过程控制仪表实验报告

实验报告课程名称：过程控制系统实验项目名称：被控对象特性测试实验日期与时间： 2022.07 指导教师：班级：姓名：学号：成绩：一、实验目的要求1．了解控制对象特性的基本形式。

2．掌握实验测试对象特性的方法，并求取对象特性参数二、实验内容本节实验内容主要完成测试对象特性，包含以下两部分内容：1．被控对象特性的实验测定本实验采用飞升曲线法（阶跃向应曲线法）测取对象的动特性。

飞升曲线是指输入为阶跃信号时的输出量变化的曲线。

实验时，系统处于开环状态，被控对象在某一状态下稳定一段时间后，输入一阶跃信号，使被控对象达到另一个稳定状态，得到被控对象的飞升曲线。

在实验时应注意以下的一些问题：1）测试前系统应处于正常工作状态，也就是说系统应该是平衡的。

采取一切措施防止其他干扰的发生，否则将影响实验结果。

2）在测试工作中要特别注意工作点与阶跃幅度的选取。

作为测试对象特性的工作点，应该选择正常工作状态，也就是在额定负荷及正常的其他干扰下，因为整个控制过程将在此工作点附近进行。

阶跃作用的取值范围为其额定值的 5－10%。

如果取值太小，由于测量误差及其它干扰的影响，会使实验结果不够准确。

如果取值过大，则非线性影响将扭曲实验结果。

不能获得应有的反应曲线，同时还将使生产长期处于不正常的工作状态，特别是有进入危险区域的可能性，这是生产所不能允许的。

3）实验时，必须特别注意的是，应准确地记录加入阶跃作用的计时起点，注意被调量离开起始点时的情况，以便计算对象滞后的大小，这对以后整定控制器参数具有重要的意义。

4）每次实验应在相同的条件下进行两次以上，如果能够重合才算合格。

为了校验线性，宜作正负两种阶跃进行比较。

也可作不同阶跃量的实验。

2．飞升曲线数据处理在飞升曲线测得以后，可以用多种方法来计算出所测对象的微分方程式，数据处理方法有面积法、图解法、近似法等。

面积法较复杂，计算工作量较大。

近似法误差较大，图解法较方便，误差比近似法小。

过程控制实验实验报告班级:自动化1202姓名：杨益伟学号:１２09００321２015年１0月信息科学与技术学院实验一 过程控制系统建模作业题目一:常见的工业过程动态特性的类型有哪几种?通常的模型都有哪些?在Simul ｉnk 中建立相应模型，并求单位阶跃响应曲线.答:常见的工业过程动态特性的类型有:无自平衡能力的单容对象特性、有自平衡能力的单容对象特性、有相互影响的多容对象的动态特性、无相互影响的多容对象的动态特性等。

通常的模型有一阶惯性模型，二阶模型等． 单容过程模型1、无自衡单容过程的阶跃响应实例已知两个无自衡单容过程的模型分别为s s G 5.01)(=和se ss G 55.01)(-=,试在Ｓｉｍuli ｎk 中建立模型，并求单位阶跃响应曲线。

Ｓｉmul ｉｎk 中建立模型如图所示: 得到的单位阶跃响应曲线如图所示：2、自衡单容过程的阶跃响应实例已知两个自衡单容过程的模型分别为122)(+=s s G 和s e s s G 5122)(-+=,试在Simu ｌink 中建立模型,并求单位阶跃响应曲线.Simu ｌink 中建立模型如图所示： 得到的单位阶跃响应曲线如图所示:多容过程模型3、有相互影响的多容过程的阶跃响应实例已知有相互影响的多容过程的模型为121)(22++=Ts s T s G ξ,当参数1=T ， 2.1 ,1 ,3.0 ,0=ξ时，试在S ｉmulink 中建立模型,并求单位阶跃响应曲线在Ｓｉｍu ｌin ｋ中建立模型如图所示: 得到的单位阶跃响应曲线如图所示：4、无相互影响的多容过程的阶跃响应实例已知两个无相互影响的多容过程的模型为)1)(12(1)(++=s s s G (多容有自衡能力的对象）和)12(1)(+=s s s G (多容无自衡能力的对象）,试在Ｓimulink 中建立模型,并求单位阶跃响应曲线。

在Simu ｌin ｋ中建立模型如图所示: 得到的单位阶跃响应曲线如图所示：作业题目二:某二阶系统的模型为2() 224nG s s s n nϖζϖϖ=++，二阶系统的性能主要取决于ζ，n ϖ两个参数。

第一节锅炉内胆温度特性的测试一、实验目的1．了解锅炉内胆温度特性测试系统的组成原理。

2．掌握锅炉内胆温度特性的测试方法。

二、实验设备（同前）三、实验原理图2-13 锅炉内胆温度特性测试系统(a)结构图 (b)方框图由图2-13可知，本实验的被测对象为锅炉内胆的水温，通过调节器“手动”输出，控制三相电加热管的端电压，从而达到控制锅炉内胆水温的目的。

锅炉内胆水温的动态变化过程可用一阶常微分方程来描述，即其数学模型为一阶惯性环节。

可以采用两种方案对锅炉内胆的温度特性进行测试：（一）锅炉夹套不加冷却水将锅炉内胆加适量水，手动操作调节器的输出，使三相可控硅调压模块的输出电压为80～100V左右。

此电压加在加热管两端，内胆中的水温因而逐渐上升。

当内胆中的水温上升到某一值时，水的吸热和放热过程趋于平衡，从而使内胆中的水温达到某一值。

（二）锅炉夹套加冷却水当锅炉夹套中注满冷却水，这相当于改变了锅炉内胆环境的温度，使其散热作用增强。

显然，要维持内胆原有的水温，则必须提高三相调压模块的输出电压，即增加调节器的输出值。

四、实验内容与步骤本实验仅以智能仪表控制为例，其余几种控制方案可仿照智能仪表控制自行设计系统、组态和实验。

1．本实验选择锅炉内胆水温作为被测对象，实验之前先将储水箱中贮足水量，然后将阀门F2-1、F2-6、F1-13全开，将锅炉出水阀门F2-12、F2-11关闭，其余阀门也关闭。

将变频器的A、B、C三端连接到三相磁力驱动泵（220V），手动调节变频器频率，给锅炉内胆贮一定的水量（要求至少高于液位指示玻璃管的红线位置），然后关闭阀F1-13，打开阀F1-12，为夹套供水作好准备。

2．将SA-12挂件挂到屏上，并将挂件的通讯线插头插入屏内RS485通讯口上，将控制屏右侧RS485通讯线通过RS485/232转换器连接到计算机串口1，并按照下面的控制屏接线图2-14连接实验系统。

智能仪表1常用参数设置如下，其他参数按照默认设置：HIAL=9999，LoAL=-1999,dHAL=9999, dLAL =9999, dF=0, CtrL=1,Sn=21, dIP =1, dIL =0, dIH =100, oP1=4, oPL=0, oPH=100,CF=0,Addr=1,bAud=9600。

实验报告专业：自动化姓名：学号：实验一、计算机控制系统实验一、实验目的1、了解计算机控制系统的基本构成。

2、掌握本装置计算机实时监控软件的使用3、熟悉计算机控制算法。

4、掌握计算机控制的参数整定方法。

二、实验设备1、THKGK-1过程控制实验装置：GK-02 GK-03 GK-072、计算机及上位机监控软件三、实验原理与常规仪表控制系统相比，计算机控制系统的最大区别就是用微型机和A/D、D/A转换卡来代替常规的调节器。

基本构成框图如下：计算机根据测量值与设定值的偏差，按程序设定的算法进行运算，并将结果经D/A转换器输出。

控制算法有位置式，增量式和速度式。

为了使采样时间间隔内，输出保持在相应的数值，在D/A卡上设有零阶保持器。

四、实验步骤（一）、监控软件的使用及安装说明：1、计算机硬件要求：CPU：486以上。

内存：32MB或更多。

硬盘：1GB。

操作系统：Windows98/2000/XP。

显示器：1024×768。

串行口：COM12、软件安装安装过程已经在上位机光盘里面。

（二）、登录后选择PID算法对上水箱液位进行控制1、将计算机与单片机控制屏结合使用，对上水箱液位进行直接数字DDC控制实验。

系统连接图自拟。

（单片机控制屏仅起A/D、D/A转换的作用）2、设置适当的作图时间间隔和给定值，调整PID参数K、、Ti、Td、直到得到较好的过程控制实时曲线。

3、对不同PID参数下的实时控制曲线进行比较，分析各参数变化对控制质量的影响。

4、自行选择其他控制算法进行实验，了解不同算法的控制质量。

五、实验小结1、将上述实验结果整理好，写出参数整定的具体步骤及整定数值，整理出系统的结构图。

Kp=2 Ki=6 K=5 阀门开度为60%2、简述PID参数对系统性能的影响。

PID调节器分别对应比例、积分和微分作用1、比例参数KP的作用是加快系统的响应速度，提高系统的调节精度。

随着KP的增大系统的响应速度越快，系统的调节精度越高，但是系统易产生超调，系统的稳定性变差，甚至会导致系统不稳定。

过程控制实验报告班级：组号：组员：年月日实验一、水箱液位定值控制实验一、实验目的1、通过实验熟悉单回路反馈控制系统的组成和工作原理。

2、分析分别用P、PI和PID调节时的过程图形曲线。

3、定性地研究P、PI和PID调节器的参数对系统性能的影响。

二、面板位图与实验电气连接图1、实验面板位图实验面板位图如图1-1，图1-2，图1-3所示图1-1、传感器执行器位图图1-2、电源面板位图2、实验电气接线图3、实验信号实物连接图图1-5、实验信号实物连接图三、实验原理图1-6、实验控制框图1-6为单回路水箱液位控制系统，单回路调节系统一般指在一个调节对象上用一个调节器来保持一个参数的恒定，而调节器只接受一个测量信号，其输出也只控制一个执行机构。

本系统所要保持的恒定参数是液位的给定高度，即控制的任务是控制上水箱液位等于给定值所要求的高度。

根据控制框图，这是一个闭环反馈单回路液位控制，采用工业智能仪表控制。

当调节方案确定之后，接下来就是整定调节器的参数，一个单回路系统设计安装就绪之后，控制质量的好坏与控制器参数选择有着很大的关系。

合适的控制参数，可以带来满意的控制效果。

反之，控制器参数选择得不合适，则会使控制质量变坏，达不到预期效果。

因此当一个单回路控制系统组成好以后，如何整定好控制器的参数是一个很重要的实际问题。

一个控制系统设计好以后，系统的投运和参数整定是十分重要的工作。

四、实验内容和步骤1、系统连线（1）将系统的所有电源开关打在关的位置。

（2）按照实验电气图将系统接好2、仪表操作按照实验手册设置相应参数：主要包括Inp 33；SCL 0 ; SCH 650.03、启动实验装置4、实验内容（一）比例调节（P）控制（1）启动计算机MCGS软件，进入实验系统选择水箱液位定值控制实验（2）按下水泵1启动按钮，启动水泵1，进行实验。

（3）设定给定值30，设置P（20）参数，将I（9999）参数设置为最大值，D参数设置为0，观察屏幕上的曲线，待被调参数基本稳定于给定值后，可以开始加干扰实验。

实验一 单容自衡水箱特性的测试一、实验目的1. a 根据实验得到的液位阶跃响应曲线，用相应的方法确定被测对象的特征参数K 、T 和传递函数。

二、实验设备1. A3000高级过程控制实验系统2. 计算机及相关软件 三、实验原理由图2.1可知，对象的被控制量为水箱的液位h ，控制量（输入量）是流入水箱中的流量Q 1，Q 2为流出水箱的流量。

手动阀QV105和闸板QV116的开度（5~10毫米）都为定值。

根据物料平衡关系，在平衡状态时：0Q Q 2010=- （1） 动态时则有： dtdVQ Q 21=- （2） 式中V 为水箱的贮水容积，dtdV为水贮存量的变化率，它与h 的关系为Adh dV =，即：dtdhA dt dV = （3） A 为水箱的底面积。

把式（3）代入式（2）得：QV116V104V103h∆h QV105QV102P102LT103LICA 103FV101MQ 1Q 2图2.1单容水箱特性测试结构图图2.2 单容水箱的单调上升指数曲线dtdhA=-21Q Q （4） 基于S 2R h Q =，R S 为闸板QV116的液阻，则上式可改写为dtdhA R h Q S =-1，即：或写作：1)()(1+=TS Ks Q s H （5） 式中T=AR S ，它与水箱的底积A 和V 2的R S 有关；K=R S 。

式（5）就是单容水箱的传递函数。

若令SR s Q 01)(=，R 0=常数，则式（5）可改为： TS KR S R K S R T S T K s H 0011/)(0+-=⨯+= 对上式取拉氏反变换得： )e -(1KR h(t)t/T0-= （6）当∞→t 时0KR )h(=∞，因而有=∞=0R )h(K 阶跃输入输出稳态值。

当t=T 时，则)h(KR )e-(1KR h(T) 001∞===-0.6320.632。

式（6）表示一阶惯性环节的响应曲线是一单调上升的指数函数，如图2.2所示。

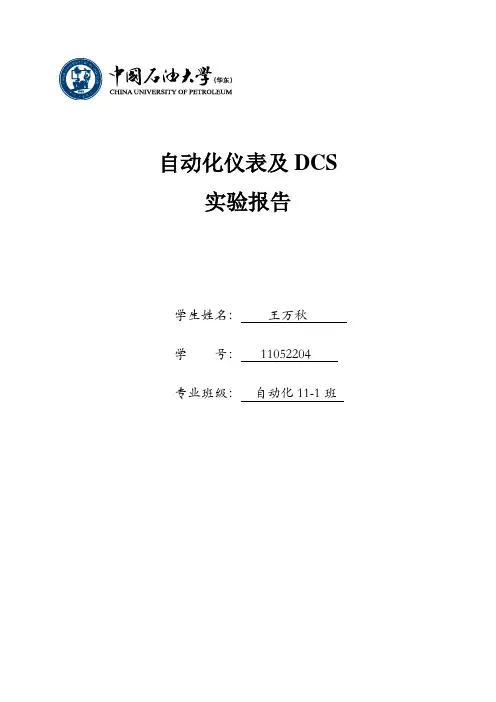

自动化仪表及DCS 实验报告学生姓名：王万秋学号：11052204专业班级：自动化11-1班实验二S7-200 PLC基本操作练习一、实验目的1、熟悉S7-200PLC实验系统及外部接线方法。

2、熟悉编程软件STEP7-Micro/WIN的程序开发环境。

3、掌握基本指令的编程方法。

二、实验设备1、智能仪表开发综合实验系统一套（包含PLC主机、各实验挂箱、各功能单元、PC机及连接导线若干）三、实验系统使用注意事项1、实验接线前必须先断开电源开关，严禁带电接线。

接线完毕，检查无误后，方可上电。

2、实验过程中，实验台上要保持整洁，不可随意放置杂物，特别是导电的工具和多余的导线等，以免发生短路等故障。

系统上电状态下，电源总开关下方L、N端子间有220VAC输出，实验中应特别注意！3、本实验系统上的各档直流电源设计时仅供实验使用，不得外接其它负载。

4、实验完毕，应及时关闭各电源开关（置关端），并及时清理实验板面，整理好连接导线并放置规定的位置。

四、实验内容（一）熟悉S7-200PLC的接线方法S7-200PLC是西门子公司生产的小型可编程逻辑控制器，其CPU模块接线方法如下图所示：实验系统将输入输出接点用固定连接线连到实验面板的固定插孔处。

如下图所示：在实验中使用导线将主机挂箱与其它挂箱连接，连接时要将主机的L+电源与各实验模块的L+输入连接；主机输出M端与实验模块中的M端相连；主机输出端1L、2L、3L与主机的M相连；主机输入端的1M、2M与主机电源L+相连，输入输出端子对应相连即可。

本次实验使用S21-2挂箱中的“基本指令编程练习”单元，如右图所示。

（二）STEP7-Micro/WIN软件简介STEP7-Micro/WIN编程软件为用户开发PLC应用程序提供了良好的操作环境。

在实验中应用梯形图语言进行编程。

编程的基本规则如下：1、外部输入/输出继电器、内部继电器、定时器、计数器等器件的接点可多次重复使用，无需用复杂的程序结构来减少接点的使用次数。

实验时间：5月25号序号：杭州电子科技大学自动化学院实验报告课程名称：自动化仪表与过程控制实验名称：一阶单容上水箱对象特性测试实验实验名称：上水箱液位PID整定实验实验名称：上水箱下水箱液位串级控制实验指导教师：尚群立学生姓名：俞超栋学生学号：09061821实验一、一阶单容上水箱对象特性测试实验一．实验目的（1）熟悉单容水箱的数学模型及其阶跃响应曲线。

（2）根据由实际测得的单容水箱液位的阶跃响应曲线，用相关的方法分别确定它们的参数。

二．实验设备AE2000型过程控制实验装置， PC 机，DCS 控制系统与监控软件。

三、系统结构框图单容水箱如图1-1所示：丹麦泵电动调节阀V1DCS控制系统手动输出hV2Q1Q2图1-1、 单容水箱系统结构图四、实验原理阶跃响应测试法是系统在开环运行条件下，待系统稳定后，通过调节器或其他操作器，手动改变对象的输入信号（阶跃信号），同时记录对象的输出数据或阶跃响应曲线。

然后根据已给定对象模型的结构形式，对实验数据进行处理，确定模型中各参数。

图解法是确定模型参数的一种实用方法。

不同的模型结构，有不同的图解方法。

单容水箱对象模型用一阶加时滞环节来近似描述时，常可用两点法直接求取对象参数。

如图1-1所示，设水箱的进水量为Q 1，出水量为Q 2，水箱的液面高度为h ，出水阀V 2固定于某一开度值。

根据物料动态平衡的关系，求得：在零初始条件下，对上式求拉氏变换，得：h1( t ) h1(∞ ) 0.63h1(∞)0 T式中，T 为水箱的时间常数（注意：阀V 2的开度大小会影响到水箱的时间常数），T=R 2*C ，K=R 2为单容对象的放大倍数，R 1、R 2分别为V 1、V 2阀的液阻，C 为水箱的容量系数。

令输入流量Q 1 的阶跃变化量为R 0，其拉氏变换式为Q 1（S ）=R O /S ，R O 为常量，则输出液位高度的拉氏变换式为：当t=T 时，则有：h(T)=KR 0(1-e -1)=0.632KR 0=0.632h(∞) 即 h(t)=KR 0(1-e-t/T)当t —>∞时，h （∞）=KR 0，因而有 K=h （∞）/R0=输出稳态值/阶跃输入式（1-2）表示一阶惯性环节的响应曲线是一单调上升的指数函数，如图1-2所示。

过程控制综合实验报告目录1.流量比值控制系统 (2)2.液位和进口流量串级控制 (5)3.流量-液位前馈反馈控制91 流量比值控制系统1.1 流量比值控制系统描述流量比值控制系统控制流程图如图1.1所示:图1.1 流量比值控制流程图流量比值控制测点清单如表1.1所示:表1.1流量比值控制控制测点清单水介质一路（简称为I路）由泵P101（变频器驱动, 手动控制作为给定值）从水箱V104中加压获得压头, 经电磁阀XV-101进入V103, 水流量可通过变频器或者手阀QV-106来调节；另一路（简称为II路）由泵P102从水箱V104加压获得压头, 经由调节阀FV-101.水箱V103.手阀QV-116回流至水箱V104形成水循环, 通过调节阀FV-101调节此路的水流量；其中, I路水流量通过涡轮流量计FT-101测得, II 路水流量通过电磁流量计FT-102测得。

本题为比值调节系统, 调节阀FV-101为操纵变量, FT-102的测量值与FT-101的测量值经除法器运算后结果作为FTC-101的测量值, FT-102是被控变量。

1.2 控制算法和编程这是一个单闭环流量比值控制系统, 流量计FT-101流量与流量计FT-102成比例控制, 如图1.2所示。

1.3 操作过程和调试编写控制器算法程序, 下装调试；编写测试组态工程, 连接控制器, 进行联合调试。

2.在现场系统上, 打开手阀QV-102.QV-105, QV115, QV106, 电磁阀XV101直接打开（面板上DOCOM接24V, XV101接GND）。

3.在控制系统上, 将支路1流量变送器（FT-101）输出连接到控制器AI1, 将支路2流量变送器（FT-102）输出连接到控制器AI0, 变频器控制端连接到AO0, 调节阀FV-101控制端连接到AO1, 且变频器手动控制。

4.打开设备电源, 包括调节阀电源, 变频器电源, 变频器设为外部信号操作模式。

实验一温度控制系统（一）一、实验目的1、了解温度控制系统的组成环节和各环节的作用。

2、观察比例、积分、微分控制规律的作用，并比较其余差及稳定性。

3、观察放大倍数P、积分时间I、微分时间dt对控制系统（闭环特性）控制品质的影响。

二、温度控制系统的组成电动温度控制系统是过程控制系统中常见的一种，其作用是通过一套自动控制装置，见图1，使炉温自动维持在给定值。

图1 温度控制系统炉温的变化由热电偶测量，并通过电动温度变送器转化为标准信号4～20mA直流电流信号，传送到电子电位差计进行记录，同时传送给电动控制器，控制器按偏差的大小、方向，通过预定控制规律的运算后，输出4～20mA直流电流信号给可控硅电压调整器，通过控制可控硅的导通角，以调节加到电炉（电烙铁）电热元件上的交流电压，消除由于干扰产生的炉温变化，稳定炉温，实现自动控制。

三、实验内容1、在相同扰动作用下，作出两条不同比例度的纯比例温度控制动态曲线，综合分析比例度对控制系统的影响。

2、在相同扰动作用下，作出两条相同比例度不同积分时间的比例积分温度控制动态曲线，分析积分时间对控制系统的影响3、作出比例积分微分温度控制动态曲线，综合分析微分时间对控制系统的影响。

4、观察小比例度时的温度两只动态曲线，综合分析原因。

四、实验步骤1、观察系统各环节的结构、型号、电路的连接，熟悉可控硅电压调整器和电动控制器上各开关、旋钮的作用。

2、控制系统闭环特性的测定：在以下实验中使用的P1 ，P2 ，I1，I2 ，dt1，Cr1的具体数值由各套实验装置具体提供。

（1）考察比例作用将δ置于某值P1 ，积分时间置最大（I=999），微分时间dt置于提供值不变，Cr1置于7，将干扰开关从“短”切向“干扰”，产生一个阶跃干扰（此时为反向干扰），同时在记录仪的记录线上作一记号，以记录阶跃干扰加入的时刻，观察并记录在纯比例作用下达到稳定的时间及余差大小。

（2）考察积分作用保持P=P1不变，置I=I1，同时在记录仪的记录线上作一记号，以记录积分作用加入的时刻，注意观察积分作用如何消除余差，直到过程基本稳定。

过程控制实验报告液位控制系统参数整定实验概述⼀、PID调节器中各参数对控制结果的影响1 ⽐例作⽤⽐例作⽤即成⽐例的反应控制系统的偏差信号，⼀旦有偏差产⽣，控制器⽴即产⽣控制作⽤，使偏差向减⼩的趋势变化。

⽐例系数的作⽤在于加快系统的响应速度，提⾼系统调节精度。

越⼤，系统的响应速度越快，系统的调节精度越⾼，也就是对偏差的分辨率(重视程度)越⾼，将会产⽣超调，甚⾄导致系统不稳定。

取值过⼩，则会降低调节精度，尤其是使响应速度缓慢，从⽽延长调节时间，使系统静态、动态环节变坏。

2 积分作⽤积分作⽤的强弱取决于积分时间常数。

越⼤，积分作⽤越弱，反之则越强。

积分环节的作⽤在于消除系统的稳态误差，提⾼系统的⽆差度。

积分作⽤系数越⼤，系统静态误差消除越⼤，但积分作⽤系数过⼤，在响应过程的初期会产⽣积分饱和现象，从⽽引起响应过程的较⼤超调。

若积分作⽤系数过⼩，将使系统的静态误差难以消除，影响系统的调节精度。

3 微分作⽤微分环节是响应系统偏差变化的环节，其作⽤主要是在响应过程中抑制偏差向任何⽅向的变化，并能在偏差信号的值变得太⼤之前，在系统中引⼊⼀个有效的早期修正信号，从⽽加快系统的动作速度，减⼩调节时间，对偏差变化进⾏提前预报。

但微分作⽤太强，会引起被控参数⼤幅度变动，使过程产⽣振荡，微分作⽤太弱，导致静差较⼤。

因此，适当的加⼊微分作⽤不但会增加控制过程的稳定性，⽽且能使静差减⼩。

上⾯的分析表明，⽐例、积分、微分三者之间的关系是相互改善⼜相互制约的。

⽐例、积分、微分环节的综合作⽤使PID控制具有结构简单、物理意义明确、鲁棒性强及稳态⽆静差等优点。

因此，PID控制算法在⼯业控制中处于主导地位。

随着科学技术的发展特别是计算机的诞⽣和发展，涌现出许多新的控制⽅式，然⽽直到现在，PID控制仍有⾮常⼴泛的应⽤。

⼆、参数整定实验原理调节器在控制系统中将被调参数的测量值与给定值进⾏⽐较，得到偏差值，根据偏差进⾏逻辑判断和数学运算，产⽣⼀个使偏差减⼩甚⾄为零的控制信号，参数整定的实验⽬的就是根据被控过程的特性确定PID调节器的⽐例度δ，积分时间TI及微分时间TD的⼤⼩，以达到较好的控制效果在简单的过程控制系统中，调节器参数整定通常以系统瞬态响应的衰减率为主要指标，保证系统具有⼀定的稳定裕量。

过程控制及检测装置硬件结构组成认识，控制方案的组成及控制系统连接过程控制是指自动控制系统中被控量为温度、压力、流量、液位等变量在工业生产过程中的自动化控制。

本系统设计本着培养工程化、参数化、现代化、开放性、综合性人材为出发点。

实验对象采用当今工业现场常用的对象，如水箱、锅炉等。

仪表采用具有人工智能算法及通讯接口的智能调节仪，上位机监控软件采用MCGS 工控组态软件。

对象系统还留有扩展连接口，扩展信号接口便于控制系统二次开辟，如PLC 控制、DCS 控制开辟等。

学生通过对该系统的了解和使用，进入企业后能很快地适应环境并进入角色。

同时该系统也为教师和研究生提供一个高水平的学习和研究开辟的平台。

本实验装置由过程控制实验对象、智能仪表控制台及上位机PC 三部份组成。

由上、下二个有机玻璃水箱和不锈钢储水箱串接， 4.5 千瓦电加热锅炉(由不锈钢锅炉内胆加温筒和封闭外循环不锈钢锅炉夹套构成)，压力容器组成。

用，透明度高，有利于学生直接观察液位的变化和记录结果。

水箱结构新颖，内有三个槽，分别是缓冲槽、工作槽、出水槽，还设有溢流口。

二个水箱可以组成一阶、二阶单回路液位控制实验和双闭环液位定值控制等实验。

锅炉采用不锈钢精致而成，由两层组成：加热层(内胆)和冷却层(夹套)。

做温度定值实验时，可用冷却循环水匡助散热。

加热层和冷却层都有温度传感器检测其温度，可做温度串级控制、前馈－反馈控制、比值控制、解耦控制等实验。

采用不锈钢做成，一大一小两个连通的容器，可以组成一阶、二阶单回路压力控制实验和双闭环串级定值控制等实验。

整个系统管道采用不锈钢管连接而成，彻底避免了管道生锈的可能性。

为了提高实验装置的使用年限，储水箱换水可用箱底的出水阀进行。

检测上、下二个水箱的液位。

其型号：FB0803BAEIR，测量范围：0~1.6KPa，精度：0.5 。

输出信号：4~20mA DC。

LWGY－6A，公称压力：6.3MPa，精度：1.0％，输出信号：4~20mA DC本装置采用了两个铜电阻温度传感器，分别测量锅炉内胆、锅炉夹套的温度。

《仪表及过程控制》实验报告册班级：姓名：学号：唐山学院电工电子实验教学中心2009年3月《仪表及过程控制》课程实验报告（一）实验名称单容自衡水箱液位特性测试实验实验时间年月日实验地点姓名合作者实验人学号实验小组第组实验性质□验证性□设计性□综合性□应用性实验成绩：评阅教师签名：一．实验测试结果1. 画出单容水箱液位特性测试实验的系统结构框图（根据实际被控对象结构绘制）。

2. 记录实验得到的数据及曲线，分析并计算出单容水箱液位对象的参数及传递函数。

《仪表及过程控制》课程实验报告（二）4.比较不同PID参数对系统的性能产生的影响。

5.分析P、PI、PD、PID四种控制规律对本实验系统的作用。

《仪表及过程控制》课程实验报告（三）3.根据实验数据和曲线，分析系统在阶跃扰动作用下的静、动态性能。

4.比较不同PID参数对系统性能产生的影响。

5.分析P、PI、PD、PID四种控制方式对本实验系统的作用。

《仪表及过程控制》课程实验报告（四）3．根据扰动分别作用于主、副对象时系统输出的响应曲线，分析系统在阶跃扰动作用下的静、动态性能。

4．分析主、副调节器采用不同PID参数时对系统性能产生的影响。

《仪表及过程控制》课程实验报告（五）3．根据输出的阶跃响应曲线，确定滞后的时间τ4．根据3个测试点所得的响应曲线，分析滞后时间τ的大小对系统动态性能的影响。

《仪表及过程控制》课程实验报告（六）3．根据输出响应响应曲线。

4．系统组态软件的设计。

（组态界面）《仪表及过程控制》课程实验报告（七）实验名称双容水箱液位特性测试实验实验时间年月日实验地点姓名合作者实验人学号实验小组第组实验性质□验证性□设计性□综合性□应用性实验成绩：评阅教师签名：一．实验测试结果1．画出双容水箱液位特性测试实验的系统结构框图（根据实际被控对象结构绘制）。

2．记录实验得到的数据及曲线，分析并计算出双容水箱液位对象的参数及传递函数。

《仪表及过程控制》课程实验报告（八）3.根据实验数据和曲线，分析系统在阶跃扰动作用下的静、动态性能。

- - -.过程控制与检测仪表课程设计指导书杜玉晓XX工业大学自动化学院二００六年十月实验项目名称：题目一单容水箱液位定值控制系统实验项目性质：综合性所属课程名称：《过程控制系统》、《组态软件技术》、《PLC与电器控技术》实验计划学时：1周一．实验目的使学生针对典型的工业控制对象，实现单容水箱液位的定值控制。

单容液位控制系统设计包括系统的设备选型、控制器设计（智能控制仪表/PLC）和监控界面设计，使学生初步掌握工业控制系统的设计和实现方法。

了解P、PI、PD和PID四种调节器分别对液位控制的作用，了解单容液位定值控制系统的结构与组成，掌握单容液位定值控制系统调节器参数的整定和投运方法。

二、预习与参考自动控制原理、过程控制系统、MCGS、西门子200、300PLC编程。

三．实验要求和设计指标按照实验要求，综合运用所学理论知识，通过查阅手册和文献资料，完成单容液位控制系统的综合与设计，培养学生独立分析问题和解决实际问题的能力。

掌握自动控制系统的综合与设计方法，熟悉控制器的结构、类型及其校正作用。

（1）根据选定的典型系统类型、选择合适的控制器型号；（2）确定控制系统控制算法以及实现方法；（3）智能控制仪表控制设定；或者西门子PLC程序设计；（4）M CGS监控界面。

四.实验（设计）仪器设备和材料清单实验对象及控制屏、SA-11挂件一个、计算机一台、万用表一个；SA-12挂件一个、RS485/232转换器一个、通讯线一根；SA-44挂件一个、CP5611专用网卡及网线、PC/PPI通讯电缆一根。

五．调试及结果测试根据题目指标，实验教师对每个指标进行现场验收。

六.考核形式实验完成后，交实验报告一份，包括计算与系统设计说明。

实验考核方法：随堂考核试验操作能力；评分标准：含各项目成绩、参考平时成绩和实验报告成绩，分为优、良、中、及格、不及格五级打分。

七.实验报告要求每位同学根据自己的实验数据和结果，根据给定的格式，独立完成实验报告。
