楼面荷载计算方法

楼面荷载计算方法一、楼面荷载的分类楼面荷载可以分为常驻荷载和活荷载两类。

其中，常驻荷载是始终存在在楼板上的荷载，如自重荷载、建筑结构的常驻荷载等；活荷载是在使用过程中产生的荷载，如人员荷载、设备荷载、储存物品产生的荷载等。

二、楼面荷载的计算方法1.常驻荷载的计算方法常驻荷载是建筑物自身的重量，包括楼板、墙体、屋面等构件的重量。

常驻荷载的计算可以按照混凝土建筑结构设计规范和钢结构设计规范进行。

混凝土结构的常驻荷载计算根据国家规范，以设计活载减去静载为计算基础。

具体计算公式为：Gk=γk×G。

其中，Gk为常驻荷载；γk为活载系数，取0.8；G为建筑物的自重。

钢结构的常驻荷载计算也是根据国家规范进行的，常用的计算方法为：Gk=γm×G。

其中，Gk为常驻荷载；γm为活载系数，按照不同的楼层和用途取不同的值，如工业厂房取1.0，商业建筑取1.2；G为建筑物的自重。

2.活荷载的计算方法活荷载是建筑物使用过程中产生的荷载，包括人员、装置设备、家具、储存物品等。

活荷载的计算必须根据设计规范和实际情况进行。

a.人员活荷载的计算方法人员活荷载是指建筑物上人员产生的荷载。

根据设计规范，人员活荷载的计算可分为两种情况：平面荷载和线形荷载。

平面荷载的计算公式为：Qp=A×q.其中，Qp为平面活荷载；A为荷载作用面积；q为单位面积活荷载。

线形荷载的计算公式为：Ql=l×q.其中，Ql为线形活荷载；l为荷载作用长度；q为单位长度活荷载。

b.装置设备活荷载的计算方法装置设备活荷载的计算需要根据实际情况进行，一般可以采用设备制造商提供的设备重量及相应的荷载分布数据进行计算。

c.家具和储存物品活荷载的计算方法家具和储存物品活荷载的计算同样需要根据实际情况进行，可以参考行业标准或实际测量数据进行计算。

三、楼面荷载的验算。

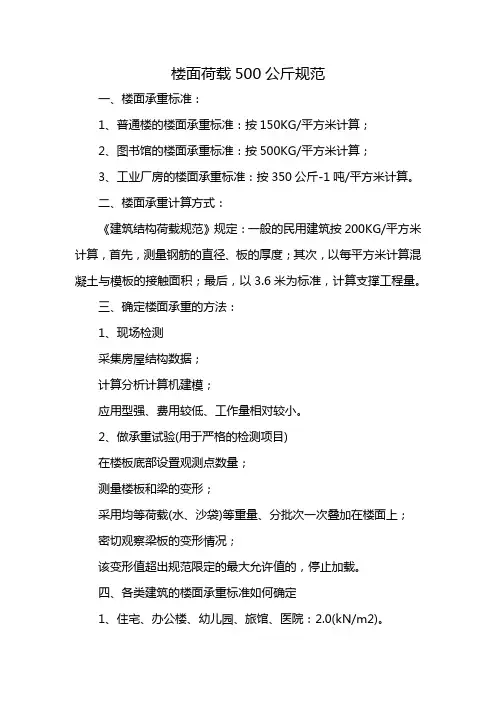

楼面荷载500公斤规范
一、楼面承重标准：
1、普通楼的楼面承重标准：按150KG/平方米计算；
2、图书馆的楼面承重标准：按500KG/平方米计算；
3、工业厂房的楼面承重标准：按350公斤-1吨/平方米计算。

二、楼面承重计算方式：
《建筑结构荷载规范》规定：一般的民用建筑按200KG/平方米计算，首先，测量钢筋的直径、板的厚度；其次，以每平方米计算混凝土与模板的接触面积；最后，以3.6米为标准，计算支撑工程量。

三、确定楼面承重的方法：
1、现场检测
采集房屋结构数据；
计算分析计算机建模；
应用型强、费用较低、工作量相对较小。

2、做承重试验(用于严格的检测项目)
在楼板底部设置观测点数量；
测量楼板和梁的变形；
采用均等荷载(水、沙袋)等重量、分批次一次叠加在楼面上；
密切观察梁板的变形情况；
该变形值超出规范限定的最大允许值的，停止加载。

四、各类建筑的楼面承重标准如何确定
1、住宅、办公楼、幼儿园、旅馆、医院：2.0(kN/m2)。

2、会议室、教室、试验室、医院门诊室：2.5(kN/m2)。

3、餐厅、食堂、档案室：2.5(kN/m2)。

4、电影院、剧场、公共洗衣房：3.0(kN/m2)。

5、车站、机场、商店、无固定座位的看台：3.5(kN/m2)。

6、健身房、演出舞台：4.0(kN/m2)。

7、书库、储藏室：5.0(kN/m2)。

8、密集柜书库：12.0(kN/m2)。

9、通风机房,电梯机房：7.0(kN/m2)。

1、比如砌体墙的荷载转换：假设体荷载为12kN/m3，墙厚为0.1m，墙高为3m，则面荷载为12x0.1=1.2kN/m2，线荷载为1.2x3=3.6kN/m2、PKPM建立模型过程中，面荷载主要有恒载与活载，恒载主要包括面层做法与吊顶等（在楼面荷载菜单中点取自动计算楼板自重那一项），活载一般查荷载规范所得；线荷载主要为隔墙荷载，按第一条所示方法计算即可要自己根据实际情况计算一下才好：包括面层、板、屋顶粉刷等自重在输入楼板荷载时,勾选“自动计算楼板自重”后，恒载仅加面层荷载就ok了，一般选1.5kn即可。

没勾选“自动计算楼板自重”时，一般选4.5kn。

面层的重量一定是要加的，从一般情况来说，恒1活2基本差不多了。

PKPM中恒载输入：1钩选程序自动计算楼板自重，则输入的楼面均布荷载应该包括建筑面层自重、顶棚抹灰、设备荷载折算、吊顶、管道等；2不钩选程序自动计算楼板自重，则输入的楼面均布荷载应该包括建筑面层自重、楼板自重、顶棚抹灰、设备荷载折算、吊顶、管道等；对砖混结构墙体抹灰可以通过适当增加砌体自重考虑。

楼板的恒荷载=结构自重+装修荷载，注意都要用标准值。

看来你要多看看教科书。

一些例题给你们参考一下1 上人屋面恒载40厚C25细石砼：0.04x25=1.00 kN/m225厚挤塑保温板：0.17x0.025=0.004SBS防水卷材一道：0.35 kN/m220厚1:2.5水泥砂浆分层找平：0.020x20＝0.4 kN/m250厚膨胀珍珠岩芯板：0.06x17=1.02 kN/m218厚1:3水泥砂浆找平：0.018x20=0.36kN/m2结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：6.57kN/m2活载：2.0kN/m23不上人屋面恒载：40厚C20细石混凝土保护层：0.04x25=1.0 kN/m225厚1:3水泥砂浆分层找平：0.025x20＝0.5 kN/m250厚膨胀珍珠岩芯板：0.05x4=0.2 kN/m2结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计:5.04kN/m2活载：0.70kN/m24楼面楼梯间、楼梯（不包括现浇板自重，均为标准值）恒载13厚1:1.5水泥砂浆面层压光：0.013x20=0. 26kN/m220厚1:2.5水泥砂浆底层纯水泥浆一道：0.02x20=0.4 kN/m2 板底粉刷：17x0.02=0.34kN/m2恒载总计：1kN/m2活载:2.5kN/m2卫生间、厨房恒载20厚1：2.5水泥砂浆保护层：0.02x20=0.4kN/m2水泥砂浆向地漏找泛水，最薄处15厚：0.02x20=0.4kN/m2 结构层：0.01 x25=2.5 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：3.64kN/m2活载：2.5kN/m2卫生间楼面：结构层：130板：3.25 kN/m2面层： 1.06 kN/m2板底抹灰： 0.40 kN/m2防水层：0.30 kN/m2找平层：0.40 kN/m2蹲位荷载及隔板： 3.27 kN/m2合计： 8.68 kN/m2除楼梯间、楼梯、卫生间、厨房外所有房间13厚1:1.5水泥砂浆面层压光：0.013x20=0. 26kN/m220厚1:2.5水泥砂浆底层纯水泥浆一道：0.02x20=0.4 kN/m2 结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：4.0kN/m2活载：4.0kN/m25填充墙墙体荷载240厚粘土空心砖砌体：4.54 kN/m2120厚粘土空心砖砌体：2.39kN/m2。

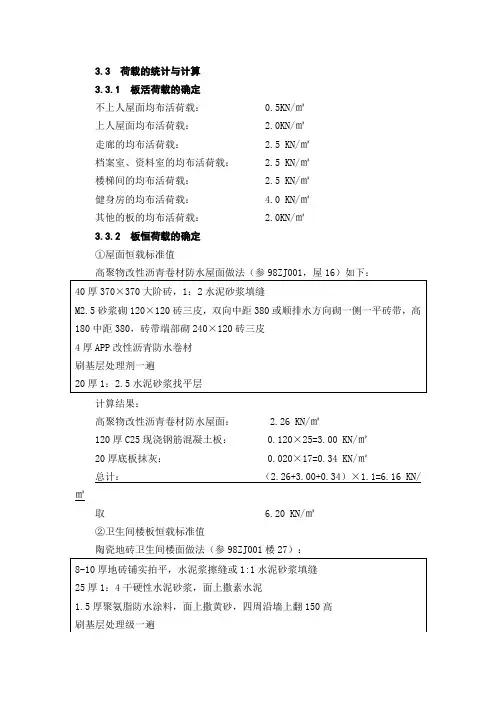

3.3 荷载的统计与计算3.3.1 板活荷载的确定不上人屋面均布活荷载： 0.5KN/㎡上人屋面均布活荷载： 2.0KN/㎡走廊的均布活荷载： 2.5 KN/㎡档案室、资料室的均布活荷载： 2.5 KN/㎡楼梯间的均布活荷载： 2.5 KN/㎡健身房的均布活荷载： 4.0 KN/㎡其他的板的均布活荷载： 2.0KN/㎡3.3.2 板恒荷载的确定①屋面恒载标准值高聚物改性沥青卷材防水屋面做法（参98ZJ001，屋16）如下：计算结果：高聚物改性沥青卷材防水屋面： 2.26 KN/㎡120厚C25现浇钢筋混凝土板： 0.120×25=3.00 KN/㎡20厚底板抹灰： 0.020×17=0.34 KN/㎡总计：（2.26+3.00+0.34）×1.1=6.16 KN/㎡取 6.20 KN/㎡②卫生间楼板恒载标准值陶瓷地砖卫生间楼面做法（参98ZJ001楼27）：计算结果：陶瓷地砖卫生间楼面为： 2.26 KN/㎡280厚1∶6水泥炉渣垫层： 0.28×12=3.36 KN/㎡120mm厚C25现浇钢筋混凝土板： 25×0.12=3.0 KN/㎡20厚底板抹灰： 0.020×17=0.34 KN/㎡合计：（2.26+3.36+3.0+0.34）×1.1=9.86 KN/㎡取 10.00KN/㎡③100厚楼面恒载标准值陶瓷地砖楼面做法（参98ZJ001，楼10）：计算结果：陶瓷地砖楼面： 0.70KN/㎡100厚C25现浇钢筋混凝土板： 0.100×25=2.50 KN/㎡20厚底板抹灰： 0.020×17=0.34 KN/㎡总计：（0.70+2.5+0.34）×1.1=3.89KN/㎡取 4.0 KN/㎡⑤楼梯踏步板恒载标准值斜板部分：踏步尺寸300mm×150mm，取板厚为120mm，约为板斜长的1/30。

荷载计算：1．楼面荷载板上面层：0.05x20=1KN/㎡180厚混凝土板：25x0.18=4.5KN/㎡130厚混凝土板：25x0.13=3.25KN/㎡120厚混凝土板：25x0.12=3KN/㎡板底抹灰：0.02x20=0.4 KN/㎡吊顶荷载（不与板底抹灰同时考虑）：0.45 KN/㎡合计：当板厚120时，恒荷载取4.5KN/㎡；当板厚130时，恒荷载取4.7KN/㎡；当板厚180时，恒荷载取6.0KN/㎡；2．屋面荷载上人屋面：20厚300X300室外地砖：25x0.02=0.5KN/㎡25厚粗砂垫层,下部干铺无纺聚酯纤维布一层,檐沟处加防水堵头：20x0.25=0.5KN/㎡40厚C20细石砼：25x0.04=1KN/㎡70厚挤塑聚苯板保温层：2x0.07=0.14KN/㎡20厚水泥砂浆：20x0.02=0.4KN/㎡1.2厚合成高分子卷材二道：0.05KN/㎡2厚聚合物水泥防水涂膜一道：0.05KN/㎡20厚1:3水泥砂浆找平层：20x0.02=0.4KN/㎡起始处1m内0~20厚1:6水泥砂浆找坡,1m以外最薄处20厚泡沫玻璃碎块找坡层,坡度2%分层压实：16800×2%×5/2=0.84KN/㎡120厚混凝土板：25x0.12=3KN/㎡板底抹灰：0.02x20=0.4 KN/㎡吊顶荷载（不与板底抹灰同时考虑）：0.45 KN/㎡合计：7.33 KN/㎡故取7.5KN/㎡不上人屋面：40厚水泥膨胀珍珠岩保护层：15x0.04=0.6KN/㎡20厚水泥砂浆：20x0.02=0.4KN/㎡70厚挤塑聚苯板保温层：2x0.07=0.14KN/㎡1.2厚合成高分子卷材二道：0.05KN/㎡2厚聚合物水泥防水涂膜一道：0.05KN/㎡20厚1:3水泥砂浆找平层：20x0.02=0.4KN/㎡40厚C20细石砼：25x0.04=1KN/㎡起始处1m内0~20厚1:6水泥砂浆找坡,1m以外最薄处20厚泡沫玻璃碎块找坡层,坡度2%分层压实：14500×2%×5/2=0.73KN/㎡120厚混凝土板：25x0.12=3KN/㎡板底抹灰：0.02x20=0.4 KN/㎡吊顶荷载（不与板底抹灰同时考虑）：0.45 KN/㎡合计： 6.82KN/㎡取7.5KN/㎡3．梁间荷载一层层高5.6m：内墙：(7.5×0.2+0.04×20)×(5.6-0.5)=11.73KN/m，取11.8 KN/m外墙：(7.5×0.2+0.02×20+1)×(5.6-0.7)=14.21KN/m，取14.5KN/m外墙开窗洞：((7.5×0.2+0.02×20+1)×(8.8×4.9-3.3×3.9×2)+3.3×3.9×2×0.45)/8.8=7.04KN/m，取7.5KN/m二层层高4.2m：内墙：(7.5×0.2+0.04×20)×(4.2-0.5)=8.51KN/m，取8.6 KN/m外墙：(7.5×0.2+0.02×20+1)×(4.2-0.7)=10.15KN/m，取10.2KN/m外墙开窗洞：((7.5×0.2+0.02×20+1)×(8.8×3.5-3.3×2.3×2)+ 3.3×2.3×2×0.45)/8.8=5.92KN/m，取6.5KN/m三、四层层高3.9m：内墙：(7.5×0.2+0.04×20)×(3.9-0.5)=7.82KN/m，取8 KN/m外墙：(7.5×0.2+0.02×20+1)×(3.9-0.7)=9.28KN/m，取9.3KN/m外墙开窗洞：((15×0.2+0.02×20+1)×(8.8×3.2-3.3×2.3×2)+3.3×2.3×2×0.45)/8.8=5.05KN/m，取6KN/m。

一、屋面荷载计算：（一）上人屋面屋面永久荷载计算10厚地砖面层= Kn/m220厚1：3水泥砂浆找平= Kn/m2 50厚C30细石混凝土刚性层=m2防水卷材一道Kn/m2 20厚1：3水泥砂浆找平层= Kn/m2 100厚泡沫混凝土保温层＝Kn/m220厚1：3水泥砂浆找平层= Kn/m2120厚现浇混凝土屋面板=m212厚水泥砂浆吊顶= Kn/m2g k=～Kn/m2屋面可变荷载p k= Kn/m2（二）不上人屋面屋面永久荷载计算40厚C30细石混凝土刚性层= 0Kn/m2防水卷材一道Kn/m2 20厚1：3水泥砂浆找平层= Kn/m2 120厚泡沫混凝土保温层＝Kn/m220厚1：3水泥砂浆找平层= Kn/m2120厚现浇混凝土屋面板=m212厚水泥砂浆吊顶= Kn/m2g k=～Kn/m2屋面可变荷载p k= Kn/m2二、楼面荷载计算：永久荷载计算15厚1:2水泥砂浆= Kn/m225厚1：3水泥砂浆找平层= Kn/m2m2 120厚现浇混凝土屋面板=m212厚水泥砂浆吊顶= Kn/m2g k = Kn/m2楼面可变荷载：办公室p k1= Kn/m2走道、楼梯p k2= Kn/m2卫生间p k3= Kn/m2三、墙体荷载计算：1、外墙面荷载4厚丙烯酸涂料面层=m26厚1:水泥砂浆找平=m212厚1:3水泥砂浆打底=m2m2 2、内墙面荷载10厚1:水泥砂浆抹平= Kn/m215厚1:3水泥砂浆打底= Kn/m2m2 3、内隔墙荷载200厚内隔墙线载内墙面= Kn/m2隔墙自重= Kn/m2m2g k1=*=mg k2=*=m4、外墙荷载200厚外墙线载外墙面层+= Kn/m2外墙自重= Kn/m2m2g k1=*=mg k2=*=m200厚外墙线载：+= Kn/m2g k3=*=m5、屋面构架荷载：P=40(8)Kn四、楼梯结构计算：（一）1号楼梯结构计算：C25混凝土，d-f y=210N/mm2;D- f y=300N/mm2H=150x24=3600mm H1=150x8=1200mm L1=300X7=2100mm TANα=150/300= COSα=1、TB1、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2100 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1000 mm 上平台宽: L3 = 700 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数: γG = 可变荷载分项系数: γQ = 准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = ＋＋＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m(2) 平台板：面层：gkm' = B*qm = 1* = kN/m自重：gkt' = Rc*B*t = 25*1* = kN/m抹灰：gks' = RS*B*c = 20*1* = kN/m恒荷标准值：Pk' = gkm'＋gkt'＋gks'＋qf = ＋＋＋=kN/m恒荷控制：Pl(G) = *Pk'＋γQ**B*q = *＋**1* = kN/m活荷控制：Pl(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = kN右端支座反力: Rr = kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－[Pl*L3*(x＋L3/2)＋Pn*x2/2]= *－[**＋2)＋*2]= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@130实配面积：870 mm22) 2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@130实配面积：870 mm23) 4号钢筋计算结果采用方案：d8@250实配面积：201 mm24) 5号钢筋计算结果采用方案：f12@130实配面积：870 mm25) 6号钢筋计算结果采用方案：f12@130实配面积：870 mm2、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).计算永久组合弯距值Mq:Mq = Mgk+Mqk= (qgk + ψq*qqk)*L02/8= + **8= kN*m3).计算受弯构件的短期刚度Bs(1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/*125*870)= N/mm(2)计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*150= 75000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 870/75000= %(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/EC= ×105/×104)=(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 870/(1000*125)= %(7) 计算受弯构件的短期刚度BSBS = ES*As*h02/[*ψ++6*αE*ρ/(1+ *γf)](混凝土规范式8.2.3--1)= ×105*870*1252/[*++6**%/(1+*]= ×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ= (混凝土规范第8.2.5 条)(2) 计算受弯构件的长期刚度BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式8.2.2)= *+*×102= ×102 kN*m25).计算受弯构件挠度fmax = 5*(qgk+qqk)*L04/(384*B)= 5*+*(384*×102)= mm6).验算挠度挠度限值f0=L0/200=200= mmfmax=≤f0=，满足规范要求!、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).光面钢筋,所以取值Vi=3).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/**870)= N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*150= 75000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 870/75000= %6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =7).计算单位面积钢筋根数nn = 1000/s= 1000/130= 78).计算受拉区纵向钢筋的等效直径deqdeq= (∑ni*di2)/(∑ni*Vi*di)= 7*122/(7**12)= 179).计算最大裂缝宽度ωmax =αcr*ψ*σsk/ES**C+*deq/ρte) (混凝土规范式8.1.2－1)= **×105**20+*17/%)= mm≤mm,满足规范要求2、TB2、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2100 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 1500 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数:γG = 可变荷载分项系数:γQ =准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = ＋＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m(2) 平台板：面层：gkm' = B*qm = 1* = kN/m自重：gkt' = Rc*B*t = 25*1* = kN/m抹灰：gks' = RS*B*c = 20*1* = kN/mTB1传来恒载：*2.4/2/1.6= kN/m恒荷标准值：Pk' = gkm'＋gkt'＋gks'＋qf = ＋＋＋+= kN/mTB1传来活载：*2.4/2/1.6= kN/m恒荷标准值：q=+= kN/m恒荷控制：Pl(G) = *Pk'＋γQ**B*q = *＋**1* = kN/m活荷控制：Pl(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = *+*= kN右端支座反力: Rr = *+*= kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－[Pl*L3*(x＋L3/2)＋Pn*x2/2]= *－[**＋2)＋*2]= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@130实配面积：870 mm22) 2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@130实配面积：870 mm23) 4号钢筋计算结果采用方案：f8@250实配面积：201 mm24) 5号钢筋计算结果采用方案：f12@130实配面积：870 mm23、TB3、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2100 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1500 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数:γG = 可变荷载分项系数:γQ =准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = ＋＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m(2) 平台板：面层：gkm' = B*qm = 1* = kN/m自重：gkt' = Rc*B*t = 25*1* = kN/m抹灰：gks' = RS*B*c = 20*1* = kN/mTB1传来恒载：*2.4/2/1.6= kN/m恒荷标准值：Pk' = gkm'＋gkt'＋gks'＋qf = ＋＋＋+ = kN/mTB1传来活载：*2.4/2/1.6= kN/mQ=+= kN/m恒荷控制：Pl(G) = *Pk'＋γQ**B*q = *＋**1* = kN/m活荷控制：Pl(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl =*+*= kN右端支座反力: Rr =*+*= kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl2/Pl/2= 2= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = *= mm2、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@130实配面积：870 mm22) 2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@130实配面积：870 mm23) 4号钢筋计算结果采用方案：d8@250实配面积：201 mm24) 5号钢筋计算结果采用方案：f12@130实配面积：870 mm24、TL1：L1=300X7=2100mm；L2=1600mm；L3=1900mmL=L1+L2+L3+(a1+a2)/2=2100+1600+1900+(400+400)/2=6000mm 取bXh=200X550mm h0=510mm 永久荷载：TB2传来恒载mTB3传来恒载m梁自重25***＝Kn/m25***＝Kn/mg k1= Kn/mg k2= Kn/mg k3= Kn/mTB2传来恒载p k1=mTB2传来恒载p k3=m恒载控制：Pn1(G)=*g k1+**p k1=*+**=mPn2(G)=*g k2+**p k2=*+**0=mPn3(G)=*g k1+**p k1=*+**=m活载控制：Pn1(L)=*g k1+*p k1=*+*=m Pn2(L)=*g k2+*p k2=*+*0=mPn3(L)=*g k3+*p k3=*+*=m荷载设计值：Pn1=max{Pn1(G),Pn1(L)}=Pn1(G)= mPn2=max{Pn2(G),Pn2(L)}=Pn2(G)= mPn3=max{Pn3(G),Pn3(L)}=Pn3(G)=mRl=*（*2+**（2+）+**（2++））/6+**（*2+**（2++））/6=*+*=Rr=*（*+*+*－）+*（*+*－）＝*+*=最大弯矩截面距左支座的距离: Lmax =最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－[Pl*L1*(x＋L1/2)＋Pn*x2/2] = *－[**＋2)＋*2]= kN·mAs=598mm2 3D18（2D22）Asv=(V-0.7ft*b*h0)/*fyv *h0)*s=**200*460)/*200*460*2)*200＜0mm2C6@200（二）2号楼梯结构计算C25混凝土，D-f y=300N/mm2;C- f y=360N/mm2H=150x24=3600mm TANα=150/300= COSα= 1、TB1、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 3900 mm 楼梯高度: H = 2100 mm梯板厚: t = 160 mm 踏步数: n = 14(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数: γG = 可变荷载分项系数: γQ =准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋(b1＋b2)/2 = ＋＋/2 = m 梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2)= kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = kN右端支座反力: Rr = kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－Pn*x2/2= *－*2= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1)1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@150实配面积：754 mm22）2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@150实配面积：754 mm23）4号钢筋计算结果采用方案：d8@250实配面积：201 mm2、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1）.计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2）.计算永久组合弯距值Mq:Mq = Mgk+Mqk= (qgk + ψq*qqk)*L02/8= + **8= kN*m3）.计算受弯构件的短期刚度Bs（1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/*135*754)= N/mm(2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*160= 80000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 754/80000= %(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/EC= ×105/×104)=(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 754/(1000*135)= %(7) 计算受弯构件的短期刚度BSBS = ES*As*h02/[*ψ++6*αE*ρ/(1+ *γf)](混凝土规范式8.2.3--1)= ×105*754*1352/[*++6**%/(1+*]= ×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ= (混凝土规范第8.2.5 条)(2) 计算受弯构件的长期刚度BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式8.2.2)= *+*×102= ×102 kN*m25).计算受弯构件挠度fmax = 5*(qgk+qqk)*L04/(384*B)= 5*+*(384*×102)= mm6).验算挠度挠度限值f0=L0/200=200= mmfmax=≤f0=，满足规范要求!、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).光面钢筋,所以取值Vi=3).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/**754)= N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*160= 80000 mm2ρte = As/A te (混凝土规范式8.1.2－4)= 754/80000= %因为ρte < %，所以取ρte = %6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =7).计算单位面积钢筋根数nn = 1000/s= 1000/150= 68).计算受拉区纵向钢筋的等效直径deqdeq= (∑ni*di2)/(∑ni*Vi*di)= 6*122/(6**12)= 179).计算最大裂缝宽度ωmax =αcr*ψ*σsk/ES**C+*deq/ρte) (混凝土规范式8.1.2－1) = **×105**20+*17/%)= mm≤mm,满足规范要求2、TB2、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2700 mm 楼梯高度: H = 1500 mm 梯板厚: t = 150 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 900 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数: γG = 可变荷载分项系数: γQ = 准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = ＋＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m(2) 平台板：面层：gkm' = B*qm = 1* = kN/m自重：gkt' = Rc*B*t = 25*1* = kN/m抹灰：gks' = RS*B*c = 20*1* = kN/m恒荷标准值：Pk' = gkm'＋gkt'＋gks'＋qf = ＋＋＋= kN/m恒荷控制：Pl(G) = *Pk'＋γQ**B*q = *＋**1* = kN/m活荷控制：Pl(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = kN右端支座反力: Rr = kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－Pn*x2/2= *－*2= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1)1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f12@180实配面积：628 mm22)2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f12@180实配面积：628 mm23)4号钢筋计算结果采用方案：d8@250实配面积：201 mm24)5号钢筋计算结果采用方案：f12@180实配面积：628 mm2、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).计算永久组合弯距值Mq:Mq = Mgk+Mqk= (qgk + ψq*qqk)*L02/8= + **8= kN*m3).计算受弯构件的短期刚度Bs(1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/*125*628)= N/mm(2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*150= 75000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 628/75000= %(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/EC= ×105/×104)=(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 628/(1000*125)= %(7) 计算受弯构件的短期刚度BSBS = ES*As*h02/[*ψ++6*αE*ρ/(1+ *γf)](混凝土规范式8.2.3--1)= ×105*628*1252/[*++6**%/(1+*]= ×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ= (混凝土规范第8.2.5 条)(2) 计算受弯构件的长期刚度BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式8.2.2)= *+*×102= ×102 kN*m25).计算受弯构件挠度fmax = 5*(qgk+qqk)*L04/(384*B)= 5*+*(384*×102)= mm6).验算挠度挠度限值f0=L0/200=200= mmfmax=≤f0=，满足规范要求!、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).光面钢筋,所以取值Vi=3).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/**628)= N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*150= 75000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 628/75000= %因为ρte < %，所以取ρte = %6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =7).计算单位面积钢筋根数nn = 1000/s= 1000/180= 58).计算受拉区纵向钢筋的等效直径deqdeq= (∑ni*di2)/(∑ni*Vi*di)= 5*122/(5**12)= 179).计算最大裂缝宽度ωmax =αcr*ψ*σsk/ES**C+*deq/ρte) (混凝土规范式8.1.2－1) = **×105**20+*17/%)= mm≤mm,满足规范要求3、TB3、示意图：、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 3300 mm 楼梯高度: H = 1800 mm梯板厚: t = 140 mm 踏步数: n = 12(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3).荷载标准值：可变荷载：q = m2面层荷载：qm = m2栏杆荷载：qf = m永久荷载分项系数: γG = 可变荷载分项系数: γQ =准永久值系数: ψq =4).材料信息：混凝土强度等级: C25 fc = N/mm2ft = N/mm2Rc= kN/m3ftk = N/mm2Ec = ×104 N/mm2钢筋强度等级: HRB400 fy = 360 N/mm2Es = ×105 N/mm2保护层厚度：c = mm Rs=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as = mm支座负筋系数：α =、计算过程：1). 楼梯几何参数：踏步高度：h = m踏步宽度：b = m计算跨度：L0 = L1＋(b1＋b2)/2 = ＋＋/2 = m梯段板与水平方向夹角余弦值：cosα =2). 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm = (1＋1** = kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*＋2) = kN/m抹灰：gks = RS*B*c/cosα = 20*1* = kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf = ＋＋＋= kN/m恒荷控制：Pn(G) = *Pk＋γQ**B*q = *＋**1* = kN/m活荷控制：Pn(L) = γG*Pk＋γQ*B*q = *＋*1* = kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = kN/m3). 正截面受弯承载力计算：左端支座反力: Rl = kN右端支座反力: Rr = kN最大弯矩截面距左支座的距离: Lmax = m最大弯矩截面距左边弯折处的距离: x = mMmax = Rl*Lmax－Pn*x2/2= *－*2= kN·m相对受压区高度：ζ= 配筋率：ρ=纵筋(1号)计算面积：As = mm2支座负筋(2、3号)计算面积：As'=α*As = * = mm2、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积As：mm2采用方案：f10@120实配面积：654 mm22) 2/3号钢筋计算结果(支座)计算面积As'：mm2采用方案：f10@120实配面积：654 mm23) 4号钢筋计算结果采用方案：d8@250实配面积：201 mm2、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).计算永久组合弯距值Mq:Mq = Mgk+Mqk= (qgk + ψq*qqk)*L02/8= + **8= kN*m3).计算受弯构件的短期刚度Bs(1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/*115*654)= N/mm(2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*140= 70000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 654/70000= %(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/EC= ×105/×104)=(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 654/(1000*115)= %(7) 计算受弯构件的短期刚度BSBS = ES*As*h02/[*ψ++6*αE*ρ/(1+ *γf)](混凝土规范式8.2.3--1)= ×105*654*1152/[*++6**%/(1+*]= ×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ= (混凝土规范第8.2.5 条)(2) 计算受弯构件的长期刚度BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式8.2.2)= *+*×102= ×102 kN*m25).计算受弯构件挠度fmax = 5*(qgk+qqk)*L04/(384*B)= 5*+*(384*×102)= mm6).验算挠度挠度限值f0=L0/200=200= mmfmax=≤f0=，满足规范要求!、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = Mgk+Mqk= (qgk + qqk)*L02/8= + *8= kN*m2).光面钢筋,所以取值Vi=3).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/*h0*As) (混凝土规范式8.1.3－3)= ×106/**654)= N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = *b*h = *1000*140= 70000 mm2ρte = As/Ate (混凝土规范式8.1.2－4)= 654/70000= %因为ρte < %，所以取ρte = %6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = (混凝土规范式8.1.2－2)= =7).计算单位面积钢筋根数nn = 1000/s= 1000/120= 88).计算受拉区纵向钢筋的等效直径deqdeq= (∑ni*di2)/(∑ni*Vi*di)= 8*102/(8**10)= 149).计算最大裂缝宽度ωmax =αcr*ψ*σsk/ES**C+*deq/ρte) (混凝土规范式8.1.2－1) = **×105**20+*14/%)= mm≤mm,满足规范要求4、TB4L=2400mm，取h=90mm，h0=70mm永久荷载：面层m2板自重25*=m2平顶m2g k=m2可变荷载：p k= Kn/m2Pn=*g k+*p k=*+*=m2M=1/8*q k*L2=*8=mV=*+*=As=241mm2 C8@1805、TJL1L0=3.9m L=+=4.1m b*h=200*350永久荷载：TB1传来永久荷载*2=m梁自重25***=mg k=m可变荷载：TB1传来可变荷载p k=*2=m恒载控制：Pn(G)=*g k+**p k=*+**=m活载控制：Pn(L)=*g k+*p k=*+*=m荷载设计值：Pn=max{Pn(G),Pn(L)}=Pn(L)= mM=1/8*Pn*L2=1/8**=V=1/2**+×*=*+*=As=770mm23D20（2D25）Asv=(V-0.7ft*b*h0)/*fyv *h0)*s=**200*310)/*200*310)*200<0mm2C6@2006、TL1L0=3.9m L=+=4.1m b*h=200*350永久荷载：TB1传来永久荷载mTB4传来永久荷载*2=m梁自重25***=mg k=m可变荷载：TB1传来可变荷载mTB4传来可变荷载mp k=m恒载控制：Pn(G)=*g k+**p k=*+**=m活载控制：Pn(L)=*g k+*p k=*+*=m荷载设计值：Pn=max{Pn(G),Pn(L)}=Pn(L)= mM=1/8*Pn*L2=1/8**=R=1/2**+×*=*+*=V=*2=As=1098mm23D22Asv=(V-0.7ft*b*h0)/*fyv *h0)*s=**200*310)/*200*310*2)*200=29mm2C8@2007、TL2L=3.9m b*h=200*300永久荷载：TB4传来永久荷载m墙体荷载*= m梁自重25***=mg k=m可变荷载：TB2传来可变荷载mp k=m恒载控制：Pn(G)=*g k+**p k=*+**=m活载控制：Pn(L)=*g k+*p k=*+*=m荷载设计值：Pn=max{Pn(G),Pn(L)}=Pn(L)= mM=1/8*Pn*L2=1/8**=R=1/2**+**=*+*=V=*2=。

楼面承重集中荷载计算公式在建筑设计和结构工程中，楼面承重集中荷载计算是非常重要的一项工作。

楼面承重集中荷载是指建筑物上承受的集中荷载，如梁、柱、墙等结构构件上的荷载。

正确计算楼面承重集中荷载可以有效地保证建筑物的结构安全性，避免发生因承重不足而引发的安全事故。

本文将介绍楼面承重集中荷载的计算公式及相关知识。

楼面承重集中荷载的计算公式主要包括以下几个方面，楼面承重集中荷载的定义、计算公式、计算方法以及相关注意事项。

一、楼面承重集中荷载的定义。

楼面承重集中荷载是指建筑物上承受的集中荷载，通常是指梁、柱、墙等结构构件上的荷载。

楼面承重集中荷载的大小取决于建筑物的用途、结构形式、荷载性质等因素。

在建筑设计中，需要根据建筑物的实际情况来计算楼面承重集中荷载，以保证建筑物的结构安全性。

二、楼面承重集中荷载的计算公式。

楼面承重集中荷载的计算公式通常可以根据建筑物的结构形式和荷载性质来确定。

在实际工程中，常用的楼面承重集中荷载计算公式包括以下几种：1. 单向楼板的集中荷载计算公式：当建筑物的楼板为单向板时，可以使用以下公式来计算楼面承重集中荷载：Q = (w l^2) / (8 a)。

其中，Q为楼面承重集中荷载，w为楼板单位面积的活载荷载，l为集中荷载作用点到梁的距离，a为梁的跨度。

2. 双向楼板的集中荷载计算公式：当建筑物的楼板为双向板时，可以使用以下公式来计算楼面承重集中荷载：Q = (w l^2) / (32 a)。

其中，Q为楼面承重集中荷载，w为楼板单位面积的活载荷载，l为集中荷载作用点到梁的距离，a为梁的跨度。

3. 楼板边缘的集中荷载计算公式：当建筑物的楼板边缘受集中荷载作用时，可以使用以下公式来计算楼面承重集中荷载：Q = w l。

其中，Q为楼面承重集中荷载，w为楼板单位面积的活载荷载，l为集中荷载作用点到梁的距离。

以上是常用的楼面承重集中荷载计算公式，可以根据建筑物的实际情况选择合适的公式进行计算。

楼面恒活荷载计算楼面恒活荷载计算是建筑设计中的重要环节，用于确定楼板等结构承载的常驻荷载。

楼面恒活荷载分为自重和附加荷载两部分，其中自重是指结构自身的重量，附加荷载是指布置在楼板上的设备、装置、家具、人员等产生的荷载。

首先，我们需要计算楼板结构的自重。

楼板的自重与材料的密度、楼板厚度、板块的尺寸等因素有关。

常用的楼板材料有钢筋混凝土、空心板、梁板等，它们的密度不同，故自重的计算方法也有所不同。

以钢筋混凝土楼板为例，计算自重可以按照下列步骤进行：1.首先，确定楼板的尺寸和厚度，假设楼板的尺寸为L（长度）×W （宽度），厚度为h。

2.根据楼板材料的密度，假设钢筋混凝土的密度为ρ（单位体积质量），可以计算出楼板材料的自重为ρ×L×W×h。

3.将楼板材料的自重除以单位面积，即可得到楼板结构的自重。

在完成楼板的自重计算后，我们需要计算附加荷载。

附加荷载可以根据楼层的用途、设计要求、相关规范等确定。

常见的附加荷载包括以下几个方面：1.家具荷载：根据楼层的用途，确定家具和设备的类型和布置位置。

不同类型的家具和设备具有不同的荷载特性，需要根据相关规范计算得出具体的荷载值。

2.活载荷载：活动荷载是指人员、设备和物品在楼层上移动时产生的荷载。

它由楼层的使用要求和活动情况决定。

3.灵活荷载：指气候变化或地震等外部因素导致的楼层水平振动的荷载，根据相关规范可计算得出。

4.其它荷载：如设备荷载、空调荷载、通风荷载等，根据实际需求进行计算。

对于不同的附加荷载，可以根据设计要求和规范进行计算。

需要注意的是，不同的楼层和不同的用途所需的荷载有所不同，需要在设计中进行详细的分析和计算。

最后，将楼板结构的自重和附加荷载相加，即可得到楼面恒活荷载的总值。

利用这个数据，工程师可以在设计过程中确定楼板结构的截面大小、材料的选取以及其他必要的设计参数，以确保楼面能够满足承载要求。

总结而言，楼面恒活荷载的计算需要考虑楼板的自重和附加荷载。

楼面荷载计算楼面荷载是指施加在建筑楼层上的各种静态和动态力量，包括人员荷载、家具设备荷载、风荷载、地震荷载等。

在进行楼面荷载计算时，需要考虑以下几个方面的因素：1.人员荷载：按建筑规范规定的人员密度和活动特点计算，一般以每平方米荷载来表示。

例如，居住区域的人员密度一般为1.5~2.0kN/m2，商业区域的人员密度一般为2.0~2.5kN/m22.家具设备荷载：根据建筑使用功能和设备的类型、重量进行计算。

一般按照单位面积的定额荷载进行计算，如单位面积的空调荷载为1kN/m2，单位面积的照明荷载为0.5kN/m23.风荷载：风是建筑物的主要荷载之一，根据建筑规范中的风荷载计算方法，根据建筑的高度、形状、方向和风速等参数进行计算。

4.地震荷载：根据地震规范中的地震波动参数和建筑物的结构类型进行计算，以确定建筑物在地震作用下的承载能力。

在进行楼面荷载计算时，首先需要确定建筑的结构形式和构造系统，包括框架结构、桁架结构、板结构等。

不同的结构形式在荷载计算中会有不同的计算方法和系数。

其次，需要根据建筑用途和功能，确定相应的荷载标准和规范。

一般来说，民用建筑和商业建筑的荷载标准是根据国家和地方的建筑规范进行计算的，而特殊用途的建筑，如医院、化工厂等，可能需要根据特定的行业标准进行计算。

在进行具体的楼面荷载计算时，需要考虑以下几个步骤：1.确定楼层面积：根据建筑平面布置和功能要求，确定楼层的总面积。

2.计算人员荷载：根据建筑规范的要求，计算人员荷载，并考虑不同区域的人员密度。

3.计算家具设备荷载：根据建筑用途和功能，确定不同区域的家具设备类型和重量，并计算相应的荷载。

4.计算风荷载：根据建筑的高度、形状和方向，采用建筑规范中的风荷载计算方法进行计算。

5.计算地震荷载：根据地震规范中的地震参数，以及建筑物的结构类型，进行地震荷载计算。

6.整合荷载：将各种荷载按照建筑规范的要求进行整合，计算楼层的总荷载。

最后，根据楼层的总荷载和其它相关参数，进行结构的安全评估和设计，确保建筑的结构安全性。

1、比如砌体墙的荷载转换：假设体荷载为12kN/m3，墙厚为，墙高为3m，则面荷载为12x0.1=1.2kN/m2，线荷载为1.2x3=3.6kN/m2、PKPM建立模型过程中，面荷载主要有恒载与活载，恒载主要包括面层做法与吊顶等（在楼面荷载菜单中点取自动计算楼板自重那一项），活载一般查荷载规范所得；线荷载主要为隔墙荷载，按第一条所示方法计算即可要自己根据实际情况计算一下才好：包括面层、板、屋顶粉刷等自重在输入楼板荷载时,勾选“自动计算楼板自重”后，恒载仅加面层荷载就ok了，一般选1.5kn 即可。

没勾选“自动计算楼板自重”时，一般选4.5kn。

面层的重量一定是要加的，从一般情况来说，恒1活2基本差不多了。

PKPM中恒载输入：1钩选程序自动计算楼板自重，则输入的楼面均布荷载应该包括建筑面层自重、顶棚抹灰、设备荷载折算、吊顶、管道等；2不钩选程序自动计算楼板自重，则输入的楼面均布荷载应该包括建筑面层自重、楼板自重、顶棚抹灰、设备荷载折算、吊顶、管道等；对砖混结构墙体抹灰可以通过适当增加砌体自重考虑。

楼板的恒荷载=结构自重+装修荷载，注意都要用标准值。

看来你要多看看教科书。

一些例题给你们参考一下1 上人屋面恒载40厚C25细石砼：0.04x25=1.00 kN/m225厚挤塑保温板：0.17x0.025=0.004SBS防水卷材一道：0.35 kN/m220厚1:2.5水泥砂浆分层找平：0.020x20＝0.4 kN/m250厚膨胀珍珠岩芯板：0.06x17=1.02 kN/m218厚1:3水泥砂浆找平：0.018x20=0.36kN/m2结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：6.57kN/m2活载：2.0kN/m23不上人屋面恒载：40厚C20细石混凝土保护层：0.04x25=1.0 kN/m225厚1:3水泥砂浆分层找平：0.025x20＝0.5 kN/m250厚膨胀珍珠岩芯板：0.05x4=0.2 kN/m2结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计:5.04kN/m2活载：0.70kN/m24楼面楼梯间、楼梯（不包括现浇板自重，均为标准值）恒载13厚1:1.5水泥砂浆面层压光：0.013x20=0. 26kN/m220厚1:2.5水泥砂浆底层纯水泥浆一道：0.02x20=0.4 kN/m2 板底粉刷：17x0.02=0.34kN/m2恒载总计：1kN/m2活载:2.5kN/m2卫生间、厨房卫生间楼面：结构层：130板：3.25 kN/m2面层： 1.06 kN/m2板底抹灰： 0.40 kN/m2防水层：0.30 kN/m2找平层：0.40 kN/m2蹲位荷载及隔板： 3.27 kN/m2合计： 8.68 kN/m2除楼梯间、楼梯、卫生间、厨房外所有房间13厚1:1.5水泥砂浆面层压光：0.013x20=0. 26kN/m220厚1:2.5水泥砂浆底层纯水泥浆一道：0.02x20=0.4 kN/m2 结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：4.0kN/m2活载：4.0kN/m25填充墙墙体荷载。

面层及隔墙荷载（一）楼面荷载面层+吊顶：1.5KN/m2·住宅标准层:卧室、起居室、书房、厨房：100厚砼板 2.5kN/m2；板面装修荷载 1.0kN/m2；板底粉刷或吊顶0.50kN/m2；恒载合计 4.00kN/m2板厚(mm)100110120130140150恒载（kN/m2）4 4.25 4.5 4.755 5.25活载（kN/m2） 2.00下沉式卫生间(下沉350)：100厚砼板 2.5kN/m2；板底粉刷或吊顶0.50kN/m2；回填重14X0.315=4.41；面层取1.1,恒载合计8.5kN/m2板厚(mm)100恒载（kN/m2）8.5活载（kN/m2） 4.00（二）屋面荷载多层上人屋面板120厚：40厚细石混凝土面层0.8kN/m225厚1:2.5水泥砂浆结合层0.5kN/m240厚挤塑聚苯保温板0.02kN/m24厚SBS高聚物改性沥青防水卷材0.0012kN/m225厚1:2.5水泥砂浆结合层0.5kN/m2=30)(5X2%+0.030)*14=2.1kN/m21:6水泥炉渣找坡层(hmin120厚砼板 3.0kN/m22cm底粉刷0.4kN/m2恒载合计8.0kN/m2屋面荷载取值表：板厚(mm)120130140恒载（kN/m2）7.07.257.5活载（kN/m2） 2.00多层不上人屋面板120厚：40厚细石混凝土面层0.8kN/m2聚脂无纺布一层40厚挤塑聚苯保温板0.02kN/m24厚SBS高聚物改性沥青防水卷材0.0012kN/m225厚1:2.5水泥砂浆结合层0.5kN/m21:6水泥炉渣找坡层(h=30)(5X2%+0.030)*14=2.1kN/m2min120厚砼板 3.0kN/m22cm底粉刷0.4kN/m2恒载合计 6.8kN/m2板厚(mm)120130140恒载（kN/m2） 6.87.057.3活载（kN/m2）0.5露台:水泥砂浆+10厚防滑地砖:0.7kN/m240厚细石混凝土面层0.8kN/m225厚1:2.5水泥砂浆结合层0.5kN/m240厚挤塑聚苯保温板0.02kN/m24厚SBS高聚物改性沥青防水卷材0.0012kN/m225厚1:2.5水泥砂浆结合层0.5kN/m2=30)(5X2%+0.030)*14=1.82kN/m2 1:6水泥炉渣找坡层(hmin120厚砼板 3.0kN/m22cm底粉刷0.4kN/m2恒载合计7.8kN/m2板厚(mm)100120130恒载（kN/m2）7.37.88.0活载（kN/m2） 3.00坡屋面：彩色混凝土屋面瓦,彩陶瓦0.5kN/m2挂瓦条40X50,顺水条40X300.1kN/m220厚1：2.5水泥砂浆0.40kN/m240厚挤塑聚笨板0.02kN/m220厚1：2.5水泥砂浆0.40kN/m23厚SBS聚氨脂防水卷材0.0009kN/m220厚1：2.5水泥砂浆0.40kN/m2120厚砼板 3.00kN/m22cm底粉刷0.4kN/m2恒载合计 5.23kN/m2取5.3kN/m2(应按坡面坡度折算为水平荷载)(三)墙体荷载隔墙按页岩空心砖按容重12KN/m3(考虑砌筑灰缝)计算，抺灰内墙按双面0.8考虑。

屋面承载力计算公式
基本公式为：W（重量kg）＝F（断面积mm2）×L（长度，m）×ρ（密度g/cm3）×1/1000
房顶每平方米的承重应该是2.5KN/m2左右。

一般需要通过房屋设计图及各层露面荷载的标准设定来衡量的。

屋面荷载在建筑规范中有明确的标准承重规定的，人在屋面承重是2.0kN/m2左右，也就是说按照人的体重换算是屋面每平米能承重200公斤，单是屋面承重是每平方米50公斤。

一般对楼房的标准来说都属于可上人屋面，每平米可承重200公斤，土方及植被量不超过2.5KN/m2就行。

承重结构的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。

屋面荷载计算一、屋面荷载计算：（一）上人屋面屋面永久荷载计算10厚地砖面层22X0.01=0.22 Kn/m2 20厚1：3水泥砂浆找平20X0.02=0.40 Kn/m250厚C30细石混凝土刚性层25X0.05=1.25Kn/m2防水卷材一道0.15 Kn/m2 20厚1：3水泥砂浆找平层20X0.02=0.40 Kn/m2100厚泡沫混凝土保温层4X0.1＝0.4 Kn/m220厚1：3水泥砂浆找平层20X0.02=0.4 Kn/m2120厚现浇混凝土屋面板25X0.12=3.00Kn/m212厚水泥砂浆吊顶20X0.012=0.24 Kn/m2g k=6.06～6.94 Kn/m2屋面可变荷载p k=2.00 Kn/m2 （二）不上人屋面屋面永久荷载计算40厚C30细石混凝土刚性层25X0.04=1.0 0Kn/m2防水卷材一道0.15 Kn/m2 20厚1：3水泥砂浆找平层20X0.02=0.40 Kn/m2120厚泡沫混凝土保温层4X0.12＝0.48 Kn/m220厚1：3水泥砂浆找平层20X0.02=0.40 Kn/m2120厚现浇混凝土屋面板25X0.12=3.00Kn/m212厚水泥砂浆吊顶20X0.012=0.24 Kn/m2g k=5.44～6.32 Kn/m2屋面可变荷载p k=0.50 Kn/m2二、楼面荷载计算：永久荷载计算15厚1:2水泥砂浆20X0.015=0.23 Kn/m225厚1：3水泥砂浆找平层20X0.025=0.50 Kn/m20.73Kn/m2120厚现浇混凝土屋面板25X0.12=3.00Kn/m212厚水泥砂浆吊顶20X0.012=0.24 Kn/m2g k =3.97 Kn/m2楼面可变荷载：办公室p k1=2.00 Kn/m2走道、楼梯p k2=2.50 Kn/m2卫生间p k3=2.50 Kn/m2三、墙体荷载计算：1、外墙面荷载4厚丙烯酸涂料面层20X0.004=0.08Kn/m26厚1:2.5水泥砂浆找平20X0.006=0.12Kn/m212厚1:3水泥砂浆打底20X0.012=0.24Kn/m20.44Kn/m2 2、内墙面荷载10厚1:2.5水泥砂浆抹平20X0.01=0.20 Kn/m2 15厚1:3水泥砂浆打底20X0.015=0.30 Kn/m20.50Kn/m23、内隔墙荷载200厚内隔墙线载内墙面0.50X2=1.00 Kn/m2隔墙自重8X0.2=1.60 Kn/m22.60Kn/m2g k1=2.60*3.2=8.32Kn/mg k2=2.60*3.0=7.80Kn/m4、外墙荷载200厚外墙线载外墙面层0.50+0.44=0.94 Kn/m2外墙自重8X0.20=1.6 Kn/m22.54Kn/m2g k1=2.54*4.2=10.7Kn/mg k2=2.54*3.6=9.1Kn/m200厚外墙线载：8X0.2+0.94=2.54 Kn/m2g k3=2.54*1.2=3.048Kn/m5、屋面构架荷载：P=40(8)Kn四、楼梯结构计算：（一）1号楼梯结构计算：C25混凝土，d-f y=210N/mm2;D- f y=300N/mm2H=150x24=3600mm H1=150x8=1200mm L1=300X7=2100mm TANα=150/300=0.5 COSα=0.88441、TB11.1、示意图：1.2、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2100 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1000 mm 上平台宽: L3 = 700 mm3).荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m =0.75kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504).材料信息：混凝土强度等级: C25 f c = 11.90 N/mm2f t = 1.27 N/mm2R c=25.0 kN/m3f tk = 1.78 N/mm2E c = 2.80×104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 3.60×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.501.3、计算过程：1). 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.3000 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 2.10＋1.00＋0.70＋(0.20＋0.20)/2 = 4.00 m梯段板与水平方向夹角余弦值：cosα = 0.8942). 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*q m = (1＋1*0.15/0.30)*0.75 = 1.13 kN/m自重：gkt = R c*B*(t/cosα＋h/2) = 25*1*(0.15/0.894＋0.15/2) = 6.07 kN/m抹灰：gks = R S*B*c/cosα = 20*1*0.02/0.894 = 0.45 kN/m恒荷标准值：P k = gkm＋gkt＋gks＋q f = 1.13＋6.07＋0.45＋0.20 = 7.84 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.84＋1.40*0.7*1*2.50 = 13.03 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.84＋1.40*1*2.50 = 12.91 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.03 kN/m(2) 平台板：面层：gkm' = B*q m = 1*0.75 = 0.75 kN/m自重：gkt' = R c*B*t = 25*1*0.15 = 3.75 kN/m抹灰：gks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = gkm'＋gkt'＋gks'＋q f= 0.75＋3.75＋0.40＋0.20 = 5.10 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*5.10＋1.40*0.7*1*2.50 = 9.34 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*5.10＋1.40*1*2.50 = 9.62 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.62 kN/m3). 正截面受弯承载力计算：左端支座反力: R l = 23.09 kN右端支座反力: R r = 22.56 kN最大弯矩截面距左支座的距离: Lmax = 1.98 m最大弯矩截面距左边弯折处的距离: x = 1.18 mMmax = R l*Lmax－[P l*L3*(x＋L3/2)＋P n*x2/2]= 23.09*1.98－[9.62*0.80*(1.18＋0.80/2)＋13.03*1.182/2]= 24.49 kN·m相对受压区高度：ζ= 0.141765 配筋率：ρ=0.004686纵筋(1号)计算面积：A s = 585.76 mm2支座负筋(2、3号)计算面积：A s'=α*As= 0.50*585.76 = 292.88 mm21.4、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积A s：585.76 mm2采用方案：f12@130实配面积： 870 mm22) 2/3号钢筋计算结果(支座)计算面积A s'：292.88 mm2采用方案：f12@130实配面积： 870 mm23) 4号钢筋计算结果采用方案：d8@250实配面积： 201 mm24) 5号钢筋计算结果采用方案：f12@130实配面积： 870 mm25) 6号钢筋计算结果采用方案：f12@130实配面积： 870 mm21.5、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1).计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (7.84 + 2.500)*4.002/8= 20.680 kN*m2).计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk + ψq*q qk)*L02/8= (7.84 + 0.50*2.500)*4.002/8= 18.180 kN*m3).计算受弯构件的短期刚度 B s(1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3) = 20.680×106/(0.87*125*870)= 218.578 N/mm(2)计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*150= 75000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 870/75000= 1.160%(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*ftk/(ρte*σsk) (混凝土规范式8.1.2－2)= 1.1-0.65*1.78/(1.160%*218.578)= 0.644(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/E C= 3.60×105/(2.80×104)= 12.857(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 870/(1000*125)= 0.696%(7) 计算受弯构件的短期刚度 B SB S = E S*As*h02/[1.15*ψ+0.2+6*αE*ρ/(1+3.5*γf)](混凝土规范式8.2.3--1)= 3.60×105*870*1252/[1.15*0.644+0.2+6*12.857*0.696%/(1+3.5*0.0)]= 33.130×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 (混凝土规范第 8.2.5 条)(2) 计算受弯构件的长期刚度 BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式 8.2.2)= 20.680/(18.180*(2.0-1)+20.680)*33.130×102= 17.630×102 kN*m25).计算受弯构件挠度fmax = 5*(q gk+q qk)*L04/(384*B)= 5*(7.84+2.500)*4.004/(384*17.630×102)= 19.549 mm6).验算挠度挠度限值f0=L0/200=4.00/200=20.000 mmfmax=19.549mm≤f0=20.000mm，满足规范要求!1.6、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (7.84 + 2.500)*4.002/8= 20.680 kN*m2).光面钢筋,所以取值V i=0.73).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 20.680×106/(0.87*125.00*870)= 218.578 N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*150= 75000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 870/75000= 1.160%6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*ftk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.78/(1.160%*218.578)= 0.6447).计算单位面积钢筋根数nn = 1000/s= 1000/130= 78).计算受拉区纵向钢筋的等效直径deqdeq= (∑n i*d i2)/(∑n i*V i*d i)= 7*122/(7*0.7*12)= 179).计算最大裂缝宽度ωmax =αcr*ψ*σsk/E S*(1.9*C+0.08*deq/ρte) (混凝土规范式 8.1.2－1)= 2.1*0.644*218.578/3.6×105*(1.9*20+0.08*17/1.160%)= 0.1274 mm≤ 0.30 mm,满足规范要求2、TB22.1、示意图：2.2、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2100 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 1500 mm3).荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m =0.75kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数:γG = 1.20 可变荷载分项系数:γQ = 1.40准永久值系数: ψq = 0.504).材料信息：混凝土强度等级: C25 f c = 11.90 N/mm2f t = 1.27 N/mm2R c=25.0 kN/m3f tk = 1.78 N/mm2E c = 2.80×104N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 3.60×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.902.3、计算过程：1). 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.3000 m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = 2.10＋1.50＋(0.20＋0.20)/2 = 3.80 m梯段板与水平方向夹角余弦值：cosα = 0.8942). 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*q m = (1＋1*0.15/0.30)*0.75 = 1.13 kN/m自重：gkt = R c*B*(t/cosα＋h/2) = 25*1*(0.15/0.894＋0.15/2) = 6.07 kN/m抹灰：gks = R S*B*c/cosα = 20*1*0.02/0.894 = 0.45 kN/m恒荷标准值：P k = gkm＋gkt＋gks＋q f = 1.13＋6.07＋0.45＋0.20 = 7.84 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.84＋1.40*0.7*1*2.50 = 13.03 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.84＋1.40*1*2.50 = 12.91 kN/m荷载设计值：P n= max{ P n(G) , P n(L) } = 13.03 kN/m(2) 平台板：面层：gkm' = B*q m = 1*0.75 = 0.75 kN/m自重：gkt' = R c*B*t = 25*1*0.15 = 3.75 kN/m抹灰：gks' = R S*B*c = 20*1*0.02 = 0.40 kN/mTB1传来恒载： 7.84*2.4/2/1.6=5.88 kN/m恒荷标准值：P k' = gkm'＋gkt'＋gks'＋q f = 0.75＋3.75＋0.40＋0.20 +5.88= 10.98 kN/mTB1传来活载： 2.5*2.4/2/1.6=1.875 kN/m 恒荷标准值： q=1.875+2.5=4.375 kN/m 恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*10.98＋1.40*0.7*1*4.375 = 19.111 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*10.98＋1.40*1*4.375 = 19.301 kN/m荷载设计值：P l= max{ P l(G) , P l(L) } = 19.301 kN/m3). 正截面受弯承载力计算：左端支座反力: R l = 1.2*18.862+1.4*7.118=32.600 kN右端支座反力: R r = 1.2*15.954+1.4*5.382=26.680 kN最大弯矩截面距左支座的距离: Lmax = 1.733 m最大弯矩截面距左边弯折处的距离: x = 0.133 mMmax = R l*Lmax－[P l*L3*(x＋L3/2)＋P n*x2/2] = 32.6*1.733－[19.301*1.60*(0.133＋1.60/2)＋12.91*0.1332/2]= 27.569 kN·m相对受压区高度：ζ= 0.161275 配筋率：ρ=0.005331纵筋(1号)计算面积：A s = 666.38 mm2支座负筋(2、3号)计算面积：A s'=α*As= 0.90*666.38 = 599.74 mm22.4、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积A s：666.38 mm2采用方案：f12@130实配面积： 870 mm22) 2/3号钢筋计算结果(支座)计算面积A s'：599.74 mm2采用方案：f12@130实配面积： 870 mm23) 4号钢筋计算结果采用方案：f8@250实配面积： 201 mm24) 5号钢筋计算结果采用方案：f12@130实配面积： 870 mm23、TB33.1、示意图：3.2、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2100 mm 楼梯高度: H = 1200 mm梯板厚: t = 150 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1500 mm3).荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m =0.75kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数:γG =1.20 可变荷载分项系数:γQ =1.40准永久值系数: ψq = 0.504).材料信息：混凝土强度等级: C25 f c = 11.90 N/mm2f t = 1.27 N/mm2R c=25.0 kN/m3f tk = 1.78 N/mm2E c = 2.80×104N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 3.60×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.503.3、计算过程：1). 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.3000 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 2.10＋1.50＋(0.20＋0.20)/2 = 3.80 m梯段板与水平方向夹角余弦值：cosα = 0.8942). 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*q m = (1＋1*0.15/0.30)*0.75 = 1.13 kN/m自重：gkt = R c*B*(t/cosα＋h/2) = 25*1*(0.15/0.894＋0.15/2) = 6.07 kN/m抹灰：gks = R S*B*c/cosα = 20*1*0.02/0.894 = 0.45 kN/m恒荷标准值：P k = gkm＋gkt＋gks＋q f = 1.13＋6.07＋0.45＋0.20 = 7.84 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.84＋1.40*0.7*1*2.50 = 13.03 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.84＋1.40*1*2.50 = 12.91 kN/m荷载设计值：P n= max{ P n(G) , P n(L) } = 13.03 kN/m(2) 平台板：面层：gkm' = B*q m = 1*0.75 = 0.75 kN/m自重：gkt' = R c*B*t = 25*1*0.15 = 3.75 kN/m抹灰：gks' = R S*B*c = 20*1*0.02 = 0.40 kN/mTB1传来恒载： 7.84*2.4/2/1.6=5.88 kN/m恒荷标准值：P k' = gkm'＋gkt'＋gks'＋q f = 0.75＋3.75＋0.40＋0.20+5.88 = 10.98 kN/mTB1传来活载： 2.5*2.4/2/1.6=1.875 kN/mQ=1.875+2.5=4.375 kN/m 恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*10.98＋1.40*0.7*1*4.375 = 19.111 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*10.98＋1.40*1*4.375 = 19.301 kN/m荷载设计值：P l= max{ P l(G) , P l(L) } = 19.301 kN/m3). 正截面受弯承载力计算：左端支座反力: R l =1.2*15.954+1.4*5.382= 26.680 kN右端支座反力: R r =1.2*18.826+1.4*7.118= 32.600 kN最大弯矩截面距左支座的距离: Lmax = 2.067 m最大弯矩截面距左边弯折处的距离: x = -0.133 mMmax = Rl2/P l/2= 26.682/12.91/2= 27.569 kN·m相对受压区高度：ζ= 0.161275配筋率：ρ=0.005331纵筋(1号)计算面积：A s = 666.38 mm2支座负筋(2、3号)计算面积：A s'=α*As =0.90*666.38= 599.74 mm23.4、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积A s：666.38 mm2采用方案：f12@130实配面积： 870 mm22) 2/3号钢筋计算结果(支座)计算面积A s'：599.74 mm2采用方案：f12@130实配面积： 870 mm23) 4号钢筋计算结果采用方案：d8@250实配面积： 201 mm24) 5号钢筋计算结果采用方案：f12@130实配面积： 870 mm24、TL1： L1=300X7=2100mm；L2=1600mm；L3=1900mmL=L1+L2+L3+(a1+a2)/2=2100+1600+1900+(400+400)/2=6000mm 取bXh=200X550mm h0=510mm永久荷载：TB2传来恒载18.8262Kn/mTB3传来恒载15.954Kn/m梁自重25*0.2*0.55*1.1＝3.025 Kn/m25*0.2*0.625*1.1＝3.438 Kn/mg k1=21.851 Kn/mg k2=3.438 Kn/mg k3=18.979 Kn/mTB2传来恒载p k1=7.118Kn/mTB2传来恒载p k3=5.382Kn/m恒载控制：Pn1(G)=1.35*g k1+1.4*0.7*p k1=1.35*21.851+1.4*0.7*7.1 18=36.474Kn/mPn2(G)=1.35*g k2+1.4*0.7*p k2=1.35*3.438+1.4*0.7*0=4.641Kn/mPn3(G)=1.35*g k1+1.4*0.7*p k1=1.35*18.979+1.4*0.7*5.3 82=30.896Kn/m活载控制：Pn1(L)=1.2*g k1+1.4*p k1=1.2*21.851+1.4*7.118=36.186Kn/mPn2(L)=1.2*g k2+1.4*p k2=1.2*3.438+1.4*0=4.126Kn/mPn3(L)=1.2*g k3+1.4*p k3=1.2*18.979+1.4*5.382=30.310 Kn/m荷载设计值：Pn1=max{Pn1(G),Pn1(L)}=Pn1(G)= 36.474Kn/mPn2=max{Pn2(G),Pn2(L)}=Pn2(G)= 4.641Kn/mPn3=max{Pn3(G),Pn3(L)}=Pn3(G)=30.896Kn/mRl=1.35*（18.979*2.12/2+3.438*2.1*（ 2.1/2+2.1）+21.851*1.8*（ 1.8/2+2.1+2.1））/6+1.4*0.7*（5.382*2.12/2+7.118*1.8*（1.8/2+2.1+2.1））/6=1.35*44.197+0.98*12.868=72.277knRr=1.35*（21.851*1.8+3.438*2.1+18.979*2.1－44.197）+0.98*（7.118*1.8+5.382*2.1－12.868）＝1.35*42.211+0.98*11.247=68.007kn最大弯矩截面距左支座的距离: Lmax = 3.227m最大弯矩截面距左边弯折处的距离: x = 1.427 mMmax = R l*Lmax－[P l*L1*(x＋L1/2)＋P n*x2/2]= 72.277*3.227－[36.474*1.80*(1.427＋1.80/2)＋4.641*1.4272/2]= 75.738 kN·mAs=598mm2 3D18（2D22）Asv=(V-0.7ft*b*h0)/(1.25*fyv *h0)*s=(72277-0.7*1.27*200*460)/(1.25*200*460*2)*200＜0mm2C6@200（二）2号楼梯结构计算C25混凝土，D-f y=300N/mm2;C- f y=360N/mm2 H=150x24=3600mm TANα=150/300=0.5 COSα=0.8844 1、TB11.1、示意图：1.2、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 3900 mm 楼梯高度: H = 2100 mm梯板厚: t = 160 mm 踏步数: n = 14(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3).荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m= 0.75kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504).材料信息：混凝土强度等级: C25 f c = 11.90 N/mm2f t = 1.27 N/mm2R c=25.0 kN/m3f tk = 1.78 N/mm2E c = 2.80×104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 3.60×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.501.3、计算过程：1). 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.3000 m计算跨度：L0 = L1＋(b1＋b2)/2 = 3.90＋(0.20＋0.20)/2 = 4.10 m梯段板与水平方向夹角余弦值：cosα = 0.8942). 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*q m= (1＋1*0.15/0.30)*0.75 = 1.13 kN/m自重：gkt = R c*B*(t/cosα＋h/2) = 25*1*(0.16/0.894＋0.15/2)= 6.35 kN/m抹灰：gks = R S*B*c/cosα = 20*1*0.02/0.894 = 0.45 kN/m恒荷标准值：P k = gkm＋gkt＋gks＋q f = 1.13＋6.35＋0.45＋0.20 = 8.12 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.12＋1.40*0.7*1*2.50 = 13.41 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.12＋1.40*1*2.50 = 13.24 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.41 kN/m3). 正截面受弯承载力计算：左端支座反力: R l = 27.49 kN右端支座反力: R r = 27.49 kN最大弯矩截面距左支座的距离: Lmax = 2.05 m最大弯矩截面距左边弯折处的距离: x = 2.05 mMmax = R l*Lmax－P n*x2/2= 27.49*2.05－13.41*2.052/2= 28.18 kN·m相对受压区高度：ζ= 0.139693 配筋率：ρ= 0.004618纵筋(1号)计算面积：A s = 623.38 mm2支座负筋(2、3号)计算面积：A s'=α*As= 0.50*623.38 = 311.69 mm21.4、计算结果：(为每米宽板带的配筋)1)1号钢筋计算结果(跨中)计算面积A s：623.38 mm2采用方案：f12@150实配面积： 754 mm22）2/3号钢筋计算结果(支座)计算面积A s'：311.69 mm2采用方案：f12@150实配面积： 754 mm23）4号钢筋计算结果采用方案：d8@250实配面积： 201 mm21.5、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1）.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.12 + 2.500)*4.102/8= 22.314 kN*m2）.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk + ψq*q qk)*L02/8= (8.12 + 0.50*2.500)*4.102/8= 19.687 kN*m3）.计算受弯构件的短期刚度 B s（1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3) = 22.314×106/(0.87*135*754)= 251.977 N/mm(2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*160= 80000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 754/80000= 0.942%(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*ftk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.78/(0.942%*251.977)= 0.613(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/E C= 3.60×105/(2.80×104)= 12.857(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 754/(1000*135)= 0.559%(7) 计算受弯构件的短期刚度 B SB S = E S*As*h02/[1.15*ψ+0.2+6*αE*ρ/(1+ 3.5*γf)](混凝土规范式8.2.3--1)= 3.60×105*754*1352/[1.15*0.613+0.2+6*12.857*0.559%/(1+3.5*0.0)] = 37.039×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 (混凝土规范第 8.2.5 条)(2) 计算受弯构件的长期刚度 BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式 8.2.2)= 22.314/(19.687*(2.0-1)+22.314)*37.039×102= 19.678×102 kN*m25).计算受弯构件挠度fmax = 5*(q gk+q qk)*L04/(384*B)= 5*(8.12+2.500)*4.104/(384*19.678×102)= 19.856 mm6).验算挠度挠度限值f0=L0/200=4.10/200=20.500 mmfmax=19.856mm≤f0=20.500mm，满足规范要求!1.6、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.12 + 2.500)*4.102/8= 22.314 kN*m2).光面钢筋,所以取值V i=0.73).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 22.314×106/(0.87*135.00*754)= 251.977 N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*160= 80000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 754/80000= 0.942%因为ρte < 1.000%，所以取ρte = 1.000%6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*ftk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.78/(1.000%*251.977)= 0.6417).计算单位面积钢筋根数nn = 1000/s= 1000/150= 68).计算受拉区纵向钢筋的等效直径deqdeq= (∑n i*d i2)/(∑n i*V i*d i)= 6*122/(6*0.7*12)= 179).计算最大裂缝宽度ωmax =αcr*ψ*σsk/E S*(1.9*C+0.08*deq/ρte) (混凝土规范式 8.1.2－1)= 2.1*0.641*251.977/3.6×105*(1.9*20+0.08*17/1.000%)= 0.1639 mm≤ 0.30 mm,满足规范要求2、TB22.1、示意图：2.2、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 2700 mm 楼梯高度: H = 1500 mm梯板厚: t = 150 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 900 mm3).荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m= 0.75kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504).材料信息：混凝土强度等级: C25 f c = 11.90 N/mm2f t = 1.27 N/mm2R c=25.0 kN/m3f tk = 1.78 N/mm2E c = 2.80×104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 3.60×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.502.3、计算过程：1). 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.3000 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 2.70＋0.90＋(0.20＋0.20)/2 = 3.80 m梯段板与水平方向夹角余弦值：cosα = 0.8942). 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*q m= (1＋1*0.15/0.30)*0.75 = 1.13 kN/m自重：gkt = R c*B*(t/cosα＋h/2) = 25*1*(0.15/0.894＋0.15/2) = 6.07 kN/m抹灰：gks = R S*B*c/cosα = 20*1*0.02/0.894 = 0.45 kN/m恒荷标准值：P k = gkm＋gkt＋gks＋q f = 1.13＋6.07＋0.45＋0.20 = 7.84 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.84＋1.40*0.7*1*2.50 = 13.03 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.84＋1.40*1*2.50 = 12.91 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.03 kN/m(2) 平台板：面层：gkm' = B*q m = 1*0.75 = 0.75 kN/m自重：gkt' = R c*B*t = 25*1*0.15 = 3.75 kN/m抹灰：gks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = gkm'＋gkt'＋gks'＋q f = 0.75＋3.75＋0.40＋0.20 = 5.10 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*5.10＋1.40*0.7*1*2.50 = 9.34 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*5.10＋1.40*1*2.50 = 9.62 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.62 kN/m3). 正截面受弯承载力计算：左端支座反力: R l = 24.32 kN右端支座反力: R r = 21.80 kN最大弯矩截面距左支座的距离: Lmax = 1.87 m最大弯矩截面距左边弯折处的距离: x = 1.87 mMmax = R l*Lmax－P n*x2/2= 24.32*1.87－13.03*1.872/2= 22.68 kN·m相对受压区高度：ζ= 0.130492 配筋率：ρ= 0.004313纵筋(1号)计算面积：A s = 539.19 mm2支座负筋(2、3号)计算面积：A s'=α*As= 0.50*539.19 = 269.59 mm22.4、计算结果：(为每米宽板带的配筋)1)1号钢筋计算结果(跨中)计算面积A s：539.19 mm2采用方案：f12@180实配面积： 628 mm22)2/3号钢筋计算结果(支座)计算面积A s'：269.59 mm2采用方案：f12@180实配面积： 628 mm23)4号钢筋计算结果采用方案：d8@250实配面积： 201 mm24)5号钢筋计算结果采用方案：f12@180实配面积： 628 mm22.5、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1).计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (7.84 + 2.500)*3.802/8= 18.663 kN*m2).计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk + ψq*q qk)*L02/8= (7.84 + 0.50*2.500)*3.802/8= 16.407 kN*m3).计算受弯构件的短期刚度 B s(1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3) = 18.663×106/(0.87*125*628)= 273.138 N/mm(2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*150= 75000 mm2ρt e = As/A te (混凝土规范式 8.1.2－4)= 628/75000= 0.838%(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*ftk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.78/(0.838%*273.138)= 0.594(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/E C= 3.60×105/(2.80×104)= 12.857(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 628/(1000*125)= 0.503%(7) 计算受弯构件的短期刚度 B SB S = E S*As*h02/[1.15*ψ+0.2+6*αE*ρ/(1+ 3.5*γf)](混凝土规范式8.2.3--1)= 3.60×105*628*1252/[1.15*0.594+0.2+6*12.857*0.503%/(1+3.5*0.0)] = 27.801×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 (混凝土规范第 8.2.5 条)(2) 计算受弯构件的长期刚度 BB = Mk/(Mq*(θ-1)+Mk)*BS (混凝土规范式 8.2.2)= 18.663/(16.407*(2.0-1)+18.663)*27.801×102= 14.795×102 kN*m25).计算受弯构件挠度fmax = 5*(q gk+q qk)*L04/(384*B)= 5*(7.84+2.500)*3.804/(384*14.795×102)= 18.975 mm6).验算挠度挠度限值f0=L0/200=3.80/200=19.000 mmfmax=18.975mm≤f0=19.000mm，满足规范要求!2.6、裂缝宽度验算:1).计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (7.84 + 2.500)*3.802/8= 18.663 kN*m2).光面钢筋,所以取值V i=0.73).C = 204).计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 18.663×106/(0.87*125.00*628)= 273.138 N/mm5).计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*150= 75000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 628/75000= 0.838%因为ρte < 1.000%，所以取ρte = 1.000%6).计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*ftk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.78/(1.000%*273.138)= 0.6767).计算单位面积钢筋根数nn = 1000/s= 1000/180= 58).计算受拉区纵向钢筋的等效直径deqdeq= (∑n i*d i2)/(∑n i*V i*d i)= 5*122/(5*0.7*12)= 179).计算最大裂缝宽度ωmax =αcr*ψ*σsk/E S*(1.9*C+0.08*deq/ρte) (混凝土规范式 8.1.2－1)= 2.1*0.676*273.138/3.6×105*(1.9*20+0.08*17/1.000%)= 0.1875 mm≤ 0.30 mm,满足规范要求3、TB33.1、示意图：3.2、基本资料：1).依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2).几何参数：楼梯净跨: L1 = 3300 mm 楼梯高度: H = 1800 mm梯板厚: t = 140 mm 踏步数: n = 12(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3).荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m= 0.75kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504).材料信息：混凝土强度等级: C25 f c = 11.90 N/mm2f t = 1.27 N/mm2R c=25.0 kN/m3f tk = 1.78 N/mm2E c = 2.80×104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 3.60×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.503.3、计算过程：1). 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.3000 m计算跨度：L0 = L1＋(b1＋b2)/2 = 3.30＋(0.20＋0.20)/2 = 3.50 m梯段板与水平方向夹角余弦值：cosα = 0.8942). 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*q m= (1＋1*0.15/0.30)*0.75 = 1.13 kN/m自重：gkt = R c*B*(t/cosα＋h/2) = 25*1*(0.14/0.894＋0.15/2) = 5.79 kN/m抹灰：gks = R S*B*c/cosα = 20*1*0.02/0.894 = 0.45 kN/m恒荷标准值：P k = gkm＋gkt＋gks＋q f = 1.13＋5.79＋0.45＋0.20 = 7.56 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.56＋1.40*0.7*1*2.50 = 12.66 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.56＋1.40*1*2.50 = 12.57 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 12.66 kN/m3). 正截面受弯承载力计算：左端支座反力: R l = 22.15 kN右端支座反力: R r = 22.15 kN最大弯矩截面距左支座的距离: Lmax = 1.75 m最大弯矩截面距左边弯折处的距离: x = 1.75 mMmax = R l*Lmax－P n*x2/2= 22.15*1.75－12.66*1.752/2= 19.38 kN·m相对受压区高度：ζ= 0.131835 配筋率：ρ= 0.004358纵筋(1号)计算面积：A s = 501.16 mm2支座负筋(2、3号)计算面积：A s'=α*As= 0.50*501.16 = 250.58 mm23.4、计算结果：(为每米宽板带的配筋)1) 1号钢筋计算结果(跨中)计算面积A s：501.16 mm2采用方案：f10@120实配面积： 654 mm22) 2/3号钢筋计算结果(支座)计算面积A s'：250.58 mm2采用方案：f10@120实配面积： 654 mm23) 4号钢筋计算结果采用方案：d8@250实配面积： 201 mm23.5、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1).计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (7.56 + 2.500)*3.502/8= 15.405 kN*m2).计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk + ψq*q qk)*L02/8= (7.56 + 0.50*2.500)*3.502/8= 13.491 kN*m3).计算受弯构件的短期刚度 B s(1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3) = 15.405×106/(0.87*115*654)= 235.252 N/mm(2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*140= 70000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 654/70000= 0.935%(3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*ftk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.78/(0.935%*235.252)= 0.574(4) 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/E C= 3.60×105/(2.80×104)= 12.857(5) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 0(6) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 654/(1000*115)= 0.569%(7) 计算受弯构件的短期刚度 B SB S = E S*As*h02/[1.15*ψ+0.2+6*αE*ρ/(1+ 3.5*γf)](混凝土规范式8.2.3--1)= 3.60×105*654*1152/[1.15*0.574+0.2+6*12.857*0.569%/(1+3.5*0.0)] = 23.986×102 kN*m24).计算受弯构件的长期刚度B(1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 (混凝土规范第 8.2.5 条)。

地暖楼面荷载计算地暖楼面荷载计算一直是建筑工程中的重要问题之一。

地暖系统作为建筑工程的一个基础设施，安装在楼面之下，因此对于楼面的承载能力有极大的影响。

本文将从地暖楼面的计算方法、设计参数以及施工要求等方面全面介绍地暖楼面的荷载计算。

一、地暖楼面的计算方法地暖楼面的计算方法一般分为两种：一种是按照楼板自重和装修材料的重量，加上客户使用荷载进行计算；另一种是按照楼面上的荷载进行计算。

本文将重点介绍第一种计算方法。

（一）楼板自重的计算楼板自重是地暖楼面荷载计算的重要参数之一，其计算方法的正确性对于地暖楼面的安全性至关重要。

一般情况下，楼板自重的计算包括两个部分：地坪基层处的计算和装修面层处的计算。

地坪基层部分，其自重可根据标准计算公式计算得出：楼板厚度*楼板宽度*楼板长度*楼板密度；装修面层自重，其计算方式也较为简单，可直接相加得出。

装修面层自重一般包括地砖、木板、地毯、防潮膜等一系列装修材料的重量。

（二）客户使用荷载的计算客户使用荷载，也就是客户在楼面上行走、摆放固定家具等活动产生的荷载。

其计算方法多采用统计学方法，即对于不同房间或楼层的使用情况进行调查和统计，分析得到每个地方的客户使用荷载的大小。

一般按照国家建筑标准进行计算，同时也要考虑客户使用荷载的左右摇晃、高低跳跃等情况对于楼板的影响。

二、设计参数地暖楼面的荷载计算需要根据具体情况进行，主要设计参数如下：（一）楼板厚度楼板厚度是地暖楼面荷载计算的重要参数之一，包括楼板自重和客户使用荷载在内。

楼板厚度过小将影响地暖系统的安装效果，过大则会增大楼体建设成本。

因此，楼板厚度的合理设计非常重要。

（二）地暖管道直径和间距地暖管道的直径和间距也是地暖楼面荷载计算的重要参数，直径过小会影响热水的流通速度，管道间距过大则会增加楼板的荷载。

因此，地暖管道的直径和间距需要科学设计，以符合系统的热量需求和楼面承载能力。

（三）板材的强度和铺装方式板材的强度和铺装方式影响楼板的荷载性能和安全性，通过应用合适的材料和采用适当的铺装方式，可保证楼板在承载荷载时的稳定性和整体性能。

荷载取值计算：一、楼板荷载1．恒载：楼面恒载g =（板顶面层+板底抹灰）1.5 KN/m2+ 楼板自重（板顶面层+板底抹灰、设备走管）1.7 KN/m2+ 楼板自重（大露台）4.0KN/m2+ 楼板自重2．平屋面、露台: 有保温要求2.9 KN/m2+ 楼板自重无保温要求1.8 KN/m2+ 楼板自重3. 梯板： 7.0 KN/m24. 吊钩荷载：40 KN5．楼面活荷载客厅、卧室、厨房、餐厅、卫生间（无浴缸）、管道井 2.0 KN/m2卫生间（有浴缸） 4.0 KN/m2楼梯、前室 3.5 KN/m2阳台、露台 2.5 KN/m2入户花园、屋顶花园、大露台、小设备用房 3 .0 KN/m2电梯机房 2.0 KN/m2上人屋面 2.0 KN/m2不上人屋面0.5 KN/m2二、梁上荷载：○1外墙：200厚蒸压加气砼砌块，容重为6.5kN/m36.5×0.2=1.3kN/㎡取1.6kN/㎡（考虑钢丝网）内墙粉刷：0.40kN/㎡外墙磁砖（干挂石材）： 1.0kN/㎡q恒=1.6+0.4+1.0=3.0kN/㎡二~三十二层梁荷载：3.0x（3.0-0.60）=7.2 KN/m3.0x（3.0-0.60）x0.7=5.0 KN/m（考虑门窗孔洞）3.0x（3.0-0.60）x0.8=5.8 KN/m（考虑门窗孔洞）○2分户墙、梯间隔墙：190厚砼空心砌块，容重为13kN/m313.0×0.19=2.47kN/㎡双面粉刷：0.80kN/㎡q恒=2.47+0.8=3.3kN/㎡二~三层十二梁荷载：3.3x（3.0-0.30）=8.9 KN/m3.3x（3.0-0.30）x0.7=6.2 KN/m（考虑门窗孔洞）3.3x（3.0-0.30）x0.8=7.1 KN/m（考虑门窗孔洞）○3厨房：90厚砼空心砌块，容重为13kN/m313.0×0.09=1.17kN/㎡单面粉刷：0.40kN/㎡单面瓷砖：0.5kN/㎡q恒=1.17+0.4+0.5=2.1kN/㎡○4卫生间：120厚砼实心砌块，容重为18kN/m318.0×0.12=2.16kN/㎡单面粉刷：0.40kN/㎡单面瓷砖：0.5kN/㎡q恒=2.16+0.4+0.5=3.1kN/㎡二~三层十二梁荷载：3.1x（3.0-0.30）=8.4 KN/m3.1x（3.0-0.30）x0.7=5.9 KN/m（考虑门窗孔洞）3.1x（3.0-0.30）x0.8=6.7 KN/m（考虑门窗孔洞）○5其他隔墙：90厚混凝土空心砌块，容重为13kN/m313.0×0.09=1.17kN/㎡双面粉刷：0.80kN/㎡q恒=1.17+0.8=2.0kN/㎡二~三层十二梁荷载：2.0x（3.0-0.30）=5.4 KN/m2.0x（3.0-0.30）x0.7=3.8 KN/m（考虑门窗孔洞）2.0x（3.0-0.30）x0.8=4.3 KN/m（考虑门窗孔洞）○6阳台栏杆： q恒=3.0 kN/m（玻璃或铁栏杆）q恒=5.0 kN/m（砖砌或混凝土）女儿墙：5.0 kN/m1。

一般楼面荷载楼面荷载是指施加在建筑物楼面上的垂直荷载。

在建筑设计中，正确计算和考虑楼面荷载是非常重要的，因为它直接关系到建筑物的结构安全性和稳定性。

本文将介绍一般楼面荷载的基本概念、计算方法以及对建筑设计的影响。

一、概念及分类楼面荷载是指建筑物楼面上各种荷载的总和。

根据荷载的性质和来源，楼面荷载可以分为以下几类：1. 死荷载：指建筑构件自身的重量以及与建筑物永久性相关的荷载，如楼板、梁、柱、墙体等的重量。

死荷载是建筑设计中最基本的荷载，通常是固定不变的。

2. 活荷载：指建筑物使用过程中产生的荷载，包括人员、家具、设备、雪、风、地震等。

活荷载是不固定的，需要根据具体情况进行计算。

例如，人员的活荷载可以根据建筑物的用途和人员密度来确定。

3. 额外荷载：指特殊情况下施加在楼面上的荷载，如临时设备、施工作业等。

额外荷载的大小和施加时间通常是有限制的，需要根据具体情况进行评估和计算。

二、计算方法楼面荷载的计算需要根据国家相关规范和标准进行，以确保计算结果的准确性和合理性。

一般来说，楼面荷载的计算可以分为以下步骤：1. 确定楼面的使用类别：根据建筑物的用途和功能，确定楼面的使用类别。

不同的使用类别有不同的荷载要求，需要根据相关规范进行选择。

2. 确定楼面的荷载等级：根据楼面的使用类别和设计要求，选择合适的荷载等级。

荷载等级是根据荷载的大小和频率来确定的，一般分为常规等级、较大等级和临时等级。

3. 计算死荷载：根据楼面结构的重量和构件的荷载分布，计算死荷载的大小。

这包括楼板、梁、柱、墙体等构件的自重以及其他固定不变的荷载。

4. 计算活荷载：根据楼面的使用类别和人员密度，计算活荷载的大小。

活荷载通常包括人员、家具、设备等的重量，需要根据相关规范进行选择和计算。

5. 计算额外荷载：根据特殊情况下的额外荷载要求，计算额外荷载的大小。

这包括临时设备、施工作业等的荷载，需要根据具体情况进行评估和计算。

三、对建筑设计的影响正确计算和考虑楼面荷载对建筑设计具有重要的影响。

目录第一部分主体设计一、计算依据二、荷载计算三、内力分析及结构设计第二部分人防设计一、计算依据二、荷载计算三、内力分析及配筋设计第三部分基础设计一、计算依据第一部分：主体设计：一、计算依据：1.我国现行的《建筑结构荷载规范（GB50009-2001）》、《混凝土结构设计规范（GB50010-2002）》、《建筑抗震设计规范（GB50011-2001）》、《高层建筑混凝土结构技术规程（JGJ 3-2002）》以及《建筑用料说明（陕02J）》。

2.建筑施工图中的用料说明表；以及相关专业的互提资料。

二、荷载计算：1.各层楼板面荷载计算：根据建施平面及功能布置，以及（GB50038-2001）相关章节之规定。

未注荷载单位为kN/m²（面荷载）。

1)地下室顶板荷载统计：a.恒载合计为6.00，其中各项如下：顶棚粉刷（20厚水泥砂浆）为： 0.02×20 = 0.40顶板自重（200厚）为： 0.20×25 = 5.00水泥砂浆地面（30厚）为： 0.03×20 = 0.60设计时按6.2考虑。

b.活荷载为：疏散楼梯间、电梯厅3.5；其余2.0。

2)夹层顶至十层顶板面荷载统计（阳台、卫生间、厨房及交通核除外）：a.恒载合计分别为：4.90（板厚100）；5.40（板厚120）；5.90（板厚140）；其中各项如下：顶棚粉刷（20厚水泥砂浆）为： 0.02×20 = 0.40楼板自重（100厚）为： 0.10×25 = 2.50楼板自重（120厚）为： 0.12×25 = 3.00楼板自重（140厚）为： 0.14×25 = 3.50暖通垫层（70厚豆石混凝土）为： 0.07×20 = 1.40地砖楼面（30厚）为： 0.03×20 = 0.60设计时分别按5.0（板厚100）；5.5（板厚120）；6.0（板厚140）考虑。
