退刀槽解释

退刀槽可按“槽宽×直径”或“槽宽×槽深”的形式注写，什么情况下用“槽宽×直径”？什么情况下用“槽宽×槽深”标？
图中的直径9.2就是绿线所示部位的直径，0.4是红线所示的高度？
4.1，退刀槽在没有“尺寸精度”要求前提下，两种标注（槽宽×直径或槽宽×槽深）都可以，两者可换算，“自由公差”精度没问题，不必考虑基准问题，
4.2，1.6×0.4退刀槽；0.4是红线所示的高度，操作者不会以大圆为基准往下量的。

（退刀槽是由小圆轴切削成的）

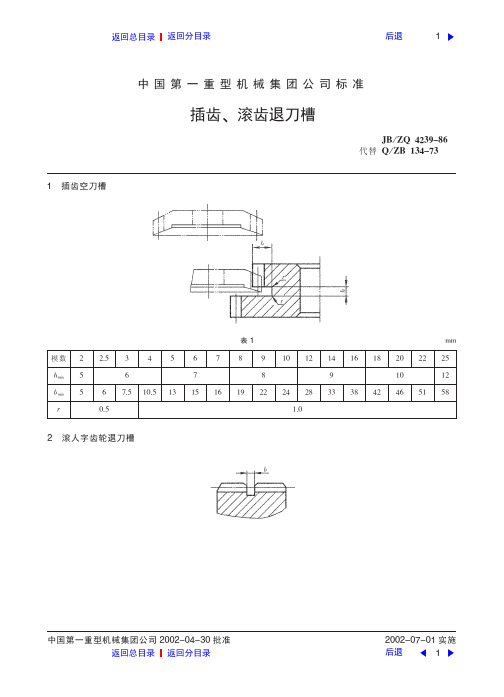

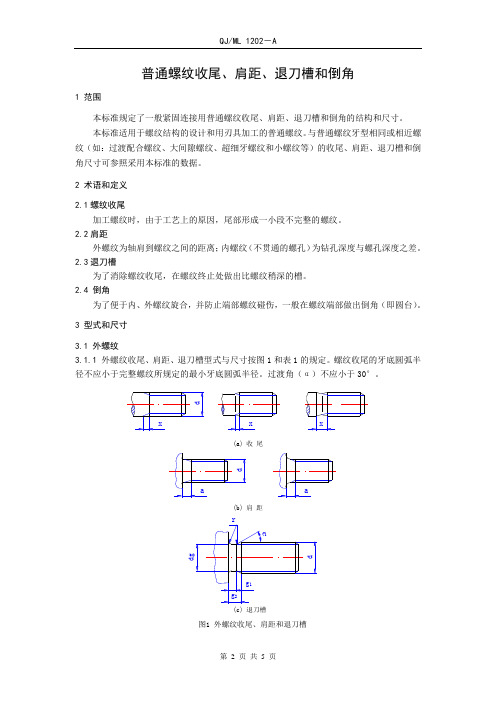

4.3，退刀槽在《机械设计手册》中有标准，按所配合的零件结构不同，分为A,B,C,D,E,F几种形式，此类标注就不是简单的“槽宽×直径”或“槽宽×槽深”
4.4，对车外螺纹而言，退刀槽宽度一般可取螺距（对多线螺纹取导程）的2 倍左右，其直径只需比外螺纹小径小一点则可。

车内螺纹时，退刀槽宽度也是螺距（对多线螺纹取导程）的2 倍左右，其直径只需比内螺纹大径大一点则可。
