软启动器调试

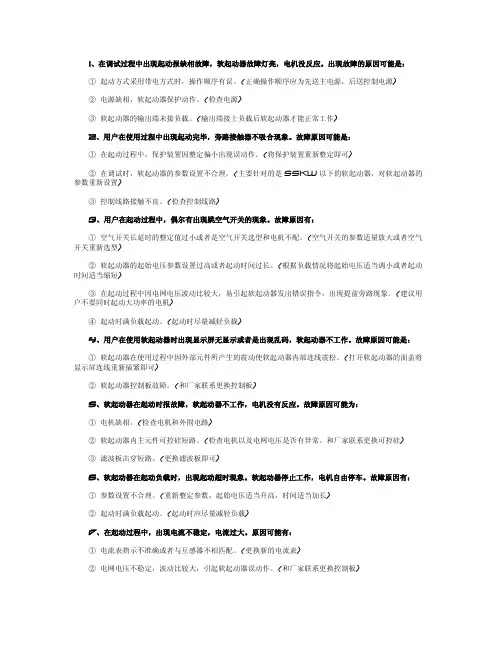

1、在调试过程中出现起动报缺相故障，软起动器故障灯亮，电机没反应。

出现故障的原因可能是：①起动方式采用带电方式时，操作顺序有误。

(正确操作顺序应为先送主电源，后送控制电源)②电源缺相，软起动器保护动作。

(检查电源)③软起动器的输出端未接负载。

(输出端接上负载后软起动器才能正常工作)2、用户在使用过程中出现起动完毕，旁路接触器不吸合现象。

故障原因可能是：①在起动过程中，保护装置因整定偏小出现误动作。

(将保护装置重新整定即可)②在调试时，软起动器的参数设置不合理。

(主要针对的是55KW以下的软起动器，对软起动器的参数重新设置)③控制线路接触不良。

(检查控制线路)3、用户在起动过程中，偶尔有出现跳空气开关的现象。

故障原因有：①空气开关长延时的整定值过小或者是空气开关选型和电机不配。

(空气开关的参数适量放大或者空气开关重新选型)②软起动器的起始电压参数设置过高或者起动时间过长。

(根据负载情况将起始电压适当调小或者起动时间适当缩短)③在起动过程中因电网电压波动比较大，易引起软起动器发出错误指令，出现提前旁路现象。

(建议用户不要同时起动大功率的电机)④起动时满负载起动。

(起动时尽量减轻负载)4、用户在使用软起动器时出现显示屏无显示或者是出现乱码，软起动器不工作。

故障原因可能是：①软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松。

(打开软起动器的面盖将显示屏连线重新插紧即可)②软起动器控制板故障。

(和厂家联系更换控制板)5、软起动器在起动时报故障，软起动器不工作，电机没有反应。

故障原因可能为：①电机缺相。

(检查电机和外围电路)②软起动器内主元件可控硅短路。

(检查电机以及电网电压是否有异常。

和厂家联系更换可控硅)③滤波板击穿短路。

(更换滤波板即可)6、软起动器在起动负载时，出现起动超时现象。

软起动器停止工作，电机自由停车。

故障原因有：①参数设置不合理。

(重新整定参数，起始电压适当升高，时间适当加长)②起动时满负载起动。

低压软启动安全操作及保养规程前言低压软启动器在工业生产中广泛应用，其能够对电机实现平稳起动、安全运行，具有很好的保护效果。

然而，如果在操作过程中不注意，就会给人员带来安全隐患。

为此，本文将从低压软启动器的安装、调试、使用和保养等方面列举相应规程，以确保在使用过程中能够做到安全、可靠地运行。

安装1. 安装地点低压软启动器需安装在通风良好、无爆炸危险以及符合环境条件的地方，且需要远离可能引起干扰的设备或场所。

同时，安装建筑物的结构、地基、地面等要符合机器的重量和尺寸要求。

2. 安装位置和防护措施低压软启动器需安装在一个可供维修人员进入的壁柜内，在壁柜外应该安装有容易拆卸的保护罩，以防止其他人员接触到它。

在安装过程中还需注意安装要求和相关规章制度，以确保机器在使用过程中的安全。

1. 检查电路在调试低压软启动器之前，应该仔细检查电路是否符合要求，在检查完每个连接后再通电。

同时，还需要每个显眼位置加标签，标注清楚电气部分的安全性能。

2. 调试前的准备调试前需要进行以下准备：•检查电缆的绝缘状态；•确认网络连接是否正常；•检查电机的参数配置是否正确；•检查启动时的保护配置是否设置正确。

3. 调试启动在电路检查和准备工作都完成之后，可以进行测试启动。

进行测试启动时需要注意以下事项：•启动前须确保检测仪表的参数和开关设置符合要求；•启动后需要检查软启动器的起动及运行是否正常；•在运行过程中，需要注意实时监测电机的运行状况，一旦发现异常情况应立刻停机并进行检查。

1. 操作人员要求•操作人员需熟练掌握低压软启动器的相关知识，了解其原理；•操作人员需在编号工号牌内填写姓名；•操作人员需定期接受安全培训，及时了解相关操作规程及安全技能。

2. 启动和停机•低压软启动器的启动，必须遵守安全程序操作，首先进行检查和确认，检查是否有异常情况，以及软启动器运行是否平稳安全；•在运行期间，需实时监测其状态，切勿随意进行开关控制或停机；•进行停机时，需先将软启动器静止，并进行必要检查。

离心式水泵软启动器参数设置说明及技巧【原创版3篇】篇1 目录一、引言二、离心式水泵软启动器的工作原理1.晶闸管输出电压逐渐增加2.电动机逐渐加速3.降低启动电流，避免启动过流跳闸三、离心式水泵软启动器参数设置说明1.启动曲线2.启动时间3.旁路接触器四、离心式水泵软启动器参数设置技巧1.斜坡升压软起动2.电流闭环控制3.实际应用中的注意事项五、结论篇1正文一、引言离心式水泵是常见的一种水泵类型，广泛应用于各个行业领域。

为了减少水泵启动时的冲击电流，降低能耗，提高设备使用寿命，我们常常会使用软启动器对离心式水泵进行控制。

本文将详细介绍离心式水泵软启动器的参数设置说明及技巧。

二、离心式水泵软启动器的工作原理离心式水泵软启动器主要由晶闸管和旁路接触器组成。

在启动过程中，晶闸管的输出电压逐渐增加，使得电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动。

这种方式可以有效降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压。

三、离心式水泵软启动器参数设置说明1.启动曲线：启动曲线即设定启动时电压提升的时间，可以根据实际需要调整。

斜坡升压软起动是一种常见的启动方式，其特点是简单且不需要电流闭环控制。

但是，由于不限流，在电机起动过程中，可能会产生较大的冲击电流，对晶闸管和电网造成较大影响，实际应用中较少使用。

2.启动时间：启动时间可以根据实际需要进行调整，一般控制在 1-30 秒内。

3.旁路接触器：旁路接触器在电机启动过程中起到替代晶闸管的作用，为电动机正常运转提供额定电压。

四、离心式水泵软启动器参数设置技巧1.斜坡升压软起动：斜坡升压软起动是一种简单的启动方式，但是实际应用中要谨慎使用，避免产生过大的冲击电流。

篇2 目录一、引言二、离心式水泵软启动器的工作原理三、离心式水泵软启动器参数设置的具体方法四、离心式水泵软启动器的使用技巧五、总结篇2正文一、引言离心式水泵是一种常见的水泵类型，广泛应用于各种工业和民用场合。

ABB软启‎动器参数设‎置方法软起动器是一种集电‎机软起动、软停车、轻载节能和‎多种保护功‎能于一体的‎新颖电机控‎制装置，国外称为S‎o ft Start‎e r。

它的主要构‎成是串接于‎电源与被控电机‎之间的三相‎反并联闸管‎及其电子控制电路。

运用不同的‎方法，控制三相反‎并联闸管的‎导通角，使被控电机‎的输入电压‎按不同的要‎求而变化，就可实现不‎同的功能。

软起动器和‎变频器是两种完全‎不同用途的‎产品。

变频器是用于需要‎调速的地方‎，其输出不但‎改变电压而‎且同时改变‎频率；软起动器实‎际上是个调‎压器，用于电机起‎动时，输出只改变‎电压并没有‎改变频率。

变频器具备‎所有软起动‎器功能，但它的价格‎比软起动器‎贵得多，结构也复杂‎得多。

ABB PSS系列‎软启动器有3个旋转‎设定开关合‎一个2位拨‎动开关，对于各种不‎同的应用场‎合都能完成‎基本的参数‎设定。

1．启动曲线——设定启动时‎电压提升的‎时间说明：斜坡升压软‎起动。

这种起动方‎式最简单，不具备电流‎闭环控制，仅调整晶闸‎管导通角，使之与时间‎成一定函数‎关系增加。

其缺点是，由于不限流‎，在电机起动‎过中，有时要产生‎较大的冲击‎电流使晶闸‎管损坏，对电网影响‎较大，实际很少应‎用。

启动时间可‎在1-30秒内调‎整。

2．停止曲线——设定停止时‎间电压下降‎的速度说明：电机停机时‎，传统的控制‎方式都是通‎过瞬间停电‎完成的。

但有许多应‎用场合，不允许电机‎瞬间关机。

例如：高层建筑、大楼的水泵‎系统，如果瞬间停‎机，会产生巨大‎的“水锤”效应，使管道，甚至水泵遭‎到损坏。

为减少和防‎止“水锤”效应，需要电机逐‎渐停机，即软停车，采用软起动‎器能满足这‎一要求。

软起动器中‎的软停车功‎能是，晶闸管在得‎到停机指令‎后，从全导通逐‎渐地减小导‎通角，经过一定时‎间过渡到全‎关闭的过程‎。

停车的时间‎根据实际需‎要可在0 ~ 30s调整‎。

软起动器操作手册软起动器操作手册一、设备介绍软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。

其操作使用需要一定的专业知识和技能，为了确保软起动器的正常运行和延长设备寿命，建议用户严格按照操作手册进行操作。

二、操作步骤1、打开软起动器的外壳保护门，将电机及传动部分正确安装并连接好。

2、连接输入电源，将电源线接入软起动器的输入端子。

注意三相电源需要保持平衡，不能出现缺相的情况。

3、连接输出电源，将电动机线接入软起动器的输出端子，注意线的颜色要与电机接线盒的颜色一致。

4、打开软起动器电源开关，此时电源指示灯应显示为亮。

5、调整电机的起动参数，包括初始电压、全电压和加速时间等。

这些参数可以根据电机的具体需求进行调整。

6、关闭外壳保护门，确保其紧密关闭。

7、在起动前应检查电源是否正常，手动检查软起动器的操作是否顺畅。

8、起动电机，观察电机的运行状态和软起动器的显示面板信息。

9、在电机运行过程中，要定期进行维护和检查，确保设备的正常运行。

三、注意事项1、操作过程中应切断电源，防止意外触电。

2、在调整电机参数时，应遵循厂家提供的建议范围，不得随意修改。

3、在安装和维修过程中，应使用厂家指定的工具和备件，不得使用其他替代品。

4、定期清理软起动器内的灰尘和杂物，保持设备清洁。

5、若出现故障，应立即切断电源，并联系专业人员进行维修。

四、常见故障及排除方法1、电机不能起动：检查电源是否正常，检查软起动器输入电源是否缺相，检查电机参数是否设置正确。

2、软起动器显示故障：查看故障代码，根据故障代码查找故障原因，并采取相应措施排除故障。

3、电机运行过程中出现异常声音：检查电机是否负载过大，检查电机参数是否设置正确，检查电机轴承是否损坏。

4、软起动器外壳发热：检查散热是否良好，检查内部元件是否损坏。

五、维护与保养1、定期检查软起动器的外壳保护门是否紧闭，以确保良好的散热性能。

2、定期清理软起动器内部的灰尘和杂物，防止对设备运行产生不良影响。

施耐德ATS48软起动器快速调试手册 适用范围：施耐德ATS48系列软起动器。

接线示意图参数设置：设置菜单Set如果惯性比较大，可提高初始起动转矩应对。

建议不超过50%。

加速时间是指力矩从0到额定力矩的上升时间，并不是指实际上的切换时间。

切换旁路时间一般小于此时间。

此软起动具有软停止功能，但是并不经常应用。

停机类型选择自由停车即可。

保护菜单Pro跟据负载的特性选择电机热保护值。

可有10、15、20三档建议选择。

如果出现起动过载现象，建议逐级提高电机热保护值。

如果设为20依然过载，建议检查设备是否完好。

在某特殊工艺条件下，设备负载可能会突然产生变化。

造成缺相故障误报，建议缺相阀值设置为5%。

出厂值为10%。

高级设定菜单drC小电机模式适用于一般参数调试，但是功率不能小于软启动器额定功率的20%。

I/O菜单（IO）R1继电器一般设置为故障继电器，接入二次回路（参考二次接线图）。

R2继电器功能固定，为旁路接触器吸合信号。

AO输出配置为4-20mA信号，输出电机电流信号。

模拟信号输出比例表示，4-20mA对应0-200%电机额定电流。

好处在于可以通过DCS指示电机过流等状态。

我厂各机台基本都为此设置方式。

注意事项：参数设置中未提及的参数，参考说明书谨慎设置。

如使用旧软启动器，建议恢复出厂设置。

如果由于参数设置问题造成无法正常运行。

建议恢复出厂设置，后按照本手册重新设置。

参数组根据实际情况进行修改。

关于热保护复位PRO菜单下RTH。

当软起动器多次出现热动作后，软启内部储存电机热状态计算值（随时间递减）。

此功能模拟电机热保护，即为保护电机需要时间进行冷却。

但紧急情况下需要马上开机，可通过此参数复位此数值（不复位可造成再次热动作）。

但如果真实发生电机过热，复位此参数马上开机可能损伤电机。

更多功能应用参考相应说明书。

应用经验：编写：李鑫2015/9/10。

软启动器以体积小，转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多的应用，大有取代传统的自耦减压、星－角等启动器的趋势。

由于软启动器是近年来新发展起来的启动设备，在设计、安装、调试和使用方面还缺少指导性的规范与规程。

我们在软启动器的安装、调试工作中也遇到了一些实际技术问题。

例如：不同启动负载软启动器的选型、软启动冲击电流与过流保护定值的配合、软启动设备容量与变压器容量的关系等问题。

1、软启动器简介目前，市场上常见的软启动器主要有电子式、磁控式和自动液体电阻式等类型。

电子式以晶闸管调压式为多数。

变频器在某种意义上也是一种软启动器，而且是能够真正地实现软启动的启动器，只是造价要高些。

晶闸管式软启动器是串接在电源与电动机之间的三组正反向并联的晶闸管，通过微电脑控制触发导通角实现交流调压。

晶闸管式软启动器的启动方式有斜坡电压型、突跳加斜坡电压型和限流型等可供选择。

磁控式软启动器是利用磁放大器原理制造的串联在电源和电动机之间的三相饱和电抗器构成的软启动装置。

启动时通过数字控制板调节磁放大器控制绕组的激磁电流，改变饱和电抗器的电抗值调节启动电压降，实现电动机软启动。

不论晶闸管式软启动器还是磁控式软启动器在启动时只能调节输出电压，达到控制启动时的电压降、限制启动电流的目的。

一般的软启动器不能调节电源频率，也就不能象变频器那样从零频零压开始启动电动机，实现无冲击启动。

实际上软启动器在启动设备时还是要产生一定的冲击电流的；斜坡电压型控制软启动器的启动时的电压、电流变化曲线见图1所示。

晶闸管式软启动器采用斜坡电压启动时，开始时要使软启动器输出一个初始电压（初始电压在80~280V之间可以调节），使电动机产生足以克服机械设备的静摩擦的初始转矩，拖动设备开始转动，启动电流为I s。

在微电脑的控制下，继续增加输出电压使电动机加速。

当软启动器的输出电压接近额定电压时，电动机就已达到额定转速，I s降为负荷电流I n。

北京东方欣博通机电工程技术有限公司编号：ONBQCTD004NewBaronSOLCON中压软起动器现场调试规约(依据：GB/T19001-2000 idt ISO9001:2000标准)版本/修改： A/0编制：审核：批准：受控号：受控状态：年月日发布年月日实施1目的本作业指导书的目的是为东方欣博通公司现场服务人员调试-启动SOLCON中压软起动器提供指导。

2适用范围本作业指导书涵盖现场调试全过程活动。

3职责执行本文件是现场服务工程师的职责。

4工作流程4.1 调试准备工作：4.1.1 接收任务：由部门主管或协调员向指定现场服务人员分发任务书。

服务人员得到口头或书面通知。

4.1.2 任务核对：现场服务人员在接到任务后，应仔细阅读该项目技术协议书及相关图纸，资料等。

了解技术协议规定的服务范围，核对设备等级，控制方式，提供资料数目，所需备件或其它元器件等。

4.1.3 确认任务：现场服务人员在收到任务后应立即向相应的客户确认调试任务。

请用户应填写“SOLCON 中压软起动器现场调试确认书”确认内容包括软启动台数，安装情况，现场是否具备调试及带负载条件。

调试条件：现场室内环境及照明条件，低压控制电源是否具备，请用户准备4-20KW低压电机等。

带载条件：高压柜应调试完毕，高压电缆已做好并通过耐压试验，高压电机应具备运行条件，负载及工艺装置应符合运行条件等。

4.1.4准备调试计划及培训计划等文件：在得到用户调试确认后，根据机器数量及现场情况准备调试计划，日程安排及培训计划等文件，并通知用户安排人员协助调试。

4.1.5 准备资料及调试工具：准备该项目相关资料，图纸及向用户提供的资料，准备调试工具，准备备件或其它元器件。

4.1.6 填写出差申请现场服务人员在完成以上工作后，应填写出差申请。

出差申请表应体现：项目号，调试任务，调试确认，调试计划，准备工作等内容。

4.2 现场软启动器的检查确认4.2.1现场调试前确认项目a)软起动器控制方式的确认。

软启动器的调试和维护【摘要】本文主要阐述了软启动器的调试和测试、维护等技术问题，提出了提高软启动系统工作可靠性措施。

【关键词】软启动器；调试；维护软启动器的调试要先了解生产工艺传动控制系统的设计原理、性能参数和各种指标，掌握系统中各个元器件及控制单元的性能。

同时，要按制定的调试计划进行调试。

1、软启动器的调试和测试1.1通电检查和参数预置先进行通电前的一般性检查，之后再做通风后检查。

然后做参数预置。

（1）通电后的检查要检查输入电压正确与否、三相是否平衡；变压器、电抗器是否有异常的响声或怪味；冷却风扇通风道有无异常声音或异常振动，进、排气口有无堵塞；装置内部的电器元件动作时，出现的冲击振动，不可造成同一装置内或相临装置内电器元件的误动作。

（2）参数预置。

新的软启动器在通电时，输出端先可不接电动机，在掌握的基础上进行各种功能检查和参数设置。

一是熟悉键盘，即了解键盘上的各键功能，进行试操作，并观察显示的变化状况等。

二是把外接输入的控制线接好，再逐项检查各个外接控制功能的执行状况。

三是按说明书进行“启动”和“停止”的操作，观察软启动器的工作状况是否正常，并熟悉键盘的操作。

四是进行参数初步设置，根据功能参数设置的方法和步骤在产品说明书中的介绍进行设置，注意容易观察的项目检查软启动器的执行状况是否与设置符合。

软启动器有以下几个基本参数：装置进线电压；电动机额定电压；电动机额定电流；选择控制方式；按负载状况，设置与控制方式参数。

1.2空载试验将软启动器的输出端接上电动机，电动机尽量与负载机械脱开，进行通电试验，这是为了观察软启动配上电动机后的工作状况，并校正电动机的旋转方向。

试验按步骤进行：合上电源，先设置较小的点动电压，启动一下看，旋转方向是否正确，若方向相反，要立即纠正；观察和校准软启动器的电流测量和显示值；选择控制方式，设置相关参数，启动电动机使其运行一段时间；判断机组的运行噪声、振动有无异常，并采取措施；若正常再进行重复试验。

软起动器操作手册软起动器是一种常用的工具，用于快速启动和访问电脑中的各种软件和文件。

本操作手册将指导用户如何正确使用软起动器，并提供一些有用的技巧和建议。

第一部分：安装和设置1. 下载和安装软起动器首先，用户需要在官方网站上下载软起动器的安装程序。

确保从可靠的来源下载，以确保软件的完整性和安全性。

2. 打开软起动器安装完成后，在电脑的桌面或任务栏上找到软起动器的图标，并双击打开。

3. 配置软起动器在首次打开软起动器时，用户需要进行一些基本的配置。

这包括选择启动器的样式和布局，设置快捷键绑定以及添加需要启动的软件和文件。

第二部分：添加软件和文件1. 添加常用软件软起动器的主要功能是让用户能够快速启动他们经常使用的软件。

为此，用户可以点击软起动器界面上的“添加软件”按钮，并选择他们想要添加的软件。

2. 添加文件和文件夹除了启动软件，软起动器还可以用于快速访问用户经常使用的文件和文件夹。

用户可以点击软起动器界面上的“添加文件”或“添加文件夹”按钮，并选择他们想要添加的文件或文件夹。

第三部分：使用技巧和建议1. 设定快捷键软起动器允许用户为每个添加的软件和文件设定特定的快捷键。

这样，用户只需按下键盘上的特定组合键，即可快速启动所需的软件或打开文件。

2. 分类整理对于拥有大量软件和文件的用户来说，将它们按类别整理是一个好主意。

例如，可以创建一个“工作”文件夹，其中包含所有与工作相关的软件和文件；或者创建一个“娱乐”文件夹，其中包含所有与娱乐活动相关的软件和文件。

这样做可以使软起动器更加整洁和易于管理。

3. 预览功能有些软起动器提供预览功能，允许用户在鼠标悬停在软件或文件上时查看其内容。

这对于快速查看文件内容或了解软件的最新状态非常有用。

4. 权限管理如果您与其他人共享电脑，您可以设置软起动器的权限，确保只有您或授权人员能够访问特定的软件和文件。

第四部分：常见问题解答1. 我找不到安装的软起动器图标怎么办？请确保安装程序已成功完成，并尝试重新启动电脑。

立式剪板机软启动器的开通调试步骤立式剪板机是一种常见的金属加工设备，用于进行金属板材的剪切和切割。

而软启动器则是用于控制剪板机电机启动的电子设备，在开机时能够实现缓慢启动和逐渐增加电流，保护设备及电路，延长设备使用寿命，同时做到节约能源及减少噪音等效果。

因此，在使用立式剪板机时接入软启动器是十分必要的。

接下来，本文将详细介绍软启动器的开通调试步骤。

一、软启动器的安装准备1. 根据现场要求进行相关接线工作，确认好软启动器及其接线口的正确位置；2. 根据厂家提供的产品说明及图示，搭接软启动器及电控柜之间的现场总布线；3. 进行所有设备的电气调试，先检查软启动器是否适配剪板机的动力系统，并按照机台额定电压和电流进行调试和设置；4. 在电气调试完成后，设备可以进行道路试运转一次，确认系统正确度和软启动器是否正常启动。

二、软启动器的开通调试1. 力控按钮的位置，将按钮设在就近安全位置，方便对机台进行开机控制；2. 打开剪板机配电箱，确认开机、停机、加减速等按钮的正常状态；3. 开启软启动器电源，并进行相关电能测量，监控电压和电流的波动情况；4. 设置软启动器启动时间，此操作是为了保护机台及其相关设备的运作正常；5. 设置软启动器的电流上升时间，根据机台的要求预先设好电流范围，从而避免因负载过重而导致的开机故障；6. 软启动器开机时间的记录，可根据电机的规格及负载预设好时间，这样有利于评估机台的使用情况；7. 记录软启动器的功率因数，根据实现的加速度和额定电流来设置；8. 软启动器的保护功能的设置，为保护设备及其相关元件，应对过流过载等故障进行阻挡，确保设备长期的可靠使用。

总之，软启动器的开通调试是立式剪板机的重要一步。

只有在严格遵守上述步骤的前提下，才能保障机台正常运转，同时减少设备故障的发生。

并加快了机台启停速度，提高了生产效率。

最终达到保护环境、降低能源消耗、降低生产成本等效果。

在软启动器的开通调试过程中，需要注意以下几个方面：首先是设备的安全问题。

施耐德ATS22软启动器使用说明施耐德ATS22软启动器是一种高科技的电器，是用来控制电机启动和运转的，具有防止过载、电压不稳定、欠电压等问题的功能，可保护电器的安全，延长其使用寿命。

第一步：初始设置在安装ATS22软启动器之前，需要先做一些设置以确保电器的正常运行。

首先需要确保电器的安装位置水平稳定，然后按照说明书的步骤连接电源和电机。

接着，需要进行ATS22的初始设置。

首先需要设置行程量（FLC、FLC从0到100，在小于FLC时电流会逐渐增大）以及预警保护等级（有1~6级可选，级别越高保护越强）等。

第二步：启动启动ATS22软启动器之后，需要进行一些电机的监测和运行。

首先需要检查电机的运转情况，确保电机运转平稳、电流不超过额定电流、电压不超过额定电压等。

如果出现问题，需要及时关机进行维修或调试。

同时，需要注意对电器的保护。

ATS22软启动器有多种功能，例如内部保护、控制和监控等。

需要保持电器处于最佳状态，避免电路短路、损坏等情况的发生。

第三步：调试和维护调试和维护是ATS22软启动器的重要工作，可确保电器始终处于良好状态。

调试可根据不同电机的特性选择不同启动方式，以达到最佳的效果，例如定扭矩加速、恒扭矩加速、恒力矩启动等。

同时，还需要对电器进行维护。

例如定期检查电路的状态，清洁连接部位，检查电机连接情况等。

保持电器的清洁干燥，确保电路线路无故障，可延长电器的使用寿命。

总结施耐德ATS22软启动器是一款功能强大、安全可靠的电器。

在使用过程中，需要注意初次设置、启动、调试和维护等过程。

通过这些步骤，可以确保电器始终处于最佳状态，为产线的运行提供有力的保障。

区域治理PRACTICE高压软启动器调试、试车过程中的问题及处理中国平煤神马集团尼龙科技有限公司 高磊摘要：大容量高压电动机直接起动，起动电流在额定电流的6—8倍（有些更大），对电网冲击大，容易引起保护跳闸；长期将降低电动机的绝缘，缩短电动机的寿命。

利用软启动器提供电动机起动转矩（启动电流），一般是提供1—4倍（最大5倍）的额定电流可调。

变压器容量可以相对将低容量，节约投资，实现节能的效果。

本文通过高压软启动器在生产中的实践调试应用过程，介绍调试过程中的一些体会，给今后同类设备的应用与调试、维护提供一定的检修运维经验。

关键词：高压软启动器；空压机；耐压试验；接触器；导磁率中图分类号：TM923.62 文献标识码：A 文章编号：2096-4595（2020）27-0236-0001一、试车组织湖南省安装公司总包单位总协调，负责试车方案的编制报送甲方及监理审批，负责联系空压机厂家到场接线调试，试车技术指导；负责组织具备工艺试车条件。

二、试车主体设备介绍空压机主机本体为阿特拉斯科普柯生产的一体式离心式空压机；主机旁电气控制箱：控制一台排烟风机0.18KW、一台油泵1.5KW、电磁阀等，电源380V。

主电机参数：电机额定容量：2250KW，额定电流：146A。

三、高压软启动器原理本次高压电机软启动器是采用在高压电动机的起动回路中串联可调电感线圈，以达到电动机启动电压可调的软起动效果。

其工作原理是：通过改变电感线圈磁场中磁介质的导磁率，而改变线圈的磁场强度，使电感线圈的电感（阻抗）值在预定的时间内由大到小，达到线圈电感（阻抗）值可调，使电动机端电压逐渐上升至全压，实现电动机的软起动。

简单地说就是：机械调电感原理，当电机起动完毕后就转入旁路运行，软起动自动退出，这适用于异步鼠笼电机和同步电机。

四、空压机试车流程（1）试车方案已审批；（2）电气高压10KV供电系统已具备带负荷试车条件；（3）高压柜一次、二次电缆接线完成、相关电气实验已完成（电缆耐压试验、综合保护器保护定值效验、电源进线保护定值效验设定、上级总变电源馈线定值效验）；（4）空压机现场低压盘柜电源电缆接线完成，并做绝缘测试。

施耐德变频器，软启动器调试方法更新版一：软启动器调试方法按下箭头找到SET，点进去找到IN（电流），1000方45A，1500方72A确定后退出回到IN，再向下点找到ACC，调整为8S，1000、1500方通用确定后退出回到SET，按下箭头找到IO，找到L14，进去找到L15点确定再次确定后退出回到SET，按下箭头即可找到ST2，点进去找到IN2，1000、1500按照原来的设置45A、72A，确定后退出回到IN2，按下箭头找到AC2，调整为8S，1000、1500方通用，即可完成设置二：变频器的设置方法1：按住导航按钮，旋转到SET（设置）菜单，按进去旋转至ACC（加速时间），按进去把默认的3S调整至30S，按ESC退出至ACC，然后旋至DEC（减速时间），同样的方法时间调整为30S，安ESC退出至DEC，同理调整HSP（高速频率）为60Hz，如果不是这个低频最高也超过不了，同理旋转至ITH（电机热电流），一般为电机额定电流的1.2-1.5倍，一般1000方为8A，1500方为14A。

2：设置完毕后按ESC返退至SET，再旋至drC（电机控制）菜单，核对上面的参数，旋转导航按钮即可，bFr（标准电机频率）为50Hz，UnS（电机额定电压）为400V，FrS （电机额定频率）为50Hz，nCr（电机额定电流），1000方为6.7A，1500方为11.6A，nSP（电机额定速度），一般为1250-1450rpm不等，COS（电机功率因素）为0.87-0.93，具体看铭牌。

3：设置完毕后按ESC返退至drC，再旋至IO（输入/输出配置）菜单，旋转导航按钮至AO1t（电压电流源类型），旋至4A（电流4-20mA信号），在退出旋至dO（模拟/逻辑输出），调整为OFr。
