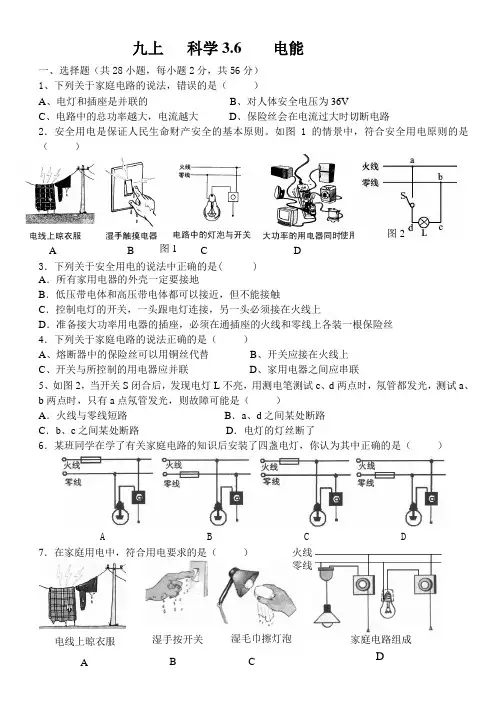

九上 科学3.6 电能一、选择题(共28小题,每小题2分,共56分)1、下列关于家庭电路的说法,错误的是( )A 、电灯和插座是并联的B 、对人体安全电压为36VC 、电路中的总功率越大,电流越大D 、保险丝会在电流过大时切断电路2.安全用电是保证人民生命财产安全的基本原则。
如图1的情景中,符合安全用电原则的是( )3.下列关于安全用电的说法中正确的是( )A .所有家用电器的外壳一定要接地B .低压带电体和高压带电体都可以接近,但不能接触C .控制电灯的开关,一头跟电灯连接,另一头必须接在火线上D .准备接大功率用电器的插座,必须在通插座的火线和零线上各装一根保险丝4.下列关于家庭电路的说法正确的是( )A 、熔断器中的保险丝可以用铜丝代替B 、开关应接在火线上C 、开关与所控制的用电器应并联D 、家用电器之间应串联5、如图2,当开关S 闭合后,发现电灯L 不亮,用测电笔测试c 、d 两点时,氖管都发光,测试a 、b 两点时,只有a 点氖管发光,则故障可能是( )A .火线与零线短路B .a 、d 之间某处断路C .b 、c 之间某处断路D .电灯的灯丝断了6.某班同学在学了有关家庭电路的知识后安装了四盏电灯,你认为其中正确的是( )A B C D7.在家庭用电中,符合用电要求的是( )湿手按开关 湿毛巾擦灯泡 电线上晾衣服 家庭电路组成 火线零线 A B C D 图1 图28.如图所示四种情景中,能说明电能转化为机械能的是()2 0 6 6 0(甲)2 0 8 0 4(乙)图39.小刚用图4电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中,当A、B两点间的电阻由5Ω更换为10Ω后,为了探究上述问题,他应该采取的唯一操作是()A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数10、小明学习滑动变阻器的知识后,决定将自己的台灯改为调光式,于是他买了“1W 2kΩ”的电位器一个,装在了台灯(灯泡为“PZ220 60”)上,一开灯,确实能调光,但电位器一会儿就冒起烟了,吓得他赶快扯下了插头。

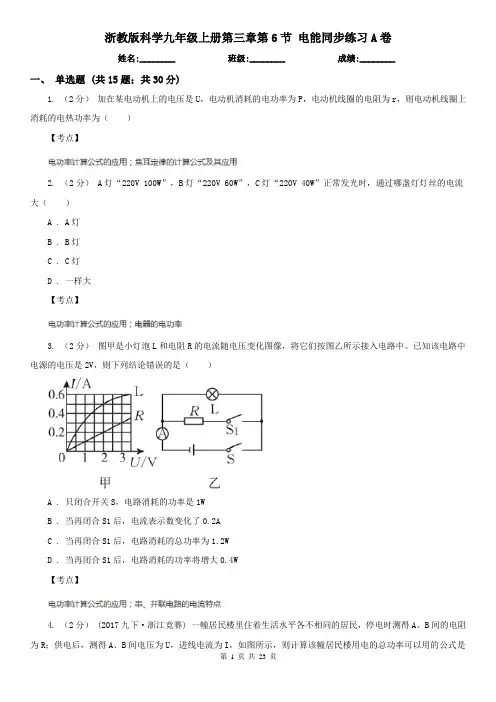

浙教版科学九年级上册第三章第6节电能同步练习A卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题;共30分)1. (2分)加在某电动机上的电压是U,电动机消耗的电功率为P,电动机线圈的电阻为r,则电动机线圈上消耗的电热功率为()【考点】2. (2分) A灯“220V 100W”,B灯“220V 60W”,C灯“220V 40W”正常发光时,通过哪盏灯灯丝的电流大()A . A灯B . B灯C . C灯D . 一样大【考点】3. (2分)图甲是小灯泡L和电阻R的电流随电压变化图像,将它们按图乙所示接入电路中。
已知该电路中电源的电压是2V,则下列结论错误的是()A . 只闭合开关S,电路消耗的功率是1WB . 当再闭合S1后,电流表示数变化了0.2AC . 当再闭合S1后,电路消耗的总功率为1.2WD . 当再闭合S1后,电路消耗的功率将增大0.4W【考点】4. (2分) (2017九下·浙江竞赛) 一幢居民楼里住着生活水平各不相同的居民,停电时测得A、B间的电阻为R;供电后,测得A、B间电压为U,进线电流为I,如图所示,则计算该幢居民楼用电的总功率可以用的公式是()A . P=I2RB . P=U2/RC . P=UID . 前三式均可以【考点】5. (2分)小王家的电能表上标着“600转/千瓦时”。
他用这个电能表来测量某用电器的功率:他把家中的其他用电器都与电源断开,仅让这个用电器工作,5 分钟内电能表的转盘转了30转。
则该用电器的额定功率是()A . 0.01 千瓦B . 0.06 千瓦C . 0.1 千瓦D . 0.6 千瓦【考点】6. (2分)(2019·宁波模拟) 如图所示。
电源电压保持不变。
开关s闭合后。
灯L1、L2都能正常工作,甲、乙两个电表的示数之比是4:5,此时灯L1、L2的电功率之比是()A . 4:5B . 4:1C . 1:4D . 5:4【考点】7. (2分)(2016·缙云) 如果加在某定值电阻两端的电压从6V升高到10V,通过该电阻的电流变化了0.1A,则该电阻的阻值和电功率变化值分别为()A . 40Ω,0.4WB . 40Ω,1.6WC . 10Ω,4.0WD . 10Ω,3.4W【考点】8. (2分)(2020·温州模拟) 家用取暖器有“高”“低”两个档位,档位中的“高”“低”可以用电学中的哪个物理量来描述()A . 电功B . 电功率C . 电能D . 电流【考点】9. (2分) (2018九上·天台月考) 如图所示的四个烧杯中,溶剂都是100克水(常温),溶质依次为NaCl、NaCl、KNO3、 Ca(OH)2 ,且都有2克未能溶解。

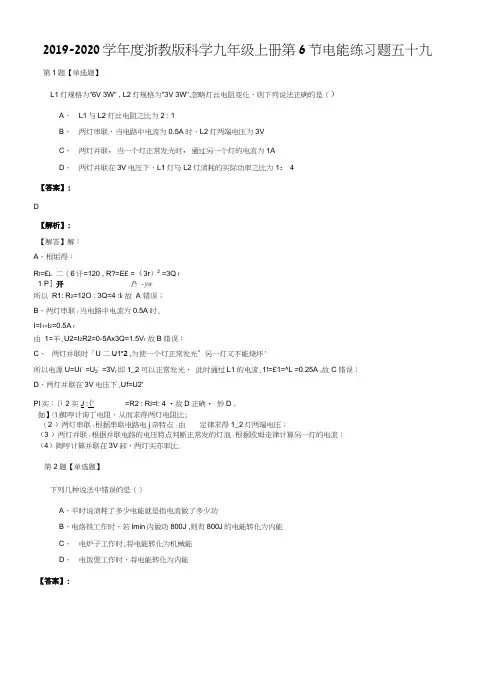

2019-2020学年度浙教版科学九年级上册第6节电能练习题五十九第1题【单选题】L1灯规格为"6V 3W" , L2灯规格为"3V 3W",忽略灯丝电阻变化,则下列说法正确的是()A、L1与L2灯丝电阻之比为2 : 1B、两灯串联,当电路中电流为0.5A时,L2灯两端电压为3VC、两灯并联,当一个灯正常发光时,通过另一个灯的电流为1AD、两灯并联在3V电压下,L1灯与L2灯消耗的实际功率之比为1: 4【答案】:D【解析】:【解答】解:A、根垢得:R I=£L二(6讦=120 , R?=E£ =(3r)2 =3Q f1 P]开P2 -yw所以R1: R2=12O : 3Q=4 :l r故A 错误;B、两灯串联f当电路中电流为0.5A时,I=I1=I2=0.5A r由1=羊,U2=I2R2=0-5Ax3Q=1.5V r故B错误;C、两灯并联时「U二U1“2 ,为使一个灯正常发光”另一灯又不能烧坏'所以电源U=Ui,=U2,=3V r即1_2可以正常发光,此时通过L1的电流,1!=£1=^L =0.25A ,故C错误;D、两灯并联在3V电压下,Uf=U2'Pl实:卩2实J :(' =R2 : Ri=l: 4 •故D正确• 妙D .伽】⑴餌哼计询丁电阻,从而求得两灯电阻比;(2 )两灯串联r根据串联电路电j奈特点r由定律求得1_2灯两端电压;(3 )两灯并联r根据并联电路的电压特点判断正常发的灯泡r根据欧姆走律计算另一灯的电流;(4)陶哼计算并联在3V卸,两灯实亦率比.第2题【单选题】下列几种说法中错误的是()A、平时说消耗了多少电能就是指电流做了多少功B、电烙铁工作时,若lmin内做功800J ,则有800J的电能转化为内能C、电炉子工作时,将电能转化为机械能D、电饭煲工作时,将电能转化为内能【答案】:【解析】:【解答】解:A、平时说消耗了多少电能就是指电流做了多少功,故A正确,不符合题意;B、电烙铁工作时,Blmin内做功800J f则有800J的电自象化为内能,故B正确,不符合题意;C、电炉子工作时,将电昨化为内能,故C错误,符合题意;D、电饭煲工作时,将电瞬化为内能,故D正确,不符合题意・购C .【分析】(1)电功就是消耗电能做的功;(2 )电烙铁、电炉子、电坂煲工作时,电斂化为内能•第3题【单选题】如图甲所示的电路,在滑动变阻器R2的滑片P从B向A滑动的过程中,电压表与电流表示数的变化如图乙所示,则下列说法中正确的是()▲厂77甲乙A、R1的阻值是20QB、当电流表的示数是0.4A时,R2接入电路的阻值是30QC、电源电压是16VD、该电路的最大电功率为7.2W【答案】:A【解析】:【分析】(1)电路图中走值电阻Ri与滑动变阻器R2串联,电流表测串联电路中的电流,电压表测涓动变阻器两端的电压. (2 )串联电路特点:电流处处相等;电源电压等于两用电器两端电压之和.(3 )电功率公式为:P=UI.【解答】要计算电源电压和Ri的阻值可在乙图中任取两个点,根据串联电路中的电压关系f列出方程组求出电压和电阻.取电流I=0.4A时,U=10VfflI=0.6A时f U=6V r根据串联电路中的电压关系可列出方程U=0.4AR!+10VU=0.6ARx+6V联立解得r Ri=20Q , U=18V.所以A正确f C错误;B、当电流表的示数是0.4A时f R2两端电压为10V,所以R2接入电路的阻值是10V/0.4A=25Q , B错误;D、该电路的最大电功率为7.2W f当电流最大时电路电功率最大为:P=18VxO.9A=16.2W r D错误.购A第4题【单选题】电流经过小灯泡做功30J ,则30J等于()A、30C/SB、30V/AC、30V-A-SD、1V-A【答案】:C【解析】:【解答】由电功公式W = UIt可知U的单位是V ,啲单位是A f啲单位是s ,故1J=1V-A-S . [分析]轄对换单位的刪.第5题【单选题】如图甲所示,电源电压U0保持不变,滑动变阻器的电阻与其接入电路的长度成正比;开关闭合前,滑动变阻器的滑片P 在最右端,闭合开关后,滑片P向左滑过一段距离x后电流表才有示数,这是由于变阻器岀现了一定的故障。

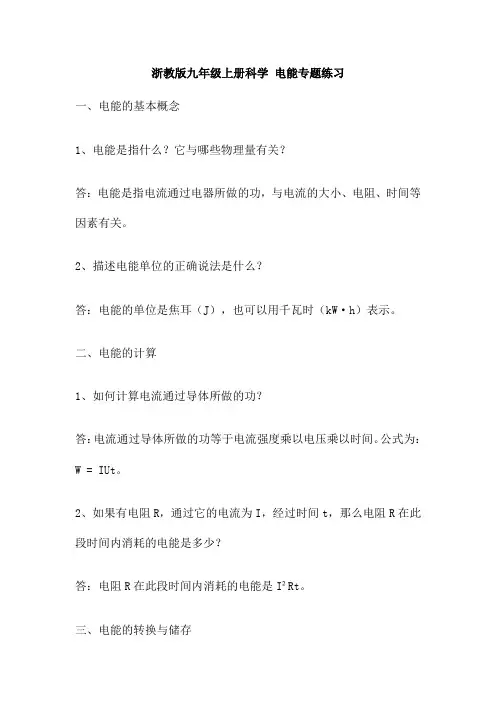

浙教版九年级上册科学电能专题练习一、电能的基本概念1、电能是指什么?它与哪些物理量有关?答:电能是指电流通过电器所做的功,与电流的大小、电阻、时间等因素有关。
2、描述电能单位的正确说法是什么?答:电能的单位是焦耳(J),也可以用千瓦时(kW·h)表示。
二、电能的计算1、如何计算电流通过导体所做的功?答:电流通过导体所做的功等于电流强度乘以电压乘以时间。
公式为:W = IUt。
2、如果有电阻R,通过它的电流为I,经过时间t,那么电阻R在此段时间内消耗的电能是多少?答:电阻R在此段时间内消耗的电能是I²Rt。
三、电能的转换与储存1、电能可以转换成哪些形式的能量?举例说明。
答:电能可以转换成机械能、热能、光能、化学能等。
例如,电动机可以将电能转换成机械能;电炉可以将电能转换成热能;电灯可以将电能转换成光能和热能;电池可以将电能转换成化学能。
2、描述电容器在电能储存中的作用。
答:电容器可以储存电能。
当电容器与电源相连时,电能会被储存起来;当电容器与用电器相连时,储存的电能可以被释放出来。
四、安全用电与节能减排1、简述安全用电的基本原则。
答:安全用电的基本原则是不要接触低压带电体,不要靠近高压带电体,不要弄湿电器设备,不要私拉乱接电线。
2、列举日常生活中节能减排的方法。
答:日常生活中节能减排的方法包括:使用节能灯具,购买节能家电,合理使用空调设备,减少用水量等。
我们还可以选择公共交通工具,减少私家车的使用,以减少能源消耗和环境污染。
浙教版九年级上册科学电能电能:九年级科学课程电能是现代社会的基础能源之一,它的重要性不容忽视。
在浙教版九年级上册科学课程中,我们将深入探讨电能这一主题,以帮助学生们更好地理解电能的性质、转换和应用。
一、电能的基本性质电能是一种能量,它可以通过各种形式如电力、热能、光能等被转化和利用。
电能的单位是瓦特(W),它表示每秒钟转换或消耗的能量。
电能的转换效率取决于电源、线路和用电器的效率。
浙教版九年级科学上册:3.6电能同步练习一、选择题(本大题共15小题,共60.0分)1.智能手机频繁的使用会导致它的电能消耗很快,当手机“电量”所剩无几时,通常可以将其设置成“省电模式”来延长待机时间,这是通过以下哪种方式实现的A. 增大电池电压B. 增加总功率C. 减小总功率D. 降低散热能力2.下列数据与事实相差较大的是()A. 教室内一盏日光灯的功率约为40WB. 你正常步行的速度约为1m/sC. 使人体感觉舒适的环境温度为25℃左右D. 冬天湖州仁皇山顶的气压约为1.5×105Pa3.在电源电压不变的电路中,为了使在相等时间内电流对电阻丝做的功减为原来的一半,采取的方法是( )A. 使电阻丝的阻值减为原来的一半B. 使电阻丝的阻值增加为原来的两倍C. 使电阻丝的阻值减为原来的四分之一D. 使电阻丝的阻值增加为原来的四倍4.如图所示电路中,电源电压恒为6V,定值电阻R1为10Ω,滑动变阻器R2的规格为“20Ω0.5A”,电压表量程为0~3V,电流表量程为0~0.6A。
则( )A. 电压表测量的是电阻R1两端的电压B. 为了保证电路中各元件安全工作,变阻器R2接入电路的阻值范围是2~10ΩC. 当变阻器R2的滑片P向左移动时,电压表的示数变小D. 当变阻器R2接入电路中的阻值是8Ω时,通电1min电阻R1产生的热量是53.3J5.如图所示电路,电源电压不变,R是定值电阻。
将一个“6V,2W ”的小灯泡接在a、b两点间,小灯泡恰能正常发光;若换一个“6V,3W”的小灯泡接在a、b两点间,则这个小灯泡()A. 比正常发光时暗些B. 比正常发光时亮C. 恰能正常发光D. 灯丝将会被烧坏6.小明以塑料为连接轴将两个玩具电机的转轴连接起来,并连接如图所示的电路,开关S闭合后,灯泡发光。
下列说法不正确的是A. 甲电机相当于发电机B. 乙电机相当于电动机C. 改变电池的节数,灯泡亮度发生改变D. 将电源正负极对调,灯泡亮度发生改变7.如图所示,干路上的电流I恒为1A不变,滑动变阻器规格为“15Ω 1A”,小灯泡L上标有“6V3W”字样。

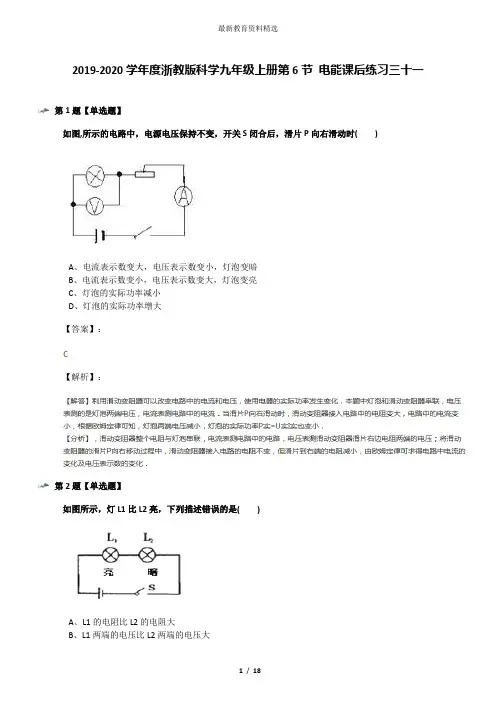

2019-2020学年度浙教版科学九年级上册第6节电能课后练习三十一第1题【单选题】如图,所示的电路中,电源电压保持不变,开关S闭合后,滑片P向右滑动时( )A、电流表示数变大,电压表示数变小,灯泡变暗B、电流表示数变小,电压表示数变大,灯泡变亮C、灯泡的实际功率减小D、灯泡的实际功率增大【答案】:【解析】:第2题【单选题】如图所示,灯L1比L2亮,下列描述错误的是( )A、L1的电阻比L2的电阻大B、L1两端的电压比L2两端的电压大C、通过L1的电流比L2的电流大D、L1的实际功率比L2的实际功率大【答案】:【解析】:第3题【填空题】“环保,节能”是当今倡导的主题,太阳能热水器已走进千家万户,现使用太阳能热水器使60kg的水由25℃升高到75℃时,水所吸收的热量为______J,若这些热量由焦煤完全燃烧时提供,则需要______kg 焦煤.(q焦煤=3.0×10^7J/kg)【答案】:【解析】:第4题【填空题】如图所示,电源电压恒定不变,小灯泡L标有“6V0.6W”的字样,R为定值电阻,闭合S1 ,断开S2 ,小灯泡正常发光;若再闭合S2 ,发现电流表示数变化了0.3A,则R的阻值为______Ω,此时灯泡L和电阻R消耗的功率之比为______.【答案】:【解析】:第5题【填空题】如图所示的电路中,电源电压保持不变,R1=10Ω.当开关S1闭合,S2、S3断开时,电压表的示数为U1 ,R2消耗的功率为P2;当开关S1、S2、S3都闭合时,电压表的示数为U1′,R2消耗的功率为P2′,且电流表A1的示数为0.9A.已知U1:U1′=1:6,P2:P2′=1:9,则开关S1闭合,S2、S3断开时,电流表A2的示数为______A;开关S1、S2、S3都闭合时,R2和R3消耗的总功率为______W.【答案】:【解析】:第6题【解答题】绿色能源电动汽车(如图)的电动机的最大功率为280kW,持续输出功率为100kW;电池容量为71.28kW·h,充满电连续行驶里程(100km/h等速状态下)为500km;电池可以通过家用220V电源直接充电,充满电时间为6h,请根据以上信息完成下列问题:汽车高速行驶时对地面的压力______静止时对路面的压力(填“大于”或“小于”)。

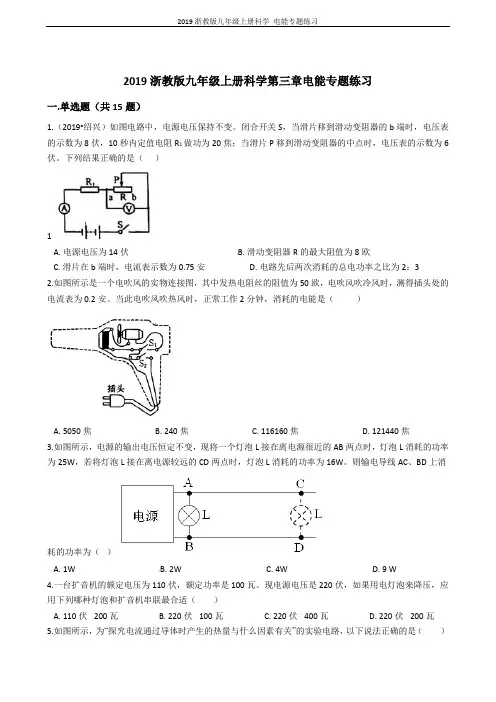

2019浙教版九年级上册科学第三章电能专题练习一.单选题(共15题)1.(2019•绍兴)如图电路中,电源电压保持不变。
闭合开关S,当滑片移到滑动变阻器的b端时,电压表的示数为8伏,10秒内定值电阻R1做功为20焦;当滑片P移到滑动变阻器的中点时,电压表的示数为6伏。
下列结果正确的是()1A.电源电压为14伏B.滑动变阻器R的最大阻值为8欧C.滑片在b端时,电流表示数为0.75安D.电路先后两次消耗的总电功率之比为2:32.如图所示是一个电吹风的实物连接图,其中发热电阻丝的阻值为50欧,电吹风吹冷风时,测得插头处的电流表为0.2安。
当此电吹风吹热风时,正常工作2分钟,消耗的电能是()A.5050焦B.240焦C.116160焦D.121440焦3.如图所示,电源的输出电压恒定不变,现将一个灯泡L接在离电源很近的AB两点时,灯泡L消耗的功率为25W,若将灯泡L接在离电源较远的CD两点时,灯泡L消耗的功率为16W。
则输电导线AC、BD上消耗的功率为()A.1WB.2WC.4WD.9 W4.一台扩音机的额定电压为110伏,额定功率是100瓦。
现电源电压是220伏,如果用电灯泡来降压,应用下列哪种灯泡和扩音机串联最合适()A.110伏200瓦B.220伏100瓦C.220伏400瓦D.220伏200瓦5.如图所示,为“探究电流通过导体时产生的热量与什么因素有关”的实验电路,以下说法正确的是()A.闭合开关S1、S2,通过三根电阻丝的电流相同B.先闭合开关S1,再闭合开关S2,电流表示数保持不变C.先闭合开关S1,再闭合开关S2,通过右容器中电阻丝的电流变小D.闭合开关S1、S2一段时间后,右边U形管内的液面比左边U形管内的液面高6.太阳能公路由三层组成:最上层为半透明的保护层,保护内部元件的同时也可以让太阳光透过;中间层为太阳能电池,用来产生电力;最底下的一层则用来隔绝土壤的湿气,避其影响到内部的线路.该设计可以将电力储存起来供给照明,同时也可以起加热的作用,避免冬天路面结冰.下列说法错误的是()A.中间层太阳能电池主要是利用太阳能转化为化学能B.最底层主要是为防止电路短路C.该设计可以起加热的作用,是利用电流的热效应D.冬天路面结冰,人容易摔倒是因为接触面越光滑,摩擦力越小7.如图所示是一种家用挂烫机,接通电源后水槽中的水被加热,形成的水蒸气通过弯曲导气管从喷头喷出,快速除去服装上的褶皱,使用方便.下列关于挂烫机的说法中不正确的是()A.采用三脚插头,是为了防止漏电时发生触电事故B.使用时手应远离喷头的出气口,防止水汽化时放热将手烫伤C.挂烫机消耗的电能主要转化为水槽内部水的内能D.挂烫机所使用的电能属于二次能源8.如图所示是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值。
九上科学3.6 电能题型一:电能表1.双十二小红家买了个电烤箱铭牌上标有“220V,1210W”,该电烤箱正常工作一小时所消耗的电能可以供5盏20瓦的节能灯工作 12.1 小时,当电烤箱工作时,家里标有“2000r/kW·h”字样的电能表转盘在18秒内转了10转,则实际功率是 1000 W,造成这种情况的原因可能是。
2.小明家电能表如图所示,与此电能表相连的用电器已经消耗了1020 kW•h的电能。
小明在用电高峰期,关闭其它用电器,只把额定电压为220V、额定功率为1210W的电烤箱接入电路中(电阻恒定不变),发现36s内电能表表盘转了30转,这段时间电烤箱消耗的电能为 3.6104 J,用电高峰期的实际电压为200 V。
题型二:小灯泡问题3.某科学小组用L1、L2两个小灯泡及其它必要元件,设计了如图甲、乙、丙三个电路,电源电压相同且恒定不变,闭合开关后电路消耗的总功率P甲、P乙、P丙的关系是()A.P乙<P甲<P丙B.P甲>P乙>P丙C.P甲=P乙=P丙D.P甲<P丙=P乙4.甲、乙两只白炽灯的铭牌如图所示,下列分析正确的是()A.甲灯消耗的电能一定比乙灯多B.若将两灯并联接入电压为220V的电路,甲灯比乙灯亮C.若将两灯串联接入电压为220V的电路,两灯都能正常发光D.若灯丝的材料、长度相同,乙灯的灯丝比甲灯的灯丝粗5.将两只额定电压相同的小灯泡L1、L2串联在电路中,如图所示。
闭合开关后,发现灯L1较亮,灯L2较暗,其原因是()A.灯L1额定功率较大B.灯L1的电阻较大C.灯L2两端电压较大D.通过灯L2的电流较大6.图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象,小灯泡和电阻的连接情况如图乙所示,电源电压8V,下列说法正确的是()A.小灯泡电阻随温度的增大而减小B.灯泡的实际电功率为0.6 WΩD.定值电阻的电功率为0.8 W7.如图所示,电压表示数为9 V恒定不变,当滑动变阻器滑片P在某点时,标有“6 V 3W”字样的小灯泡恰能正常发光,则变阻器R连入电路部分的电阻值是__ __Ω,若滑动变阻器滑片P向右滑动,灯泡将__ __(选填“变亮”或“变暗”)。
2019-2020学年浙教版九年级上册 3.6 电能同步练习D卷姓名:________ 班级:________ 成绩:________一、选择题1 . 下列家用电器主要利用电流热效应工作的是()A.电视机B.电饭煲C.电风扇D.洗衣机2 . 下列电流做功的实例中,主要是电能转化为化学能的过程是()A.电流流过电炉B.电流流过白炽灯泡C.给蓄电池充电D.电流流过喇叭的线圈,喇叭发声3 . 小明探究增强电磁铁的磁力时,在竖直弹簧上安装一个空心小铁块,上端放个带铁芯的螺线管,用一节电池供电,R 是滑动变阻器,可移动 P 改变R 的阻值。
若要弹簧的长度变长,下列操作中可行的是A.在电路中串联一个定值电阻B.将P点向左移动C.抽出电磁铁内部铁芯D.把电池的正负极对调重新接入电路中4 . 断路器因方便、安全被广泛使用。
如图所示是断路器的工作原理,当电流过大时,它的工作顺序是()①锁簧装置脱开②触点断开③电流过大,双层金属片发热过多④双层金属片弯曲,触动锁簧装置A.①②③④B.④②③①C.③④①②D.②④③①5 . 在做“电流电流通过导体时产生的热量与什么因素有关”的实验时采用了如图所示的实验装置。
两个透明的容器中密闭了等量的空气,U型管中液面变化反映了密闭空气温度的变化。
该装置是用来探究电流通过电阻丝产生的热量与()A.导体电阻的关系B.通过导体的电流的关系C.导体的长度的关系D.通电时间的关系6 . 有一个可调亮度的台灯,其电路图如右图所示,R为滑动变阻器,当滑片P由b滑向a的过程中()A.灯泡变亮,它消耗的总电功率变小B.灯泡变亮,它消耗的总电功率变大C.灯泡变暗,它消耗的总电功率变小D.灯泡变暗,它消耗的总电功率变大7 . 过道灯在夜晚黑天时,用力拍掌灯就亮了,而白天怎么拍掌都不亮.该种灯是由光控和声控开关控制的,其中的光控开关受到光照时断开,声控开关在有声音时闭合.那么,在下图中你认为过道开关连接正确的是()A.B.C.D.8 . 转换法是科学研究中常用方法。

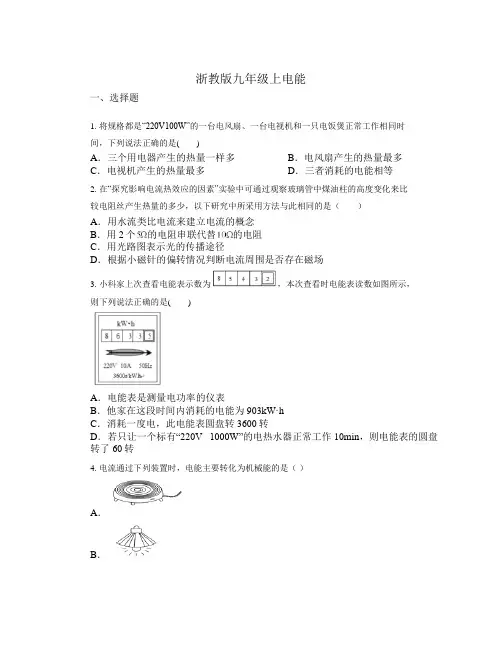

浙教版九年级上电能一、选择题A.用水流类比电流来建立电流的概念B.用2个的电阻串联代替的电阻C.用光路图表示光的传播途径D.根据小磁针的偏转情况判断电流周围是否存在磁场3. 小科家上次查看电能表示数为,本次查看时电能表读数如图所示,则下列说法正确的是()A.电能表是测量电功率的仪表A.B.C.D.D.微波炉、电饭锅、热水器等多种大功率用电器错开时间使用,以防过载7. 额定电压均为 6V 的甲、乙两灯,IU 图线如图。
下列说法正确的是()A.甲、乙两灯并联在 2V 的电源两端时电阻之比为 3:2D.甲、乙两灯的电阻在不同电压下均保持不变8. 小华准备参加玩具赛车比赛,他运用如图所示的电路来挑选一只能量转换效率较高的电动机。
设电池的电压恒定不变,他先用手捏住电动机的转轴,使其不转动,闭合开关后读出电流表的读数2A;然后放手,当电动机正常转动时,又读出电流表的读数为,则该玩具电动机正常转动时将电能转化为机械能的效率为()A.91%C.30%D.9%A.2 瓦B.4 瓦C.8 瓦D.9 瓦10. 如图所示,电源电压不变,灯泡L标有“6V 3W”字样,当开关S1、S2都断开,滑片P从b端滑到某一位置c时(图中未标出),滑动变阻器R的电阻减小了6Ω,电流表示数变化了,此时灯泡恰好正常发光;保持滑片P的位置不变,闭合开关S1、S2,电流表示数又变化了,设灯丝电阻不变,则下列说法正确的是()A.灯泡的电阻为2Ω二、填空题11. 在家庭用电的调查研究综合实践活动中,小科观察到家中电能表的表盘如图所示,示数为________kW·h。
如图甲、乙所示是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向),其中不容易造成接触不良的是________(填“甲”或“乙”)。
(1)开关转至ac位置时,电阻R1和R2的连接方式是___________。
(2)开关转至bd位置时,该电热器可实现___________功能。

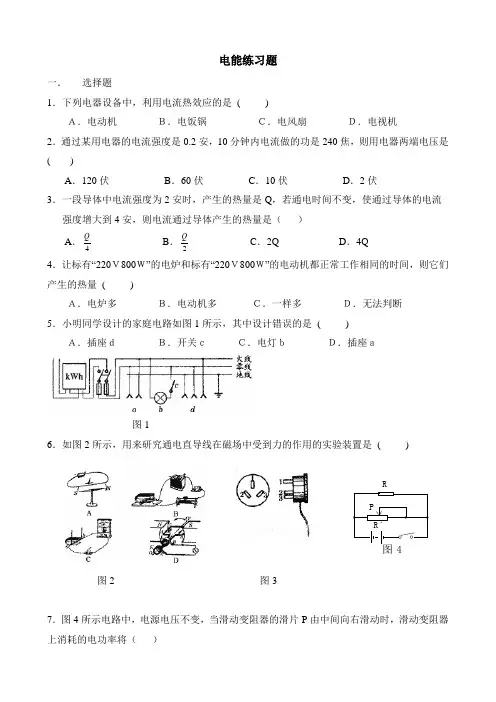

R R P 4图电能练习题一. 选择题1.下列电器设备中,利用电流热效应的是 ( )A.电动机 B.电饭锅 C.电风扇 D.电视机2.通过某用电器的电流强度是0.2安,10分钟内电流做的功是240焦,则用电器两端电压是( )A .120伏B .60伏C .10伏D .2伏3.一段导体中电流强度为2安时,产生的热量是Q ,若通电时间不变,使通过导体的电流 强度增大到4安,则电流通过导体产生的热量是()A .4QB .2QC .2QD .4Q4.让标有“220V800W”的电炉和标有“220V800W”的电动机都正常工作相同的时间,则它们产生的热量 ( )A.电炉多 B.电动机多 C.一样多 D.无法判断5.小明同学设计的家庭电路如图1所示,其中设计错误的是 ( )A.插座d B.开关c C.电灯b D.插座a图16.如图2所示,用来研究通电直导线在磁场中受到力的作用的实验装置是 ( )图2 图37.图4所示电路中,电源电压不变,当滑动变阻器的滑片P 由中间向右滑动时,滑动变阻器上消耗的电功率将( )A .变大B .不变C .变小D .无法确定8.对于电功率的认识,以下说法正确的是( )A .电功率越大的用电器做功一定多;B .做相同的功,时间短的用电器功率大;C .电功率是反映电流做功多少的物理量;D .两个用电器工作时,通电时间短的电功率大。
9.实验室制作一个电铃电路,现有器材:1个12伏电源,1个“6V6W”电铃开关,导线若干.要使电铃电路正常工作,至少还需 ( )A.串联一只阻值为6欧的电阻 B.串联一只阻值为12欧的电阻 C.并联一只阻值为6欧的电阻 D.并联一只阻值为12欧的电阻10.如图5所示,电源电压都是220伏,灯泡L 1是“220V 、40W ”,灯泡L 2是“220V 、100W”,L 1、L 2均正常发光,若开关S 1、S 2都闭合,电源电压不变,则( )A .L 1、L 2同时变暗B .L 1、L 2同时变亮C .L 1变暗,L 2变亮D .L 1有可能烧坏12.一只“6V 、6W”和一只“6V 、3W”的灯泡串联起来接入某电源两端,闭合开关后只有一只灯泡正常发光,另一只发光很暗,则电源电压为( )A .8伏B .9伏C .10伏D .12伏13.将一只“220V 、100瓦”的灯L 1和一只“110伏、40瓦”的灯L 2,先后接入110伏的电路中,则( )A .L 2较亮B .L 1较亮C .一样亮D .无法确定14.两个电热器的电阻之比是3:2,在相同时间内产生的热量之比是2:3,则通过它们的电流强度之比为( )A .2:3B .1:1C .9:4D .4:915.甲、乙两根电阻丝,给一壶水加热至沸腾,电源电压不变,若只用甲加热需10分钟,若只用乙加热需15分钟,把两根电阻丝并联后加热,则需用时间是( )A .25 分钟B .5分钟C . 6分钟D . 10分钟UU L L L L 12211L U U 2L L 21L L 3S S 12( )( )( )( )D C B A 图5图65673452693图116.分别标有“110V ,40W”和“110V ,60W”的甲、乙两盏灯串联后接在220V 电源上,则( )A .两灯一样亮B .甲灯较亮,乙灯较暗C .乙灯较亮,甲灯较暗D .两灯都比正常的暗17.如图8所示,一个标有“6伏 3.6瓦”字样的小灯泡L 和最大阻值为50欧的滑动变阻器R 串联后接在电源电压U 恒为6伏的电路中,设灯泡电阻不变,则下列判断错误的是 ( )A .无论如何移动滑片P ,电路中总功率不会超过2瓦B .移动滑片P ,电路中总功率最小值为0.6瓦C .当滑片P 滑至某个位置时,L 和R 的电功率相等D .当滑片P 由a 滑向b 的过程中,灯泡L 的电功率一直是减小的图8 图9 18.如图9所示电路中,电源电压不变,R 1、R 2为定值电阻,闭合开关后,将滑动变阻器的滑片P 向右移动,则下列判断错误的是 ( )A .电流表示数变小,电压表示数变小B .电流表示数变大,电压表示数变小C .电阻R1消耗的功率增大D .整个电路消耗的总功率减小19.如图11所示,在左、右两个相同容器中分别装有质量和温度都相同的水,通电后,已知右边容器中的水先沸腾,由此可知 ( )A.R1>R2 B.R1<R2 C.R1=R2D.条件不足,无法确定 二.填空题1.5库仑电量通过2欧姆的电阻,电流做功10焦耳,则电阻两端的电压是 伏,通过的电流强度是 安,通电时间是 秒,电阻消耗功率是 瓦。
浙教版科学2019-2020学年九年级上学期 3.6 电能与电功(第1课时)同步练习(II )卷姓名:________ 班级:________ 成绩:________一、基础题 (共5题;共11分)1. (2分)下列将电能转化为机械能的是()A . 发电机B . 电视C . 电动机D . 日光灯2. (2分)如图所示,是感应式电能表的示意图,与其技术参数有关的说法正确的是()A . 正常工作时额定功率为220VB . 每转2圈电路耗电为1kW•hC . 正常运行的最大电流为10AD . 电路消耗的电能是2486kW•h3. (3分)电功:(1)概念:________ ,叫电功。
(2)电流做功的过程实质是________ 转化为________ 的过程。
电流做了多少功,就有多少电能转化为其他形式的能。
4. (2分)电能表刚接入电路的示数是0,10天后,电能表的示数如图所示,则这段时间内消耗的电能是________kW·h,电能表中的铝盘共转了________转.5. (2分)小亮家中电能表在月初时的示数是,在月底时示数为,这个月他家用的电能应是()A . 100 千瓦时B . 100焦C . 10 千瓦时D . 10焦二、中档题 (共4题;共13分)6. (2分)下列物理量中,以科学家焦耳的名字作为单位的物理量是()A . 电阻B . 电功C . 电压D . 电流7. (2分)在国际单位制中,电功率的单位是()A . kW•hB . WC . JD . A8. (3分)小雷家电能表上月底的示数为,本月底的示数如图所示,她家本月消耗电能为________ kW•h.该电能表的转盘5小时转过1500转时,消耗的电能为________ kW•h,该用电器的功率是________ 瓦。
9. (6分)亲爱的同学们,请你用所学的物理知识回答下列问题:(1)如图中甲所示是瑞瑞同学在台湾旅游时偶然拍到的一个仪表,它是________ 表;它________ (选填“能”或“不能”)接在我们的家庭电路中.(2)如图乙中所示的两个弹簧测力计,现要测量一个重约1.4N的物体,应选用________ (选填“A”或“B”)弹簧测力计测量结果更精确,仔细观察弹簧测力计的刻度,小平同学发现刻度均匀,这是因为.________(3)小涛同学做“用天平和量筒测矿石的密度”的实验,用调节好的天平称小矿石的质量,天平平衡时,放在右盘中的砝码和游码的位置如图丙所示,则矿石的质量为________ g,测其体积如图丁所示的量筒,则矿石的密度为________ Kg m3 .三、拓展题 (共1题;共2分)10. (2分)一个同学家中的电能表,月初示数为,月末示数为,则这个月该同学消耗的电能为________ 度,合________ J.参考答案一、基础题 (共5题;共11分)1-1、2-1、3-1、4-1、5-1、二、中档题 (共4题;共13分)6-1、7-1、8-1、9-1、9-2、9-3、三、拓展题 (共1题;共2分) 10-1、。
浙教版九年级上电能一、选择题D.测小灯泡电功率时,闭合开关前,将滑片移到滑动变阻器的阻值最大处4. 有两个电路元件A、B,把它们串联在电路中,如图(甲)所示,流过元件的电流与其两端的电压关系如图(乙)所示。
闭合开关S,这时电流表的示数为,则A、B两元件的电功率之比为()A.1∶3 B.2∶3 C.5∶4 D.4∶55. 某理物兴趣小组的同学用几个完全相同的灯泡,设计如图甲、乙、丙三种电路,电源电压相同且恒定不变,电路消耗的总功率大小关系是()6. 如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。
两个透明容器中密封着等量的空气,U型管中液面高度的变化反映密封空气温度的变化。
下列说法正确的是()A.该实验装置是为了探究电流产生的热量与电阻的关系D.通电一段时间后,左侧U形管中液面的高度差比右侧的大7. 如图甲所示电路,电源电压保持不变,R0为定值电阻,R为滑动变阻器。
闭合开关s,滑动变阻器的滑片从一端移动到另一端的过程中,电压表和电流表的示数与R的关系分别如图乙、丙所示。
下列说法正确的是()A.电源电压为8V B.滑动变阻器R的最大阻值是10Ω()A.R两端电压逐渐减小B.电源电压为7伏电表,则下列结论正确的是()A.该电源由6节干电池串联组成二、填空题10. 某同学家的电能表的表盘面如图所示,该电能表目前的示数为__________kW•h;这位同学用这个电能表粗测家里的电热水器的电功率,观测到在电热水器单独工作时,电能表的转盘在1min内转了150转,则该热水器的电功率为____W;若使用这个电热水器洗一次澡需要放热水15min,则洗一次澡需消耗______kW•h的电能。
电时间太长了,他想为什么苹果公司在设计时不把最大输出电流提高呢?这样可以实现快速充电,于是他请教了科学老师,老师告诉了他一个信息,影响锂电池寿命的最大杀手是电板发热,小明恍然大悟。
请你解释电板发热的原因______________________。
浙教版九年级上电能一、选择题B.电流表的量程太大C 低D.电风扇的重力为牛3. (绵阳中考)把一台手摇发电机跟灯泡连接起来,使线圈在磁场中转动,可以看到灯泡发光。
关于手摇发电机发电过程,下列说法正确的是A.发电机是将重力势能转变为电能的装置B.串联电路中,电路中电流相等,两灯发光亮度相同C.两灯从并联到串联(电源电压不变),电路消耗的电能变小D.在相同时间内,灯L1消耗的电能一定大于灯L2消耗的电能5. 如图甲所示是小灯泡的I-U图像。
将此灯泡L与滑动变阻器R串联在电源电压为的电路中(如图乙),闭合开关,移动滑片P,当小灯泡的功率为时()A.滑动变阻器两端的电压为2VA.把电炉丝剪去一半B.把电炉丝剪去,留下C.把电炉丝剪去,留下D.把电炉丝剪成相等长度的两段,再并联起来C.工作电流D.待机时不消耗电能8. 如图所示,给定两只标有“110V、40W”的灯泡L1和标有“110V、100W”的灯泡L2及一只最大阻值500的滑动变阻器,将它们接在220V的电路中,要使它们均正常发光,下列四种电路,其中最合理的是()A.B.C.D.二、填空题9. 如图,电源电压恒定,小灯泡标有“3V 1.5W的字样,R为定值电阻,闭合开关S,小灯泡正常发光、再闭合开关,电流表示数为。
三、综合题12. 在学校创新比赛中,小科设计了一个多挡位电热水器。
其工作电路图如图甲所示,R1和R2是两根电热丝;旋转开关如图乙所示,内有一块绝缘圆盘,圆盘的边缘共有10个金属触点(触点编号与电路图对应,编号相同的触点用导线连接)。
可以绕中心轴转动的开关旋钮两端各有一个金属滑片,可以将相邻的触点连接。
当旋钮上的箭头指向图中位置D,金属滑片将1、2两触点接通,同时另一端也将3、4两触点接通。
旋钮上的箭头指向A、B、C、D不同位置时,可以实现四档依次递增的加热功率。
他设计的四档加热功率如下表所示:(1)旋钮上的箭头指向D位置时,电热丝R1和R2的连接方式是___________(选填“并联”、“串联”或“无法确定”);(2)当旋钮上的箭头指向A位置时,求加热器工作30min消耗的电能;___________ (3)求电热丝R2的阻值。
3.6电能题型专项训练1、电能、电功、电功率的概念1.小刚利用电能表测某家用电器的电功率。
当电路中只有这个用电器工作时,测得在15min内,消耗电能0.3 kW·h,这个用电器可能是()A.空调器B.电冰箱 C.电视机 D.收音机2.用电高峰期,会看到家里的白炽灯泡比正常发光要暗一些,这是因为,用电高峰期并联用电器增多,造成()A.电路中的总电阻增大 B.电路中的总电流减小C.白炽灯泡的实际功率减小 D.白炽灯泡的额定功率减小3.下列四只灯泡,各自在额定电压下正常发光,其中最亮的是()A.“220伏25瓦” B.“220伏40瓦”C.“24伏100瓦” D.“36伏60瓦”4.根据灯泡铭牌(如图3-6-1所示)所给信息判断,下列说法正确的是() A.灯泡适宜在25伏的电路中使用 B.灯泡在电压低于220伏时,就不发光C.灯泡在任何情况下工作时,电功率都是25瓦 D.灯泡在220伏的电压下工作时,电功率是25瓦5.下列用电器工作时,电能的转化与其他三种不同的是()A.电烙铁 B.电熨斗 C.电取暖器 D.电吹风6.根据电风扇铭牌上提供的信息,可以了解到电风扇()A.正常工作时的电压 B.在小于220伏电压下均能正常工作C.在不同电压下的实际功率均为50瓦 D.每秒钟扇叶转动的圈数7.平常我们讲空调功率大,实质是讲()A.空调消耗的电能多 B.空调做的电功多C.空调需要的电压高 D.空调消耗电能比较快8.小明同学在家中拍到一张电能表照片,如图3-6-2所示,他仔细观察照片后,得到下列结论,你认为正确的是()A.电能表的额定功率为2500 WB.电能表的标定电流为5 AC.拍照片时,小明家已消耗的电能为9316 kW·hD.拍照片时,小明家已消耗的电能为931.6 J9.电流做功的过程,就是__ ____的过程。
电流通过洗衣机,电能转化为_ _ 能;给蓄电池充电时,电能转化为__ __ 能;电流通过白炽灯,电能转化为__ __能和__ __能;电流通过电饭锅,电能转化为__ __能。
2019浙教版九年级上册科学第三章电能专题练习一.单选题(共15题)1.(2019•绍兴)如图电路中,电源电压保持不变。
闭合开关S,当滑片移到滑动变阻器的b端时,电压表的示数为8伏,10秒内定值电阻R1做功为20焦;当滑片P移到滑动变阻器的中点时,电压表的示数为6伏。
下列结果正确的是()1A.电源电压为14伏B.滑动变阻器R的最大阻值为8欧C.滑片在b端时,电流表示数为0.75安D.电路先后两次消耗的总电功率之比为2:32.如图所示是一个电吹风的实物连接图,其中发热电阻丝的阻值为50欧,电吹风吹冷风时,测得插头处的电流表为0.2安。
当此电吹风吹热风时,正常工作2分钟,消耗的电能是()A.5050焦B.240焦C.116160焦D.121440焦3.如图所示,电源的输出电压恒定不变,现将一个灯泡L接在离电源很近的AB两点时,灯泡L消耗的功率为25W,若将灯泡L接在离电源较远的CD两点时,灯泡L消耗的功率为16W。
则输电导线AC、BD上消耗的功率为()A.1WB.2WC.4WD.9 W4.一台扩音机的额定电压为110伏,额定功率是100瓦。
现电源电压是220伏,如果用电灯泡来降压,应用下列哪种灯泡和扩音机串联最合适()A.110伏200瓦B.220伏100瓦C.220伏400瓦D.220伏200瓦5.如图所示,为“探究电流通过导体时产生的热量与什么因素有关”的实验电路,以下说法正确的是()A.闭合开关S1、S2,通过三根电阻丝的电流相同B.先闭合开关S1,再闭合开关S2,电流表示数保持不变C.先闭合开关S1,再闭合开关S2,通过右容器中电阻丝的电流变小D.闭合开关S1、S2一段时间后,右边U形管内的液面比左边U形管内的液面高6.太阳能公路由三层组成:最上层为半透明的保护层,保护内部元件的同时也可以让太阳光透过;中间层为太阳能电池,用来产生电力;最底下的一层则用来隔绝土壤的湿气,避其影响到内部的线路.该设计可以将电力储存起来供给照明,同时也可以起加热的作用,避免冬天路面结冰.下列说法错误的是()A.中间层太阳能电池主要是利用太阳能转化为化学能B.最底层主要是为防止电路短路C.该设计可以起加热的作用,是利用电流的热效应D.冬天路面结冰,人容易摔倒是因为接触面越光滑,摩擦力越小7.如图所示是一种家用挂烫机,接通电源后水槽中的水被加热,形成的水蒸气通过弯曲导气管从喷头喷出,快速除去服装上的褶皱,使用方便.下列关于挂烫机的说法中不正确的是()A.采用三脚插头,是为了防止漏电时发生触电事故B.使用时手应远离喷头的出气口,防止水汽化时放热将手烫伤C.挂烫机消耗的电能主要转化为水槽内部水的内能D.挂烫机所使用的电能属于二次能源8.如图所示是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值。
比较通电后两根电阻丝两端的电压U甲、U乙以及它们在相同时间内产生的热量Q甲、Q乙,以下关系中正确的是()A.U甲=U乙,Q甲=Q乙B.U甲<U乙,Q甲>Q乙C.U甲<U乙,Q甲<Q乙D.U甲>U乙,Q甲<Q乙9.两只灯泡A和B额定电压都是110 V,A的额定功率为60 W,B的额定功率为100 W,为了把它们接在220 V电路上都能正常发光,并要电路中消耗的电功率最小,应采用下面的哪种接法?()A. B.C. D.10.小军和姐姐一起去买电饭煲,当他们选择某一品牌的电饭煲时,发现有800W和1200W两种功率可选,如图是他们针对买哪一款更省电的问题出现的不同意见.请你在相同质量的水升高相同的温度的前提下,下列说法正确的是()A.不考虑热损失,消耗电能一样多;考虑热损失,800W的消耗电能少B.不考虑热损失,消耗电能一样多;考虑热损失,1200W的消耗电能少C.不考虑热损失,800W的消耗电能少;考虑热损失,1200W的消耗电能少D.不考虑热损失,1200W的消耗电能少;考虑热损失,800W的消耗电能少11.在“测定小灯泡的额定功率”的实验中,某同学电路连接正确,闭合开关,灯泡发光,但测试中无论怎样调节滑动变阻器,电压表示数都达不到灯泡的额定电压值,原因可能是下述的哪种()A.变阻器总阻值太大B.电压表量程太大C.灯泡灯丝断开D.电源电压太低12.如图所示,电源电压和灯L的电阻不变,灯L上标有“6V 3W”字样.当开关S闭合,滑片P移至a端时,电流表的示数为1.0A,灯L正常发光;当开关S断开,滑片P移至b端时,电源电压U和灯L消耗的电功率P为()A.3V 1.5WB.3V 0.75WC.6V 1.5WD.6V 0.75W13.在“测量小灯泡的电功率”的实验中,某同学连接好电路,闭合开关后,移动滑动变阻器的滑片,当滑动变阻器连接电路中的电阻变大时,电压表的读数也随着变大,反之,随着变小,则发生这一现象的原因是()A.电压表的正、负接线柱接错了B.电压表的量程选择不合适C.电压表坏了D.电压表与滑动变阻器并联14.如图所示,将一个标有“2W5V”的小灯泡L与一个阻值为5Ω的电阻R串联后接到电压为6V的电源上,小灯泡恰能正常发光.则通电1min时电阻R产生的热量是()A.48JB.120JC.144JD.无法判断15.某理物兴趣小组的同学用几个完全相同的灯泡,设计如图甲、乙、丙三种电路,电源电压相同且恒定不变,电路消耗的总功率大小关系是( )A. B. C C.二.填空题(共10题)B电热水杯垫是一种新型时尚的产品,由于其设计精美、外观新颖、使用方便而倍受办公室人员的青睐(如图所示)。
使用时把它接在电脑的USB电源上,打开加热开关,常温下可将咖啡、茶、牛奶等饮料保持45℃~60 ℃温度。
电脑上的USB为它提供5V电压,加热时工作电流为500 mA,则此时它的功率为________W,工作10min消耗的电能为________J;若把它接在另一个电源上,它的功率变成1.6W,则该电源的电压为________V。
17.如图是高、中、低“三档”电热器(R1>R2)的工作电路,如果将电热器调至高温档工作,应该闭合________开关;如果调至中温档工作,已知电源电压为U,通电时间为t,则它产生的热量的表达式:________。
18.如图所示电路,已知R1为40Ω,在闭合开关S的情况下,断开开关S1时电压表的读数是2.0V;闭合开关S1时电压表的读数是8.0V,通过R1的电流为________A,通电1分钟,R1上产生的热量为________J;电阻R2为________Ω.19.如图所示,电阻R与小灯泡连接在电路中,当闭合开关S1、S2时,电阻R被________, 此时灯泡的电功率为9W.S1闭合S2断开时,灯泡的电功率为1W(不考虑灯泡的电阻随温度而发生变化),则此时电阻R 消耗的电功率为________W.20.将R1=12Ω、R2=6Ω两电阻串联在某一电源上,R1、R2消耗的功率之比P1:P2=________,此时电路消耗的总功率为P;再将它们并联后接入同一电源上,电路的总电阻R′=________,此时电路消耗的总功率为P′;则P:P′=________。
21.(2017•湖州)如图装置,在两相同烧瓶内装满等量煤油,瓶塞上各插入一根粗细相同的玻璃管,瓶内装入粗细、材料相同的电阻丝R甲和R乙,R甲长度大于R乙,闭合开关,经过一段时间t1后,甲玻璃管液面上升高度h甲________(选填“大于”或“小于”)乙玻璃管液面上升高度h乙,断开开关,当两根玻璃管液面回到原来高度后,向右移动滑片,再闭合开关,则甲玻璃管液面上升高度h甲加所需时间t2________(选填“大于”或“小于”)t1.22.如图所示为“iPad”的充电器,参数标有5V 2.1A,表示充电电压是5V,最大输出电流2.1A,电板充满电所储存的电能是113400J。
若“iPad”充电时以最大输出电流充电,要将空电板充满电需要________小时,小明觉得充电时间太长了,他想为什么苹果公司在设计时不把最大输出电流提高呢?这样可以实现快速充电,于是他请教了科学老师,老师告诉了他一个信息,影响锂电池寿命的最大杀手是电板发热,小明恍然大悟,请你解释其中的原因________。
23.(2016•宁波)甲车两侧远光灯的规格均为“12V 60W”,供电的蓄电池电压为12V,最大容量为60Ah.某天晚上,该车熄火时忘记关闭远光灯,则车上蓄电池最多能供两个远光灯正常工作________h.第二天由于蓄电池的电能耗尽,甲车无法启动,需要借用乙车的蓄电池“搭电”启动,如图所示.“搭电”时,先用电线将甲车蓄电池的正极与乙车蓄电池的________极相连,再将另两个电极用电线连通(如果误接,蓄电池会被短路).24.如图所示,电源电压为16V,且保持不变,当只闭合开关S1时,电流表A的示数是0.8A,开关S1、S2同时闭合时,电流表的示数为1.2A,则通电10秒R1产生的热量是________J;当开关S1、S2同时闭合时,R2消耗的电功率是________W.25.某导体两端电压6伏,10秒内通过该横截面的电荷量为2库,这段时间内电流做的功为________焦,通过它的电流为________安.当该导体两端电压变为12伏时,它的电阻为________欧.三.解答题(共5题)26.(2017•湖州)在我们使用电器的时候,按一下遥控器的待机键,电器即进入等待开机的状态,即为待机模式.有的电器虽然没有待机按钮,可如果没有切断电源,也相当于处在待机状态.下表是常用家用电器在220V电压下的工作功率和待机功率.电器种类空调电视机机顶盒洗衣机工作功率(瓦)2600 150 15.4 500待机功率(瓦) 1.1 0.2 15.2 0.03请回答:(1)在家庭电路中,机顶盒和电视机________(选填”串“或”并“)联在火线和零线上.(2)根据表中数据,电视机的工作电流为________安.(精确到0.01安)(3)若机顶盒每天处于待机状态的时间为20小时,计算1个月(以30天计)机顶盒在待机状态下消耗的电能.27.(2017·宁波)小科家浴室内有台储水式电热水器,其说明书部分参数如下表。
请回答下列问题:(1)加热棒阻值不变,当二根加热棒同时工作时,它们的连接方式是________联的。
(2)该电热水器以2.0KW的功率工作75min,消耗的电能为多少?此时通过它的电流为多大?(计算结果精确到0.1A)(3)当电热水器装满水时,电热水器受到的总重力是多少?(4)如图甲、乙所示分别是该电热水器水平安装时的正面和侧面示意图,其中A点是电热水器装满水时的重心位置,图中h=d=248mm。
装满水时,若忽略进、出水管对电热水器的作用力,则墙面对悬挂架的支持力为多大?(5)小科洗热水澡后发现:与进水管相连的金属进水阀表面布满了小水珠(如图丙)而与出水管相连的金属出水阀表面仍保持干燥。
