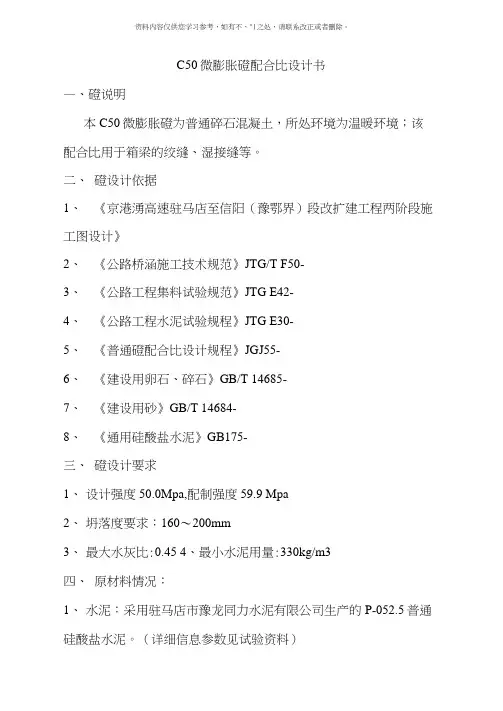

C50微膨胀砼配合比设计书
一、砼说明
本C50微膨胀砼为普通碎石混凝土，所处环境为温暖环境；该配合比用于箱梁的绞缝、湿接缝等。
二、砼设计依据
1、《京港澳高速驻马店至信阳（豫鄂界）段改扩建工程两阶段施工图设计》
2、《公路桥涵施工技术规范》JTG/T F50-2011
3、《公路工程集料试验规范》JTG E42-2005
4、《公路工程水泥试验规程》JTG E30-2005
5、《普通砼配合比设计规程》JGJ55-2011
6、《建设用卵石、碎石》GB/T 14685-2011
7、《建设用砂》GB/T 14684-2011
8、《通用硅酸盐水泥》GB175-2007
三、砼设计要求
1、设计强度50.0Mpa,配制强度59.9 Mpa
2、坍落度要求：160~200mm
3、最大水灰比：0.45
4、最小水泥用量：330kg/m3
四、原材料情况：
1、水泥：采用驻马店市豫龙同力水泥有限公司生产的P.052.5普通硅酸盐水泥。（详
细信息参数见试验资料）
2、砂子：采用信阳浉河的Ⅱ区中砂,Mx =2.7（详细信息参数见试验资料）
3、碎石：采用信阳南湾产4.75-9.5mm、9.5-19mm产的两种规格碎石掺配成4.75-19mm
的连续级配碎石，其中4.75-9.5mm占20%、9.5-19mm占80%。（详细信息参数见
试验资料）
5、拌和水：饮用水。（详细信息参数见试验资料）
6、减水剂：采用江苏苏博特新材料股份有限公司生产的PCA-I 型聚羧酸高性能减水剂，掺量为1.2%。
7、膨胀剂：采用江苏苏博特新材料股份有限公司生产的HME-III 低碱型混凝土膨胀剂，掺量为8%。 五、配合比设计计算
1、确定试配强度：f cu,o =f cu,k +1.645ó=50+1.645×6=59.9(Mpa)
2、计算水胶比：W/B =
b b cu b f a f f a ⨯⨯⨯a 0,αα＋=8
.5720.053.09.598
.5753.0⨯⨯+⨯=0.46
为保证耐久性要求水胶比取0.32
3、确定单位用水量：根据碎石粒径大小及坍落度要求，查表确定用水量217kg.由于
掺入江苏苏博特新材料股份有限公司PCA-I 型聚羧酸高性能减水剂经试拌确定减水剂的减水率为28.5%。调整用水量217*（1-0.285）=155kg/m 3。 4、计算单位水泥材料用量：m c =155/0.32=484kg/m 3。
5、膨胀剂根据厂家指导采用外掺法用量：8%=484*8%=38.72kg/m 3。 6﹑确定砂率为：根据碎石粒径大小选取混凝土砂率βs =35%
7、计算混凝土中砂子和碎石的用量，采用密度计算，假设混凝土密m p =2450kg/m 3,
则：m c +m w +m s +m g =m p βs=m s /(ms+m g )
砂用量为m s ：（2450-484-155）×35%=634kg/m 3 碎石用量为m g ：2450-484-155-634=1177kg/m 3 8、试验室初步配合比为：
9、计算水胶比上下浮动0.03个基准点,砂率增减1%的配合比为:
以上配合比进行38L试拌所需材料用量
根据以上试拌检测，各项指标满足设计要求，确定以计算水胶比0.32为基准配
合比,分别拌制三组水胶比拌和物并成型试件，检验其混凝土拌和物各项性能指标及
强度，其各项指标及强度结果见下表：
根据强度结果确定水胶比为0.32的配合比为试验室配合比即：
水泥：砂：碎石：水：膨胀剂：减水剂=484: 634 : 1177 : 155 : 38.7：5.81 (kg) = 1: 1.31: 2.43 : 0.32:0.08: 0.012
