.弱电智能化工程界面划分表工程机电/ 装修 /电按系统施工内容弱电智能化单位土建总包单位/项目梯等弱电机房:土建、墙面批荡扇灰、防尘漆批荡、地面抹平、市电配电柜安装和电源引入、机房内照明及开关插座、接地网、消防装置(包括气体灭火器、报警装置等)弱电智 1、机房消防控制中心:土建、墙面批荡扇灰、防尘漆批荡、地面抹平、铝能化工程扣板天花吊顶消防控制中心:市电配电柜安装和电源引入、机房内照明及开关插√√座、空调电源及插座、接地网、、消防装置(包括气体灭火器、报√警装置等).消防控制中心:防静电地板供货安装、入口台阶、UPS 供货安装(包含电池柜和电缆)、 UPS 配电柜、弱电桥架供货安装、其它弱电范围内的相关设备安装及系统调试、空调设备供货安装其它上述未描述到的与该系统相关的工作,均由弱电单位完成精装修:施工单位完成智能化各系统孔洞和壁坑的回填、修补及抹面、填缝及面层的收口,配合设备安装的开孔、开洞、开检修口、开槽、孔洞的调整及修复等工作。
2、精装智能化施工单位负责配合精装修施工单位进行上述工作,提供相关修资料和尺寸要求等,并进行设备的安装和接线、调试和配合装饰工程的验收。
所有因深化设计而增加的线、管均由智能化施工单位完成。
√√√√.消防施工单位根据弱电智能化施工单位提出的门禁控制要求,通过模块提供火灾信号至弱电智能化施工单位负责的门禁控制器内(管线敷设至门禁控制内),并配合弱电智能化施工单位接线、调试和验收。
3、消防消防系统施工单位应提供弱电智能化施工单位进行BAS 系统集成接口。
弱电智能化施工单位负责接线并完成系统的集成。
弱电智能化施工单位负责弱电背景音乐系统的采购、安装、调试,以及与消防施工单位的广播主机的接驳,要求必须能够满足消防验收。
所有涉及幕墙专业范围内的智能化设备均由弱电智能化施工单位√√负责采购。
设备接线及系统调试由弱电智能化施工单位负责。
4、幕墙与幕墙专业相关的智能化设备安装由幕墙专业完成。

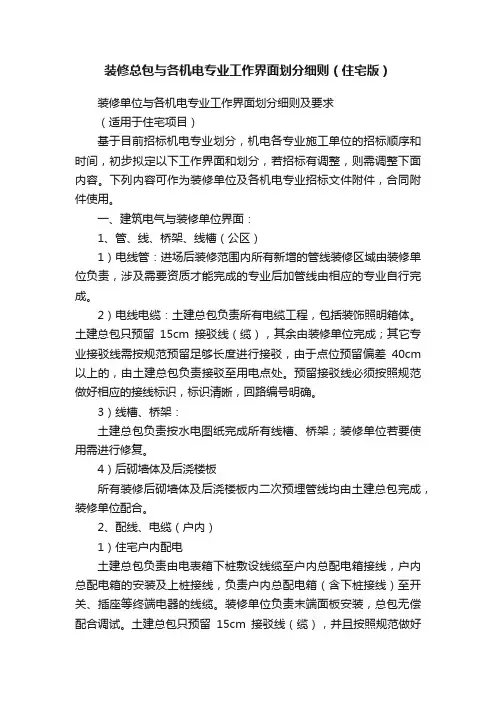

装修总包与各机电专业工作界面划分细则(住宅版)装修单位与各机电专业工作界面划分细则及要求(适用于住宅项目)基于目前招标机电专业划分,机电各专业施工单位的招标顺序和时间,初步拟定以下工作界面和划分,若招标有调整,则需调整下面内容。
下列内容可作为装修单位及各机电专业招标文件附件,合同附件使用。
一、建筑电气与装修单位界面:1、管、线、桥架、线槽(公区)1)电线管:进场后装修范围内所有新增的管线装修区域由装修单位负责,涉及需要资质才能完成的专业后加管线由相应的专业自行完成。
2)电线电缆:土建总包负责所有电缆工程,包括装饰照明箱体。
土建总包只预留15cm接驳线(缆),其余由装修单位完成;其它专业接驳线需按规范预留足够长度进行接驳,由于点位预留偏差40cm 以上的,由土建总包负责接驳至用电点处。
预留接驳线必须按照规范做好相应的接线标识,标识清晰,回路编号明确。
3)线槽、桥架:土建总包负责按水电图纸完成所有线槽、桥架;装修单位若要使用需进行修复。
4)后砌墙体及后浇楼板所有装修后砌墙体及后浇楼板内二次预埋管线均由土建总包完成,装修单位配合。
2、配线、电缆(户内)1)住宅户内配电土建总包负责由电表箱下桩敷设线缆至户内总配电箱接线,户内总配电箱的安装及上桩接线,负责户内总配电箱(含下桩接线)至开关、插座等终端电器的线缆。
装修单位负责末端面板安装,总包无偿配合调试。
土建总包只预留15cm接驳线(缆),并且按照规范做好相应的接线标识,标识清晰,回路编号明确。
地下室所有应急照明均由土建总包完成,地上楼层电梯前室、大堂、电梯厅、公共走廊、楼梯土建总包负责所有应急照明线路,装修单位负责所属区域的应急设备。
3、配电箱(公区)1)土建总包负责建筑物内所有普通照明配电箱(甲指乙供);装饰照明配电箱(乙供)由装修单位提供并自行从指定接驳点接驳,由此所产生的管线桥架由装修单位承担。
2)装饰照明配电箱出线回路若总包水电图纸中没显示,均由装修单位完成。
12.30智能化弱电系统施工界面的划分
前言:
智能化系统施工界面的划分
1.总包施工界面:
1)建筑内部配合结构施工时预留预埋的线管、线盒由总包完成。
户内弱电箱我方已安排采购,总包安装到位。
2)建筑内弱电系统桥架由总包施工完成。
3)机房内总电源的配电系统、电缆、配电箱由总包安装,包括UPS、开关箱、照明插座等。
4)机房内接地系统的预留由总包完成。
5)强弱电合用的管井由总包施工完成。
2.其他甲包内容:
1)室内入户箱
2)入户单元对讲门
3)机房工程内UPS配电工程、电气工程及空调工程
4)车辆管理系统中安全岛、停车收费岗亭不予考虑
3智能化单位施工承包范围:
1)建筑内除上述由总包完成的工作外,其余所有弱电系统工程均由智能化单位负责完成。
2)园区内为视频监控、综合布线等系统所设置的管沟、线缆、支架等设施。
3)所有弱电子系统楼内和楼外的管线敷设,根据设计的施工图纸施工(明敷走管,暗敷开槽、恢复等)。
投标人报价时综合考虑两种方式的敷设费用。
4)投标人应根据图纸、现场实际情况深化设计,自行核算并详细列明各种管线、设备、材料的数量,一次性包死,不再追加。
5)预付费智能化计量仪表、采集器设备、强电走线安装由配电箱厂家安装,弱电走线及系统调试由智能化单位完成达到使用要求。
要满足业主对网络运营商(至少三家)的自由选择,满足信息产业部三网合一的要求;并保证达到相关通信管理部门的验收要求。
弱电智能化工程界面划分表工程项目按系统施工内容弱电智能化单位土建总包单位/机电/装修/电梯等弱电智能化1、机房工程弱电机房:土建、墙面批荡扇灰、防尘漆批荡、地面抹平、市电配电柜安装和电源引入、机房内照明及开关插座、接地网、消防装置(包括气体灭火器、报警装置等)√消防控制中心:土建、墙面批荡扇灰、防尘漆批荡、地面抹平、铝扣板天花吊顶√消防控制中心:市电配电柜安装和电源引入、机房内照明及开关插座、空调电源及插座、接地网、、消防装置(包括气体灭火器、报警装置等)√消防控制中心:防静电地板供货安装、入口台阶、UPS供货安装(包含电池柜和电缆)、UPS配电柜、弱电桥架供货安装、其它弱电范围内的相关设备安装及系统调试、空调设备供货安装√其它上述未描述到的与该系统相关的工作,均由弱电单位完成√2、精装修精装修:施工单位完成智能化各系统孔洞和壁坑的回填、修补及抹面、填缝及面层的收口,配合设备安装的开孔、开洞、开检修口、开槽、孔洞的调整及修复等工作。
√智能化施工单位负责配合精装修施工单位进行上述工作,提供相关资料和尺寸要求等,并进行设备的安装和接线、调试和配合装饰工程的验收。
所有因深化设计而增加的线、管均由智能化施工单位完成。
√3、消防消防施工单位根据弱电智能化施工单位提出的门禁控制要求,通过模块提供火灾信号至弱电智能化施工单位负责的门禁控制器内(管线敷设至门禁控制内),并配合弱电智能化施工单位接线、调试和验收。
消防系统施工单位应提供弱电智能化施工单位进行BAS 系统集成接口。
√弱电智能化施工单位负责接线并完成系统的集成。
弱电智能化施工单位负责弱电背景音乐系统的采购、安装、调试,以及与消防施工单位的广播主机的接驳,要求必须能够满足消防验收。
4、幕墙所有涉及幕墙专业范围内的智能化设备均由弱电智能化施工单位负责采购。
设备接线及系统调试由弱电智能化施工单位负责。
√与幕墙专业相关的智能化设备安装由幕墙专业完成。
√5、空调空调:承包范围内的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装,并根据招标文件要求在控制箱内提供独立的无源接线端子供弱电施工单位驳接,并配合弱电智能化施工单位安装与调试。
工程界面划分弱电施工单位和总承包单位及其他各个分包单位的界面划分:(一)基础设施工程a)弱电单位负责自己所有桥架、管线、86底盒的铺设安装;b)线槽的穿墙孔由大楼基础建设单位按照弱电施工图纸预留;垂直桥架的防火隔离层由总承包单位负责;桥架和管线的接地点位由大楼基础建设单位提供。
(二)装修工程a)弱电单位负责墙面弱电装饰面板的施工;b)装修单位负责所有弱电系统设备及末端在装修饰面的洞孔预留和收口工作。
(三)防静电地板施工单位a)弱电施工单位负责机柜和机柜支架的安装。
b)防静电地板施工单位负责按照弱电施工单位的图纸要求预留地板穿线孔。
(四)强电专业工程a)弱电单位负责UPS间配电柜到机房机柜PDU的所有配电,负责安防前端设备的供配电。
b)机房楼供电单位负责把总配电按照弱电单位的需求引入到UPS设备间和蓄电池间的输入配电柜内,并端接好。
大楼供电单位负责各个设备间和监控中心等地的设备用电。
(五)弱电专业工程a)弱电施工单位负责铺设总配线间到机房和设备间的光缆,以及两端的配电架的安装。
b)从市局敷设到机房楼总配线间的光缆,由光缆铺设单位负责做好两端的配线架。
(六)楼宇自控工程a)基础环境建设单位负责供电系统、新风系统、照明系统、消防系统、电梯系统等设备的安装,及运行、安全状况、能源使用状况的管理。
b)弱电单位负责集成以上各个系统的监测,实现集中监视。
(七)中央空调工程a)空调施工单位负责整个大楼的中央空调和机房精密空调的实施。
b)弱电施工单位负责冷机群控系统的搭建。
弱电工程施工界面划分是指在建筑智能化系统中,各个子系统之间的施工责任和界面的明确划分。
这对于保证工程质量、降低工程成本、缩短工程周期具有重要意义。
本文将从弱电工程的特点、施工界面划分原则、常见弱电系统施工界面划分等方面进行详细阐述。
一、弱电工程的特点1. 系统复杂:建筑智能化系统涉及弱电领域广泛,包括综合布线、安防、音视频、通信、自动化控制等多个子系统。
2. 技术密集:弱电工程涉及众多高新技术,如光纤通信、网络通信、数字信号处理等。
3. 施工要求高:弱电工程对施工质量、工艺、材料等方面有很高的要求,如防干扰、防雷、屏蔽等。
4. 协同性强:弱电工程涉及多个专业领域,如土建、装修、电梯等,需要各专业密切配合。
二、施工界面划分原则1. 明确责任:施工界面划分应明确各方的施工责任,避免责任纠纷。
2. 高效协同:施工界面划分应有利于各专业之间的协同工作,提高施工效率。
3. 质量可控:施工界面划分应确保各子系统施工质量,满足整体工程质量要求。
4. 成本合理:施工界面划分应合理控制工程成本,避免浪费。
三、常见弱电系统施工界面划分1. 综合布线系统:外线进线接入部分、进线机房光纤交接箱等设备由各个运营商负责建设;由进线机房至楼层分线箱的光纤及楼层分线箱、楼层分线箱至多媒体布线箱的光纤由智能化承包单位负责。
楼内内综合布线点位由智能化施工单位负责穿线、面板及面板内模块安装。
2. 安防系统:包括视频监控、入侵报警、门禁等子系统。
系统设备和管线的供应、安装、调试由智能化承包单位负责。
3. 音视频系统:包括会议系统、音响系统、多媒体教学等子系统。
设备及管线的供应、安装、调试由智能化承包单位负责。
4. 通信系统:包括电话、无线通信等子系统。
外网接入由当地运营商负责,楼内网络建设及无线覆盖由智能化承包单位负责。
5. 自动化控制系统:包括楼宇自控、照明控制、能源管理等子系统。
系统设备和管线的供应、安装、调试由智能化承包单位负责。
水电安装分包工程界面1样板房工程1.1电气部分:样板房户内配电箱及所有照明、插座管线安装(施工起点节点为户内总配电箱,含总配电箱及箱内元器件)。
1.2给排水部分:样板房内所有室内给、排水管安装至楼层已装的排水立管,并接驳连通。
1.3弱电部分:样板房室内电话线、电视线、网络线敷设(施工起点节点为室内总弱电箱,含总弱电箱及箱内元器件)。
2强、弱电安装工程2.1预留、预埋部分:强电、弱电预留(电话、电视、网络在小区范围内全部),空调管道预留、预埋。
2.2表后电气部分:公配出线户表后到室内配电箱、开关、插座、灯具、小区公共照明系统安装。
2.3电缆、桥架:公配、专配、柴发电机、智能、弱电桥架安装。
专配、柴发出线电缆安装配电箱安装,箱后照明、开关、插座安装及配电。
公配表后电线、电缆、户配电箱、户电线、开关插座灯具安装。
2.4防雷接地:防雷接地预埋预留安装、接地电阻测试及验收。
2.5弱电部分:室内电话线、电视线、网络线敷设(施工起点节点为室内总弱电箱,含总弱电箱及箱内元器件)。
2.6路灯、光彩照明配电箱、电缆。
(电表除外,预留安装位置)3发电机配电3.1电源输出电缆安装:备用电源低压柜接出端的电力电缆采购及安装工程;4电梯配电4.1电梯机房配电箱及进线端至配电房电线电缆安装;5水泵房配电工程5.1泵房电气部分:专配至泵房总电源配电柜出线端之间的线槽和电线安装(含双电源切换开关)。
照明、开关、插座安装。
6给水消防工程配电1.1室内消防系统:包括消火栓系统、自动喷淋系统、火灾自动报警系统、防排烟通风系统、防火卷帘系统一级配电:从配电房出线至各相应配电箱。
1.2各设备房照明、开关、插座系统安装。
7、给排水:7.1给水从一、二供水表后起至各用水点。
7.2排水:建筑物内、外所有有组织排水(其中污水至生化池为止)。

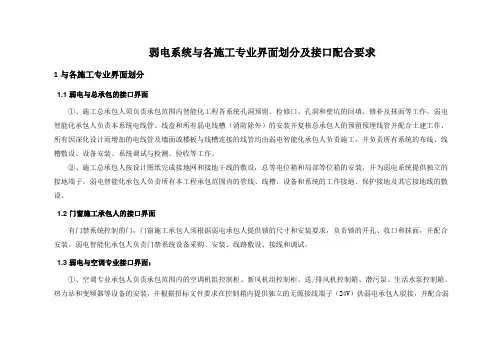

弱电系统与各施工专业界面划分及接口配合要求1与各施工专业界面划分1.1 弱电与总承包的接口界面①、施工总承包人须负责承包范围内智能化工程各系统孔洞预留、检修口、孔洞和壁坑的回填、修补及抹面等工作。
弱电智能化承包人负责本系统电线管、线盒和所有弱电线槽(消防除外)的安装并复核总承包人的预留预埋线管并配合土建工作,所有因深化设计而增加的电线管及墙面或楼板与线槽连接的线管均由弱电智能化承包人负责施工,并负责所有系统的布线、线槽敷设、设备安装、系统调试与检测、验收等工作。
②、施工总承包人按设计图纸完成接地网和接地干线的敷设,总等电位箱和局部等位箱的安装,并为弱电系统提供独立的接地端子。
弱电智能化承包人负责所有本工程承包范围内的管线、线槽、设备和系统的工作接地、保护接地及其它接地线的敷设。
1.2 门窗施工承包人的接口界面有门禁系统控制的门,门窗施工承包人须根据弱电承包人提供锁的尺寸和安装要求,负责锁的开孔、收口和抹面,并配合安装。
弱电智能化承包人负责门禁系统设备采购、安装、线路敷设、接线和调试。
1.3 弱电与空调专业接口界面:①、空调专业承包人负责承包范围内的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装,并根据招标文件要求在控制箱内提供独立的无源接线端子(24V)供弱电承包人驳接,并配合弱电智能化承包人安装与调试。
弱电智能化承包人负责从上述控制箱的接线端子或接口进行驳接,并负责从控制箱至DDC 控制器等设备的管线敷设和接线工作。
②、空调专业承包人负责承包范围内通风空调系统上各类风阀和水阀的采购及安装,各类调节阀电动执行器为BAS 提供0-24V 或4-20mA的模拟控制信号,水阀电动执行器提供0-10V或4-20mA 的模拟反馈信号。
总承包人负责为所有必须控制的调节阀提供电源并负责管线敷设与接线,弱电智能化承包人负责从DDC 箱至个控制设备的管线敷设及接线。
盈凯广场机电安装工程智能弱电分部工程分承包商招标界面划分盈凯广场为超高层建筑,主要功能为地下车库、高级写字楼和国际五星级酒店,建筑面积约17.5万平方米,高度约291.9米,地下5层,地上66层+天面层。
盈凯广场智能弱电专业,施工范围为监控系统、门禁系统、楼宇自控系统、防盗报警系统、VAV控制系统、停车场管理系统、电子巡更系统、背景音乐系统、信息发布系统、及机房建设系统安装工程。
现有图纸包含地下室5层(不含酒店后勤区),地上1-51层(其中酒店部分未出图)包含地下室酒店后勤区及52至66层。
现建议由两个分承包商进行施工,分承包商招标界面具体如下:A分承包商:1、完成弱电井内所有主干线槽的安装工作,各类线槽约2400米,具体按竣工图纸结算。
2、完成所有单楼层的水平线槽安装工作,各类线槽约8000米,具体按竣工图纸结算。
3、完成本项目所有监控系统(约500支枪)、门禁系统、防盗报警系统、信息发布系统的管线及设备安装调试工作,具体按竣工图纸结算。
4、完成本项目所有电子巡更系统的安装调试工作,背景音乐的主干布线及配合厂家调试工作,具体按实结算。
5、完成本项目所有机房建设系统的安装调试工作(包括机房装修、及弱电集中供电系统),具体按实结算。
6、以上系统相关其它增补工程。
7、本承包商工作界面内的相关系统及楼层各类套管制作、安装,墙身暗敷设电线管刨槽,桥架、线槽穿墙打孔洞,桥架、线槽套管内封堵及穿越防火分区的桥架、线槽内部防火封堵,弱电竖井楼板预留孔洞封堵及因施工需要重新开孔。
8、开孔洞、刨槽、补开关盒等所产生的垃圾及施工过程中所产生的其它垃圾清理。
9、相关楼层弱电相关的综合支架制作、安装。
10、各系统所有管线及设备、终端线缆标识。
11、各相关系统配合项目部验收及移交工作。
12、包安全、包文明施工、包材料/设备的现场二次运输。
13、样板层(7层)开工时间:2012年4月15日,完工时间:2012年4月30日。
弱电工程施工界面划分汇总表我们在做智能化弱电工程的时候经常遇到施工界面的问题,与各个施工方的界面如何区分?今天汇总一下,对每一个从业人员都有用,可以参考,不一定那么准确,修改就可以使用。
正文:施工界面划分系统名称施工界面划分序号1 综合布线系统外线进线接入部分、进线机房光纤交接箱等设备由各个运营商负责建设;由进线机房至楼层分线箱的光纤及楼层分线箱、楼层分线箱至多媒体布线箱的光纤由智能化承包单位负责。
楼内内综合布线点位由智能化施工单位负责穿线、面板及面板内模块安装。
2 IP电话系统;外网接入由当地运营商负责,系统设备和管线的供应、安装、调试由智能化承包单位负责。
3 计算机网络系统计算机网络接入由当地运营商负责,楼内网络建设及无线覆盖由智能化承包单位负责。
4 有线电视及网络电视有线电视进线由广电负责,楼内分支由智能化承包单位负责。
5 酒店管理系统系统平台建设及调试由智能化承包单位负责。
6 视频监控系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
7 门禁管理系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
8 入侵报警和紧急求助系系统设备和管线的供应、安装、调试由智能化承包单位负责。
统9 电子巡更系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
10 停车场管理系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
11 无线对讲系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
12 电梯五方通话系统线缆的供应、安装由智能化承包单位负责。
13 信息发布系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
系统设备和管线的供应、安装、调试由智能化承包单位负责。
14 背景音乐及消防应急广播系统15 会议音视频系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
16 楼宇自控系统系统设备和管线、桥架的供应、安装、调试由智能化承包单位负责。
17 能源计量系统系统其他设备和线缆的供应、安装、调试由智能化承包单位负责。
L净化区域弱电系统:综合布线,计算机网络(有线网、无线网、设备网),安防系统(监控、门禁、报警、广播),医疗系统(病房探视、病房呼叫、医护对讲),由净化专项设计,弱点在弱电间预留接入条件。
2.环境监测,压差监测由净化专项负责,弱电BA系统预留数据接口,平台可显示数据及报警
3.医疗气体计量由净化专项负责,弱电能耗计量系统预留数据接口,平台可显示数据及报警
与其他专业分界面
L冷热源控制系统,由暖通设计,BA仅预留接口与暖通控制主机对接数据。
2.能耗计量系统,电表、水表、燃气表由强电、水、暖专业提供,系统软件及数据采集器由弱电提供。
3.智能照明系统,由强电专业设计,分区域分场景控制(强电预留控制模块及主机,装饰负责面板及线缆施工)BA仅预留接口与照明控制主机对接数据。
4.院内地图导引系统,由弱电负责;标识标牌由内装负责。
5.设于消防中心的电梯五方对讲系统及电梯状态显示监控系统由电梯厂家设计安装,对讲主机及状态监视器安装于消控室的监控台上。
本次设计配合预留线路及敷设通道。
L弱电预留运营商信号(包含5G信号)接入机房、楼层设备间和供电电源,并预留线路敷设通道,配合各大运营商为电话信号覆盖预留使用条件。
机房设备及天线由各大运营商及承包商负责设计与安装。
2.通信的室外及进线引入部分由各运营商及广电部门设计与安装,本次设计预留建筑红线内的进户预埋管。
其他分界面
L手术示教系统(6间,弱点范围)和数字手化术室由谁负责(1-2间,范围未划分)
2.远程会诊由医院信息化负责
3.物流分界面,物流专项。
弱电智能化工程施工界面划分内容汇总弱电智能化工程是一个与建筑、安装有多方面联系的安装工程,需要与土建、机电、装修等多方面协调配合方能将工程建设成为高质量的项目,本章将从弱电工程的各个方面阐述弱电项目中的施工界面的划分内容。
1、弱电系统界面划分概述:施工界面的划分是弱电系统工程施工重要的一个环节,避免了本工程弱电系统工程内各工种单位之间的协调、配合的复杂性,对提高各工程单位的工作效率,分清各自职责起到重要作用。
2、综合布线系统综合布线系统是建筑物或建筑群内的信息传输系统。
它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连,也是这些设备与外部通讯网络相连。
综合布线系统的施工界面划分原则:1、综合布线系统的施工包括主机房总配线箱(MDF)与工作区的语音或数据终端之间的所有电缆及相关联的布线部件的安装,包括管道桥架的预埋架设。
总机房施工到总配线箱(MDF)配线架,工作区施工至数据终端面板。
2、综合布线系统不提供交换设备及其安装连接。
与外部网络或电话局线路上的连接及相关跳线,由网络子系统施工单位或电信局施工。
与内部交换机或网络设备的连接及相关跳线,归为其它相关系统的施工。
3、计算机网络系统计算机网络系统是工作的基础,目标是高速、稳定、实用,从而提供一个坚实的应用平台。
计算机网络通信系统的施工界面划分原则:1、包括所有建立计算机网络所需硬件(除综合布线部分)、软件设备的安装、调试。
工作区施工从数据终端面板后的网络设备开始,机房施工包括用于建立网络的所有跳线。
2、包括计算机网络设备所需使用的电源插座,电源插座由强电提供,我方提出具体要求。
4、安全防范系统安全防范系统是实现整个大楼现代化的安全技术防范与科学管理的一项重要措施和必要手段。
安全防范系统的施工界面划分原则:a)系统的施工包括各电视监控及防盗报警设备的安装,监控机房设备的安装,及各监控、报警系统间线缆的连接安装。
包括管道桥架的预埋架设。
装修单位与各机电专业工作界面划分细则及要求(适用于住宅项目)基于目前招标机电专业划分,机电各专业施工单位的招标顺序和时间,初步拟定以下工作界面和划分,若招标有调整,则需调整下面内容。
下列内容可作为装修单位及各机电专业招标文件附件,合同附件使用。
一、建筑电气与装修单位界面:1、管、线、桥架、线槽(公区)1)电线管:进场后装修范围内所有新增的管线装修区域由装修单位负责,涉及需要资质才能完成的专业后加管线由相应的专业自行完成。
2)电线电缆:土建总包负责所有电缆工程,包括装饰照明箱体。
土建总包只预留15cm接驳线(缆),其余由装修单位完成;其它专业接驳线需按规范预留足够长度进行接驳,由于点位预留偏差40cm以上的,由土建总包负责接驳至用电点处。
预留接驳线必须按照规范做好相应的接线标识,标识清晰,回路编号明确。
3)线槽、桥架:土建总包负责按水电图纸完成所有线槽、桥架;装修单位若要使用需进行修复。
4)后砌墙体及后浇楼板所有装修后砌墙体及后浇楼板内二次预埋管线均由土建总包完成,装修单位配合。
2、配线、电缆(户内)1)住宅户内配电土建总包负责由电表箱下桩敷设线缆至户内总配电箱接线,户内总配电箱的安装及上桩接线,负责户内总配电箱(含下桩接线)至开关、插座等终端电器的线缆。
装修单位负责末端面板安装,总包无偿配合调试。
土建总包只预留15cm接驳线(缆),并且按照规范做好相应的接线标识,标识清晰,回路编号明确。
地下室所有应急照明均由土建总包完成,地上楼层电梯前室、大堂、电梯厅、公共走廊、楼梯土建总包负责所有应急照明线路,装修单位负责所属区域的应急设备。
3、配电箱(公区)1)土建总包负责建筑物内所有普通照明配电箱(甲指乙供);装饰照明配电箱(乙供)由装修单位提供并自行从指定接驳点接驳,由此所产生的管线桥架由装修单位承担。
2)装饰照明配电箱出线回路若总包水电图纸中没显示,均由装修单位完成。
3)装饰照明配电箱的品牌样式需甲方确认。
附件九总承包工程与弱电智能化指定分包工程工作界面划分1.所有机电工程图纸上反映出的所有弱电智能化工程洞口留设由总承包人负责施工。
洞口封堵与洞口粗装饰工作由总承包人负责施工。
2.弱电智能化系统的电气配管(含穿引线)、接线盒等预留预埋工作由总承包人负责施工。
3.总承包人负责弱电智能化分包人的协调、配合工作,如:交叉作业(工序需经发包方书面确认)。
4.弱电智能化工程后置套管与预留孔洞之间的封堵由总承包人负责施工。
后置套管与弱电智能化工程管线之间的防火封堵由弱电智能化工程分包人负责施工。
5.总承包人按照雇主要求进行现场临时水、临时电接驳点合理布置,弱电智能化工程分包人根据总承包人/雇主提供的水源、电源接驳点,按照施工实际需要自行接驳。
6.对于开槽补洞的首次修补,由总包人完成;因预留错误导致的二次开孔开槽修补费用由总包人负责;因分包人施工错误导致的二次开孔开槽费用由分包人自行承担;如因设计原因导致的二次开孔开槽修补费用另行组织签证。
7.弱电智能化工程所涉及的各项检测及试验由弱电智能化工程分包人自行组织完成,工程资料的收集、编制、整理由弱电智能化工程分包人完成后报送总包进行统一归档。
总承包人需给弱电智能化工程分包人提供完整的资料编制要求。
8.弱电智能化工程分包人必须服从总承包人的安全管理,并与总承包人签订安全管理协议书,配备专职的安全管理人员。
总承包人对弱电智能化工程分包人有安全监管义务。
9.其他未尽之事宜详见招标文件有关部分,如某些条款与招标文件中相关条款有冲突,以标准要求高的条款为准,且解释权归雇主。
S012/招标文件/一期总包/KK:ZJ:DH:yl ~1~。
工程范围、内容及界面划分
一、弱电工程范围及内容:
1、本次招标范围为弱电工程施工图中的信息设施系统、安全防范系统、建筑设备管理系统、以及其他弱电系统工程的材料设备采购、安装、施工及装修配合等(详见工作界面和施工图纸),并负责相关弱电系统的调试及开通、档案资料的整理、培训、售后服务等工作。
2、施工单位负责对弱电工程施工图纸进行审核及深化(包括非弱电工程合同范围内的施工图纸审核及深化,如精装修点位与安装点位固化,弱电系统管线与其他机电系统管线的综合等),施工图纸中的错误和疏漏应在图纸会审和技术交底时以书面形式提请设计单位解决。
如因施工单位审图不仔细、把关不严格造成工程返工,由此产生的一切返工费用和经济损失均由施工单位负责承担;
3、制作、提供工程竣工资料及竣工图,并达到政府和相关部门的要求,完成报验和验收。
4、弱电工程施工单位需负责施工期间自身施工区域安全文明施工统一管理,服从总包及机电安装单位关于施工进度总体安排,按照工序固化及总体部署有序组织施工。
二、弱电单位与其他单位工作界面:。
