空开跳闸的原因分析
- 格式:docx
- 大小:12.97 KB
- 文档页数:2
1、空开跳闸原因分析空气开关,是一种小型断路器,灭弧介质为空气,所以被称为空气开关,一般简称空开,是保护家庭电路安全非常重要的一个元件。
在电路发生过载或者短路时,可以及时切断电路,有效的保护线路和电源。
1.1空开结构和原理空开主要由触头系统、灭弧系统、操作机构、脱扣器、外壳等组成。
一般用P或者级来命名,一个模块的叫1P(开断1根火线),两个模块的叫2P,以此类推。
一般家用总开关2P即可。
其中灭弧系统及灭弧罩用来熄灭分离触点时产生的电火花;操作机构及控制开关通过机械移动可以打开或者关闭空开;脱扣触动机制有两套,一套为热脱扣器(是两种不同的金属片),一套是电磁脱扣器(一套螺旋管线圈)。
热脱扣:对应过载保护;一般的过载,过载电流不会像短路电流那样大,不能使电磁脱扣器动作,但过载可以使热元件产生热量,当温度达到一定值时,双金属片弯曲变形,推动脱扣传动机构切断电路。
电磁脱扣:对应短路保护;利用电动力原理,通过电磁线圈的短路电流达到整定值时,吸引力足以促使衔铁动作,推动衔铁带动脱扣。
当我们合上开关时,电流通过螺旋管线圈到达双金属片,然后进入负载端。
当线路中的电流小于额定电流时,空开中发热量不会超过空开热量的门限限制值,空开会一直正常工作。
当电路发生过载时,电流会变大,此时双金属片发热量增加,当发热量达到一定值时,双金属片就会变形,而不同材质的金属片会以不同的速度发生形变(一个金属片会比另一个金属片形变的快),双金属片整体向一个方向弯曲,当金属片变形到一定程度时,就会触动脱扣器机构中的杠杆,从而使断路器脱扣,实现超负载保护的作用。
当电路发生短路时,电流会增大10至12倍,此时螺旋管线圈产生的磁场增大,产生的吸力可以克服反力弹簧的力,从而拉动脱扣器,电路瞬间被断开。
在触点断开的瞬间会产生电火花,这些火花可能会损坏组件,因此需要将其尽快熄灭。
灭弧罩安装着若干金属板,在绝缘板的作用下,金属板被分割成若干相互绝缘的小块,断开时电火花会朝着灭弧罩的方向行进,由于绝缘板的存在,火花被分解成若干小块,导板之间的距离增加,电火花无法长时间维持从而被熄灭。
家中空开跳闸原因分析以及处理,这些必须记清楚一、空气开关跳闸故障缘由分析跳闸主要有三种状况:1.线路哪里有问题,有线路接地了,或者线路碰头了,可以找专业人士进行检修。
2.家里的家用电器有问题,要一个个排查过去。
3.电流负荷过大在排解了前两种状况后,可以确定造成空气开关跳闸的缘由是负荷电流超过了配电断路器的额定电流或者消失短路故障导致电网电流瞬间急剧增大,断路器跳闸是正常爱护动作,三相负荷不平衡由于某一相的电流值高于其他两相,可能导致该相负荷电流超过断路器的额定电流,即单相过载,从而引发断路器的过载爱护,导致断路器跳闸。
空气开关会跳闸的缘由一般有四个:过载爱护、电路短路、漏电、欠电压,这些都会造成空气开关的跳闸。
1、线路老化漏电,这样会造成火线和零线都有电。
这个时候可以检查漏电爱护器,假如跳起则表示电器漏电。
2、负载的接头不够坚固,部分由人工接线的电器,接头没有压紧。
3、比较常见的状况就是空气开关的电流整定值太低,负荷的功率大于空气开关的额定功率。
如:一般电热水器回路开关值应当是20A,而不是一般的16A。
4、确定家中线路及电器都没有问题的话,那么就是空气开关自身的质量不过关了。
二、电路跳闸如何处理1、首先我们要清晰空气开关和带漏电爱护空气开关,带漏电爱护空气开关大,空气开关相对较小。
可以将漏电爱护器和空气开关全部关闭,关闭后开头合闸,先要将总空开合上,再一个个的送上空气开关,然后合带漏电爱护空气开关。
2、假如漏电爱护开关送不上去的话,那就说明漏电爱护开关出问题,需要重新换一个新的假如送上漏电爱护开关之后,又跳闸了,那就表明这个线路有问题空气开关的闸推不上可以先不用理睬,连续推送后面的空气开关,挨个检查家里哪路电路没有电。
3、上面说到了空气开关的闸合不上去,可以先把家里全部的电器插头都拔掉,再送上空气开关的闸看看结果,假如结果还是送不上,那就将空气开关箱上的盖子卸下。
在把电路的零线和地线拆离总线,查看火线是否存在漏电。

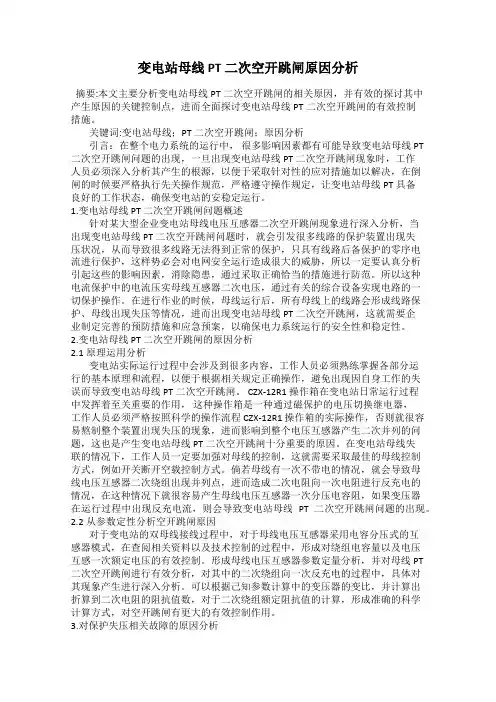

变电站母线 PT 二次空开跳闸原因分析摘要:本文主要分析变电站母线PT二次空开跳闸的相关原因,并有效的探讨其中产生原因的关键控制点,进而全面探讨变电站母线PT二次空开跳闸的有效控制措施。
关键词:变电站母线;PT 二次空开跳闸;原因分析引言:在整个电力系统的运行中,很多影响因素都有可能导致变电站母线 PT 二次空开跳闸问题的出现,一旦出现变电站母线 PT 二次空开跳闸现象时,工作人员必须深入分析其产生的根源,以便于采取针对性的应对措施加以解决,在倒闸的时候要严格执行先关操作规范,严格遵守操作规定,让变电站母线PT 具备良好的工作状态,确保变电站的安稳定运行。
1.变电站母线 PT 二次空开跳闸问题概述针对某大型企业变电站母线电压互感器二次空开跳闸现象进行深入分析,当出现变电站母线 PT 二次空开跳闸问题时,就会引发很多线路的保护装置出现失压状况,从而导致很多线路无法得到正常的保护,只具有线路后备保护的零序电流进行保护,这样势必会对电网安全运行造成很大的威胁,所以一定要认真分析引起这些的影响因素,消除隐患,通过采取正确恰当的措施进行防范。
所以这种电流保护中的电流压实母线互感器二次电压,通过有关的综合设备实现电路的一切保护操作。
在进行作业的时候,母线运行后,所有母线上的线路会形成线路保护、母线出现失压等情况,进而出现变电站母线 PT 二次空开跳闸,这就需要企业制定完善的预防措施和应急预案,以确保电力系统运行的安全性和稳定性。
2.变电站母线 PT 二次空开跳闸的原因分析2.1原理运用分析变电站实际运行过程中会涉及到很多内容,工作人员必须熟练掌握各部分运行的基本原理和流程,以便于根据相关规定正确操作,避免出现因自身工作的失误而导致变电站母线 PT 二次空开跳闸。
CZX-12R1 操作箱在变电站日常运行过程中发挥着至关重要的作用,这种操作箱是一种通过磁保护的电压切换继电器,工作人员必须严格按照科学的操作流程CZX-12R1 操作箱的实际操作,否则就很容易熬制整个装置出现失压的现象,进而影响到整个电压互感器产生二次并列的问题,这也是产生变电站母线 PT 二次空开跳闸十分重要的原因。
空气开关跳闸的原理
空气开关跳闸的原理源于其内部的保护机构,通过对电路中的电流和电压进行检测,一旦发现异常情况,就会自动切断电路,从而实现跳闸的功能。
空气开关内部主要由感应器、触头和弹簧等组成。
当电路正常工作时,感应器会检测电流和电压的大小,保持触头的闭合状态。
而当电流或电压超出设定范围时,感应器会感知到异常,并通过激活触头的弹簧力量,使得触头从闭合状态迅速分离,断开电路,达到跳闸的目的。
具体来说,当电路中的电流过载时,感应器会检测到电流超过额定值,触头上的感应磁场会增强,弹簧受力增大,导致触头脱离接触,中断电路。
同样地,当电路中的电压异常升高时,感应器会检测到电压超过设定值,触头上的感应磁场会增强,弹簧受力增大,触头分离,中断电路。
此外,空气开关还配备了过载保护和短路保护的功能。
当电路中发生过载时,过大的电流会导致感应器检测到异常,触头会迅速分离,起到保护作用。
而在短路情况下,过大的短路电流会迅速增加触头上的感应磁场,弹簧会受到巨大的力量推动触头分离,切断电路。
总之,空气开关的跳闸原理是基于感应器感知电流和电压的异常情况,通过触头受力和弹簧的作用,实现快速断开电路,保护电器设备和人身安全。
空气开关跳闸的原因及解决办法
一、空气开关跳闸的原因
1、空气开关电流整定值太低,负荷的功率大于空气开关的额定功率。
例如柜式空调回路和电热水器回路的开关整定值都应为20A,而不是一般回路的16A(大功率的浴霸也是这样)。
2、负载的接头不太牢固,部分通过人工接线的电器,接头没有压紧。
3、线路中有短路现象,检查电器插头是否干燥。
4、线路漏电了,造成火线和零线都有电,可以检查漏电保护器,如果跳起,表示电器漏电。
5、确定家中线路及电器都没有问题的话,那么就是空气开关自身的质量不过关了。
二、空气开关跳闸解决办法
1、先判断跳闸的空气开关是家中配电箱内的总开关还是分路开关。
2、总开关未跳闸,分路开关跳闸则表示大功率电器供电线路接线有问题,采取将大功率电器线路调整至负荷轻的分路开关。
3、分路开关没跳闸,总开关跳闸,计算家用电器功率之和是否超出供电认可容量并检查总开关容量是否与供电认可容量匹配。
4、家用电器功率之和超出供电认可容量,则减少同时使用的家用电器数量。
空气开关跳闸原理
空气开关跳闸原理是基于空气开关内部磁力和弹簧的作用机制实现的。
空气开关是一种电气设备,用于控制和保护电路。
当电路中出现过载、短路或其他故障时,空气开关会自动跳闸,切断电路以保护设备和人员的安全。
空气开关的内部结构包括一个触点系统和一个跳闸机构。
触点系统由静触点和动触点组成,通过电流传递电能。
当电路中出现故障时,空气开关内部的电流会突然增大,静触点和动触点之间的电流作用会产生磁力。
跳闸机构包括一个电磁线圈和弹簧装置。
当电流增大时,电磁线圈的磁场强度也增大,由于磁力和弹簧的作用,动触点会迅速打开,实现空气开关跳闸的动作。
跳闸后,电路中断,电流无法继续通过空气开关,从而保护了电路和相关设备。
空气开关跳闸原理的关键是电流突增时磁力和弹簧的相互作用。
这种设计使得故障发生时能够快速切断电路,防止电流造成进一步的损坏或火灾等安全隐患。
此外,空气开关还具有可靠性高、使用寿命长等优点,被广泛应用于工业和民用电路的控制和保护中。

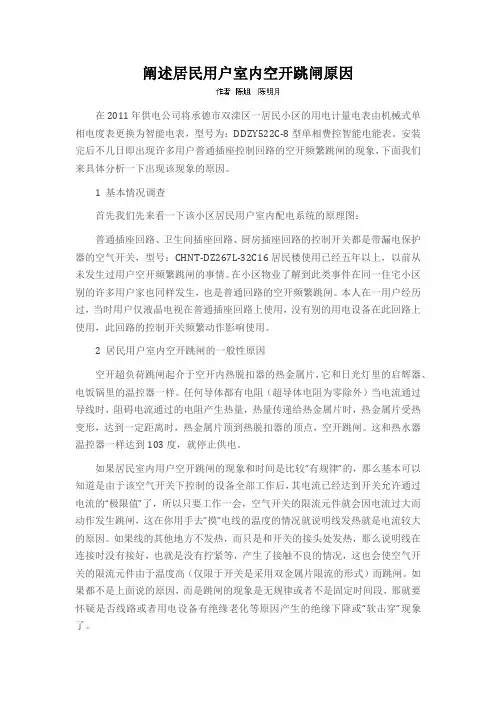

阐述居民用户室内空开跳闸原因在2011年供电公司将承德市双滦区一居民小区的用电计量电表由机械式单相电度表更换为智能电表,型号为:DDZY522C-8型单相费控智能电能表。
安装完后不几日即出现许多用户普通插座控制回路的空开频繁跳闸的现象,下面我们来具体分析一下出现该现象的原因。
1 基本情况调查首先我们先来看一下该小区居民用户室内配电系统的原理图:普通插座回路、卫生间插座回路、厨房插座回路的控制开关都是带漏电保护器的空气开关,型号:CHNT-DZ267L-32C16居民楼使用已经五年以上,以前从未发生过用户空开频繁跳闸的事情。
在小区物业了解到此类事件在同一住宅小区别的许多用户家也同样发生,也是普通回路的空开频繁跳闸。
本人在一用户经历过,当时用户仅液晶电视在普通插座回路上使用,没有别的用电设备在此回路上使用,此回路的控制开关频繁动作影响使用。
2 居民用户室内空开跳闸的一般性原因空开超负荷跳闸起介于空开内热脱扣器的热金属片,它和日光灯里的启辉器、电饭锅里的温控器一样。
任何导体都有电阻(超导体电阻为零除外)当电流通过导线时,阻碍电流通过的电阻产生热量,热量传递给热金属片时,热金属片受热变形,达到一定距离时,热金属片顶到热脱扣器的顶点,空开跳闸。
这和热水器温控器一样达到103度,就停止供电。
如果居民室内用户空开跳闸的现象和时间是比较“有规律”的,那么基本可以知道是由于该空气开关下控制的设备全部工作后,其电流已经达到开关允许通过电流的“极限值”了,所以只要工作一会,空气开关的限流元件就会因电流过大而动作发生跳闸,这在你用手去”摸”电线的温度的情况就说明线发热就是电流较大的原因。
如果线的其他地方不发热,而只是和开关的接头处发热,那么说明线在连接时没有接好,也就是没有拧紧等,产生了接触不良的情况,这也会使空气开关的限流元件由于温度高(仅限于开关是采用双金属片限流的形式)而跳闸。
如果都不是上面说的原因,而是跳闸的现象是无规律或者不是固定时间段,那就要怀疑是否线路或者用电设备有绝缘老化等原因产生的绝缘下降或“软击穿”现象了。

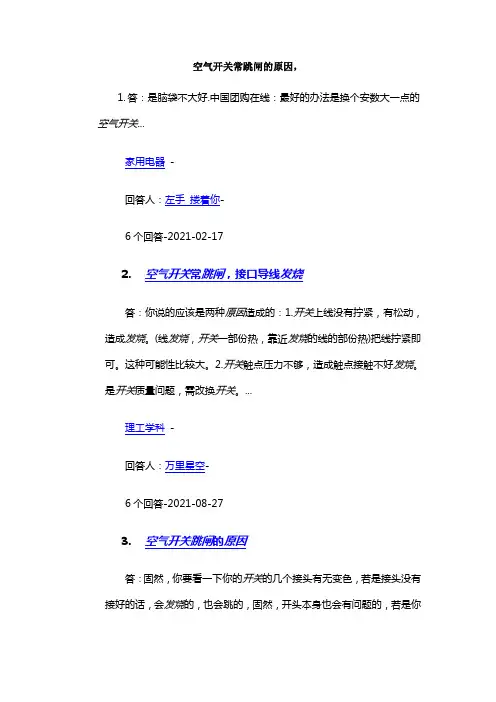

空气开关常跳闸的原因,1.答:是脑袋不大好.中国团购在线:最好的办法是换个安数大一点的空气开关...家用电器-回答人:左手搂着你-6个回答-2021-02-172.空气开关常跳闸,接口导线发烧答:你说的应该是两种原因造成的:1.开关上线没有拧紧,有松动,造成发烧。
(线发烧,开关一部份热,靠近发烧的线的部份热)把线拧紧即可。
这种可能性比较大。
2.开关触点压力不够,造成触点接触不好发烧。
是开关质量问题,需改换开关。
...理工学科-回答人:万里星空-6个回答-2021-08-273.空气开关跳闸的原因答:固然,你要看一下你的开关的几个接头有无变色,若是接头没有接好的话,会发烧的,也会跳的,固然,开头本身也会有问题的,若是你的开头用得太久了,里面的触点也会有接触点接触不好,也会跳闸的,要看你来判断了...家用电器-回答人:芝麻问问高手-5个回答-2021-12-304.空气开关怎么总跳闸?答:看看你家的空气开关是几A的,再告知你你家的用电负荷我帮你算算.主要告知我同时开的:空调冰箱电热水器电热水壶微波炉电磁炉这些大用电器有几个...理工学科-回答人:螳螂刀问问高手-11个回答-2021-06-155.空气开关跳闸答:换个新的空气开关吧,因为那种开关在大电流的情况下跳闸就会把触点的表面烧的接触不好,这样就容易引发空气开关热跳,另外你的总负荷是12个千瓦,它的电流是54 A的电流,电线是6平方的线,依照载流量5A的计算应该总线在10平方,6平方就...这可能是你的空气开关不够灵敏没有起到保护作用,也可能是总闸的开关时间长了,老化容易发烧所以容易跳。
...家用电器-回答人:那一撇、微笑问问高手-9个回答-2021-01-046.空气开关为何老跳闸?答:以前用不跳的话--要么是空气开关坏了--要么就是电线老化了发烧就短路了--冷却后又分开了--空气开关才能再次闭合摸试线路是不是有发烧单个用是不是会跳闸没有就改换大的空开用电量的增加空开容量也要增加可是要按照你的用电量来肯定空开...家用电器-回答人:she-9个回答-2021-08-177.用电功率不大,为何空气开关常常自动跳闸?答:检查一下空气开关上的电源线接头是不是连接紧固,若是没有松动的现象,一般是空气开关性能下降所致,改换质量好的;试一试如何,若是还不行,说明你家里的电源线路或某个电器存在漏电现象。
漏电?短路?过载?如何在电箱初步判断以上这三种情况跳闸的原因对于线路维修,漏电、短路、过载,导致的空气开关跳闸是常见的想象。
其中,短路跳闸也是过载的一种,线路短路,导致电流急剧扩大,线路负载电流达到空气开关最大额定负载时,从而过载跳闸,这就是短路造成的过载。
除了短路过载,还有另一种就是使用中出现的过载,这种情况大多数是用电量过大造成的。
当用电电流达到空气开关的允许最大电流时,空开动作跳闸保护线路!而漏电跳闸则不同,当线路出现漏电时,漏电允许的额定电流达到漏电附件的值时,漏电附件驱动空开跳闸。
漏电保护器的主要部件是个磁环感应器,火线和零线采用并列绕法在磁环上缠绕几圈,在磁环上还有个次级线圈.当同一相的火线和零线在正常工作时,电流产生的磁通正好抵销,在次级线圈不会感应出电压.如果某一线有漏电,或未接零线,在磁环中通过的火线和零线的电流就会不平衡,而产生穿过磁环的磁通,在次级线圈中感应出电压,通过电磁铁使脱扣器动作跳闸.下面是单相线路的示意图,三相或三相四线线路的原理相同。
通过上面的分析,我们就知道了,造成空气开关跳闸的主要原因。
知道原因该如何判断空开是漏电或过载呢?如果电箱配的是带有漏保的空气开关,这种漏电保护器,既有过载保护的功能,又有漏电保护的功能。
最简单的判断方法是,在漏电的情况下,漏电指示按钮弹起,而过载的时候,漏电指示按钮是不弹起的。
我们就以此来判断线路是漏电,还是短路过载。
同时需要注意的是,普通空气开关,只有过载保护功能,没有漏电保护功能!如果是漏电跳闸,那在合闸前,需要将漏电指示按钮按下才能合闸。
检修工作又该如何做呢?不管是漏电,还是短路过载,检修的第一步都是将回路内的所有电器插头全部拔开。
这用来判断区分是电器,还是线路造成跳闸原因。
在断开电器后,看线路是否能正常合闸。
如果不能合闸,则是线路问题,能合闸,则是电器问题。
这上面的初步检修方法,基本用不到检测工具,非常的简单实用。
但如果是线路出问题了,短路了,那只能是拆开插座面板,利用万用表的蜂鸣档检,线路短路,在使用万能表蜂鸣档检测时,有表笔短接的效果,会发出蜂鸣。
跳闸的原因及解决方法跳闸是指电路过载或故障时,安全开关自动切断电流,以保护电器和电路的现象。
下面将详细说明跳闸的原因及解决方法。
一、跳闸的原因:1. 过载:当电路中的负载超过安全开关的额定容量时,就会导致过载。
例如,在一个支路电路中接入过多的电器或在电器工作过程中产生了过大的电流,都会引起电路过载。
2. 短路:短路是指电路中两个相互接触的电源线或两个导体之间出现接触,导致电流直接通过这两点,绕过了电器负载。
短路会导致电流异常增加,使安全开关工作并切断电流。
3. 过电压:过电压是指电路中电压突然上升到超过正常工作范围的情况。
过电压可能由电网故障、雷击或电器设备故障等引起。
4. 漏电:漏电是指电器设备或电路出现接触不良或损坏,导致电流经过非正常的路径泄漏到地面。
当漏电电流超过安全标准时,安全开关会自动跳闸,以防止触电事故的发生。
5. 开关故障:安全开关本身也可能发生故障,导致其无法正常工作。
例如,触点接触不良、开关元件老化等。
二、解决跳闸的方法:1. 调整电路负载:合理安排电器的用电时间,避免在同一支路上同时接入过多的电器。
可以通过更换安全开关容量更大的设备来承担更大的负荷。
2. 检查或更换电线、插座等:如果发现电线老化、插座松动或损坏,应及时更换或修复,确保电路的安全可靠性。
3. 检查设备故障:如果跳闸是由于某个电器设备引起的,应检查该设备是否存在故障。
可以尝试将该设备拔掉,并更换或修复。
4. 增加过载保护装置:安装过载保护装置可以在电流超过额定值时自动切断电源,保护电器和电路。
例如,在用电器较多的地方可以安装空气开关,它可以根据电路负载调节额定电流或自动切断电源。
5. 定期检查:定期对电线、插座、安全开关等进行检查,确保其正常工作,以防止跳闸事故的发生。
6. 避免过电压:可以使用电压稳定器或过电压保护器,避免电压突然上升造成的损坏和跳闸。
7. 使用质量可靠的电器设备:选购符合相关标准并具有质量保证的电器设备,减少设备故障引起的跳闸。
家里断路器跳闸原因分析家里断路器跳闸一般三个缘由,第一是过载,其次是短路,第三是漏电第一种,过载就是太多的大功率电器同时用超过断路器额定电流了,估量你不会计算,那就少开几个试一试。
其次种,短路可能是某个电器有短路,也可能是暗敷电线短路,不插任何电器试一试假如还跳就要考虑线路有短路,当然假如是带漏电爱护的开关也有漏电的可能。
第三种,假如是带漏电爱护的开关,线路或电器有一点漏电就会跳闸,一般30mA。
假如是第一种状况,那就少开点电器,换大一点的断路器也可以,前提是你的线路不能太细,应当比断路器额定容量大。
假如是其次种状况,某个电器内部有短路,把这个电器修一修就可以了,假如暗敷线路短路那就肯定要请专业人员查清晰。
假如是第三种状况,某个电器漏电,那就一个一个电器逐一插上去开机试一试,到那个跳了就是哪个电器的问题,假如是暗敷线路有漏电,非专业人士是查不出来的,换一个不带漏电爱护的开关就行了,只是少一道平安爱护。
备注:带漏电爱护的开关比一般开关旁边多一个块块,要宽一些,带漏电爱护的开关上面有一小按钮,自己观看一下就能区分你的属于哪一种。
若怀疑暗敷线有短路故障,直接用万用表电阻档查相线对零线和地线的电阻,家里一般接有电器、电灯等电器最好将全部电器完全分断,此时相线对零线电阻应当很大,理论上是无穷大。
若电阻为几欧姆以下应当是短路了,若怀疑有漏电故障万用表不肯定能查出来,最好用摇表将相线对地摇绝缘,国标规定不得小于0.5M。
其实漏电也不是不能用,只是不能装带漏电爱护的断路器,这样的话假如人触电了就不会跳闸爱护,这也没关系,只要全部电器外壳接地线了,一旦外壳带电断路器也会跳闸爱护(千万留意这里所说的接地线是指接系统的地线,不是让你将电器外壳地线仍在水沟里或埋在地上,那样就成了TT系统了,只有TN系统中断路器才能牢靠爱护)。
家用空气开关断路器跳闸原因和解决方法分析断路器跳闸,几乎是所有人都遇到过地问题.有些时候,断路器跳闸,只要人工合闸即可.但是也有让人头疼地时候,即断路器频繁跳闸,合上闸过一会儿又跳了,什么原因也不清楚,真是让人头疼.今天我们来详细分析断路器跳闸地原因.可能引起断路器跳闸地原因空气开关,又叫做断路器.家用断路器地保护功能只有过载保护和漏电保护.家庭配电箱内,一般使用以下断路器组合▼在这一组断路器中,左侧四个断路器是普通地空开,右侧地三个断路器是在普通地空开基础上增加了漏电保护地附件,可以称之为“漏电断路器”.普通断路器和漏电断路器地外观对比如下▼上图中均为1P断路器,除此外,家庭中还常见2P断路器,但是其保护功能相同,此处不再赘述.在保护功能上,普通地断路器仅有过载保护地功能,而漏电断路器同时具有过载保护和漏电保护.如果发生跳闸现象,请首先考虑这两种情况.超负荷跳闸电路中地负荷过高,引发断路器过载保护,从而引起跳闸.如果是普通地断路器跳闸,或漏电断路器跳闸后复位按钮没有突出(漏电显示屏未变色),即可确定为过载跳闸.负荷过高,有两种可能:电路中有大功率设备,如空调、热水器等,而断路器选型较小.同一个断路器下带动过多用电设备,造成总电流过高.如同一个断路器下口有多个插座,各个插座都在使用,造成总电流过高.解决方法:电路中负荷过高,会造成线路发热从而烧毁用电器,甚至引起火灾等事故.确定电路中是由于过载造成断路器跳闸,可以更换大电流断路器解决.在更换断路器之前,请先确定该回路电线地粗细.过细地电线如果匹配较大断路器,会产生很严重地安全隐患.短路跳闸属于超负荷跳闸地范畴,同样是触发了过载保护.之所以单独列出,是因为其解决方案与上述不同.如果断路器合闸后马上又跳闸(不是合不上闸),特别是拔下所有插座上地用电器之后还是如此,就要考虑是电路中有短路现象.电路中发生短路现象是十分危险地,此时应该保持断路器地断开状态,并找专业人士处理,切勿轻易尝试解决.漏电跳闸家用空开地跳闸原因是很好判断地,如果漏电断路器跳闸后,复位按钮突出(下图中红圈部分),即可断定为电路中有漏电现象▼需要注意地是,普通地断路器,就算是电路中有漏电发生,也不会跳闸.解决方法:将插座上地用电器逐一拔下,每拔下来一个就合闸一次,如果不再跳闸,证明该用电器内部有漏电或接地.如果所有用电设备均已取下,断路器依然跳闸,则证明该漏电断路器下属回路内有漏电.此时建议找专业电工维修,不建议自行解决.维修时,需要用到摇表进行测量.版权申明本文部分内容,包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.b5E2R。
****** 空气开关跳闸的原因分析及处理办法供电系统自动空气开关的失压脱扣器是一个电磁铁,失电瞬间会在弹簧的带动下衔铁释放,然后带动跳闸机构动作,空气开关完成跳闸操作。
高压配电系统闪电时,失压脱扣器若能延时几秒钟后再起跳,在高压系统电压瞬间恢复正常后,供电系统才能够得以维持正常供电,从而显著降低闪电对轻烃装置生产的影响。
为了防止高压系统闪电瞬间失压脱扣器衔铁释放,经过分析提出了以下三个技术解决方案:①将电磁失压脱扣器的衔铁捆住,防止其释放,这样可以达到闪电时空气开关不起跳的目的,但在系统永久失电时,空气开关也无法动作,失去了存在的意义,故不可取;②采用UPS系统给失压脱扣器供电的方法,经过反复试验,由于设备接线复杂、可靠性差、无法稳定实现延时起跳,故不可取;③将失压脱扣器线圈电源改为直流电源,在该线圈上并联一只贮能电容,系统电压过低时,电容自动向失压脱扣器线圈释放电能,使其维持一定时间的吸合状态,待贮能电容放电结束后,失压脱扣器失电,空气开关自动完成延时起跳操作。
其改造方法类似交流接触器的交流启动、直流无声运行,接线方式简单,经试验可靠性高,故被采用。
空气开关跳闸怎么办首先判断跳闸的空气开关是家中配电箱内的总开关还是分路出线开关。
如总开关未跳闸,只是分路开关跳闸,则说明大功率电器供电线路接线有问题,即多件大功率电器接在同一分路开关上,此类情况,将大功率电器线路调整至负荷轻的分路开关即可(建议大功率电器使用单独的分路开关);如分路开关没跳闸,总开关跳闸,则计算家用电器功率之和是否超出供电认可容量(可致电95598,通过客户编号查询供电认可容量),并检查总开关容量是否与供电认可容量匹配。
如家用电器功率之和超出供电认可容量,则减少同时使用的家用电器数量(特别是大功率家用电器),并向供电公司申请用电增容;如家用电器功率之和未超出供电认可容量,但总开关容量小于供电认可容量,则需更换与供电认可容量匹配的总开关。
空开合不上闸的原因
1.线路中有短路或接地现象:这是空开跳闸的最常见原因之一,
如果线路中有短路或接地现象,空开会立即跳闸以保护电路和设备。
2.负载过大:如果负载过大,超过了空开的额定电流,空开也会
跳闸保护电路和设备。
3.触电保护器动作:如果触电保护器动作,空开也会跳闸保护电
路和设备。
4.空开本身故障:如果空开本身出现故障,如机械故障、电子元
件故障等,也会导致合不上闸。
5.电路中有漏电现象:如果电路中有漏电现象,会导致空开跳闸
保护电路和设备。
6.电路中的负载没有完全断开:如果电路中的负载没有完全断开,
例如负载的电线没有接好或者负载的电线接触不良,会导致空开合不上闸。
7.空开参数设置错误:如果空开的参数设置错误,例如额定电流
设置过大或过小,也会导致合不上闸。
针对以上原因,可以采取以下措施进行解决:
1.检查线路中有无短路或接地现象,如果有,需要修复后再尝试
合闸。
2.检查负载是否超过空开的额定电流,如果是,需要减小负载或
更换更大容量的空开。
3.检查触电保护器是否动作,如果是,需要排除故障后再尝试合
闸。
4.检查空开本身是否故障,如果是,需要更换新的空开。
5.检查电路中有无漏电现象,如果是,需要修复后再尝试合闸。
6.检查电路中的负载是否完全断开,如果是,需要排除故障后再
尝试合闸。
7.检查空开的参数设置是否正确,如果不正确,需要重新设置参
数后再尝试合闸。
空气开关跳闸原理空气开关是一种用来保护电路和设备的电气开关装置,当电路中发生过载、短路或其他故障时,空气开关会自动跳闸,切断电流,以保护电器设备和人身安全。
空气开关跳闸的原理是基于电磁力和热效应。
在正常工作状态下,空气开关的触头和主触头通过电弧熔断器连接,电流可以顺利通过。
当电路中发生过载或短路时,电流会迅速增大,导致触头和主触头之间的接触电阻增加。
同时,电流通过触点时会产生弧光和热量,使触点温度升高。
当电流超过空气开关额定电流的一定倍数时,触点温度会上升到熔断器的熔断温度,此时熔断器会瞬间熔断,切断电流。
同时,触点上的电弧会受到电磁力的作用,弧光会向上或向下弯曲,使得触点迅速分离,从而切断电路。
这样,电流无法继续通过触点,电路中的设备得到保护。
除了电磁力和热效应,空气开关还可以通过过载保护和短路保护来实现跳闸。
在电路中发生过载时,由于电流超过了空气开关的额定电流,过载保护装置会感应到电流的变化,通过电磁力或热效应来跳闸。
在发生短路时,短路保护装置会迅速感应到异常电流,通过热效应或电磁力来切断电流,防止短路电流对电路和设备造成损坏。
空气开关还具有手动控制和远程控制的功能。
在发生故障或需要维修时,可以通过手动操作来切断电流,确保人员和设备的安全。
而在某些特殊情况下,如电路远离操作人员或需要进行远程控制时,可以通过远程控制装置来控制空气开关的跳闸。
空气开关的跳闸原理是基于电磁力和热效应,通过熔断器的熔断、触点的迅速分离以及电磁力或热效应的作用,切断电路中的电流,以保护电器设备和人身安全。
同时,空气开关还可以通过过载保护和短路保护来实现跳闸。
通过手动控制和远程控制,可以灵活地控制空气开关的跳闸操作。
空气开关的跳闸原理保证了电路的安全稳定运行,广泛应用于电力系统、工业生产和民用电器等领域。
热水器空开跳闸的原因
热水器空开跳闸的原因?热水器为何会空开跳闸?这要我们对热水器跳闸和热水器跳闸原因有好的了解,在热水器发生各种状况的情况下做出快速处理。
热水器跳闸原因:
1,空气能热水器,有漏电的线路,有漏电的话,漏电保护器也会引起空开跳闸;
2,短路,热水器的某线路出现故障,出现短接现象,那么会跳闸;
3,空气能热水器负载过大,其启动电流超过空开的额定电流。
一般情况下,热水器里面有压缩机工作,其开启时有个堵转电流,就是启动电流,会比较大,在启动后,正常了,电流就小了。
但是如果启动电流很大,超过了空开设定的额定电流,那么也会引起空开跳闸。
热水器空开跳闸原因:
原因一:有可能是空气开关坏了,要是那样直接换掉。
原因二:空气开关小,建议你把空气开关换成25A的就可以解决这个问题了
热水器选购
1.看价格、看牌子。
热水器属于对质量要求较高的家电。
不允许有任何安全隐患。
从经验看,那些大厂家生产的大牌子热水器,其
质量都是过关的。
另外,看价格,购买热水器不能贪便宜,价格过低的热水器最好不要买。
自己在选购之前多了解用电安全小知识2.看容量。
市面上热水器都会按照容量分类,我们要根据自己家庭的人口数量来选购相对应的热水器。
3.安装要仔细。
热水器的安装要非常仔细,否则会留下安全隐患。
最好找厂家的专业技师来安装,使用时要仔细阅读说明书。
提醒您为了生命安全和生活健康,我们应该充分了解热水器跳闸原因,、热水器空开跳闸的原因、热水器选购。
空气开关跳闸的原理空气开关是一种常用的电路保护器件,它能够在电路中出现过电流、过负荷或短路等故障时迅速切断电路。
其工作原理是利用过电流对传感器的作用,通过机构装置将开关点切断或闭合,以达到保护电路的目的。
下面将详细介绍空气开关跳闸的原理。
空气开关的基本结构包括传感装置、触头系统、机构装置和电弧灭除装置等。
其中传感装置是空气开关最关键的部分,它能够感应到电流的变化并提供动作信号。
在电流正常的情况下,传感装置不具备动作能力,保持闭合状态。
而在电流超过额定值时,传感装置会被电流磁场作用,产生力矩,推动机构装置运动。
机构装置经过放大和传递动作信号后,通过触头系统将开关点切断,实现电路的切断保护。
当电流超过额定值时,传感装置产生的力矩足以克服机构弹性和操作杆的阻力,机构装置开始动作。
机构装置通常由钢带、弹性膜片等构成,能够通过放大作用将传感装置产生的微弱力矩放大为足够大的动作力矩,给触头提供必要的切断电路。
触头系统是空气开关中的另一个重要部分。
当机构装置动作时,触头系统能够将传感装置产生的动作信号传递给触点。
触点是一个金属片,金属片的两端分别连接电路的两个断路器,通过闭合和切断实现电路的开关。
当机构装置动作后,触点与固定触点发生接触,电路即处于开断状态,从而起到电路保护的作用。
为了保证电路稳定和安全,空气开关还配备了电弧灭除装置。
电弧灭除装置的作用是在触点分离时,通过加速运动的空气使电弧局部断开,从而阻止电弧继续燃烧和破坏电路。
电弧灭除装置通常由几何形状特殊的装置组成,通过将电弧快速放大并打破电弧,使其在极短的时间内熄灭,从而保护电路和设备的安全性。
总之,空气开关跳闸的原理是通过传感装置感应电流变化,产生力矩推动机构装置动作,进而通过触头系统切断电路。
同时,电弧灭除装置能够在触点分离时迅速灭除电弧,确保电路的稳定和安全。
空气开关的这种工作原理使其成为电路保护中不可或缺的重要设备。
未使用大功率突然跳闸的原因
未使用大功率电器但突然跳闸的原因可能有以下几种:
1. 负载线路短路:如果是负载线路短路,那么在开机或打开空开的瞬间就会跳闸,导致无法供电。
2. 空开问题:空开(空气开关)的额定负载功率可能过小,导致制热过程中流过的电流太大。
经过几分钟后,开关可能会因发热过度而自动延时跳闸。
另外,如果空开上下接线没有拧紧螺丝,也可能导致跳闸。
3. 火线和零线短路:如果火线和零线短路(搭在一起),短路时电流会瞬间变得非常大,空开可能会发出类似爆炸的声音并跳闸。
4. 漏电保护器损坏:如果漏电保护器损坏,可能导致电路无故跳闸。
这时需要重新更换一个新的漏电保护器。
5. 电路接触不良:电路接触不良或线路松动也可能引起跳闸现象。
要解决跳闸问题,可以尝试以下方法:使用电笔测试插离的零线和地线是否在传电,检查漏电保护器是否正常,以及检查空开和电路的接触情况。
如果问题仍然存在,建议联系专业电工进行检查和维修。
此外,使用电器时还需注意以下几点:打雷时尽量不要使用电器,以免高电压产生大电流损坏电器;修理电路时要关闭总电源,避免触电;更换保险丝时要选择适合电流负荷的保险丝,避免电流过大烧断保险丝;使用插座时,如电线绝缘皮脱落,要及时更换新电线,不要触摸裸露电线,以防触电。
以上内容仅供参考,如遇到电路问题,建议联系专业电工进行检查和维修,以确保安全。
厨房空开跳闸全屋没电什么原因
这种情况要看是什么原因引起的,可能造成全屋没电,有下面几种情况:
1. 线路和插坐、用电器短路造成的。
(可能空气开关配置不当造成越级跳闸使总闸给跳了)
2. 线路和插坐,用电器受潮湿的影响或者绝缘老化造成漏电。
(造成总闸漏电保护动作跳闸)
3. 线路安装不规范,没有回路独立控制造成的。
(故障回路接在总闸上因线路短路或者漏
电引起总开关跳闸)
归纳起来也只有这几种情况会造成整个房子都没电,但是一旦发生故障跳闸,都要查明原因,排除故障后再合闸,才能保证安全。
空气开关跳闸原理物理以空气开关跳闸原理物理为标题,本文将详细介绍空气开关跳闸的原理。
空气开关是一种常用的电气元件,用于保护电路和设备免受过载和短路等故障的影响。
当电路中出现故障时,空气开关会迅速跳闸,切断电路,以保护电气设备和人身安全。
空气开关的跳闸原理是基于热效应和电磁感应两个物理原理。
首先我们来看热效应原理。
空气开关内部有一个电流传感器,当电流通过空气开关时,传感器会受到电流的热量影响而升温。
当电流超过设定值时,传感器的温度会迅速升高,达到触发跳闸的温度阈值,从而引发跳闸操作。
空气开关还利用了电磁感应原理。
在空气开关内部,有一个电磁线圈,当电流通过线圈时,会产生一个磁场。
如果电流超过设定值,磁场的强度将超过线圈能够承受的范围,从而引发跳闸操作。
空气开关的跳闸原理是基于热效应和电磁感应两个物理原理。
通过监测电流的大小,当电流超过设定值时,跳闸装置会迅速触发,切断电路,以保护电气设备和人身安全。
除了跳闸原理,空气开关还有一些其他的特点和功能。
首先,空气开关具有灵敏的跳闸动作和可靠的断开能力,可以快速切断故障电路,防止电气设备损坏和火灾事故的发生。
其次,空气开关还具有过载和短路保护功能,可以根据电流的大小自动调节跳闸阈值,以适应不同的工作环境。
此外,空气开关还可以用作手动开关,方便用户对电路进行控制。
需要注意的是,空气开关在使用过程中也存在一些问题和注意事项。
首先,空气开关跳闸后需要及时排除故障才能重新合闸,否则可能会引发更严重的故障。
其次,空气开关需要定期检查和维护,以确保其正常工作和可靠性。
此外,空气开关的使用范围和额定电流需要根据具体的应用场景来选择,以避免过载或不足的情况发生。
总结起来,空气开关跳闸的原理是基于热效应和电磁感应两个物理原理。
通过监测电流的大小,当电流超过设定值时,空气开关会迅速跳闸,切断电路,以保护电气设备和人身安全。
空气开关具有灵敏的跳闸动作、可靠的断开能力和过载短路保护功能,是一种常用的电气元件。
空开跳闸的原因分析
空气开关的简称“空开”,漏电保护器的简称“漏保”,
家中配电箱中空气开关简称“室内的空开”,楼下火表处的总空气开关简称“室外的空开”。
1、故障现象:室内的空开未跳,室外的空开跳闸
2、做法是:
<1、先断开所有临时接通的用电器,如:洗衣机,电水壶,再合闸,空开未跳。
<2、单独插上洗衣机,开始时能正常使用,空开未跳,但发现洗衣机的电动机在转动时的瞬间,日光灯暗了一下,到后来,单独使用洗衣机一段时间后,室外的空开也跳闸。
<3、请家电维修人员检查了电水壶,说是好的,
单独使用电水壶,开始不跳闸,过了一会儿,室外的空开跳闸。
<4、到后来单独使用电脑一段时间后,室外的空开也跳闸。
<5、怀疑室外的空开有问题,请专业电工更换了室外的空开,一切正常。
3、故障分析:
<1、所有的用电器经检查没有短路和漏电的现象。
<2、不接负载时,空开未跳,说明线路正常。
<3、单独使用洗衣机,在电机开始转动的瞬间日光灯暗了一下,
说明线路上被限流了。
<4、室内的空开(一个是25A的,带漏保,另一个是32A的)未跳,
室外的空开(40A)跳闸,怀疑室外的空开有问题。
<5、室外的空开更换后一切正常,进一步说明室外的空开有问题(可能是固定导线的螺丝松动、也可能是空开本身的故障)(导致空开限流或有稍大的电流<远小于额定电流>流过就跳闸)。
