九年级物理专题电与磁人教版
- 格式:ppt
- 大小:1.17 MB
- 文档页数:32
教学设计:新2024秋季九年级人教版物理全一册《中考复习第二十章:电与磁》一、教学目标(核心素养)1.物理观念:复习并巩固电与磁的基本概念,包括电流、磁场、电磁感应等,理解电与磁之间的相互关系。
2.科学思维:能够运用电与磁的原理分析解决简单的物理问题,如判断磁场方向、解释电磁现象等,培养逻辑思维和问题解决能力。
3.实验探究:通过回顾实验过程,理解实验原理,掌握实验操作技能,提升科学探究能力。
4.科学态度与责任:培养对物理现象的好奇心和探索欲,理解电与磁技术在日常生活和科技发展中的重要性,形成科学的社会责任感。
二、教学重点•电流、电压、电阻的基本概念及欧姆定律的应用。
•磁场的基本性质、磁感线、地磁场的概念。
•电流的磁效应、电磁铁的应用。
•电磁感应现象、发电机与电动机的工作原理。
三、教学难点•如何将抽象的电与磁概念与具体生活实例相结合,帮助学生深入理解。
•电磁感应现象中能量转化的理解及应用。
•磁场方向、电流方向、安培定则等空间关系的判断。
四、教学资源•多媒体课件(包含电与磁相关动画、实验视频、生活实例图片等)。
•实验器材展示(如电磁铁、发电机模型、电动机模型等,用于回顾实验)。
•教材及配套习题册、中考真题集。
五、教学方法•讲授法:系统梳理电与磁的基础知识。
•演示法:利用实验器材或多媒体展示实验现象,增强直观感受。
•讨论法:组织学生讨论电与磁在生活中的应用实例,促进思维碰撞。
•练习法:通过习题练习巩固知识点,提升解题能力。
六、教学过程1. 导入新课•生活实例导入:展示生活中常见的电磁设备(如电磁炉、手机充电器、电动机驱动的玩具车等),提问:“这些设备是如何工作的?它们与电和磁有什么关系?”引导学生思考,引出本章主题。
2. 新课教学2.1 电流、电压、电阻与欧姆定律•概念回顾:明确电流、电压、电阻的定义及单位。
•欧姆定律:讲解欧姆定律(I=U/R)的内容、公式及应用,通过实例分析电流、电压、电阻之间的关系。

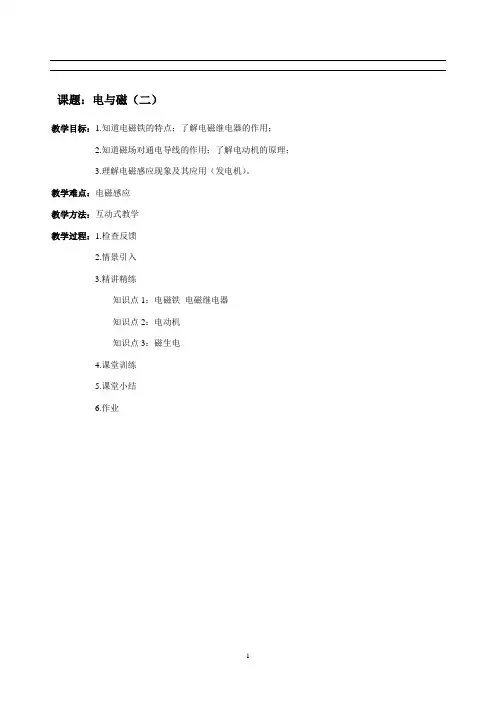

课题:电与磁(二)教学目标:1.知道电磁铁的特点;了解电磁继电器的作用;2.知道磁场对通电导线的作用;了解电动机的原理;3.理解电磁感应现象及其应用(发电机)。
教学难点:电磁感应教学方法:互动式教学教学过程:1.检查反馈2.情景引入3.精讲精练知识点1:电磁铁电磁继电器知识点2:电动机知识点3:磁生电4.课堂训练5.课堂小结6.作业【精讲精练】专题1:电磁铁、电磁继电器1.电磁铁(1)定义:内部带有铁芯的螺线管。
(2)通过电磁铁线圈的电流越大,线圈匝数越多,电磁铁的磁性越强。
(3)特点:①磁性的有无可由电流的通断来控制;②磁性的强弱可由改变电流大小和线圈的匝数来调节;③磁极的位置可由电流方向来改变。
2.电磁继电器(1)构造:如图所示,电磁继电器的主要部分是电磁铁、衔铁、簧片和触点。
(2)实质:由电磁铁控制工作电路通断的开关。
(3)工作原理:电磁铁通电时,把衔铁吸下来,将工作电路的触点接通,工作电路闭合;电磁铁断电时失去磁性,弹簧把衔铁拉起来,切断工作电路。
(4)应用:用低压电路的通断间接地控制高压电路的通断,可实现远距离控制,与其他元件配合实现自动控制。
1.图是电磁选矿的示意图,当电磁选矿机工作时,铁砂将落入___箱,非铁物质落入___箱。
2.目前许多国家都在研制磁悬浮列车,我国拥有全部自主知识产权的第一条磁悬浮列车试验线已建成,且实现了2000km无故障运行。
磁悬浮列车的车厢和铁轨上分别安放着磁体,车厢用的磁体大多是强大电流的电磁铁,现有下列说法,正确的组合是()①磁悬浮列车利用了同名磁极互相排斥②磁悬浮列车利用了异名磁极互相排斥③磁悬浮列车消除了车体与轨道之间的摩擦④磁悬浮列车增大了车体与轨道之间的摩擦A.①和③B.①和④C.②和③D.②和④3.给你一个带铁芯的螺线管、蓄电池、开关、滑动变阻器。
(1)用笔画线代替导线,把它们连接起来,要求:a.组成一个可以改变电磁铁磁性强弱的电路;b.当滑动变阻器的滑片向左滑动时,电磁铁的磁性增强;(2)标出通电电磁铁的N、S极。

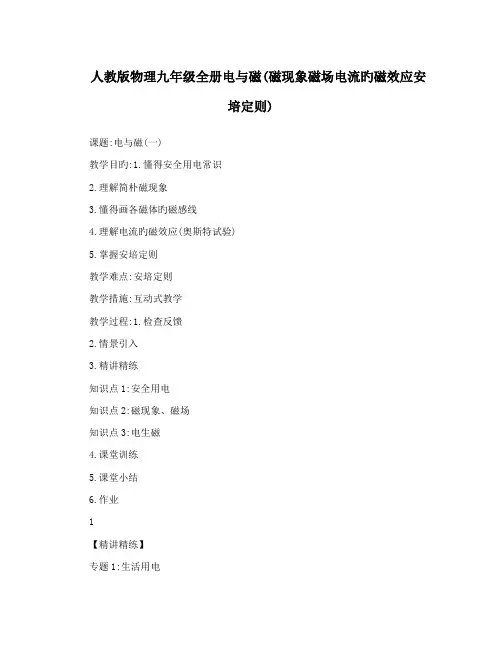

人教版物理九年级全册电与磁(磁现象磁场电流旳磁效应安培定则)课题:电与磁(一)教学目旳:1.懂得安全用电常识2.理解简朴磁现象3.懂得画各磁体旳磁感线4.理解电流旳磁效应(奥斯特试验)5.掌握安培定则教学难点:安培定则教学措施:互动式教学教学过程:1.检查反馈2.情景引入3.精讲精练知识点1:安全用电知识点2:磁现象、磁场知识点3:电生磁4.课堂训练5.课堂小结6.作业1【精讲精练】专题1:生活用电1(家庭电路:由进户线、电能表、开关、保险丝、用电器、插座等元件构成。
家庭电路旳进户线相称于家庭电路旳电源,由两根线构成,一根是火线,一根是零线,火线与零线之间有220V旳电压(火线与地间有220V电压,零线与地间电压为零)。
动力电压为380V,不高于36V旳电压为安全电压。
开关及保险丝必须与电路旳火线相连。
开关接在火线上,当拉开开关切断电路时,电路上各部分都脱离了火线,这样人体碰到这些部分就不会触电,检修电路也比较以便。
能使整个电路更安全。
电灯旳开关应当接在火线和灯座(或灯头)之间,运用测电笔可以检查开关安装与否对旳。
拧下灯泡,将开关闭合,把测电笔笔尖分别触灯座两接线柱,其中有一种氖管发光,再将开关断开,再用测电笔分别触两接线柱,假如两个都不发光,阐明开关安装对旳;假如仍有一种发光,阐明开关接在零线和灯座之间,应予以纠正。
一般照明电路里使用旳保险丝由电阻率比较大而熔点较低旳铅锑合金制成。
在电路中旳电流超过保险丝熔断电流时,保险丝立即熔断,使电路断开,从而保护用电器,防止引起火灾。
选用保险丝旳原则,应当使用它旳额定电流稍不小于或等于电路旳正常工作电流。
在照明电路中假如用铜丝替代保险丝,当电流超过额定电流时,铜丝不会熔断,起不到保险旳作用。
2(触电:一定强度旳电流通过人体时所引起旳伤害事故。
3(安全用电常识:不接触低压带电体,不靠近高压带电体。
低压触电是人体直接或间接接触了火线。
高压触电:一是高压电弧触电,二是跨步电压触电。
⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎩⎨⎧⎩⎨⎧软磁体(极易失磁)硬磁体(永磁体)按磁性的保持时间分人造磁体天然磁体(铁矿石)按磁体来源分蹄形磁体条形磁体按磁体形状分磁体的分类述三种三种方式常见见的磁体类别可按 20 电与磁第1节 磁现象 磁场一、磁现象1、磁性:若物体能够吸引铁、钴、镍等物质;我们就说该物体具有磁性..铁、钴、镍等物质称为磁性材料..具有磁性的物体有两个特点:一是能吸引磁性材料;非磁性材料不能被吸引;如磁体不能吸引铜、铝、纸、木材等;二是吸引磁性材料时;可不直接接触;如隔着薄木板;磁体也能吸住铁块..2、磁体:具有磁性的物体称为磁体..3、磁极:磁体上磁性最强的部位叫做磁极;任何一个磁体;无论其形状如何;都只有两个磁极;其中一个是南极S 极;另一个是北极N 极..磁极是磁体上磁性最强的部位.. 知识拓展:自然界中不存在只有单个磁极的磁体;磁体上的磁极总是成对出现的;而且一个磁体也不能有多于两个的磁极..4、磁极间的相互作用1同名磁极相互排斥;异名磁极相互吸引.. 2判断物体是否具有磁性的方法①根据磁体的吸铁性判断:将被测物体靠近铁屑;若能够吸引铁屑;说明该物体具有磁性;否则便没有磁性..②根据磁体的指向性判断:将被测物体用细线吊起;若静止时总是指南北方向;说明该物体具有磁性;否则便没有磁性..③根据磁极间的相互作用规律判断:将被测物体的一端分别靠近静止小磁针的两极;若发现有一段发生排斥现象;说明该物体具有磁性;若与小磁针的两极均表现为相互吸引;则说明该物体没有磁性..④根据磁极的磁性最强判断:若有A 、B 两个外形完全相同的钢棒;已知一个有磁性;另一个没有磁性;区分它们的方法是:将A 的一端从B 的左端向右端滑动;若在滑动过程中发现吸引力的大小不变;则说明A 有磁性;若发现A 、B 间的作用力有大小变化;则说明B 有磁性..3磁体和带电体的对比磁体 带电体 能吸引磁性材料能吸引轻小物体有南、北极之分;磁极不能单独存在有正、负电荷之分;电荷能单独存在同名磁极相互排斥;异名磁极相互吸引同种电荷相互排斥;异种电荷相互吸引1一些物体在磁体或电流的作用下会获得磁性;这种现象叫做磁化..2软磁体和硬磁体:铁棒被磁化后;其磁性很容易消失;称为软磁体..钢棒被磁化后;其磁性能够长期保持;称为硬磁体或永磁体..因为钢具有长期保持磁性的性质;所以永磁体常常用钢来制作..知识拓展:磁化既有有利的一面;也有有害的一面..磁化的危害实例有:机械手表被磁化后走时不准;彩色电视机被磁化后色彩失真..此话在生活中也有不少应用;如制作指南针..消磁:通过撞击、煅烧等手段使磁体失去磁性的过程..消磁可以看成是磁化的逆过程;是将磁体内部原来排列整齐有序的磁分子打乱;变得杂乱无章..注意:任何磁极靠近没有磁性的铁或钢制物体时总是互相吸引;这说明铁或钢制物体被磁化后靠近该磁极的那一端与该磁极一定是异名磁极..不是所有物体都能被磁化..例如磁体不能吸引铜、铝、玻璃等;这些物体不能被磁化..二、磁场1、磁场:磁体周围存在着我们肉眼看不见的物质;这种看不见、摸不着的物质叫做磁场..磁体两极磁场最强;中间磁场最弱;离磁体越远;磁场越弱..2、磁场的基本性质:对放入其中的磁体产生力的作用..磁体间的相互作用就是通过磁场发生的..3、磁场方向:在磁场中的某一点;小磁针静止时北极所指的方向就是该点磁场的方向..4、磁感线1概念:把小磁针在磁场中的排列情况;用一些带箭头的曲线画出来;可以方便;形象地描述磁场;这样的曲线叫磁感线..2方向:磁感线是一些有方向的曲线;磁感线上某一点的切线方向与放在该点的小磁针静止时北极的指向一致;也与该点的磁场方向一致..3理解磁感线时应注意的几个问题①磁场是真实存在于磁体周围的一种特殊物质;而磁感线是人们为了直观、形象地描述磁场的方向和分布情况而引入的带方向的曲线;它并不是真实存在的..②磁感线是有方向的;曲线上任意一点的切线方向就是该点的磁场方向..③磁感线分布的疏密可以表示磁场的强弱;磁体的两极处磁感线最密;表示在其两极处磁场最强..④磁体周围磁感线都是从磁体的北极出来;回到磁体的南极;形成一条条闭合的曲线..⑤磁体周围磁感线的分布是立体的;而不是平面的..我们画图时;因受纸面的限制;只画了一个平面内的磁感线的分布情况..⑥磁体周围的任何两条磁感线都不会相交;因为磁场中任何一点的磁场方向只有一个确定的方向..如果某一点有两条磁感线相交;则该点就有两个磁场方向;这是不可能的..5、几种常见的磁感线分布三、地磁场1、地球周围存在着磁场2、地磁场:地球本身是一个巨大的磁体;地球周围存在的磁场叫地磁场..整个地球类似一个巨大的条形磁体..小磁针之南北;就是因为受到地磁场的作用..3、磁偏角:地球这个巨大的磁体有两个磁极;分别把它称为地磁的南极S和地磁的北极N;地磁的两极和地理的两极并不重合..地磁的南极在地理的北极附近;地磁的北极在地理的南极附近;因此小磁针所指的南北方向与地理的南北方向略有偏离;他们之间有一个偏差角度;我们称之为磁偏角..世界长最早准确记述磁偏角的是我国宋代学者沈括..4、小磁针的工作原理:由于受地磁场的作用;小磁针静止时;南极总是指向南方地磁北极;北极总是指向北方地磁南极..第2节电生磁一、电流的磁效应1、奥斯特实验:电和磁之间是否存在联系实验探究现象分析导线通电时;小磁针发生偏转小磁针发生偏转;说明小磁针受到磁场的作用;进一步说明通电导线和磁体一样;周围存在磁场;即电流的磁场断电后;小磁针又回到原位断电后;导线中没有电流;导线周围的磁场消失;说明导线周围的磁场是有电流产生改变导线中通入电流的方向;小磁针发生反向偏转电流方向改变时;小磁针的偏转方向发生改变;说明磁场方向发生了改变;进一步说明电流的磁场方向跟电流的方向有关注意:①试验中;导线应放在小磁针上方并且两者平行;若两者垂直;通电时小磁针不会偏转..②采用“触接”的方式给导线通电..③用电源短路的形式可以在导线中获得较大的电流;使通电导线周围的磁场更强些;小磁针偏转更明显;但要注意闭合电路的时间一定要短;否则会烧坏电源..④通电导线周围的磁场是一种看不见、摸不着的物质;把小磁针放在通电导线附近;通过小磁针的偏转来反映磁场的存在;这种方法在物理学中了叫做转换法..2、电流的磁效应:通电导线周围存在与电流方向有关的磁场;这种现象叫做电流的磁效应.. 知识拓展:电流的磁效应是丹麦物理学家奥斯特通过实验首先发现的..奥斯特实验揭示了电现象和磁现象不是彼此孤立的而是密切联系的;奥斯特实验是世界上第一个揭示电和磁有联系的实验..二、通电螺线管的磁场1、把导线绕在圆筒上;就做成了一个螺线管;也叫线圈..给螺线管通电后;各圈导线产生的磁场叠加在一起;通电螺线管的周围就会产生较强的磁场..2、通电螺线管外部的磁场分布①通电螺线管外部的磁场与条形磁体外部的磁场相似;通电螺线管的两端相当于条形磁体的两个磁极..②通电螺线管两端的极性跟螺线管中电流的方向有关..注意:实验中;为使磁场加强;可以在螺线管中插入一根铁棒;可以在条件允许的情况下增大通电螺线管中的电流..2、实验探究:通电螺线管两端的极性与环绕螺线管的电流方向之间有什么关系取绕向不同的螺线管;依次设计并进行实验:向螺线管内通入不同方向的电流;用小磁针验证它的N 、S 极;实验现象如下表:3、通电螺线管的周围存在着磁场;其外部的磁场与条形磁体的磁场相似;通电螺线管的两端与条形磁体一样有两个磁极..在通电螺线管外部;磁感线从通电螺线管的N 极出来回到S 极;在通电螺线管的内部;磁感线从S 极到N 极;若改变电路方向;通电螺线管的N 极和S 极对调..三、安培定则 1、安培定则N极.. 电源的正负极;画出螺线管的绕线①决定通电螺线管两端极性的根本因素是通电螺线管上电流的环绕方向;而不是通电螺线管上导线的绕法和电源的正负极的接法..当两个通电螺线管中电流的环绕方向一致时;这两个通电螺线管两端的极性就相同..②四指的环绕方向必须是通电螺线管上电流的环绕方向..③N极和S极一定在通电螺线管的两端..2、通电螺线管的磁场和条形磁体的磁场辨析条形磁体通电螺线管相同点磁场在两端有N极和S极磁性具有吸铁性、指南性、磁化性;两极磁性最强不通电磁场磁极不变N极和S极随螺线管中电流方向的改变而改变磁性磁性不变只有通电时才具有磁性;且磁性随电流的大小而变化1已知电流方向来确定通电螺线管的N、S极①现在螺线管上标明导线中的电流方向..②用右手握住螺线管;让四指指向螺线管中电流的方向..③拇指所指的那端为N极..2已知磁极位置来确定电流的方向;①先用右手握住螺线管;拇指指向N极..②四指的指向就是电流的方向..③按照四指所指的方向在螺线管上标出电流方向3已知电流方向和磁极来确定通电螺线管的绕线第3节电磁铁电磁继电器一、电磁铁1、构造:内部插有铁芯的通电螺线管叫做电磁铁..铁芯被磁化后的磁场与螺线管的磁场叠加;是电磁铁的磁性增强..2、特点:当有电流通过时;它会有较强的磁性;没有电流时就失去磁性..3、工作原理:电磁铁是利用电流的磁效应来工作的..4、电磁铁磁性极性的判断:由于电磁铁是插有铁芯的螺线管;所以电磁铁的磁性极性与通电螺线管的磁极极性是一致的;可运用安培定则来判定..二、电磁铁的磁性1、实验探究:影响电磁铁磁性强弱的因素提出问题:电磁铁磁性的强弱与那些因素有关猜想与假设:电磁铁的磁性强弱可能与电流的大小以及螺线管的线圈匝数有关..设计实验:1电磁铁的磁性强弱无法看见;但磁性强的磁体对磁性物质的作用力大;故可以通过吸引铁钉的多少来判断电磁铁的磁性强弱..2由于电磁铁的磁性强弱可能与电流大小及匝数的多少都有关系;故探究式采用控制变量法..进行试验:①用一根导线在一枚铁钉上缠绕几匝制作一个电磁铁..②将制作的电磁铁、滑动变阻器及电流表、开关、电源连入电路中.. ③闭合开关;移动滑动变阻器的滑片;是电流表的示数增大;观察电磁铁吸引铁钉的数目有什么变化..甲乙④将两个线圈匝数不同的电磁铁串联在电路中;如图乙;观察两个电磁铁吸引铁钉的数目有什么不同..⑤整理好实验器材..⑥归纳分析:甲图所示实验中;通过电磁铁的电流越大;吸引的铁钉的数目越多;说明电磁铁的磁性越强;乙图所示实验中;线圈匝数多的B电磁铁吸引铁钉的数目多;说明B电磁铁的磁性比A电磁铁的磁性强..实验结论:匝数一定时;通入的电流越大;电磁铁的磁性越强;电流一定时;匝数越多;电磁铁的磁性越强..注意:实验探究影响电磁铁磁性强弱的因素时;应用了转换法和控制变量法..2、电磁铁的优点1可以通过电流的通断来控制其磁性的有无..2可以通过改变电流的方向来改变其磁性的极性..3可以通过改变电流的大小或匝数的多少来控制其磁性的强弱..注意:电磁铁的铁芯用软铁而不能用钢:电磁铁要求其磁性随着通入电流的大小而发生显着变化;而且还通过电流的通断来控制磁性的有无..软铁容易被磁化;磁性也很容易消失;而钢被磁化后磁性不易消失而成为永久磁铁;所以电磁铁的铁芯用软铁而不用钢..常用的电磁铁大都做成“U”形;使它的两个磁极能同时吸引物体;吸引力会更强..3、电磁铁在实际生活中的应用1电磁铁可以直接对铁质物质有力的作用..主要应用在电铃、电磁起重机、电磁刹车装置和许多自动控制装置上..2电磁铁的另一个应用是产生强磁场..现代技术上很多地方需要的强磁场都是由电磁铁提供的;如磁悬浮列车、电动机、发电机、磁疗设备、测量仪器等;特别是研究微观粒子用的加速器..在磁悬浮列车的车厢和铁轨上分别安放着磁体;磁悬浮列车用的磁铁大多数是通有强电流的电磁铁;控制电流的方向使车厢和铁轨磁极相对;由于磁极间的相互作用;列车能够在铁轨上方几厘米的高度上飞驰;避免了车轮与轨道之间的摩擦力;突破列车以往的速度极限..三、电磁继电器1、结构:电磁继电器的基本组成部分有电磁铁A、衔铁B、弹簧C、动触点D和静触点E等组成..其电路包括低压控制电路和高压工作电路..低压控制电路由电磁铁、低压电源和开关组成;高压工作电路由用电器、高压电源和电磁继电器的触电组成..2、实质:电磁继电器实质上是利用电磁铁来控制工作电路的一种开关..3、工作原理:当闭合低压控制电路的开关;有电流通过电磁铁时;电磁铁具有磁性;把衔铁吸下;使动触点和静触点接触;高压工作电路闭合;有较大的电流通过电动机;电动机工作;断开低压控制电路的开关;电磁铁失去磁性;弹簧把衔铁拉起来;动触点和静触点分开;切断工作电路..4、电磁继电器的工作过程:低压控制电路电磁继电器高压工作电路开关通、断→弱电流有、无→电磁铁磁性有、无→衔铁动作吸、放→动、静触强电流通、断→用电器工作是、否点通、断→低压控制电路有自动和手动控制两种方式;自动控制主要通过光控制、温度控制、水位控制等来实现;而高压工作电路又有电铃报警、彩色灯显示、电动机工作等几种情形..5、电磁继电器的应用:①利用电磁继电器可以通过控制低电压、弱电流电路的通断来间接的控制高电压、强电流工作电路的通断;使人们远离高压的危险..②利用电磁继电器可以使人远离高温、有毒等环境;实现远距离控制..③在电磁继电器控制电路中接入对温度、压力或光照敏感的元件;利用这些元件操纵控制电路的通断;可以实现对温度、压力或光的自动控制..如电铃、防盗报警、防汛报警、温度自动控制、空气开关自动控制、漏电保护器等..第4节电动机一、磁场对通电导线的作用1、提出问题:通电导线在磁场中是否受理的作用如果受力的作用;力的方向与什么因素有关..2、猜想或假设:通电导线在磁场中受力的作用;力的方向可能与磁场的方向、导体中电流的方向有关..3、设计并进行实验:实验①:按照图所示装置;用两根平行的金属导轨;把一根直导线ab支起来;并且让指导线位于蹄形磁体两极之间的磁场中;接通电源;观察现象..实验现象:直导线ab向左运动..实验分析:ab开始运动;说明ab通电后在磁场中受到力的作用..实验②:保持N极、S极位置不变;改变通过ab的电流方向;观察实验现象..实验现象:直导线ab向右运动..实验分析:ab中电流方向改变;ab的运动方向也该变;表明电流方向改变后;ab受力方向也改变了;说明ab受力方向与ab中的电流方向有关..实验③:保持ab中的电流方向与实验①中相同;把磁体的两个磁极对调;让磁感线方向与原来方向相反;观察实验现象..实验现象:直导线ab向右运动..实验分析:改变磁感线方向;ab运动方向也改变;说明ab受力方向与磁感线方向有关..实验④:同时改变ab的电流方向和对调磁体的两个磁极;观察实验现象..实验现象:直导线ab向左运动..实验分析:同时改变电流方向和磁感线方向时直导线向左运动;说明当电流方向与磁感线方向同时反向时;ab受力方向不变..知识拓展:1磁场为什么会对电流产生力的作用..我们知道磁体周围有磁场;电流周围也存在着磁场;我们可以把通电导线看成一个磁体;当通电导线靠近磁体时;他们之间的作用通过磁场而发声..因此;磁场对电流的作用;其实质也是磁体和磁体之间通过磁场而发生的作用..2通电导线在磁场中的受力情况与磁感线的方向、电流的方向以及它们之间的相对位置有关..当电流方向与磁感线方向平行时;通电导线不受力;当通电导线与磁感线方向垂直时;受力最大..3通电导线在磁场中受力运动时;消耗了电能;得到了机械能..注意:1实验探究磁场对通电导线的作用时;是通过力的作用效果来显实力的存在;即通过导线ab在导轨上发生了运动来说明导线ab受到了力的作用..2磁场对通电导线的作用是“力”而不是“运动”;即通电导线在磁场中会受到力的作用;但不一定会运动;所以要想办法增大导线运动的灵敏度;尽量选用轻质、光滑的直导线;减小导线与金属轨道间的摩擦;使实验现象更明显..可以采用“滚动法”;也可以采用“悬吊法”..3在探究通电导线在磁场中受力的方向与电流的方向、磁感线的方向之间的关系时;要注意控制变量法的应用..5、磁场对通电线圈的作用实验探究:把线圈放在磁场里;给线圈通电后;观察到通电线圈在磁场中会转过一个角度;但不能持续转动..实验结论:通电线圈在磁场中会受力而转动;但不能持续转动..二、电动机的基本构造1、电动机的基本构造:电动机由能够转动的线圈和固定不动的磁体组成..在电动机里;能够转动的部分叫做转子;固定不动的部分叫做定子..电动机工作时;转子在定子中飞快的转动..2、探究通电螺线管在磁场中会怎样运动..探究实验:如图所示;把一个线圈放在磁场里;接通电源;让电流通过线圈;观察发生的现象..探究发现:接通电源;会看到线圈开始转动;但是不能连续转动;在图乙所示位置左右摆几下;最后停在图乙所示位置..甲:线圈受到的力使它顺时针转动乙:线圈由于惯性会越过平衡位置丙:线圈受到的力使它逆时针转动的作用力方向相反..ab受到向上的力;cd边收到向下的力;这两个力不在同一直线上;于是就使线圈开始运动..当转到图乙所示位置时;线圈受到的两个力在同一直线上;大小相等;方向相反;彼此平衡;这一位置称为线圈的平衡位置..但由于惯性线圈会越过平衡位置转到图丙所示位置;此时;ab边受到向上的力;cd边收到向下的力;两个力大小相等、方向相反;不能使线圈继续顺时针转动;反而要使线圈反向转动;使其在回到图乙所示位置..原因剖析:线圈不能连续转动;是因为线圈越过了平衡位置以后;受到的力要阻碍它的转动..要使线圈连续转动起来;必须使线圈越过平衡位置时;即使改变线圈中两边的受力方向..解决方案:①线圈越过平衡位置后停止对线圈供电;让线圈靠惯性转过后半周;这样线圈的转动不平稳;动力弱..②在线圈转动的后半期;设法改变电流的方向;使线圈在后半周也获得同方向转动的动力;线圈会平稳、有力的转动下去;实际的电动机是通过换向器来实现这一目的的..3、换向器1构造:如图所示;换向器由两个铜半环E、F组成;两个铜半环与线圈相连接;可随线圈一起转动..A和B是电刷;他们分别跟两个彼此绝缘的铜半环接触;使电源和线圈组成闭合电路..2作用:每当线圈转过平衡位置时;自动改变通入线圈中的电流方向;使线圈连续转动起来..注意:理解换向器的作用当线圈转到线圈平面与磁感线方向垂直时这个位置是线圈得平衡位置;两电刷刚好接触两半环间的剧院部分;线圈由于惯性;还能稍微再转过一些..而线圈稍微转过一定角度后;两半环接触的电刷就调换了;线圈中的电流方向也随之改变;从而保证了线圈能不停的转动下去..4、直流电动机1定义:利用直流电源供电的电动机叫直流电动机..2原理:直流电动机是根据通电线圈在磁场中受力转动的原理制成的..它在工作时将电能转化为机械能..3构造:直流电动机主要由磁体、线圈、换向器和电刷等构成..4工作过程:如下表所示为直流电动机的工作过程5直流电动机的转向与转速的调节:若要改变直流电动机的转向;只要改变电流的方向或磁感线的方向即可..若要改变直流电动机的转速;只要改变电流的大小或磁场的强弱即可..知识拓展:1构造:实际的电动机为了转动平稳;转子有许多组线圈组成;并均匀的镶嵌在圆柱铁芯上;定子由机壳和磁体或用电磁铁产生更强的磁场组成;两个电刷用石墨和铜粉压制而成..2电动机的优点:①电动机构造简单;控制方便;体积小;效率高;功率可大可小..②对环境造成的污染小..3电动机的应用:在家庭中;电动机被广泛应用在电风扇、洗衣机等用电器中;在工农业中;电动机应用也极为广泛;如工厂中的各种各样的机床;在交通运输中吗;电动自行车、电动汽车也都是用电动机提供动力的..知识拓展:扬声器是怎样发声的1作用:扬声器是把电信号转换成声信号的一种装置..2构造:由永久磁体、线圈、锥形纸盆等构成..3原理:利用通电导体在磁场中受力运动的原理工作的..当线圈中通过如图所示的电流时;线圈受到磁体的作用向左运动;当线圈中通过相反方向的电流时;线圈受到磁体的作用向右运动..由于通过线圈的电流是交变电流;它的大小和方向不断变化;电流的方向影响纸盆运动的方向;电流的大小影响纸盆振动的幅度;于是扬声器就发出了随电流变化的声音..第5节磁生电一、什么情况下磁能生电1、实验探究:什么情况下磁场里的导线能够产生电流探究过程:在蹄形磁体的磁场中放置一根导线;导线的两端跟电流表连接;如图所示;进行如下操作;注意观察电流表指针是否发生偏转..①让导线在磁场中静止;电流表指针不动;说明无电流产生..②让导线在磁场中沿竖直方向上下运动与磁感线平行;电流表指针不动;说明无电流产生..③让导线在磁场中沿水平方向里外运动与ab方向平行;电流表指针不动;说明无电流产生..④让导线在磁场中沿水平方向左右运动切割磁感线;电流表指针偏转;说明有电流产生..⑤断开导线a端与电流表相连的导线;重复步骤④中操作;电流表指针不动;说明无电流产生..探究归纳:闭合电路的一部分导体在磁场中做切割磁感线运动时;导体中就产生电流..这种由于导体在磁场中运动而产生电流的现象叫做电磁感应;产生的电流叫做感应电流..知识拓展:电磁感应现象是英国物理学家法拉第在1831年最先发现的;法拉第由电能生磁想到磁能否生电;这属于逆向思维法;逆向思维是发明创造的重要方法之一..2、产生感应电流的条件:①导线是闭合回路的一部分;②导体在磁场中做切割磁感线运动..注意:1产生感应电流的两个条件缺一不可..如果电路不闭合;导体做切割磁感线运动时;能产生感应电压;不会产生感应电流..2所谓切割磁感线;类似于切菜;垂直切割或斜着切割都可以..这就是说;闭合电路的一部分导体的运动方向一定与磁感线成一定的角度;而不是与磁感线平行;否则无法切割磁感线..3“切割磁感线运动”指的是导体与磁场的相对运动..磁场不运动导体运动时;导体能切割磁感线;能产生感应电流;导体不运动磁场运动时;导体也能切割磁感线;同样能产生感应电流..3、探究感应电流的方向与什么因素有关。
人教版九年级物理(初中)第二十章电与磁第1节磁现象磁场公元843年,在天水一色的茫茫大海上,一只帆船正在日夜不停的航行,没有航标,没有明确的航道。
他们是怎样摆脱当时的困境的呢? 我国很早就利用罗盘(指南针)在航海中指示方向。
公元1世纪初,东汉学者王充在《论衡》中记载“司南之杓,投之于地,其柢指南。
”即司南在水平光滑的“地盘”上制成的,静止时它的长柄指向南方,为什么?课堂导入演示实验磁铁能吸引哪些物体?用磁铁分别去吸引铁钉、大头针、木块、铝片、硬币、塑料尺、泡沫塑料,然后观察现象。
1.磁性:磁铁具有吸引铁、钴、镍的性质。
现象:磁铁能吸引、、。
硬币大头针铁钉2.磁体:具有磁性的物体。
(1)磁体按形状分为:条形磁体针形蹄形磁体(2)磁体按来源分为:天然磁体、人造磁体等。
(3)按照磁体保持磁性的长久分为:永磁体、软磁体实验:把铁屑铺在一张白纸上,分别将条形磁体和蹄形磁体平放在铁屑,然后用手轻轻将磁体提起,并轻轻抖动,观察到磁铁两端及中间部分吸引铁屑的多少磁铁的不同部位磁性强弱一样吗?实验方法:转化法;现象:磁体两端吸引铁屑最多,中间最少;结论:磁体各个部分的磁性强弱不同,磁体两端的磁性最强。
3.磁极:磁体上磁性最强的部分,在磁体的两端。
能够自由转动的小磁针,当它静止时总是一端指南,另一端指北。
(1)南极:磁体静止时指南的那一端叫做南极(S 极)(2)北极:磁体静止时指北的那一端叫做北极(N 极):在水平方向上让磁针自由转动,把小磁针拨动几次,观察每次停下来的指向是否相同?当小磁针自由静止时都指向什么方向?演示实验4.磁极间的相互作用将一根条形磁铁甲用细线悬挂起来,另一根条形磁铁乙的N极分别去靠近甲的N 极和S极,再用乙的S极分别去靠近甲的N极和S极,观察现象.观察现象可得到结论:同名磁极相互排斥,异名磁极相互吸引。
拿一根铁棒去靠近或接触大头针,会发现铁棒不能吸引大头针,将铁棒在磁铁上按一定的方向摩擦几下,再去靠近大头针。
第二十章电与磁复习第一节磁现象一、磁性:能够吸引、、一类物质的性质。
二、磁体:具有的物体叫做磁体。
三、磁极1.定义:磁体上的部分叫做磁极,任何一个磁体都有个磁极,分别是极和_____极,表示的字母为____和____。
2.规定:可以自由转动的磁体(例如悬吊的小磁针),静止时指南的那端叫做____极,指北的那端叫做____极。
条形磁体两端磁性,中间磁性,可认为条形磁铁正中位置无磁性。
3.磁体之间相互作用规律:同名磁极相互_______,异名磁极相互_______。
四、磁化:1.定义:一些物体在______或______的作用下会获得磁性,这种现象叫做磁化。
2.方法:(1)将能被磁化的物体放在强磁体周围;(2)将能被磁化的物体放在强电流周围。
3.(1)应用:磁带、录像带、磁卡。
(2)预防:手表磁化,走时不准;电视磁化,图像色彩失真。
知识拓展:1、磁体的分类:○1按形状:磁体、磁体、针形磁体、圆柱形磁体○2按来源:磁体、磁体○3按保持磁性时间长短:硬磁体(永磁体)、软磁体【被磁化后,磁性容易消失的物质叫做软磁性材料,而磁性能够长期保持的物质叫做硬磁性材料,硬磁性材料可以用来制作永磁体还可以用来记录信息,如磁带、磁卡;磁性材料靠近磁体被磁化后,靠近磁体磁极的一端被磁化成异名磁极,而使它们相互吸引】2、判断物体是否具有磁性的方法:○1根据磁体的○2根据○3根据第二节磁场一、磁场1.定义:磁体周围存在着一种能使磁针,但看不见,摸不着的物质,这种物质叫做磁场。
2.基本性质:磁场对放入其中的磁体产生的作用。
3.方向:磁场中每点的磁场方向一般都不同,每点只有一个磁场方向。
物理学中规定:小磁针在磁场中就是该点的磁场方向。
二、磁感线1.定义:我们把小磁针在磁场中的排列情况,用一些带有的曲线画出来,可以方便、形象的描述磁场,这样的曲线叫做磁感线。
2.作用:可以形象的描述磁场的强弱、分布、磁场方向等。
3.方向:磁体周围的磁感线都是从磁体的出来,回到。
人教版2023初中物理九年级物理全册第二十章电与磁知识点总结(超全)单选题1、如图所示的磁悬浮地球仪,在地球仪底端有一个磁铁,在底座内部有一个金属线圈,线圈通电后,地球仪可悬浮在空中。
下列说法正确的是()A.地球仪周围存在磁场,同时也存在磁感线B.地球仪周围的磁场分布是均匀的C.地球仪周围各点的磁场方向都相同D.地球仪是利用同名磁极相互排斥的原理悬浮的答案:DA.磁场真实存在,磁感线真实不存在,故A错误;B.地球仪周围磁场强度不同,磁场不均匀,故B错误;C.地球仪周围的磁场方向不同,故C错误;D.地球仪可悬浮在空中是利用同名磁极相互排斥的原理,故D正确。
故选D。
2、人类最早的磁化技术出现在我国宋代。
据《武经总要》记载,如图所示,古人先将鱼形铁烧红,令铁鱼头尾指向南北,然后将其放入水中冷却,依靠地磁场获得磁性,再将其放入水中漂浮,制成指南鱼,图中是它静止时的指向。
下列判断正确的是()A.鱼形铁不能被磁体吸引B.指南鱼周围存在磁感线C.指南鱼鱼头应标注“N”D.指南鱼的腹部磁性最强答案:CA.铁片烧红后,达到特定温度,蘸水淬火后,在地磁场作用下,内部的分子排列有方向性,获得磁性,即磁化,鱼形铁被磁化后能被磁体吸引,故A错误;B.磁体周围存在磁场,故指南鱼被磁化后周围存在磁场;磁感线是为了形象描述磁场而画的一些线,磁感线实际并不存在,故B错误;C.将做好的指南鱼放入水盆中,根据同名磁极相互排斥,异名磁极相互吸引,指南鱼的N极指向地磁场的南极,即地理的北极,即指南鱼鱼头应标注“N”,故C正确;D.磁体的磁极磁性最强,指南鱼的鱼头与鱼尾磁性最强,故D错误。
故选C。
3、下列关于电与磁的说法,错误..的是()A.通过电流越大的线圈磁性一定越强B.任何磁体都有N、S两极C.导体中负电荷的定向移动会产生磁场D.发电机是利用电磁感应的原理工作的答案:AA.电磁铁磁性强弱与通过电磁铁线圈的电流大小和匝数有关,所以通过电流越大的线圈磁性不一定越强,故A错误,符合题意;B.任何磁体都有两个磁极,即N极和S极,故B正确,不符合题意;C.正、负电荷的定向移动都能形成电流,根据电流的磁效应可知,电流周围存在磁场,故C正确,不符合题意;D.发电机是利用电磁感应的原理工作的,故D正确,不符合题意。
