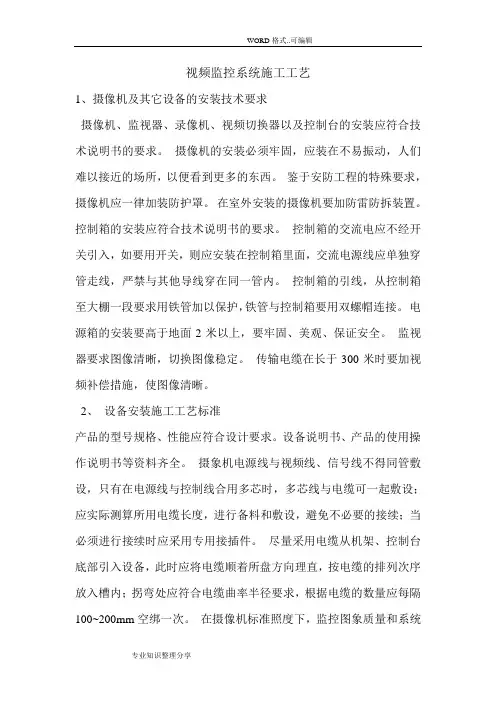

视频监控系统施工工艺
1、摄像机及其它设备的安装技术要求
摄像机、监视器、录像机、视频切换器以及控制台的安装应符合技术说明书的要求。摄像机的安装必须牢固，应装在不易振动，人们难以接近的场所，以便看到更多的东西。鉴于安防工程的特殊要求，摄像机应一律加装防护罩。在室外安装的摄像机要加防雷防拆装置。控制箱的安装应符合技术说明书的要求。控制箱的交流电应不经开关引入，如要用开关，则应安装在控制箱里面，交流电源线应单独穿管走线，严禁与其他导线穿在同一管内。控制箱的引线，从控制箱至大棚一段要求用铁管加以保护，铁管与控制箱要用双螺帽连接。电源箱的安装要高于地面2米以上，要牢固、美观、保证安全。监视器要求图像清晰，切换图像稳定。传输电缆在长于300米时要加视频补偿措施，使图像清晰。
2、设备安装施工工艺标准
产品的型号规格、性能应符合设计要求。设备说明书、产品的使用操作说明书等资料齐全。摄象机电源线与视频线、信号线不得同管敷设，只有在电源线与控制线合用多芯时，多芯线与电缆可一起敷设；应实际测算所用电缆长度，进行备料和敷设，避免不必要的接续；当必须进行接续时应采用专用接插件。尽量采用电缆从机架、控制台底部引入设备，此时应将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求，根据电缆的数量应每隔100~200mm空绑一次。在摄像机标准照度下，监控图象质量和系统
技术指标应满足下列要求；图象质量可按5级损伤制评定，图象质量不应低于4级。摄象机的安装应牢靠、稳固。从摄象机引出的电缆宜留有1m的余量，不得影响摄象机的转动。摄象机宜安装在监视目标附近不容易受外界损伤的地方，安装位置不应影响现场设备运行和人员的正常生活。摄象机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。监视器的安装位置应使荧幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡。先对摄象机进行初步安装，经通电试看、细调、检查各项功能，观察监视区域的覆盖范围和图象质量，符合要求后方可固定。机架安装应竖直平稳，垂直偏差不得超过1%。机架内的设备、部件安装，应在机架定位完毕后并加固后进行，安装在机架内的设备应牢固、端正。系统图象清晰，系统功能符合设计要求，运行检修方便。
3 、系统设备及系统调试
1）设备连接检查目测检查前端各位置摄象机的电源及视频线连线是否正确目测检查前端各位置云台的电源及控制线是否正确目测检查末端各设备之间的连线似的否正确2）供电电源检测测量电源供电电压是否在正常范围之内检查各设备到电源的连接是否正确在确定供电电压正常及全部连线正确无误后给系统加电3) 单机测试依次将每一台摄象机的图象输入到指定的监视器上、观察图象状况，调整摄象机镜头达到最佳效果观察图象监视范围，调整摄象机角度达到最佳位置逐一测试云台及镜头的各项控制功能4）程序设备与
调试设置自动序列及停留时间设置分组切换序列其他特别要求设置系统联调手动顺序切换自动顺序切换云台全方位控制镜头控制多画面图象显示录象功能
4、安防工程图象质量检测
1）检测项目：系统水平清晰度、灰度等级、复合视频信号幅度。2）系统技术指标：
3）系统水平清晰度及灰度等级检测摄象机摄取标准测试卡图象并传输至监视器上显示的图象中可分辨的竖条纹线数即为系统水平清晰度根据现场测试条件及摄象机型号，采用以下方法检测系统水平清
晰度：将透射式综合测试卡装于标准箱，调整摄象头使其与测试卡正面垂直，两者尽量保持在同一中心轴线上，根据中控室监视器上显示图象情况，调整灯箱与摄象头间距并调整摄象机方位及角度，同时与中控室主机配合操作，使得综合测试卡图象在监视器上满屏显示（图象边缘刚好在监视器屏幕四周，特别注意不要超过屏幕四周），目视观察监视器图象中心梆上能分辨出最大线数。
保持摄象机及灯箱位置不变，将综合测试卡换为高分辨力卡，目视观察监视器上可分辨的竖条纹，将此竖条纹下端数值乘以80即为系统清晰度。保持摄象机及灯箱位置不变，将高分辨力卡换为灰度卡，目视观察监视器上可分辨的灰度等级。如在监视器上只观察到灰度卡图象中各灰度的轮廓，无层次感，则通过示波器在中控室观看灰度信号（阶梯波）的变化来判断是否达到灰度等级。受现场限制（如通讯不变，安装位置等）的摄象机系统清晰度检测断开摄象机信号输出端BNC接头，用一根长约3~5M的75Ω电缆将摄象机输出信号接至监视器（观察用的监视器水平清晰度应）400线）。用反射式分辨力测试卡（测试时该卡上照度应大于300LX如照度不够时应增加辅助灯光），调整方法同上。目视观察监视器上可分辨的竖条纹，将此竖条纹下端数值乘以80即为摄象机水平清晰度。将灰度卡装于标准箱，是摄象机的灰度卡图象在监视器上满屏显示，摄象机灰度等级。用投射式灰度卡装于标准箱，调整摄象机与测试卡位置，使得灰度卡图象在监视器上满屏显示，判断摄象机灰度等级。将视频图象信号发生器的多波群及灰度信号接至该摄象点的图象输入BNC接头，在
中控室分别观看传输系统（电缆至监视器输入端）的清晰度及灰度等级。根据摄象机的清晰度、灰度等级及传输系统的清晰度及灰度等级，取低值为系统的清晰度及灰度等级。必要时将摄象机拆至环境条件适宜的房间进行测试。
5、图象质量主观评价
1）技术指标金融系统：在摄象机正常工作条件下，图象质量应不低于4级文博系统：在环境最恶劣条件下，图象质量应不低于4级。民用安防工程：在摄象机正常工作下，图象质量应不低于4级。在低照度使用时，图象质量应达可用图象（能够辨认画面物体轮廓）。2）评价步骤图象画面选择
根据监控的重点画面，选择3~5幅重点画面及有损伤的画面进行主观评价。图象质量主观评价应符合下列规定图象质量主观评价采用五级损伤制评定，五级损伤制评分分级按表1进行，图象质量的主观评价项目按表2规定。。
表1、五级损伤制评分分级
表2、图象质量的主观评价项目
按表3填写图象主观评价评分登记表统计所有评分人员的评价结果，与平均分数相差2分以上（不包括2分）的为无效评价，去掉无效评价，求出算术平均值作为最终的评价结果。
