280t转炉设计概要1汇总

课程设计题目：设计一座年产制钢生铁（L08）280万吨的高炉目录原始数据： ........................................................................................................................... - 2 -一配料计算 ....................................................................................................................... - 3 -1.矿石和熔剂消耗量的计算（以生产1t生铁为单位）................................................... - 3 -2.渣量和炉渣成分的计算 .................................................................................................... - 4 -3.生铁成分校正： ................................................................................................................ - 5 -二物料平衡计算： ............................................................................................................. - 5 -1.风量的计算 ........................................................................................................................ - 6 -2.煤气量的计算： ................................................................................................................ - 6 -3.编制物料平衡表 ................................................................................................................ - 8 -三.热平衡的计算 .................................................................................................................. - 9 -1.热收入： ........................................................................................................................... - 9 -2.热支出的计算 ................................................................................................................. - 10 -3.热平衡表 .......................................................................................................................... - 13 -四．设计一座年产制钢生铁220万吨的高炉 ................................................................. - 14 -五. 高炉砌砖计算(高铝砖) ................................................................................................ - 16 -原始数据成分TF e Fe2O3 FeO S MnO P SiO2 Al2O3 CaO MgO CO2 H2O 1/2S 3/2S P2O5 烧损∑品种烧结矿56 69.5 9.7 0.06 0.35 0.11 5.4 2.02 9.5 3.0 0.2 0.03 0.25 99.75 球团矿62.5 70 17.7 0.06 0.038 8.7 0.7 1.6 1.05 0.03 0.08 99.86 澳矿65.6 92.7 0.4 0.04 0.12 0.16 2.4 1.6 0.02 0.26 0.06 0.37 97.93 石灰石 1.15 1.6 1.38 1.47 53.5 0.5 42.1 42.1 100.55 炉尘48.1 55.2 12.5 0.12 1.4 0.125 15 1.4 4.65 0.95 1.72 6.60 0.06 0.29 8.32 106.31 焦炭灰分 4.2 5.5 51.9 38.6 3.1 1.0 100.1 煤灰分 2.2 2.86 58.4 33.6 3.72 1.22 99.8据上表校核原料成分：TF e Fe2O3 FeO S MnO P SiO2 Al2O3 CaO MgO CO2 H2O 1/2S 3/2S P2O5 烧损∑成分品种烧结矿56.14 69.67 9.72 0.06 0.35 0.11 5.41 2.03 9.52 3.01 0.20 0.03 0.25 100 球团矿62.59 70.1 17.72 0.06 0.38 8.71 0.78 1.6 1.05 0.03 0.08 100 澳矿66.99 94.66 0.41 0.04 0.12 0.16 2.45 1.63 0.02 0.27 0.06 0.38 100 石灰石 1.14 1.59 1.37 1.46 53.21 0.5 41.87 41.87 100 炉尘45.25 51.92 11.76 0.12 1.32 0.125 14.11 1.32 4.37 0.89 1.62 6.21 0.06 0.27 7.83 100 焦炭灰分 4.2 5.5 51.84 38.56 3.1 1.0 100 煤灰分 2.20 2.87 58.52 33.67 3.73 1.22 100焦碳和煤粉及其挥发分的成分如下表品种\成分Fcd Ad Vd St.d H20焦炭85.6 12.8 1.4 0.55 4.0煤粉74.5 16.6 9.5 0.5品种\成分CO2 CO CH4 H2 N2 O2焦炭挥发分22.8 20.5 3.85 19.6 29.4煤粉挥发分43.2 26.5 22.3生铁预定成分如下表生铁预定成分Fe Si Mn S P C ∑（L08）/％94.516 0.48 0.03 0.026 0.098 4.85 100.00其他条件焦比Kg/t 煤比Kg/t 炉渣碱度直接还原度炉尘Kg/t 鼓风湿度% 风温440 125 1.1 0．54 20．00 1.00 1100 一配料计算1.矿石和熔剂消耗量的计算（以生产1t生铁为单位）矿石配比取烧结矿/球团矿/澳矿=76/10/14，计算混合矿成分。

年产330万吨全连铸坯的转炉炼钢车间工艺设计专业：冶金工程姓名：朱江江指导老师：折媛摘要本设计的主要任务是设计一座年产330万吨方坯的转炉炼钢车间。

本设计从基础的物料平衡和热平衡计算开始，主要包括以下几部分：转炉炉型设计、氧枪设计、转炉车间设计、连铸设备的选型及计算、以及炼钢操作制度和工艺制度，其中，转炉炼钢车间设计是本设计的重点与核心。

本设计设有转炉两座，转炉大小均为150t，平均吹氧时间为38min，纯吹氧时间为18min，转炉作业率为80%，转炉的原料主要有铁水、废钢以及其它一些辅助原料。

连铸坯的收得率为98%，另外本车间炉外精炼主要采用了喂丝以及真空脱气手段。

本车间的浇注方式为全连铸。

车间的最终产品为方坯。

此次的设计任务更加巩固了我所学的专业知识，与此同时也更加了解了转炉炼钢车间的各道工艺流程，为以后的工作打下了良好的基础。

关键词：顶底复吹转炉炼钢车间精炼连铸AbstactThe main task of this design is designing a plant wich perduce 3.3 million tons of steel per year. It is become the foundation of the material and thermal calculation, mainly include the following parts: the bof model designing, oxygen lance designing, equipment selection and calculation of continuous caster ,besides,also including operating and process system of steelmaking ,the core of the design is plant layoutingThis design has two 150t converter for steelmaking, the average time of oxygen applying is 38min ,pure oxygen applying time is 18min, the efficient of the bof is 80% , scrap metal and other auxiliary materials. The rate of casting billet is 98%, in addition , refining mainly adopts wire feeding and vacuum deairing, The final product is billet.The design more strengthened my major knowledge, at the same time also understand more about the converter steelmaking of each process , laiding a good foundation for the work of future.Keywords: top and bottom combined blown converter steelmaking refining casting continuous casting目录1 绪论 (7)1.1转炉冶炼原理简介[1] (7)1.2氧气转炉炼钢的特点 (8)1.3设计原则和指导思想 (8)1.4产品方案 (9)2 氧气转炉炼钢车间 (11)2.1初始条件 (11)2.2公称容量选择[2] (11)2.3转炉座数的确定 (11)2.4根据生产规模和产品方案计算出年需钢水量。

攀枝花学院本科毕业设计（论文）摘要攀枝花学院本科毕业设计（论文）年产200万吨钢的转炉炼钢车间设计——钢包设计攀枝花学院本科毕业设计（论文）摘要摘要根据年产200万吨钢转炉车间设计的要求和国家相关政策的规定，确定转炉的大小为220吨，进一步得到了符合实际生产的与之匹配的钢包容量大小为250吨，通过计算确定钢包上部内径和高度均为4289mm，生产过程中所需要的钢包的数量为11个。

对钢包用耐火材料进行了设计，分为2套钢包即浇注钢包和砌筑钢包。

分别对其进行分析确定了他们的绝热层和工作层的设计方法，对于浇注钢包采用整体浇注和或剥皮浇注，对砌筑钢包采用综合砌筑的方案；通过对钢包透气砖和滑动水口系统耐火材料的外形设计，确定了透气砖系统耐火材料的尺寸和滑动水口系统耐火材料的尺寸；最后根据钢包用耐火材料的使用要求，针对不同钢种和不同部位的不同要求以及耐火材料的理化性能指标，对钢包所用的耐火材料进行了优化选择。

关键词炼钢，钢包，砌筑，浇注，耐火材料攀枝花学院本科毕业设计（论文）ABSTRACTABSTRACTAccording to the annual output of 2 million tons of steel converter workshop design requirements and relevant national policies and regulations, determine the size of the converter is 220 tons, has been further conform to the actual production of matching the ladle size capacity of 250 tons, through the calculate and determine the ladle upper inner diameter and height is 4289 mm, the production process required the number of ladles for 11. Ladle refractory materials used for the design, divided into 2 sets of ladle pouring ladle and laying the ladle. Respectively to analyze it to determine their thermal barrier and layer, the design method of the work for adopts the integral casting and or peeling pouring ladle cover in casting, for the composite masonry methods in laying the ladle; Through the vent brick of ladle refractory and slide gate system design, determine the size of the system of gas supply brick and refractory materials and refractory materials the size of the slide gate system; Finally according to the requirements of the ladle refractory material used, according to different steel grade and the different requirements of different parts and the rational index of the refractory, the ladle refractory material used in the optimized choice.Key words steelmaking, ladle, laying, casting, refractory material攀枝花学院本科毕业设计（论文）目录目录摘要 (II)ABSTRACT (III)1 绪论 (1)2 转炉的座数、公称容量及生产能力的确定 (2)2.1 转炉的容量和座数的确定 (2)2.2 计算年出钢炉数 (2)2.3 车间的年产钢量的计算 (3)3 钢包尺寸及数量的确定 (4)3.1 钢包尺寸的计算 (4)3.2 钢包质量的计算 (7)3.3 钢包重心计算 (8)3.4钢包数量的计算 (9)4 钢包用耐火材料的设计 (10)4.1浇注钢包的设计方法 (10)4.1.1包壁绝热层的设计方法 (10)4.1.2钢包工作层的设计方法 (10)4.1.2.1普通不精炼钢包 (10)4.1.2.2简单炉后处理的精炼钢包 (12)4.1.3钢包浇注的工作方案 (12)4.1.3.1整体浇注钢包的方法 (12)4.1.3.2采用剥皮套浇的浇注钢包施工方法 (13)4.2砖砌钢包的设计 (14)4.2.1砖砌钢包的结构设计 (14)4.2.1.1绝热层的设计 (14)4.2.1.2永久层的设计 (14)4.2.1.3工作层的设计 (14)4.3钢包透气砖和滑动水口系统耐火材料的外形设计 (14)4.3.1透气砖系统耐火材料的尺寸设计 (14)4.3.2滑动水口系统耐火材料的尺寸设计 (16)5 钢包用耐火材料的选择 (19)攀枝花学院本科毕业设计（论文）目录5.1钢包用耐火材料的要求 (19)5.2钢包耐火材料的选用 (21)5.2.1钢包隔热层和永久层 (21)5.2.2钢包工作层 (21)5.2.3滑动水口用耐火材料 (22)结论 (23)参考文献 (24)致谢 (1)攀枝花学院本科毕业设计（论文） 1 绪论1 绪论钢包是连接转炉和连铸中间的容器,而且几乎所有钢水的炉外精炼过程都是在钢包中进行；钢包的工作状态好坏不仅影响炼钢过程钢液质量、生产节奏、炉衬寿命；也会影响后序精炼和连铸过程中的包衬寿命、钢水质量和生产节奏,特别是影响最终的钢铁产品的制造成本和内在质量。

摘要钢铁工业是我国国民经济的支柱产业。

我国钢铁产量连续十几年雄踞世界首位，已经成为了世界上最大的钢铁生产国和消费国，为国民经济的持续、稳定、健康发展做出来突出贡献。

炼钢是钢铁生产过程中的重要环节，而氧气转炉炼钢法则是目前国内外主要的炼钢方法。

钢铁市场的繁荣对钢铁产品的质量提出了更高的要求，为此我们必须采用新的设计理念和设计方法来满足新时代炼钢工艺水平。

在本次设计中，我们小组以奥钢联氧气转炉为模型，参考国内外已成功使用的各种转炉的结构和设计方法，来进行设计。

首先根据所要求的吨位确定炉型的尺寸，选出合适的炉衬尺寸，由此确定出炉壳的基本尺寸。

尺寸确定后进行炉壳的强度计算、热应力计算、焊缝的强度校核。

设计出的转炉在所要求的吨位下具有良好的承载能力和安全系数。

关键词：转炉炉壳壳体理论热应力焊缝AbstractIron and steel industry is the backbone industry of our national economy . China's steel production decade ranked first in the world, has become the world's largest steel producer and consumer countries, for the national economy and sustainable, stable and healthy development to make it outstanding contributions. Steel is steel production of important links, and oxygen steelmaking law is at present a major steelmaking methods at home and abroad. Iron and steel market prosperity on steel products quality high demands, we must adopt new design concept and design to a new era of steelmaking process level. In this design, our team to Vai oxygen converter as a model, a reference to domestic and international has been successfully using various converter of structure and design methods, for design. First of all, according to the required type of tonnage determine size, choose the right size of furnace lining, determined the basic dimensions come out of the shell. After size determination ,the next is the shell's strength, heat stress, weld strength check. The designed converter under the request of tonnage possesses good carrying capacity and safety factors.Key words : converter Shell Shell theory Thermal stress Weld目录绪论 (1)1 炉体的结构简介 (3)2 转炉炉腔类型的选择和计算 (4)2.1 炉形的类别 (4)2.2 炉型主要尺寸的确定原则 (4)2.2.1 熔池直径的确定 (4)2.2.2 熔池深度与氧流穿透熔池深度的确定 (5)2.2.3 炉帽、炉身、炉底尺寸的确定 (8)3 炉体设计计算 (12)3.1 炉体理论基本方程 (12)3.2 炉身圆筒壳的设计计算 (15)3.3 炉底球壳的设计计算 (16)3.4 下锥段的设计计算 (18)3.5 上锥段的设计计算 (19)4 炉壳热应力的计算 (21)4.1 炉身圆筒壳热应力的简化计算 (21)4.2 炉底热应力计算 (22)4.3 炉底锥段热应力的计算 (24)5 炉壳各部分连接焊缝的强度计算 (24)5.1 炉帽与炉身连接焊缝的计算 (25)5.2 炉身与炉底连接处的焊缝 (25)5.3 炉底下锥段与炉底球壳连接处的焊缝 (26)结束语 (27)参考文献 (28)致谢 (29)附录一图纸目录及总量 (30)绪论氧气顶吹转炉炼钢又称LD炼钢法，1949年6月由奥地利的Voest-Alpine联合公司实验成功，并在1952年和1953年先后在其所属的林茨(Linz)和多纳维兹([)onawitz)两钢厂投入工业生产（顾称LD法）。

首钢工学院成教学院（2011届）本科毕业设计题目：年产量280万吨炼钢生铁40万吨铸造生铁的炼铁车间专题：高炉专家系统模型的应用及发展专业：班级：姓名：学号：指导教师：说明书68页，图纸3 张，专题8页，译文10页年产量280万吨炼钢生铁40万吨铸造生铁的炼铁车间摘要本设计是设计年产280万吨炼钢生铁，40万吨铸造生铁的高炉炼铁车间。

在设计中采用了2022m3的高炉2座，不设渣口，2个出铁口，采用矩形出铁场。

送风系统采用四座新日铁式外燃式热风炉，煤气处理系统采用重力除尘器、文氏管和电除尘。

渣铁处理系统采用拉萨法水淬渣（RASA）处理，特殊情况采用干渣生产，上料系统采用皮带上料机，保证高炉的不间断供料。

在设计中，首先做了物料平衡、热平衡，炉型的设计与计算，以及设备的选择；设计中应用了许多先进的工艺，这些工艺在实行大喷煤技术提高传热效率，节能，提高生产率方面起了重要的作用。

在设计中，广泛吸收前人技术革新和国内外科学研究成果。

根据实际需要及可能性，尽量采用先进设备、结构、材料及新工艺。

做到技术上先进，经济上合理，又减少环境污染。

车间总体布置形式为半岛式。

关键词：高炉，物料平衡，热平衡，半岛式Design of an ironmaking workshop with annual output of 2.8 million tons of steelmaking iron and 0.4 million tons ofCasting ironAbstractThe assignment is the design of the 2.8 million tons annual production capacity of steel-making pig iron, 0.4million of blast furnace cast pig iron workshop. I design two 1800 m3 blast furnaces，and set up two tap holes with no slag hole，which use rectangular field of iron. Blast system 4 Nippon external combustion hot stoves，Dust catcher system uses gravity precipitators, venturi tube and electrostatic precipitator. The methods of slag iron processing system use water quenching residue Lhasa (RASA), special circumstances use dry slag productions to deal with. The charging system is using belt feeding machine to ensuring uninterrupting charging of blast furnace. In the design，first of all, calculating the material balance, heat balance, and the furnace structure, as well as the choice of equipment; the design of the application of a number of advanced technology, these processes in the implementation of large pulverized coal injection technology to enhance heat transfer efficiency，to save energy ，to improve productivity ,which played an important role. The design has broadly absorpted technological innovations and the results of scientific research at home and abroad. According to the actual needs and possibilities use advanced equipment as far as possible，advanced structure，advanced materials and so on. Achieve technically advanced and economically rational，and reduce environmental pollution. The form of workshop with the overall layout is peninsula.Key words:blast furnace, material balance, eheat balance, peninsula目录绪论...................................................................................... 错误！未定义书签。

转炉设计1.1转炉炉型设计1.1.1转炉炉型设计概述（1）公称容量及其表示方法公称容量（T），对转炉容量大小的称谓。

即平时所说的转炉的吨位。

（2）炉型的定义转炉炉型是指转炉炉膛的几何形状，亦即指由耐火材料切成的炉衬内形。

炉型设计内容包括：炉型种类的选择；炉型主要参数的确定；炉型尺寸设计计算；炉衬和炉壳厚度的确定；顶底复吹转炉设计。

1.1.2炉型种类及其选择（1）炉型种类根据熔池（容纳金属液的那部分容积）的形状不同来区分，炉帽、炉身部位都相同，大体上归纳为以下三种炉型：筒球形、锥球形和截锥形。

①筒球形炉型：该炉型的熔池由一个圆筒体和一个球冠体两部分组成，炉帽为截锥体，炉身为圆筒形。

其特点是形状简单，砌砖简便，炉壳容易制造。

在相同的熔池直径D和熔池深度h的情况下，与其他两种炉型相比，这种炉型熔池的容积大，金属装入量大，其形状接近于金属液的循环运动轨迹，适用于大型转炉。

②锥球形炉型（国外又叫橄榄形）：该炉型的熔池由一个倒置截锥体和一个球冠体两部分组成，炉帽和炉身与圆筒形形炉相同。

其特点是，与同容量的其他炉膛相比，在相同熔池深度h下，其反应面积大，有利于钢、渣之间的反应，适用于吹炼高磷铁水。

③截锥体炉型：该炉型的熔池有一个倒置的截锥体组成。

其特点是，形状简单，炉底砌筑简便，其形状基本上能满足于炼钢反应的要求。

与相同容量的其他炉型相比，在熔池直径相同的情况下，熔池最深，适用于小型转炉。

结合中国已建成的转炉的设计经验，在选择炉型时，可以考虑：100～200t以上的大型转炉，采用筒球形炉型；50～80t的中型转炉，采用锥球形转炉；30t以下的小型转炉，采用截锥体转炉。

1.1.3转炉炉型主要参数的确定迄今为止，国内外还没有一套完整的转炉炉型的理论计算公式，不能完全从理论上确定一个理想的转炉炉型和炉型各部分尺寸参数。

现有的公式都属于经验公式。

目前国内各厂进行转炉炉型设计时，一般都是采用“依炉建炉”的设计方法。

即通过考察和总结同类转炉的长期生产情况和较先进的技术经济指标，结合采用经验公式和进行可行的模拟试验，再结合当地的条件做适当的修改，来确定转炉的炉型尺寸。

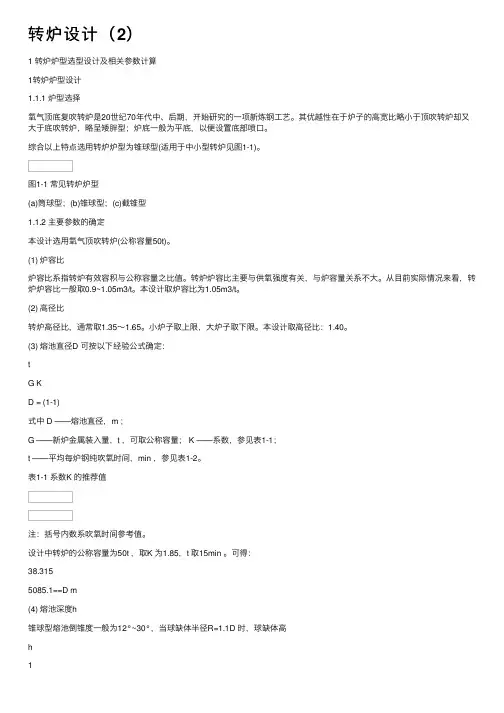

转炉设计（2）1 转炉炉型选型设计及相关参数计算1转炉炉型设计1.1.1 炉型选择氧⽓顶底复吹转炉是20世纪70年代中、后期，开始研究的⼀项新炼钢⼯艺。

其优越性在于炉⼦的⾼宽⽐略⼩于顶吹转炉却⼜⼤于底吹转炉，略呈矮胖型；炉底⼀般为平底，以便设置底部喷⼝。

综合以上特点选⽤转炉炉型为锥球型(适⽤于中⼩型转炉见图1-1)。

图1-1 常见转炉炉型(a)筒球型；(b)锥球型；(c)截锥型1.1.2 主要参数的确定本设计选⽤氧⽓顶吹转炉(公称容量50t)。

(1) 炉容⽐炉容⽐系指转炉有效容积与公称容量之⽐值。

转炉炉容⽐主要与供氧强度有关，与炉容量关系不⼤。

从⽬前实际情况来看，转炉炉容⽐⼀般取0.9~1.05m3/t。

本设计取炉容⽐为1.05m3/t。

(2) ⾼径⽐转炉⾼径⽐，通常取1.35～1.65。

⼩炉⼦取上限，⼤炉⼦取下限。

本设计取⾼径⽐：1.40。

(3) 熔池直径D 可按以下经验公式确定：tG KD = (1-1)式中 D ——熔池直径，m ；G ——新炉⾦属装⼊量，t ，可取公称容量； K ——系数，参见表1-1；t ——平均每炉钢纯吹氧时间，min ，参见表1-2。

表1-1 系数K 的推荐值注：括号内数系吹氧时间参考值。

设计中转炉的公称容量为50t ，取K 为1.85，t 取15min 。

可得：38.3155085.1==D m(4) 熔池深度h锥球型熔池倒锥度⼀般为12°~30°，当球缺体半径R=1.1D 时，球缺体⾼h1=0.09D 的设计较多。

熔池体积和熔池直径D 及熔池深度h 有如下的关系：23665.0033.0DD V h +=池 (1-2)由池V G 1ρ=可得：09.705.7501===ρGV 池(m 3)将池V 代⼊式(7-2)得：98.038.3665.038.3033.009.7665.0033.02323=??+=+=DD V h 池(m)(5) 炉⾝⾼度⾝H转炉炉帽以下，熔池⾯以上的圆柱体部分称为炉⾝。

辽宁科技学院课程实践报告课程实践名称：设计一座公称容量为X吨的转炉和氧枪指导教师：班级：姓名：2011年7 月12 日课程设计（论文）任务书题目：设计一座公称容量为80吨的转炉和氧枪系别：冶金工程系专业：冶金技术班级：学生姓名：学号：指导教师（签字）：2011年 6 月 27日一、课程设计的主要任务与内容一、氧气转炉设计1.1氧气顶吹转炉炉型设计1.2氧气转炉炉衬设计1.3转炉炉体金属构件设计二转炉氧枪设计2.1 氧枪喷头尺寸计算2. 2氧枪枪身和氧枪水冷系统设计2.3升降机构与更换装置设计2.4氧气转炉炼钢车间供氧二、设计（论文）的基本要求1、说明书符合规范，要求打印成册。

2、独立按时完成设计任务，遵守纪律。

3、选取参数合理，要有计算过程。

4、制图符合制图规范。

三、推荐参考文献（一般4～6篇，其中外文文献至少1篇）期刊:[序号] 作者.题名[J].期刊名称.出版年月，卷号（期号）：起止页码。

书籍：[序号] 著者.书写[M].编者.版次（第一版应省略）.出版地：出版者，出版年月：起止页码论文集：[序号] 著者.题名[C].编者. 论文集名，出版地：出版者，出版年月：起止页码学位论文：[序号] 作者.题名[D].保存地：保存单位，年份专利文献：[序号] 专利所有者.专利题名[P].专利国别：专利号，发布日期国际、国家标准：[序号] 标准代号，标准名称[S].出版地：出版者，出版年月电子文献：[序号] 作者.电子文献题名[文献类型/载体类型].电子文献的出版或可获得地址，发表或更新日期/引用日期报纸:［序号］作者.文名[N].报纸名称，出版日期（版次）四、进度要求序号时间要求应完成的内容（任务）提要1 2011年6月27日－2011年6月29日调研、搜集资料2 2011年6月30日－2011年7月2日论证、开题3 2011年7月3日－2011年7月5日中期检查4 2011年7月6日－2011年7月7日提交初稿5 2011年7月8日－2011年7月10日修改6 2011年7月11日－2011年7月12日定稿、打印7 2011年7月13日－2011年7月15日答辩五、专业教研室审核意见教研室主任签字：年月日六、教学系审核意见教学副主任签字：年月日注：1．本任务书由指导教师编制完成，经教研室及所在系审核同意后生效。

转炉系统机械设备转炉设备主要包括转炉本体设备、汽化冷却系统、“OG”系统、转炉二次除尘系统、煤气回收系统及其它设备。

该部分主要介绍转炉本体设备及其相关的周围辅助设备。

第一节转炉本体设备转炉本体设备主要由四部分组成:炉壳、托圈、支撑装置和倾动系统。

下面分别给予介绍。

设备性能及参数炉壳内径46810mm炉壳高度9125mm炉口法兰板厚100mm炉壳上部圆锥段板厚60mm炉身圆柱段板厚70 mm炉底部分板厚60 mm托圈内径47410mm托圈（在耳轴方向）总宽度13500 mm托圈断面高度2100 mm托圈断面宽度800 mm托圈与炉壳之间的间隙245 mm倾动装置型式全悬挂四点啮合柔性传动倾动装置总速比73.48X7.118=523,031倾动电机总功率（4台交流变频电机）132X4=528 kW设备重量约500t 一、炉壳炉壳主要由炉口、上下部圆锥段、圆柱炉身段及锥柱间、锥球间均匀过渡用的园环段和球形炉底等部分组成。

炉口由4块（2#、3#转炉炉口为6块）内埋蛇形管冷却的耐热球墨铸铁扇形段拼装而成，易于更换。

上部圆锥段的顶部焊有加筋法兰，供固定炉口扇形段用。

上部圆锥段外表面半割管（2#、3#转炉为角钢）焊接成冷却水循环通道。

在出钢口上下焊有两圈法兰，中间联有立筋，用于安装炉体支撑装置。

二、托圈托圈为焊接箱形结构，其内部通循环水冷却。

耳轴为空心，以容纳供托圈冷却水、炉口冷却水、炉帽冷却水及转炉底吹供气管道。

设备重量约为222.7吨。

托圈的前后共有12个通气孔，托圈同炉壳的间隙为225mm。

托圈耳轴同大齿轮的联接靠切向键，配合为间隙配合，①950e7。

托圈焊接部分材质为16乂的耳轴材质为20MnMoNb。

两侧的轴承座分别称作驱动端轴承座和非驱动端轴承座，驱动端轴承座为固定式，非驱动端为铰支结构，以缓解托圈热胀冷缩及在重力作用下的变形。

轴承的型号为240/1060 CAF/W33 （SKF）。

轴承的润滑为稀油润滑（2#、3#转炉为干油润滑）。

序言本设计是根据衡阳地区条件,学院为了进一步提高我们的理论水平和实践能力；为即将从事工作奠定基础；以及培养在今后具体的设计过程的创新意识，特此安排了本次设计。

衡阳是一个有着悠久历史的老工业城市，矿产资源丰富，能源充足交通运输发达，是湖南交通的一个重要枢纽。

本设计结合了“衡管”的实际情况和未来发展的远景，考虑到我国经济建设时发展优质钢，合金钢品种，质量数量的要求。

做到了技术上达到国际领先水平，同时降低了成本的投入。

本设计中，在主厂房内设置的电弧炉是两座，容量是80吨。

电炉中采用二次燃烧技术，吹氧自动系统。

连铸车间采用了全程保护浇注，电磁搅拌系统，结晶器液面控制仪，汽水喷雾冷却等先进技术，为企业的高产量，高质量发展创造有利条件，将为企业本身和衡阳地区的经济发展做出不可磨灭的贡献，创造丰富的经济效益。

设计全过程中得到了苏老师的细心指导和帮助，本人深感谢意，然而，由于本人水平有限，设计中难免有不足和纰漏之处，望各位给予批评指正。

1 设计概述1.1 设计依据根据冶金工程教研室下达的任务书。

1.2 设计原则和指导思想对设计的总要求是技术先进，工艺上可行;经济上合理。

所以，设计应遵循的原则和指导思想是：1）遵守国家的法律、法规，执行行业设计有关标准、规范和规定，严格把关，精心设计;2）设计中对主要工艺流程进行多方案比较，以确定最佳方案;3）设计中应充分采用各项国内外成熟的新技术，因某种原因暂时不上的新技术要预留充分的可能性。

所采用的新工艺、新设备、新材料必须遵循经过工业性试验或通过技术鉴定的原则;4）要按照国家有关劳动安全、工业卫生及消防的标准及行业设计规定进行设计;5）在学习、总结国内外有关厂家的生产经验的基础上，移植适用可行的先进技术;6）设计中应充分考虑节约能源、节约用地，实行资源的综合利用，改善劳动条件以及保护生态环境。

1.3 厂址及建厂条件论证湘潭位于湖南中部，地处湘中中游。

气候温和，土地肥沃，物产丰富。

1转炉设计1.1炉型设计1. 原始条件炉子平均出钢量为100吨，钢水收得率取90.36%，最大废钢比取10%，采用废钢矿石法冷却。

铁水采用P08属于低磷生铁；氧枪采用三孔拉瓦尔型喷头.2. 炉型选择：根据原始条件采用锥球形炉型。

3. 炉容比：取V/T=1.004. 熔池尺寸的计算 熔池直径：G=t B T 95.102936.01%1521002122=⨯+⨯=⋅+η （取B=15%）314.158.695.102m G V ===ρ 确定吹氧时间和吨钢耗氧量：本设计采用低磷铁水，取吨钢耗氧量为56.8)(/3钢t m 。

并取吹氧时间为12min ，则 供氧强度min)]/([733.4128.563⋅==t m 取K =1.8则 )(27.51295.1028.1m D == 锥球型熔池深度的计算公式为)(05.127.57.027.50363.014.157.00363.02323m D D V h =⨯⨯+=+=确定D =5.27m, h =1.05m熔池其他尺寸确定 球冠的弓形:)(527.027.510.010.01m D h =⨯== )(717.427.5895.0895.01m D D =⨯==炉底球冠曲率半径：)(797.527.51.11.1m D R =⨯==5. 炉帽尺寸的确定炉口直径：()m D d 530.227.548.048.00=⨯==炉帽倾角：取065=θ 3) 炉帽高度帽H )(94.265tan )53.227.5(21tan 2100m d D H =-=-=θ 取mm H 400=口，则整个炉帽高度为： ）（口锥帽m H H H 34.34.094.2=+=+= 由于我们采用水冷炉口炉帽部分容积为：口锥帽）（H d d Dd D H V 202002412ππ+++=)(56.384.053.24)53.253.227.527.5(94.2123222m =⨯⨯++⨯+⨯⨯=ππ6. 炉身尺寸确定1) 炉膛直径D D =膛=5.27m （无加厚段）2) 根据选定的炉容比为1.00，可求出炉子总容积为 ）（容31000100.1m V =⨯= ）（帽池总身346.438.5615.14100m V V V V =--=--= 3) 炉身高度 )(3.135.27446.4422m D V H =⨯=⨯=ππ身身4) 炉型内高m H H h H 52.813.234.305.1=++=++=身帽内7. 出钢口尺寸的确定1) 出钢口直径)(15.0)(15.5301075.16375.163m cm T d T =≈⨯+=+= 2) 出钢口衬砖外径)(0.915.066m d d T ST =⨯== 3) 出钢口长度)(05.115.077m d L T T =⨯== 4) 出钢口倾角β：取018=β8. 炉衬厚度确定炉身工作层选600mm,永久层115mm,填充层90mm,总厚度为600+115+90=805（mm ）炉壳内径为 6.882805.05.27=⨯+=壳内D炉帽和炉底工作层均选600mm,炉帽永久层为150mm,炉底永久层用标准镁砖立砌，一层230mm,粘土砖平砌三层65×3=195（mm ）,则炉底衬砖总厚度为600+230+195=1025（mm ）,故炉壳内形高度为)(9.545025.18.52m H =+=壳内，工作层材质全部采用镁碳砖。

转炉基础设计方案转炉是一种用于炼钢的重要设备，其基础设计方案的合理性和可靠性直接关系到整个冶金过程的正常进行和生产效益的提高。

下面给出一份转炉基础设计方案的700字示例：一、设计目标：该转炉设计旨在提高钢水质量和生产效率，并减少能源消耗和环境污染。

主要目标包括提高炉后合格品质率、降低转炉喷吹时间、增加钢水温度的恒定性和提高炉后脱氧效果。

二、转炉型号选择：根据生产工艺和产能需求，选用50吨中倾转炉作为目标型号。

该型号具有适中的产能和灵活的操作性能，能够满足生产需求。

三、结构设计：转炉底本身使用整体浇铸，底部设计防爆口，以应对突发情况。

炉身采用钢筋混凝土结构，增加了稳定性和耐磨性。

炉盖采用活动式结构，方便装卸料和维护。

四、吹氧系统设计：吹氧系统采用双面吹氧，以提高氧气利用率和搅拌效果。

吹风系统要求高压、大流量、稳定性好，并配备过滤装置，防止炉衬堵塞。

同时，安装可调节喷嘴，以便根据不同炼钢工艺的需要进行调整。

五、钢渣处理系统设计：为了提高钢渣处理效率，设计采用双辊倾转混渣机，以提高钢渣的处理速度和均匀度。

同时增加钢渣铺垫泥石圈，以提高钢渣的液流性和隔热性，减少热损失。

六、自动化控制系统设计：为了提高生产效率和产品质量，设计采用现代化的自动化控制系统。

通过温度传感器、压力传感器和氧气含量传感器等监控设备，及时获取各个指标的数据，并通过计算机控制中心进行集中处理，实现转炉的自动化操作。

七、安全防护措施设计：为了保障生产人员的安全，设计要求安装爆炸防护装置，实时监测转炉内部的温度和压力，并在超过设定值时及时报警。

此外，还要配备火焰探测器和自动灭火系统，以应对火灾和爆炸等紧急情况。

这是一份转炉基础设计方案的示例，能够满足提高钢水质量和生产效率的要求，并符合安全防护标准。

当然，实际设计还需根据具体情况进行细化和优化。

265吨转炉设计摘要：一、转炉设计概述1.转炉类型2.设计吨位3.设计背景与意义二、转炉主要技术参数1.炉膛容量2.炉体尺寸3.设备配置4.耐火材料选择三、转炉生产工艺1.冶炼过程2.操作方式3.冶炼效果评估四、环保与节能措施1.废气处理2.废弃物处理3.节能措施五、转炉的应用前景1.我国钢铁行业的需求2.技术与经济优势3.国内外市场前景正文：我国钢铁行业在近年来取得了飞速发展，对炼钢设备的需求也日益增加。

在这样的背景下，一款设计精良、性能优越的转炉显得尤为重要。

本文将为您介绍一款265吨转炉的设计方案。

一、转炉设计概述转炉是一种重要的炼钢设备，用于将铁水与废钢、合金等原料进行熔化、精炼。

这款265吨转炉的设计吨位适中，能够满足大部分钢铁企业的需求。

它的设计充分考虑了我国钢铁行业的现状和发展趋势，具有较高的实用性和推广价值。

二、转炉主要技术参数1.炉膛容量：265吨，能够满足各种规模的钢铁企业的生产需求。

2.炉体尺寸：根据实际生产需要进行设计，保证了良好的熔化效果。

3.设备配置：采用先进的自动化控制系统，实现冶炼过程的实时监控和调整。

4.耐火材料选择：选用高品质耐火材料，保证炉体的使用寿命和安全性。

三、转炉生产工艺1.冶炼过程：采用三段式冶炼工艺，实现对铁水、废钢等原料的充分熔化、精炼。

2.操作方式：采用自动化控制，提高生产效率，降低工人劳动强度。

3.冶炼效果评估：通过对冶炼过程中的各项指标进行实时监测，确保冶炼质量。

四、环保与节能措施1.废气处理：采用高效除尘设备，减少废气排放，保护环境。

2.废弃物处理：对生产过程中产生的废渣、废料等进行分类处理，实现资源化利用。

3.节能措施：采用先进的保温措施，降低能耗，提高热效率。

五、转炉的应用前景1.我国钢铁行业的需求：随着我国经济的持续发展，钢铁需求不断增加，265吨转炉具有广泛的市场需求。

2.技术与经济优势：该转炉设计先进，性能优越，能够在保证生产效率的同时降低生产成本，具有较高的经济效益。

第二部分200吨转炉炉型设计计算(一)转炉炉型及主要参数一、转炉三种炉型介绍转炉炉型应能适应炉内钢液、溶渣和高温气的循环运动规律，达到反应快、喷溅少和炉龄高等目的。

内型应与残余炉衬的轮廓接近，以利减少炉衬的局部侵蚀和降低耐火材料的消耗，此外还要容易砌筑。

目前，氧气顶吹转炉金属熔池形状可分为三种炉型：1.筒球形炉型这种炉子形状简单、砌砖方便、炉壳容易制造。

球形底可使散热面积小，倒渣时炉底形成拱顶而强度相对要大。

球底熔池的形状接近金属液的循环轨迹。

.常用于≧50吨的炉子。

2.锥球形炉型这种炉子的熔池形状更符合钢流循环的要求，且与筒球形相比，当熔池深度相同时，熔池直径与反应而积均可稍大而有利于去磷反应的进行(见式2-6和式2-6)。

常用于20~80吨的炉子。

3.截锥形炉型熔池循环有死角，故适用于≧30吨的炉子。

这种倒圆台的炉底比球形炉底易于砌筑.二.炉子各部分主要尺寸参数的确定和计算转沪的主要尺寸如[4]254图23一1所示.下面分五个部分进行讨论(I)熔池部分1.熔池直径的计算式中：G——新炉金属料装入量，T（由原始条件给出）t——吹氧时间，minK——系数>30吨炉子K=1.85~2.1系数<30吨炉子K=2.0~2.3t=33min前期出钢量[T]加废钢后耗氧量[Nm/T]供养强度[Nm/T]G[T]由表1-21可求“加废钢后每吨钢水耗氧量”=氧[kg]钢水[kg]×1000[Tkg]×332[kg]22.4[Nm]供氧强度可参表2—1，计算后，供养时间应符合表2—2的范围。

3续表2—1厂名樊纲鞍钢（西德）萨尔茨吉特（日）加古川（意）塔兰托宝钢公称容量120150200250300300喷头孔数三孔三孔三孔三孔三孔三孔供氧强度 2.5 2.454 2.63~4.4表2—2 转炉供氧时间参数表公称容量<5050~80>120供氧时间(min)12~1616~1814~202.金属熔池体积和熔池深度的计算①当取铁水密度ρ=6.8[T/m3]时则金属熔池体积V金属=G[T]×0.147[T/m3]②锥球形熔池深度h=320.0363D0.7D金属V(m)③筒球形熔池深度h=320.046D0.79D金属V(m)由：比较式2—6与式2—7可知，当深度两者相同时，锥球形熔池直径稍大而可扩大熔池的渣钢反应界面有利于去磷的反应。

目录1 高炉地址选择 (1)1.1确定高炉地址要考虑的因素 (1)1.2高炉地址选择 (1)2 主要技术经济指标 (2)3 高炉长寿高效的设计理念 (4)3.1概述 (4)3.2优化高炉炉型 (4)3.3高炉炉缸内衬结构 (5)3.4炉体冷却结构 (5)3.5软水密闭循环冷却技术 (5)3.6自动化检测与控制系统 (6)4 高炉炉型设计与计算 (7)5 冷却设备选择 (10)5.1 概述 (10)5.2 高炉各部位冷却设备 (11)5.2.1 炉缸和炉底部位冷却设备选择 (11)5.2.2 炉腹、炉腰和炉身 (12)5.2.3炉喉 (14)6 炉衬选择 (15)6.1 高炉炉基的形状及材质 (15)6.1.1对高炉基础的要求 (15)6.1.2 高炉基础的形状、尺寸、材质结构 (15)6.2 高炉炉底和各段炉衬的选择、设计和砌筑 (16)6.2.1炉底、炉缸 (17)6.2.2炉腹、炉腰和炉身下部 (17)6.2.3炉身中上部 (17)6.2.4炉喉 (17)7 高炉供水量、水压的确定 (18)7.1供水量 (18)7.1.1冷却壁供水量 (18)7.1.2炉底水冷管供水量 (18)7.1.3炉体软水冷却总水量 (19)7.1.4风口小套冷却水供水量 (19)7.1.5风口二套冷却水供水量 (19)7.1.6炉喉水冷钢砖供水量 (20)7.1.7高炉工业水总量 (20)7.2 供水水压 (20)8 炉体软水密闭循环冷却系统设计 (22)8.1冷却设备连接方式 (22)8.2炉体软水密闭循环冷却系统 (22)8.3高炉软水密闭循环冷却系统工作原理 (22)8.3.1 膨胀罐的水位控制 (22)8.3.2膨胀管压力控制 (23)8.3.3事故操作 (24)结论 (26)参考文献 (27)致谢 (28)摘要高炉炼铁是获得生铁的主要手段，是钢铁冶金过程中最重要的环节之一，在国民经济建设中起着举足轻重的作用。

80t 转炉设计原始条件炉子平均出钢量为80吨 铁水采用P08低磷生铁； 氧枪采用六孔拉瓦尔型喷头炉型选择新制定的技术规定中提出“≤100t 转炉一般采用截锥型活炉底。

”所以，80t 的转炉设计的炉型用截锥型。

该炉型的熔池形状为一倒截锥体，在装入量和熔池深度相同的情况下，其熔池最深，因此适宜于小容量转炉。

炉容比：V/T=0.92熔池直径D ：熔池直径通常指熔池处于平静状态时金属液面的直径。

它主要取决于金属装入量和吹炼时间。

例如，随着装入量的增加和吹炼时间缩短，单位时间的脱碳量和从熔池排出的CO 气体量增加。

此时，如不相应增大熔池直径，势必会使喷溅和炉衬蚀损加剧。

熔池直径：tGkD = 确定初期金属装入量G .取B=20% 则)(7992.012.02802122t B T G =⋅+⨯=⋅+=金η )(62.118.6793m G V ===金金ρ确定吹氧时间.根据生产实践，吨钢耗氧量，取吨钢耗氧量为50m 3/t ，并取吹氧时间为t =18min.则()[]min /78.218503⋅===t m 吹氧时间吨钢耗氧量供养强度取K=1.8 则)(025.416808.1m t G K D =⋅=⋅= 倒截锥体的底部直径d=0.7D=2.8175（m ）熔池深度h ：熔池深度系指熔池处于平静状态时从金属液面到炉底最低处的距离。

)(250.1025.4574.062.11574.0574.0222m D V D V h =⨯=⨯==）（金池 氧气射流穿透深度：m nTq H O 908.0678.28036.036.0256.0256.02=⎪⎭⎫⎝⎛⨯⨯=⎪⎪⎭⎫ ⎝⎛=穿穿H <h ，符合条件炉帽尺寸的确定顶吹转炉一般都用正口炉帽，其主要尺寸有炉帽倾角、炉口直径和炉帽高度。

设计时，应考虑到一下因素：确保其稳定性；便于兑铁水和加废钢；减少热损失；避免出钢时钢渣混出或从炉口流渣；减少喷溅。

炉帽倾角θ：倾角过小，炉帽内衬的不稳定性增加，容易倒塌；过大时，出钢时容易钢渣混出和从炉口大量流渣。
