2018届高三物理复习课时作业：专题六 物理实验6.1 含解析

电学实验【2018高考真题】1．一同学测量某干电池的电动势和内阻．（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处__________；____________．（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的1I数据见下表:根据表中数据，在答题卡的方格纸上作出1RI关系图像___________．由图像可计算出该干电池的电动势为_________V；内阻为__________Ω．（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为_______V；内阻应为_____Ω．【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 （1）①开关未断开 ②电阻箱阻值为零 （2）图像如图所示：1.4（1.30~1.44都算对） 1.2（1.0~1.4都算对） （3）1.4（结果与（2）问第一个空格一致） 1.0（结果比（2）问第二个空格小0.2）表并联，可测得电流表的内阻3366.0100.203310V A A U R I --⨯==Ω=Ω⨯，考虑电表内阻对实验的影响，则E =I (R +R A +r )，得()1A R E R r I=⋅-+，所以图线的斜率仍表示电动势，电动势的准确值为1.37V ，图线的截距表示（R A +r ），所以内阻精确值为r =（1.20-0.20）Ω=1.00Ω。

点睛：本题考查应用电流表和电阻箱测量电源电动势和内电阻实验，本题创新之处在于用一个电压表并联在电流表的两端测出电流表的电阻，从而提高测量电源内阻的精确度。

2．某同学组装一个多用电表。

可用的器材有：微安表头（量程100内阻900）；电阻箱R 1 （阻值范围0999.9）；电阻箱R 2 （阻值范围099 999.9）；导线若干。

实验6:验证机械能守恒定律一、实验目的验证机械能守恒定律.二、实验原理在只有重力做功的自由落体运动中，物体的重力势能和动能互相转化,但总的机械能守恒。

若物体从静止开始下落，下落高度为h 时的速度为v,恒有mgh＝错误!m v2。

故只需借助打点计时器，通过纸带测出重物某时刻的下落高度h和该时刻的瞬时速度v，即可验证机械能守恒定律。

测定第n点的瞬时速度的方法是：测出第n点相邻的前、后两段相等时间间隔T内下落的高度x n－1和x n＋1(或用h n－1和h n＋1）,然后由公式v n＝错误!或由v n＝错误!可得v n(如图所示)。

三、实验器材铁架台（带铁夹）、电磁打点计时器与低压交流电源（或电火花打点计时器)、重物(带纸带夹子)、纸带数条、复写纸片、导线、毫米刻度尺。

四、实验步骤1．安装器材：如图所示,将打点计时器固定在铁架台上,用导线将打点计时器与低压电源相连,此时电源开关应为断开状态。

2．打纸带：把纸带的一端用夹子固定在重物上，另一端穿过打点计时器的限位孔，用手竖直提起纸带，使重物停靠在打点计时器下方附近，先接通电源，待计时器打点稳定后再松开纸带，让重物自由下落，打点计时器就在纸带上打出一系列的点，取下纸带，换上新的纸带重打几条（3~5条)纸带。

3．选纸带:分两种情况说明（1)若选第1点O到下落到某一点的过程，即用mgh＝错误!m v2来验证,应选点迹清晰，且1、2两点间距离小于或接近2 mm的纸带,若1、2两点间的距离大于2 mm，这是由于打点计时器打第1个点时重物的初速度不为零造成的(如先释放纸带后接通电源等错误操作会造成此种结果)。

这样第1个点就不是运动的起始点了，这样的纸带不能选。

（2)用错误!m v错误!－错误!m v错误!＝mgΔh验证时，由于重力势能的相对性，处理纸带时选择适当的点为基准点，这样纸带上打出的第1、2两点间的距离是否为2 mm就无关紧要了，所以只要后面的点迹清晰就可以选用。

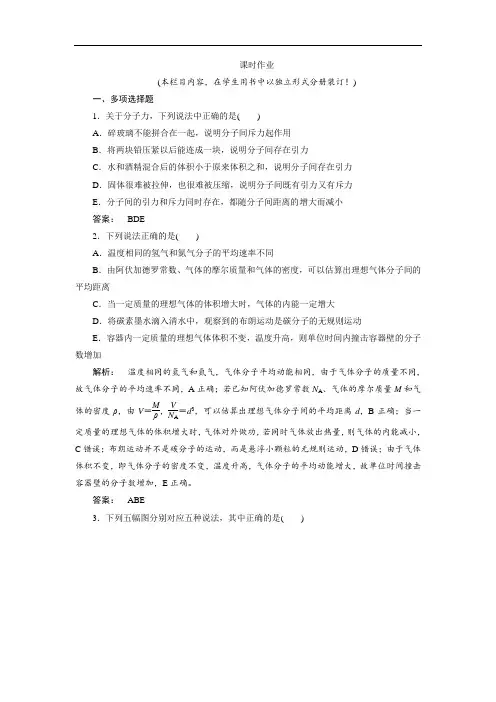

课时作业(本栏目内容，在学生用书中以独立形式分册装订！)一、多项选择题1．关于分子力，下列说法中正确的是( )A ．碎玻璃不能拼合在一起，说明分子间斥力起作用B ．将两块铅压紧以后能连成一块，说明分子间存在引力C ．水和酒精混合后的体积小于原来体积之和，说明分子间存在引力D ．固体很难被拉伸，也很难被压缩，说明分子间既有引力又有斥力E ．分子间的引力和斥力同时存在，都随分子间距离的增大而减小答案： BDE2．下列说法正确的是( )A ．温度相同的氢气和氮气分子的平均速率不同B ．由阿伏加德罗常数、气体的摩尔质量和气体的密度，可以估算出理想气体分子间的平均距离C ．当一定质量的理想气体的体积增大时，气体的内能一定增大D ．将碳素墨水滴入清水中，观察到的布朗运动是碳分子的无规则运动E ．容器内一定质量的理想气体体积不变，温度升高，则单位时间内撞击容器壁的分子数增加解析： 温度相同的氢气和氮气，气体分子平均动能相同，由于气体分子的质量不同，故气体分子的平均速率不同，A 正确；若已知阿伏加德罗常数N A 、气体的摩尔质量M 和气体的密度ρ，由V ＝M ρ，V N A＝d 3，可以估算出理想气体分子间的平均距离d ，B 正确；当一定质量的理想气体的体积增大时，气体对外做功，若同时气体放出热量，则气体的内能减小，C 错误；布朗运动并不是碳分子的运动，而是悬浮小颗粒的无规则运动，D 错误；由于气体体积不变，即气体分子的密度不变，温度升高，气体分子的平均动能增大，故单位时间撞击容器壁的分子数增加，E 正确。

答案： ABE3．下列五幅图分别对应五种说法，其中正确的是( )A．微粒运动就是物质分子的无规则热运动，即布朗运动B．当两个相邻的分子间距离为r0时，它们间相互作用的引力和斥力大小相等C．食盐晶体的物理性质沿各个方向都是一样的D．小草上的露珠呈球形的主要原因是液体表面张力的作用E．洁净的玻璃板接触水面，要使玻璃板离开水面，拉力必须大于玻璃板的重力，其原因是水分子和玻璃分子之间存在吸引力解析：微粒运动反映了液体分子的无规则热运动，微粒运动即布朗运动，A错误；当两个相邻的分子间距离为r0时，它们间相互作用的引力和斥力大小相等，B正确；食盐晶体的物理性质沿各个方向是不一样的，C错误；由于表面张力的作用，液体要收缩至表面积最小，所以小草上的露珠呈球形，D正确；洁净的玻璃板接触水面，由于水分子和玻璃分子之间存在吸引力，要使玻璃板离开水面，拉力必须大于或等于玻璃板的重力与水分子和玻璃分子之间的引力之和，E正确。

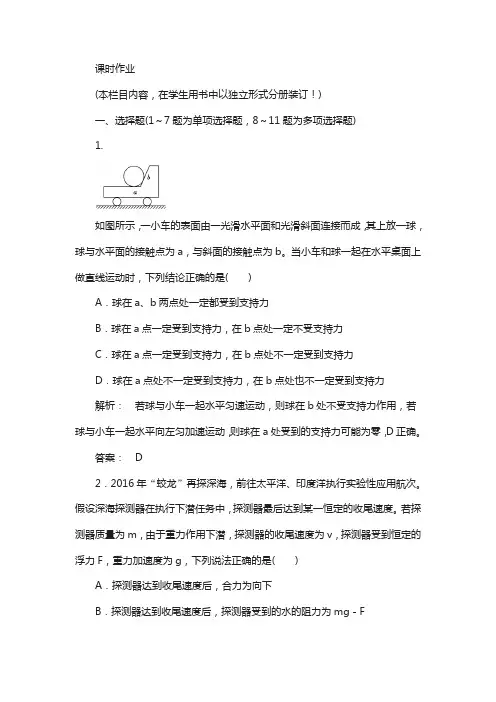

课时作业(本栏目内容，在学生用书中以独立形式分册装订！)一、选择题(1～7题为单项选择题，8～11题为多项选择题)1.如图所示，一小车的表面由一光滑水平面和光滑斜面连接而成，其上放一球，球与水平面的接触点为a，与斜面的接触点为b。

当小车和球一起在水平桌面上做直线运动时，下列结论正确的是( )A．球在a、b两点处一定都受到支持力B．球在a点一定受到支持力，在b点处一定不受支持力C．球在a点一定受到支持力，在b点处不一定受到支持力D．球在a点处不一定受到支持力，在b点处也不一定受到支持力解析：若球与小车一起水平匀速运动，则球在b处不受支持力作用，若球与小车一起水平向左匀加速运动，则球在a处受到的支持力可能为零，D正确。

答案： D2．2016年“蛟龙”再探深海，前往太平洋、印度洋执行实验性应用航次。

假设深海探测器在执行下潜任务中，探测器最后达到某一恒定的收尾速度。

若探测器质量为m，由于重力作用下潜，探测器的收尾速度为v，探测器受到恒定的浮力F，重力加速度为g，下列说法正确的是( )A．探测器达到收尾速度后，合力为向下B．探测器达到收尾速度后，探测器受到的水的阻力为mg－FC．探测器达到收尾速度前，受到的合力可能为零D．无论是达到收尾速度前，还是达到收尾速度后，探测器受到的合力都不能是零解析：探测器达到收尾速度前，受到的合力不可能为零，达到收尾速度后，受到的合力为零，选项A、C、D错误；根据共点力平衡，探测器达到收尾速度后，探测器受到的水的阻力为mg－F，选项B正确。

答案： B3．(2017·惠州市高三第二次调研考试)如图所示，三根相同的绳子末端连接于O点，A、B端固定，C端受一水平力F，当F逐渐增大时(O点位置保持不变)，最先断的绳子是( )A．OA绳B．OB绳C．OC绳D．三绳同时断解析：对结点O受力分析，受三个绳的拉力，根据平衡条件的推论得，水平和竖直两绳拉力的合力与OA绳的拉力等大反向，作出平行四边形，解得三个绳中OA绳的拉力最大，在水平拉力逐渐增大的过程中，OA绳先达到最大值，故OA绳先断，A项正确。

2018年普通高等学校招生全国统一考试仿真卷理科综合能力测试·物理（六）二、选择题：1. 下列说法中正确的是A. 结合能越大的原子核越稳定B.23290Th 经过6次α衰变和4次β衰变后成为20882PbC. 氢原子从较低能级跃迁到较高能级时，电势能减小D. 用绿光或紫光照射某金属发生光电效应时，逸出光电子的最大初动能可能相等2. 古希腊权威思想家亚里士多德曾经断言：物体从高空落下的快慢同物体的重量成正比，重者下落快，轻者下落慢．比如说，十磅重的物体落下时要比一磅重的物体落下快十倍．1800多年来，人们都把这个错误论断当作真理而信守不移． 直到16世纪，伽利略才发现了这一理论在逻辑上的矛盾．并通过“比萨斜塔试验”，向世人阐述他的观点．对此进行了进一步的研究，通过实验来验证：伽利略用铜球从斜槽的不同位置由静止下落，伽利略手稿中记录的一组实验数据: 伽利略对上述的实验数据进行了分析，并得出了结论，下列是伽利略得出的结论是（ ）A. 0t v v at =+B. 2xk T∆=C. 2202t v v ax -=D. 312222123s s s k t t t ==⋅⋅⋅= 3. 如图所示，虚线a 、b 、c 是电场中的一簇等势线（相邻等势面之间的电势差相等），实线为一个α粒子（重力不计）仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知( )A. a 、b 、c 三个等势面中，a 的电势最高B. 电子在P 点具有的电势能比在Q 点具有的电势能小C. 电子在P 点的加速度比Q 点的加速度大D. 带电质点一定是从P 点向Q 点运动4. 如图所示，一长为2L 的木板倾斜放置，倾角为45º。

一弹性小球自与木板上端等高的某处静止释放，小球落到木板上反弹时，速度大小不变且沿水平方向。

若小球一次碰撞后恰好落到木板底端，则小球释放点距木板上端的水平距离为A.12l B. 13lC.14l D. 15l5. 某兴趣小组用实验室的手摇发电机和一个可看作理想的小变压器给一个灯泡供电，电路如图所示，当线圈以较大的转速n 匀速转动时，额定电压为0U 的灯泡正常发光，电压表示数是1U 。

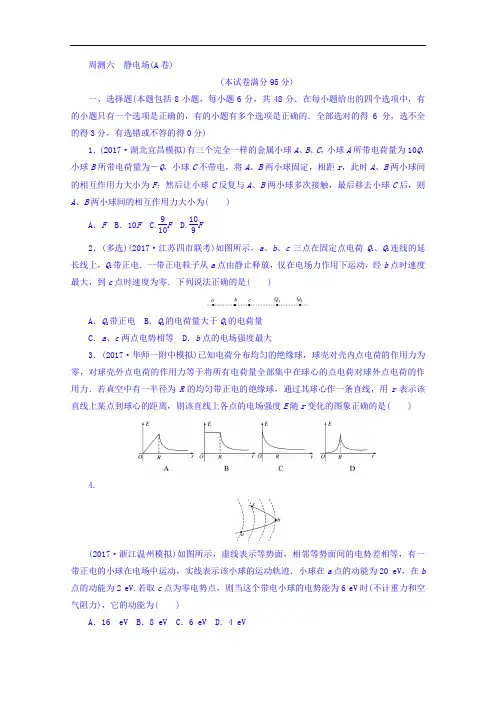

的电荷量大于Q1的电荷量如图所示，虚线表示等势面，相邻等势面间的电势差相等，有一带正电的小球在电场中运动，实线表示该小球的运动轨迹．小球在5．(2017·上海崇明区模拟)在竖直向下的匀强电场E中，一带电油滴在电场力和重力的作用下，沿虚线所示的运动轨迹从a运动到b.若此带电油滴在运动过程中动能和重力势能之和为E1，重力势能和电势能之和为E2，则E1、E2的变化情况是( )A．E1增加，E2增加 B．E1增加，E2减小C．E1不变，E2减小 D．E1不变，E2不变6．(2017·湖北部分重点中学联考)静电计是在验电器的基础上制成的，用其指针张角的大小来定性显示其金属球与外壳之间的电势差大小．如图所示，A、B是平行板电容器的两个金属板，G为静电计，开始时开关S闭合，静电计指针张开一定角度，为了使指针张开的角度增大些，下列采取的措施可行的是( )A．断开开关S后，将A、B两极板分开些B．保持开关S闭合，将A、B两极板分开些C．保持开关S闭合，将A、B两极板靠近些D．保持开关S闭合，将滑动变阻器滑动触头7．(多选)传感器是把非电学量转换成电学量的一种元件．图乙、丙是两种常见的电容式传感器，现将乙、丙两种传感器分别接到图甲的电路中进行实验(电流从电流表正接线柱流入时指针向右偏)，下列实验现象中正确的是( )A．当乙传感器接入电路实验时，若F变小，则电流表指针向右偏转B．当乙传感器接入电路实验时，若F变大，则电流表指针向右偏转C．当丙传感器接入电路实验时，若导电溶液深度h变大，则电流表指针向左偏转D．当丙传感器接入电路实验时，若导电溶液深度h变小，则电流表指针向左偏转8．(多选)如图所示，A、B为平行金属板，两板间距为d，且两板分别与电源两极相连(未画出)，两板的中央各有一小孔M和N.今有一带电质点，自A板上方相距为d的P点由静止自由下落(P、M、N在同一竖直线上)，空气阻力忽略不计，质点到达N孔时速度恰好为零，然后沿原路返回．若保持两极板间的电压不变，则正确的是( )A．把A板向上平移一小段距离，质点自P点自由下落后仍能返回B．把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落C．把B板向上平移一小段距离，质点自P点自由下落后仍能返回D．把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落二、非选择题(本题包括4小题，共47分)9．(7分)在竖直平面内固定一个半径为R的均匀带电细圆环，质量为m的带电小球(视为质点)通过长为L的绝缘细线悬挂在圆环的最高点．当圆环、小球都带有相同的电荷量Q(未知)时，发现小球在垂直圆环平面的对称轴上处于平衡状态，如图所示．已知静电力常量为k，重力加速度为g，则绝缘细线对小球的拉力F T＝________，圆环的带电量Q＝________.10．(13分)在一个点电荷Q的电场中，Ox坐标轴与它的一条电场线重合，坐标轴上A、B两点的坐标分别为2.0 m和5.0 m．放在A、B两点的试探电荷受到的电场力方向都跟x轴的正方向相同，电场力的大小跟试探电荷的电荷量关系图象分别如图中直线a、b所示，放在A点的电荷带正电，放在B点的电荷带负电(忽略试探电荷之间的影响)．求：(1)B点的电场强度的大小和方向；(2)试判断电荷Q的电性，并说明理由；电子离开加速电场时的速度；电子离开偏转电场时的侧向速度；电子离开偏转电场时侧向移动的距离．＋－Q＝33两小球之间最终是斥力，大小为(3分)和图象可得＝kQ－L2＝2.5 V/m可求得L＝0.6 m所以点电荷的位置为。

课时作业(本栏目内容，在学生用书中以独立形式分册装订！)一、选择题(1～5题为单项选择题，6～10题为多项选择题)1．升降机底板上放一质量为100 kg的物体，物体随升降机由静止开始竖直向上移动5 m的速度达到4 m/s，则此过程中(g取10 m/s2)()A．升降机对物体做功5 800 JB．合外力对物体做功5 800 JC．物体的重力势能增加500 JD．物体的机械能增加800 J答案： A2.如图所示，足够长的传送带以恒定速率顺时针运行。

将一个物体轻轻放在传送带底端，第一阶段物体被加速到与传送带具有相同的速度，第二阶段与传送带保持相对静止，匀速运动到达传送带顶端。

下列说法中正确的是()A．第一阶段摩擦力对物体做正功，第二阶段摩擦力对物体不做功B．第一阶段摩擦力对物体做的功等于第一阶段物体动能的增加量C．第一阶段物体和传送带间的摩擦所产生的热量等于第一阶段物体机械能的增加量D．物体从底端到顶端全过程机械能的增加量等于全过程物体与传送带间的摩擦所产生的热量解析：第一阶段摩擦力对物体做正功，第二阶段摩擦力对物体仍做正功，选项A错误；第一阶段摩擦力对物体做的功等于第一阶段物体动能的增加量和重力势能的增加量，选项B错误；第一阶段物体和传送带间的摩擦所产生的热量等于第一阶段物体机械能的增加量，选项C正确；物体从底端到顶端全过程机械能的增加量大于全过程物体与传送带间的摩擦所产生的热量，选项D错误。

答案： C3.(2017·玉溪一中期末)一线城市道路越来越拥挤，因此自行车越来越受城市人们的喜爱，如图，当你骑自行车以较大的速度冲上斜坡时，假如你没有蹬车，受阻力作用，则在这个过程中，下面关于你和自行车的有关说法正确的是()A．机械能增加B．克服阻力做的功等于机械能的减少量C．减少的动能等于增加的重力势能D．因为要克服阻力做功，故克服重力做的功小于克服阻力做的功答案： B4．把小球放在竖立的弹簧上，并把球往下按至A 位置，如图甲所示。

课时作业(本栏目内容，在学生用书中以独立形式分册装订！)一、选择题(1～6题为单项选择题，7～10题为多项选择题)1．(2015·海南单科·2)如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为E ，将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为E ′。

则E ′E等于( )A.12 B ．22C ．1D ． 2解析： 设折弯前导体切割磁感线的长度为L ，E ＝BL v ；折弯后，导体切割磁感线的有效长度为L ＝⎝⎛⎭⎫L 22＋⎝⎛⎭⎫L 22＝22L ，故产生的感应电动势为E ′＝Bl v ＝B ·22L v ＝22E ，所以E ′E ＝22，B 正确。

答案： B 2.(2014·江苏高考)如图所示，一正方形线圈的匝数为n ，边长为a ，线圈平面与匀强磁场垂直，且一半处在磁场中。

在Δt 时间内，磁感应强度的方向不变，大小由B 均匀地增大到2B 。

在此过程中，线圈中产生的感应电动势为( )A.Ba 22Δt B ．nBa 22ΔtC.nBa 2ΔtD ．2nBa 2Δt解析： 线圈在磁场中的面积S ＝12a 2，穿过线圈的磁通量的变化量ΔΦ＝2BS －BS ＝12Ba 2。

根据法拉第电磁感应定律E ＝n ΔΦΔt 得E ＝n a 2B2Δt，所以B 正确。

答案： B3．如图所示，线圈L 的自感系数很大，且其电阻可以忽略不计，L 1、L 2是两个完全相同的小灯泡，随着开关S 闭合和断开的过程中，灯L 1、L 2的亮度变化情况是(灯丝不会断)( )A ．S 闭合，L 1亮度不变，L 2亮度逐渐变亮，最后两灯一样亮；S 断开，L 2立即不变，L 1逐渐变亮B ．S 闭合，L 1不亮，L 2很亮；S 断开，L 1、L 2立即不亮C ．S 闭合，L 1、L 2同时亮，而后L 1逐渐熄灭，L 2亮度不变；S 断开，L 2立即不亮，L 1亮一下才熄灭D ．S 闭合，L 1、L 2同时亮，而后L 1逐渐熄灭，L 2则逐渐变得更亮；S 断开，L 2立即不亮，L 1亮一下才熄灭解析： 当S 闭合时，L 的自感系数很大，对电流的阻碍作用较大，L 1和L 2串接后与电源相连，L 1和L 2同时亮，随着L 中电流的增大，L 的直流电阻不计，L 的分流作用增大，L 1中的电流逐渐减小为零，由于总电阻变小，总电流变大，L 2中的电流增大，L 2灯变得更亮；当S 断开时，L 2中无电流，立即熄灭，而线圈L 将要维持本身的电流不变，L 与L 1组成闭合电路，L 1灯要亮一下后再熄灭。

新课标2018年高考理综（物理）高三物理练习（实验题）1．Ⅰ．用多用电表进行了几次测量，指针分别处于a 、b 的位置，若多用电表的选择开关处于下面表格中所指的挡位，a 和b 的相应读数是多少？请填在表格中指针位置选择开关所处挡位 读数 a 直流电流100 mA mA 直流电压2.5V V b电阻×100ΩⅡ．用图所示的电路，测定一节干电池的电动势和内阻，电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R 0起保护作用。

除电池、开关和导线外，可供使用的实验器材还有；a ．电流表(量程0～0.6A 、0～3A)b ．电压表(量程0～3V 、0～15V)c ．定值电阻(阻值1Ω、额定功率5W)d ．定值电阻(阻值10Ω、额定功率10 W)e ．滑动变阻器(阻值范围0～10Ω、额定电流2A)f ．滑动变阻器(阻值范围0～100Ω、额定电流1A) 请回答下列问题。

(1)要正确完成实验，电压表的量程应选择______V ，电流表的量程应选择______A ；R 0应选择______Ω的定值电阻，R 应选择阻值范围是______Ω的滑动变阻器。

(2)引起该实验系统误差的主要原因是__________________。

2．在测量电源的电动势和内阻的实验中，由于所用的电压表(视为理想电压表)的量程较小，某同学设计了如图所示的实物电路。

(1)实验时，应先将电阻箱的电阻调到______(选填“最大值”“最小值”或“任意值”)(2)改变电阻箱的阻值R ，分别测出阻值R 0=10Ω的定值电阻两端的电压U ，下列两组R 的取值方案中，比较合理的方案是______(选填“1”或“2”) 方案编号电阻箱的阻直R/Ω 1 400.0 350.0 300.0 250.0 200.0 280.070.060.050.040.0(3)根据实验数据描点，绘出的U 1－R 图象是一条直线，若直线的斜率为k ，在U1坐标轴上的截距为b ，则该电源的电动势E=____，内阻r=____。

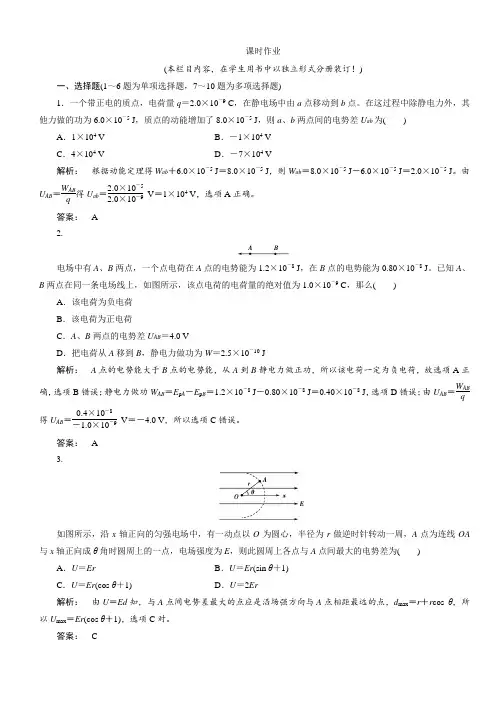

课时作业(本栏目内容，在学生用书中以独立形式分册装订！)一、选择题(1～6题为单项选择题，7～10题为多项选择题)1．一个带正电的质点，电荷量q ＝2.0×10－9 C ，在静电场中由a 点移动到b 点。

在这过程中除静电力外，其他力做的功为6.0×10－5 J ，质点的动能增加了8.0×10－5 J ，则a 、b 两点间的电势差U ab 为( )A ．1×104 VB ．－1×104 VC ．4×104 VD ．－7×104 V解析： 根据动能定理得W ab ＋6.0×10－5 J ＝8.0×10－5 J ，则W ab ＝8.0×10－5 J －6.0×10－5 J ＝2.0×10－5 J 。

由U AB ＝W AB q 得U ab ＝2.0×10－52.0×10－9 V ＝1×104V ，选项A 正确。

答案： A 2.电场中有A 、B 两点，一个点电荷在A 点的电势能为1.2×10－8 J ，在B 点的电势能为0.80×10－8 J 。

已知A 、B 两点在同一条电场线上，如图所示，该点电荷的电荷量的绝对值为1.0×10－9 C ，那么( )A ．该电荷为负电荷B ．该电荷为正电荷C ．A 、B 两点的电势差U AB ＝4.0 VD ．把电荷从A 移到B ，静电力做功为W ＝2.5×10－10J解析： A 点的电势能大于B 点的电势能，从A 到B 静电力做正功，所以该电荷一定为负电荷，故选项A 正确，选项B 错误；静电力做功W AB ＝E p A －E p B ＝1.2×10－8 J －0.80×10－8 J ＝0.40×10－8 J ，选项D 错误；由U AB ＝W ABq得U AB ＝0.4×10－8－1.0×10－9V ＝－4.0 V ，所以选项C 错误。

（2018·全国卷I）22. 如图（a），一弹簧上端固定在支架顶端，下端悬挂一托盘：一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针。

现要测量图（a）中弹簧的劲度系数，当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950 cm；当托盘内放有质量为0.100 kg 的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图（b）所示，其读数为_______cm。

当地的重力加速度大小为9.80 m/s2，此弹簧的劲度系数为________N/m（保留3位有效数字）。

【答案】(1). 3.775 (2). 53.7【解析】本题主要考查游标卡尺的读数，弹簧劲度系数的测量、胡克定律及其相关的知识点，意在考查考生灵活运用教材上游标卡尺的使用和探究弹簧的伸长与形变量的关系实验知识的能力。

学科@网实验所用的游标卡尺精度为0.05mm，游标卡尺上游标第15条刻度线与主尺刻度线对齐，根据游标卡尺的读数规则，图（b）所示的游标卡尺读数为3.7cm+15×0.05mm=3.7cm+0.075cm=3.775cm。

托盘中放有质量为m=0.100kg的砝码时，弹簧受到的拉力F=mg=0.100×9.8N=0.980N，弹簧伸长x=3.775cm-1.950cm=1.825cm=0.01825m，根据胡克定律，F=kx，解得此弹簧的劲度系数k=F/x=53.7N/m。

【点睛】解答此题常见错误主要有：一是游标卡尺读数误差，或单位搞错导致错写成37.70；二是把重力加速度按照习惯用g=10m/s2代入计算导致错误；三是考虑采用图象法处理实验数据计算劲度系数耽误时间。

（2018·全国卷II）23.某同学用图（a）所示的装置测量木块与木板之间的摩擦因数。

跨过光滑定滑轮的细线两端分别与木块和弹簧秤相连，滑轮和木块之间的细线保持水平，在木块上放置砝码。

高考实验专题复习—力学实验(附参考答案)一、考纲分析考点考点解读实验一：研究匀变速直线运动考纲要求：旨在考查学生实验与探究能力。

能独立完成实验，能明确实验目的，能理解实验原理和方法，能控制实验条件，会使用仪器，会观察、分析实验现象，会记录、处理实验数据，并得出结论，对结论进行分析和评价；能发现问题、提出问题、并制定解决方案；能运用已学过的物理知识、实验方法和实验仪器去处理问题，包括简单的设计性实验。

考纲说明： 1.要求会正确使用的仪器主要有：刻度尺、螺旋测微器、天平、秒表、打点计时器、弹簧秤、电流表、电压表、多用电表、滑动变阻器、电阻箱等2.要求认识误差问题在实验中的重要性，了解误差的概念，知道系统误差和偶然误差；知道用多次测量取平均值的方法减少偶然误差；能在某些实验中分析误差的主要来源；不要求计算误差3．要求知道有效数字的概念，会用有效数字表达直接测量的结果。

间接测量的有效数字运算不作要求实验二：探究弹簧弹力和弹簧伸长的关系实验三：验证力的平行四边形定则实验四：验证牛顿运动定律实验五：探究动能定理实验六：验证机械能守恒定律（选）实验七：探究单摆运动、用单摆测定重力加速度（选）实验八：验证动量守恒定律二、实验分类8个力学实验实验内容实验要求测量性实验研究匀变速直线运动刻度尺的使用测量原理、实验方法探究性实验探究弹簧弹力和弹簧伸长的关系探究动能定理探究单摆运动、用单摆测定重力加速度纸带处理数据的方法：表格、图象验证性实验验证力的平行四边形定则验证牛顿运动定律验证机械能守恒定律验证动量守恒定律理解实验原理（是选择实验仪器、安排实验步骤、控制实验条件、数据处理，误差分析等的依据）实验方法：装换，验证和等效思想；误差分析（产生原因及减小措施）。

2018年高考物理二轮复习讲练测专题06 电磁感应一、选择题（本大题共12小题，每小题5分，共60分。

在每小题给出的四个选项中，1~8题只有一项符合题目要求；9~12题有多项符合题目要求。

全部选对的得5分，选对但不全的得3分，有选错的得0分。

）1．一个闭合线圈中没有产生感应电流，因此可以得出. （）A. 此时该处一定没有磁场B. 此时该处一定没有磁场的变化C. 闭合线圈的面积一定没有变化D. 穿过线圈平面的磁通量一定没有变化【答案】D点睛：解答本题主要是抓住感应电流产生的条件：闭合线圈的磁通量发生变化，而磁通量的变化可以是由磁场变化引起，也可以是线圈的面积变化，或位置变化引起的．2．如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中．一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中（）A. PQ中电流一直增大B. PQ中电流一直减小C. 线框消耗的电功率先增大后减小D. 线框消耗的电功率先减小后增大【答案】C【解析】A、B项，设导体棒的长度为L，磁感应强度为B，导体棒的速度v保持不变，根据法拉第电磁感应定律，感应的电动势E BLv =不变，设线框左边的电阻为r ，则左右两边线框的电阻为R 并 ， 111+3R r R r =-并 流过PQ 的电流()23=33E RE I R R r R r R=+-+并 ，可以看出当PQ 从靠近ad 向bc 靠近过程中， r 从零增大到3R ，从而可以判断电流先减小后增大，故A 、B 项错误。

C ，D 项，电源的内阻为R ，PQ 从靠近ad 向bc 靠近过程中，外电路的并联等效电阻从零增大到0.75R 又减小到零，外电路的电阻等于电源内阻的时候消耗的功率最大，所以外电路的功率应该先增大后减小，故C 正确D 项错误。

（全国卷1）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32 A）；电压表 eq \o\ac(○,V) （量程3 V，内阻3 kΩ）；电流表eq \o\ac(○,A) （量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干。

（1）实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图。

（2）实验测得该小灯泡伏安特性曲线如图（a）所示。

由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。

（3）用另一电源E0（电动势4 V，内阻1.00 Ω）与题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。

闭合开关S，在R的变化范围内，小灯泡的最小功率为____________W，最大功率为___________W。

（结果均保留2位小数）【答案】（1）（2）增大；增大；（3）0.39w 1.17w【解析】（1）要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，故滑动变阻器用分压式接法，小灯泡为小电阻，电流表用外接法，如图（2）由I-U图象知，切线的斜率在减小，故灯泡的电阻随电流的增大而增大，再由电阻定律知，电阻率增大；（3）当滑动变阻器的阻值为9Ω时，电路电流最小，灯泡实际功率最小，此时E=U+I （r+R）得U=-10I+4，在图中作出该直线如图所以，交点坐标约为U=1.75V，I=225mA，P1=UI=0.39W；整理得：，当直线的斜率最大时，与灯泡的I-U曲线的交点坐标最大，即灯泡消耗的功率最大。

当滑动变阻器电阻值R=0时，灯泡消耗的功率最大，此时交点坐标为U=3.67V，I=0.32A，如图所示，最大的功率为P2=UI=1.17W。

2018年北京六一中学高三物理联考试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. (多选题)2001年10月22日,欧洲航天局由卫星观测发现银河系中心存在一个超大型黑洞,命名为MCG6-30-15由于黑洞的强大引力，周围物质大量掉入黑洞，假定银河系中心仅此一个黑洞。

已知太阳系绕银河系中心匀速运转,引力常量G已知，下列哪组数据可估算出该黑洞的质量( )A．地球绕太阳公转的周期和速度B．太阳的质量和运行速度C．太阳的周期和太阳到MCG6-30-15距离D．太阳运行速度和太阳到MCG6-30-15距离参考答案：CD2. （单选）如图,放在桌面上的A,B,C三个物块重均为100N,小球P重20N，作用在B的水平力F=20N,整个系统静止，则（）A.A和B之间的摩擦力是20NB.B和C之间的摩擦力是20NC.物块C受六个力作用D.C与桌面间摩擦力为20N参考答案：B由于A、B间没有相对的运动趋势，故A、B间没有摩擦力，也可以对A进行受力分析，得A只受到重力与支持力，如果再受到摩擦力的作用，则A就不平衡了，故AB间没有摩擦力的作用，A是不对的；将B、C看成一个整体，它们受到水平向左的大小为20N的拉力，由于BC处于静止状态，故在水平方向上必然还存在一个向右的，大小也是20N的力，这个力只能由C物体以摩擦力的方式提供，故B是正确的。

物体C受到五个力的作用，一是重力，二是桌面对它的支持力，三是B以它的压力，四是B对C的摩擦力，五是球P通过绳子对它的向右的拉力，其大小可通过共点力平衡的知识求出，也是20N，此时把ABC看成一个整体，则它们与桌面间的摩擦力为零，故物体C与桌面间不存在摩擦力，所以C、D均不正确故选B。

3. 物体在共点力作用下，下列说法中正确的是( )A．物体的速度在某一时刻等于零，物体就一定处于平衡状态B．物体相对另一物体保持静止时，物体一定处于平衡状态C．物体所受合力为零，就一定处于平衡状态D．物体做匀加速运动时，物体处于平衡状态参考答案：C4. （单选）如图所示，在匀强磁场中，光滑导轨abcd平行放置，与水平面的夹角为θ，间距为L1。
