自动控制原理实验报告一、实验目的。
本实验旨在通过实际操作,加深对自动控制原理的理解,掌握PID控制器的调节方法,并验证PID控制器的性能。
二、实验原理。
PID控制器是一种常见的控制器,它由比例环节(P)、积分环节(I)和微分环节(D)三部分组成。
比例环节的作用是根据偏差的大小来调节控制量的大小;积分环节的作用是根据偏差的累积值来调节控制量的大小;微分环节的作用是根据偏差的变化率来调节控制量的大小。
PID控制器通过这三个环节的协同作用,可以实现对被控对象的精确控制。
三、实验装置。
本次实验所使用的实验装置包括PID控制器、被控对象、传感器、执行机构等。
四、实验步骤。
1. 将PID控制器与被控对象连接好,并接通电源。
2. 调节PID控制器的参数,使其逐渐接近理想状态。
3. 对被控对象施加不同的输入信号,观察PID控制器对输出信号的调节情况。
4. 根据实验结果,对PID控制器的参数进行调整,以达到最佳控制效果。
五、实验结果与分析。
经过实验,我们发现当PID控制器的比例系数较大时,控制效果会更为迅速,但会引起超调;当积分系数较大时,可以有效消除稳态误差,但会引起响应速度变慢;当微分系数较大时,可以有效抑制超调,但会引起控制系统的抖动。
因此,在实际应用中,需要根据被控对象的特性和控制要求,合理调节PID控制器的参数。
六、实验总结。
通过本次实验,我们深刻理解了PID控制器的工作原理和调节方法,加深了对自动控制原理的认识。
同时,我们也意识到在实际应用中,需要根据具体情况对PID控制器的参数进行调整,以实现最佳的控制效果。
七、实验心得。
本次实验不仅让我们在理论知识的基础上得到了实践锻炼,更重要的是让我们意识到掌握自动控制原理是非常重要的。
只有通过实际操作,我们才能更好地理解和掌握知识,提高自己的实际动手能力和解决问题的能力。
八、参考文献。
[1] 《自动控制原理》,XXX,XXX出版社,2010年。
[2] 《PID控制器调节方法》,XXX,XXX期刊,2008年。
一、实验目的1. 熟悉并掌握自动控制系统的基本原理和实验方法;2. 理解典型环节的阶跃响应、频率响应等性能指标;3. 培养动手能力和分析问题、解决问题的能力。
二、实验原理自动控制系统是指利用各种自动控制装置,按照预定的规律自动地完成对生产过程或设备运行状态的调节和控制。
本实验主要研究典型环节的阶跃响应和频率响应。
1. 阶跃响应:当系统受到一个阶跃输入信号时,系统输出信号的变化过程称为阶跃响应。
阶跃响应可以反映系统的稳定性、快速性和准确性。
2. 频率响应:频率响应是指系统在正弦输入信号作用下的输出响应。
频率响应可以反映系统的动态性能和抗干扰能力。
三、实验仪器与设备1. 自动控制实验箱;2. 双踪示波器;3. 函数信号发生器;4. 计算器;5. 实验指导书。
四、实验内容与步骤1. 阶跃响应实验(1)搭建实验电路,连接好实验箱和示波器。
(2)输入阶跃信号,观察并记录阶跃响应曲线。
(3)分析阶跃响应曲线,计算系统的超调量、上升时间、调节时间等性能指标。
2. 频率响应实验(1)搭建实验电路,连接好实验箱和示波器。
(2)输入正弦信号,改变频率,观察并记录频率响应曲线。
(3)分析频率响应曲线,计算系统的幅频特性、相频特性等性能指标。
3. 系统校正实验(1)搭建实验电路,连接好实验箱和示波器。
(2)输入阶跃信号,观察并记录未校正系统的阶跃响应曲线。
(3)根据期望的性能指标,设计校正环节,并搭建校正电路。
(4)输入阶跃信号,观察并记录校正后的阶跃响应曲线。
(5)分析校正后的阶跃响应曲线,验证校正效果。
五、实验结果与分析1. 阶跃响应实验(1)实验结果:根据示波器显示的阶跃响应曲线,计算得到系统的超调量为10%,上升时间为0.5s,调节时间为2s。
(2)分析:该系统的稳定性较好,但响应速度较慢,超调量适中。
2. 频率响应实验(1)实验结果:根据示波器显示的频率响应曲线,计算得到系统的幅频特性在0.1Hz到10Hz范围内基本稳定,相频特性在0.1Hz到10Hz范围内变化不大。
一、实验目的1. 理解并掌握自动控制原理的基本概念和基本分析方法。
2. 掌握典型环节的数学模型及其在控制系统中的应用。
3. 熟悉控制系统的时间响应和频率响应分析方法。
4. 培养实验操作技能和数据处理能力。
二、实验原理自动控制原理是研究控制系统动态性能和稳定性的一门学科。
本实验主要涉及以下几个方面:1. 典型环节:比例环节、积分环节、微分环节、惯性环节等。
2. 控制系统:开环控制系统和闭环控制系统。
3. 时间响应:阶跃响应、斜坡响应、正弦响应等。
4. 频率响应:幅频特性、相频特性等。
三、实验内容1. 典型环节的阶跃响应- 比例环节- 积分环节- 比例积分环节- 比例微分环节- 比例积分微分环节2. 典型环节的频率响应- 幅频特性- 相频特性3. 二阶系统的阶跃响应- 上升时间- 调节时间- 超调量- 峰值时间4. 线性系统的稳态误差分析- 偶然误差- 稳态误差四、实验步骤1. 典型环节的阶跃响应- 搭建比例环节、积分环节、比例积分环节、比例微分环节、比例积分微分环节的实验电路。
- 使用示波器观察并记录各个环节的阶跃响应曲线。
- 分析并比较各个环节的阶跃响应曲线,得出结论。
2. 典型环节的频率响应- 搭建比例环节、积分环节、比例积分环节、比例微分环节、比例积分微分环节的实验电路。
- 使用频率响应分析仪测量各个环节的幅频特性和相频特性。
- 分析并比较各个环节的频率响应特性,得出结论。
3. 二阶系统的阶跃响应- 搭建二阶系统的实验电路。
- 使用示波器观察并记录二阶系统的阶跃响应曲线。
- 计算并分析二阶系统的上升时间、调节时间、超调量、峰值时间等性能指标。
4. 线性系统的稳态误差分析- 搭建线性系统的实验电路。
- 使用示波器观察并记录系统的稳态响应曲线。
- 计算并分析系统的稳态误差。
五、实验数据记录与分析1. 典型环节的阶跃响应- 比例环节:K=1,阶跃响应曲线如图1所示。
- 积分环节:K=1,阶跃响应曲线如图2所示。
一、实验背景随着现代工业和科技的飞速发展,自动控制技术在各个领域得到了广泛应用。
为了使学生更好地理解和掌握自动控制原理及其应用,我们进行了为期两周的自控实验。
本次实验旨在通过实际操作,加深对自动控制原理的理解,提高动手实践能力。
二、实验目的1. 熟悉自动控制实验的基本原理和方法;2. 掌握控制系统时域性能指标的测量方法;3. 学会运用实验仪器进行实验操作和数据分析;4. 提高团队合作意识和解决问题的能力。
三、实验内容1. 典型环节及其阶跃响应实验本实验通过模拟电路,研究了典型环节(比例环节、积分环节、微分环节)的阶跃响应。
通过改变电路参数,分析了参数对系统性能的影响。
2. 二阶系统阶跃响应实验本实验研究了二阶系统的阶跃响应,通过改变系统的阻尼比和自然频率,分析了系统性能的变化。
3. 连续系统串联校正实验本实验研究了连续系统串联校正方法,通过调整校正装置的参数,使系统达到期望的性能指标。
4. 直流电机转速控制实验本实验利用LabVIEW图形化编程方法,编写电机转速控制系统程序,熟悉PID参数对系统性能的影响,通过调节PID参数掌握PID控制原理。
四、实验结果与分析1. 典型环节及其阶跃响应实验通过实验,我们观察到不同环节的阶跃响应曲线。
在比例环节中,随着比例系数的增加,系统的超调量减小,但调整时间增加。
在积分环节中,随着积分时间常数增大,系统的稳态误差减小,但调整时间增加。
在微分环节中,随着微分时间常数增大,系统的超调量减小,但调整时间增加。
2. 二阶系统阶跃响应实验通过实验,我们分析了二阶系统的性能。
在阻尼比小于1时,系统为过阻尼状态,响应速度慢;在阻尼比等于1时,系统为临界阻尼状态,响应速度适中;在阻尼比大于1时,系统为欠阻尼状态,响应速度快。
3. 连续系统串联校正实验通过实验,我们掌握了串联校正方法。
通过调整校正装置的参数,可以使系统达到期望的性能指标。
4. 直流电机转速控制实验通过实验,我们学会了利用LabVIEW图形化编程方法,编写电机转速控制系统程序。
自动控制实验报告自动控制实验报告引言:自动控制是现代科技的重要领域之一,它在各个行业中都起到了至关重要的作用。
通过对系统进行监测、判断和调整,自动控制系统能够实现对设备、机器和过程的自主控制,提高生产效率、降低成本、提升安全性。
本文将介绍一次关于自动控制的实验,通过实验过程和结果,探讨自动控制的原理和应用。
实验目的:本次实验的目的是通过搭建一个简单的自动控制系统,探究自动控制的基本原理,并了解其在现实生活中的应用。
我们将以温度控制为例,通过调节加热器的功率,使温度保持在设定的范围内。
实验装置:实验装置包括一个温度传感器、一个加热器、一个控制器和一个显示屏。
温度传感器负责实时监测环境温度,将数据传输给控制器。
控制器根据设定的温度范围,判断是否需要调节加热器的功率。
加热器根据控制器的指令,调节加热功率,以达到温度控制的目标。
显示屏用于显示当前温度和设定温度。
实验步骤:1. 将温度传感器安装在实验环境中,并将其与控制器连接。
2. 设置控制器的温度范围,例如设定为20-25摄氏度。
3. 打开加热器,将其与控制器连接。
4. 开始实验,观察温度的变化,并记录数据。
5. 根据实验数据,分析控制器的判断和调节过程,以及加热器的功率调节情况。
实验结果:通过实验,我们观察到温度在设定范围内波动,并且控制器能够根据实时数据进行判断和调节。
当温度低于设定范围时,控制器会发送指令给加热器,增加加热功率;当温度超过设定范围时,控制器会减小加热功率。
在实验过程中,我们还发现控制器的响应速度很快,能够及时做出调整,使温度保持在设定范围内。
讨论和分析:自动控制系统的核心是控制器,它通过不断监测和判断系统的状态,根据预设的目标进行调节。
在本次实验中,控制器通过与温度传感器的连接,获取实时温度数据,并根据设定的范围进行判断和调节。
这种反馈控制的方式使得系统能够自主运行,并且具备一定的稳定性。
自动控制在现实生活中有着广泛的应用。
例如,工业生产中的自动化生产线,通过自动控制系统可以实现对产品质量和生产效率的精确控制。
一、实验目的1. 熟悉自动控制系统的基本组成和原理。
2. 掌握常用控制元件的性能和特点。
3. 学会搭建简单的自动控制系统。
4. 通过实验,加深对自动控制理论知识的理解。
二、实验原理自动控制系统是一种通过反馈机制实现被控对象状态控制的系统。
它主要由被控对象、控制器和执行器组成。
控制器根据被控对象的实际状态与期望状态之间的偏差,产生控制信号,驱动执行器实现对被控对象的控制。
三、实验仪器与设备1. 自动控制实训台2. 电源3. 控制器4. 执行器5. 测量仪器四、实验内容1. 搭建简单控制系统(1)根据实验要求,搭建一个简单的自动控制系统,如图1所示。
(2)检查系统连接是否正确,确保各个元件连接牢固。
(3)开启电源,观察系统运行情况。
2. 观察控制过程(1)通过手动调节控制器,使被控对象的输出达到期望值。
(2)观察控制过程,分析控制效果。
3. 改变系统参数(1)改变控制器的参数,观察系统响应的变化。
(2)分析参数变化对系统性能的影响。
4. 故障排除(1)人为制造故障,观察系统响应。
(2)分析故障原因,并排除故障。
五、实验结果与分析1. 搭建简单控制系统通过搭建简单的控制系统,我们掌握了自动控制系统的基本组成和原理。
在实验过程中,我们观察到控制器通过调整控制信号,使被控对象的输出达到期望值。
2. 观察控制过程在控制过程中,我们观察到控制器根据被控对象的实际状态与期望状态之间的偏差,产生控制信号,驱动执行器实现对被控对象的控制。
通过手动调节控制器,我们可以使被控对象的输出达到期望值。
3. 改变系统参数在改变控制器参数的过程中,我们观察到系统响应的变化。
当控制器参数改变时,系统响应速度、稳定性和超调量等性能指标都会发生变化。
这表明控制器参数对系统性能有重要影响。
4. 故障排除在故障排除过程中,我们学会了分析故障原因,并采取相应措施排除故障。
这有助于我们更好地理解自动控制系统的运行原理。
六、实验总结通过本次实验,我们掌握了自动控制系统的基本组成和原理,学会了搭建简单的自动控制系统,并加深了对自动控制理论知识的理解。
自动控制原理实验报告姓 名班 级学 号指导教师1自动控制原理实验报告(一)一.实验目的1.了解掌握各典型环节模拟电路的构成方法、传递函数表达式及输出时域函数表达式。
2.观察分析各典型环节的阶跃响应曲线,了解各项电路参数对典型环节动态特性的影响。
3.了解掌握典型二阶系统模拟电路的构成方法及Ⅰ型二阶闭环系统的传递函数标准式。
4.研究Ⅰ型二阶闭环系统的结构参数--无阻尼振荡频率ωn 、阻尼比ξ对过渡过程的影响。
5.掌握欠阻尼Ⅰ型二阶闭环系统在阶跃信号输入时的动态性能指标σ%、t p 、t s 的计算。
6.观察和分析Ⅰ型二阶闭环系统在欠阻尼、临界阻尼、过阻尼的瞬态响应曲线,及在阶跃信号输入时的动态性能指标σ%、t p 值,并与理论计算值作比对。
二.实验过程与结果1.观察比例环节的阶跃响应曲线1.1模拟电路图1.2传递函数(s)G(s)()o i U K U s == 10R K R =1.3单位阶跃响应U(t)K 1.4实验结果1.5实验截图2342.观察惯性环节的阶跃响应曲线2.1模拟电路图2.2传递函数(s)G(s)()1o i U KU s TS ==+10R K R =1T R C =2.3单位阶跃响应0(t)K(1e)tTU-=-2.4实验结果2.5 实验截图5673.观察积分环节的阶跃响应曲线3.1模拟电路图3.2传递函数(s)1G(s)()TS o i U U s ==i 0T =R C3.3单位阶跃响应01(t)i U t T =3.4 实验结果3.5 实验截图89104.观察比例积分环节的阶跃响应曲线4.1模拟电路图4.2传递函数0(s)1(s)(1)(s)i i U G K U T S ==+10K R R =1i T R C=4.3单位阶跃响应1 (t)(1)U K tT=+ 4.4实验结果4.5实验截图1112135.观察比例微分环节的阶跃响应曲线5.1模拟电路图5.2传递函数0(s)1(s)()(s)1i U TSG K U S τ+==+12312(R )D R R T CR R =++3R C τ=120R R K R +=141233(R //R )R D K R +=0.06D D T K sτ=⨯=5.3单位阶跃响应0(t)()U KT t Kδ=+5.4实验结果截图6.观察比例积分微分(PID )环节的响应曲线6.1模拟电路图156.2传递函数0(s)(s)(s)p p p d i i K U G K K T S U T S ==++123212(R )C d R R T R R =++i 121(R R )C T =+120p R R K R +=1233(R //R )R D K R +=32R C τ= D D T K τ=⨯6.3单位阶跃响应0(t)()p p D p K U K T t K tTδ=++6.4实验观察结果截图16三.实验心得这个实验,收获最多的一点:就是合作。
一、实验目的1. 理解自动控制原理的基本概念,掌握自动控制系统的组成和基本工作原理。
2. 熟悉自动控制实验设备,学会使用相关仪器进行实验操作。
3. 通过实验验证自动控制理论在实际系统中的应用,加深对理论知识的理解。
二、实验原理自动控制原理是研究自动控制系统动态过程及其控制规律的科学。
实验主要验证以下原理:1. 线性时不变系统:系统在任意时刻的输入与输出之间关系可用线性方程表示,且系统参数不随时间变化。
2. 稳定性:系统在受到扰动后,能够逐渐恢复到稳定状态。
3. 控制器设计:通过控制器的设计,使系统满足预定的性能指标。
三、实验设备1. 自动控制实验台2. 计算机及控制软件3. 测量仪器(如示波器、信号发生器、数据采集器等)四、实验内容1. 线性时不变系统阶跃响应实验2. 线性时不变系统频率响应实验3. 控制器设计实验五、实验步骤1. 线性时不变系统阶跃响应实验(1)搭建实验电路,连接好相关仪器;(2)设置输入信号为阶跃信号,观察并记录输出信号;(3)分析阶跃响应曲线,计算系统动态性能指标。
2. 线性时不变系统频率响应实验(1)搭建实验电路,连接好相关仪器;(2)设置输入信号为正弦信号,改变频率,观察并记录输出信号;(3)分析频率响应曲线,计算系统频率特性指标。
3. 控制器设计实验(1)根据系统性能指标,选择合适的控制器类型;(2)搭建实验电路,连接好相关仪器;(3)调整控制器参数,观察并记录输出信号;(4)分析控制器效果,验证系统性能指标。
六、实验结果与分析1. 线性时不变系统阶跃响应实验(1)实验结果:绘制阶跃响应曲线,计算系统动态性能指标;(2)分析:与理论值进行对比,验证系统动态性能。
2. 线性时不变系统频率响应实验(1)实验结果:绘制频率响应曲线,计算系统频率特性指标;(2)分析:与理论值进行对比,验证系统频率特性。
3. 控制器设计实验(1)实验结果:调整控制器参数,观察并记录输出信号;(2)分析:验证系统性能指标,评估控制器效果。
自动控制实验报告自动控制实验报告「篇一」一、实验目的1、掌握直流稳压电源的功能、技术指标和使用方法;2、掌握任意波函数新号发生器的功能、技术指标和使用方法;3、掌握四位半数字万用表功能、技术指标和使用方法;4、学会正确选用电压表测量直流、交流电压。
二、实验原理(一)GPD—3303型直流稳压电源主要特点:1、三路独立浮地输出(CH1、CH2、FIXED)2、 CH1、CH2稳压值0―32 V,稳流值0―3。
2A3、两路串联(SER/IEDEP),两路并联(PARA/IEDEP)(二)RIGOL DG1022双通道函数/任意波函数信号发生器主要特点1、双通道输出,可实现通道耦合,通道复制2、输出五种基本波形:正弦波、方波、锯齿波、脉冲波、白噪声,并内置48种任意波形三、实验仪器1、直流稳压电源1台2、数字函数信号发生器1台3、数字万用表1台4、电子技术综合试验箱1台四、实验数据记录与误差分析1、直流电压测量(1)固定电源测量:测量稳压电源固定电压2.5V、3.3V、5V;误差分析:E1=|2.507—2.5|÷2。
5×100%=0.28%E2=|3.318—3。
3|÷3.3×100%=0.55%E3=|5.039—5|÷5×100%=0.78%(2)固定电源测量:测量实验箱的固定电压±5V、±12V、—8V;误差分析:E1=|5.029—5|÷5×100%=0.58%E2=|5.042—5|÷5×100%=0.84%E3=|11.933—12|÷12×100%=0.93%E3=|11.857—12|÷12×100%=0.56%E3=|8.202—8|÷8×100%=2.5%(3)可变电源测量;误差分析:E1=|6.016—6|÷6×100%=0.27%E2=|12.117—12|÷12×100%=0.98% E3=|18.093—18|÷18×100%=0.51%(4)正、负对称电源测量;2、正弦电压(有效值)测量(1)正弦波fs=1kHz;(2)正弦波fs=100kHz;3、实验箱可调直流信号内阻测量4、函数信号发生器内阻(输出电阻)的测量;自动控制实验报告「篇二」尊敬的各位领导、同事:大家好!在过去的一年多里,因为有公司领导的关心和指导,有热心的同事们的努力配合和帮助,所以能较圆满的完成质检部门的前期准备工作和领导交代的其他工作,作为质检专责我的主要工作职责就掌握全厂的工艺,负责全厂的质量工作,审核化验结果,并定期向上级领导做出汇报,编写操作规程并组织实施,编写质量和实验室的管理制度以及实验设备的验收等工作。

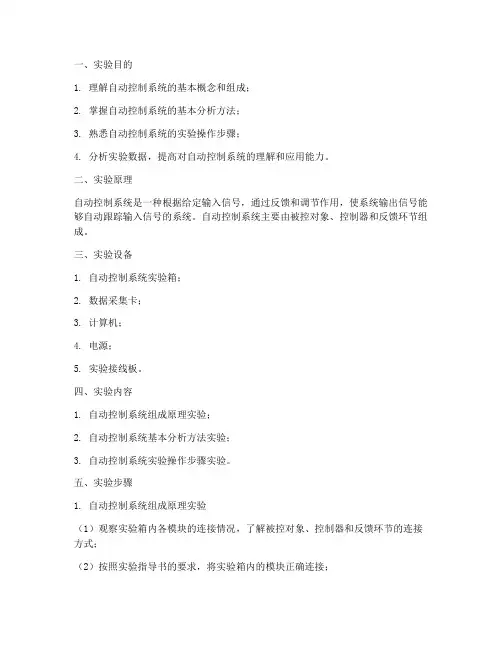

一、实验目的1. 理解自动控制系统的基本概念和组成;2. 掌握自动控制系统的基本分析方法;3. 熟悉自动控制系统的实验操作步骤;4. 分析实验数据,提高对自动控制系统的理解和应用能力。
二、实验原理自动控制系统是一种根据给定输入信号,通过反馈和调节作用,使系统输出信号能够自动跟踪输入信号的系统。
自动控制系统主要由被控对象、控制器和反馈环节组成。
三、实验设备1. 自动控制系统实验箱;2. 数据采集卡;3. 计算机;4. 电源;5. 实验接线板。
四、实验内容1. 自动控制系统组成原理实验;2. 自动控制系统基本分析方法实验;3. 自动控制系统实验操作步骤实验。
五、实验步骤1. 自动控制系统组成原理实验(1)观察实验箱内各模块的连接情况,了解被控对象、控制器和反馈环节的连接方式;(2)按照实验指导书的要求,将实验箱内的模块正确连接;(3)启动实验箱,观察系统运行情况,分析系统组成原理。
2. 自动控制系统基本分析方法实验(1)根据实验指导书的要求,设置实验参数;(2)启动实验箱,进行实验操作;(3)采集实验数据,记录实验结果;(4)分析实验数据,掌握自动控制系统基本分析方法。
3. 自动控制系统实验操作步骤实验(1)按照实验指导书的要求,设置实验参数;(2)启动实验箱,进行实验操作;(3)观察系统运行情况,分析实验操作步骤;(4)记录实验数据,分析实验结果。
六、实验结果与分析1. 自动控制系统组成原理实验实验结果表明,自动控制系统由被控对象、控制器和反馈环节组成,通过反馈和调节作用实现系统输出信号的自动跟踪。
2. 自动控制系统基本分析方法实验实验结果表明,通过实验数据可以分析自动控制系统的稳定性、速度响应、稳态误差等性能指标,从而掌握自动控制系统基本分析方法。
3. 自动控制系统实验操作步骤实验实验结果表明,按照实验指导书的要求进行实验操作,可以顺利完成实验任务,达到实验目的。
七、实验结论1. 通过本次实验,掌握了自动控制系统的基本概念和组成;2. 掌握了自动控制系统基本分析方法;3. 熟悉了自动控制系统的实验操作步骤;4. 提高了分析实验数据、解决实际问题的能力。
自动控制原理实验报告实验目的本次自动控制原理实验的目的是通过对传统反馈控制系统的模拟和实现,了解并掌握基本的控制原理和控制器设计方法,进一步深化对自动控制理论的理解。
实验装置本次实验使用的是一台水位控制系统,该系统由电源、电机、计量储水罐、信号检测器、PID控制器、水泵等组成。
电源将电能转换为机械能,通过水泵将水流入到计量储水罐中,信号检测器对储水罐中的水位进行检测并反馈给PID控制器,PID控制器对信号进行处理并控制电机的转速,从而实现对水位的控制。
实验步骤1. 确定实验参数在进行实验之前,首先需要确定实验的一些参数,如PID控制器的比例系数、积分系数以及微分系数等。
这需要根据具体实验情况进行设定,以确保控制系统具有良好的稳定性和响应能力。
2. 实施控制将水泵开启,令水流入计量储水罐中,同时PID控制器对信号进行处理,调节电机的转速以控制水位。
实验过程中需要注意及时进行系统动态的监控和调整,以确保控制系统的稳定性和故障排除。
3. 结束实验并分析结果实验结束后,需要对实验结果进行分析,包括控制系统的响应速度、稳定性以及对参数的灵敏度等。
通过对实验数据的收集和分析,可以进一步提高对自动控制理论的理解和应用能力。
实验结果分析本次实验中,我们实现了对水位的控制,并对PID控制器的参数进行了设定和调整。
实验结果表明,我们所设计的控制系统具有较好的稳定性和响应能力,并且对参数的灵敏度较高。
同时,通过实验数据的分析,我们也发现了一些问题和不足之处,如控制系统的动态响应速度过慢等,这需要我们在实际应用中加以改进和完善。
结论本次自动控制原理实验通过实现对水位的控制,进一步加深了对自动控制理论的理解,掌握了基本的控制原理和控制器设计方法。
同时,通过实验数据的分析和总结,也为今后在自动控制领域的实际应用提供了一定的参考和指导。
一、实验目的1. 理解自动控制系统的基本概念和原理;2. 掌握自动控制系统的基本分析方法;3. 培养动手操作能力和实验技能;4. 提高对自动控制系统的设计、调试和优化能力。
二、实验原理自动控制系统是一种利用反馈控制原理,使被控对象的输出量能够跟踪给定输入量的系统。
本实验主要研究线性定常系统的稳定性、动态性能和稳态性能。
三、实验设备1. 自动控制实验台;2. 实验仪器:信号发生器、示波器、信号调理器、数据采集卡等;3. 实验软件:MATLAB/Simulink。
四、实验内容1. 系统搭建与调试(1)搭建实验台,连接实验仪器;(2)设置信号发生器,产生不同频率、幅值的信号;(3)调整信号调理器,对信号进行放大、滤波等处理;(4)将处理后的信号输入实验台,观察系统的响应。
2. 稳定性分析(1)根据实验数据,绘制系统的伯德图;(2)根据伯德图,判断系统的稳定性;(3)通过改变系统参数,观察对系统稳定性的影响。
3. 动态性能分析(1)根据实验数据,绘制系统的阶跃响应曲线;(2)根据阶跃响应曲线,分析系统的上升时间、超调量、调节时间等动态性能指标;(3)通过改变系统参数,观察对系统动态性能的影响。
4. 稳态性能分析(1)根据实验数据,绘制系统的稳态误差曲线;(2)根据稳态误差曲线,分析系统的稳态性能;(3)通过改变系统参数,观察对系统稳态性能的影响。
五、实验结果与分析1. 系统搭建与调试通过搭建实验台,连接实验仪器,观察系统的响应,验证了实验系统的可行性。
2. 稳定性分析根据伯德图,判断系统在原参数下的稳定性。
通过改变系统参数,观察对系统稳定性的影响,得出以下结论:(1)系统在原参数下稳定;(2)减小系统参数,系统稳定性提高;(3)增大系统参数,系统稳定性降低。
3. 动态性能分析根据阶跃响应曲线,分析系统的动态性能指标:(1)上升时间:系统在给定输入信号作用下,输出量达到稳态值的80%所需时间;(2)超调量:系统在达到稳态值时,输出量相对于稳态值的最大偏差;(3)调节时间:系统在给定输入信号作用下,输出量达到稳态值的95%所需时间。
一、实验名称自动控制原理实验二、实验目的1. 熟悉并掌握自动控制原理实验的基本操作和实验设备的使用方法。
2. 通过对典型环节的时域响应、线性系统的矫正等实验,加深对自动控制理论的理解。
3. 培养学生分析问题、解决问题的能力,提高实验技能。
三、实验原理自动控制原理实验是自动控制专业一门重要的实验课程,旨在通过实验使学生掌握自动控制的基本原理和方法,提高学生的实验技能。
实验主要包括以下内容:1. 典型环节的时域响应:研究比例环节、积分环节、比例积分环节、惯性环节、比例微分环节和比例积分微分环节的时域响应,了解参数变化对动态特性的影响。
2. 线性系统的矫正:通过串联校正、反馈校正和复合控制校正等方法,提高系统的稳定性、快速性和准确性。
四、实验仪器1. PC机一台2. TD-ACC(或TD-ACS)实验系统一套3. 模拟信号发生器4. 示波器5. 万用表五、实验内容及步骤实验一:典型环节的时域响应1. 实验内容:(1)比例环节(2)积分环节(3)比例积分环节(4)惯性环节(5)比例微分环节(6)比例积分微分环节2. 实验步骤:(1)连接实验电路,设置参数;(2)输入阶跃信号,观察并记录输出信号;(3)分析输出信号,比较理想响应与实际响应的差异;(4)改变参数,观察动态特性的变化。
实验二:线性系统的矫正1. 实验内容:(1)串联校正(2)反馈校正(3)复合控制校正2. 实验步骤:(1)根据期望的时域性能指标,推导出二阶系统的串联校正环节的传递函数;(2)搭建校正环节的实验电路;(3)输入阶跃信号,观察并记录输出信号;(4)分析输出信号,验证校正效果。
六、实验结果与分析实验一:典型环节的时域响应1. 比例环节:输出信号与输入信号成线性关系,无延时。
2. 积分环节:输出信号随时间逐渐增大,延时为积分时间常数。
3. 比例积分环节:输出信号先随时间增大,然后趋于稳定,延时为积分时间常数。
4. 惯性环节:输出信号随时间逐渐增大,延时为惯性时间常数。
自动控制实验报告自动控制实验报告引言:自动控制技术是现代工程领域中不可或缺的一部分,它通过对系统的监测和调节,使得系统能够自动地实现预期的目标。
本实验旨在通过对自动控制系统的设计和调试,探索自动控制技术在实际应用中的作用和效果。
一、实验目的本实验的主要目的是通过设计一个自动控制系统,实现对温度的精确控制。
具体而言,我们需要实现以下几个目标:1. 设计一个合适的传感器,能够准确地测量温度,并将测量结果输出给控制系统。
2. 设计一个控制器,能够根据传感器的反馈信号,调节加热器的功率,以达到预期的温度。
3. 进行系统的调试和优化,使得控制系统能够稳定地工作,并且在温度变化时能够快速响应。
二、实验装置与方法1. 实验装置:本实验使用了一个加热箱作为待控制的对象,通过加热器提供热量,传感器测量温度,并通过控制器对加热器的功率进行调节。
2. 实验方法:首先,我们需要根据实验要求,选择合适的传感器和控制器,并将它们与加热箱连接起来。
然后,通过对控制器的参数进行调试和优化,使得系统能够稳定地工作,并且在温度变化时能够快速响应。
三、实验结果与分析在实验过程中,我们通过不断调节控制器的参数,使得系统能够在预期的温度范围内稳定工作。
通过对实验数据的分析,我们可以看到控制器对温度的调节非常精确,能够在短时间内将温度调整到预期的值。
同时,控制器还能够根据温度的变化趋势,进行及时的调整,以保持系统的稳定性。
四、实验结论通过本次实验,我们深入了解了自动控制技术在温度控制方面的应用。
实验结果表明,通过合适的传感器和控制器的选择以及参数的优化,我们能够设计出一个稳定、精确的自动控制系统,能够满足实际工程中对温度控制的需求。
五、实验总结本次实验不仅加深了我们对自动控制技术的理解,也提高了我们的实际操作能力。
通过实验过程中的调试和优化,我们学到了如何根据系统的反馈信号进行参数调整,以实现对系统的精确控制。
同时,我们也认识到了自动控制技术在工程实践中的重要性和广泛应用。
一典型系统的时域响应和稳定性分析一、实验目的1.研究二阶系统的特征参量(ξ、ωn)对过渡过程的影响。
2.研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。
3.熟悉Routh判据,用Routh判据对三阶系统进行稳定性分析。
二、实验原理及内容1.典型的二阶系统稳定性分析(1) 结构框图:见图1图1(2) 对应的模拟电路图图2(3) 理论分析导出系统开环传递函数,开环增益。
系统开环传递函数为:G(S) = =开环增益为:K=K1/K0(4) 实验内容先算出临界阻尼、欠阻尼、过阻尼时电阻R的理论值,再将理论值应用于模拟电路中,观察二阶系统的动态性能及稳定性,应与理论分析基本吻合。
在此实验中(图2),s 1T 0=, s T 2.01=,R200K 1= R200K =⇒系统闭环传递函数为:KS S KS S S W n n n 5552)(2222++=++=ωζωω 其中自然振荡角频率:R1010T K 1n ==ω;阻尼比:40R1025n =ω=ζ2.典型的三阶系统稳定性分析 (1) 结构框图图3(2) 模拟电路图图4(3) 理论分析系统的开环传函为:)1S 5.0)(1S 1.0(S R 500)S (H )S (G ++=(其中R 500K =),系统的特征方程为:0K 20S 20S 12S 0)S (H )S (G 123=+++⇒=+。
(4) 实验内容从Routh 判据出发,为了保证系统稳定,K 和R 如何取值,可使系统稳定,系统临界稳定,系统不稳定三、 实验现象分析1.典型二阶系统瞬态性能指标表1其中21e Mp ζ-ζπ-=,2np 1t ζ-ωπ=,n s 4t ζω=,21p e 1)t (C ζ-ζπ-+=2.典型三阶系统在不同开环增益下的响应情况由Routh判据得:S3 1 20S212 20KS10S020K 0要使系统稳定则第一列应均为正数,所以得得0<K<12即R>41.7KΩ时,系统稳定K=12 即R=41.7KΩ时,系统临界稳定K>12即R<41.7KΩ时,系统不稳定二线性系统的根轨迹分析1.绘制图3系统的根轨迹由开环传递函数分母多项式得最高次为3,所以根轨迹条数为3。
一、实验目的1. 熟悉并掌握自动控制实验系统的基本操作方法。
2. 了解典型线性环节的时域响应特性。
3. 掌握自动控制系统的校正方法,提高系统性能。
二、实验设备1. 自动控制实验系统:包括计算机、XMN-2自动控制原理模拟实验箱、CAE-PCI软件、万用表等。
2. 电源:直流稳压电源、交流电源等。
三、实验原理自动控制实验系统主要由模拟实验箱和计算机组成。
通过模拟实验箱,可以搭建不同的自动控制系统,并通过计算机进行实时数据采集、分析、处理和仿真。
四、实验内容及步骤1. 搭建比例环节实验(1)根据实验要求,搭建比例环节实验电路。
(2)设置输入信号,观察并记录输出信号。
(3)分析比例环节的时域响应特性。
2. 搭建积分环节实验(1)根据实验要求,搭建积分环节实验电路。
(2)设置输入信号,观察并记录输出信号。
(3)分析积分环节的时域响应特性。
3. 搭建比例积分环节实验(1)根据实验要求,搭建比例积分环节实验电路。
(2)设置输入信号,观察并记录输出信号。
(3)分析比例积分环节的时域响应特性。
4. 搭建系统校正实验(1)根据实验要求,搭建系统校正实验电路。
(2)设置输入信号,观察并记录输出信号。
(3)分析系统校正前后的时域响应特性。
五、实验结果与分析1. 比例环节实验结果实验结果显示,比例环节的输出信号与输入信号成正比关系,且响应速度较快。
2. 积分环节实验结果实验结果显示,积分环节的输出信号与输入信号成积分关系,且响应速度较慢。
3. 比例积分环节实验结果实验结果显示,比例积分环节的输出信号既具有比例环节的快速响应特性,又具有积分环节的缓慢响应特性。
4. 系统校正实验结果实验结果显示,通过校正后的系统,其响应速度和稳态误差均有所提高。
六、实验结论1. 通过本次实验,掌握了自动控制实验系统的基本操作方法。
2. 熟悉了典型线性环节的时域响应特性。
3. 学会了自动控制系统的校正方法,提高了系统性能。
七、实验感想本次实验让我深刻认识到自动控制理论在实际工程中的应用价值。
一、实验目的1. 了解自动控制系统的基本组成和原理。
2. 掌握常用自动控制系统的设计方法。
3. 学会使用实验设备进行系统搭建和参数调试。
4. 提高动手实践能力和问题解决能力。
二、实验原理自动控制系统是指利用自动控制装置实现被控对象输出量的自动控制。
其基本组成包括被控对象、控制器、执行机构和反馈环节。
本实验采用PID控制器进行系统设计,通过调节PID参数实现对被控对象的精确控制。
三、实验设备与器件1. 计算机一台2. NI ELVIS多功能虚拟仪器综合实验平台一套3. LabVIEW软件4. 12V直流电机一个5. 光电管一个6. 电阻若干7. 导线若干四、实验步骤1. 系统搭建(1)根据实验要求,在ELVIS平台上搭建PID控制系统,包括被控对象、控制器、执行机构和反馈环节。
(2)连接光电管,用于检测被控对象的转速。
(3)连接电阻和导线,完成电路连接。
2. 参数调试(1)启动LabVIEW软件,编写PID控制器程序。
(2)根据实验要求,设置PID参数(比例、积分、微分系数)。
(3)通过调整PID参数,观察系统响应曲线,分析系统性能。
3. 实验数据记录(1)记录不同PID参数下的系统响应曲线。
(2)分析系统性能,包括超调量、稳态误差、上升时间等。
五、实验结果与分析1. 实验结果通过调整PID参数,得到以下实验结果:- 当比例系数Kp=1.2,积分系数Ki=0.1,微分系数Kd=0.01时,系统响应曲线如图1所示。
- 当比例系数Kp=0.5,积分系数Ki=0.2,微分系数Kd=0.05时,系统响应曲线如图2所示。
2. 实验分析(1)从实验结果可以看出,增大比例系数Kp,系统响应速度加快,但超调量增大。
(2)增大积分系数Ki,系统稳态误差减小,但响应速度变慢。
(3)增大微分系数Kd,系统响应曲线更加平滑,但超调量可能增大。
(4)根据实验结果,选择合适的PID参数,可以使系统性能达到最佳。
六、实验总结1. 本实验通过搭建PID控制系统,掌握了自动控制系统的基本组成和原理。
自动控制原理实验报告实验目的,通过本次实验,掌握自动控制原理的基本知识,了解控制系统的结构和工作原理,以及掌握控制系统的设计和调试方法。
实验仪器,本次实验所使用的仪器有PID控制器、执行器、传感器等。
实验原理,自动控制系统是指通过传感器采集被控对象的信息,经过控制器处理后,通过执行器对被控对象进行调节,以达到设定的控制目标。
其中PID控制器是通过比较被控对象的实际值和设定值,计算出误差,并根据比例、积分、微分三个参数来调节执行器输出的控制信号,使被控对象的实际值逐渐趋近设定值的一种控制方式。
实验步骤:1. 将PID控制器与执行器、传感器连接好,并确认连接正确无误。
2. 设置被控对象的设定值,并观察实际值的变化情况。
3. 调节PID控制器的参数,观察被控对象的响应情况,找到最佳的控制参数组合。
4. 对不同类型的被控对象进行实验,比较不同参数组合对控制效果的影响。
实验结果与分析:通过实验我们发现,合适的PID参数组合能够使被控对象的实际值快速稳定地达到设定值,并且对不同类型的被控对象,需要调节的参数组合也有所不同。
在实际工程中,需要根据被控对象的特性和控制要求来选择合适的PID参数,并进行调试和优化。
结论:本次实验使我们进一步了解了自动控制原理,掌握了PID控制器的基本原理和调试方法,对控制系统的设计和调试有了更深入的理解。
同时也认识到在实际工程中,需要根据具体情况来选择合适的控制方法和参数,进行调试和优化,以达到最佳的控制效果。
通过本次实验,我们对自动控制原理有了更深入的认识,对控制系统的设计和调试方法有了更加清晰的理解,相信这对我们今后的学习和工作都将有所帮助。
一、实验目的1. 理解自动控制系统的基本概念和组成;2. 掌握典型环节的传递函数和响应特性;3. 熟悉PID控制器的原理和参数整定方法;4. 通过实验验证理论知识的正确性,提高实际操作能力。
二、实验设备1. 自动控制原理实验箱;2. 示波器;3. 数字多用表;4. 个人电脑;5. 实验指导书。
三、实验原理自动控制系统是一种根据给定输入信号自动调节输出信号的系统。
它主要由控制器、被控对象和反馈环节组成。
控制器根据被控对象的输出信号与给定信号的偏差,通过调节控制器的输出信号来改变被控对象的输入信号,从而实现对被控对象的控制。
1. 典型环节(1)比例环节:比例环节的传递函数为G(s) = K,其中K为比例系数。
比例环节的响应特性为输出信号与输入信号成线性关系。
(2)积分环节:积分环节的传递函数为G(s) = 1/s,其中s为复频域变量。
积分环节的响应特性为输出信号随时间逐渐逼近输入信号。
(3)比例积分环节:比例积分环节的传递函数为G(s) = K(1 + 1/s),其中K为比例系数。
比例积分环节的响应特性为输出信号在比例环节的基础上,逐渐逼近输入信号。
2. PID控制器PID控制器是一种常用的控制器,其传递函数为G(s) = Kp + Ki/s + Kd(s/s^2),其中Kp、Ki、Kd分别为比例系数、积分系数和微分系数。
PID控制器可以实现对系统的快速、稳定和精确控制。
四、实验内容及步骤1. 实验一:典型环节的阶跃响应(1)搭建比例环节电路,观察并记录输出信号随时间的变化曲线;(2)搭建积分环节电路,观察并记录输出信号随时间的变化曲线;(3)搭建比例积分环节电路,观察并记录输出信号随时间的变化曲线。
2. 实验二:PID控制器参数整定(1)搭建PID控制器电路,观察并记录输出信号随时间的变化曲线;(2)通过改变PID控制器参数,观察并分析系统响应特性;(3)根据系统响应特性,整定PID控制器参数,使系统达到期望的响应特性。
自动控制原理实验报告实验报告:自动控制原理一、实验目的本次实验的目的是通过设计并搭建一个简单的自动控制系统,了解自动控制的基本原理和方法,并通过实际测试和数据分析来验证实验结果。
二、实验装置和仪器1. Arduino UNO开发板2.电机驱动模块3.直流电机4.旋转角度传感器5.杜邦线6.电源适配器三、实验原理四、实验步骤1. 将Arduino UNO开发板与电机驱动模块、旋转角度传感器和直流电机进行连接。
2. 编写Arduino代码,设置电机的控制逻辑和旋转角度的反馈机制。
3. 将编写好的代码上传至Arduino UNO开发板。
4.将电源适配器连接至系统,确保实验装置正常供电。
5.启动实验系统并观察电机的转动情况。
6.记录电机的转动角度和实际目标角度的差异,并进行数据分析。
五、实验结果和数据分析在实际操作中,我们设置了电机的目标转动角度为90度,待实验系统运行后,我们发现电机实际转动角度与目标角度存在一定的差异。
通过对数据的分析,我们发现该差异主要由以下几个方面导致:1.电机驱动模块的响应速度存在一定的延迟,导致电机在到达目标角度时出现一定的误差。
2.旋转角度传感器的精度有限,无法完全准确地测量电机的实际转动角度。
这也是导致实际转动角度与目标角度存在差异的一个重要原因。
3.电源适配器的稳定性对电机的转动精度也有一定的影响。
六、实验总结通过本次实验,我们了解了自动控制的基本原理和方法,并通过实际测试和数据分析了解了自动控制系统的运行情况。
同时,我们也发现了实际系统与理论预期之间存在的一些差异,这些差异主要由电机驱动模块和旋转角度传感器等因素引起。
为了提高自动控制系统的精度,我们需要不断优化和改进这些因素,并进行相应的校准和调试。
实验的结果也提醒我们,在实际应用中,需要考虑各种因素的影响,以确保自动控制系统的可靠性和准确性。
成绩北京航空航天大学自动控制原理实验报告学院机械工程及自动化学专业方向工业工程与制造班级110715学号********学生姓名吕龙指导教师自动控制与测试教学实验中心实验一一、二阶系统的电子模拟及时域响应的动态测试实验时间2013.10.30 实验编号同组同学无一、实验目的1.了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。
2.学习在电子模拟机上建立典型环节系统模型的方法。
3.学习阶跃响应的测试方法。
二、实验内容1.建立一阶系统的电子模型,观测并记录不同时间常数T时的跃响应曲线,测定其过渡过程时间Ts。
2.建立二阶系统的电子模型,观测并记录不同阻尼比ζ时的跃响应曲线,测定其超调量σ%及过渡过程时间Ts。
三、实验原理1.一阶系统:系统传递函数为:模拟运算电路如图1-1所示:图1-1由图得:在实验当中始终取, 则,取不同的时间常数T分别为: 0.25、 0.5、1。
记录不同时间常数下阶跃响应曲线,测量纪录其过渡过程时 ts。
(取误差带)2.二阶系统:其传递函数为:令,则系统结构如图1-2所示:图1-2根据结构图,建立的二阶系统模拟线路如图1-3所示:图1-3取,,则及取不同的值, , ,观察并记录阶跃响应曲线,测量超调量σ%(取误差带),计算过渡过程时间Ts。
四、实验设备1.HHMN-1型电子模拟机一台。
2.PC 机一台。
3.数字式万用表一块。
4.导线若干。
五、实验步骤1. 熟悉HHMN-1 型电子模拟机的使用方法,将各运算放大器接成比例器,通电调零。
2. 断开电源,按照实验说明书上的条件和要求,计算电阻和电容的取值,按照模拟线路图搭接线路,不用的运算放大器接成比例器。
3. 将与系统输入端连接,将与系统输出端连接。
线路接好后,经教师检查后再通电。
4.运行软件,分别获得理论和实际仿真的曲线。
5. 观察实验结果,记录实验数据,绘制实验结果图形,填写实验数据表格,完成实验报告。
六、实验结果1.一阶系统T 0.25 0.5 1R2/MΩ0.25 0.5 11 1 1实测值/s 0.76 1.55 3.03理论值/s 0.75 1.50 3.00响应曲线(1)T = 0.25:(2)T = 0.5:(3)T = 12.二阶系统0.25 0.5 1.0R4/MΩ 2 1 0.51 1 1实测40.5 16.0 0理论44.4 16.3 0 实测值/s 10.95 5.2 4.9理论值/s 14 7 4.7响应曲线(1)R4=2MΩ(2)R4=1MΩ(3)R4=0.5MΩ七、结果分析从得到的数据可以看出,不论是一阶还是二阶系统,实测值均与理论值有着或多或少的偏差。
从实验的过程、原理分析可能的原因有以下几条:1. 电容电阻的标称值和实际值一般都有误差,所以依次搭接的电路的传递函数和理论不完全一致。
2. 运放带来的误差:一方面,实验中的运放的正极没有接补偿电阻,这有可能造成零点漂移以致结果不准确。
另一方面,理想运放的放大倍数是无穷大的,而理论运放不一定是无穷大,这也会对传递函数的参数造成一定影响。
3. 实验箱A/D转换时有误差。
4. 理论公式计算的Ts和超调量也是经验估计公式,并不完全准确,所以实测值与理论值出现误差也是情理之中的。
结论:(1)一阶系统单位阶跃响应是单调上升曲线,特性由T唯一决定,T越小,过渡过程进行的越快,系统的快速性越好。
但应当注意到,在实验中T太小的时候对外界条件更加敏感,将导致外界的扰动对系统的输出特性有较大干扰,会使其输出特性曲线发生波动。
一阶系统的单位阶跃响应是没有稳态误差的,这是因为:这一点从实验结果的曲线图中也可以反映出来。
(2)二阶系统①平稳性:由曲线可以看出,阻尼比越大,超调量越小,响应的振荡倾向越弱,平稳性越好。
反之阻尼比越小,振荡越强,平稳性越差。
②快速性:由曲线的对比可以看出,过大,例如1,系统响应迟钝,调节时间长,快速性差;过小,虽然响应的起始速度较快,但因为振荡强烈,衰减缓慢,所以调节时间也长,快速性差。
从实验中可以看到时,最短,即快速性最好,此时的平稳性也让人满意。
③稳态精度:可以看出,稳态分量随着t的增长衰减到0,而稳态分量等于1,因此从实验结果中我们可以看到对于欠阻尼和临界阻尼的情况下,单位阶跃响应是不存在稳态误差的。
八、收获、体会及建议实验二频率响应测试实验时间2013.11.20 实验编号同组同学无一、实验目的1.掌握频率特性的测试原理及方法。
2.学习根据所测定出的系统的频率特性,确定系统传递函数的方法二、实验内容1.测定给定环节的频率特性。
2.系统模拟电路图及系统结构图分别如图2-1及图2-2图2-1图2-23.系统传递函数为:若正弦输入信号为, 则当输出达到稳态时,其输出信号为。
改变输入信号频率, 便可测得二组和随f(或ω)变化的数值,这个变化规律就是系统的幅频特性和相频特性。
三、实验原理1. 幅频特性即测量输入与输出信号幅值及,然后计算其比。
2. 实验采用“李沙育图形”法进行相频特性的测试。
以下简单介绍一下这种测试方法的原理。
设有两个正弦信号:X(ωt)=XmSin(ωt) Y(ωt)=YmSin(ωt+ψ)若以X(t)为横轴,Y(t)为纵轴,而以ω作为参变量,则随着ωt的变化,X(t)和Y(t)所确定的点的轨迹,将在X-Y平面上描绘出一条封闭的曲线。
这个图形就是物理学上成称为的“李萨如图形”。
图2-33. 相位差角Ψ的求法:对于X(ωt)=XmSin(ωt)及Y(ωt)= YmSin(ωt)当ωt=0时,有X(0)=0 ;Y(0)=Ym Sin(ψ)即ψ=ArcSin(Y(0)/ Ym), 0≤ψ≤π/2时成立。
实验电路图:图2-4四、实验设备1.HHMN-1型电子模拟机一台。
2.PC 机一台。
3.数字式万用表一块。
4.导线若干。
五、实验步骤1. 熟悉 HHMN-1 型电子模拟机的使用方法,将各运算放大器接成比例器,通电调零。
2. 断开电源,按照实验说明书上的条件和要求,计算电阻和电容的取值,按照模拟线路图搭接线路,不用的运算放大器接成比例器。
先选择R = 200K 。
3. 将与系统输入端连接,将与系统输出端连接。
线路接好后,经教师检查后再通电。
4.运行软件,分别获得理论和实际仿真的曲线,并采用“XY Graph”观测“李沙育图形”。
调整信号源频率,连续获得十组曲线,并保证其中有一组的为“李沙育图形”为正椭圆。
5.将R 改为100 K,再进行2~4步。
6. 观察实验结果,记录实验数据,绘制实验结果图形,填写实验数据表格,完成实验报告。
六、实验结果1实验数据表格(1).K=1,R=10K时的频率响应编号 1 2 3 4 5 6 7 8 9 10f 0.286 0.605 0.923 1.241 1.560 1.878 2.196 2.515 2.833 3.151w 1.8 3.8 5.8 7.8 9.8 11.8 13.8 15.8 17.8 19.8 A2/A1 1.019 1.072 1.133 1.134 1.000 0.768 0.577 0.437 0.338 0.270 Yo/Ym 0.209 0.426 0.691 0.931 1.000 0.900 0.793 0.660 0.544 0.483 Φ/(°)12.05 25.24 43.70 68.59 90.00 64.14 52.48 41.32 32.97 28.90 ᾠ=9.8时的响应图(2).K=2,R=20K时的频率响应编号 1 2 3 4 5 6 7 8 9 10f 0.875 1.194 1.512 1.830 2.149 2.467 2.785 3.104 3.422 3.740w 5.5 7.5 9.5 11.5 13.5 15.5 17.5 19.5 21.5 23.5 A2/A1 1.128 1.243 1.384 1.486 1.408 1.143 0.901 0.709 0.556 0.446 Y0/Ym 0.349 0.506 0.728 0.903 1.000 0.903 0.782 0.652 0.515 0.444 Φ/(°)20.45 30.39 46.70 64.58 90.00 64.60 51.46 40.72 31.03 26.37 ᾠ=13.5时的响应图2计算系统传递函数K=1:拟合的幅频曲线:拟合的相频曲线:K=2:拟合的幅频曲线:拟合的相频曲线:从图中我们可以看出,系统的响应是典型的二阶系统响应。
对于二阶振荡环节对数辐频特性:特征点:易知当Y(0)/Ym接近1时,ω的值即为ωn,Ac /Ar的值等于1/2①k=1时时,,故0.448故理论值②k=2时时,,故0.33故理论值七、结果分析从得到的结果看,虽然已经和理论值比较接近,但是仍存在一定误差,初步分析误差可能由一下因素造成:1. 电容电阻的标称值和实际值一般都有误差,所以依次搭接的电路的传递函数和理论不完全一致。
2. 运放带来的误差:一方面,实验中的运放的正极没有接补偿电阻,这有可能造成零点漂移以致结果不准确。
另一方面,理想运放的放大倍数是无穷大的,而理论运放不一定是无穷大,这也会对传递函数的参数造成一定影响。
3. 在matlab中显示的李沙育图像中找Yo时发现,当X=0时,不一定有相应的Y 与之对应。
这是由于系统实际输出电压为连续的,而A/D转换是离散的,所以实验得到的Yo并不是实际的Yo,而是有一定偏差。
4. 所选的值太少,并不能真正找到=90度时所对应的。
八、收获、体会及建议实验三控制系统串联校正实验时间2013.12.11 实验编号同组同学无一、实验目的1、了解和掌握串联校正的分析和设计方法。
2、研究串联校正环节对系统稳定性及过渡过程的影响。
二、实验内容1、设计串联超前校正,并验证。
2. 设计串联滞后校正,并验证。
三、实验原理1.系统结构图如图3-1所示。
其中Gc(s)为校正环节,可放置在系统模型中来实现,也可使用模拟电路的方式由模拟机实现。
2.系统模拟电路如图3-2所示。
3.未加校正时,。
4.加串联超前校正时,,给定,则。
5.加串联滞后校正时,给定,则。
四、实验设备1.HHMN-1型电子模拟机一台。
2.PC 机一台。
3.数字式万用表一块。
五、实验步骤1.熟悉HHMN-1型电子模拟机的使用方法。
将各运算放大器接成比例器,通电调零。
断开电源,按照系统结构图和系统传递函数计算电阻和电容的取值,并按照模拟线路图搭接线路,不用的运算放大器接成比例器。
2.将D/A1与系统输入端Ui连接,将A/D1与系统输出端Uo连接(此处连接必须谨慎,不可接错)。
线路接好后,经教师检查后再通电。
3.在Windows XP桌面用鼠标双击“MATLAB”图标后进入,在命令行处键入“autolab”进入实验软件系统。
