TTP-345 条形码打印机操作手册

条码打印机和条码扫码枪使用说明系统条码打印驱动设置一．驱动设置：1.点击操作系统 设备和打印机，进入设备和打印机页面，如图。

2.在设备和打印机下面找到DASCOM DL-620Z打印机。

3.右键点击DASCOM DL-620Z打印机，选择打印首选项，进入打印首选项设置页面，在卷下面选择卷名称为：USER，点击编辑对USER进行编辑，设置标签大小点击确定即可。

二.系统设置1.登录后台mange页面，在二次开发（参数制作员）→单据定义→单据设计点击功能预览进入单据设计页面，如图。

2.选择资产配置，在资产配置下面设置所有资产分类的条码打印，如图：3.具体设置以通用设备为例。

通用设备 设计进入通用设备设计界面，如图：4.通用设备下面选择打印页签，在打印页签下面选择当前打印模版为条码打印，如图。

5.在条码打印页面设计条码大小和需要打印的字段。

点击条码打印设计框空白区域，右边出现纸张设置页面即可设置纸张大小，选择纸张为自定义，然后在设置自定义纸张的高和宽（纸张大小按照条码打印机提供纸张大小设置即可），如图：6.纸张大小设置完以后，在纸张大小上面添加字段即可。

整个字段添加完以后点击保存即可。

资产系统条码打印设置1.行政事业单位登录系统，进入卡片管理 资产卡片查看页面，如图：2.资产卡片查看页面，在需要打印的资产卡片复选框中挑勾，（系统提供单张打印，多张打印及全部打印）然后点击打印下拉箭头选择打印单据，如图。

3.在打印单据页面选择打印模版为条码打印，点击确定进入打印预览页面，如图。

4.打印预览页面选择打印图标，即可弹出打印设置，打印设置下设置打印机和纸型（打印机选择DASCOM DL-620Z，纸型选择USER），如图。

条码扫码枪使用说明一、Mange后台设置1.登录后台mange页面，在资产管理（系统管理员）→系统管理→系统管理→系统选项设置下设置清查条码导入导出设置，如图。

2.系统选项设置→系统选项→清查条码导入导出设置设置具体导入导出路径（注意：到处文件路径必须为：\dc\dc.txt，导入文件路径必须为：\Storage Card\AutoRun\盘点导出单\盘点单.txt）如图。

B A RC ODE P R I N T E R条形码打印机操作手册 R e v.C(AC220～240V 电压专用)E SW（400dpi ）安全上注意事项为了安全并正确使用打印机标记意思本手册、其它操作手册及装置上显示出各种标记。

如正确使用制品,可防止危害您和其他人以及损害财产。

下面是图例和解释。

警告注意为了安全使用本机,请遵守以下内容。

警告为了安全使用本机,请勿必遵守以下原则。

注意前言这次,购买日东电工DURA PRINTER SW,谨此表示衷心的谢意。

DURA PRINTER SW使用指定的专用标签纸和碳带,是采用热传转印感的标签纸打印机。

为了以最好的状态下长期使用DURA PRINTER SW,本书说明操作方法及维护保养方法。

使用前,请先阅读本操作说明书。

请保存操作说明书及包装说明书。

如通过个人电脑使用本打印机打印,需以SCSI接口将本打印机与个人电脑连接。

我们推荐SCSI接口在如下条件中使用。

E Adaptec社制作。

使用SCSI host adapter（于2002年2月的型号）。

型号：AVA-2915LP、AHA-2910C按照包装箱内的《设置方法手册》,安装打印机的驱动器及由打印机的驱动器设置功能设置。

由于装置改造及变更,您购买的装置会有与本书的插图及记载事项不一样的地方,请原谅。

E Windows在美国以及其它国家均为美国Microsoft Corporation的注册商标或商标。

E Adaptec均为Adaptec社的注册商标。

E在本手册以及说明书上所记载的公司名称、产品名称均为各个公司的注册商标或商标。

使用标签纸・碳带时注意事项DURA PRINTER是使用专用标签纸・碳带的热转印标签打印机。

专用标签纸有DURATACK系列,专用碳带有DURAINK 系列,可提供给顾客。

若使用指产品以外时发生的问题全归于顾客责任。

下面写DURATACK系列于DURAINK系列的使用时注意事项,请继续看下面。

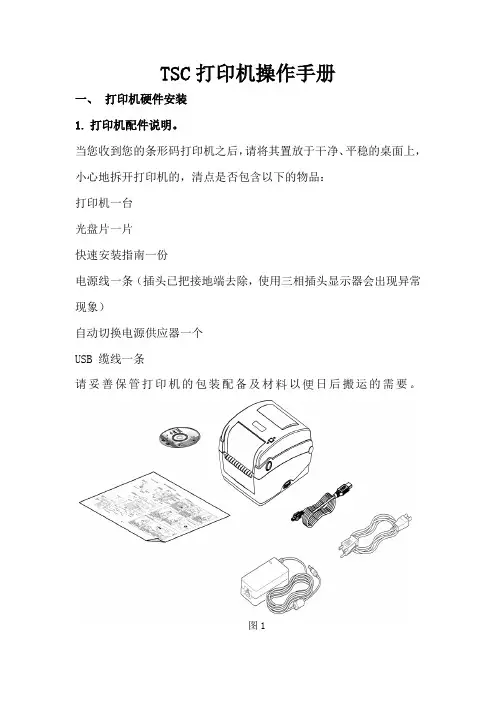

TSC打印机操作手册一、打印机硬件安装1.打印机配件说明。

当您收到您的条形码打印机之后，请将其置放于干净、平稳的桌面上，小心地拆开打印机的，清点是否包含以下的物品：打印机一台光盘片一片快速安装指南一份电源线一条（插头已把接地端去除，使用三相插头显示器会出现异常现象）自动切换电源供应器一个USB 缆线一条请妥善保管打印机的包装配备及材料以便日后搬运的需要。

图12. 打印机电源适配器及USB数据线的连接说明。

2.1 将打印机放置在平稳的表面上。

2.2 确认电源开关呈关闭狀态。

2.3 将电源线和电源供应器进行连接后插入打印机后方电源插槽，再将电源线另一端插入交流电插座。

2.4 将一端USB 电缆线插入打印机后方插槽，再将 USB 线的另一端接入计算机相对应的USB插槽。

图23.打印机耗材安装说明。

3.1 双手开启左右两侧的上盖开启钮并掀起上盖至最大的角度，确认上盖支撑杆已撑住上盖后再松开双手。

图33.2 拉开纸卷夹持座。

图43.3 将纸卷放置入纸卷夹持座中并确认有将其套入纸卷轴心。

图53.4 按下纸卷夹持座位置锁定开关夹住纸卷。

图63.5 将标签纸列印面朝上拉出，经过标签感应器并拉过橡胶滚轮。

上下转动标签导纸器调整钮使卷标导纸器与卷标同宽且轻微接触。

扶住打印机上盖，按下支撑杆松开上盖，关闭打印机上盖。

图7二、打印机驱动安装1.光盘安装（有光驱）1.1 打印机电源适配器及USB数据线连接后，打开打印机电源，计算机上会提示“找到新的硬件向导”，选择“自动安装软件”，点击下一步。

图91.2 计算机会根据打印机，自动在光盘中找到驱动文件，安装驱动。

图101.3 等待向导安装软件完成后，提示“完成找到新硬件向导”，打印机去驱动安装完成。

图112.普通安装（无光驱）2.1在“韵达分拨中心IT群”里下载群共享里的“二维码打印机驱动”压缩包，解压好后找到“TSC-TTP244CE 驱动”。

图122.2打印机电源适配器及USB数据线连接后，打开打印机电源开关，计算机上会提示“找到新的硬件向导”，选择“从列表或指定位置安装”，点击下一步。

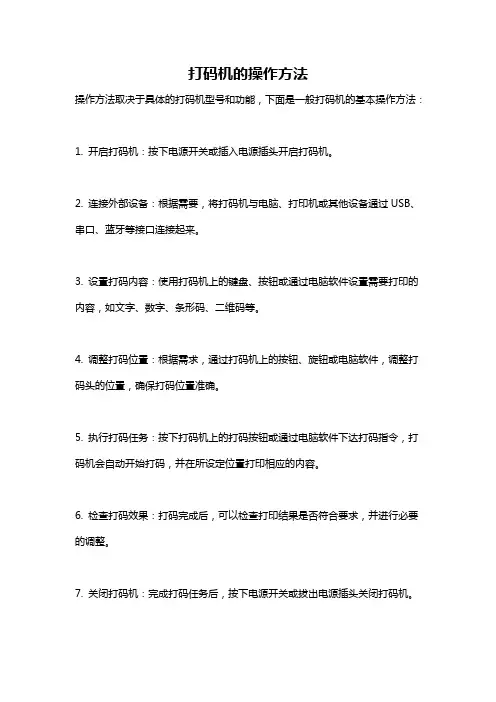

打码机的操作方法
操作方法取决于具体的打码机型号和功能，下面是一般打码机的基本操作方法：
1. 开启打码机：按下电源开关或插入电源插头开启打码机。

2. 连接外部设备：根据需要，将打码机与电脑、打印机或其他设备通过USB、串口、蓝牙等接口连接起来。

3. 设置打码内容：使用打码机上的键盘、按钮或通过电脑软件设置需要打印的内容，如文字、数字、条形码、二维码等。

4. 调整打码位置：根据需求，通过打码机上的按钮、旋钮或电脑软件，调整打码头的位置，确保打码位置准确。

5. 执行打码任务：按下打码机上的打码按钮或通过电脑软件下达打码指令，打码机会自动开始打码，并在所设定位置打印相应的内容。

6. 检查打码效果：打码完成后，可以检查打印结果是否符合要求，并进行必要的调整。

7. 关闭打码机：完成打码任务后，按下电源开关或拔出电源插头关闭打码机。

注意：以上仅为一般打码机操作方法的基础步骤，具体操作还需参考具体的打码机使用说明书。

不同型号的打码机操作方法会略有不同，可以根据使用说明书进行操作。

条码打印机使用教程
1. 准备工作：确保条码打印机已连接到电脑，并正确安装了驱动程序。

2. 打开打印机驱动程序：在电脑桌面上找到并双击打开条码打印机的驱动程序。

3. 设置打印机参数：在驱动程序界面上，点击“设置”或类似选项，进入打印机设置页面。

4. 选择打印模板：在打印机设置页面上，选择需要打印的条码模板。

通常有多种条码类型可供选择，如Code39、Code128等。

5. 编辑条码内容：在打印机设置页面上，点击“编辑”或类似选项，进入条码内容编辑界面。

6. 输入条码内容：在条码内容编辑界面中，输入要打印的条码内容。

根据条码类型不同，要求的内容格式也不同，注意输入正确的内容格式。

7. 设置条码样式：在条码内容编辑界面中，根据需要设置条码的大小、字体、对齐方式等参数。

8. 预览条码：在条码内容编辑界面中，点击“预览”或类似选项，查看条码的样式是否符合要求。

如有需要，可以进行进一步的调整。

9. 打印条码：在条码内容编辑界面中，点击“打印”或类似选项，将条码发送到打印机进行打印。

10. 检查打印结果：等待条码打印完成后，检查打印结果是否
符合要求。

如有需要，可以重新调整设置后再次打印。

11. 关闭驱动程序：打印完成后，关闭条码打印机的驱动程序。

12. 断开连接：如不再需要使用条码打印机，将其与电脑断开
连接，并将其归位或存放在合适的位置。

注意：以上步骤仅为一般条码打印机的使用教程，具体操作步骤可能因不同品牌、型号的打印机而有所差异，请根据实际情况进行操作。

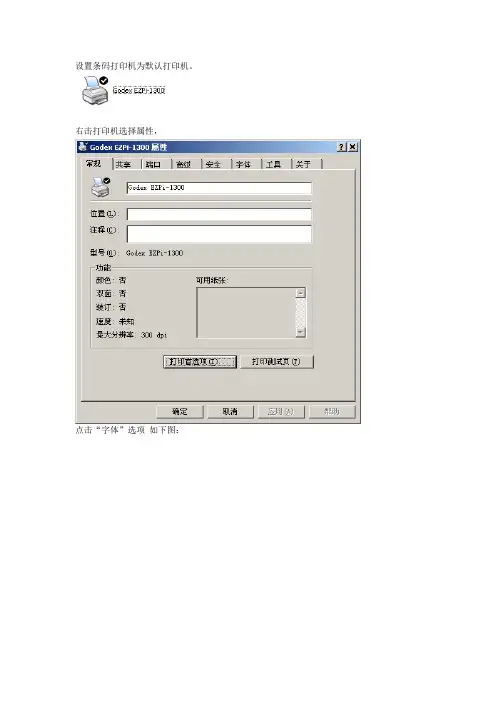

设置条码打印机为默认打印机。

右击打印机选择属性，
点击“字体”选项如下图：
点击“字体”下拉框，选择“新建条码字体”
在新建的字体上输入字体名称“code128”，“符号体系”选择Code 128，“尺寸”选择0.25毫米，“可读性”选择无，确定即可。

点击“打印首选项”设置条码大小，如下图
点击新建，修改卷里的名称code128 标签大小改为80mm 20mm，点击确定，
如果打印出来的字体不清晰可点击“选项”，更改浓度如下图
条码系统首次登陆还需要设置系统参数，点击“系统”—“系统参数设置”。

采集器路径设置为D盘，打印机型号根据打印机的型号选择，成品标签格式选择小标签，如下图。

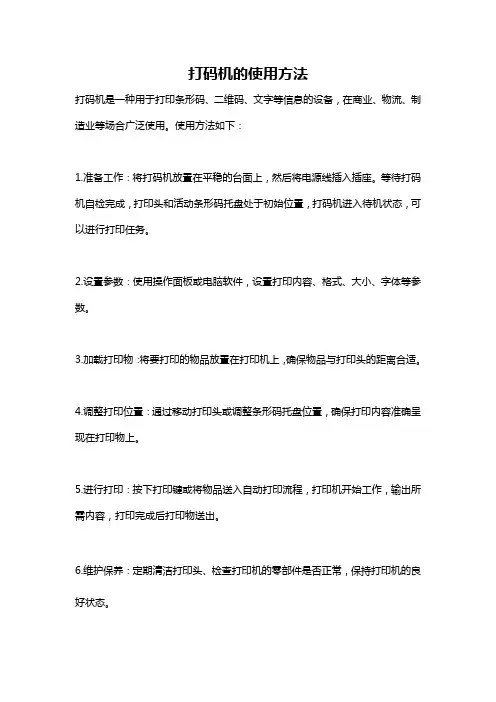

打码机的使用方法
打码机是一种用于打印条形码、二维码、文字等信息的设备，在商业、物流、制造业等场合广泛使用。

使用方法如下：
1.准备工作：将打码机放置在平稳的台面上，然后将电源线插入插座。

等待打码机自检完成，打印头和活动条形码托盘处于初始位置，打码机进入待机状态，可以进行打印任务。

2.设置参数：使用操作面板或电脑软件，设置打印内容、格式、大小、字体等参数。

3.加载打印物：将要打印的物品放置在打印机上，确保物品与打印头的距离合适。

4.调整打印位置：通过移动打印头或调整条形码托盘位置，确保打印内容准确呈现在打印物上。

5.进行打印：按下打印键或将物品送入自动打印流程，打印机开始工作，输出所需内容，打印完成后打印物送出。

6.维护保养：定期清洁打印头、检查打印机的零部件是否正常，保持打印机的良好状态。

一、打印条形码的步骤
1．进入资产管理系统以后，选择查询→按使用单位查询，如图：
2．进入后选中本单位，然后再选中第三行的下级单位按钮，也可按单位各科室打印，如图：
3．选中一条记录，也可以选中多条记录。

选中打印多条记录的方法是：先选中一条，再按住SHIFT或CTRL，鼠标再点击你所确定的位置。

（SHIFT是多条选中，CTRL是逐条选中。

）4．再点第三行上的打印设备的条码。

5．选中以后，如图：
6．再点第三行上的设置条形码的大小、字体等属性按钮。

如图：
上面的设置仅供参考。

各个单位以自己调好的设置为准。

7．关闭条码打印设置窗口。

8．再选第三行上的预览显示，如图：
修改图左边的设置，上面的设置仅供参考。

各个单位以自己调好的设置为准。

条形码打印专用纸默认一页可以打印18个条码,可以从纸的任何一个地方开始打印条码。

比如从纸的第三个位置开始,可以在图
设置起始条码为3，单击刷新。

出现如图：
9．然后关闭，回到如图界面：
然后重新点打印设备的条码，系统就会出现所改过样式。

再点打印图标，至此打印条码工作完成。

二、打印管理卡片的步骤
1、进入资产管理系统以后，选择查询→按使用单位查询，如图：
2．进入后选中本单位，然后再选中第三行的下级单位按钮，也可按单位各科室打印，如图：
3．选中一条记录，也可以选中多条记录。

选中打印多条记录的方法是：先选中一条，再按住SHIFT或CTRL，鼠标再点击你所确定的位置。

4．再点第三行上的打印资产卡片，出现如图：
5．再点第三行上的打印，至此打印资产卡片工作完毕。

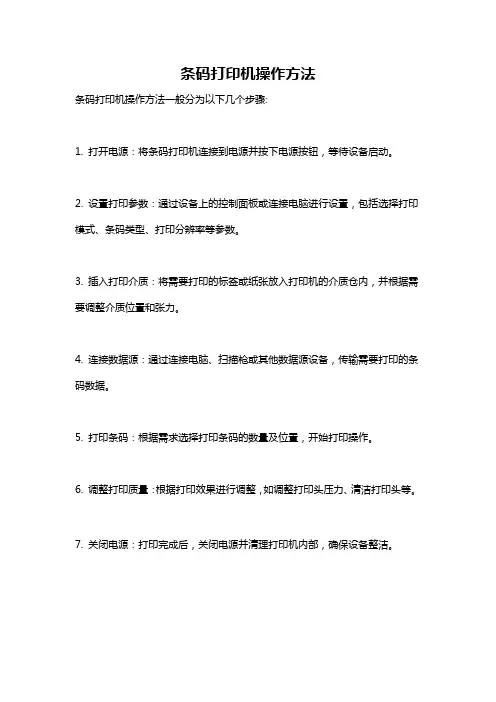

条码打印机操作方法
条码打印机操作方法一般分为以下几个步骤:
1. 打开电源：将条码打印机连接到电源并按下电源按钮，等待设备启动。

2. 设置打印参数：通过设备上的控制面板或连接电脑进行设置，包括选择打印模式、条码类型、打印分辨率等参数。

3. 插入打印介质：将需要打印的标签或纸张放入打印机的介质仓内，并根据需要调整介质位置和张力。

4. 连接数据源：通过连接电脑、扫描枪或其他数据源设备，传输需要打印的条码数据。

5. 打印条码：根据需求选择打印条码的数量及位置，开始打印操作。

6. 调整打印质量：根据打印效果进行调整，如调整打印头压力、清洁打印头等。

7. 关闭电源：打印完成后，关闭电源并清理打印机内部，确保设备整洁。

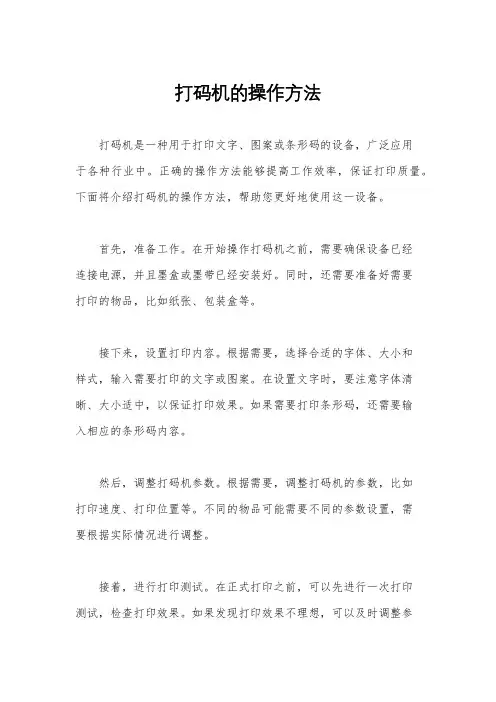

打码机的操作方法打码机是一种用于打印文字、图案或条形码的设备，广泛应用于各种行业中。

正确的操作方法能够提高工作效率，保证打印质量。

下面将介绍打码机的操作方法，帮助您更好地使用这一设备。

首先，准备工作。

在开始操作打码机之前，需要确保设备已经连接电源，并且墨盒或墨带已经安装好。

同时，还需要准备好需要打印的物品，比如纸张、包装盒等。

接下来，设置打印内容。

根据需要，选择合适的字体、大小和样式，输入需要打印的文字或图案。

在设置文字时，要注意字体清晰、大小适中，以保证打印效果。

如果需要打印条形码，还需要输入相应的条形码内容。

然后，调整打码机参数。

根据需要，调整打码机的参数，比如打印速度、打印位置等。

不同的物品可能需要不同的参数设置，需要根据实际情况进行调整。

接着，进行打印测试。

在正式打印之前，可以先进行一次打印测试，检查打印效果。

如果发现打印效果不理想，可以及时调整参数或者更换墨盒、墨带。

最后，开始正式打印。

当一切准备就绪后，可以开始正式打印。

在打印过程中，要注意观察打印效果，确保文字清晰、图案完整。

如果发现打印效果不理想，可以随时停止打印并进行调整。

在操作打码机时，还需要注意一些安全事项。

比如，在更换墨盒、墨带时要注意避免沾染墨水，避免弄脏衣物或皮肤。

另外，在清洁打码机时，也要注意避免触电或者损坏设备。

总的来说，正确的操作方法能够提高打码机的使用效率，保证打印质量。

希望以上介绍能够帮助您更好地使用打码机，如果有任何疑问或者需要进一步的帮助，请随时联系我们的客服人员。

斑马标签打印机使用全过程斑马标签打印机使用全过程：1.碳带与标签的安装按图指示方向,虚线为碳带安装路径，实线为标签路径。

回卷后废碳带不易剥落，则在装入前用废标签的光滑底纸卷在回卷轴上，然后再上碳带。

安装标签时，根据不同标签宽度调整限纸器。

压头弹簧均匀，可避免打印机标签跑偏。

第一次使用打印机时要进行测纸。

2.面板控制PAUSE 键：暂停与开始打印 FEED 键：走一张纸 CANCEL键：当打印数据传输到打印机时，但不需打印可先按下PAUSE，然后多次按CANCEL直到数据灯关闭为止。

CALIBRATE：标签测试.当安装新规格标签时，测试标签的各项参数后，才能正常打印。

方法∶先按PAUSE键，然后按CALIBRATE进行测纸。

测纸时标签有加速过程，说明测纸正确。

注意：测纸完毕标签可回卷，碳带不能回卷。

3.设备调试客户可根据自己要求选择打印方式选SETUP进入设置Darkness ------------温度值 T ear off ----------- 标签撕离位置 Print mode ----------PEEL OFF （撕离方式）Media type –--------NON-CONTINOUS (不连续纸) Print Method --------THERMAL TRANS （热转印方式） Print Width ---------打印宽度 List Formats --------格式列表List Setup ----------设置列表Media and Ribbon Calibrate ------测纸和碳带Label T op -----------标签打印位置顶部调节 Left Position -------标签左边打印位置调节用左右黑键修改设置，选EXIT键退出设置。

最后选NEXT/SAVE键保存设置数据。

在调试正常后，可进入设置LIST SETUP ，然后选右边黑色按纽打印出标准设置，保存此标签以便出现故障时校对。

条码打印机操作教程和注意事项第一篇：条码打印机操作教程和注意事项目的：条码打印机打印操作教程，帮助新手怎么简单的操作打印机条码标签。

工具/原料1、条码打印机2、条码耗材碳带3、标签纸步骤操作：一、准备好工具材料，条码机，碳带，标签纸。

条码机(左)和耗材碳带、标签纸(右)二、首先打开条码盖子在耗材和标签纸放置的位置上正确的安装碳带和标签纸，把碳带和标签卡好位置。

(可以参照说明书) 碳带位置(左)和标签纸位置(右)三、装好碳带和标签纸后，把条码机盖子合上，插上电源和连接电脑的数据线，使用电脑和条码机连接起来。

然后用模板软件(一般都是Bar Tender)制作你想要打印的内容。

电脑上的打印内容四、在制作好打印内容后，开启条码打印机电源等待碳带，标签纸，和就绪灯亮绿色的时候，按一下出纸键(确定一下是否正常走纸)，如果只出一张纸就说明可以开始打印了。

打印效果注意事项：1，碳带安装要卡对位置。

2，标签纸要固定在卡槽上。

3，打印前要测纸一次。

此文档来至广州凯克科技制作，非诚勿扰！第二篇：码坯机常见故障码坯机常见故障1、切条机不能切条X2感应器没感应到或损坏，空压机没打开，解决方法：叫一人用手挡下另一人在触模屏上的I/O检测画面上观察若X2所对应的灯没亮则请更换感应器。

2、切条机不能压紧X4或X5感应器没感应到或损坏，解决方法：拆下感应器用铁性材料感应若感应灯没亮请更换感应器。

3、切条机一直送条且切坯机没切坯X7感应器没感应到或损坏，解决方法：叫一人用手挡下另一人在触模屏上的I/O检测画面上观察若X7所对应的灯没亮则请更换感应器。

4、切条机不能送条且切坯机一直切坯X7感应器被一直感应到，解决方法：调整感应器位置。

5、切条机送条到位但切坯机不能切坯X6感应器没感应到或损坏，解决方法：拆下感应器用铁性材料感应若感应灯没亮请更换感应器。

6、切坯机切坯完后退回原位后没有立刻停止或停止速度很慢切坯电机刹车片损耗请调整刹车片或更换刹车片7、编组不能寸动或提前寸动X10感应器没感应到或损坏，解决方法：调整感应器使其对射到对面的反射板上若灯没亮请更换感应器。

条码打印机使用手册1.打印机卷纸安装（1）打开打印机上盖，露出卷支仓。

（2）取出纸卷架。

（3）把纸卷由左置右套入纸卷架。

（4）把纸卷托架连同纸卷一起放回纸卷仓。

（5）将纸卷向左端靠齐。

（6）将托架上的挡板向左靠紧纸卷。

（7）打开打印头模组。

（8）一手托住打印头摸组避免掉落，将标签穿过打印头摸组下，另一只手从标签引导器中拉出标签。

（9）让标签从滚轴上方穿过。

（10）向下合上打印头摸组，直到听到“喀嚓”的一声。

（11）合上顶盖，打开电源开关，若打印机电源已接通，直接按下FEED键2．打印机碳带安装（1）打开打印机上盖，露出卷支仓。

（2）按下在打印机两侧的释放钮，打开打印头摸组。

（3）向上打开打印头摸组露出碳带供应端。

（4）拆开碳带包装，取出碳带和空卷芯（5）将碳带前端少量连接到空卷芯上。

（6）将碳带安装到碳带供应端（先卡左端在压入右端）（7）关上打印头摸组在将空卷芯在碳带回收端（先卡左端在压入右端）。

（8）转动打印头摸组左端的齿轮，确定碳带卷紧。

（9）同时向下按压打印头摸组两侧，直到听到“咔哒”一声。

3．连接打印机（1）连接电源线，USB打印线。

（2）打开电源开关，放入随机光盘安装驱动。

4．驱动的安装（1）把光盘放入光驱中，点自动播放会出现如下图示，点“GO”（图1）（图1）（2）选择条码打印机产品中的驱动下载（3）出现windows printerdriver 提示时，选取“接受”，在点“下一步”。

（4）指定SEAGULL驱动程序的安装目录（5）按一下，完成。

（6）选取安装打印机驱动程序，下一步（7）选取机2130D PPLA，下一步（8）选取打印机的连接端口，下一步（9）输入打印机名称，选不共享打印机，下一步。

（10）检查显示所有数据的正确性，完成。

5．软件的安装和使用（1）点击桌面argobar-pro图标，开始安装软件，下一步，完成。

（2）双击图标，安装。

（3）选择windows driver,完成（4）打开页面设置，更该页面，标签。

TTP-344m/246M打印机提供热感、热转两种打印方式，打印精度可达300dpi。

可打印多种标签及纸张，包括卷装纸，折页式标签纸等。

常用的条形码格式均可打印。

可以将字型及条形码旋转4种角度。

TTP-344M提供5组不同大小的英数字体。

应用放大功能，字体尺寸可作更大范围的变化。

平滑字型可从简单的的标签设计窗口软件中下载，也可加装专用的字库卡。

产品名称TTP-344M TTP-246M列印模式热转式/热感式解析度300dpi(12dots/mm)203dpi(8dots/mm)列印速度每秒4″（100mm）每秒6 ″(152mm)最大列印宽度104mm(4.09″)108mm(4.25″)列印长度457mm(18″)990mm(39″)记忆体1MB Flash ROM,2MB DRAM感测器纸张间距，纸张用尽，碳带用尽，碳带即将用尽，黑标，印字头抬起，机壳开放（选购），纸张即将用尽（选购），自动剥离（选购）外壳金属结构含透明视窗操作面板中文LCD显示器（122¡32pixel）,LED指示灯（电源，错误，待机），按键（暂停，出纸，选单）尺寸301mm W¡420mm D¡241MM H911.85″W¡16.54″D¡9.49″H)净毛重净重=13kg,毛重=15kg指令集TSPLII通讯介面RS232，Centronics Parallel Ports 并存软体Nice Label View XLT ＋(选购)，Windows Drivers,Windows DLL操作温度5oC～40oC储存温度－10oC～60oC电气规格100～240交直流通用自动转换电源供应安规认证CE,FCC Class A,UL,CUL,TUV纸张厚度0.06mm～0.25mm(0.002″～0.01″)纸张类型纸卷式，标签式（连续纸，间距纸，折叠纸，票券，吊牌¡等）纸张宽度25.4mm～116mm(1″～4.4″)最大纸卷尺寸203mm外径（8″外径）搭配25mm(1″)或76mm(3″)纸芯碳带轴心尺寸25.4mm碳带宽度25.4mm～110mm(1"～4.33")最大碳带长度300m一维条码Code 39,Code 39C,Code 128UCC,Code 128 subsets A、B、C，Code11,Codebar,″″interleaved 2 of5,EAN-8,EAN-13,EAN-128,UPC-A,PUC-E,EAN and UPC 2(5) dights add-on,CPOST,MSI,PLESSEY,POSTNET二维条码PDF-417,Maxicode,DataMatrix内建字型5种内建字型，OCR-A，OCR-B，一种向量字型，Windows 字型可透过软体下载使用字型旋转0o，90o，180o，270o图形种类支援pcx,bmp,jpg等图形档案格式，图形可透过软体自由放大、缩小、旋转单机操作键盘KU-007 Plus 可程式化，中文显示键盘通讯介面USB,RS-422/485 介面，内部网络连接器自动切刀4″宽（纸张厚度<=0.25mm）国际字型繁体中文，简体中文，日文汉字，韩文字型卡记忆体扩充记忆体最大可扩充至8MB Flash ROM。
