WYK系列直流稳压稳流电源
★技术特点
1、WYK-系列直流稳压稳流电源线路形式为线性串联调整式，具有稳定精度高，纹波电压低等特点。
2、采用基准电压悬浮迭加技术，输出电压可以从零伏起调到额定值；输出电流可以从零安培预置到额定值。
3、稳压（C.V)、稳流（C.C)状态自动转换。
4、小功率产品采用继电器改变整流桥两端的交流电压，减小调整管的管压降，提高整机效率。
5、高电压和大电流产品采用可控硅移相预稳压技术，提高了整机工作效率。
6、可选择输出补偿功能（具有外取样功能），特别适合直流电机、电子仪器、电器产品的测试和检验应用。
7、输出过压保护电压值可调，当过压输出时，电源自动关闭输出并锁定。
8、专业设计的管道式散热技术，有效地降低了整机的温升，提高了产品的可靠性，延长了产品的使用寿命。
★主要技术指示

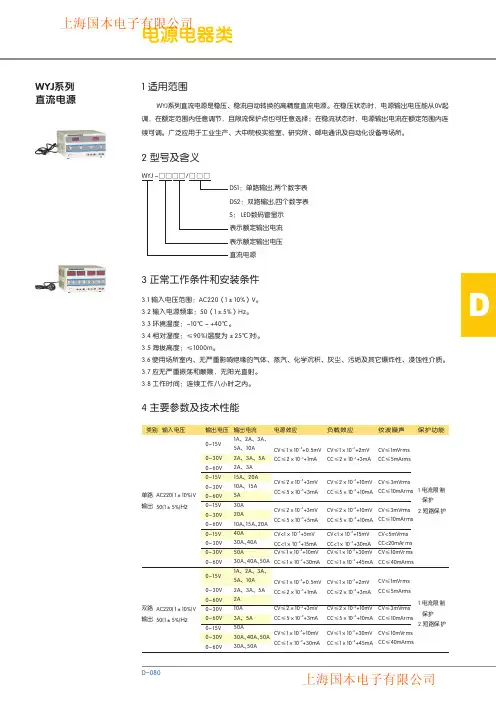

★产品规格(注:可提供双路.四路或多路输出产品,高压及特殊要求产品可提供定制服务)
可调直流稳压电源设计报告 任微明（学号：20101106133） （物理与电子信息学院10级科技班,内蒙古呼和浩特010022） 指导教师:高焕生 摘要：主要采用变压器、整流、滤波、稳压的流程思路将输入220V交流电转换成电压3~12V的直流电源。其中，稳压电路采用三端固定稳压器LM317达到稳压效果，因此系统可根据实际需要对其设计进行适当的修改。本系统设计方便简单、易学易改、成本低廉、功能实用。 关键字：变压器；整流；滤波；稳压 1 设计内容及要求 1.1 设计目的 1、学习小功率直流稳压电源的设计与调试方法。 2、掌握小功率直流稳压电源有关参数的测试方法。 3、通过集成直流稳压电源的设计、安装和调试，要求学会： (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源； (2)掌握直流稳压电路的调试及主要技术指标的测试方法。 (3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。 1.2 设计内容 设计一波形直流稳压电源，满足：当输入电压在220V±10%时，输出直流电压为3~12V。
1.3 设计要求 (1)电源变压器做理论设计； (2)合理选择集成稳压器； (3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，PCB板； (4)撰写设计报告、调试总结报告。 2 设计方法与步骤 2.1 设计方法 单元电路设计、PCB板设计、电路的组装与调试。 2.2 设计步骤 （1）功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始依据。 （2）画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为组装、调试和维修时做好准备。 （3）按总电路图安装电路，调试并改进。 3 电路的设计
第一章直流稳压电源及其应用 几乎所有的电子电路都需要稳定的直流电源，在检定检修指示仪表时，除了要有合适的标准仪器外，还必须要有合适的直流电源及调节装置。当由交流电网供电时，则需要把电网供给的交流电转换为稳定的直流电。交流电经过整流、滤波后变成直流电，虽然能够作为直流电源使用，但是，由于电网电压的波动，会使整流后输出的直流电压也随着波动。同时，使用中负载电流也是不断变动的，有的变动幅度很大，当它流过整流器的内阻时，就会在内阻上产生一个波动的电压降，这样输出电压也会随着负载电流的波动而波动。负载电流小，输出电压就高，负载电流大，输出电压就低。直流电源电压产生波动，会引起电路工作的不稳定，对于精密的测量仪器、自动控制或电子计算装置等，将会造成测量、计算的误差，甚至根本无法正常工作。因此，通常都需要电压稳定的直流稳压电源供电。 晶体管直流稳压电源可以作为各种晶体管仪器、仪表、电子计算机、自动控制系统与设备的直流电源。精密稳压、稳流电源还可作为检定某些电工仪表用的稳压、稳流电源。因此，晶体管直流稳压电源是科研、生产、教学和维修等单位常用的必备仪器。 一、直流稳压电源的原理 （一）方框图及工作原理 晶体管串联型直流稳压电源的典型电路方框图如图1-1所示。它由整流滤波电路、串联型稳压电路、辅助电源和保护电路等部分组成。 图1-1 直流稳压电源电路原理方框图 整流滤波电路包括电源变压器、整流电路和滤波电路。半导体电路常用的直流电源有6V、12V、18V、24V、30V等额定电压值，而电网电压一般为交流220V，要把电网的交流电压变换成所需要的直流电压，首先要经过电源变压器降压，然后通过整流电路将交流电变成脉动的直流电，由于整流后的电压还有较大的交流成分，必须通过滤波电路加以滤除，从而得到比较平滑的直流电压。 经过滤波电路后所得到的直流电压，虽然脉动小了，但是电压的数值仍是不稳定的，其主要原因有三个方面：一是交流电网的电压一般有±10%左右的波动，因而会引起整流滤波输出的直流电压也有±10%左右的波动；二是整流滤波电路存在内阻，当负载电流变化时，在内阻上的电压降落也会变化，使输出直流电压也随之变化；三是在整流稳压电路中，由于采用的半导体器件特性随环境温度而变化，所以也造成输出电压不稳定。 稳压电路可以保持输出直流电压的稳定，使之不随电网电压、负载或温度的变化而变化。串联型稳压电路由调整环节、比较放大电路、取样电路、基准电压等部分组成。调整环节中的调整管是串接在滤波电路和负载之间，故称为串联型稳压电路。调整管相当于一个可

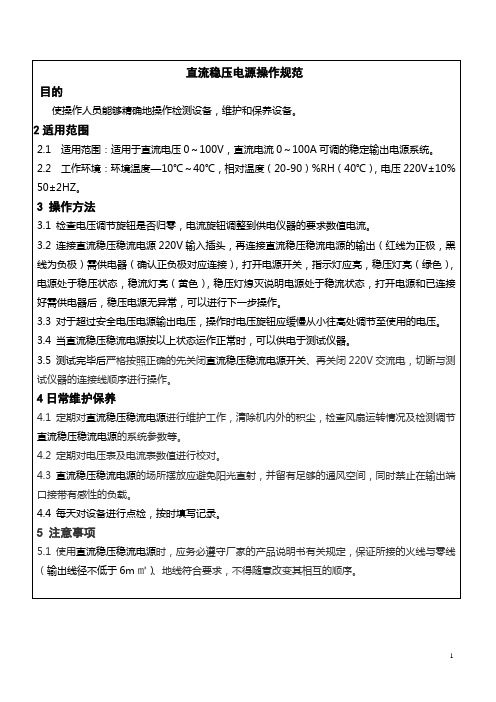

直流稳压电源操作规程 1．目的 为了保证直流稳压电源的安全性，必须对直流稳压电源进行正确的操作和维护，延长直流稳压电源的使用寿命，确保产品质量，特编制本设备操作规程。 2．范围 本操作规程适用于所有使用的直流稳压电源的安全及正确操作的作业指导。 3．职责 设备操作人员负责设备的维护与维修，车间技术人员负责设备安全使用的正确指导。 4.程序及要求 4.1设备使用人员在使用设备之前，要详细阅读本操作规程。 4.2设备使用之前要对直流稳压电源进行卫生清理，保证无油、无污、无杂质，设备清洁。 4.3设备使用人员在使用设备之前，要确认直流稳压电源安全接地，检查无误后，接通电源使用。 4.4把外电路接到稳压电源接线柱上时，注意“+”、“-”极性不要接错。 4.5接通电源前， ⑴确认稳压电源面板上电源“通”、“断”开关是否在“断”位。如果在
“通”位，则必须扳到“断”位上。 ⑵确认输出调节旋钮是否指向逆时针最小位置。如果不是，必须逆时针旋转到最小输出位置上。 ⑶检查电压指示表表针是否在零位上。如果不是，则用螺丝刀拧到表面下面的调零螺丝，使表针指零（表面刻度最左端）。 ⑷确认输出端子“+”、“-”电源是否有其它线路连接或混线。 以上四项工作做完以后便可将稳压电源的交流输入电源插头插到220V、50Hz交流电源插座上。 4.6将电源“通”、“断”形状扳到“通”位，这时面板指示灯应亮。拧动“输出调节”旋钮（顺时针方向）时，面板指示表针应向右偏转。偏转角度应根据外接电路所需电压而定。例如外接电路电压需要24V，则旋转“输出调节“旋钮，待表盘指针达到24V位置时便立即停止。否则，将会超过24V而损坏外电路。4.7外电路试验时，应在输出电源接线中串接一个电源开关，以便于接通和断开外电路电源。千万不要用稳压电源面板上的电源“通”、“断”开关来回频繁地接通和断开，这样容易造成稳压电源输出电压不稳定。 4.7外电路使用的电源的电流与稳压电源的额定电流必须相符。 4.8稳压电源满负荷使用时，应注意仪器的通风散热。满负荷使用的稳压电源连续工作时间不宜超过8小时。 4.9仪器使用完毕后，应将所有开关扳到“关”的位置。例如电源“通”、“断”开关置“断”位，输出调节旋钮旋到最左端零输出位置。
直流稳压电源电路的设计实验报告 一、实验目的 1、了解直流稳压电源的工作原理。 2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。 3、了解掌握Proteus软件的基本操作与应用。 二、实验线路及原理 1、实验原理 （1）直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下： 图2-1 直流稳压电源的原理框图和波形变换 其中： 1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。 2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。 3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。 4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 （2）整流电路 常采用二极管单相全波整流电路，电路如图2-2所示。在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。电路的输出波形如图2-3所示。 t
MPS309 直流稳压稳流电源 中国专利号: ZL00201424.6 ZL00350965.6 使用手册 ? 北京切克斯电子科技有限公司BEIJING TRADEX ELECTRONIC TECHNOLOGY CORP. 安全
●符号 此标志为警告符号，提醒您按照使用手册使用。 ●电源 本设备交流供电电源电压有效值不应超过250伏特。即两电源线之间及每根电源线与地之间交流电压有效值不应超过250伏特。为保证安全工作，应保证电源电缆中的地线与保护地相连接。 ●使用合适的电源电缆和设备的接地 本设备通过电源电缆中的地线接地。为了避免电击，使用本设备提供的电源电缆，将电源电缆插入适合的插座中，保证电源电缆中的地线与保护地相连接。 ●不能在易燃、易爆环境下工作 为了避免发生火灾、爆炸，在工作时及使用后1小时内严禁将设备放置在易燃、易爆环境中。 ●不要移动盖板和面板 本设备内有非安全电压，为了避免人身伤害，不要移动盖板和面板。如需校准及维修应找专业校准及维修人员。 ●不要触摸输出端子导电部位和负载导电部位 本电源最大输出电压达到1000V以上，使用时注意人身安全，严防触电。在工作时及使用后1分钟内，不要触摸输出端子导电部位和负载导电部位避免电击。 ●严禁在通电状态下进行负载接线 在通电状态下进行负载接线，可能会发生电击并损伤输出端子。 ●在进行绝缘电阻和绝缘耐压测试时应注意 在进行绝缘电阻和绝缘耐压测试时，高压电荷会被加到两测量点之间，测量之后应经过500K左右电阻泄放。若不进行泄放，可能会发生电击。若直接短路泄放，会造成设备损坏。 ●请按指定方式使用 如果设备不按指定方式使用，设备所提供的保护可能被削弱。 目录
可调直流稳压电源设计报告 任微明(学号：20101106133 ) (物理与电子信息学院10 级科技班,内蒙古呼和浩特010022 ) 指导教师: 高焕生 摘要：主要采用变压器、整流、滤波、稳压的流程思路将输入220V 交流电转换成 电压3~12V 的直流电源。其中，稳压电路采用三端固定稳压器LM317 达到稳压效果，因此系统可根据实际需要对其设计进行适当的修改。本系统设计方便简单、易学易改、成本低廉、功能实用。 关键字：变压器；整流；滤波；稳压 1 设计内容及要求 1.1 设计目的 1、学习小功率直流稳压电源的设计与调试方法。 2、掌握小功率直流稳压电源有关参数的测试方法。 3、通过集成直流稳压电源的设计、安装和调试，要求学会： (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源； (2)掌握直流稳压电路的调试及主要技术指标的测试方法。 (3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。 1.2 设计内容 设计一波形直流稳压电源，满足：当输入电压在220V ± 10%时，输出直流电压为3~12V
1.3设计要求 (1) 电源变压器做理论设计； (2) 合理选择集成稳压器； (3) 完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，PCB 板; (4) 撰写设计报告、调试总结报告。 2设计方法与步骤 2.1设计方法 单元电路设计、PCB板设计、电路的组装与调试。 2.2设计步骤 (1 )功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始依据。 (2 )画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为组装、调试和维修时做好准备。 (3)按总电路图安装电路，调试并改进。 3电路的设计 图3整体电路图 3.1电源变压器 过整流电路将交流变为脉动的直流电压。由于此脉动的直流压含有较的纹波，必须通过滤
直流稳压电源使用攻略(一) 常见的直流稳压电源通常是将220V的交流市电转换成用电器所需要的低压直流电。在一些特殊的应用中，也有升压作用的高压输出稳压电源，不过在业余电台相关应用中非常罕见。根据不同的应用需要，按照电源的功能和特性，直流稳压电源通常分为固定输出电压型的系统供电电源、可调稳压电源、可编程电源、恒流源、电压校准参考源等。随着科技的发展，电源的结构形式和控制电路不断更新，高频开关电路和智能化数控成为电源的发展方向。直流稳压电源的应用与意义 直流稳压电源最基本的应用遍布于我们的生活中。笔记本电脑、MP3以及很多数码产品的电源充电器都属于稳压电源，大部分电子产品的外置电源也是稳压电源。业余电台爱好者必备的、为家中固定电台供电的13.8V电源更是典型的稳压电压。直流稳压电源为我们使用电台提供了一个稳定的低压直流源。 直流稳压电源是实验室和维修领域最常用的基础仪器。稳压电源为用电器和电路提供可靠的电源供应。在维修中，常常通过替代电器自身的供电单元（常称替代法）缩小故障范围，同时利用稳压电源监视用电设备的工作电流，与正常值做比较，以及时发现电路短路、断路等异常故障，对电路故障的判断很有帮助。例如，对于一台不能开机的手持对讲机，一般检修的第一步是卸下对讲机电池，通过维修电源为对讲机供电，然后看对讲机的电流变化。如果对讲机可以正常开机工作，则重点怀疑电池组供电和接触点的问题，如果对讲机开机没有反应，回路中没有电流，那么首先怀疑对讲机内部供电电路的问题，诸如内部保险丝是否烧毁等，然后再按顺序检查开关和稳压电路。在没有功率计的情况下，有经验的HAM可以通过发射时对讲机消耗电流的大小来大致判断输出功率的水平，以及射频功放电路是否工作正常。 在电子产品的研发和检测上，可调稳压电源应用广泛，它可以替代电池供电，并模拟各种供电状况，包括过压、欠压、标准电压等。有些高端的稳压电源还能模拟电池的内阻工作，为产品研发提供更接近实战的实验数据。例如，用户需要修改手持对讲机的低电压告警阀值，那就需要通过软件修改对讲机内部设定的工程参数，然后通过可调稳压电源模拟欠压状态，来确认低压告警的确切数值。例如，测量车载对讲机的发射功率，需要使用稳压电源来替代汽车电瓶供电，使供电电压稳定，以避免因为电瓶充电饱和程度及新旧程度不同而出现的电压高低变化，从而避免影响测试数据。 直流稳压电源的意义在于可以替代电池提供稳定、可控的直流电源，其输出的电压稳定程度要优于普通电池。稳压电源输出电压易于控制，可满足各种应用的需要。通常，用于实验和维修的稳压电源都安装有电压和电流表指示装置，以实时监控电源输出状态，使用起来比临时用万用表测量供电电压和电流方便实用得多。不少多功能的稳压电源还具备恒流源功能、电压跟踪功能、可调过流保护功能等，进一步扩展了稳压电源的应用。
直流稳流电源设计 报告
摘要 电流输出、输入电流可预置、可步进调节输入电流、输出电流及设定电流显示等特点。它以STC89C52作为核心控制器包括电源、取样放大、A/D和D/A转换、键盘控制与显示等模块。能够直接经过键盘设置，修改系统的输出电流，使用方便；利用A/D、D/A芯片进行检测和控制，控制部分电路简单明了连线较少结构紧凑；电源部分由压控电流源而成，能够大大提高电源稳度和精度，使电流输出较为平稳。 关键字：稳流压控电流源
目录 引言.............................................................................................. 一、目标要求： ............................................................................ 1.1任务 .................................................................................. 1.2要求 .................................................................................. 1.2.1基本要求................................................................... 1.2.2发挥部分................................................................... 二、系统方案论证：..................................................................... 2.1恒流源部分的方案选择与比较：........................................ 2.2 控制电路的方案选择与比较： ........................................... 三、系统硬件设计：..................................................................... 3.1系统框架 ........................................................................... 3.2单片机电路........................................................................ 3.3 A/D和D/A模块 ................................................................ 3.4恒流源模块........................................................................ 3.5键盘模块 ........................................................................... 3.6 LCD显示模块..................................................................... 3.7供电系统模块 .................................................................... 四、系统软件设计 ........................................................................ 五、总结.......................................................................................参考文献.......................................................................................
DH1718D(E) 双路跟踪稳流稳压电源技术说明书（DH系列电源产品通过ISO9002认证） 北京大华无线电仪器厂 （国营第七六八厂）
目录 1．概述-------------------------------------------------------------------3 2．性能指标-------------------------------------------------------------------4 3．工作原理-------------------------------------------------------------------5 4．结构外观-------------------------------------------------------------------7 5．使用方法-------------------------------------------------------------------7 6．一般维修-------------------------------------------------------------------8 7．成套性-------------------------------------------------------------------8 8．储存-------------------------------------------------------------------9 9．质量保证-------------------------------------------------------------------9
直流稳压电源电路仿真 一、实验的目的 1掌握电源电路的仿真设计与分析方法。 2掌握单项桥式整流、电容滤波电路的特性。 3 掌握串联型晶体管稳压电路指标测试方法 二、实验的原理 本设计的电源电路是各种电子设备必不可少的组成部分。直流稳压电源通常是由交流电压转变而成的。将交流电压转变成稳定的直流电压，需要经过变压、整流、滤波、稳压四个过程。如图所示。 图直流稳压电源原理框图 电源变压器：将同频率的交流电压变换为需要的电压。 整流电路：利用二极管的单向导电特性，将交流电压变换为单向脉动直流电压。 滤波电路：利用电容或电感的储能特性，减小整流电压的脉动程度。 稳压电路：在电源电压波动或负载变化时，保持直流输出电压稳定。 图为串联型直流稳压电源电路。它除了变压、整流、滤波外，稳压器部分一般有四个环节：调整环节、基准电压、比较放大器和取样电路。当电网电压或负载变动引起输出电压Vo变化时，取样电路将输出电压Vo的一部分馈送回比较放大器与基准电压进行比较，产生的误差电压经放大后去控制调整管的基极电流，自动地改变调整管的集一射极间电压，补偿V o的变化，从而维持输出电压基本不变。
串联型直流稳压电源电路 三、虚拟实验仪器及器材 双踪示波器、信号发生器、交流毫伏表、数字万用表等仪器、晶体三极管2N2222A、晶体二极四、实验内容与步骤 1．整流滤波电路测试 如下所示，输入电路。连接实验电路。取可调工频电源电压为，作为整流电路输入电压u2。 V1 220 Vrms 60 Hz 0° D1 1N4001GP D2 1N4001GP D3 1N4001GP D4 1N4001GP T1 14 C1 470uF XMM1 XSC1 A B Ext Trig + + _ _+_ 2 3 1 4 R1 120Ω 图整流滤波测试电路 （1）取R L＝240Ω，不加滤波电容，测量直流输出电压U L及纹波电压 L u，并用示波器观察u2和u L波形，记入表。u2＝ （2）取RL＝240Ω，C＝470μf ，重复内容(1)的要求，记入表。 （3）取RL＝120Ω，C＝470μf ，重复内容(1)的要求，记入表。
WYK直流稳压稳流电源原理及维修手册 东莞市东方集团易事特有限公司技术部编制
第一章 第一节直流稳压电源的定义及分类 一、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。 直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源，就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。 二、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而 作周期的变化。 非稳定直流电源如图a，稳定直流电源如图b，交流电源如图c： 三、分类 分类原则按输出电压及电流的大小分类： 1、小功率U0≦60 I0≦10A 继电器预稳式： 产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2 WYK-302、303、305、502、503、505、602、502、605
2、中功率U0≦60 10A≦I0≦100A 低压可控硅半控预稳式 产品有：WYK-3020、3030、3050、3060、5050、50100等。 3、高压电源U0＞60 高压可控硅半控预稳式 产品有：WYK-1002、1005、1505、30010、6005等。 4、大功率电源U0≦50V I0≥150A 三相可控硅半控预稳式 产品有：SWYK-30150、30200、30300等。 第二节直流稳压电源常用集成块简介 1、运算放大器 a、运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、 负电源端；5、输出端。如图所示： b、放大器的特点： 1、输入阻抗高，输出阻抗低； 2、开环状态放大倍数极高一般达 到105； 3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之， 接近负电源电压。 2、本公司直流电源所用的运放： a、UA741 b、LM324、LM358
模拟电子技术课程设计报告 题目名称：直流稳压电源电路设计姓名： 学号： 班级： 指导教师： 成绩：
目录 1课程设计任务和要求 2 2方案设计 2 3单元电路设计与参数计算 4 4总原理图及元器件清单9 5安装与调试 11 6性能测试与分析12 7结论与心得14 8参考文献 14
课程设计题目： 直流稳压电源电路设计 一、课程设计任务和要求: 1）用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V）。 2）输出可调直流电压，围：1.5∽15V； 3）输出电流:IOm≥1500mA；（要有电流扩展功能） 4）稳压系数Sr≤0.05；具有过流保护功能。 二、方案设计： 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。 图1稳压电源的组成框图 图二整流与稳压过程波形图 电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。
方案一、单相半波整流电路 半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为： S= =≈1.57，直流成分小，= ≈0.45，变压器利用率低。 图3 单相半波整流电路 图 4 单相半波整流电路电压输出波形图 方案二、单相全波整流电路 使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压=0.9，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。 方案三、单相桥式整流电路
一、分类和基本原理 1．分类 常见的直流稳压电源分为线性直流稳压电源和开关直流稳压电源两类。线性稳压电源结构简单，纹波小。开关稳压电源效率高，成本低。各有不同的应用场合。 2．串联稳压电源基本原理 串联型线性直流稳压电源，由变压器，整流滤波电路，调整电路，比较放大器，基准电路，取样电路，保护电路和辅助电源等组成。 当交流输入电压变化或负载变化引起输出电压相应变化时，其变化量由取样电路输入到比较放大器反向输入端，与输入到比较放大器同相输入端的基准电压进行比较放大，控制调整电路，使输出电压趋于原来数值，达到稳压目的。 保护电路采用双稳态电路，工作可靠。当外接电路过载或短路，保护电路输出低电平，使调整管截止，停止输出。对负载和稳压电源起到保护作用。图1.5.1为这种电源的结构。 图1.5.1 串连型直流稳压电源结构示意图 二、实验室提供的直流稳压电源指标 实验室使用的是JWY—30F型直流稳压电源，属于串联式直流稳压电源。具有单路，双路输出，各路输出独立，极性可变，互不影响，每路具有电压、电流指示，每路输出电压0—30V连续可调，输出电流最小0.5A，最大2A，输出阻抗≤60mΩ，保护电流3.5±0.3A，指示误差≤2.5%。过载或短路时自动保护，停止输出等性能特性。
三、使用注意事项 1．根据所需要的电压，先调整“粗调”旋纽，再逐渐调整“细调”旋纽，要做到正确配合。例如需要输出12V电压时，需将“粗调”旋纽置在15V档，再调整“细调”旋纽调置12V，而“粗调”旋纽不应置在10V档。否则，最大输出电压达不到12V。 2．调整到所需要的电压后，再接入负载。 3．在使用过程中，如果需要变换“粗调”档时，应先断开负载，待输出电压调到所需要的值后，在将负载接入。 4．在使用过程中，因负载短路或过载引起保护时，应首先断开负载，然后按动“复原”按钮，也可重新开启电源，电压即可恢复正常工作，待排除故障后再接入负载。 5．将额定电流不等的各路电源串联使用时，输出电流为其中额定值最小一路的额定值。 6．每一路电源有一个表头，在A/V不同状态时，分别指示本路的输出电流或者输出电压。 通常放在电压指示状态。 7．每一路都有红、黑两个输出端子，红端子表示“＋”，黑端子表示“－”，面板中间带有接“大地”符号的黑端子，表示该端子接机壳，与每一路输出没有电气联系，仅作为安全线使用。 8．两路电压可以串联使用。绝对不允许并联使用。电源是一种供给量仪器，因此不允许将输出端长期短路。 四、面板结构 图1.5.2 JWY-30F型直流稳压电源面板示意图
稳压稳流电源 摘要：采用新型单片式开关电压调整器LM2576代替常用的线性三端集成稳压器设计了一种双路输出的稳压稳流电源，它具有连续可调，电路新颖，效率高和实用性强的特点。关键词：开关电源；双路输出；稳压/稳流1引言 市售的可调式稳压电源大多为线性电源，其工作流程框图如图1所示。 220V50Hz的市电经电源变压器隔离降压、桥式整流和电容滤波后，变成低压直流电压，再经线性稳压器稳压和调压，最后输出稳定的直流电压。在线性电源中，稳压电路是重要的组成部分。早期的稳压器是由晶体管等分立器件组成的。当三端集成稳压器诞生后，以其电路简单，性能优良而获得了广泛的应用。线性电源是一种应用较早，电路成熟的稳压电源。它的优点是电路简单，元器件数目较少、性能可靠、纹波小，瞬态特性好；其缺点则是效率低，损耗大，体积和重量都难以降低。影响体积和重量的主要因素一是采用了工频电源变压器；二是稳压器件需要表面积足够大的散热器。效率低的主要原因是应用了线性稳压器。线性稳压器是通过调节功率稳压器件的通态压降来实现稳压和调压的。功率调整管始终工作在放大区，其输出是连续的、线性的，功耗大，效率低，特别是在输出低电压大电流时，调整管上的压降占了Ud很大的比例，使电源的效率更低。为了减少调整管上的压降，一些稳压电源在变压器次级设置了多个抽头，在输出不同电压时，整流电路接在不同的抽头上，提高了电源的效率，这样做的缺点是增加电源的制作难度，也使操作比较麻烦。 提高电源效率的最有效方法，是采用开关电源。开关电源是采用高频变换原理，通过改变功率输出管上的脉宽或脉频，来达到稳压和调压的。功率管工作在开关状态，功耗低压降小，电源的效率是很高的。开关电源有多种拓扑型式，其中无工频变压器的开关电源最具吸引力，它不仅有高的效率，体积和重量也很小，但这种电源只适合于输出电压固定或变化范围不大的场合，而不适合要求输出电压幅度变化很大或连续可调的场合。本文采用的是串联开关式稳压电源，也称Buck变换器。它仍然采用了工频变压器进行隔离和降压，只是用降压开关稳压IC代替了线性稳压器，在电路中只需增加续流二极管和储能电感器等几只元器件，电路并没有明显复杂化，成本增加很少，而电源的效率却得到了大幅度提高。功率器件发热量很小，可以采用表面积不大的散热器，在负载较轻的情况下，不用散热器也能正常工作。这样便使整机的重量和体积有所减少。 2LM2576—ADJ简介 串联开关稳压器由振荡器、取样放大器、比较器、PWM调制器、功率开关等几部分组成。稳压器已实现了集成化，使外围电路大大简化，与常见的三端集成稳压器相比，并不复杂多少。市售的串联开关稳压器IC种类很多，早期的如L4960、L4962、L296等型号，管脚数目较多，外围电路较复杂。美国NS公司推出的LM2576—ADJ，为单片降压式开关电压调整器，它采用TO 220封装，只有5只管脚，外形和一只塑封晶体管差不多，它是同类产品中最简单的一种。LM2576—ADJ的引脚排列及功能框图如图2、图3所示。 LM2576—ADJ是输出电压可调型的，其技术参数如下： ——输入电压3.5～40V； ——输出电压1.23～37V； ——输出电流3A； ——只需四个外部元器件； ——内部振荡器固定频率52kHz； ——高效；
2003年第25卷第5期第11页 电气传动自动化 E LECTRIC D RIVE AUTOMATI O N V ol.25,N o.5 2003,25(5):11～13 文章编号:1005—7277(2003)05—0011—03 高精度的IG B T开关脉冲/直流稳流电源 万国华,党怀东,郭宏林,王有云 (天水电气传动研究所,甘肃天水741018) 摘要:介绍了一种高精度的大功率IG BT脉冲/直流稳流电源,分析并讨论了IG BT电源的电流快速性和IG BT 线性控制技术。 关键词:电流稳定度;纹波;脉冲;高精度;电源;IG BT斩波;线性控制 中图分类号:T M91文献标识码:B Hi g h-p recision IGBT switch p ulse/DC current stabilized p ow er su pp l y WAN Guo-hua,DANG Huai-don g,GUO Hon g-lin,WANG Y ou-y un (T ianshui Electr ic Dr iv e Resear ch Institute,T ianshui741018,China) Abstract:A hi g h-p recision bi g-p ow er IG BT p ulse/DC current stabilized p ow er su pp l y is p resented.T he IG BT p ow er su pp l y w ith hi g h s p eed character and IG BTlinearit y control technolo gy are anal y zed and discussed. K e y w ords:current stabilit y;ri pp le;p ulse;hi g h-p recision;p ow er su pp l y;IG BT cho pp er;linearit y control 1引言 近几年,随着我国在高、精、尖技术的不断发展,特别是高能物理研究和重离子加速器在工业和医疗上越来越多的应用,需要许多高性能的加速器磁铁电源。在离子加速器中,要求磁场建立和离子注入严格同步,离子注入时磁场迅速建立,离子去时磁场迅速消失,因而需快速响应无滞后的脉冲电流源。同时因离子质量轻,电流的波动将影响磁系统的束流能力,故电源电流必须满足极低的纹波(10-4-10-5)和高稳定度的要求(10-4-10-5)。 随着近几年IG BT开关器件的不断发展,其电流、电压等级不断提高,可以使用IG BT开关器件组成同步加速器磁铁电源(大、中、小容量均可),这种电源采用H桥PWM斩波来调节输出电压和电流,经无源LC滤波(因IG BT器件工作开关频率高,电源输出频率可达20kH z左右,这样无源滤波容量较小),负载上就能得到电流纹波极小的直流电流。由于IG BT开关频率可达20kH z,其滞后时间约为0.05ms,远小于晶闸管整流的滞后时间,缩短了系统调节时间,为电流调节提供了一个快速调节通道,使得系统实际电流近似于无滞后的跟踪给定电流。 本文提出了一种用IG BT开关器件组成的大电流、高精度的快脉冲/直流稳流电源,并进行系统设计和实验。结果表明该系统设计合理,动态响应快、精度高、效率高、成本低、体积小,可以满足重离子加速器对负载电源的要求。2系统主回路 系统主回路结构如图1所示,由于电源工作模式为脉冲/直流,当电源电流快速上升(或下降)到给定电流时,系统开始长期稳定运行直至下一个脉冲开始。因此为了节约能源,提高效率及降低成本,采用如图1所示的方案。IG BT5仅作为二极管使用,其目的是为了方便叠层母排的设计,以便更好地抑制IG BT开通关断时产生的尖峰电压。由变压器(T2)、整流器(A2)、L2、C2、IG BT5组成稳流工作时PWM斩波电路的供电源,输出电压为U2;T1、A1、L1、C1、IG BT6组成脉冲工作时PWM斩波电路的强触发供电电源,其输出电压为U1。当电流上升时,IG BT6开通,U1电压作用到H桥PWM电路;当电流上升到给定电流时,IG BT6关断,此时H桥PWM 电路的
题目 直流稳压电源电路设计 一、设计任务与要求 1．用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V ）； 2．输出可调直流电压，范围1.5∽15V ； 3．输出电流I O m ≥1500mA ；（要有电流扩展功能） 4. 稳压系数Sr ≤0.05；具有过流保护功能。 二、方案设计与论证 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。 图1 稳压电源的组成框图 图2 整流与稳压过程波形图 电网电压U1 电源 变压器U2 整流电路U3 滤波电路Ui 稳压电路Uo 负载RL
电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。 方案一、单相半波整流电路 半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波 形则整流效率不高，且输出波形脉动大，其值为2 2 / 2 1.57 2 2 / U S U π π ==≈；直流成 分小； o U=2 2U π ≈0.45 2 U，变压器利用率低。 图3 单相半波整流电路图4 单相半波整流电路电压输出波形
方案二、单相全波整流电路 使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压o U =0.92U ，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。 方案三、单相桥式整流电路 单相桥式整流电路使用的整流器件较多，但其实现了全波整流电路，它将2 u 的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电压的平均值是半波整流电路的两倍，且如果负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍，且其与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，还具有输出电压高、变压器利用率高、脉动小等优点。 我的选择：综合三种方案的优缺点决定用方案三 三、单元电路设计与参数计算 整流电路采用单相桥式整流电路，电路如图5所示， 图5 单相桥式整流电路
“求实杯”合肥学院第五届电子设计大赛 设计报告 竞赛题目：直流稳流电源（F题） 系别班级：电子系06级电子（1）班 队员姓名：张悦龙郭登五马婧
题目名称：直流稳流电源（F题） 摘要：本设计是基于单片机的一种数控电流源,与一般电流源相比具有宽范围电流输出、输入电流可预置、可步进调节输入电流、输出电流及设定电流显示等特点。它以凌阳SPCE061A作为核心控制器,包括电源、取样放大、A/D和D/A转换、键盘控制与显示等模块。可以直接通过键盘设置，修改系统的输出电流，使用方便；采用片内自带的A/D、D/A进行检测和控制，控制部分电路简单明了,连线较少,结构紧凑；电源部分由基准源扩流而成，大大提高了电源稳度和精度，电流输出较为平稳；综合测试表明，本恒流源功能较为齐全，输出电流精度较高，使用方便灵活，全面实现了题目的要求。 关键字：ADC DAC 扩流稳流I-V转换 1 引言 直流稳流电源具有电流输出稳定平滑的特点。此次设计要求制作完成一个恒流源，其性能指标有：①输出电压≤10V；②输出电流范围200mA~800mA（基本要求），20mA~1000mA(发挥部分)；③步进10mA(基本要求)，步进1mA（发挥部分）；④可预置和调节电流值并对其显示；⑤规定了一些允许的误差范围。 2 系统设计方案 2.1 设计思路 按照设计要求，本系统采用数控方式实现所要求的功能，键盘和显示器与控制器相连实现电流的预置、步进和显示功能，通过控制器控制DAC产生电流信号，并将之送与电流处理电路产生恒定的电流源，最终的输出电流可以通过电路中的负载电阻检测得到。（系统原理示意图如图2.1） 图2.1 直流稳流源原理示意图
12V直流稳压电源设计 一、摘要 直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。 关键词：直流、整流、稳压、滤波、电源 二、设计目的 1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。 2.掌握直流稳压电源的调试及主要技术指标的测试方法。 3.培养实践技能，提高分析和解决实际问题的能力。 三、设计任务 设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。 四、遇到问题 因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。要注意输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只
能换新的来替代。 五、原理电路和程序设计电路原理方框图 1．直流稳压电源的基本原理 下面将就直流稳压电源各部分的作用作简单陈述。 (1)是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。 (2)整流滤波电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。 (3)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 六、电路图和各部分波形图
