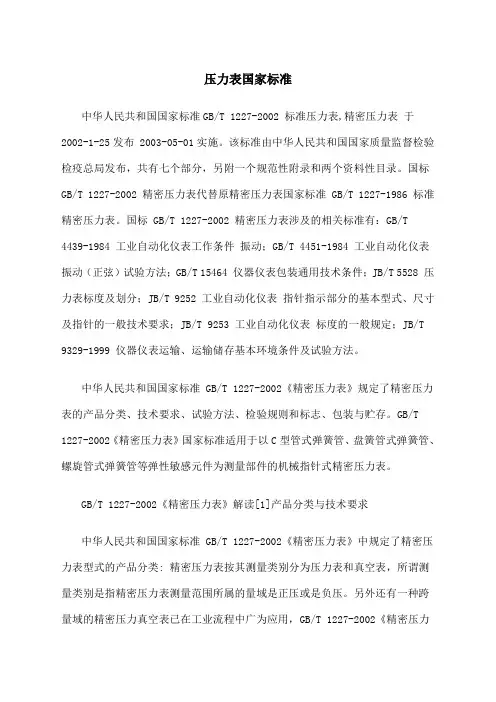

中华人民共和国国家标准GB/T 1227-2002 标准压力表,精密压力表于2002-1-25发布 2003-05-01实施。该标准由中华人民共和国国家质量监督检验检疫总局发布，共有七个部分，另附一个规范性附录和两个资料性

目录。国标 GB/T 1227-2002 精密压力表代替原精密压力表国家标准 GB/T 1227-1986 标准精密压力表。国标GB/T 1227-2002 精密压力表涉及的相关标准有：GB/T 4439-1984 工业自动化仪表工作条件振动；GB/T

4451-1984 工业自动化仪表振动（正弦）试验方法；GB/T 15464 仪器仪表包装通用技术条件；JB/T 5528 压力表标度及划分；JB/T 9252 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求；JB/T 9253 工业自动化仪表标度的一般规定；JB/T 9329-1999 仪器仪表运输、运输储存基本环境条件及试验方法。

中华人民共和国国家标准 GB/T 1227-2002《精密压力表》规定了精密压力表的产品分类、技术要求、试验方法、检验规则和标志、包装与贮存。GB/T 1227-2002《精密压力表》国家标准适用于以C型管式弹簧管、盘簧管式弹簧管、螺旋管式弹簧管等弹性敏感元件为测量部件的机械指针式精密压力表。

GB/T 1227-2002《精密压力表》解读[1]产品分类与技术要求

中华人民共和国国家标准 GB/T 1227-2002《精密压力表》中规定了精密压力表型式的产品分类: 精密压力表按其测量类别分为压力表和真空表，所谓测量类别是指精密压力表测量范围所属的量域是正压或是负压。另

外还有一种跨量域的精密压力真空表已在工业流程中广为应用，GB/T 1227-2002《精密压力表》暂未将其列入测量分类之中。精密压力表按其安装方式分为直接安装式和嵌装式。所谓安装方式是指精密压力表自身所具有的

安装结构型式。直接安装式是应用较多的一种典型安装结构型式，其接口螺纹既要起到管路的连接作用又要起

到对仪表的支撑作用。嵌装式也称盘装式，是一种带有安装环的精密压力表。也就是我们常说的轴向前带边精

密压力表和径向前带边精密压力表。此类仪表的安装环是仪表的支撑部件，其接口螺纹只起着管路连接作用。

还有一种安装结构型式─凸装式，也就是我们常说的后带边精密压力表，也有称其为墙装式，这种凸装式精密

压力表的应用也较普遍，GB/T 1227-2002《精密压力表》也暂未将其列入安装方式之中。

中华人民共和国国家标准 GB/T 1227-2002《精密压力表》中明确规定了精密压力表的精确度等级产品分类。所谓精密压力表的精确度等级，也就是常说的精度等级。精密压力表的精确度等级分为：级；级；级；级。精

确度等级是精密压力表的主要技术指标之一，它表示了精密压力表的测量精度。

中华人民共和国国家标准 GB/T 1227-2002《精密压力表》中规定了精密压力表基本参数的产品分类。

基本参数 1.精密压力表外壳公称直径（mm）系列：Φ150、Φ200、Φ250、Φ300、Φ400。

基本参数2.精密压力表测量范围的上限（MPa）应符合规定的系列：1×10n、×10n、×10n、4×10n、

6×10n。

※其中 n 的取值可以是正整数、负整数或零。

基本参数 3.精密压力表度盘标尺的标度、标度的划分及标尺的最小分格值应符合 JB/T 5528 中的相关规定。

※ GB/T 1227-2002《精密压力表》从应用实际出发，放宽了外壳公称直径较小的级、4×10n系列精密压力表的标尺分格数要求，注明了：允许级、外壳公称直径较小的4×10n 系列精密压力表，使用200分格的标度。

基本参数 4.规定了精密压力表标度盘上的标示数的标度方式为直读式。

基本参数 5.规定了直接安装式精密压力表的主要安装尺寸。

基本参数 6.规定了嵌装式精密压力表的主要安装尺寸。

基本参数 7.提出了在精密压力表结构设计中对于其安全措施的处理建议。

中华人民共和国国家标准 GB/T 1227-2002《精密压力表》中规定了精密压力表的技术要求。

技术要求 2.精密压力表的参比工作条件。

精密压力表参比工作条件的环境温度为与其精确度等级相关：

级、级精密压力表的参比工作条件的环境温度为20±1℃；

级精密压力表的参比工作条件的环境温度为20±2℃；

级精密压力表的参比工作条件的环境温度为20±3℃；

精密压力表参比工作条件的安装位置应处于正常工作位置。所谓正常工作位置在未指明时，系指垂直安装。

精密压力表参比工作条件的负荷变化均匀。

精密压力表在参比工作条件下，其基本误差、零点误差、回差、轻敲位移及指针偏转的平稳性均应符合GB/T 1227-2002《精密压力表》的有关规定。

技术要求 3.精密压力表的基本误差。精密压力表的基本误差以引用误差表示，其值应在示值基本误差限内。所谓示值基本误差限暨允许的最大基本误差，精密压力表的最大基本误差采用其测量上限值的精度%数来表示其最大基本误差限。也就是说，在精密压力表的测量范围内，任一检定点的示值误差均不应大于±（测量上限

值MPa×精度等级÷100）。精密压力表的示值基本误差限可使用本站提供的压力表允许基本误差计算工具获得;详细的参数值汇集也可参见本站精密压力表参数网页。

技术要求 4.精密压力表的回差。精密压力表的回差暨其示值回程误差，在较早的GB1227中称来回差。其值应不大于示值基本误差限的绝对值。

技术要求 5.精密压力表指针偏转的平稳性。规定了精密压力表在其测量过程中，其指针不应有跳动或停滞现象。

技术要求 6.精密压力表的零点误差。零点误差也就是我们常说的零位误差。零点误差的观测应在参比工作条件下，且须在精密压力表的弹性敏感元件无任何外加负荷作用的状态下进行，其允许的误差限与其它各点的示值基本限相同。无调零装置的精密压力表，不应设有抑制零位的机构；具有调零装置的精密压力表，其零点调节范围应不小于该精密压力表全量程的2%。零点的调节应在参比工作条件下，且须在精密压力表的弹性敏感元件无任何外加负荷作用的状态下进行。对零点调节后，精密压力表其余各点的示值误差均不应大于该表的示值基本误差限。

技术要求 7.精密压力表的轻敲位移。在精密压力表处于正常工作状态、当精密压力表指针处于其测量范围内的任何位置时，用手指轻敲（使指针能自由摆动）精密压力表外壳，其轻敲前后的示值变动量应不大于示值基本误差限绝对值的1/2。

技术要求 8.精密压力表的温度影响。当精密压力表的使用环境温度偏离参比工作条件的温度限定时，其示值误差（包括零点）不应超过公式Δ=±（δ＋KΔt）所规定的范围。精密压力表受温度影响（指偏离参比工作条件所规定的温度范围）后的示值误差允许值可使用本站提供的压力表温度影响误差计算工具获得；关于

Δ=±（δ＋KΔt）公式的说明祥见本站的压力表温度影响误差计算工具下部的网页附件。

技术要求 9.精密压力表的超（静）压试验。测量上限为～6MP的精密压力表应能承受其测量上限值的125%的负荷，且持续h的超压试验；测量上限为10～60MP的精密压力表应能承受其测量上限值的115%的负荷，且持续h的超压试验；测量上限≥100MP的精密压力表应能承受其测量上限值的80～90%的负荷，且持续4/h的静压试验。

技术要求 10.精密压力表的交变压力试验。测量上限≤60MP（包括）的精密压力表应能承受其测量上限值的（20±5）%～（75±5）%范围内，幅度不小于精密压力表量程的50%、每分钟60±5次、往复20,000次的交变压力试验；测量上限≥100MP的精密压力表应能承受其测量上限值的（20±5）%～（75±5）%范围内，幅度不小于精密压力表量程的50%、每分钟30～60次、往复20,000次的交变压力试验。

技术要求 11.精密压力表的指示装置。
