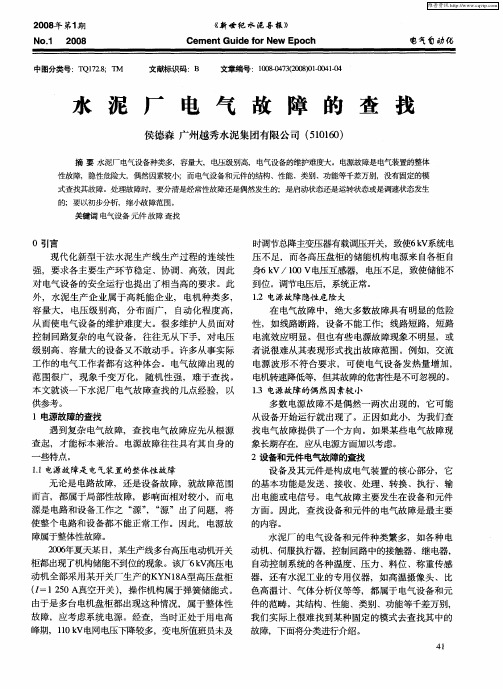

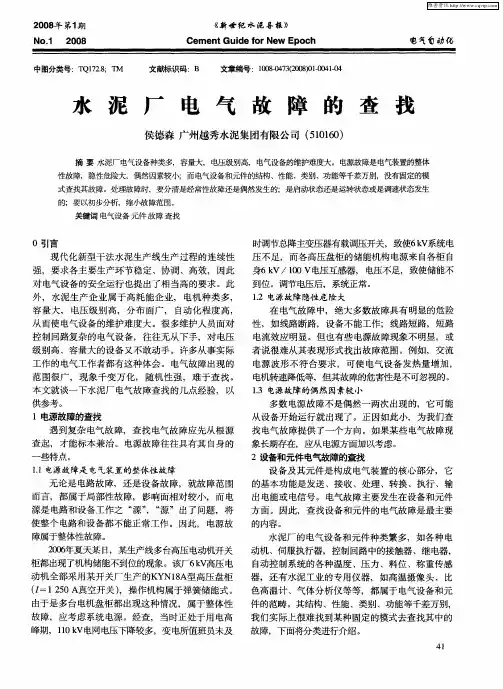

摘要水泥厂电气设备种类多，容量大，电压级别高，电气设备的维护难度大。电源故障是电气装置的整体性故障，隐性危险大，偶然因素较小；而电气设备和元件的结构、性能、类别、功能等千差万别，没有固定的模式查找其故障。处理故障时，要分清是经常性故障还是偶然发生的；是启动状态还是运转状态或是调速状态发生的；要以初步分析，缩小故障范围。 1.电源故障的查找电源故障，在电气故障中，绝大多数故障具有明显的危险性，如线路断路，设备不能工作；线路短路，短路电流效应明显。但也有些电源故障现象不明显，或者说很难从其表现形式找出故障范围。例如，交流电源波形不符合要求，可使电气设备发热量增加，电机转速降低等，但其故障的危害性是不可忽视的。 2.设备和元件电气故障的查找设备及其元件是构成电气装置的核心部分，它的基本功能是发送、接收、处理、转换、执行、输出电能或电信号。电气故障主要发生在设备和元件方面。因此，查找设备和元件的电气故障是最主要的内容。水泥厂的电气设备和元件种类繁多，如各种电动机、伺服执行器，控制回路中的接触器、继电器，自动控制系统的各种温度、压力、料位、称重传感器，还有水泥工业的专用仪器，如高温摄像头、比色高温计、气体分析仪等等，都属于电气设备和元件的范畴。其结构、性能、类别、功能等千差万别，我们实际上很难找到某种固定的模式去查找其中的故障，下面将分类进行介绍。 2.1自动化控制方面 2.1.1信号分类各控制站接收和发出的信号基本上分为两大类：数字量(开关)信号(DI、DO)和模拟量信号(AIAO)。数字量信号主要包括：现场各MCC控制柜的如“中央就选择、备妥、运行反馈、故障、限位、测速(皮带机还有跑偏和拉绳)、执行器的限位、力矩，挡板位置、各种探测器报警、现场各温度开关、压力开关、‘料位开关’’等；模拟量信号(一般为O～10 V或4～20 mA)包括：速度、温度、压

力、流量、液位、料位、行程、挡板执行器开度、气体分析仪的气体含量、各类秤(皮带秤、转子秤、托辊秤、料仓、地磅)的称重量、喂料量等量。2.1.2故障的查找对于水泥生产这一行业，在某些场合不免会有粉尘、振动、高温等环境因素的影响，并且现场信号多由各类接触器、中间继电器、测速、各种类型用途的开关、各测量仪器仪表等所产生，它们长时间在恶劣的工作环境中工作难免出问题，当出现故障时应着重从两方面查找。 2.1.2.1数字量信号故障的查找首先应检查供电电源、控制电源是否正常；根据故障现象和中控室提供的故障信息综合分析，重点检查该设备启停条件和软、硬连锁条件是否具备；该设备控制柜内元件的触点、接点等接触是否完好，逻辑控制回路是否完好，接线是否松动；现场控制站内的I／O端子接线是否松动，控制信号是否发出、信号保险是否熔断；如是压力、流量或温度开关，还要检查核实现场真实数值是否达到动作要求；如果是现场智能设备或仪表，还需就地检查有否故障、报警信息、各项参数设置是否正确无误；现场设备是否是故障导致不能启动，保护装置是否动作。相信在深入了解设备控制原理的基础上，结合经验并依据以上原则，数字量信号故障是较容易查找的。 2.1.2.2模拟量信号故障的查找 (1)对于反应为不准确的信号，如温度，要检查热阻、热偶的插入深度、位置、表面是否结皮、接线是否松动、锈蚀等；若是压力、流量信号，还要检查测量管路是否堵塞、泄漏、各阀门位置、变送器是否良好等；如是重量、速度、料位等信号，要检查传感器是否良好，接线是否正确紧固，设置是否正确等；若为电参数信号，则检查各电压、电流互感器、变送器是否正常；同时由于受工作环境影响和电磁干扰等，各类现场仪表不免存在着或大或小的飘移，这需要定期进行校验、整定或补偿调整等，并且要屏蔽干扰。(2)对于反应错误、故障、无指示的信号，要重点检查现场电源、

接线端子、线路或电缆是否断线，测量设备是否完好，参数设置是否正确，是否实际存在超量程的问题，各类传感器是否损坏等等。由于模拟信号相对于数字量信号而言，检测和处理过程复杂，设备也相对复杂，并且抗干扰能力差，更易受到工作环境的直接影响，因此处理起来较为困难。但随着电子技术的发展，现场仪表设备性能不断提高，功能日益强大，现在的现场仪器仪表多具数字化与智能化，具备自诊断功能，使得维修维护变得方便、快捷。 2.2现场电气设备方面 2.2.1外部设备故障造成的异步电动机故障的查找异步电动机的外部设备种类繁多，它们的故障都有可能引起电机本身的损坏。例如，负载故障可能造成电机启动困难、运行负载过重、发热、振动，严重时甚至烧毁电动机。水泥厂由于粉尘量大，电接触故障是平日里维修量最大，又是查找最难的故障之一。如主触点“虚接"，这类故障往往会导致电机缺相运行，严重发热以至烧毁；而主触点“烧蚀而粘连"会导致不能释放，使停机设备带电并在设备启动时可能引起相间弧光短路，给人身安全和系统运行带来严重危害。 2.2.2异步电动机本身故障的查找电动机本身的故障包括：轴承损坏，严重时可能造成转子扫膛、绕组接地、绕组断路、绕组短路、线圈接错、转子断条(对于绕线转子，还有转子绕组断线、短路、转子集电环及电刷故障等)。水泥厂异步电动机本身的故障往往是由于环境恶劣、维修保养不及时造成的。判断一台电动机是否出了故障以及故障出在哪里，通常应检查电动机的工作电流、温升、转速、响声、气味、绝缘电阻、直流电阻及电感等等。 2.2.3安装不合理电气故障的查找电气设备要想正常工作，除了设备本身质量外，合理的选材安装也至关重要。例如，一条电力线路为了输送足够大的电能，其导线截面积、线路的绝缘强度和机械强度等必须满足一定的要求，才能克服外部和内部各种因素的不良影响，保证线路安全运行，不出

或少出故障。各种生产厂的设备种类很多，维护很难，水泥厂的故障不单是这些，但是这些是基本的故障，还是要能检测和排除的。摘要水泥厂电气设备种类多，容量大，电压级别高，电气设备的维护难度大。电源故障是电气装置的整体性故障，隐性危险大，偶然因素较小；而电气设备和元件的结构、性能、类别、功能等千差万别，没有固定的模式查找其故障。处理故障时，要分清是经常性故障还是偶然发生的；是启动状态还是运转状态或是调速状态发生的；要以初步分析，缩小故障范围。 1.电源故障的查找电源故障，在电气故障中，绝大多数故障具有明显的危险性，如线路断路，设备不能工作；线路短路，短路电流效应明显。但也有些电源故障现象不明显，或者说很难从其表现形式找出故障范围。例如，交流电源波形不符合要求，可使电气设备发热量增加，电机转速降低等，但其故障的危害性是不可忽视的。 2.设备和元件电气故障的查找设备及其元件是构成电气装置的核心部分，它的基本功能是发送、接收、处理、转换、执行、输出电能或电信号。电气故障主要发生在设备和元件方面。因此，查找设备和元件的电气故障是最主要的内容。水泥厂的电气设备和元件种类繁多，如各种电动机、伺服执行器，控制回路中的接触器、继电器，自动控制系统的各种温度、压力、料位、称重传感器，还有水泥工业的专用仪器，如高温摄像头、比色高温计、气体分析仪等等，都属于电气设备和元件的范畴。其结构、性能、类别、功能等千差万别，我们实际上很难找到某种固定的模式去查找其中的故障，下面将分类进行介绍。 2.1自动化控制方面 2.1.1信号分类各控制站接收和发出的信号基本上分为两大类：数字量(开关)信号(DI、DO)和模拟量信号(AIAO)。数字量信号主要包括：现场各MCC控制柜的如“中央就选择、备妥、运行反馈、故障、限位、测速(皮带机还有跑偏和拉绳)、执行器的限位、力矩，挡板位置、各
