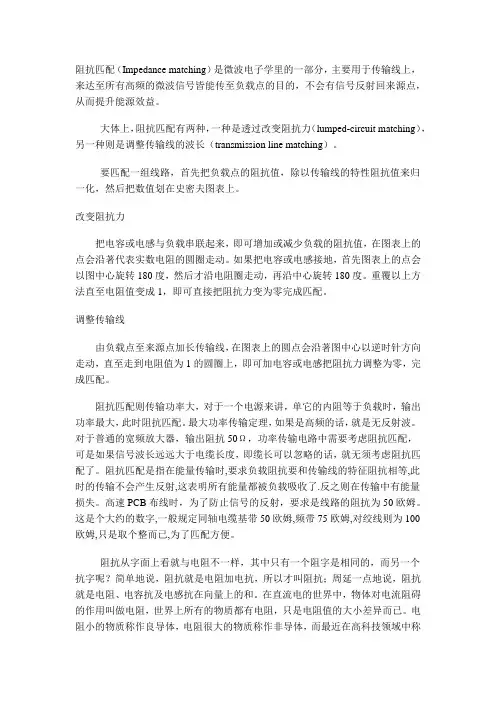

阻抗匹配(Impedance matching)是微波电子学里的一部分,主要用于传输线上,来达至所有高频的微波信号皆能传至负载点的目的,不会有信号反射回来源点,从而提升能源效益。
大体上,阻抗匹配有两种,一种是透过改变阻抗力(lumped-circuit matching),另一种则是调整传输线的波长(transmission line matching)。
要匹配一组线路,首先把负载点的阻抗值,除以传输线的特性阻抗值来归一化,然后把数值划在史密夫图表上。
改变阻抗力把电容或电感与负载串联起来,即可增加或减少负载的阻抗值,在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地,首先图表上的点会以图中心旋转180度,然后才沿电阻圈走动,再沿中心旋转180度。
重覆以上方法直至电阻值变成1,即可直接把阻抗力变为零完成匹配。
调整传输线由负载点至来源点加长传输线,在图表上的圆点会沿著图中心以逆时针方向走动,直至走到电阻值为1的圆圈上,即可加电容或电感把阻抗力调整为零,完成匹配。
阻抗匹配则传输功率大,对于一个电源来讲,单它的内阻等于负载时,输出功率最大,此时阻抗匹配。
最大功率传输定理,如果是高频的话,就是无反射波。
对于普通的宽频放大器,输出阻抗50Ω,功率传输电路中需要考虑阻抗匹配,可是如果信号波长远远大于电缆长度,即缆长可以忽略的话,就无须考虑阻抗匹配了。
阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。
高速PCB布线时,为了防止信号的反射,要求是线路的阻抗为50欧姆。
这是个大约的数字,一般规定同轴电缆基带50欧姆,频带75欧姆,对绞线则为100欧姆,只是取个整而已,为了匹配方便。
阻抗从字面上看就与电阻不一样,其中只有一个阻字是相同的,而另一个抗字呢?简单地说,阻抗就是电阻加电抗,所以才叫阻抗;周延一点地说,阻抗就是电阻、电容抗及电感抗在向量上的和。

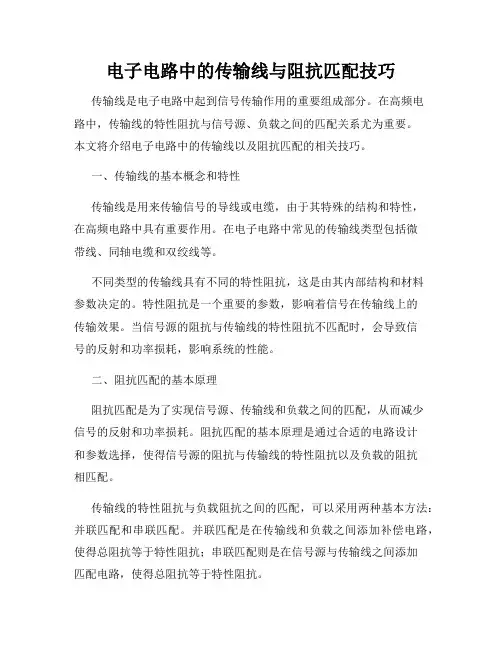

电子电路中的传输线与阻抗匹配技巧传输线是电子电路中起到信号传输作用的重要组成部分。
在高频电路中,传输线的特性阻抗与信号源、负载之间的匹配关系尤为重要。
本文将介绍电子电路中的传输线以及阻抗匹配的相关技巧。
一、传输线的基本概念和特性传输线是用来传输信号的导线或电缆,由于其特殊的结构和特性,在高频电路中具有重要作用。
在电子电路中常见的传输线类型包括微带线、同轴电缆和双绞线等。
不同类型的传输线具有不同的特性阻抗,这是由其内部结构和材料参数决定的。
特性阻抗是一个重要的参数,影响着信号在传输线上的传输效果。
当信号源的阻抗与传输线的特性阻抗不匹配时,会导致信号的反射和功率损耗,影响系统的性能。
二、阻抗匹配的基本原理阻抗匹配是为了实现信号源、传输线和负载之间的匹配,从而减少信号的反射和功率损耗。
阻抗匹配的基本原理是通过合适的电路设计和参数选择,使得信号源的阻抗与传输线的特性阻抗以及负载的阻抗相匹配。
传输线的特性阻抗与负载阻抗之间的匹配,可以采用两种基本方法:并联匹配和串联匹配。
并联匹配是在传输线和负载之间添加补偿电路,使得总阻抗等于特性阻抗;串联匹配则是在信号源与传输线之间添加匹配电路,使得总阻抗等于特性阻抗。
三、阻抗匹配的常用技巧1. 使用匹配电路:对于特定的传输线和负载阻抗,可以设计并添加串联或并联的匹配电路,实现阻抗匹配。
2. 使用阻抗转换器:阻抗转换器是一种常用的阻抗匹配技巧。
它可以将信号源的阻抗与传输线的特性阻抗进行转换,从而实现阻抗的匹配。
3. 使用特性阻抗匹配:选择合适的传输线特性阻抗,使其与信号源和负载的阻抗相匹配,减少反射和功率损耗。
4. 使用负载匹配网络:在负载端添加匹配网络,将传输线的特性阻抗转换为负载所需的阻抗。
5. 考虑信号源和负载的阻抗变化:在设计电子电路时,需要考虑信号源和负载阻抗的变化范围,以便选择合适的阻抗匹配技巧。
四、阻抗匹配的实例分析以微带线作为传输线,讨论其阻抗匹配的实例。

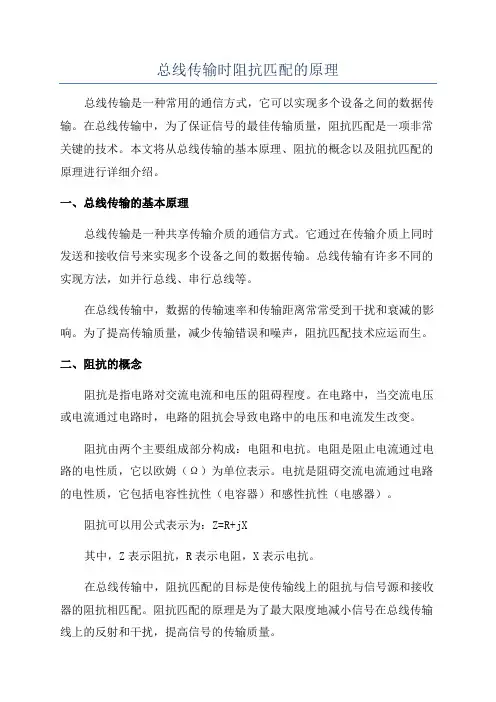

总线传输时阻抗匹配的原理总线传输是一种常用的通信方式,它可以实现多个设备之间的数据传输。
在总线传输中,为了保证信号的最佳传输质量,阻抗匹配是一项非常关键的技术。
本文将从总线传输的基本原理、阻抗的概念以及阻抗匹配的原理进行详细介绍。
一、总线传输的基本原理总线传输是一种共享传输介质的通信方式。
它通过在传输介质上同时发送和接收信号来实现多个设备之间的数据传输。
总线传输有许多不同的实现方法,如并行总线、串行总线等。
在总线传输中,数据的传输速率和传输距离常常受到干扰和衰减的影响。
为了提高传输质量,减少传输错误和噪声,阻抗匹配技术应运而生。
二、阻抗的概念阻抗是指电路对交流电流和电压的阻碍程度。
在电路中,当交流电压或电流通过电路时,电路的阻抗会导致电路中的电压和电流发生改变。
阻抗由两个主要组成部分构成:电阻和电抗。
电阻是阻止电流通过电路的电性质,它以欧姆(Ω)为单位表示。
电抗是阻碍交流电流通过电路的电性质,它包括电容性抗性(电容器)和感性抗性(电感器)。
阻抗可以用公式表示为:Z=R+jX其中,Z表示阻抗,R表示电阻,X表示电抗。
在总线传输中,阻抗匹配的目标是使传输线上的阻抗与信号源和接收器的阻抗相匹配。
阻抗匹配的原理是为了最大限度地减小信号在总线传输线上的反射和干扰,提高信号的传输质量。
阻抗匹配可以通过两种方法实现:电气调节和机械调节。
1.电气调节:电气调节是通过改变传输线和信号源/接收器之间的电气特性来实现阻抗匹配的。
其中一个常用的方法是在传输线上添加终端电阻。
终端电阻与传输线上的特性阻抗相等,可以有效地消除信号在传输线上的反射。
2.机械调节:机械调节是通过改变传输线上的物理特性来实现阻抗匹配的。
其中一个常用的方法是调节传输线的长度,使其与信号的波长相匹配。
通过这种方式,可以减小信号在传输线上的反射和损耗,提高信号的传输质量。
阻抗匹配的具体实现方法有很多种,例如使用匹配网络、负载均衡器、缓冲放大器等。
不同的应用场景和传输要求需要选择不同的阻抗匹配技术。

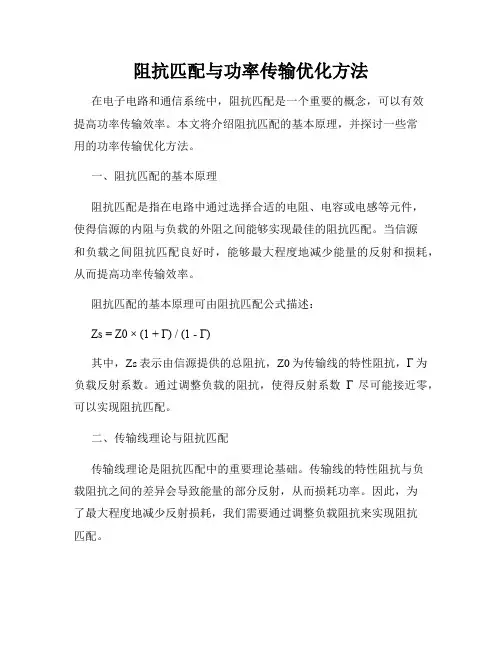

阻抗匹配与功率传输优化方法在电子电路和通信系统中,阻抗匹配是一个重要的概念,可以有效提高功率传输效率。
本文将介绍阻抗匹配的基本原理,并探讨一些常用的功率传输优化方法。
一、阻抗匹配的基本原理阻抗匹配是指在电路中通过选择合适的电阻、电容或电感等元件,使得信源的内阻与负载的外阻之间能够实现最佳的阻抗匹配。
当信源和负载之间阻抗匹配良好时,能够最大程度地减少能量的反射和损耗,从而提高功率传输效率。
阻抗匹配的基本原理可由阻抗匹配公式描述:Zs = Z0 × (1 + Γ) / (1 - Γ)其中,Zs表示由信源提供的总阻抗,Z0为传输线的特性阻抗,Γ为负载反射系数。
通过调整负载的阻抗,使得反射系数Γ尽可能接近零,可以实现阻抗匹配。
二、传输线理论与阻抗匹配传输线理论是阻抗匹配中的重要理论基础。
传输线的特性阻抗与负载阻抗之间的差异会导致能量的部分反射,从而损耗功率。
因此,为了最大程度地减少反射损耗,我们需要通过调整负载阻抗来实现阻抗匹配。
常用的传输线类型包括同轴电缆、微带线和带状线等。
对于同轴电缆,一种常用的优化方法是通过调整电缆的特性阻抗和负载阻抗之间的比例关系来实现阻抗匹配。
对于微带线和带状线,其特性阻抗可以通过变换线宽和介质厚度等参数来调整,从而实现阻抗匹配。
三、功率传输优化方法为了进一步提高功率传输效率,除了进行阻抗匹配外,还可以采用一些其他方法进行优化。
1. 变压器耦合阻抗匹配:通过变压器实现阻抗变化,将高阻抗转换为低阻抗或者反之,以实现阻抗匹配。
2. 负载调整网络:引入负载调整网络,通过调整网络中的元件参数,使得整体电路的阻抗与负载相匹配。
3. 调谐网络:通过调谐网络中元件的参数来调节电路的谐振频率,以实现阻抗匹配。
4. 反馈系统:通过引入反馈系统,可以实时监测和调整负载的阻抗,从而实现动态的阻抗匹配。
这些方法可根据具体应用场景的需求进行选用,以达到最优的功率传输效率。
结论阻抗匹配是电子电路和通信系统中重要的技术,能够有效提高功率传输效率。

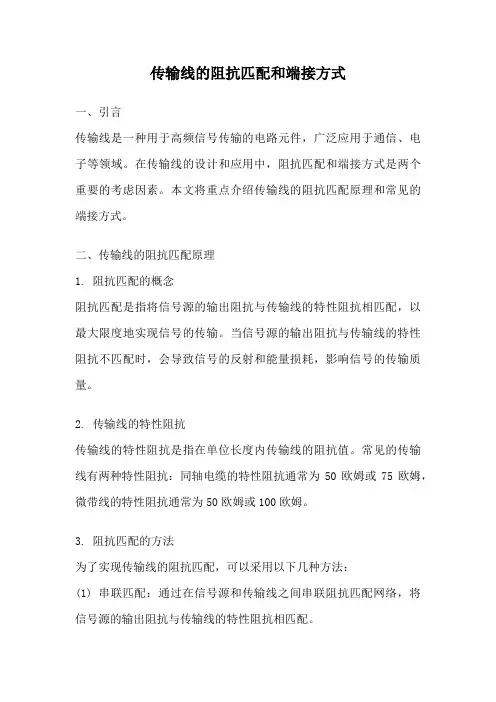

传输线的阻抗匹配和端接方式一、引言传输线是一种用于高频信号传输的电路元件,广泛应用于通信、电子等领域。
在传输线的设计和应用中,阻抗匹配和端接方式是两个重要的考虑因素。
本文将重点介绍传输线的阻抗匹配原理和常见的端接方式。
二、传输线的阻抗匹配原理1. 阻抗匹配的概念阻抗匹配是指将信号源的输出阻抗与传输线的特性阻抗相匹配,以最大限度地实现信号的传输。
当信号源的输出阻抗与传输线的特性阻抗不匹配时,会导致信号的反射和能量损耗,影响信号的传输质量。
2. 传输线的特性阻抗传输线的特性阻抗是指在单位长度内传输线的阻抗值。
常见的传输线有两种特性阻抗:同轴电缆的特性阻抗通常为50欧姆或75欧姆,微带线的特性阻抗通常为50欧姆或100欧姆。
3. 阻抗匹配的方法为了实现传输线的阻抗匹配,可以采用以下几种方法:(1) 串联匹配:通过在信号源和传输线之间串联阻抗匹配网络,将信号源的输出阻抗与传输线的特性阻抗相匹配。
(2) 并联匹配:通过在传输线的末端并联阻抗匹配网络,将传输线的特性阻抗与负载的输入阻抗相匹配。
(3) 变压器匹配:通过变压器将信号源的输出阻抗转换为传输线的特性阻抗,实现阻抗的匹配。
三、传输线的端接方式1. 开路端接开路端接是指将传输线的末端断开,使信号无法继续传输。
开路端接适用于需要终止信号传输的场景,例如信号的接收端。
2. 短路端接短路端接是指将传输线的末端短接在一起,使信号在传输线内部发生反射。
短路端接适用于需要将信号反射回传输线的场景,例如信号的发射端。
3. 负载端接负载端接是指将传输线的末端连接到特定的负载电路上,使信号能够被负载电路正确接收。
负载端接可以是阻抗匹配网络、天线等。
4. 开路-短路混合端接开路-短路混合端接是指将传输线的末端同时接入开路和短路,使信号在传输线内部发生反射和终止。
这种端接方式可以用于某些特殊的应用场景,例如信号的测试和测量。
四、结论传输线的阻抗匹配和端接方式是确保信号传输质量的关键因素。

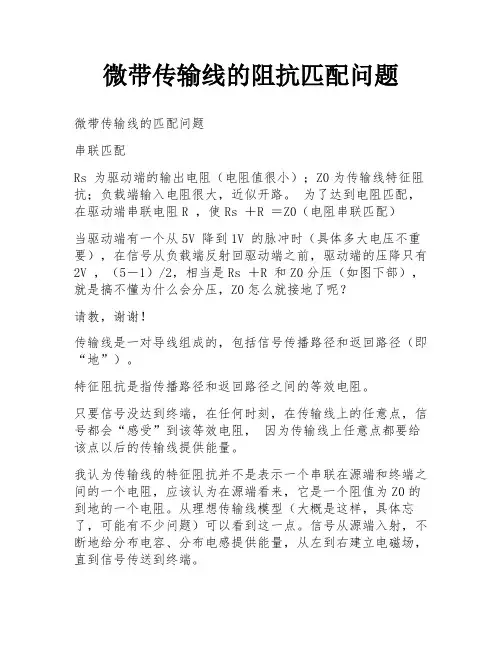

微带传输线的阻抗匹配问题微带传输线的匹配问题串联匹配Rs 为驱动端的输出电阻(电阻值很小);Z0为传输线特征阻抗;负载端输入电阻很大,近似开路。
为了达到电阻匹配,在驱动端串联电阻R ,使Rs +R =Z0(电阻串联匹配)当驱动端有一个从5V 降到1V 的脉冲时(具体多大电压不重要),在信号从负载端反射回驱动端之前,驱动端的压降只有2V ,(5-1)/2,相当是Rs +R 和Z0分压(如图下部),就是搞不懂为什么会分压,Z0怎么就接地了呢?请教,谢谢!传输线是一对导线组成的,包括信号传播路径和返回路径(即“地”)。
特征阻抗是指传播路径和返回路径之间的等效电阻。
只要信号没达到终端,在任何时刻,在传输线上的任意点,信号都会“感受”到该等效电阻,因为传输线上任意点都要给该点以后的传输线提供能量。
我认为传输线的特征阻抗并不是表示一个串联在源端和终端之间的一个电阻,应该认为在源端看来,它是一个阻值为Z0的到地的一个电阻。
从理想传输线模型(大概是这样,具体忘了,可能有不少问题)可以看到这一点。
信号从源端入射,不断地给分布电容、分布电感提供能量,从左到右建立电磁场,直到信号传送到终端。
并联匹配上面我说的只是源端的情况。
下面说说终端的情况。
信号传到终端时,根据负载的不同,情况不同。
当负载阻抗等于特征阻抗时,信号被负载完全吸收,不会发生反射;当负载阻抗大于特征阻抗时,会有一个电压为正的反射信号,一种典型情况是终端开路,这时反射电压等于入射电压,即全反射;负载阻抗大于特征阻抗时,会有一个电压为负的反射信号,一种典型情况是终端短路,这时反射电压等于负的入射电压。
反射电压和入射电压会在终端叠加,所以当终端负载阻抗很大时,会有信号过冲。
为了抑制信号的反射,需要做阻抗匹配。
所谓的阻抗匹配,就是使得传输线的终端负载等于特征阻抗。
匹配有两种方法:1. 源端串联匹配方法。
这种匹配方法实际上是在传输线上入射一半的信号电压,当信号传到终端时,由于负载阻抗非常大,近似于开路,信号在终端发生全反射,反射电压加上入射电压就等于信号原来的电压了。
不同宽度电阻的匹配方法

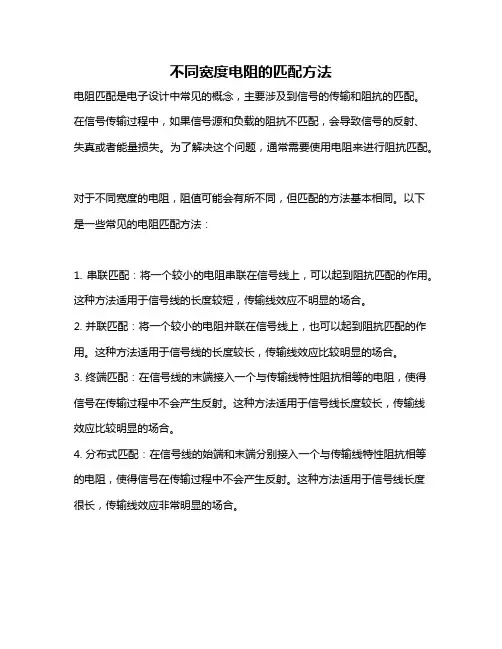

电阻匹配是电子设计中常见的概念,主要涉及到信号的传输和阻抗的匹配。
在信号传输过程中,如果信号源和负载的阻抗不匹配,会导致信号的反射、失真或者能量损失。
为了解决这个问题,通常需要使用电阻来进行阻抗匹配。
对于不同宽度的电阻,阻值可能会有所不同,但匹配的方法基本相同。
以下是一些常见的电阻匹配方法:
1. 串联匹配:将一个较小的电阻串联在信号线上,可以起到阻抗匹配的作用。
这种方法适用于信号线的长度较短,传输线效应不明显的场合。
2. 并联匹配:将一个较小的电阻并联在信号线上,也可以起到阻抗匹配的作用。
这种方法适用于信号线的长度较长,传输线效应比较明显的场合。
3. 终端匹配:在信号线的末端接入一个与传输线特性阻抗相等的电阻,使得信号在传输过程中不会产生反射。
这种方法适用于信号线长度较长,传输线效应比较明显的场合。
4. 分布式匹配:在信号线的始端和末端分别接入一个与传输线特性阻抗相等的电阻,使得信号在传输过程中不会产生反射。
这种方法适用于信号线长度很长,传输线效应非常明显的场合。
需要注意的是,电阻匹配的方法需要根据具体的应用场景和电路参数来选择,例如信号的频率、功率、传输线的长度和材料等。
同时,电阻的精度和稳定性也需要考虑,以确保匹配的效果能够满足系统的要求。

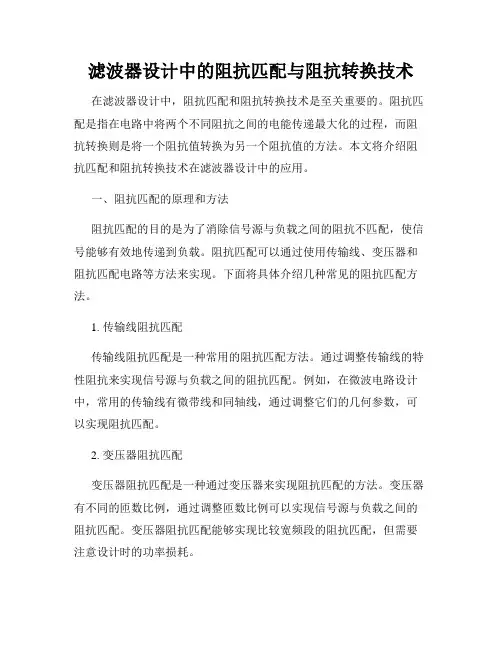

滤波器设计中的阻抗匹配与阻抗转换技术在滤波器设计中,阻抗匹配和阻抗转换技术是至关重要的。
阻抗匹配是指在电路中将两个不同阻抗之间的电能传递最大化的过程,而阻抗转换则是将一个阻抗值转换为另一个阻抗值的方法。
本文将介绍阻抗匹配和阻抗转换技术在滤波器设计中的应用。
一、阻抗匹配的原理和方法阻抗匹配的目的是为了消除信号源与负载之间的阻抗不匹配,使信号能够有效地传递到负载。
阻抗匹配可以通过使用传输线、变压器和阻抗匹配电路等方法来实现。
下面将具体介绍几种常见的阻抗匹配方法。
1. 传输线阻抗匹配传输线阻抗匹配是一种常用的阻抗匹配方法。
通过调整传输线的特性阻抗来实现信号源与负载之间的阻抗匹配。
例如,在微波电路设计中,常用的传输线有微带线和同轴线,通过调整它们的几何参数,可以实现阻抗匹配。
2. 变压器阻抗匹配变压器阻抗匹配是一种通过变压器来实现阻抗匹配的方法。
变压器有不同的匝数比例,通过调整匝数比例可以实现信号源与负载之间的阻抗匹配。
变压器阻抗匹配能够实现比较宽频段的阻抗匹配,但需要注意设计时的功率损耗。
3. 阻抗匹配电路阻抗匹配电路是一种通过电路元件来实现阻抗匹配的方法。
常见的阻抗匹配电路有L型匹配电路和π型匹配电路。
L型匹配电路是由一个电感和一个电容组成,而π型匹配电路则是由一个电感和两个电容组成。
通过合理选择电感和电容的参数,可以实现阻抗的精确匹配。
二、阻抗转换的原理和方法阻抗转换是指将一个阻抗值转换为另一个阻抗值的过程。
在滤波器设计中,经常需要将滤波器的输入阻抗转换为输出阻抗,或者将输出阻抗转换为负载阻抗。
下面将介绍几种常用的阻抗转换方法。
1. 阻抗转换器阻抗转换器是一种能够将输入阻抗转换为输出阻抗的电路。
常见的阻抗转换器有共源共栅极电路、共发射极共基极电路等。
通过合理选择电路的参数,可以实现输入阻抗与输出阻抗之间的阻抗转换。
2. 负载变换器负载变换器是一种能够将输出阻抗转换为负载阻抗的电路。
通过合理选择变换器的参数,可以使输出阻抗与负载阻抗匹配,从而实现信号传输的最优化。
传输线阻抗匹配的方法传输线阻抗匹配是一种将信号源的阻抗与传输线的特性阻抗相匹配的技术,以确保信号在传输线上的有效传输。
传输线阻抗匹配可以减少信号的反射和损耗,提高传输线的性能。
在本文中,我将介绍一些常见的传输线阻抗匹配方法。
1.使用双端线:双端线是一种具有平衡传输线结构的线缆,它可以减少信号的干扰和反射。
双端线具有相等的正负导体,因此可以提供较低的传输线阻抗。
通过选择适当的双端线型号和长度,可以实现信号源和传输线之间的阻抗匹配。
2.使用变压器:变压器是一种常见的传输线阻抗匹配方法。
变压器可以通过改变线圈的绕制比例来改变电压和电流的比例。
在传输线阻抗匹配中,变压器可以用来降低信号源的阻抗,使其与传输线的特性阻抗相匹配。
变压器的匝数比可以根据需要进行计算和选择。
3.使用串联电阻:串联电阻也是一种常见的传输线阻抗匹配方法。
串联电阻可以通过改变电流和电压之间的比例来改变信号源的阻抗值。
串联电阻可以在传输线和信号源之间放置,以实现阻抗匹配。
选择合适的串联电阻阻值可以确保信号源的阻抗与传输线的特性阻抗相匹配。
4.使用并联电容或电感:并联电容和电感是常见的传输线阻抗匹配方法。
并联电容可以通过改变电压和电荷之间的比例来改变信号源的阻抗值。
并联电感则可以通过改变电流和磁通之间的比例来改变信号源的阻抗值。
在传输线阻抗匹配中,选择合适的并联电容或电感值可以实现阻抗匹配。
5.使用平面波封装技术:平面波封装(PWB)技术是一种用于匹配传输线阻抗的高级技术。
PWB技术将传输线和信号源直接集成到印刷电路板上,从而减少了传输线和信号源之间的不匹配问题。
通过合理设计和制造印刷电路板,可以实现传输线阻抗和信号源阻抗的匹配。
总结起来,传输线阻抗匹配是一种确保信号源和传输线之间阻抗匹配的技术。
传输线阻抗匹配可以通过双端线、变压器、串联电阻、并联电容或电感以及平面波封装等方法实现。
选择合适的匹配方法取决于具体的应用需求和系统设计。
传输线阻抗匹配可以提高系统性能,减少信号损失和反射,确保信号的有效传输。
传输线阻抗匹配方法匹配阻抗的端接有多种方式,包括并联终端匹配、串联终端匹配、戴维南终端匹配、AC终端匹配、肖特基二极管终端匹配。
1.并联终端匹配并联终端匹配是最简单的终端匹配技术,通过一个电阻R将传输线的末端接到地或者接到V CC上.电阻R的值必须同传输线的特征阻抗Z0匹配,以消除信号的反射。
终端匹配到V CC可以提高驱动器的源的驱动能力,而终端匹配到地则可以提高电流的吸收能力.并联终端匹配技术突出的优点就是这种类型终端匹配技术的设计和应用简便易行,在这种终端匹配技术中仅需要一个额外的元器件;这种技术的缺点在于终端匹配电阻会带来直流功率消耗。
另外并联终端匹配技术也会使信号的逻辑高输出电平的情况退化.将TTL输出终端匹配到地会降低V OH的电平值,从而降低了接收器输入端对噪声的免疫能力。
对长走线进行并联终端匹配后仿真,波形如下:2.串联终端匹配串联终端匹配技术是在驱动器输出端和信号线之间串联一个电阻,是一种源端的终端匹配技术。
驱动器输出阻抗R0以及电阻R值的和必须同信号线的特征阻抗Z0匹配。
对于这种类型的终端匹配技术,由于信号会在传输线、串联匹配电阻以及驱动器的阻抗之间实现信号电压的分配,因而加在信号线上的电压实际只有一半的信号电压。
而在接收端,由于信号线阻抗和接收器阻抗的不匹配,通常情况下,接收器的输入阻抗更高,因而会导致大约同样幅度值信号的反射,称之为附加的信号波形。
因而接收器会马上看到全部的信号电压(附加信号和反射信号之和),而附加的信号电压会向驱动端传递。
然而不会出现进一步的信号反射,这是因为串联的匹配电阻在接收器端实现了反射信号的终端匹配。
串联终端匹配技术的优点是这种匹配技术仅仅为系统中的每一个驱动器增加一个电阻元件,而且相对于其它的电阻类型终端匹配技术来说,串联终端匹配技术中匹配电阻的功耗是最小的,而且串联终端匹配技术不会给驱动器增加任何额外的直流负载,也不会在信号线与地之间引入额外的阻抗。
传输线特征阻抗传输线特征阻抗是指电缆或导线对于传输信号的电阻、电感和电容的总和,通常用单位长度的欧姆数表示。
在高速数字信号传输中,传输线特征阻抗的匹配是非常重要的,因为它可以确保信号的正确传输,并最大化信号的带宽。
一、传输线特征阻抗概述1.1 什么是传输线特征阻抗?1.2 为什么需要考虑传输线特征阻抗?1.3 如何计算传输线特征阻抗?二、影响传输线特征阻抗的因素2.1 电缆材料2.2 电缆几何形状2.3 电缆屏蔽2.4 环境温度三、匹配传输线特征阻抗的方法3.1 使用适当的连接器和接头3.2 使用合适的终端接口3.3 使用合适的终端负载四、应用实例分析:高速数字信号传输中的匹配问题4.1 高速差分信号传输中如何匹配传输线特征阻抗?4.2 如何避免反射和串扰?五、传输线特征阻抗的测试5.1 传输线特征阻抗的测试方法5.2 测试结果分析和处理六、总结与展望6.1 总结传输线特征阻抗的重要性和影响因素6.2 展望未来传输线特征阻抗匹配技术的发展趋势一、传输线特征阻抗概述1.1 什么是传输线特征阻抗?传输线是指用于在电路中传送信号的导体,如电缆、微带电路和同轴电缆等。
当信号通过导体时,它会遇到导体内部的电阻、电感和电容等参数,这些参数会影响信号的传播速度和衰减。
因此,我们需要一个参数来描述导体对于信号的总体影响,这个参数就是传输线特征阻抗。
传输线特征阻抗通常用单位长度(米或英尺)的欧姆数表示。
例如,在50欧姆同轴电缆中,每米长度内有50欧姆的特征阻抗。
1.2 为什么需要考虑传输线特征阻抗?在高速数字信号传输中,如果信号源与负载之间没有匹配的传输线特征阻抗,信号就会反射回源端并产生干扰。
这种干扰会导致信号失真、时钟抖动和误码率增加等问题。
因此,匹配传输线特征阻抗是确保信号正确传输的关键。
此外,传输线特征阻抗还可以最大化信号的带宽,并减小信号衰减和串扰等问题。
因此,在设计高速数字电路时,必须考虑匹配传输线特征阻抗。
传输线阻抗匹配的方法
传输线简介传输线(transmission line)输送电磁能的线状结构的设备。
它是电信系统的重要组成部分,用来把载有信息的电磁波,沿着传输线规定的路由自一点输送到另一点。
以横电磁(TEM)模的方式传送电能和(或)电信号的导波结构。
传输线的特点是其横向尺寸远小于工作波长。
主要结构型式有平行双导线、平行多导线、同轴线、带状线,以及工作于准TEM模的微带线等,它们都可借助简单的双导线模型进行电路分析。
各种传输TE模、TM模,或其混合模的波导都可认为是广义的传输线。
波导中电磁场沿传播方向的分布规律与传输线上的电压、电流情形相似,可用等效传输线的观点分析。
传输线的特性传输线的均匀性
传输导体横截面的形状、使用的材料、导体间的间隔和导体周围的介质,在线路的全部长度上都保持均匀不变的,称为均匀传输线。
否则便叫做不均匀传输线。
均匀传输线的一次参数均匀地分布于整个传输线上,其数值不随考察点的位置而变化。
传输线在制造和建筑过程中可能出现的偏差,都规定有必要的允许范围。
如果出现的不均匀性偏差不超过这些规定,都可以看作是均匀传输线。
性能参数
通常用衰减系数、相移系数、特性阻抗,或与之相对应的其它参数来描述。
其数值仅与传输线的结构、几何尺寸、制造传输线使用的材料、工作波长(或工作频率)有关,见表。
传输线阻抗匹配的方法匹配阻抗的端接有多种方式,包括并联终端匹配、串联终端匹配、戴维南终端匹配、AC终端匹配、肖特基二极管终端匹配。
1、并联终端匹配
并联终端匹配是最简单的终端匹配技术,通过一个电阻R将传输线的末端接到地或者接到VCC上。
电阻R的值必须同传输线的特征阻抗Z0匹配,以消除信号的反射。
终端匹配到VCC可以提高驱动器的源的驱动能力,而终端匹配到地则可以提高电流的吸收能力。
