汽车发动机缸体检测

473铸铁缸体外观缺陷验收标准（第一版）1.概述1.1适用范围本标准适用于奇瑞汽车股份有限公司发动机公司473F缸体毛坯和总成的外观缺陷验收。

1.2检验方法按要求100％进行目测检查。

检验项目主要有：裂纹、疏松、冷隔、缩孔、气孔、砂眼、磕碰、划痕等缺陷；评价结果有：零件可以使用零件可以返修零件报废1.3缺陷描述如没有特别偏差定义，缺陷允许的原则性限制（尤其是气孔和缩孔）：――缺陷必须有一个可见的基底，深度不可以大于2mm。

――每个方向上不可以大于3mm。

――两个缺陷位置之间的最小间距5mm。

――缺陷的聚集（凹穴及气孔群）的零件是废品；所有连续可见的空腔被视为气孔群；圆和非圆的缺陷尺寸是指其某方向上的最大尺寸。

――所有不见底的裂纹、疏松，贯穿的冷隔等缺陷的零件为废品。

典型缺陷：――缩孔缩孔是在凝固时由收缩过程中所产生的裂开的、有棱角的、空的空间。

－－气孔气孔是在铸造过程中由未排净气体所产生的球形的空的空间。

――夹杂物：夹杂物可以理解为铸件中的颗粒（污染、氧化），例如其夹杂物的硬度区别于所包围的材料，但也有相同种类的材料没有和所包含的材料相结合。

原则上不允许有夹杂物。

以下情况的缺陷形状不允许存在：缺陷聚集链式连续在所有的螺纹孔中：－－螺纹的头四扣之内不允许有任何缺陷；－－螺纹的头四扣之外，有可见基底，周向长度小于螺纹1/4圈，轴向长度不超过一个螺距，该零件可以使用。

2.返修返修时所用的材料必须满足以下的要求：――温度稳定性；――冷却水稳定性；――机油稳定性；――燃油稳定性；――符合环保、劳动保护和废料处理；――和所包围金属的颜色匹配。

所有的返修工作都必须由熟练工人按照返修作业指导书和相关的技术文件来进行，此工人必须明确作业指导书和相关的技术文件的内容。

2.1焊接以下情况不允许焊接返修：――所有缸体加工成品后不允许焊接返修。

――毛坯存在贯穿性的铸造缺陷时不允许补焊。

在满足以下情况下，缸体毛坯可以进行焊接返修：――从铸造厂方面，通过定义工作说明和工作规定，且和开发、试验、质保、用户进行确认后才可进行焊接返修工作。

缸体缸盖检测报告1. 引言缸体缸盖是内燃机的重要组成部分，负责容纳和密封活塞与气缸之间的燃烧气体，以及调节进出气门的开闭。

本文档是对某型号汽车的缸体缸盖进行检测的报告，旨在评估其质量和可靠性。

2. 检测方法本次缸体缸盖的检测采用了以下方法： - 目视检查：通过肉眼观察缸体缸盖外观是否完好，是否存在明显的裂纹、变形、磨损等问题。

- 渗漏试验：使用压缩空气对缸体缸盖进行密封性试验，观察是否有气体渗漏的现象。

- 物理测试：测量缸体缸盖的尺寸、重量、硬度等特征参数。

- 材料分析：对缸体缸盖进行材料成分分析，以评估其合格性和性能。

3. 检测结果根据以上检测方法，对缸体缸盖进行了全面的检测和评估，得出以下结果：3.1 目视检查经过目视检查，缸体缸盖的外观整体良好，没有明显的裂纹、变形、磨损等问题。

没有发现任何质量上的明显缺陷。

3.2 渗漏试验进行了压缩空气渗漏试验，未观察到任何气体渗漏的现象。

缸体缸盖的密封性良好。

3.3 物理测试测量了缸体缸盖的长、宽、高和重量，发现其尺寸符合设计要求，重量正常。

3.4 材料分析对缸体缸盖的材料进行了成分分析，结果显示材料的成分符合相关标准，材质良好，具有较高的强度和耐磨性。

4. 结论根据以上检测结果，可以得出以下结论： - 缸体缸盖外观完好，没有明显的质量问题。

- 缸体缸盖具有良好的密封性能，无气体渗漏。

- 缸体缸盖的尺寸、重量、硬度等特征参数符合设计要求。

- 缸体缸盖的材料成分合格，具有较高的强度和耐磨性。

基于以上结论，可以认为该型号汽车的缸体缸盖质量良好，具有较高的可靠性和使用寿命。

5. 建议在今后使用和维护过程中，建议做好以下工作： - 定期检查缸体缸盖的外观，确保没有明显的损伤和磨损。

- 注意及时更换缸体缸盖的密封垫片，以确保密封性能。

- 遵循汽车制造商的维护手册，按时进行保养和维修，以延长缸体缸盖的使用寿命。

6. 参考文献[1] 张三，李四，王五. 汽车发动机缸体缸盖的检测方法研究[J]. 机械工程学报，2018，50(2)：123-135. [2] 马六，赵八. 缸体缸盖材料性能检测的研究进展[J]. 材料科学与工程学报，2019，28(5)：567-579.以上为缸体缸盖检测报告的内容，希望对您有所帮助。

检测发动机缸压的基本流程
1.使发动机达到正常工作温度后熄火；
2.拆除汽油机各缸火花塞；
3.将节气门和阻风门置于全开位置；
4.将手持式气缸压力表锥形橡皮头紧压在火花塞孔上，注意柴油机千万不要用手持式气缸压力表，将其旋入喷油器的螺纹孔内；
5.用起动机带动发动机运转3至5S转速在正常范围，记录下气缸压力表的读数，重复2至3次，取其平均值。

若不用起动机带动发动机，也可用手摇柄摇转发动机1至2圈；
6. 若测得的各缸压力都很低，应往气缸内流入20至30ml发动机润滑油，然后摇转发动机数转，再依上法测量各缸压力。

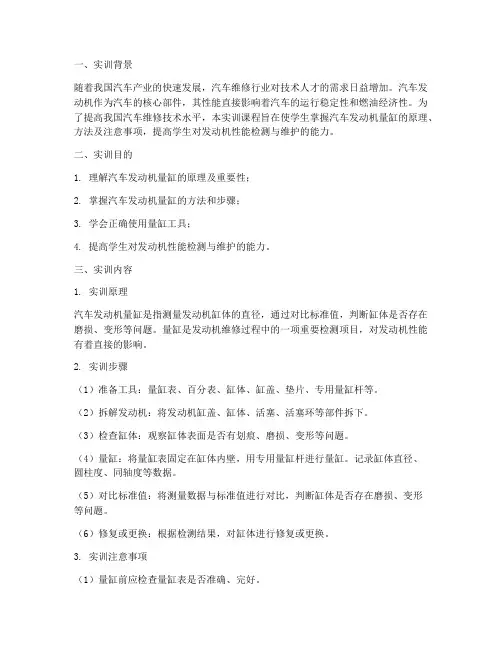

一、实训背景随着我国汽车产业的快速发展，汽车维修行业对技术人才的需求日益增加。

汽车发动机作为汽车的核心部件，其性能直接影响着汽车的运行稳定性和燃油经济性。

为了提高我国汽车维修技术水平，本实训课程旨在使学生掌握汽车发动机量缸的原理、方法及注意事项，提高学生对发动机性能检测与维护的能力。

二、实训目的1. 理解汽车发动机量缸的原理及重要性；2. 掌握汽车发动机量缸的方法和步骤；3. 学会正确使用量缸工具；4. 提高学生对发动机性能检测与维护的能力。

三、实训内容1. 实训原理汽车发动机量缸是指测量发动机缸体的直径，通过对比标准值，判断缸体是否存在磨损、变形等问题。

量缸是发动机维修过程中的一项重要检测项目，对发动机性能有着直接的影响。

2. 实训步骤（1）准备工具：量缸表、百分表、缸体、缸盖、垫片、专用量缸杆等。

（2）拆解发动机：将发动机缸盖、缸体、活塞、活塞环等部件拆下。

（3）检查缸体：观察缸体表面是否有划痕、磨损、变形等问题。

（4）量缸：将量缸表固定在缸体内壁，用专用量缸杆进行量缸。

记录缸体直径、圆柱度、同轴度等数据。

（5）对比标准值：将测量数据与标准值进行对比，判断缸体是否存在磨损、变形等问题。

（6）修复或更换：根据检测结果，对缸体进行修复或更换。

3. 实训注意事项（1）量缸前应检查量缸表是否准确、完好。

（2）拆解发动机时，应注意保护零件，避免损坏。

（3）量缸过程中，应确保量缸表与缸体内壁紧密贴合，避免出现误差。

（4）测量数据应准确记录，便于后续分析。

四、实训总结通过本次实训，我深刻认识到汽车发动机量缸的重要性。

以下是我在实训过程中的收获：1. 掌握了汽车发动机量缸的原理和方法，为今后的发动机维修工作奠定了基础。

2. 学会了正确使用量缸工具，提高了自己的动手能力。

3. 了解了发动机缸体磨损、变形等问题对发动机性能的影响，为发动机维修提供了依据。

4. 增强了团队协作意识，提高了自己的沟通能力。

5. 深刻体会到理论知识与实践操作相结合的重要性，为今后的学习和发展指明了方向。

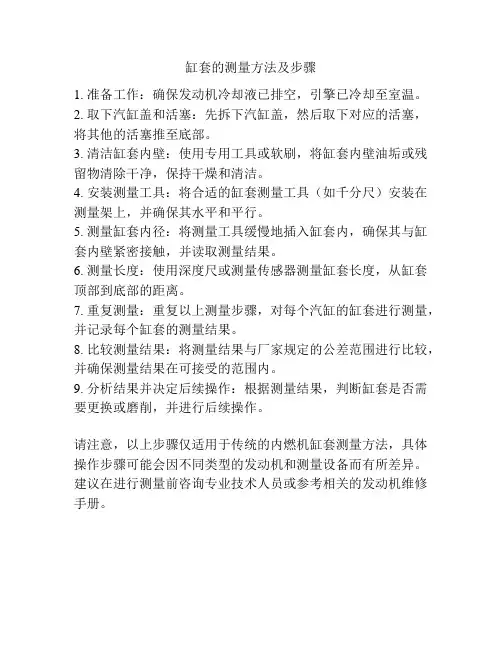

缸套的测量方法及步骤
1. 准备工作：确保发动机冷却液已排空，引擎已冷却至室温。

2. 取下汽缸盖和活塞：先拆下汽缸盖，然后取下对应的活塞，将其他的活塞推至底部。

3. 清洁缸套内壁：使用专用工具或软刷，将缸套内壁油垢或残留物清除干净，保持干燥和清洁。

4. 安装测量工具：将合适的缸套测量工具（如千分尺）安装在测量架上，并确保其水平和平行。

5. 测量缸套内径：将测量工具缓慢地插入缸套内，确保其与缸套内壁紧密接触，并读取测量结果。

6. 测量长度：使用深度尺或测量传感器测量缸套长度，从缸套顶部到底部的距离。

7. 重复测量：重复以上测量步骤，对每个汽缸的缸套进行测量，并记录每个缸套的测量结果。

8. 比较测量结果：将测量结果与厂家规定的公差范围进行比较，并确保测量结果在可接受的范围内。

9. 分析结果并决定后续操作：根据测量结果，判断缸套是否需要更换或磨削，并进行后续操作。

请注意，以上步骤仅适用于传统的内燃机缸套测量方法，具体操作步骤可能会因不同类型的发动机和测量设备而有所差异。

建议在进行测量前咨询专业技术人员或参考相关的发动机维修手册。

发动机缸体外观通⽤验收标准473铸铁缸体外观缺陷验收标准（第⼀版）1.概述1.1适⽤范围本标准适⽤于奇瑞汽车股份有限公司发动机公司473F缸体⽑坯和总成的外观缺陷验收。

1.2检验⽅法按要求100％进⾏⽬测检查。

检验项⽬主要有：裂纹、疏松、冷隔、缩孔、⽓孔、砂眼、磕碰、划痕等缺陷；评价结果有：零件可以使⽤零件可以返修零件报废1.3缺陷描述如没有特别偏差定义，缺陷允许的原则性限制（尤其是⽓孔和缩孔）：――缺陷必须有⼀个可见的基底，深度不可以⼤于2mm。

――每个⽅向上不可以⼤于3mm。

――两个缺陷位置之间的最⼩间距5mm。

――缺陷的聚集（凹⽳及⽓孔群）的零件是废品；所有连续可见的空腔被视为⽓孔群；圆和⾮圆的缺陷尺⼨是指其某⽅向上的最⼤尺⼨。

――所有不见底的裂纹、疏松，贯穿的冷隔等缺陷的零件为废品。

典型缺陷：――缩孔缩孔是在凝固时由收缩过程中所产⽣的裂开的、有棱⾓的、空的空间。

－－⽓孔⽓孔是在铸造过程中由未排净⽓体所产⽣的球形的空的空间。

――夹杂物：夹杂物可以理解为铸件中的颗粒（污染、氧化），例如其夹杂物的硬度区别于所包围的材料，但也有相同种类的材料没有和所包含的材料相结合。

原则上不允许有夹杂物。

以下情况的缺陷形状不允许存在：缺陷聚集链式连续在所有的螺纹孔中：－－螺纹的头四扣之内不允许有任何缺陷；－－螺纹的头四扣之外，有可见基底，周向长度⼩于螺纹1/4圈，轴向长度不超过⼀个螺距，该零件可以使⽤。

2.返修返修时所⽤的材料必须满⾜以下的要求：――温度稳定性；――冷却⽔稳定性；――机油稳定性；――燃油稳定性；――符合环保、劳动保护和废料处理；――和所包围⾦属的颜⾊匹配。

所有的返修⼯作都必须由熟练⼯⼈按照返修作业指导书和相关的技术⽂件来进⾏，此⼯⼈必须明确作业指导书和相关的技术⽂件的内容。

2.1焊接以下情况不允许焊接返修：――所有缸体加⼯成品后不允许焊接返修。

――⽑坯存在贯穿性的铸造缺陷时不允许补焊。

在满⾜以下情况下，缸体⽑坯可以进⾏焊接返修：――从铸造⼚⽅⾯，通过定义⼯作说明和⼯作规定，且和开发、试验、质保、⽤户进⾏确认后才可进⾏焊接返修⼯作。

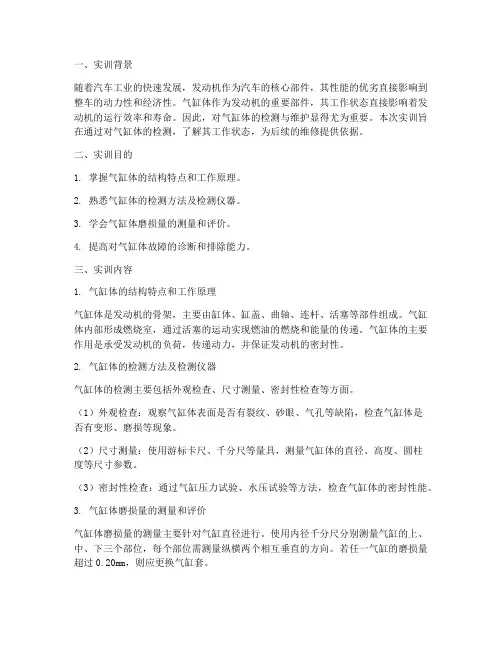

一、实训背景随着汽车工业的快速发展，发动机作为汽车的核心部件，其性能的优劣直接影响到整车的动力性和经济性。

气缸体作为发动机的重要部件，其工作状态直接影响着发动机的运行效率和寿命。

因此，对气缸体的检测与维护显得尤为重要。

本次实训旨在通过对气缸体的检测，了解其工作状态，为后续的维修提供依据。

二、实训目的1. 掌握气缸体的结构特点和工作原理。

2. 熟悉气缸体的检测方法及检测仪器。

3. 学会气缸体磨损量的测量和评价。

4. 提高对气缸体故障的诊断和排除能力。

三、实训内容1. 气缸体的结构特点和工作原理气缸体是发动机的骨架，主要由缸体、缸盖、曲轴、连杆、活塞等部件组成。

气缸体内部形成燃烧室，通过活塞的运动实现燃油的燃烧和能量的传递。

气缸体的主要作用是承受发动机的负荷，传递动力，并保证发动机的密封性。

2. 气缸体的检测方法及检测仪器气缸体的检测主要包括外观检查、尺寸测量、密封性检查等方面。

（1）外观检查：观察气缸体表面是否有裂纹、砂眼、气孔等缺陷，检查气缸体是否有变形、磨损等现象。

（2）尺寸测量：使用游标卡尺、千分尺等量具，测量气缸体的直径、高度、圆柱度等尺寸参数。

（3）密封性检查：通过气缸压力试验、水压试验等方法，检查气缸体的密封性能。

3. 气缸体磨损量的测量和评价气缸体磨损量的测量主要针对气缸直径进行。

使用内径千分尺分别测量气缸的上、中、下三个部位，每个部位需测量纵横两个相互垂直的方向。

若任一气缸的磨损量超过0.20mm，则应更换气缸套。

4. 气缸体故障的诊断和排除根据气缸体的检测数据，分析其故障原因，并提出相应的维修方案。

常见的气缸体故障包括：（1）气缸磨损：由于活塞运动产生的摩擦，导致气缸直径减小，影响发动机性能。

（2）气缸变形：由于气缸体受到外力作用或内部应力，导致气缸体变形，影响发动机密封性。

（3）气缸裂纹：由于材料缺陷、热应力等原因，导致气缸体产生裂纹。

四、实训过程1. 准备工作：准备好所需的检测工具和设备，如游标卡尺、千分尺、气缸压力试验机、水压机等。

汽车发动机汽缸的磨损规律与检测技巧
一、汽车发动机汽缸磨损规律
1.汽缸内壁的直径磨损是加速度磨损，随着汽缸的工作里程逐渐增加，磨损的程度也会加重。

2.汽缸内的窗口，凹槽和排气管的接口处易受到磨损，可能会影响气
缸的正常工作。

3.经过长期运行，汽缸底面的凹槽可能会发生磨损，需要定期更换汽
缸套。

4.由于缸套和活塞头的循环运行，在汽缸头和活塞头之间会逐渐形成
磨损，从而影响气缸的工作。

5.缸内汽缸密封圈的更换或磨损会影响气缸的正常运行，因此，更换
缸密封圈也是需要定期更换的。

二、汽车发动机汽缸磨损检测技巧
1.安装汽缸检查室：汽缸检查室是汽车维修保养的重要设备，可以用
来检测汽缸的磨损。

气缸压力检测实验报告实验目的- 了解汽车气缸压力的重要性和应用- 掌握气缸压力检测的方法和步骤- 分析不同压力对发动机性能的影响实验仪器- 汽车气缸压力检测仪- 扳手- 螺丝刀- 记录表格实验步骤1. 准备工作：将汽车停在平整地面上，熄火后等待引擎冷却。

打开引擎盖，找到气缸压力检测装置的连接口。

2. 连接气缸压力检测仪：将检测仪的连接管与汽车气缸的连接口相连接，确保连接紧固并无泄漏。

3. 检测操作：按照仪器的使用说明，启动汽车引擎，并在适当的时间持续输入油门。

监测仪器将实时记录和显示气缸压力数据。

4. 记录数据：观察并记录不同油门输入时的气缸压力数值，并标注对应的油门开度。

5. 分析结果：根据数据记录表格，分析不同油门开度下气缸压力的变化规律。

并结合汽车厂家提供的标准数据，判断所检测汽车的气缸压力是否在正常范围内。

实验结果和讨论根据实验数据，我们观察到随着油门开度的增加，气缸压力呈现出逐渐升高的趋势。

这是因为当油门开度增大时，进入汽缸的空气流动速度加快，压力也相应增加。

在正常情况下，气缸压力应该在汽车厂家提供的标准范围内。

气缸压力的正常范围取决于车辆的类型和发动机特性。

过低或过高的气缸压力都可能会产生故障，影响发动机的工作效率和性能。

通过实验数据的分析和与标准数据的对比，我们可以判断出所检测的汽车气缸压力处于正常范围内。

这意味着该车辆的发动机工作良好，有足够的压力提供动力。

实验结论- 汽车气缸压力是发动机工作正常的关键指标之一。

通过气缸压力检测，可以判断发动机的工作状态和性能。

- 气缸压力检测仪是一种有效的工具，可以快速准确地测量气缸压力，并为故障诊断提供依据。

- 气缸压力随着油门开度的增加而增加，保持正常范围内的气缸压力对发动机的性能和效率至关重要。

实验注意事项- 在进行气缸压力检测之前，必须保证汽车的引擎已经冷却，以避免烫伤。

- 检测仪器的连接必须严密，以防止压力泄漏，影响数据准确性。

- 操作过程中，要注意观察仪器的显示，及时记录并标注气缸压力数值与油门开度的对应关系。

缸套的测量方法及步骤
测量发动机缸套的方法和步骤是非常重要的，因为准确的测量
可以帮助确保发动机的正常运行和性能。

以下是测量发动机缸套的
一般步骤：
1. 准备工作，首先，确保发动机处于冷却状态，并且已经拆卸
了汽缸盖和活塞。

2. 清洁测量区域，使用清洁剂和布将缸套的测量区域彻底清洁，以确保准确的测量结果。

3. 使用测量工具，使用内径千分尺或者其他合适的测量工具来
测量缸套的内径。

确保测量工具的准确性和精度。

4. 测量缸套内径，将测量工具轻轻插入缸套内，确保测量工具
与缸套内壁紧密接触，然后读取测量值。

在不同位置进行多次测量，并记录最大和最小内径值。

5. 比较测量结果，将测量结果与发动机制造商提供的标准数值
进行比较，以确保缸套内径是否在允许的公差范围内。

6. 结论和处理，根据测量结果，决定是否需要更换缸套或进行进一步的修理工作。

如果测量结果显示缸套内径超出了允许范围，那么可能需要进行翻新或更换缸套。

总之，测量发动机缸套需要仔细和准确的操作，以确保发动机的可靠性和性能。

同时，遵循制造商的建议和标准，对测量结果进行合理的解释和处理也非常重要。

汽车发动机缸体加工工艺探讨发动机缸体是发动机的重要组成部分，也是发动机承受压力的主要部件之一。

发动机缸体的加工工艺对发动机的性能和质量起着关键的影响。

本文将探讨汽车发动机缸体的加工工艺。

汽车发动机缸体的加工工艺主要包括以下几个环节：铸造、粗加工、精加工和检测。

首先是铸造环节，在铸造过程中，需要选择合适的铸造材料和控制合理的工艺参数，以保证铸造件的质量。

常用的铸造材料有铸铁和铝合金，其中铸铁具有良好的耐磨性和耐热性，适合用于汽车发动机缸体的铸造。

在粗加工环节中，需要进行铸件的除毛、打砂和车削等工艺，以消除铸造缺陷和获得符合要求的尺寸和形状。

除毛是将铸件表面的铸造残留物去除，其中常用的方法有机械除毛和化学除毛。

打砂是用机械设备将铸件表面的氧化皮和砂粒去除，以提高表面质量。

车削是通过切削工具对铸件进行加工，以获得平整的表面和精确的尺寸。

精加工是对粗加工后的铸件进行加工和修整，以进一步提高尺寸精度和表面质量。

精加工包括铣削、镗削和磨削等工艺。

铣削是通过铣刀对铸件进行切削加工，以获得平整的表面和精确的尺寸。

镗削是通过镗刀对铸件孔径进行加工，以获得精确的孔径和平整的表面。

磨削是通过砂轮对铸件进行研磨加工，以获得高精度的尺寸和光滑的表面。

最后是检测环节，在发动机缸体的加工过程中，需要进行各种检测，以确保产品质量和性能符合要求。

常见的检测方法有三坐标测量、硬度测量和影像测量等。

三坐标测量可以对发动机缸体的尺寸和形状进行全面的检测和分析。

硬度测量可以对发动机缸体的硬度进行测量和评估，以判断材料的强度和韧性。

影像测量可以对发动机缸体的表面质量和缺陷进行检测和评估。

汽车发动机缸体的加工工艺是一个复杂而关键的过程，需要选择合适的材料和工艺参数，并进行精确的加工和全面的检测。

只有通过科学的加工工艺，才能确保发动机缸体具有良好的性能和质量，从而保证汽车的稳定运行和可靠性。

发动机缸体检查与维修发动机是汽车的核心组成部分，而缸体则是发动机的重要构件之一。

缸体起到固定发动机各个零部件的作用，并承受着高温高压的工作环境。

因此，定期检查和维修发动机缸体不仅能延长发动机的使用寿命，还能保证汽车的安全和稳定性。

一、发动机缸体检查1. 外观检查首先，对发动机缸体的外观进行检查。

仔细观察发动机缸体表面是否有裂纹、变形或漏油现象。

如果发现任何异常情况，需要及时采取措施修复或更换缸体。

2. 冷却系统检查发动机缸体在工作过程中会受到高温的影响，因此冷却系统的正常运行对缸体的保护至关重要。

检查冷却液的水位和质量，确保冷却系统没有漏水或堵塞的情况。

3. 压缩测试进行压缩测试是评估发动机缸体密封性的有效方法。

将压缩测试仪连接到汽缸中，通过检测压力的变化来判断缸体是否有气密性问题。

若测试结果显示压力存在异常，可能表明缸体密封不良，需要进行修复。

4. 摇动检查摇动发动机也是检查缸体状况的一种方法。

通过手动摇动发动机，观察是否有松动、异响或异常震动现象。

若发现缸体有动摇的情况，可能是缸盖或底盘连接处松动，需要及时进行检修。

二、发动机缸体维修1. 表面修整发动机缸体表面的平整度对于气密性和热传导性能至关重要。

如果发现缸体表面有划伤或磨损，可以使用砂轮或砂纸进行修整，使其平整度恢复到标准要求。

2. 缸套更换发动机缸套的磨损会导致缸体内汽缸与活塞之间的密封性下降，进而影响发动机的工作效率。

当发动机缸套磨损严重时，需要进行更换。

注意在更换缸套时要仔细检查缸套与缸体之间是否贴合完善，以保证密封性。

3. 缸体焊接当发动机缸体出现严重裂纹或变形时，可能需要进行焊接修复。

在进行焊接修复之前，需要彻底清洁焊接区域，采用适当的焊接工艺和材料进行修复。

修复后还需要进行再次检查，确保焊接处没有漏气或其他异常情况。

4. 润滑油检查与更换缸体内部需要定期更换润滑油，保证发动机正常运转。

在更换润滑油时，要注意选择适合发动机的合适品牌和型号，并按照规定的更换周期进行操作。

中华人民共和国国家标准汽车发动机气缸体与气缸盖UDC 621.431.72-222.004.124GB 3801-83修理技术条件Technical requirements for automobile engine cylinder blocks and cylinder heads being overhauled本标准适用于国产往复活塞式汽车发动机铸铁及铝合金气缸体与气缸盖的修理。

其他汽车发动机气缸体与气缸盖可参照执行。

经过修理的气缸体与气缸盖应符合本标准的要求。

1 技术要求1.1 气缸体与气缸盖不应有油污、积炭、水垢及杂物。

1.2 水冷式气缸体与气缸盖用3.5～4.5kgf/cm2的压力作持续5min水压试验，不得渗漏。

1.3 汽油发动机气缸体上平面到曲轴轴承承孔轴线的距离，不小于原设计基本尺寸0.40mm。

注：原设计是指制造厂和按规定程序批准的技术文件(下同)。

1.4 所有结合平面不应有明显的凸出、凹陷、划痕或缺损。

气缸体上平面和气缸盖下平面的平面度公差应符合表1的规定。

1.5 气缸体曲轴、凸轮轴轴承承孔的同轴度公差应符合原设计规定。

凡能用减磨合金补偿同轴度误差的，以气缸体两端曲轴轴承承孔公共轴线为基准，所有曲轴轴承承孔的由轴度公差为0.15mm，以气缸体两端凸轮轴轴承承孔公共轴线为基准，所有凸轮轴轴承承孔的同轴度公差为0.15mm。

1.6 气缸体后端面对曲轴两端轴承承孔公共轴线的端面全跳动不大于0.20mm。

1.7 燃烧室容积不小于原设计最小极限值的95%。

同一台发动机的气缸盖燃烧室容积之差应符合原设计规定。

1.8 气缸体、气缸盖各结合面经加工后的表面光洁度应不低于6。

1.9 气缸盖上装火花塞或喷油嘴和预热塞的螺孔螺纹损伤不多于一牙，气缸体与气缸盖上其他螺孔螺纹损伤不多于两牙。

修复后的螺孔螺纹应符合装配要求。

各定位销、环孔及装配基准面的尺寸和形位公差应符合原设计规定。

1.10 选用的气缸套、气门导管、气门座圈及密封件应符合相应的技术条件，并应满足本标准的有关装配要求。

汽车发动机缸体加工工艺探讨汽车发动机的核心是汽车发动机缸体，缸体的加工工艺是决定发动机性能的一个重要环节。

本文将从缸体的材料选择、加工工艺流程、加工制造技术和检测要求四个方面探讨汽车发动机缸体的加工工艺。

一、缸体的材料选择汽车发动机缸体主要有铸铁、铝合金、镁合金、钛合金等多种材料。

铸铁缸体金属有较高的强度，但性能较重；铝合金缸体轻薄、良好的导热性能和耐高温性能，但加工难度较大；镁合金缸体轻量化，但强度较低；钛合金缸体强度高、重量轻，但价格昂贵。

因此，在材料选择过程中，需要根据汽车发动机的性能要求和成本控制因素来选择缸体材料。

目前，铸铁缸体被广泛使用，并且新型材料的研究和应用也在不断推进，未来将有更多高效、耐用的材料取代铸铁。

二、加工工艺流程汽车发动机缸体的加工工艺流程主要分为下列部分：缸体铸造、铸件清洁、加工（分为横向加工、纵向加工、孔加工、加工表面等几个步骤）、组装及测试。

加工工艺具体流程如下：1.缸体铸造：首先生产气体或火焰型材形，再按照具体的工艺要求进行铸造。

2.铸件清洁：在铸造过程中，常会有一些饼状沉积物或流道冷却孔，在加工前需要进行清洗和去除。

3.加工：缸体加工主要分为纵向加工、横向加工、孔加工和表面加工。

纵向加工包括盖板端面加工和缸体堵塞面加工，横向加工包括缸盖载荷面加工和水口、排气口加工，孔加工包括缸套、气门座孔和节气门孔加工，表面加工包括缸盖和缸体表面清洗。

4.组装及测试：加工完成后，对缸体进行组装，包括安装气门、皮带轮、传感器和水箱等部件。

然后进行测试，包括气门位置测试、气门席面平面度测试、进气与排气量测试等。

三、加工制造技术1.加工设备：主要设备如数控铣床、车床、刨床、钻床、磨床和数控加工中心等。

2.加工刀具：刀具的选择应根据不同加工工序和材料的特性进行选择。

例如，加工铸铁应选用硬质合金刀具，加工铝合金应选用高速钢刀具。

3.加工液：加工液主要作用是保护刀具和工件表面、缩短加工时间、降低加工温度和磨损。

1.利用量缸表可以测量发动机气缸.曲轴轴承的圆度和圆柱度，其测量精度为[ C ] 0.01mm2.发动机凸轮轴的的修理级别一般分4等级，极差为[ B ]mm 0.203.在喷油器试验台对喷油器进行喷油压力检查时，各缸喷油压力应尽可能一致，一般相差不得超过[ B ]Mpa。

0.254.发动机连杆的修理技术标准为连杆在100mm长度上弯曲值应大于[ B ] 0.035.桑塔纳2000GLI型轿车AFE型发动机的机油泵主从动齿轮与机油泵盖接合面正间隙为[ C ]mm6.制动鼓内径标准值为[A]mm 2007.钢板弹簧卡子内侧与钢板弹簧侧的间隙应该为[A] 0.7~1.08.变速器壳体第一、二轴轴承孔与中间轴轴承孔轴线的平行度误差一般应不大于[ A ]mm0.109.转向器补偿器压盖和油压分配阀罩的螺栓拧紧力矩为[ C ]N.m 2010.驱动桥油封轴颈的径向磨损不大于(A)mm，油封轴颈端面磨损后，轴颈位的长度应大于油封的厚度0.1511.铝合金发动机汽缸盖下平面的平面度误差每任意50MM*50MM范围内均不应大于[ B ] 0.02512.用百分表检查从动盘的摆差，其最大极限为0.4mm，从外缘测量径向跳动量最大为(A)mm, 超过极限值，应更换从动盘总成 2.513.用内径表及外径千分尺进行测量，轮毂外轴承与轴颈的配合间隙应不大于[ B ] MM 0.04014.变速器输入轴前端花键齿磨损应不大于[ A ]mm 0.1015.分动器里程表软轴的弯曲半径不得小于( C)mm 10016.半轴套管中间两轴颈径向跳动不得大于(B)mm 0.0517.手动变速器总成竣工验收时，进行无负荷试验时间各挡运行应大于(B)min1018.制动性能台试检验的技术要求中，对于机动车制动完全释放时间对单车不得大于(C)S 0.819.发电机就车测试时，启动发动机，使发动机保持在(C)运转1500转/分20.GST—3U型万能试验台，主轴转速为[ D ]200~2500转/分21.QD124型起动机，空转试验电压12V时，起动机转速不低于(C) 5000转/分22.检修空调所使用的压力表歧管总成一共(B)块压力表 223.用厚薄规检查电磁离合器四周边的空气间隙，应在(C)范围内0.04~0.8mm24.检验发动机汽缸盖和汽缸体裂纹，可用压缩空气。

分气缸自检报告1. 背景介绍分气缸自检报告是一种用于检查内燃机汽车发动机工作状态的报告。

通过对每个气缸进行自检，可以检测出发动机是否存在失火、压力不足等问题，帮助车主和技师快速定位故障并采取修复措施。

2. 自检前准备在进行分气缸自检之前，需要进行以下准备工作：2.1. 停车将车辆停放在平坦的地面上，确保手刹已牢固拉起，发动机处于熄火状态。

2.2. 打开引擎盖打开引擎盖，使发动机暴露在外，便于进行后续的自检操作。

2.3. 检查供电系统确保车辆的电池电压充足，以免在自检过程中出现供电不稳定的情况。

3. 开始自检按照以下步骤进行分气缸自检：3.1. 检查点火系统•检查点火线圈是否连接牢固。

•检查点火线是否受损或老化。

•检查点火塞是否干净，没有油渍或积碳。

3.2. 检查燃油系统•检查燃油泵是否正常运转。

•检查燃油滤清器是否干净，没有堵塞。

•检查燃油喷嘴是否正常工作，喷雾均匀。

3.3. 检查气缸压缩•使用压缩表测量每个气缸的压缩情况。

•按照发动机制造商的规定，判断每个气缸的压缩是否正常。

•如果某个气缸的压缩明显低于其他气缸，可能存在气缸密封不良或活塞环损坏的问题。

3.4. 检查气门系统•检查气门间隙是否合适，根据发动机制造商的规定进行调整。

•检查气门是否密封良好，没有泄漏。

•检查气门是否受损或磨损，需要及时更换。

3.5. 检查点火时机•使用适当的工具测量点火时机，确保点火时机准确。

•如果点火时机不准确，可能导致发动机失火、动力下降等问题。

4. 自检结果分析根据自检过程中的观察结果和测量数据，分析发动机的工作状态。

根据以下情况，可能得出不同的结论：•所有气缸的压缩都在正常范围内，燃油系统工作正常，点火系统正常，气门系统无异常，点火时机准确：发动机工作正常。

•某个气缸的压缩明显低于正常范围，可能存在气缸密封不良或活塞环损坏的问题，需要进一步检查和修复。

•燃油系统存在问题，例如燃油泵工作不正常，燃油喷嘴喷雾不均匀，可能导致发动机工作不稳定，需要检修燃油系统。
