基于plc三层电梯设计

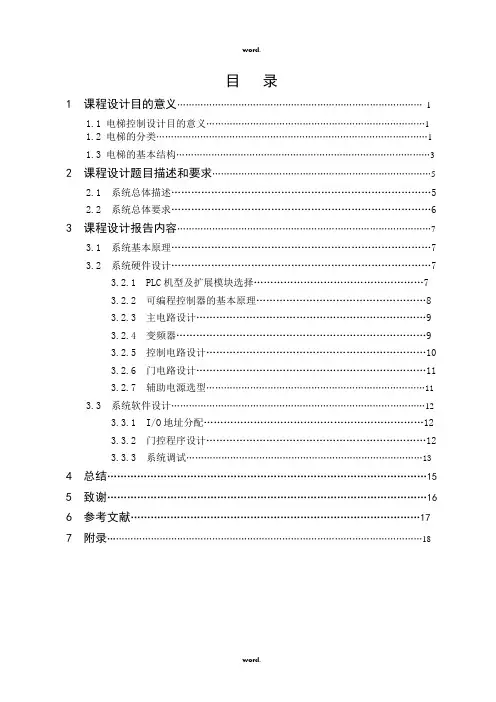

目录1 课程设计目的意义 (1)1.1 电梯控制设计目的意义 (1)1.2电梯的分类 (1)1.3电梯的基本结构 (3)2 课程设计题目描述和要求 (5)2.1 系统总体描述 (5)2.2 系统总体要求 (6)3 课程设计报告内容 (7)3.1 系统基本原理 (7)3.2 系统硬件设计 (7)3.2.1 PLC机型及扩展模块选择 (7)3.2.2 可编程控制器的基本原理 (8)3.2.3 主电路设计 (9)3.2.4 变频器 (9)3.2.5 控制电路设计 (10)3.2.6 门电路设计 (11)3.2.7 辅助电源选型 (11)3.3 系统软件设计 (12)3.3.1 I/O地址分配 (12)3.3.2 门控程序设计 (12)3.3.3 系统调试 (13)4 总结 (15)5 致谢 (16)6 参考文献 (17)7 附录 (18)1课程设计目的意义1.1 电梯控制设计目的意义用PLC构成电梯控制器主要目的是培养学生综合应用所学课程的基础理论、基本技能和专业知识的能力，培养学生建立正确的设计思想，掌握工程设计的一般程序、规范和方法。

培养侧重从生产第一线获得生产实际知识和技能的能力。

通过课程设计获得工程技术应用性岗位工作的基本训练，树立正确的生产观点、经济观点和全局观点，实现由学生向工程技术人员的过渡。

（1）使学生进一步巩固和加深对所学的基础理论、基本技能和专业知识的掌握，使之系统化、综合化。

（2）培养学生独立工作、独立思考和综合运用所学知识技能，提高解决本专业范围内的一般工程技术问题的能力，从而扩大、深化所学的专业知识和技能。

（3）培养学生的设计计算、工程绘图、实验研究、数据处理、查阅文献、计算机应用、文字表达等基本工作实践能力，使学生初步掌握科学研究的基本方法和思路。

（4）培养学生学会调查研究的方法、熟悉有关政策，提高运用国家标准、手册等工具书的能力，尤其注重培养学生独立获取新知识、新技术和新信息的能力。

基于PLC的三层电梯控制系统设计-毕业论文基于PLC的三层电梯控制系统设计中文摘要本设计主要利用欧姆龙系统完成。

主要介绍了3层电梯的PLC的特点、PLC的功能、发展趋势、PLC控制电梯的软、硬件设计。

在示意图、接线图、电梯的控制梯形图、指令表、和程序流程图的基础之上提出了PLC的编程方法。

可编程控制系统（Programmable Logic Controller）是一种专门为在工业环境下应用而设计的数字运算操作电子系统。

它采用一种可编程的存储器，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。

由于它可通过软件来改变控制过程，而且具有体积小、组装维护方便、编程简单、可靠性高、抗干扰能力强等特点，已广泛应用于工业自动化控制控制的各个领域，大大推进了机电一体化的进程。

电梯是高层建筑不可缺少的运输工具，用于垂直运送乘客和货物，传统的电梯控制系统主要采用继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采用 PLC组成的控制系统可以很好地解决上述问题，使电梯运行更加安全、方便、舒适。

目前PLC在电梯行业已得到广泛应用。

在层数和控制功能较少的场合，采用PLC控制较为方便。

关键词：PLC；可编程控制；电梯；欧姆龙；高层建筑一、引言可编程控制器是采用微机技术通用工业自动化装置，近几年来，在国内已经迅速推广普及，正在改变这工厂自动控制的面貌，对传统的技术改造，发展新型工业具有实际的重大意义。

可编程控制器是60年代末在美国首先出现的，当时叫作可编程逻辑控制器，目的是用来代替继电器，以执行逻辑判断、计时、计数等顺序控制功能，器基本设计思路把计算机功能灵活、通用、完善等优点和继电器控制的简单易懂、操作方便、价格便宜等优点结合起来，控制器的硬件是标准的、通用的，根据实际需要，把控制程序写进控制器的用户程序中，控制器与被控对象联系也很方便。

随着半导体技术，尤其是微处理器和微型计算机的技术发展，到70年代中期以后已广泛的使用微处理器作为中央处理器，输入输出快都采用了中、大规模甚至超大规模的集成电路，这时的已不再是仅有逻辑控制功能还同时具有数据处理、调节和数据通信功能。

基于PLC的三层电梯设计一、编程要求：（一）决定系统所需的动作及次序。

当使用可编程控制器时，最重要的一环是决定系统所需的输入及输出，这主要取决于系统所需的输入及输出接口分立元件。

输入及输出要求：(1) 第一步是设定系统输入及输出数目，可由系统的输入及输出分立元件数目直接取得。

本实验装置的输入输出点数是：输入24点，输出24点。

（2）第二步是决定控制先后、各器件相应关系以及作出何种反应。

（二）将输入及输出器件编号每一输入和输出，包括定时器、计数器、内置继电器等都有一个唯一的对应编号，不能混用。

（三）画出梯形图。

根据控制系统的动作要求，画出梯形图。

梯形图设计规则（1）触点应画在水平线上，不能画在垂直分支上。

应根据自左至右、自上而下的原则和对输出线圈的几种可能控制路径来画。

（2）不包含触点的分支应放在垂直方向，不可放在水平位置，以便于识别触点的组合和对输出线圈的控制路径。

（3）在有几个串联回路相并联时，应将触头多的那个串联回路放在梯形图的最上面。

在有几个并联回路相串联时，应将触点最多的并联回路放在梯形图的最左面。

这种安排，所编制的程序简洁明了，语句较少。

（4）不能将触点画在线圈的右边，只能在触点的右边接线圈。

（四）将梯形图转化为程序把继电器梯形图转变为可编程控制器的编码，当完成梯形图以后，下一步是把它编码成可编程控制器能识别的程序。

这种程序语言是由地址、控制语句、数据组成。

地址是控制语句及数据所存储或摆放的位置，控制语句告诉可编程控制器怎样利用数据作出相应的动作。

（五）在编程方式下用键盘输入程序。

一般情况下是用梯形图编程较为方便（六）编程及设计控制程序。

（七）测试控制程序的错误并修改。

（八）保存完整的控制程序。

二、控制要求电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。

电梯轿箱内设有楼层内选按钮S1 ～ S3，用以选择需停靠的楼层。

L1为一层指示、L2 为二层指示、L3为三层指示，SQ1～SQ3为到位行程开关。

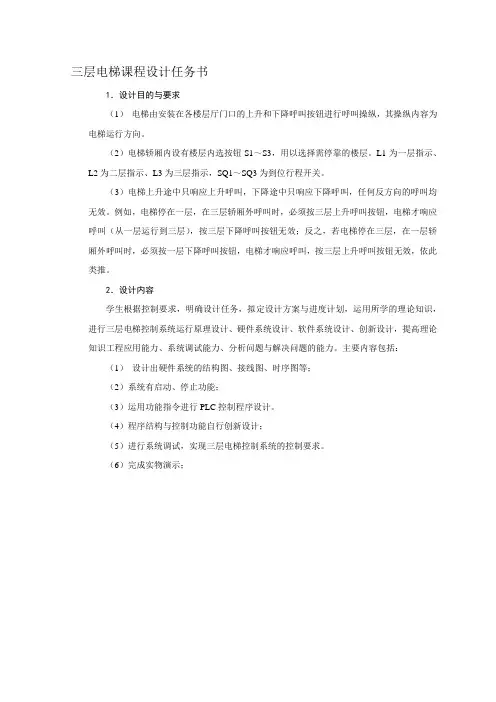

三层电梯课程设计任务书1．设计目的与要求（1）电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。

（2）电梯轿厢内设有楼层内选按钮S1～S3，用以选择需停靠的楼层。

L1为一层指示、L2为二层指示、L3为三层指示，SQ1～SQ3为到位行程开关。

（3）电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。

例如，电梯停在一层，在三层轿厢外呼叫时，必须按三层上升呼叫按钮，电梯才响应呼叫（从一层运行到三层），按三层下降呼叫按钮无效；反之，若电梯停在三层，在一层轿厢外呼叫时，必须按一层下降呼叫按钮，电梯才响应呼叫，按三层上升呼叫按钮无效，依此类推。

2．设计内容学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行三层电梯控制系统运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。

主要内容包括：（1）设计出硬件系统的结构图、接线图、时序图等；（2）系统有启动、停止功能；（3）运用功能指令进行PLC控制程序设计。

（4）程序结构与控制功能自行创新设计；（5）进行系统调试，实现三层电梯控制系统的控制要求。

（6）完成实物演示；三层电梯控制系统摘要：本设计通过讨论电梯控制系统的组成，阐述可编程控制器（PLC）在电梯控制中的应用，采用三菱PLC编程的程序控制方式，提出了三层电梯的PLC控制系统总体设计方案、设计过程、组成，列出了具体的主要硬件电路、电梯的控制梯形图及指令表。

并给出了系统组成框图和程序流程图，在分析、处理随机信号逻辑关系的基础上，提出了PLC的编程方法，设计了一套完整的电梯控制系统方案。

采用本方案实现电梯控制，能够解决继电器——接触器触点多，故障率高、可靠性差、安装调试周期长、维修工作量大、接线复杂等缺点。

使电梯运行更加安全、方便、舒适关键词：电梯、PLC、梯形图1 引言随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。

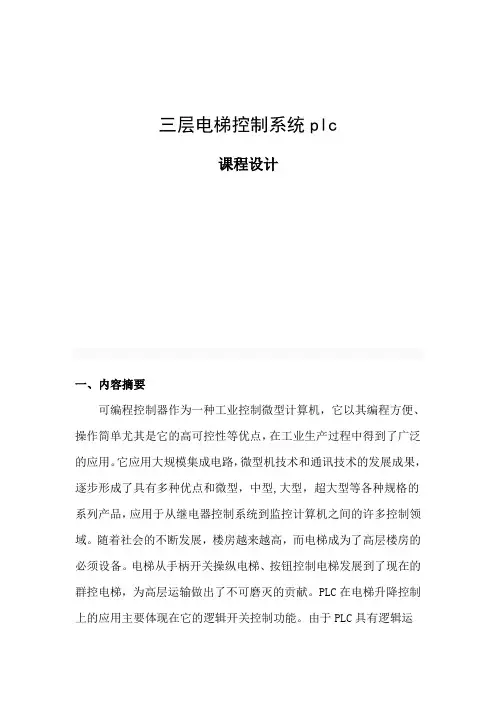

三层电梯控制系统plc课程设计一、内容摘要可编程控制器作为一种工业控制微型计算机，它以其编程方便、操作简单尤其是它的高可控性等优点，在工业生产过程中得到了广泛的应用。

它应用大规模集成电路，微型机技术和通讯技术的发展成果，逐步形成了具有多种优点和微型，中型,大型，超大型等各种规格的系列产品，应用于从继电器控制系统到监控计算机之间的许多控制领域。

随着社会的不断发展，楼房越来越高，而电梯成为了高层楼房的必须设备。

电梯从手柄开关操纵电梯、按钮控制电梯发展到了现在的群控电梯，为高层运输做出了不可磨灭的贡献。

PLC在电梯升降控制上的应用主要体现在它的逻辑开关控制功能。

由于PLC具有逻辑运算，计数和定时以及数据输入输出的功能。

在电梯升降过程中,各种逻辑开关控制与PLC很好的结合,很好的实现了对电梯的控制.在PLC课程设计中，我组设计了一个三层电梯控制系统，并且将西门子公司S7-200系列可编程控制器与其结合并应用起来，在学完《电气控制与PLC应用》课程后,我们在设计过程中较为得心应手，不至于从头开始。

整个过程包括了方案讨论，程序设计，程序修改，上机调试等,在程序设计方面花了比较多的时间，主要考虑到电梯分别停在一层、二层和三层时在其他楼层呼叫等各种情况。

每当遇到困难时，我组都积极与老师联系讨论，深入分析研究问题，在整个过程中，我与我的组员都相互配合，相互学习。

二、目录1. 概述----———-——-—-—---——-——--—---——-—--—-—-—-—-———--——-——--—-—-——-2. 硬件电路设计及描述-—-————---—-—-——-——-———---—-——---——-----3. 软件设计流程及描述——--——---—--—--—--——-————--------———-———4. 源程序代码—-—------—-———-———-—---—-—--—--—----—-----——-——-——-—5. 课程设计体会-—-—----—-—-—————-——---——---——-—-————-——---—-—-—-6。

PLC课程设计(三层电梯控制系统)系统介绍本篇文档将介绍一个基于PLC的三层电梯控制系统，包括系统的架构、PLC程序设计及硬件实现。

系统架构三层电梯控制系统由三部分组成：电梯控制器、上行电梯和下行电梯。

系统的架构如下图所示：+--------------+| || 控制器（PLC）+----> 上行电梯| |+--------------+||+----------> 下行电梯PLC程序设计状态图PLC程序设计基于电梯的状态图，如下所示：+--------------------++------>| 开门状态 |<-------------+| +--------------------+ || ^ || | |+------------+ +------------+ +----------------+ | 初始状态 |---->| 运行状态 |------->| 初始状态 | +------------+ +------------+ +----------------+ | | || v || +--------------------+ |+-------| 关门状态 |--------------++--------------------+在初始状态下，电梯处于停止状态。

当有请求时，电梯进入运行状态，前往相应楼层。

当到达楼层时，电梯进入开门状态，然后回到初始状态。

如果超过一段时间后没有操作（如10秒），电梯进入关门状态，然后返回初始状态。

PLC程序PLC程序设计与状态图密切相关，如下：M0 --> 延时10秒 --> M1 --> M2| | || v |+---------------> 开门 <---+M3 上行楼层 | 下行楼层| | || v |+------------------运行----+M0~M3是输入信号，表示控制器接收到的外部信号。

摘要现今社会中，经纪发展迅速，高楼大厦，日益增多，高层建筑中，楼层高的有几十层，仅仅是楼梯已无法达到人们的需求，电梯的出现解决了这一难题，所以，电梯的发展也成为了一种趋势，对于电梯控制越来越高，被人们所青睐，成为了高层建筑中的列班车。

人们生活好了，对于安全以及生活舒适度的要求也更高，因而电梯在之后的发展中，也随着这一趋势发展。

对于如何达到乘客乘坐电梯时，既安全又舒适这一问题，电梯的控制要求在电机调速、控制精度、以及调速范围等等，在各个方面提出了更加严格的控制要求。

随着工业需求发展，PLC 也由此诞生，利用PLC控制，为其提供了更为宽广的发展方向。

PLC因工业而生，随着其发展，其体积越来越小、功能也越来越完善、控制效果更加稳定、能够减小外界干扰对其的影响。

具有把机械和电气元器件，集成在一个系统里的功能。

因此，PLC对于电梯的发展，也成为了其操作的关键技术。

关键词：电梯、PLC、继电器ABSTRACTIn the modern society, the rapid development of the brokerage, high-rise buildings, increasingly, high-rise buildings, floors high, dozens of layer is only stairs have been unable to meet the demand of people, the emergence of the elevator solved this difficult problem, therefore, the development of the elevator has also become a kind of trend, for elevator control more and more high, favored by people, became a high-rise building columns in the bus. People living well, also to the requirement of safety and comfort of life is higher, so the elevator in later development, also with the development of this trend. About how to attain the passenger elevator, safe and comfortable this problem, the elevator control requirements in the motor speed and control precision and speed range and so on, puts forward the more strict control requirements in each aspect. Also was born, with the development of industrial demand, PLC control using PLC, provided the development direction of wider. PLC for industry, along with its development, its volume is more and more small, function also more and more perfect, the control effect is more stable, can reduce the influence of interference on the. With the mechanical and electrical components, the function of integrated in a system. Therefore, PLC for the development of the elevator, has become the key technology of its operationKeywords: elevator，PLC，relay目录前言 (1)第一章电梯的概述 (3)1.1电梯的定义 (3)1.2电梯的框架 (3)1.3电器部件 (4)1.4电梯控制系统发展的现状 (6)1.5电梯继电器控制系统的特点及存在问题 (7)1.6电梯技术发展趋势 (8)第二章PLC的概述 (9)2.1定义 (9)2.2功能 (10)2.3特点 (12)2.4 PLC与其他工业控制系统的比较 (16)2.5发展历史 (18)2.6 PLC的现状及发展趋势 (18)第三章三层电梯的设计 (20)3.1控制系统设计的基本原理 (20)3.2控制系统总体设计方案 (20)3.2.1控制要求 (21)3.2.2主电路的系统设计 (22)3.2.3硬件选型 (22)3.2.4电梯的I/O点分配 (24)3.2.5控制流程图 (26)3.2.6程序梯形图 (29)3.2.7程序语句表 (33)第四章程序运行仿真 (38)4.1仿真软件 (38)4.2触摸屏基本介绍 (38)4.3人机界面触摸屏软件的安装 (38)4.4触摸屏仿真画面的建立 (39)4.5 GT Simulater2仿真程序的使用 (40)4.6 程序运行仿真 (40)结束语 (44)参考文献 (45)前言现今社会中，经纪发展迅速，高楼大厦，日益增多，高层建筑中，楼层高的有几十层，仅仅是楼梯已无法达到人们的需求，电梯的出现解决了这一难题，所以，电梯的发展也成为了一种趋势，对于电梯控制越来越高，被人们所青睐，成为了高层建筑中的列班车。

三层电梯PLC控制系统设计报告一、设计目标和任务本次设计的目标是设计一个三层电梯PLC控制系统，包括电梯的上行、下行、停止、开门、关门等功能。

任务包括设计PLC程序，编写PLC程序代码，进行硬件电路设计和连接，实现电梯的自动控制。

二、设计思路和步骤1.硬件电路设计和连接：设计电梯控制系统硬件电路，包括PLC主控制器、按钮输入模块、电机输出模块、传感器模块等。

2.编写PLC程序代码：根据电梯的运行逻辑和控制要求，编写PLC程序代码，实现电梯的上行、下行、停止、开门、关门等功能。

3.测试和调试：将设计好的硬件电路与PLC程序进行连接，进行测试和调试，确保电梯的各项功能正常。

三、硬件电路设计和连接1.PLC主控制器：选用一款适用的PLC主控制器，具备足够的输入和输出接口，以及良好的稳定性和可靠性。

2.按钮输入模块：设计电梯内部和每层楼的按钮输入模块，通过按钮输入指令以实现乘客的指令输入。

3.电机输出模块：设计电梯电机控制模块，通过控制电机的正反转实现电梯的上下运动。

4.传感器模块：设计用于感知电梯当前位置和状态的传感器模块，包括楼层传感器、电梯位置传感器等。

四、PLC程序代码设计1.定义输入和输出变量：根据硬件电路的连接，定义PLC程序需要使用的输入和输出变量。

2.设定楼层传感器的逻辑：通过楼层传感器的信号，判断电梯当前所在楼层，将楼层信息保存在变量中。

3.设定按钮输入的逻辑：根据乘客的指令，判断应该向上或向下运动，并将指令保存在变量中。

4.设定电梯运动的逻辑：根据按钮输入和楼层传感器的信号，判断电梯是否需要上行或下行，并控制电机的正反转以实现运动。

5.设定电梯开关门的逻辑：根据电梯当前楼层和按钮输入的指令，控制电梯门的开关动作。

五、测试和调试将设计好的硬件电路与PLC程序进行连接，进行测试和调试，确保电梯的各项功能正常。

检查电梯的上行、下行、停止、开门、关门等操作是否正常，以及按钮输入和楼层传感器等功能是否准确可靠。

1. 三层电梯PLC控制系统设计1.1实训目的本次设计是一种电梯PLC控制系统。

电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。

它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道内导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。

而控制电梯运行的PLC系统也要求越来越高，要求达到电梯运行的“稳、准、快”的运行目的。

该系统主要由PLC、逻辑控制电路组成。

其中包括交流异步电动机、继电器、接触器、行程开关、按钮、发光指示器和变频器组成为一体的控制系统。

整个系统通过PLC、逻辑控制电路对电梯的升降；加、减速；平层；起动、制动控制。

其结构简单、运行效率高、平层精度高、易于理解与掌握。

1.2 实训内容和控制要求工作过程：电梯由安装在各楼层厅门口的呼叫按钮进行操纵，其操纵内容为呼叫电梯、运行方向和停靠楼层。

每层楼设有呼叫按钮（一层U1，二层U2，D2，三层D3），指示灯L1指示电梯在一层与二层之间运行、L2指示在二层与三层之间运行、L3指示在三层与二层之间运行、SQ1～SQ3为到位行程开关。

电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。

输出端用输出指示灯的状态来模拟输出设备的状态。

三层楼电梯的自动控制要求如下：（1）当电梯停于1F或2F时，如果按3F按钮呼叫，则电梯上升到3F，由行程开关SQ3停止；（2）当电梯停于3F或2F时，如果按1F按钮呼叫，则电梯下降到1F，由行程开关LS1停止；（3）当电梯停于1F，如果按2F按钮呼叫，则电梯上升到2F，由行程开关LS2停止；（4）当电梯停于3F，如果按2F按钮呼叫，则电梯下降到2F，由行程开关LS2停止；（5）当电梯停于2F，而2F、3F按钮均有人呼叫时，电梯先上升到2F，由LS2控制暂停2S后，继续上升到3F，由LS3停止；（6）当电梯停于3F，而1F、2F按钮均有人呼叫时，电梯下降到2F，由LS2控制暂停2S后，继续下降到1F，由LS1停止；（7）在电梯上升途中，任何反方向的下降按钮呼叫均无效；（8）在电梯下降途中，任何反方向的上升按钮呼叫均无效；（9）每层楼之间的到达时间应在10s内完成，否则电梯停机；（10）电梯的起始位置和程序的启动、停止运行自行设计。

毕业生毕业设计（论文）课题名称基于plc的三层电梯控制系统设计专业 10电气自动化班级 10221学号 20100220102姓名于向东指导教师彭登峰毕业设计（论文）任务书毕业设计（论文）题目：基于plc的三层电梯控制系统设计专业：电气自动化姓名：于向东毕业设计（论文）工作起止时间：毕业设计（论文）的内容要求：电梯由“四层四站电梯对象、包括电机、正反向继电器、轿厢、内选召唤按钮、外选召唤按钮、外呼指示灯、内选指示灯、楼层显示、上下行显示、平层电磁传感器检测、接线盒”等组成，采用S7-200PLC进行控制，实现对电机驱动，上、下行的顺序控制，随机呼叫的优化控制，自动准确定位，上、下行及平层指示灯显示，上位监控系统等功能。

其具体设计要求如下：（1）要求所使用的传感器灵敏度高，可靠性好，能时刻准确监测电梯的运动。

（2）要求选用的plc能对信号做出准确的分析处理，并传到监控装置。

当电梯发生故障时，首先plc会发出声音报警；同时，起火总服务台处也会发生声音报警并会在LED显示屏上显示相应的着火故障地点。

（3）设计备用电源，当电梯停电时，会，转换为备用电源供电。

（4）要求传感器监测到电梯内人数后，能自动根据人数多少来变换速度。

指导教师（签名）：年月日毕业设计开题报告一、课题设计（论文）目的及意义随着城市建设的不断发展，城市迅速的崛起，高层建筑的不断增多，电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。

它是采用电力拖动方式，将载有乘客或货物的轿厢，运行于垂直方向的两根刚性导轨之间，运送乘客和货物的固定式提升设备。

所以，电梯是为高层建筑运输服务的设备，它具有运送速度快、安全可靠、操作简便的优点。

但传统的电梯控制系统主要采用继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采用PLC组成的控制系统可以很好地解决上述问题，使电梯运行更加安全、方便、舒适二、课题设计（论文）提纲目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器取代微机实现信号控制。

plc3层电梯课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基本原理和在电梯控制系统中的应用；2. 掌握PLC在电梯控制中的三层架构及其功能，包括输入/输出接口、逻辑控制和人机交互；3. 学会使用PLC编程软件进行电梯控制程序的编写和调试。

技能目标：1. 能够运用所学知识对电梯运行过程中出现的问题进行故障诊断和排查；2. 培养学生实际操作PLC设备的能力，通过编程实现电梯的正常启动、停止、楼层显示和门控等功能；3. 提高学生的团队协作能力和问题解决能力，通过小组合作完成电梯控制系统的设计。

情感态度价值观目标：1. 培养学生对自动化控制技术的兴趣，激发其探索未知、创新实践的热情；2. 强化学生的安全意识，使其在设计和操作电梯控制系统的过程中，始终关注乘客和设备的安全；3. 引导学生树立正确的价值观，认识到科技发展对提高生活质量的重要性。

课程性质：本课程为实践性较强的学科，结合理论知识和实际操作，培养学生运用PLC技术解决实际问题的能力。

学生特点：学生已具备一定的电子技术基础和编程能力，对PLC技术有一定了解，但实际操作经验不足。

教学要求：注重理论与实践相结合，强调学生的动手实践能力，以项目为导向，培养学生的团队合作精神和创新能力。

在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。

二、教学内容1. PLC基本原理与电梯控制概述-PLC工作原理及其在电梯控制中的应用-电梯控制系统的发展历程及现状2. PLC电梯控制系统的三层架构-输入/输出接口：传感器、执行器的接入与信号处理-逻辑控制：电梯运行逻辑、楼层控制、安全监测-人机交互：操作面板、显示屏的设计与实现3. PLC编程软件的使用-软件界面及功能介绍-编程语言及指令学习-电梯控制程序的编写与调试4. 电梯控制系统的实际操作-电梯启动、停止、楼层显示、门控功能的实现-故障诊断与排查-小组项目：设计并实现一个简易电梯控制系统5. 教学内容的安排与进度-第1-2周：PLC基本原理与电梯控制概述-第3-4周：PLC电梯控制系统的三层架构-第5-6周：PLC编程软件的使用-第7-8周：电梯控制系统的实际操作及小组项目教学内容关联教材章节：-《PLC原理与应用》第1-2章：PLC基本原理及电梯控制概述-《PLC原理与应用》第3-5章：PLC电梯控制系统的三层架构及编程-《电梯控制系统》第1-4章：电梯控制系统的设计、操作与维护教学内容遵循科学性和系统性，结合课程目标，旨在让学生掌握PLC在电梯控制系统中的应用，培养其实际操作和问题解决能力。

基于PLC的三层电梯设计摘要：本论文阐述了可编程控制器PLC在电梯控制系统中的应用，介绍了3层楼电梯的PLC控制系统的总体设计方案、设计过程、组成，列出了具体的主要硬件电路、I/O分配表、电梯的控制梯形图及指令表，并给出了系统组成框图和程序流程图。

在分析处理随机信号逻辑关系的基础上，进行了PLC的编程方法，设计了一套完整的电梯控制系统方案。

电梯的电气系统由拖动系统和控制系统两部分组成。

目前电梯设计使用可编程控制器(PLC)，功能变化灵活，编程简单，故障少，噪音低。

维修保养方便，节能省工，抗干扰能力强，控制箱占地面积少，使电梯运行更加安全、方便、舒适。

当乘员进入电梯，按下楼层按钮，电梯门自动关闭后．控制系统进行下列运作：根据轿厢所处位置及乘员所处层数。

判定轿厢运行方向，较厢运行。

将轿厢停在选定的楼层上；同时，根据楼层的呼叫，顺路停车，自动开关门。

另外在轿厢内外均要有信号灯显示电梯运行方向及楼层数。

关键字：PLC 电梯控制程序设计梯形图选题背景随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。

电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分，广泛的应用于高层住宅，大型公共建筑，工厂仓库等场所，节省了人力和时间，提高了工作效率。

电梯作为现代化的产物，早在上个世纪就进入了我们的生活之中。

大规模的经济建设尤其是蓬勃发展的房地产业给国内电梯行业开拓了更为广阔的市场。

随着经济建设的持续高速发展，我国电梯需求量越来越大。

由此，一个更为庞大的电梯市场已经在国内轰然形成。

我国以前主要都是依靠国外的进口技术，本国的电梯厂商主要都是依靠为进口电梯作销售代理或者售后维修进行经营。

但是随着技术的革新和与国外的交流，当今经济建设需求的各类电梯，几乎全部都可以在中国生产。

电梯生产作为一门国家的新兴产业，它这种能有减少人口膨胀对环境所造成的巨大压力的特性，注定了其在中国具有一片光明的前景。

plc课程设计 三层电梯设计一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理，掌握其编程方法。

2. 学生能够描述三层电梯的基本工作原理和各部分功能。

3. 学生能够运用PLC实现对三层电梯的运行控制。

技能目标：1. 学生能够运用所学知识，设计并编写PLC程序，实现三层电梯的上升、下降、停止等基本功能。

2. 学生能够通过小组合作，解决实际电梯运行过程中可能遇到的问题，提高问题解决能力。

3. 学生能够运用所学知识，对电梯控制系统进行调试和优化。

情感态度价值观目标：1. 学生通过本课程的学习，培养对自动化控制技术的兴趣，激发创新意识。

2. 学生能够认识到PLC技术在现代工业中的重要作用，增强职业认同感。

3. 学生在小组合作中，培养团队协作精神，提高沟通与交流能力。

课程性质：本课程为实践性课程，以项目为导向，结合理论知识与实践操作，培养学生运用PLC技术解决实际问题的能力。

学生特点：学生具备一定的电子技术和编程基础，具有较强的动手能力和学习兴趣。

教学要求：教师需引导学生运用所学知识，完成三层电梯的设计与编程，注重培养学生的实际操作能力和问题解决能力。

同时，关注学生的情感态度价值观培养，提高学生的综合素质。

通过课程目标的分解，使学生在完成具体学习成果的过程中，达到课程目标的要求。

二、教学内容1. PLC基本原理：包括PLC的组成、工作原理、编程语言等，对应教材第2章内容。

2. 三层电梯工作原理：介绍电梯的主要组成部分、功能及工作原理，对应教材第3章内容。

3. PLC编程方法：学习PLC编程的基本指令、程序结构和编程技巧，对应教材第4章内容。

4. 电梯控制系统设计：运用所学知识，设计并实现三层电梯的控制系统，对应教材第5章内容。

5. PLC程序编写与调试：学习如何编写、下载和调试PLC程序，对应教材第6章内容。

6. 故障分析与优化：分析电梯运行过程中可能出现的故障，并提出解决方案，对应教材第7章内容。

基于西门子PLCs7-300的三层电梯课程设计报告第一篇：基于西门子PLC s7-300的三层电梯课程设计报告目录一、引言 (2)1、设计目的 (2)2、设计任务 (2)3、设计内容 (2)4、设计意义 (2)二、基础知识 (3)1、PLC的工作原理 (3)2、STEP7的简介 (4)三、系统的设计准备 (6)1、电梯控制示意图 (6)2、系统流程图 (6)四、系统的硬件设计 (9)1、PLC硬件配置说明 (9)2、PLC的I/O地址分配表 (9)3、交通灯控制系统的I/O接线图 (10)五、三层电梯控制系统的软件设计 (11)1.楼层呼叫......................................................................................................11 2.轿厢停止控制................................................................................................12 3.电梯上下行...................................................................................................12 4.轿厢开门关门................................................................................................13 5.楼层显示 (15)六、软件的调试与仿真 (16)1.调试步骤......................................................................................................16 2.调试结果 (16)七、总结 (20)八、心得体会 (21)九、参考文献 (22)一、引言1、设计目的（1）熟练使用西门子公司的S7-300系列产品各基本指令和部分应用指令，根据控制要求进行PLC梯形图编程。

三层电梯PLC毕业设计简介本文档介绍了一个基于可编程逻辑控制器（PLC）的三层电梯的毕业设计方案。

这个毕业设计旨在实现一个能够自动控制运行的电梯系统，其中包括楼层按钮、内外门按钮、状态指示灯以及紧急停止按钮等功能。

通过PLC控制器的编程和逻辑运算，实现电梯的运行和功能。

本文档将详细介绍电梯系统的设计概述、硬件配置、PLC编程、电梯操作流程和功能实现等内容。

设计概述目标本毕业设计的目标是设计一个能够实现自动控制运行的三层电梯系统。

这个电梯系统应当具备以下功能：•支持外部楼层和内部楼层的按钮控制•支持开关门功能•支持状态指示灯显示当前楼层信息•支持紧急停止功能硬件配置本设计方案中，我们将使用以下硬件配置来实现电梯系统：•三个楼层按钮•一个内外门按钮•一个状态指示灯•一个紧急停止按钮•一个PLC控制器PLC编程输入信号电梯系统的输入信号主要来自于各个按钮和开关，包括楼层按钮信号、内外门按钮信号和紧急停止按钮信号。

这些信号将由PLC控制器读取和检测。

输出信号电梯系统的输出信号主要用于控制电梯的运行和状态显示，包括电梯上升和下降信号、门开和关信号以及当前楼层信号。

这些信号将由PLC控制器输出和驱动。

PLC程序设计根据电梯系统的需求和功能，我们可以设计一个基于状态机的PLC程序。

该程序将基于当前状态以及输入信号作出相应的输出控制，实现电梯的自动控制运行。

电梯操作流程电梯系统的操作流程可以分为以下几个步骤：1.按下楼层按钮：当乘客在外部或内部按下楼层按钮时，PLC控制器接收到相应的信号。

根据当前状态和请求的楼层，控制器将判断电梯应该上升还是下降。

2.电梯移动：当电梯需要移动时，PLC控制器将输出相应的电梯上升或下降信号，驱动电梯的运动。

同时，控制器将控制电梯门的开关。

3.到达目标楼层：当电梯到达目标楼层时，PLC控制器将输出相应的信号，使电梯停止运动。

同时，控制器将控制电梯门的开关，以供乘客上下电梯。

4.紧急停止：当紧急情况发生时，乘客可以按下紧急停止按钮。

三层电梯PLC控制系统设计一、引言随着城市化进程的加快，居民楼、商业中心和公共场所的电梯使用越来越广泛，因此电梯安全和效率成为人们关注的重点。

在这种背景下，电梯控制系统的设计和优化显得尤为重要。

本文将针对三层电梯的PLC控制系统设计进行详细阐述，以提高电梯运行的安全性和效率。

二、设计思路本文设计的三层电梯PLC控制系统，主要包括以下几个模块：按钮输入模块、电梯状态控制模块、电机控制模块和门控制模块。

其中，按钮输入模块负责接收乘客的指令，电梯状态控制模块负责判断电梯当前状态并进行相应的控制，电机控制模块负责控制电梯的运行方向和速度，门控制模块负责控制电梯门的开合。

整个系统的设计思路是基于有限状态机的思想，通过不同的状态切换实现电梯的安全和顺畅运行。

三、具体设计方案1.按钮输入模块按钮输入模块包括上行按钮、下行按钮和门控制按钮。

当乘客按下相应的按钮时，PLC将接收到按钮信号，并将其转换为相应的电梯指令。

在设计时，要考虑到按钮输入的抗干扰性和稳定性，以确保系统能够稳定运行。

2.电梯状态控制模块电梯状态控制模块主要负责判断电梯当前状态并进行相应的控制。

状态包括电梯的位置、运行方向和运行状态。

通过传感器检测电梯的位置和运动方向，并根据当前状态和乘客的指令进行状态切换和控制操作。

3.电机控制模块电机控制模块负责控制电梯的运行方向和速度。

根据电梯的当前状态和乘客的指令，确定电机的运行方向和速度，并通过PLC控制电机的启停和转向。

4.门控制模块门控制模块负责控制电梯门的开合。

通过传感器检测电梯门的状态，并根据指令控制电梯门的开合。

在设计时，要考虑到门的安全性和稳定性，以避免发生夹人等意外情况。

四、系统优化方案1.添加紧急停止按钮：为提高电梯的安全性，可以在电梯内外设置紧急停止按钮，一旦发生紧急情况，乘客可以通过按下按钮来停止电梯的运行。

2.增加故障检测功能：在系统中增加故障检测功能，及时发现系统故障并进行自动报警或停机处理，以减少事故的发生。

3层电梯plc课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基本原理和功能，掌握其在电梯控制系统中的应用。

2. 学习3层电梯的基本结构和工作原理，理解其与PLC结合的控制方式。

3. 掌握PLC编程的基本方法和步骤，能运用所学知识对3层电梯进行简单控制程序设计。

技能目标：1. 能够运用PLC进行3层电梯的启动、停止、运行、楼层指示等基本控制。

2. 培养学生动手实践能力，通过实际操作，完成电梯控制系统的连接和调试。

3. 培养学生问题分析、解决能力，能够针对电梯运行过程中出现的问题进行排查和修复。

情感态度价值观目标：1. 培养学生合作意识，分组进行课程设计和实践，共同完成电梯控制任务。

2. 激发学生学习兴趣，通过实际应用案例，让学生认识到PLC技术在工程领域的广泛应用和重要性。

3. 培养学生安全意识，在实践过程中，注意电气安全，遵循操作规程。

本课程结合学科特点、学生年级知识深度和教学要求，旨在让学生掌握PLC在电梯控制系统中的应用，培养其动手实践和问题解决能力，同时注重培养合作意识和安全意识，使学生在学习过程中形成正确的价值观。

1.PLC基础知识：介绍PLC的定义、结构、工作原理和应用领域，重点讲解其在电梯控制系统中的作用。

教材章节：第一章《PLC概述》2.电梯结构与原理：讲解3层电梯的基本结构，包括曳引机、钢丝绳、轿厢、对重、门系统等组成部分，分析电梯工作原理。

教材章节：第二章《电梯结构与工作原理》3.PLC编程技术：教授PLC编程的基本指令、编程方法和步骤，结合电梯控制需求进行编程实践。

教材章节：第三章《PLC编程技术》4.电梯控制系统的连接与调试：指导学生进行PLC与电梯控制系统的连接，学习调试方法，掌握基本控制功能。

教材章节：第四章《PLC控制系统连接与调试》5.电梯控制程序设计：根据3层电梯的控制需求，设计相应的PLC控制程序，实现电梯的基本运行功能。

教材章节：第五章《PLC控制程序设计实例》6.课程实践：分组进行电梯控制系统的搭建和调试，解决实际问题，提高学生的动手能力和团队合作精神。

PLC三层电梯的设计电梯是现代建筑中必不可少的交通工具，其设计和控制系统的可靠性与安全性对使用者至关重要。

本文将探讨PLC（可编程逻辑控制器）应用于三层电梯设计的相关内容。

1.总体设计思路三层电梯的总体设计思路是基于PLC控制系统实现电梯的安全、高效和智能化。

设计中需要考虑电梯的载重能力、速度、门控制、紧急情况下的故障响应和安全措施等因素。

PLC是一种可编程的控制器，具有可靠性高、适应性强、易编程等特点，能够满足电梯设计的要求。

2.电梯的控制逻辑电梯的控制逻辑是保证电梯正常运行的关键，其中包括电梯的上行和下行逻辑、停梯逻辑、开关门逻辑等。

通过PLC编程实现这些逻辑可以有效简化电梯的控制系统。

3.载重能力和速度控制在设计电梯的时候，需要考虑电梯的载重能力和速度控制。

PLC控制系统可以实时监测电梯的负载情况，并根据载重情况控制电梯的运行速度，以保证电梯的运行安全。

4.门控制系统电梯的门控制系统是电梯设计中非常重要的一部分，它要能够控制电梯门的开关，并保证开关门的安全性。

PLC控制系统可以实现电梯门开关的自动控制，并加入传感器来监测门的位置，保证电梯开关门的安全运行。

5.紧急情况下的故障响应和安全措施在电梯设计中，需要考虑紧急情况下的故障响应和安全措施。

例如，当电梯发生故障时，需要自动停止运行，并通过警示灯或语音提示告知乘客情况，并及时通知维修人员。

同时，还需要加入防止电梯超载和过载等安全措施，确保电梯的使用安全。

6.系统监控和维护PLC控制系统可以实现对电梯整个运行过程的监控和维护。

通过监控系统，可以实时了解电梯的运行状态，如运行时间、故障报警等信息。

这样可以帮助维修人员及时发现问题，并进行维护和修理，以保证电梯的运行安全和稳定。

总之，PLC三层电梯的设计应该综合考虑载重能力、速度控制、门控制系统、故障响应和安全措施等因素，以最大限度地保证电梯的安全性和可靠性。

PLC控制系统的应用可以提高电梯的自动化程度，简化控制系统，并提供全面的监控和维护功能。

三层电梯PLC控制系统设计含程序电梯是现代建筑中常用的垂直交通设备，通过PLC控制系统实现对电梯的控制和管理，可以提高电梯的运行效率和安全性。

本文将针对一个三层电梯进行PLC控制系统的设计，包括电梯的运行逻辑和程序实现。

一、电梯运行逻辑设计1.状态监测a.电梯位置检测：通过位置传感器检测电梯所在楼层，可以确定电梯的位置信息。

b.门开关状态检测：通过开关传感器检测电梯门的打开和关闭状态，可以确定电梯门是打开还是关闭。

2.运行控制a.开门控制：当电梯到达指定楼层且电梯门关闭时，接收外部开门信号时，电梯门打开。

b.闭门控制：当电梯门打开一段时间后，自动闭门。

c.电梯上行控制：当外部调用上行时，电梯按照最优路线上行到指定楼层。

d.电梯下行控制：当外部调用下行时，电梯按照最优路线下行到指定楼层。

e.紧急停止控制：当电梯发生故障或紧急情况时，立即停止电梯运行。

二、PLC程序设计1.状态监测程序设计a.电梯位置检测程序：通过读取位置传感器的状态信号，将电梯所在楼层信息反馈给PLC程序。

b.门开关状态检测程序：通过读取开关传感器的状态信号，判断电梯门的打开和关闭状态。

2.运行控制程序设计a.开门控制程序：当电梯到达指定楼层且电梯门关闭时，接收外部开门信号时，将开门信号发送给电梯门控制装置。

b.闭门控制程序：当电梯门打开一段时间后，将闭门信号发送给电梯门控制装置。

c.电梯上行控制程序：当外部调用上行时，根据当前电梯的位置信息，计算最优路线，并将上行信号发送给电梯运行控制装置。

d.电梯下行控制程序：当外部调用下行时，根据当前电梯的位置信息，计算最优路线，并将下行信号发送给电梯运行控制装置。

e.紧急停止控制程序：当发生故障或紧急情况时，立即发送停止信号给电梯运行控制装置。

3.整体控制程序设计a.状态监测程序和运行控制程序的输出以及传感器的输入通过PLC的I/O模块进行连接。

b.PLC基于状态监测程序和运行控制程序，根据输入信号进行逻辑运算，并根据运行控制程序的结果，控制电梯门和电梯的运行。
