《数字图像处理》课程设计报告
- 格式:doc
- 大小:235.00 KB
- 文档页数:12
1.课程设计目的1、提高分析问题、解决问题的能力,进一步巩固数字图像处理系统中的基本原理与方法。
2、熟悉掌握一门计算机语言,可以进行数字图像的应用处理的开发设计。
2.课程设计内容及实现2.1、二维快速傅立叶变换:本项目的重点是:这个项目的目的是开发一个2-D FFT程序“包”,将用于在其他几个项目。
您的实现必须有能力:(a)乘以(-1),x + y的中心变换输入图像进行滤波。
(b) 一个真正的函数相乘所得到的(复杂的)的阵列(在这个意义上的实系数乘以变换的实部和虚部)。
回想一下,对相应的元件上完成两幅图像的乘法。
(c) 计算傅立叶逆变换。
(d) 结果乘以(-1)x + y的实部。
(e) 计算频谱。
基本上,这个项目实现了图。
4.5。
如果您正在使用MATLAB,那么您的傅立叶变换程序将不会受到限制,其大小是2的整数次幂的图像。
如果要实现自己的计划,那么您所使用的FFT例程可能被限制到2的整数次幂。
在这种情况下,你可能需要放大或缩小图像到适当的大小,使用你的程序开发项目02-04逼近:为了简化这个和以下的工程(除项目04-05),您可以忽略图像填充(4.6.3节)。
虽然你的结果不会完全正确,将获得显着的简化,不仅在图像的大小,而且在需要裁剪的最终结果。
由这种近似的原则将不会受到影响结果如下:主要代码f=imread('Fig4.04(a).jpg');H=imread('Fig4.04(a).jpg');subplot(3,2,1);imshow(f);title('(a)原图像');[M1,N1]=size(f);f=im2double(f);[M2,N2]=size(H);H=im2double(H); %把灰度图像I1的数据类型转换成转换成双精度浮点类型for x=1:M1for y=1:N1f(x,y)=(-1)^(x+y)*f(x,y); %用(-1)^(x+y)乘以输入图像,来实现中心化变换endendF=fft2(f); %使用函数fft2可计算傅立叶变换subplot(3,2,3);imshow(F);title('(b)傅立叶变换的图像');if(M2==1)&&(N2==1)G=F(x,y)*H(x,y);elseif((M1==M2)&&(N1==N2))for x=1:M1for y=1:N1G(x,y)=F(x,y)*H(x,y);endendelseerror('输入图像有误','ERROR');end %通过两个图像的乘法程序,实现对相应元素的相乘g=ifft2(G);subplot(3,2,4);imshow(g);title('(c)傅立叶逆变换的图像');for x=1:M1for y=1:N1g(x,y)=(-1)^(x+y)*g(x,y);endendg=real(g);S=log(1+abs(F)); %计算傅立叶幅度谱并做对数变换subplot(3,2,5);plot(S); %二维图像显示幅度谱title('(d)二维图像显示幅度谱');Q=angle(F); %计算傅立叶变换相位谱subplot(3,2,6);plot(Q);title('(e)二维图像显示相位谱'); %二维图像显示相位谱结果截图图1 傅里叶变换及频谱图结果分析:图1中(a)是原始灰度图像,对原图进行傅里叶变换,用(-1)^(x+y)乘以输入图像,来实现中心化变换得到(b),(c)为傅里叶变换的逆变换得到的图像。
《数字图像处理》课程设计报告——手写阿拉伯数字的识别1、课程设计目的1)、提高分析问题、解决问题的能力,进一步巩固数字图像处理系统中的基本原理与方法。
2)、掌握文献检索的方法与技巧。
3)、熟悉掌握一门计算机语言,可以进行数字图像的应用处理的开发设计。
2、方法综述字符识别处理的信息可分为两大类:一类是文字信息,处理的主要是用各国家、各民族的文字(如:汉字,英文等)书写或印刷的文本信息,目前在印刷体和联机手写方面技术已趋向成熟,并推出了很多应用系统;另一类是数据信息,主要是由阿拉伯数字及少量特殊符号组成的各种编号和统计数据,如:邮政编码、统计报表、财务报表、银行票据等等,处理这类信息的核心技术是手写数字识别。
本次实验是对手写的阿拉伯数字进行识别,主要步骤包括预处理模块(其中用到图像分割方法),特征提取和利用人工神经网络(具体运用BP 神经网络方法)进行数字的识别。
2.1图像分割:图像分割就是把图像分成若干个特定的、具有独特性质的区域并提出感兴趣目标的技术和过程。
它是由图像处理到图像分析的关键步骤。
现有的图像分割方法主要分以下几类:基于阈值的分割方法、基于区域的分割方法、基于边缘的分割方法以及基于特定理论的分割方法等。
2.1.1基于阈值的分割方法灰度阈值分割[1]法是一种最常用的并行区域技术,它是图像分割中应用数量最多的一类。
阈值分割方法实际上是输入图像f到输出图像g的如下变换:其中,T为阈值,对于物体的图像元素g(i,j)=l,对于背景的图像元素g(i,j)=0。
由此可见,阈值分割算法的关键是确定阈值,如果能确定一个合适的阈值就可准确地将图像分割开来。
阈值确定后,将阈值与像素点的灰度值比较和像素分割可对各像素并行地进行,分割的结果直接给出图像区域。
阈值分割的优点是计算简单、运算效率较高、速度快。
在重视运算效率的应用场合(如用于硬件实现),它得到了广泛应用。
人们发展了各种各样的阈值处理技术,包括全局阈值、自适应阈值、最佳阈值等等。
电子科技大学数字图像处理课程设计课题名称数字图像处理院(系)通信与信息工程学院专业通信工程姓名学号起讫日期指导教师2015年12月15日目录摘要: (03)课题一:图像的灰度级分辨率调整 (04)课题二:噪声的叠加与频域低通滤波器应用 (06)课题三:顶帽变换在图像阴影校正方面的应用 (13)课题四:利用Hough变换检测图像中的直线 (15)课题五:图像的阈值分割操作及区域属性 (20)课题六:基于MATLAB®的GUI程序设计 (23)结束语: (36)参考文献: (37)基于MATLAB®的数字图像处理课题设计摘要本文首先对数字图像处理的相关定义、概念、算法与常用变换进行了介绍;并通过七个课题实例,借助MATLAB®的图像处理工具箱(Computer Vision System Toolbox)对这些案例逐一实现,包括图像的灰度值调整、图像噪声的叠加、频域低通滤波器、阈值分割、Hough变换等,常用的图像变化与处理;然后通过MATLAB®的GUI程序设计,对部分功能进行模块化整合,设计出了数字图像处理的简易软件;最后给出了软件的帮助文件以及该简易程序的系统结构和m代码。
关键词:灰度值调整噪声图像变换MATLAB® GUI设计课题一:图像的灰度级分辨率调整设计要求:128,64,32,16,8,4,2,并在同一个figure窗口将图像的灰度级分辨率调整至{}上将它们显示出来。
设计思路:灰度级分辨率又称色阶,是指图像中可分辨的灰度级的数目,它与存储灰度级别所使用的数据类型有关。
由于灰度级度量的是投射到传感器上的光辐射值的强度,所以灰度级分辨率又称为辐射计量分辨率。
随着图像灰度级分辨率的的逐渐降低,图像中所包含的颜色数目将变得越来越少,从而在颜色维度造成图像信息量的退化。
MATLAB®提供了histeq函数用于图像灰度值的改变,调用格式如下:J = histeq(I,n)其中J为变换后的图像,I为输入图像,n为变换的灰度值。

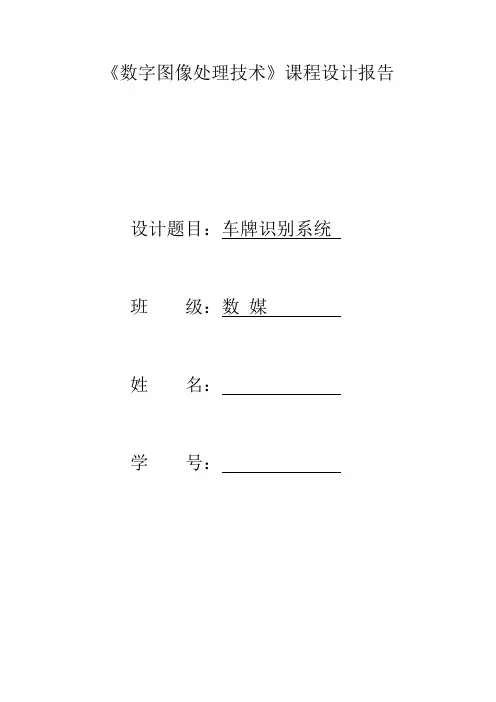

《数字图像处理技术》课程设计报告设计题目:车牌识别系统班级:数媒姓名:学号:一、目的与要求1、提高分析图像处理问题的能力,进一步巩固在《数字图像处理技术》课程中所掌握的基本原理与方法。
2、掌握并使用一门计算机语言,进行数字图像处理的应用设计。
二、设计的内容1、主要功能:牌照图像的采集和预处理、牌照区域的定位和提取、牌照字符的分割和识别等。
2、系统工作的原理以及过程:(1)当行驶的车辆经过时,触发埋设在固定位置的传感器,系统被唤醒处于工作状态;一旦连接摄像头光快门的光电传感器被触发,设置在车辆前方、后方和侧面的相机同时拍摄下车辆图像;(2)由摄像机或CCD 摄像头拍摄的含有车辆牌照的图像通视频卡输入计算机进行预处理,图像预处理包括图像转换、图像增强、滤波和水平较正等;(3)由检索模块进行牌照搜索与检测,定位并分割出包含牌照字符号码的矩形区域;(4)对牌照字符进行二值化并分割出单个字符,经归一化后输入字符识别系统进行识别。
三、总体方案设计车牌识别的最终目的就是对车牌上的文字进行识别。
主要应用的为模板匹配方法。
因为系统运行的过程中,主要进行的都是图像处理,在这个过程中要进行大量的数据处理,所以处理器和内存要求比较高,CPU要求主频在600HZ及以上,内存在128MB及以上。
系统可以运行于Windows98、Windows2000或者Windows XP操作系统下,程序调试时使用matlab。
1、功能模块的划分:(1)预处理及边缘提取:图象的采集与转换,边缘提取。
(2)牌照的定位和分割:牌照区域的定位,牌照区域的分割,车牌进一步处理。
(3)字符的分割与归一化:字符分割,字符归一化。
(4)字符的识别2、具体功能实现的原理以及流程图:1、预处理及边缘提取预处理及边缘提取流程图(1)图象的采集与转换:考虑到现有牌照的字符与背景的颜色搭配一般有蓝底白字、黄底黑字、白底红字、绿底白字和黑底白字等几种,利用不同的色彩通道就可以将区域与背景明显地区分出来,例如,对蓝底白字这种最常见的牌照,采用蓝色 B 通道时牌照区域为一亮的矩形,而牌照字符在区域中并不呈现。

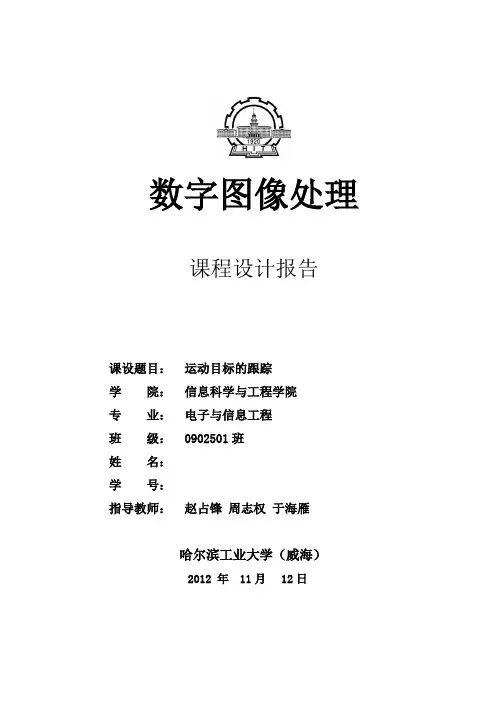

数字图像处理课程设计报告课设题目:运动目标的跟踪学院:信息科学与工程学院专业:电子与信息工程班级:0902501班姓名:学号:指导教师:赵占锋周志权于海雁哈尔滨工业大学(威海)2012 年11月12日目录一. 课程设计任务 (1)二. 课程设计原理及设计方案 (1)三. 课程设计的步骤和结果 (4)四. 课程设计总结 (8)五. 设计体会 (8)六. 参考文献 (10)一. 课程设计任务在很多应用中都要对运动目标进行跟踪。
比如激光制导中,弹载摄像机不断检测指向目标的激光束,根据激光光点的位置来修正飞行方向。
使用图像获取工具箱,从摄像机获取视频图像到matlab中,这些图像可以用来跟踪摄像机视场中的目标。
建立一个图像跟踪的演示程序,用于跟踪的目标可由一个激光笔产生的激光点代替。
要求完成功能:1、对连接在计算机上的视频获取设备进行控制;2、显示动态视频画面;3、对画面中内容进行运动目标检测;4、输出检测到的激光点的位置信息;5、设计软件界面。
- 1 -二. 课程设计原理及设计方案2.1运动目标的检测运动目标检测的方法主要有三类:光流法、帧差法和背景差法。
光流法由于其计算量大,算法复杂,一般不被直接应用于实时视频监控场合。
帧差法实时性好,但对物体的运动速度有一定的要求。
背景差法,相对于其他方法而言简单易于实现,能够很精确地提取出运动对象,但是由于场景的复杂性、不可预知性、以及各种环境干扰和噪声的存在,如光照的突然变化、实际背景图像中有些物体的波动、摄像机的抖动、运动物体进出场景对原场景的影响等,使得背景的建模和模拟变得比较困难。
我选择了帧差法。
帧差法利用了视频序列相邻帧之间的强相关性进行变化检测。
连续帧之间利用两帧图像的灰度差分析视频图像序列的运动特性,通过比较目标在两个不同时刻的画面,识别由于物体运动而造成的区域差别。
在实际计算过程中,差分是指将两帧相邻目标图像逐点相减,形成差分图,在差分图中如果差分值大于给定的阀值,则相应的像素取,由此产生非零区,利用非零区就可以检测出运动目标。
数字图像处理设计报告【设计目的】配合《数字图像处理》课程的教学,使学生能巩固和加深对数字图像处理基础理论和基本知识的理解;掌握使用图像处理软件处理图像基本思想和方法;提高学生对图像处理方面的实际问题的应对能力并将所学知识在实践中巩固。
【设计要求】1.按照题目的要求,简要介绍算法,并对算法进行分析;2.用MATLAB完成算法代码(不能利用MATLAB自身的图像处理函数完成具体算法,读写和显示可以利用MATLAB函数),注释要清晰;3.给出代码运行的结果,并对结论进行总结;4.每人可选一个给出的题目或自己感兴趣的题目,按照上面要求上交报告,内容不得少于5页A4纸。
【所选题目】用直方图均衡化一幅8位的灰度图像【设计环境】MATLAB7.1,所选图片为彩色动画图片,大小为1024*666*24b【算法介绍和分析】1、算法概述:直方图均衡化是图像处理领域中利用图像直方图对对比度进行调整的方法。
直方图均衡化处理的“中心思想”是把原始图像的灰度直方图从比较集中的某个灰度区间变成在全部灰度范围内的均匀分布。
直方图均衡化就是对图像进行非线性拉伸,重新分配图像像素值,使一定灰度范围内的像素数量大致相同。
直方图均衡化就是把给定图像的直方图分布改变成“均匀”分布直方图分布。
2、算法分析:直方图均衡化的基本思想是把原始图的直方图变换为均匀分布的形式,这样就增加了象素灰度值的动态范围从而可达到增强图像整体对比度的效果。
设原始图像在(x,y)处的灰度为f,而改变后的图像为g,则对图像增强的方法可表述为将在(x,y)处的灰度f映射为g。
在灰度直方图均衡化处理中对图像的映射函数可定义为:g = EQ (f),这个映射函数EQ(f)必须满足两个条件(其中L为图像的灰度级数):(1)EQ(f)在0≤f≤L-1范围内是一个单值单增函数。
这是为了保证增强处理没有打乱原始图像的灰度排列次序,原图各灰度级在变换后仍保持从黑到白(或从白到黑)的排列。
数字图像处理的课程设计一、课程目标知识目标:1. 理解数字图像处理的基本概念,掌握图像的数字化表示方法;2. 掌握图像处理的基本操作,如图像变换、滤波、增强和复原;3. 了解常见的图像分割和特征提取方法,并应用于实际问题;4. 掌握图像压缩的基本原理及常用算法。
技能目标:1. 能够运用图像处理软件进行基本的图像编辑和操作;2. 能够编写简单的数字图像处理程序,实现对图像的基本处理功能;3. 能够运用所学的图像处理方法解决实际问题,如图像去噪、图像增强等;4. 能够对图像进行有效的压缩,以适应不同的应用场景。
情感态度价值观目标:1. 培养学生对数字图像处理技术的兴趣和热情,激发其探索精神;2. 培养学生的团队合作意识,学会与他人共同解决问题;3. 增强学生的实际操作能力,使其认识到理论与实践相结合的重要性;4. 引导学生关注图像处理技术在日常生活和各领域的应用,提高其科技素养。
课程性质:本课程为高年级选修课程,旨在使学生掌握数字图像处理的基本原理和方法,培养其实际应用能力。
学生特点:学生具备一定的数学基础和编程能力,对图像处理有一定了解,但尚未深入学习。
教学要求:结合学生特点和课程性质,注重理论与实践相结合,以实际应用为导向,提高学生的动手能力和创新能力。
通过本课程的学习,使学生能够达到上述课程目标,为未来进一步学习和研究打下坚实基础。
二、教学内容1. 数字图像基础:包括图像的数字化表示、图像质量评价、颜色模型等基本概念;- 教材章节:第1章 数字图像处理基础2. 图像增强:介绍直方图均衡化、图像平滑、锐化等增强方法;- 教材章节:第3章 图像增强3. 图像复原:涉及图像退化模型、逆滤波、维纳滤波等复原方法;- 教材章节:第4章 图像复原4. 图像分割与特征提取:包括阈值分割、边缘检测、区域生长等分割方法,以及特征点的提取和描述;- 教材章节:第5章 图像分割与特征提取5. 图像压缩:介绍图像压缩的基本原理,如JPEG、JPEG2000等压缩算法;- 教材章节:第6章 图像压缩6. 数字图像处理应用:分析图像处理在医学、遥感、计算机视觉等领域的应用案例;- 教材章节:第7章 数字图像处理应用教学进度安排:1. 数字图像基础(2学时)2. 图像增强(4学时)3. 图像复原(4学时)4. 图像分割与特征提取(6学时)5. 图像压缩(4学时)6. 数字图像处理应用(2学时)三、教学方法为提高教学效果,本课程将采用以下多样化的教学方法:1. 讲授法:教师通过系统的讲解,使学生掌握数字图像处理的基本概念、原理和方法。
数字图像处理课程设计报告姓名:学号:班级: .net设计题目:图像处理教师:赵哲老师提交日期:12月29日一、设计内容:主题:《图像处理》详细说明:对图像进行处理(简单滤镜,模糊,锐化,高斯模糊等),对图像进行处理(上下对称,左右对称,单双色显示,亮暗程度调整等),对图像进行特效处理(反色,实色混合,色彩平衡,浮雕效果,素描效果,雾化效果等),二、涉及知识内容:1、二值化2、各种滤波3、算法等三、设计流程图插入图片对图片进行处理二值化处理重复输出两幅图结束四、实例分析及截图效果:运行效果截图:第一步:读取原图,并显示close all;clear;clc;% 清楚工作窗口clc 清空变量clear 关闭打开的窗口close all I=imread('1.jpg');% 插入图片1.jpg 赋给Iimshow(I);% 输出图II1=rgb2gray(I);%图片变灰度图figure%新建窗口subplot(321);% 3行2列第一幅图imhist(I1);%输出图片title('原图直方图');%图片名称一,图像处理模糊H=fspecial('motion',40);%% 滤波算子模糊程度40 motion运动q=imfilter(I,H,'replicate');%imfilter实现线性空间滤波函数,I图经过H滤波处理,replicate反复复制q1=rgb2gray(q);imhist(q1);title('模糊图直方图');二,图像处理锐化H=fspecial('unsharp');%锐化滤波算子,unsharp不清晰的qq=imfilter(I,H,'replicate');。

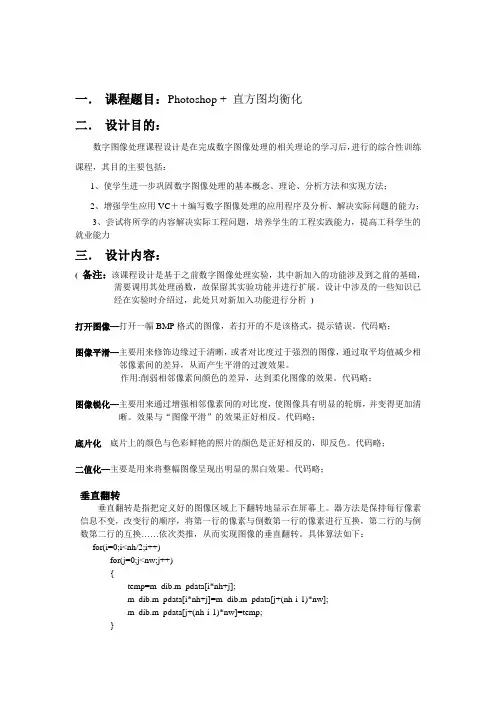

一.课程题目:Photoshop + 直方图均衡化二.设计目的:数字图像处理课程设计是在完成数字图像处理的相关理论的学习后,进行的综合性训练课程,其目的主要包括:1、使学生进一步巩固数字图像处理的基本概念、理论、分析方法和实现方法;2、增强学生应用VC++编写数字图像处理的应用程序及分析、解决实际问题的能力;3、尝试将所学的内容解决实际工程问题,培养学生的工程实践能力,提高工科学生的就业能力三.设计内容:( 备注:该课程设计是基于之前数字图像处理实验,其中新加入的功能涉及到之前的基础,需要调用其处理函数,故保留其实验功能并进行扩展。
设计中涉及的一些知识已经在实验时介绍过,此处只对新加入功能进行分析)打开图像—打开一幅BMP格式的图像,若打开的不是该格式,提示错误。
代码略;图像平滑—主要用来修饰边缘过于清晰,或者对比度过于强烈的图像,通过取平均值减少相邻像素间的差异,从而产生平滑的过渡效果。
作用:削弱相邻像素间颜色的差异,达到柔化图像的效果。
代码略;图像锐化—主要用来通过增强相邻像素间的对比度,使图像具有明显的轮廓,并变得更加清晰。
效果与“图像平滑”的效果正好相反。
代码略;底片化---底片上的颜色与色彩鲜艳的照片的颜色是正好相反的,即反色。
代码略;二值化—主要是用来将整幅图像呈现出明显的黑白效果。
代码略;垂直翻转垂直翻转是指把定义好的图像区域上下翻转地显示在屏幕上。
器方法是保持每行像素信息不变,改变行的顺序,将第一行的像素与倒数第一行的像素进行互换,第二行的与倒数第二行的互换……依次类推,从而实现图像的垂直翻转。
具体算法如下:for(i=0;i<nh/2;i++)for(j=0;j<nw;j++){temp=m_dib.m_pdata[i*nh+j];m_dib.m_pdata[i*nh+j]=m_dib.m_pdata[j+(nh-i-1)*nw];m_dib.m_pdata[j+(nh-i-1)*nw]=temp;}垂直翻转的效果图如下:水平镜像水平翻转是指将图像左右翻转地显示在屏幕上。
数字图像处理课程设计报告细胞识别目录第一部分页脚内容11、实验课题名称----------------------------------------------------------------------------------32、实验目的----------------------------------------------------------------------------------------33、实验内容概要----------------------------------------------------------------------------------3第二部分1、建立工程文件----------------------------------------------------------------------------------32、图像信息获取----------------------------------------------------------------------------------43、如何建立下拉菜单----------------------------------------------------------------------------64、标记Mark点------------------------------------------------------------------------------------65、二值化---------------------------------------------------------------------------------------------96、填洞------------------------------------------------------------------------------------------------97、收缩------------------------------------------------------------------------------------------------108、获取中心点--------------------------------------------------------------------------------------119、细胞计数-----------------------------------------------------------------------------------------1310、All-steps-----------------------------------------------------------------------------------------1311、扩展功能---------------------------------------------------------------------------------------14第三部分12、各步骤结果和错误举例--------------------------------------------------------------------16页脚内容2第四部分13、心得体会----------------------------------------------------------------------------------------22第一部分1、实验课题:细胞识别2、实验目的:对血液细胞切片图片进行各种处理,最终得出细胞的数目、面积等信息。

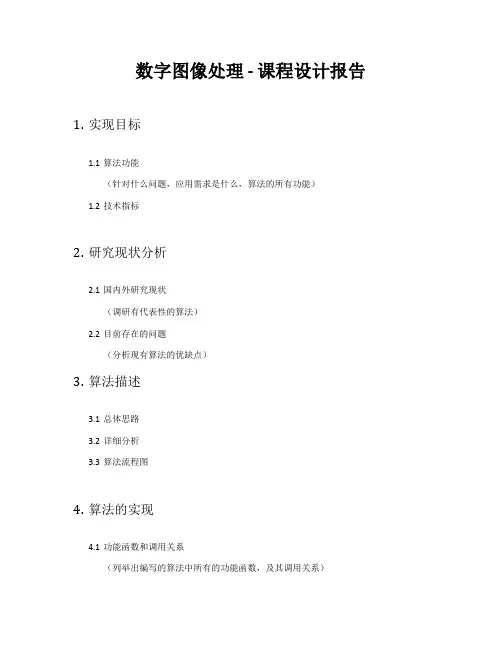

数字图像处理 - 课程设计报告1.实现目标
1.1算法功能
(针对什么问题,应用需求是什么,算法的所有功能)
1.2技术指标
2.研究现状分析
2.1国内外研究现状
(调研有代表性的算法)
2.2目前存在的问题
(分析现有算法的优缺点)
3.算法描述
3.1总体思路
3.2详细分析
3.3算法流程图
4.算法的实现
4.1功能函数和调用关系
(列举出编写的算法中所有的功能函数,及其调用关系)
4.2输入输出数据的格式
(采用的输入输出数据的格式)
4.3框架集成
(编写的算法DLL与Demo框架集成,单帧算法如何获取数据,多帧算法如何获取数据,如何返回结果)
(实验课上已经演示过,不会的同学来D406问)
4.4运行效果
(实际运行时截图)
5.实验结果分析
5.1实验结果
(给出测试结果)
5.2算法对比
(与其他算法对比,准确度、时间、空间…,以表格形式给出)
5.3 结果分析
6.展望
(总结本次课程设计,提出可能存在的改进点)。
山东建筑大学课程设计说明书题目:视频监控中行人的检测课程:数字图像处理课程设计院(部):信息与电气工程学院专业:电子信息工程班级:电信112学生姓名:杨永林学号:2011081237指导教师:张运楚、杨红娟、张君捧完成日期:2014年11月目录摘要 (2)一、绪论 (3)课题研究背景及意义 (3)二、设计要求与目的 (4)三、视频监控中行人的检测与识别方案论证与选择 (4)3.1常用检测算法 (4)3.1.1背景消除法 (4)3.1.2光流场法 (4)3.1.3帧间差分法 (4)3.2空间域滤波器 (5)四、设计内容 (7)4.1背景减法运动目标检测 (7)4.2阈值的选取 (8)4.3形态学滤波 (8)4.4检测过程 (9)五、实验结果及分析 (10)六、总结与感谢 (12)参考文献 (13)附录1程序代码 (14)摘要视频监控在安检、交通、工业生产等方面得到了广泛的应用。
为了能实时分析、跟踪、判别监控对象,并在异常事件发生时提示、对视频监控中出现的行人进行检测显得尤为重要。
本文研究基于MATLAB的视频监控中的行人检测。
尤其是要从计算机视觉的角度出发构建一个对象检测器,对实时视频中的对象进行搜索并对它们进行检测。
从图像序列中找到关心的对象,即行人,从而确定图像区域中的行人。
本文的行人检测,即首先将行人检测出来,再对确定包含行人的图像进行处理。
关键词:MATLAB 视频监控行人检测一、绪论课题研究背景及意义在现代社会中,视频监控系统随处可见。
视频监控系统使人们的工作生活更加方便,更加安全,提高了效率。
然而,目前视频监控网络多数只停留在原始视频的录像阶段。
虽然有些系统具有移动侦测报警的功能,但实际监控任务大部分仍是由人工来完成。
随着视频监控规模逐渐扩大,依靠人工方式进行实时监控所暴露出来的局限性越发突出,既没有足够多数量的屏幕供观看,也不可能安排足够多的人员24小时盯着屏幕看,同时面临着海量视频数据检索的问题。
本科综合课程设计报告题 目 ____________________________指导教师__________________________辅导教师__________________________ 学生姓名__________________________ 学生学号_________________________________________________________院(部)____________________________专业________________班___2008___年 _12__月 _30__日数字图像处理演示系统信息科学与技术学院 通信工程 0521 主要内容1.1数字图像处理背景及应用数字图像处理的目的是改善图像的质量,它以人为对象,以改善人的视觉效果为目的。
目前,图像处理演示系统应用领域广泛医学、军事、科研、商业等领域。
因为数字图像处理技术易于实现非线性处理,处理程序和处理参数可变,故是一项通用性强,精度高,处理方法灵活,信息保存、传送可靠的图像处理技术。
本图像处理演示系统以数字图像处理理论为基础,对某些常用功能进行界面化设计,便于初级用户的操作。
图像处理演示系统设计要求能加载和显示原始图像,显示和输出处理后的图像;系统要便于维护和具备可扩展性;界面友好便于操作;图像处理演示系统设计任务数字图像处理演示系统应该具备图像的几何变换(平移、缩放、旋转、翻转)、图像增强(空间域的平滑滤波与锐化滤波)的简单处理功能。
几何变换几何变换又称为几何运算,它是图像处理和图像分析的重要内容之一。
通过几何运算,可以根据应用的需要使原图像产生大小、形状、和位置等各方面的变化。
简单的说,几何变换可以改变像素点所在的几何位置,以及图像中各物体之间的空间位置关系,这种运算可以被看成是将各物体在图像内移动,特别是图像具有一定的规律性时,一个图像可以由另外一个图像通过几何变换来产生。
《数字图像处理》课程设计1、课程设计目的1、提高分析问题、解决问题的能力,进一步巩固数字图像处理系统中的基本原理与方法。
2、熟悉掌握一门计算机语言,可以进行数字图像的应用处理的开发设计。
2、课程设计要求1、要充分认识课程设计对培养自己的重要性,认真做好设计前的各项准备工作。
尤其是对编程软件的使用有基本的认识。
2、既要虚心接受老师的指导,又要充分发挥主观能动性。
结合课题,独立思考,努力钻研,勤于实践,勇于创新。
3、独立按时完成规定的工作任务,不得弄虚作假,不准抄袭他人内容,否则成绩以不及格计。
4、在设计过程中,要严格要求自己,树立严肃、严密、严谨的科学态度,必须按时、按质、按量完成课程设计。
5.2实施要求1、理解各种图像处理方法确切意义。
2、独立进行方案的制定,系统结构设计要合理。
3、在程序开发时,则必须清楚主要实现函数的目的和作用,需要在程序书写时说明做适当的注释。
如果使用matlab来进行开发,要理解每个函数的具体意义和适用范围,在写课设报告时,必须要将主要函数的功能和参数做详细的说明。
4、通过多幅不同形式的图像来检测该系统的稳定性和正确性。
用图像平均的方法消除噪声编程:J=imread('1036032.jpg');I = rgb2gray(J);[m,n]=size(I);II1=zeros(m,n);for i=1:16II(:,:,i)=imnoise(I,'gaussian',0,0.01);II1=II1+double(II(:,:,i));if or(or(i==1,i==4),or(i==8,i==16));figure;imshow(uint8(II1/i));endend迭加零均值高斯随机噪声图像4幅同类图像加平均8幅同类图像加平均16幅同类图像加平均用平滑滤波方法消除噪声编程:I=imread('001122.jpg');I=rgb2gray(I);J=imnoise(I,'gaussian',0,0.02);subplot(231),imshow(I);title('原图像');subplot(232),imshow(J);title('添加高斯噪声图像');k1=filter2(fspecial('average',3),J);k2=filter2(fspecial('average',5),J);k3=filter2(fspecial('average',7),J);k4=filter2(fspecial('average',9),J);subplot(233),imshow(uint8(k1));title('3*3模板平滑滤波'); subplot(234),imshow(uint8(k2));title('5*5模板平滑滤波'); subplot(235),imshow(uint8(k3));title('7*7模板平滑滤波'); subplot(236),imshow(uint8(k4));title('9*9模板平滑滤波');用中值滤波方法消除噪声编程:I=imread('1036032.jpg');I=rgb2gray(I);J=imnoise(I,'gaussian',0,0.01);subplot(231),imshow(I);title('原图像');subplot(232),imshow(J);title('添加高斯白噪声图像');k1=medfilt2(J);k2=medfilt2(J,[5 5]);k3=medfilt2(J,[7 7]);k4=medfilt2(J,[9 9]);subplot(233),imshow(k1);title('3×3模板中值滤波') subplot(234),imshow(k2);title('5×5模板中值滤波') subplot(235),imshow(k3);title('7×7模板中值滤波') subplot(236),imshow(k4);title('9×9模板中值滤波')用理想低通滤波方法消除噪声编程:I=imread('001122.jpg');J= rgb2gray(I);J=imnoise(J,'gaussian',0,0.02);subplot(331);imshow(J);J=double(J);f=fft2(J);g=fftshift(f);subplot(332);imshow(log(abs(g)),[]),color(jet(64)); [M,N]=size(f);n1=floor(M/2);n2=floor(N/2);d0=5;for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2);if d<=d0h=1;elseh=0;endg(i,j)=h*g(i,j);endendg=ifftshift(g);g=uint8(real(ifft2(g)));subplot(333);imshow(g);I=imread('001122.jpg');J= rgb2gray(I);J=imnoise(J,'gaussian',0,0.02);subplot(331);imshow(J);J=double(J);f=fft2(J);g=fftshift(f);subplot(332);imshow(log(abs(g)),[]),color(jet(64)); [M,N]=size(f);n1=floor(M/2);n2=floor(N/2);d0=15;for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2);if d<=d0h=1;elseh=0;endg(i,j)=h*g(i,j);endendg=ifftshift(g);g=uint8(real(ifft2(g)));subplot(334);imshow(g);I=imread('001122.jpg');J= rgb2gray(I);J=imnoise(J,'gaussian',0,0.02);subplot(331);imshow(J);J=double(J);f=fft2(J);g=fftshift(f);subplot(332);imshow(log(abs(g)),[]),color(jet(64)); [M,N]=size(f);n1=floor(M/2);n2=floor(N/2);d0=45;for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2);if d<=d0h=1;elseh=0;endg(i,j)=h*g(i,j);endendg=ifftshift(g);g=uint8(real(ifft2(g)));subplot(335);imshow(g);I=imread('001122.jpg');J= rgb2gray(I);J=imnoise(J,'gaussian',0,0.02);subplot(331);imshow(J);J=double(J);f=fft2(J);g=fftshift(f);subplot(332);imshow(log(abs(g)),[]),color(jet(64)); [M,N]=size(f);n1=floor(M/2);n2=floor(N/2);d0=65;for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2);if d<=d0h=1;elseh=0;endg(i,j)=h*g(i,j);endendg=ifftshift(g);g=uint8(real(ifft2(g)));subplot(336);imshow(g);用巴特沃斯低通滤波方法消除噪声I=imread('001122.jpg');I=rgb2gray(I);J=imnoise(I,'gaussian',0,0.04); subplot(121);imshow(J);title('高斯白噪声图像');J=double(J);f=fft2(J);g=fftshift(f);[M,N]=size(f);n=3;d0=20;n1=floor(M/2);n2=floor(N/2);for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2); h=1/(1+(d/d0)^(2*n));g(i,j)=h*g(i,j);endendg=ifftshift(g);g=uint8(real(ifft2(g)));subplot(122);imshow(g);title('巴特沃斯低通滤波');峰值信噪比PSNR程序:function result=psnr(in1,in2)in1=imread('a.jpg'); %a为原图像%in2=imread('b.jpg'); %b为调制之后的图像% z=mse(in1,in2);result=10*log10(255.^2/z);function z=mse(x,y)x=double(x);y=double(y);[m,n]=size(x);z=0;for i=1:mfor j=1:nz=z+(x(i,j)-y(i,j)).^2;endendz=z/(m*n);方法一图像平均的方法处理得到信噪比分别如下:ans =7.1689ans =7.2601ans =7.2789ans =7.2876方法二平滑滤波方法处理得到信噪比分别如下:ans =6.0426ans =6.0713ans =6.0955ans =6.1052方法三中值滤波方法处理得到信噪比分别如下:ans =7.1708ans =7.2487ans =7.2830ans =7.3065ans =7.3290方法四理想低通滤波方法处理得到的信噪比:ans =5.9024ans =6.3146ans =6.1266ans =6.0586ans =6.0479方法五巴特沃斯低通滤波方法处理得到的信噪比:ans =5.9042ans =6.2459。
学校代码:10128学号:数字图像处理课程设计题目:数字图像处理及H u u f m a n(或小波变换)编码仿真实现学生姓名:学院:信息工程学院系别:电子信息工程系专业:电子信息工程班级:电子指导教师:2012 年月日内蒙古工业大学课程设计(论文)任务书课程名称:数字图像处理课程设计学院:信息工程班级: ___ 学生姓名:学号:指导教师:数字图像处理课程设计1、课程设计目的通过本课程设计使学生了解数字图像的基本概念,掌握数字图像处理的基本内容,如图像点运算、几何变换、增强处理、图像复原、边缘检测以及图像压缩等的基本原理和Matlab实现方法。
通过本次课程设计,让学生掌握如何学习一门语言,如何进行资料查阅搜集,如何自己解决问题等方法,养成良好的学习习惯。
扩展理论知识,培养学生的综合设计能力。
2、课程设计内容2.1 图像处理基本功能1)数字图像的变换:普通傅里叶变换(ft)与逆变换(ift)、快速傅里叶变换(fft)与逆变换(ifft)、离散余弦变换(DCT),小波变换。
2) 数字图像直方图的统计及绘制等;3)基于Matlab的图像平滑算法实现及应用2.2 图像处理综合功能1) 图像复原程序设计●创建一个仿真运动/均值模糊PSF来模糊一幅图像(图像自选)。
●针对退化设计出复原滤波器,对退化图像进行复原(复原的方法自定)。
●对退化图像进行复原,显示复原前后图像,对复原结果进行分析,并评价复原算法。
2) 给定a,b,c,d概率,进行huffman编码,要求显示原图像、压缩后图像的文件大小、压缩比;或采用小波变换进行编码3、课程设计背景与基本原理3.1课程设计背景数字图像处理(Digital Image Processing)又称为计算机图像处理,它是指将图像信号转换成数字信号并利用计算机对其进行处理的过程。
是通过计算机对图像进行去除噪声、增强、复原、分割、提取特征等处理的方法和技术。
3.2课程设计基本原理3.2.1傅里叶变换傅里叶变换是可分离和正交变换中的一个特例,对图像的傅里叶变换将图像从图像空间变换到频率空间,从而可利用傅里叶频谱特性进行图像处理。
数字图像处理课程设计报告姓名:学号:班级:.net设计题目:图像处理教师:赵哲老师提交日期:12 月 29 日一、设计内容:主题:《图像处理》详细说明:对图像进行处理(简单滤镜,模糊,锐化,高斯模糊等),对图像进行处理(上下对称,左右对称,单双色显示,亮暗程度调整等),对图像进行特效处理(反色,实色混合,色彩平衡,浮雕效果,素描效果,雾化效果等),二、涉及知识内容:1、二值化2、各种滤波3、算法等三、设计流程图插入图片对图片进行处理二值化处理重复输出两幅图结束四、实例分析及截图效果:运行效果截图:第一步:读取原图 , 并显示close all;clear;clc;% 清楚工作窗口clc清空变量clear关闭打开的窗口close all I=imread('1.jpg');%插入图片 1.jpg赋给Iimshow(I);% 输出图II1=rgb2gray(I);%图片变灰度图figure%新建窗口subplot(321);% 3 行 2 列第一幅图imhist(I1);%输出图片title(' 原图直方图 ' ); %图片名称一,图像处理模糊H=fspecial('motion',40);%% 滤波算子模糊程度40 motion运动q=imfilter(I,H,'replicate'); %imfilter实现线性空间滤波函数,I 图经过 H 滤波处理, replicate反复复制q1=rgb2gray(q);imhist(q1);title(' 模糊图直方图' );二,图像处理锐化H=fspecial('unsharp'); %锐化滤波算子,unsharp不清晰的qq=imfilter(I,H,'replicate');qq1=rgb2gray(qq);imhist(qq1);title(' 锐化图直方图' );三,图像处理浮雕 ( 来源网络 )%浮雕图l=imread('1.jpg');f0=rgb2gray(l);%变灰度图f1=imnoise(f0,'speckle',0.01);%高斯噪声加入密度为0.01的高斯乘性噪声imnoise噪声污染图像函数speckle斑点f1=im2double(f1); %把图像数据类型转换为双精度浮点类型h3=1/9.*[1 1 1;1 1 1;1 1 1];%采用 h3 对图像f2 进行卷积滤波f4=conv2(f1,h3,'same' );%进行 sobel滤波h2=fspecial('sobel');g3=filter2(h2,f1,'same' ); %卷积和多项式相乘same相同的k=mat2gray(g3);% 实现图像矩阵的归一化操作四,图像处理素描 ( 来源网络 )f=imread('1.jpg');[VG,A,PPG] = colorgrad(f);ppg = im2uint8(PPG);ppgf = 255 - ppg;[M,N] = size(ppgf);T=200;ppgf1 = zeros(M,N);for ii = 1:Mfor jj = 1:Nif ppgf(ii,jj)<Tppgf1(ii,jj)=0;elseppgf1(ii,jj)=235/(255-T)*(ppgf(ii,jj)-T);endendendppgf1 = uint8(ppgf1);H=fspecial('unsharp');Motionblur=imfilter(ppgf1,H,'replicate');figure;imshow(ppgf1);调用function[VG, A, PPG] = colorgrad(f, T)if (ndims(f)~=3) || (size(f,3)~=3)error('Input image must be RGB');endsh = fspecial('sobel');sv = sh';Rx = imfilter(double(f(:,:,1)), sh,'replicate'); Ry = imfilter(double(f(:,:,1)), sv,'replicate'); Gx = imfilter(double(f(:,:,2)), sh,'replicate'); Gy = imfilter(double(f(:,:,2)), sv,'replicate'); Bx = imfilter(double(f(:,:,3)), sh,'replicate'); By = imfilter(double(f(:,:,3)), sv,'replicate');gxx = Rx.^2 + Gx.^2 + Bx.^2;gyy = Ry.^2 + Gy.^2 + By.^2;gxy = Rx.*Ry + Gx.*Gy + Bx.*By;A = 0.5*(atan(2*gxy./(gxx-gyy+eps)));G1 = 0.5*((gxx+gyy) + (gxx-gyy).*cos(2*A) + 2*gxy.*sin(2*A));A = A + pi/2;G2 = 0.5*((gxx+gyy) + (gxx-gyy).*cos(2*A) + 2*gxy.*sin(2*A));G1 = G1.^0.5;G2 = G2.^0.5;VG = mat2gray(max(G1, G2));RG = sqrt(Rx.^2 + Ry.^2);GG= sqrt(Gx.^2 + Gy.^2);BG = sqrt(Bx.^2 + By.^2);PPG = mat2gray(RG + GG + BG);if nargin ==2VG = (VG>T).*VG;PPG = (PPG>T).*PPG;endf1=rgb2gray(f);imhist(f1);title(' 素描图直方图' );五,图像处理实色混合(来源网络) %实色混合I(I<=127)=0;%对像素进行处理,若值小于等于127 ,置0 I(I>127)=255;%对像素进行处理,若值大于127 ,置 255 imshow(I);title(' 像素图 ' );I1=rgb2gray(f);imhist(I1);title(' 像素图直方图' );六,图像处理反色图f=imread('1.jpg');q=255-q;imshow(q);title(' 反色图 ' );imhist(q1);title(' 反色图直方图' );七,图像处理上下对称A=imread('1.jpg');B=A;[a,b,c]=size(A);a1=floor(a/2); b1=floor(b/2); c1=floor(c/2); B(1:a1,1:b,1:c)=A(a:-1:a-a1+1,1:b,1:c); figureimshow(B)title(' 上下对称 ' );A=rgb2gray(A);figureimhist(A)title(' 上下对称直方图' );八,图像处理类左右对称C=imread('1.jpg');A=C;C(1:a,1:b1,1:c)=A(1:a,b:-1:b+1-b1,1:c); figureimshow(C)title(' 左右对称 ' );A=rgb2gray(A);figureimhist(A);title(' 左右对称直方图' );九,图像处理单双色显示a=imread('1.jpg');a1=a(:,:,1);a2=a(:,:,2); a3=a(:,:,3);aa=rgb2gray(a);a4=cat(3,a1,aa,aa); a5=cat(3,a1,a2,aa); figuresubplot(121);imshow(a4);title(' 单色显示 ' );subplot(122);imshow(a5);title(' 双色显示 ' );a4=rgb2gray(a4);a5=rgb2gray(a5);figuresubplot(121);imhist(a4);title(' 单色显示直方图' ); subplot(122);imhist(a5);title(' 双色显示直方图' );十,图像处理亮暗度调整a=imread('1.jpg');a1=0.8*a;a2=2*a;figuresubplot(121);imshow(a1);title(' 暗图 ' );subplot(122);imshow(a2);title(' 亮图 ' )q3=rgb2gray(a1);q4=rgb2gray(a2);figuresubplot(121);mhist(q3);title(' 暗图直方图 ' ) subplot(122);imhist(q4);title(' 亮图直方图 ' )十一,图像处理雾化处理q=imread('1.jpg');m=size(q,1);n=size(q,2);r=q(:,:,1);g=q(:,:,2);b=q(:,:,3);for i=2:m-10for j=2:n-10k=rand(1)*10;%产生一个随机数作为半径di=i+round(mod(k,33));%得到随机横坐标dj=j+round(mod(k,33));%得到随机纵坐标r(i,j)=r(di,dj);%将原像素点用随机像素点代替g(i,j)=g(di,dj);b(i,j)=b(di,dj);endenda(:,:,1)=r;a(:,:,2)=g;a(:,:,3)=b;imshow(a)title(' 雾化处理图 ' );q=rgb2gray(a);figureimhist(q);title(' 雾化处理图直方图' );十二,图像处理高斯滤波I = imread('1.jpg');G =fspecial('gaussian', [5 5], 2); % fspecial生成一个高斯滤波器Ig =imfilter(I,G,'same' );%imfilter使用该滤波器处理图片imshow(Ig);title(' 高斯滤波 ' );I1=rgb2gray(Ig);figureimhist(I1);title(' 高斯滤波直方图' );十三,图像处理色彩平衡(来自网络)im=imread('1.jpg');im2=im; %存储元图像im1=rgb2ycbcr(im);%将 im RGB 图像转换为YCbCr 空间。

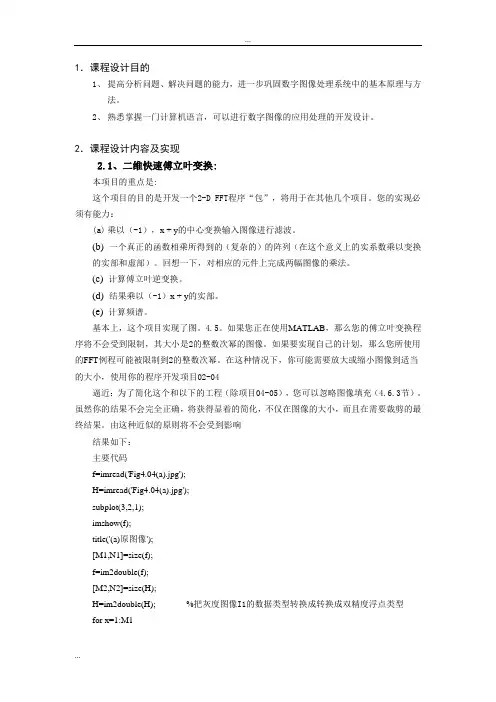

1.课程设计目的1、提高分析问题、解决问题的能力,进一步巩固数字图像处理系统中的基本原理与方法。
2、熟悉掌握一门计算机语言,可以进行数字图像的应用处理的开发设计。
2.课程设计内容及实现2.1、二维快速傅立叶变换:本项目的重点是:这个项目的目的是开发一个2-D FFT程序“包”,将用于在其他几个项目。
您的实现必须有能力:(a)乘以(-1),x + y的中心变换输入图像进行滤波。
(b) 一个真正的函数相乘所得到的(复杂的)的阵列(在这个意义上的实系数乘以变换的实部和虚部)。
回想一下,对相应的元件上完成两幅图像的乘法。
(c) 计算傅立叶逆变换。
(d) 结果乘以(-1)x + y的实部。
(e) 计算频谱。
基本上,这个项目实现了图。
4.5。
如果您正在使用MATLAB,那么您的傅立叶变换程序将不会受到限制,其大小是2的整数次幂的图像。
如果要实现自己的计划,那么您所使用的FFT例程可能被限制到2的整数次幂。
在这种情况下,你可能需要放大或缩小图像到适当的大小,使用你的程序开发项目02-04逼近:为了简化这个和以下的工程(除项目04-05),您可以忽略图像填充(4.6.3节)。
虽然你的结果不会完全正确,将获得显着的简化,不仅在图像的大小,而且在需要裁剪的最终结果。
由这种近似的原则将不会受到影响结果如下:主要代码f=imread('Fig4.04(a).jpg');H=imread('Fig4.04(a).jpg');subplot(3,2,1);imshow(f);title('(a)原图像');[M1,N1]=size(f);f=im2double(f);[M2,N2]=size(H);H=im2double(H); %把灰度图像I1的数据类型转换成转换成双精度浮点类型for x=1:M1for y=1:N1f(x,y)=(-1)^(x+y)*f(x,y); %用(-1)^(x+y)乘以输入图像,来实现中心化变换endendF=fft2(f); %使用函数fft2可计算傅立叶变换subplot(3,2,3);imshow(F);title('(b)傅立叶变换的图像');if(M2==1)&&(N2==1)G=F(x,y)*H(x,y);elseif((M1==M2)&&(N1==N2))for x=1:M1for y=1:N1G(x,y)=F(x,y)*H(x,y);endendelseerror('输入图像有误','ERROR');end %通过两个图像的乘法程序,实现对相应元素的相乘g=ifft2(G);subplot(3,2,4);imshow(g);title('(c)傅立叶逆变换的图像');for x=1:M1for y=1:N1g(x,y)=(-1)^(x+y)*g(x,y);endendg=real(g);S=log(1+abs(F)); %计算傅立叶幅度谱并做对数变换subplot(3,2,5);plot(S); %二维图像显示幅度谱title('(d)二维图像显示幅度谱');Q=angle(F); %计算傅立叶变换相位谱subplot(3,2,6);plot(Q);title('(e)二维图像显示相位谱'); %二维图像显示相位谱结果截图图1 傅里叶变换及频谱图结果分析:图1中(a)是原始灰度图像,对原图进行傅里叶变换,用(-1)^(x+y)乘以输入图像,来实现中心化变换得到(b),(c)为傅里叶变换的逆变换得到的图像。
对应(d)、(e)分别为计算的幅度谱和相位谱。
2.2、傅立叶频谱和平均值本项目的重点是:(a)下载图。
4.18(a)和计算(居中)傅立叶频谱。
(b)显示频谱。
(c)使用(a)中计算图像的平均值的结果结果如下:主要代码%abs-取绝对值和复数幅度%fft2-求二维离散傅立叶变换I = imread('Fig4.11(a).jpg');I1 = fft2(I);X = fftshift(abs(I1)); %直流分量移到频谱中心[m,n] = size(X);Average_value = X(m/2+1,n/2+1)/(m*n) %平均值计算I1 = abs(I1)*256/max(max(abs(I1))); %傅立叶谱图像X = X*256/max(max(X)); %中心化的傅立叶谱图像' subplot(1,3,1);imshow(I);title('(a)原图像');subplot(1,3,2);imshow(I1);title('(b)傅立叶谱图像');subplot(1,3,3);imshow(X);title('(c)中心化的傅立叶谱图像');结果截图图 1 计算图像的频谱图并中心化图3 平均值结果分析:图2中(a)为原始图像,先对图像进行傅里叶变换得到(b),然后移至频谱中心得到(c),图3为图像的平均值的结果,此结果是在matlab窗口中实现的。
2.3、低通滤波本项目的重点是:(a)实现高斯低通滤波器式。
(4.3-7)。
你必须能够指定大小,M×N的,由此产生的2D功能。
此外,你必须能够指定二维高斯函数的中心位置(b)下载图。
4.11(一)[这个形象是同图。
4.18(a)〕和低通滤波器中取得图。
4.18(三)结果如下:主要代码I=imread('Fig4.11(a).jpg')subplot(1,2,1);imshow(I);title('(a)原始图像');s=fftshift(fft2(I));[M,N]=size(s); %分别返回s的行数到M中,列数到N中n=2; %对n赋初值%高斯低通滤波,这里以标准差d0=30来分析图像d0=30; %初始化d0n1=floor(M/2); %对M/2进行取整n2=floor(N/2); %对N/2进行取整for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2); %点(i,j)到傅立叶变换中心的距离h=1*exp(-1/2*(d^2/d0^2)); %GLPF滤波函数s(i,j)=h*s(i,j); %GLPF滤波后的频域表示endends=ifftshift(s); %对s进行反FFT移动%对s进行二维反离散的Fourier变换后,取复数的实部转化为无符号8位整数s=uint8(real(ifft2(s)));%创建图形图像对象subplot(1,2,2);imshow(s); %显示高斯低通滤波处理后的图像title('(b)高斯低通滤波(d0=30)');结果截图图 2 高斯低通实现的图像结果分析:图4中(a)为原始图像,将原始图像经过高斯低通滤波,得到(b),这里以标准差d0=15来分析图像。
2.4、使用一个低通图像高通滤波本项目的重点是:(a)从原来的04-03项目减去你的形象得到锐化后的图像,如式。
(4.4-14)。
你会注意到,生成的图像并不像高斯高通图。
4.26。
解释为什么会是这样(b) 调整的方差高斯低通滤波器,直到图像相减得到的结果看起来类似于图。
4.26(三)。
解释你的结果结果如下:主要代码I=imread('Fig4.11(a).jpg')s=fftshift(fft2(I));[M,N]=size(s); %分别返回s的行数到M中,列数到N中n=2; %对n赋初值%高斯低通滤波,这里以标准差d0=30来分析图像d0=30; %初始化d0n1=floor(M/2); %对M/2进行取整n2=floor(N/2); %对N/2进行取整for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2); %点(i,j)到傅立叶变换中心的距离h=1*exp(-1/2*(d^2/d0^2)); %GLPF滤波函数s(i,j)=h*s(i,j); %GLPF滤波后的频域表示endends=ifftshift(s); %对s进行反FFT移动%对s进行二维反离散的Fourier变换后,取复数的实部转化为无符号8位整数s=uint8(real(ifft2(s)));%创建图形图像对象subplot(1,2,1);imshow(s); %显示高斯低通滤波处理后的图像title('(a)高斯低通滤波实现的图片');s=fftshift(fft2(I));[M,N]=size(s); %分别返回s的行数到M中,列数到N中n=2; %对n赋初值%高斯高通滤波,这里以标准差d0=30来分析图像d0=30; %初始化d0n1=floor(M/2); %对M/2进行取整n2=floor(N/2); %对N/2进行取整for i=1:Mfor j=1:Nd=sqrt((i-n1)^2+(j-n2)^2); %点(i,j)到傅立叶变换中心的距离h=1-1*exp(-1/2*(d^2/d0^2)); %GLPF滤波函数s(i,j)=h*s(i,j); %GLPF滤波后的频域表示endends=ifftshift(s); %对s进行反FFT移动%对s进行二维反离散的Fourier变换后,取复数的实部转化为无符号8位整数s=uint8(real(ifft2(s)));%创建图形图像对象subplot(1,2,2);imshow(s); %显示高斯高通滤波处理后的图像title('(b)高斯高通滤波实现的图片');结果截图图 3 高通实现的图像结果分析:图5中(a)为经过高斯低通处理的图像,将此图像经过高斯高通处理得到(b)。
2.5、在频域的相关性本项目的重点是:下载图。
4.41(a)及(b)和重复例4.11获得图。
4.41(E)。
给(的x,y)的二维相关函数中的最大值的位置的坐标。
有没有必要在图中绘制的档案中。
4.41(F)结果如下:主要代码clear;clc;fa=imread('fig4.41(a).jpg');fb=imread('fig4.41(b).jpg');subplot(2,2,1);imshow(fa);title('(a)原始图像');subplot(2,2,2);imshow(fb);title('(b)模板');[A B]=size(fa);[C D]=size(fb);expfa=zeros(A+C-1,B+D-1);expfb=zeros(A+C-1,B+D-1);expfa(1:A,1:B)=fa;expfb(1:C,1:D)=fb;subplot(2,2,3);imshow(expfa);title('(c)图像延拓');subplot(2,2,4);imshow(expfb);title('(d)图像延拓');H=real(ifft2(fft2(expfa).*fft2(rot90(expfb,2),293,297)));%求相关性figure;imshow(H,[])title('(e)两图像延拓之后的相关函数');max(H(:)) %求取最大的相关值——因为是利用模板做的相关运算,值最大的地方最相关thresh=21417100;%设置一个略低于最大相关值的阈值figure;imshow(H > thresh)%显示定位.title('(f)图像定位');结果截图图 4 两原始图像的延拓图7 延拓之后图像图8 图像定位图 9 结果结果分析:图6中(a)是图像,(b)是模板。
