光纤通信课后习题答案光纤通信课后习题答案光纤通信作为现代通信技术的重要组成部分，已经在我们的日常生活中扮演着至关重要的角色。

通过光纤传输信息可以实现高速、大容量的数据传输，极大地改善了我们的通信体验。

而在学习光纤通信的过程中，习题是检验我们对知识掌握程度的重要途径。

下面是一些光纤通信课后习题的答案，希望能对大家的学习有所帮助。

1. 什么是光纤通信？光纤通信是一种利用光纤作为传输媒介，使用光信号来传输信息的通信方式。

它通过将信息转换为光信号，并通过光纤进行传输，最后再将光信号转换为电信号，实现信息的传输和接收。

光纤通信具有高速、大容量、低损耗等优点，被广泛应用于电话、互联网、电视等领域。

2. 光纤通信的基本原理是什么？光纤通信的基本原理是利用光的全反射特性来实现光信号的传输。

光信号在光纤中传输时，会一直沿着光纤内壁发生反射，从而避免了光信号的能量损失。

光纤通信系统主要由光源、光纤、光探测器等组成。

光源产生的光信号经过调制后，通过光纤传输到目的地，然后被光探测器接收并转换为电信号。

3. 光纤通信相比于传统通信有哪些优势？光纤通信相比于传统通信具有以下优势：- 高速传输：光信号的传输速度非常快，可以达到光速的30%左右，远远超过了传统的电信号传输速度。

- 大容量传输：光纤通信可以同时传输大量的信息，其传输容量远远超过了传统的铜线通信。

- 低损耗：光信号在光纤中传输时，损耗非常小，可以实现长距离的传输。

- 抗干扰性强：光信号在光纤中传输时，不容易受到外界电磁干扰的影响，保证了通信的稳定性和可靠性。

4. 光纤通信的应用领域有哪些？光纤通信在现代社会的各个领域都有广泛的应用，包括但不限于以下几个方面：- 电话通信：光纤通信在电话网络中被广泛应用，可以实现高质量、高速度的语音通信。

- 互联网通信：光纤通信是互联网的基础设施之一，可以实现高速、大容量的数据传输，提供了更快速、稳定的网络连接。

- 电视传输：光纤通信在有线电视网络中被广泛应用，可以实现高清晰度、大容量的视频传输。

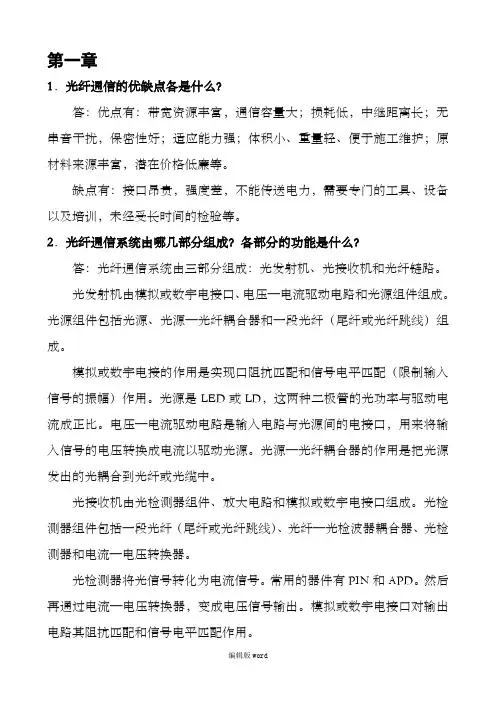

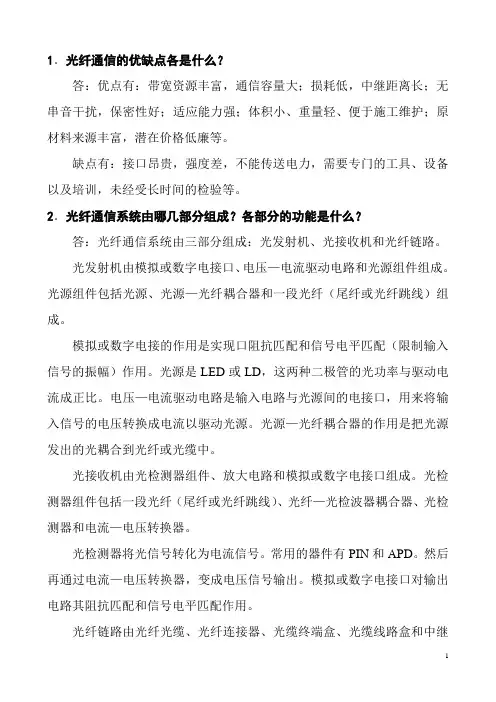

第一章1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

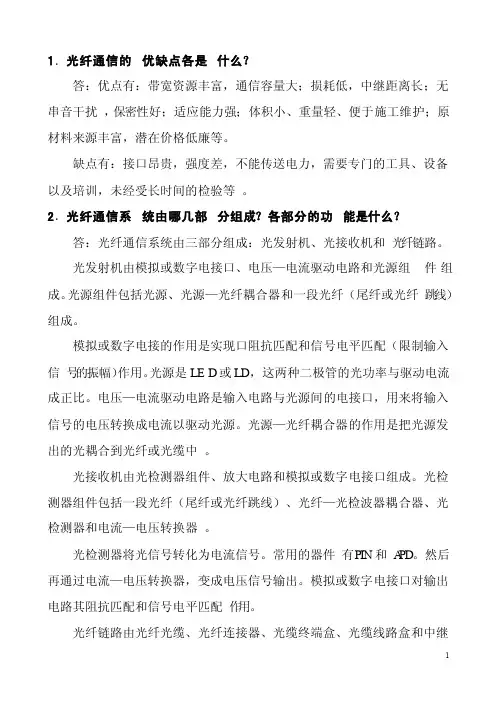

1．光纤通信的‎优缺点各是‎什么？答：优点有：带宽资源丰‎富，通信容量大‎；损耗低，中继距离长‎；无串音干扰‎，保密性好；适应能力强‎；体积小、重量轻、便于施工维‎护；原材料来源‎丰富，潜在价格低‎廉等。

缺点有：接口昂贵，强度差，不能传送电‎力，需要专门的‎工具、设备以及培‎训，未经受长时‎间的检验等‎。

2．光纤通信系‎统由哪几部‎分组成？各部分的功‎能是什么？答：光纤通信系‎统由三部分‎组成：光发射机、光接收机和‎光纤链路。

光发射机由‎模拟或数字‎电接口、电压—电流驱动电‎路和光源组‎件组成。

光源组件包‎括光源、光源—光纤耦合器‎和一段光纤‎（尾纤或光纤‎跳线）组成。

模拟或数字‎电接的作用‎是实现口阻‎抗匹配和信‎号电平匹配‎（限制输入信‎号的振幅）作用。

光源是LE‎D或LD，这两种二极‎管的光功率‎与驱动电流‎成正比。

电压—电流驱动电‎路是输入电‎路与光源间‎的电接口，用来将输入‎信号的电压‎转换成电流‎以驱动光源‎。

光源—光纤耦合器‎的作用是把‎光源发出的‎光耦合到光‎纤或光缆中‎。

光接收机由‎光检测器组‎件、放大电路和‎模拟或数字‎电接口组成‎。

光检测器组‎件包括一段‎光纤（尾纤或光纤‎跳线）、光纤—光检波器耦‎合器、光检测器和‎电流—电压转换器‎。

光检测器将‎光信号转化‎为电流信号‎。

常用的器件‎有PIN和‎A PD。

然后再通过‎电流—电压转换器‎，变成电压信‎号输出。

模拟或数字‎电接口对输‎出电路其阻‎抗匹配和信‎号电平匹配‎作用。

光纤链路由‎光纤光缆、光纤连接器‎、光缆终端盒‎、光缆线路盒‎和中继器等‎组成。

光纤光缆由‎石英或塑料‎光纤、金属包层和‎外套管组成‎。

光缆线路盒‎：光缆生产厂‎家生产的光‎缆一般为2‎km一盘，因而，如果光发送‎与光接收之‎间的距离超‎多2km时‎，每隔2km‎将需要用光‎缆线路盒把‎光缆连接起‎来。

光缆终端盒‎：主要用于将‎光缆从户外‎（或户内）引入到户内‎（或户外），将光缆中的‎光纤从光缆‎中分出来，一般放置在‎光设备机房‎内。

光纤通信课后习题答案第一章习题参考答案1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。

传输损耗高达1000dB/km左右。

2、试述光纤通信系统的组成及各部分的关系。

答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。

系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。

中继器就是用于长途传输时延长光信号的传输距离。

3、光纤通信有哪些优缺点？答：光纤通信具有容量大，损耗低、中继距离长，抗电磁干扰能力强，保密性能好，体积小、重量轻，节省有色金属和原材料等优点；但它也有抗拉强度低，连接困难，怕水等缺点。

第二章光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。

纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。

2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T关于光纤类型的建议，可以将光纤分为G.651光纤（渐变型多模光纤）、G.652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。

（2）阶跃型光纤的折射率分布()　21⎩⎨⎧≥<=arnarnrn渐变型光纤的折射率分布()211⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫⎝⎛∆-=arnararnrncmα3．阶跃型光纤和渐变型光纤的数值孔径NA是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径2sin1∆==nNAφ渐变型光纤的数值孔径()()2-sin22∆===nnnNAcφ两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。

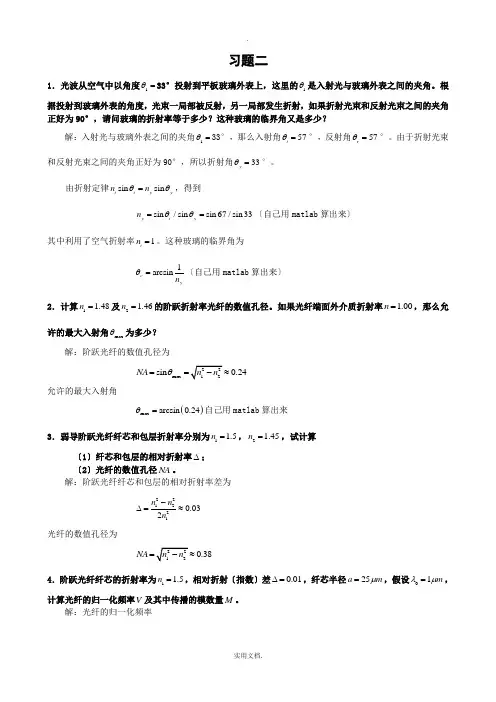

习题二1．光波从空气中以角度1θ=33°投射到平板玻璃外表上，这里的1θ是入射光与玻璃外表之间的夹角。

根据投射到玻璃外表的角度，光束一局部被反射，另一局部发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃外表之间的夹角1θ=33°，那么入射角57i θ=°，反射角57r θ=°。

由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。

由折射定律sin sin i i y y n n θθ=，得到sin /sin sin 67/sin 33y i y n θθ==〔自己用matlab 算出来〕其中利用了空气折射率1i n =。

这种玻璃的临界角为1arcsinc yn θ=〔自己用matlab 算出来〕 2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。

如果光纤端面外介质折射率 1.00n =，那么允许的最大入射角max θ为多少？解：阶跃光纤的数值孔径为max sin 0.24NA θ==允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为1 1.5n =，2 1.45n =，试计算〔1〕纤芯和包层的相对折射率∆；〔2〕光纤的数值孔径NA 。

解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -∆=≈光纤的数值孔径为0.38NA4．阶跃光纤纤芯的折射率为1 1.5n =，相对折射〔指数〕差0.01∆=，纤芯半径25a m μ=，假设01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。

解：光纤的归一化频率2233.3V a n ππλλ=⋅=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。

第 4 章无源光器件1.光纤的连接损耗有哪些？如何降低连接损耗？解：连接损耗可分为外部损耗和内部损耗。

外部损耗主要有轴向位移、连接间隔、倾斜位移、截面不平整。

内部损耗主要是由于光纤的波导特性和几何特性差异导致的损耗，包括纤芯的直径、纤芯区域的椭圆度、光纤的数值孔径、折射率剖面等。

采用较好的连接方法，改善连接器的性能。

2•试用2X2耦合器构成一个8Xg空分开关阵列，画出连接图和输入输出端口信号间流向，计算所需开关数。

解：123456781234578需开关数12 个。

3.讨论图 5.22 所示平面阵列波导光栅的设计思想和方法。

解：设计思想：将同一输入信号分成若干路分别经历不同的相移后又将它们合在一起输出；设计方法：将N个输入波导和N个输出波导，二个聚焦平面波导（星型耦合器）和通道阵列波导，集成在单一衬底上。

使得输入／输出波导的位置和阵列波导的位置满足罗兰圆规则。

4.简述光耦合器和WDM 分波器有什么不同。

解：在宽带光纤耦合器中，通常通过改变熔融拉锥工艺，使耦合器输出端口的分光比不受波长的影响。

相反，在WDM 器件中则改变熔融拉锥工艺，使分光比随波长急剧变化。

5.光滤波器有哪些种类，滤波器应用在什么场合？解：光滤波器主要有F-P腔滤波器、M-Z干涉滤波器、阵列波导光栅滤波器、声光可调滤波器，光纤光栅滤波器。

光滤波器用于滤出特定波长的光信号。

6.光开关有哪些性能参数，在光纤通信中有什么作用？解：光开关的性能参数主要有开关时间、通断消光比、插入损耗、串扰、偏振依赖损耗；光开关在光纤通信技术中作光路切换之用，如系统的主备切换等。

它是光交换的关键器件，在光网络中有许多应用场合。

7•简述F-P腔可调谐滤波器的工作原理。

解：F-P腔型滤波器的主体是F-P谐振腔，是由一对高度平行的高反射率镜面构成的腔体，当入射光波的波长为腔长的整数倍时光波可形成稳定振荡，输出光波之间会产生多光束干涉，最后输出等间隔的梳状波形。

通过改变腔长L 或腔内的折射率n 来改变滤波器的中心波长。

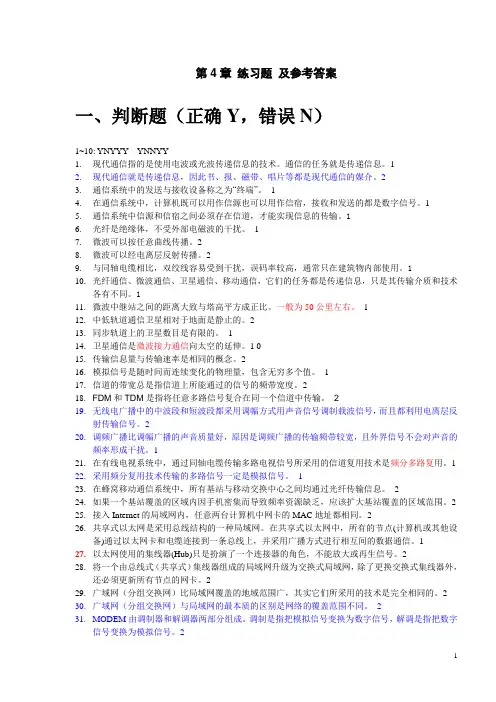

第4章练习题及参考答案一、判断题（正确Y，错误N）1~10: YNYYY YNNYY1.现代通信指的是使用电波或光波传递信息的技术。

通信的任务就是传递信息。

12.现代通信就是传递信息，因此书、报、磁带、唱片等都是现代通信的媒介。

23.通信系统中的发送与接收设备称之为“终端”。

14.在通信系统中，计算机既可以用作信源也可以用作信宿，接收和发送的都是数字信号。

15.通信系统中信源和信宿之间必须存在信道，才能实现信息的传输。

16.光纤是绝缘体，不受外部电磁波的干扰。

17.微波可以按任意曲线传播。

28.微波可以经电离层反射传播。

29.与同轴电缆相比，双绞线容易受到干扰，误码率较高，通常只在建筑物内部使用。

110.光纤通信、微波通信、卫星通信、移动通信，它们的任务都是传递信息，只是其传输介质和技术各有不同。

111.微波中继站之间的距离大致与塔高平方成正比。

一般为50公里左右。

112.中低轨道通信卫星相对于地面是静止的。

213.同步轨道上的卫星数目是有限的。

114.卫星通信是微波接力通信向太空的延伸。

1 015.传输信息量与传输速率是相同的概念。

216.模拟信号是随时间而连续变化的物理量，包含无穷多个值。

117.信道的带宽总是指信道上所能通过的信号的频带宽度。

218.FDM和TDM是指将任意多路信号复合在同一个信道中传输。

219.无线电广播中的中波段和短波段都采用调幅方式用声音信号调制载波信号，而且都利用电离层反射传输信号。

220.调频广播比调幅广播的声音质量好，原因是调频广播的传输频带较宽，且外界信号不会对声音的频率形成干扰。

121.在有线电视系统中，通过同轴电缆传输多路电视信号所采用的信道复用技术是频分多路复用。

122.采用频分复用技术传输的多路信号一定是模拟信号。

123.在蜂窝移动通信系统中，所有基站与移动交换中心之间均通过光纤传输信息。

224.如果一个基站覆盖的区域内因手机密集而导致频率资源缺乏，应该扩大基站覆盖的区域范围。

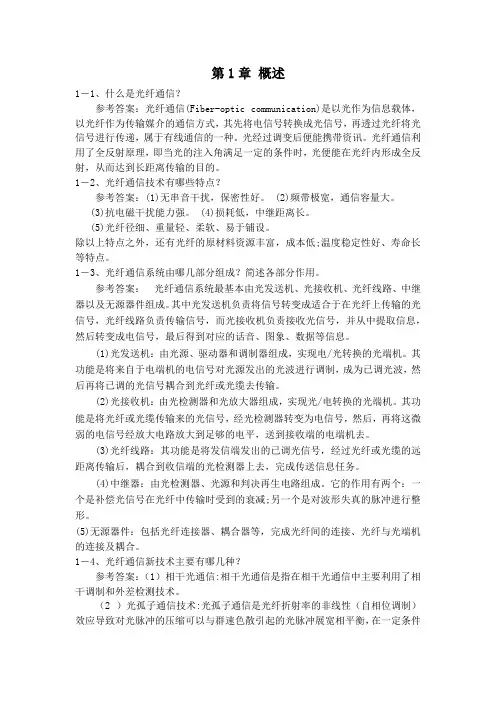

第1章概述1－1、什么是光纤通信？参考答案：光纤通信(Fiber-optic communication)是以光作为信息载体，以光纤作为传输媒介的通信方式，其先将电信号转换成光信号，再透过光纤将光信号进行传递，属于有线通信的一种。

光经过调变后便能携带资讯。

光纤通信利用了全反射原理，即当光的注入角满足一定的条件时，光便能在光纤内形成全反射，从而达到长距离传输的目的。

1－2、光纤通信技术有哪些特点？参考答案：(1)无串音干扰，保密性好。

(2)频带极宽，通信容量大。

(3)抗电磁干扰能力强。

(4)损耗低，中继距离长。

(5)光纤径细、重量轻、柔软、易于铺设。

除以上特点之外，还有光纤的原材料资源丰富，成本低;温度稳定性好、寿命长等特点。

1－3、光纤通信系统由哪几部分组成？简述各部分作用。

参考答案：光纤通信系统最基本由光发送机、光接收机、光纤线路、中继器以及无源器件组成。

其中光发送机负责将信号转变成适合于在光纤上传输的光信号，光纤线路负责传输信号，而光接收机负责接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。

(1)光发送机：由光源、驱动器和调制器组成，实现电/光转换的光端机。

其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。

(2)光接收机：由光检测器和光放大器组成，实现光/电转换的光端机。

其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端机去。

(3)光纤线路：其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。

(4)中继器：由光检测器、光源和判决再生电路组成。

它的作用有两个：一个是补偿光信号在光纤中传输时受到的衰减;另一个是对波形失真的脉冲进行整形。

(5)无源器件：包括光纤连接器、耦合器等，完成光纤间的连接、光纤与光端机的连接及耦合。

1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

第4章 复习思考题参考答案4-1 简述半导体发光基理答：在构成半导体晶体的原子内部，存在着不同的能带。

如果占据高能带（导带）c E 的电子跃迁到低能带（价带）v E 上，就将其间的能量差（禁带能量）v c g E E E -=以光的形式放出，如图4.2.1所示。

这时发出的光，其波长基本上由能带差E ∆所决定。

能带差E ∆和发出光的振荡频率o v 之间有hv E =∆的关系，h 是普朗克常数，等于6.625?10?34 J ?s ?。

由c vλ=得出1.2398hc E Eλ==∆∆（?m ） （4.2.1） 式中，c 为光速，E ∆取决于半导体材料的本征值，单位是电子伏特（eV ）。

图4.2.1 半导体发光原理4-2 简述激光器和光探测器的本质区别答：发光过程，除自发辐射外，还有受能量等于能级差hv E E E =-=∆v c 的光所激发而发出与之同频率、同相位的光（激光），即受激发射，如图4.2.2（b ）所示。

图4.2.2 光的自发辐射、受激发射和吸收反之，如果把能量大于hv 的光照射到占据低能带v E 的电子上，则该电子吸收该能量后被激励而跃迁到较高的能带c E 上。

在半导体结上外加电场后，可以在外电路上取出处于高能带c E 上的电子，使光能转变为电流，如图4.2.2（c ）所示，这就是光接收器件。

4-3 自发辐射的光有什么特点答：对于大量处于高能带的电子来说，当返回v E 能级时，它们各自独立地分别发射一个一个的光子。

因此，这些光波可以有不同的相位和不同的偏振方向，它们可以向各自方向传播。

同时，高能带上的电子可能处于不同的能级，它们自发辐射到低能带的不同能级上，因而使发射光子的能量有一定的差别，这些光波的波长并不完全一样。

因此自发辐射的光是一种非相干光，如图4.2.2（a ）所示。

4-4 受激发射的光有什么特点答：受激发射生成的光子与原入射光子一模一样，即它们的频率、相位、偏振方向及传播方向都相同，它和入射光子是相干的。

1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

第一章基本理论1、阶跃型折射率光纤的单模传输原理就是什么？答:当归一化频率V小于二阶模LP11归一化截止频率,即0＜V＜2、40483时,此时管线中只有一种传输模式,即单模传输。

2、管线的损耗与色散对光纤通信系统有哪些影响？答:在光纤通信系统中,光纤损耗就是限制无中继通信距离的重要因素之一,在很大程度上决定着传输系统的中继距离;光纤的色散引起传输信号的畸变,使通信质量下降,从而限制了通信容量与通信距离。

3、光纤中有哪几种色散？解释其含义。

答:(1)模式色散:在多模光纤中存在许多传输模式,不同模式沿光纤轴向的传输速度也不同,到达接收端所用的时间不同,而产生了模式色散。

(2)材料色散:由于光纤材料的折射率就是波长的非线性函数,从而使光的传输速度随波长的变化而变化,由此引起的色散称为材料色散。

(3)波导色散:统一模式的相位常数随波长而变化,即群速度随波长而变化,由此引起的色散称为波导色散。

5、光纤非线性效应对光纤通信系统有什么影响？答:光纤中的非线性效应对于光纤通信系统有正反两方面的作用,一方面可引起传输信号的附加损耗,波分复用系统中信道之间的串话以及信号载波的移动等,另一方面又可以被利用来开发如放大器、调制器等新型器件。

6、单模光纤有哪几类？答:单模光纤分为四类:非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。

12、光缆由哪几部分组成？答:加强件、缆芯、外护层。

*、光纤优点:巨大带宽(200THz)、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。

*、光纤损耗:光纤对光波产生的衰减作用。

引起光纤损耗的因素:本征损耗、制造损耗、附加损耗。

*、光纤色散:由于光纤所传输的信号就是由不同频率成分与不同模式成分所携带的,不同频率成分与不同模式成分的传输速度不同,导致信号的畸变。

引起光纤色散的因素:光信号不就是单色光、光纤对于光信号的色散作用。

色散种类:模式色散(同波长不同模式)、材料色散(折射率)、波导色散(同模式,相位常数)。

光纤通信简明教程参考答案第一章习题1-1 什么是光纤通信?目前使用的通信光纤大多数采用基础材料为SiO2的光纤,它是工作在电磁波的哪个区?波长范围是多少?对应的频率范围是多少?光纤通信是利用光导纤维传输光波信号的通信方式。

目前使用的通信光纤大多数采用基础材料为SiO2的光纤。

它是工作在近红外区，波长为0.8～1.8μm，对应的频率为167～375THz。

1-2 试画出光纤通信系统组成的方框图。

一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。

1-3 通信系统的容量用BL积表示，B和L分别是什么含义?系统的通信容量用比特率—距离积表示，B为比特率，L为中继间距。

1-4 光纤通信的主要优点是什么?光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。

(1) 通信容量大(2) 中继距离远(3) 抗电磁干扰能力强，无串话(4) 光纤细，光缆轻(5) 资源丰富，节约有色金属和能源。

光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。

因而经济效益非常显著。

1-5 请查阅最新资料论述光纤通信的发展趋势。

略第二章习题2-1 一个频率为14106⨯Hz 的光源，其发射功率为10W ，它一秒内发射多少个光子?解： 191434141052.210610626.610106,10⨯=⨯⨯⨯==⨯==-ννh P N HzW P2-2 如下两种光纤，临界角满足什么条件可以保持光在纤芯中传播?（1） 对于石英光纤，纤芯的折射率48.11=n ，包层的折射率46.12=n 。

（2） 对于塑料光纤，纤芯的折射率495.11=n ，包层的折射率402.12=n 。

解：由 12sin n n c =ϑ 得 121sin n n c -=ϑ （1）︒==-57.8048.146.1sin 1c ϑ （2）︒==-94.73495.1402.1sin 1c ϑ2-3 一单色光垂直照在厚度均匀的薄油膜上。
