低压无功补偿柜操作规程

低压无功补偿柜操作规程

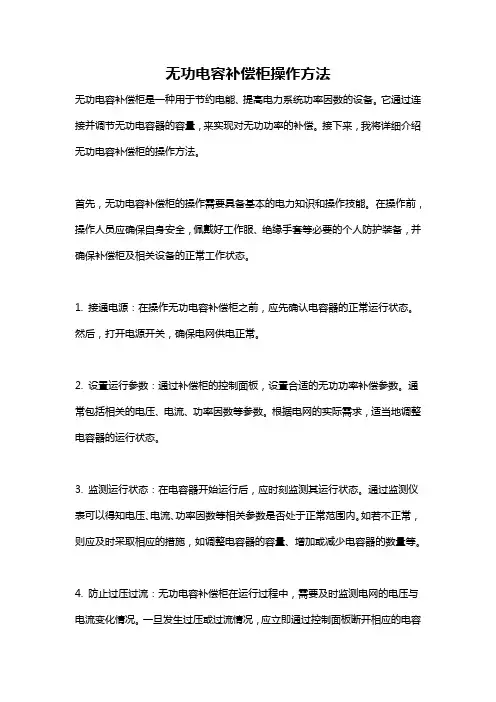

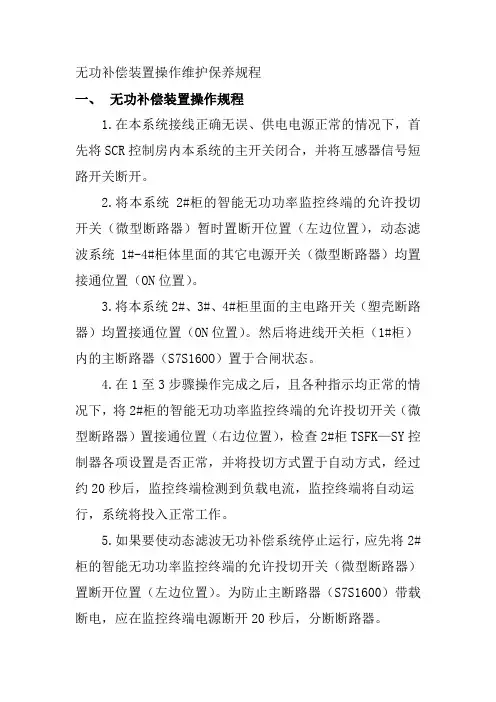

1.在成套装置接线正确无误、供电电源正常的情况下，将电容补偿柜的智能无功功率控制器的电源开关（微型断路器）暂时置断开位置（OFF位置），成套装置各柜体里面的其他电源开关（微型断路器）均置接通位置（ON位置）。

2.将成套装置1#进线柜里面的主电路开关（塑壳断路器）均置接通位置（ON位置）。

进线开关柜（1#柜）内的主断路器（QF1）为电动预储能合闸方式，其合闸过程请按下面的3操作。

3.首先按下“储能”按钮，主断路器储能电动机动作并带动弹簧开始储能，储能结束后（此时储能指示灯亮），按下“合闸”按钮，弹簧储能释放，使主断路器（QF1）完成合闸动作。

主断路器合闸后，合闸指示灯亮，分闸指示灯灭，储能指示灯也灭。

4.在1至3操作完成之后，且各种指示均正常的情况下，转换开关切换到手动状态（非自动状态）后，旋转转换开关，投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中。

此时可检测整个系统中各个电容的回路是否正确。

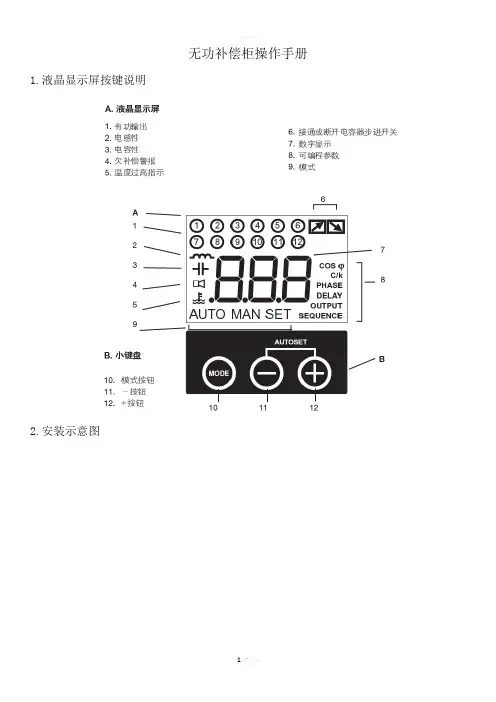

5.在各种指示均正常的情况下，接通电容柜智能无功功率控制器的电源开关（置ON位置），控制器接通电之后显示“CAL”,5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数cos∅。

此时可设置控制器的参数，可将控制器的“功率因数值”cos∅设置为0.95或者0.96(要比所测电网功率因数cos∅大)，同时设定模式设置为人工设定模式。

将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。

此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，而相反按“减少”可切除相应电容。

当设定参数时，将控制器的“功率因数值”cos∅设置为0.95或者0.96(要比所测电网功率因数cos∅大)，可将设定模式设置为全自动设定模式。

此时将“投切允许”打至右位即（ON位置）,将转换开关切
换至自动状态,无功补偿成套装置将投入正常工作。

此时控制器将进行“自学过程”，在数据初始化过程中，控制器按既定“功率因数值”与现配电系统作比较，并系统地启动电容器，改善功率因数，同时记录所接入电容器组的值，寻找到最小电容器组作为无功投入门限。

此时对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到投入电容器组达到投入门限为止。

此时按下“增加”键可调出动态参数显示代码：I(电流)，U （电压），Q（无功功率），P（有功功率），再按“减少”键可调出动态参数对应显示值，按”菜单设置”键可返回主显示值：功率因数cos∅。

6.如果要使自动无功补偿成套装置停止运行，应先将转换开关切换至手动状态（HAND）,将其投入的电容全部切掉。

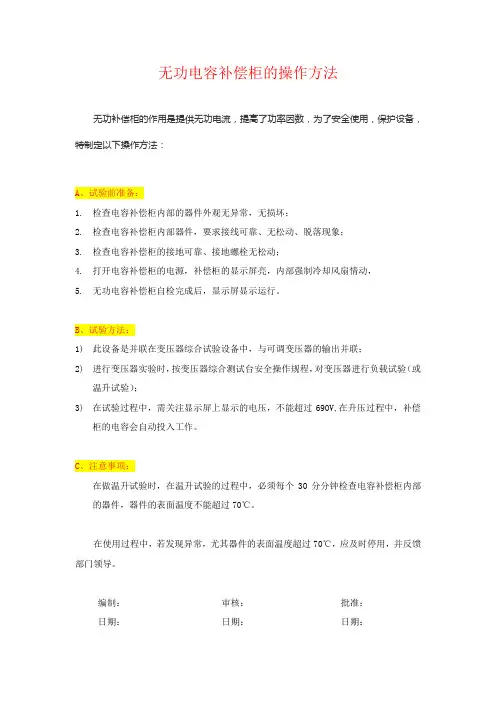

如果要测试控制器的保护功能，可以将电压调高于额定电压（如额定电压为380V,可加压至400V），此时控制器可自动快速(5秒)逐级切除已投入的电容器组，并显示电压值。

而将电流互感器的次级信号调至低于150mA时，控制器会封锁电容器的投入，并同时自动快速(5秒)逐级切除已投入的电容器组。

而设置控制器的参数时，可将控制器的“功率因数值”cos∅设置为0.95或者0.96(要比所测电网功率因数cos∅大)，同时设定模式设置为人工设定模式。

将转换开关切换至自动状态,将“投切允许”打至右位即（ON位置）,无功补偿成套装置将投入正常工作。

此时可以手动按下无功补偿控制器上的”增加”按钮来投切相应电容，对应的回路指示灯亮，接触器线圈吸合，主回路中接触器接通后其下接电容投入到电网中，直到补偿后的功率因数达到预定的设置为止，此时如果再继续投切，超过预设“功率因数值”时，控制器可自动快速(5秒)逐级切除已投入的电容器组。

7.接通风机电源，柜顶风机利用温度控制器进行自动控制。

顶部的风机由温控开关控制，当温度达到预定温度时，温控开关接通，风机开始运行；当温度低于预定温度时，温控开关断开，风机停止运行。
