DINI03电子水准仪说明书入门欢迎关于TRIMBLE DINI 数字水准仪相关信息技术支持您的要求注册检查集装箱检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。

仪器箱拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本1.TRIMBLE DINI 数字水准仪2.电池（标配为一个电池）3.电缆（DINI与电脑）4.电池充电器5.防雨布6.指南、使用手册、合格证7.电池充电器十字丝调节扳手维修与保养Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。

清洁清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。

防潮如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。

仪器的运输在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。

维修TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。

以保证仪器的精度。

当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。

电池在充电和使用电池之前，一定要先阅读电池安全和环境信息。

电池安全和环境信息不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。

➢为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液➢不要让电池接触火焰、高温以及阳光直射➢不要将电池浸入水中➢当天气炎热时请不要将电池在车辆内储存➢不要重击或者刺破电池➢不要将电池短路不要接触漏液的锂电池，以免造成人身伤害和财产损失。

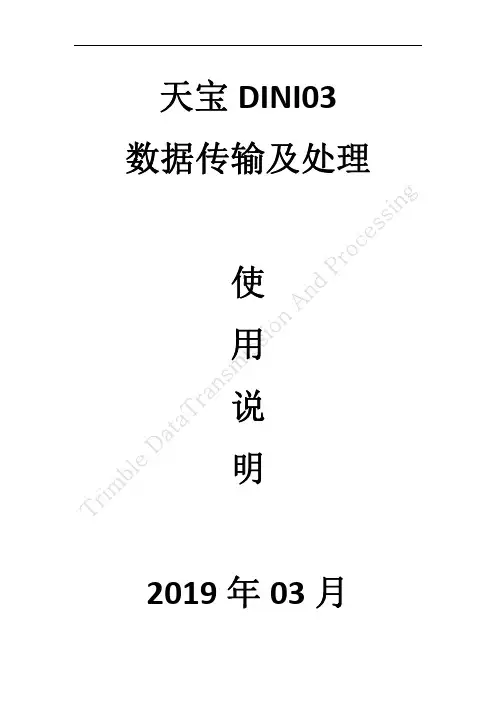

天宝DINI03数据传输及处理使用说明2019年03月1、数据传输；1.1、安装传输软件Trimble Datatransfer（没有配套的可以网上百度）；如右图所示图标软件即为该软件：1.2、连接驱动安装；驱动只需在第一次连接的时候需要安装，且数据线插入即会进行驱动安装。

若出现驱动安装失败，不要慌，把失败的卸掉再装一次，就好了。

1.3、数据线连接水准仪和电脑；图1连接后打开界面如上图所示。

1.4、新建设备；由于仪器与电脑连接是USB连接，因此在进行传输之前需要新建设备连接工程。

单击上图的【仪器设备】按钮，会弹出如下对话框，选择左下角的【新建】按钮，跳出如下图3对话框，找到图内红线所画设备，单击之，然后点击确认，进行下一步。

图2图3图4如上图4所示，在名称下面的文本框中输入接口名字点完成就好。

名字尽量显而易见，不要下次要找不到就尴尬了。

1.5、数据传输。

在初次使用的时候，需要在上图1中的左上角选择设备，选择我们新建的设备，再次打开时软件会有记忆功能，无需再次选择。

然后单击图1的【添加】按钮，找到需要的工程文件，然后单击【全部输出】，等待片刻即可输出到PC。

2、数据格式转化；通过上述传输软件导出到PC端的数据为DAT格式的（如下图5），不能够使用平差软件对其进行数据处理，须通过一定的软件对其进行处理，使其格式成为平差软件相应数据格式。

图52.1、软件安装及使用；该类软件品类较多，可自行安装。

本文所用软件为实际生产中用到的软件，是对已有软件进行优化加工的。

仅以此为例。

解压安装包，双击安装文件，根据提示安装即可。

图6如图6所示即为软件初始界面。

2.2、生成观测手簿；2.2.1、打开原始数据；点击菜单栏的【文件】菜单，选择下拉菜单下的【打开】按钮，单击一下，找到所需的文件，确认即可。

2.2.2、生成手簿文件；打开文件后，再次单击【文件】→【转化为EXCEL】，稍稍等待几秒钟，软件会自行导出EXCEL表（如下图7所示）。

2022水准仪操作培训课件讲师：01、水准测量02、水准测量的仪器及工具03、水准仪的使用04、水准测量的方法及成果处理05、微倾式水准仪的检验与校正水准测量011.1、高程测量概述•水准测量•三角高程测量•GPS高程测量•气压高程测量其中水准测量能满足不同的精度要求，是测定地面点高程的主要方法，它广泛用于国家高程控制测量和工程测量中。

1.2、水准测量水准测量：用水准仪进行高程测量的工作，高程测量的主要方法。

使用仪器：水准仪原理：利用水准仪提供的一条水平视线，并借助水准尺，测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。

1.2、水准测量h AB =a-b高差=后视读数-前视读数注意：1、高差的符号有正有负。

当高差为正值时，表示前视点B高于后视点A;当高差为负时，表示前视点B低于后视点A。

2、计算高差时，一定要用后视读数减去前视读数，次序不能颠倒。

水准测量的仪器及工具02水准尺和尺垫水准尺和尺垫单面尺－水准尺仅一面有分划双面尺－(黑面,红面，尺常数4.687m 或 4.787m ）用于三等以下水准测量。

塔尺－可伸缩，伸足为3米、5米，用于一般工程测量。

尺垫－在转点上立尺用。

转点处立水准尺，用生铁铸成中间突起的三角形基座，防止立尺沉降和高程变动尺垫水准尺塔尺S3 水准仪外型水准仪等级(精度系列)： DS05 DS1 DS3 DS10 （D：大地测量；S：水准仪 型号下标：毫米数，表示1公里往、返测量的高差平均值的中误差。

水准仪构造(主要部分)：望远镜、水准、支架、 基座望远镜基座物镜物镜调焦螺旋微动螺旋制动螺旋微倾螺旋脚螺旋准星目镜水准仪的使用03安置水准仪,用连接螺旋把仪器固定在三脚架上。

（一）粗平根据圆水准器气泡，用脚螺旋粗略置平仪器；（二）瞄准将望远镜对准水准尺，进行目镜和物镜调焦， 使十字丝和尺像清晰；（三）精平旋转微倾螺旋，使水准管气泡严格居中；（四）读数按十字丝的中横丝在水准尺上读数。

水准仪操作步骤方法详解图解步骤图解1、安放三角架:调节三脚架腿至适当高度，尽量保持三脚架顶面水平。

如果地面松软，应将架腿踩入土中。

2、连接螺旋:旋紧连接螺旋，将水准仪和三脚架连接在一起。

3、脚螺旋:调节脚螺旋，使圆水准气泡居中。

4、制动螺旋:旋紧制动螺旋，望远镜被固定。

5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。

6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。

7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。

第四章第一节钢尺量距发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

根据尺的零点位置不同，有端点尺和刻线尺之分。

钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。

钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。

2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。

杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。

3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。

钎上可用油漆涂成红、白相间的色段。

通常6根或11根系成一组。

量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。

4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。

它常用于在斜坡上丈量水平距离。

弹簧秤和温度计等将在精密量距中应用。

二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。

数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。

Oper：操作者信息，输入方法同上。

Cmt1：作业注释1，输入方法同上。

Cmt2：作业注释2，输入方法同上。

输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。

Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。

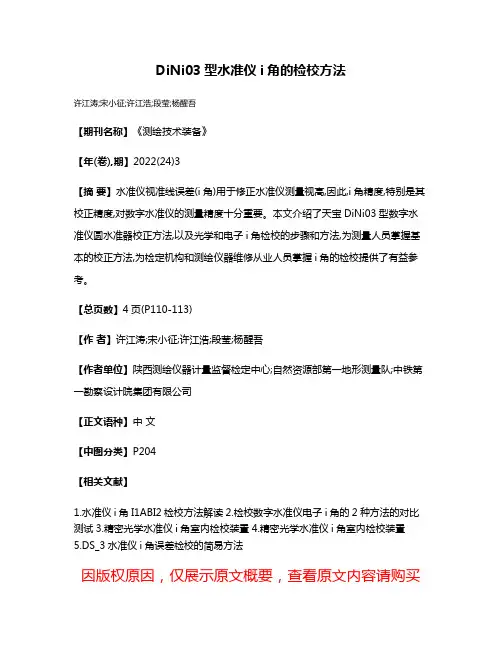

DiNi03型水准仪i角的检校方法
许江涛;宋小征;许江浩;段莹;杨醒吾
【期刊名称】《测绘技术装备》
【年(卷),期】2022(24)3
【摘要】水准仪视准线误差(i角)用于修正水准仪测量视高,因此,i角精度,特别是其校正精度,对数字水准仪的测量精度十分重要。

本文介绍了天宝DiNi03型数字水准仪圆水准器校正方法,以及光学和电子i角检校的步骤和方法,为测量人员掌握基本的校正方法,为检定机构和测绘仪器维修从业人员掌握i角的检校提供了有益参考。

【总页数】4页(P110-113)
【作者】许江涛;宋小征;许江浩;段莹;杨醒吾
【作者单位】陕西测绘仪器计量监督检定中心;自然资源部第一地形测量队;中铁第一勘察设计院集团有限公司
【正文语种】中文
【中图分类】P204
【相关文献】
1.水准仪i角I1ABI2检校方法解读
2.检校数字水准仪电子i角的2种方法的对比测试
3.精密光学水准仪i角室内检校装置
4.精密光学水准仪i角室内检校装置
5.DS_3水准仪i角误差检校的简易方法
因版权原因，仅展示原文概要，查看原文内容请购买。

水准仪操作步骤方法详解图1 水准仪操作步骤方法详解图解第四章第一节发布: 2009-10-15 14:15 | 作者: admin | 查看: 18次第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

根据尺的零点位置不同，有端点尺和刻线尺之分。

钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。

钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。

2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。

杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。

3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。

钎上可用油漆涂成红、白相间的色段。

通常6根或11根系成一组。

量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。

4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。

它常用于在斜坡上丈量水平距离。

弹簧秤和温度计等将在精密量距中应用。

二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。

按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。

现介绍目估定线方法：如图4-5所示，A、B两点为地面上互相通视的两点，欲在A、B两点间的直线上定出C、D等分段点。

定线工作可由甲、乙两人进行。

（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。

（2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB直线上为止，插下测杆（或测钎），定出C点。

数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。

Oper：操作者信息，输入方法同上。

Cmt1：作业注释1，输入方法同上。

Cmt2：作业注释2，输入方法同上。

输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。

Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。

天宝DINI数字水准仪简明操作程序1.1测量准备工作：⑴将电池充足电（含备用电池）；⑵人员配备：观测一人、扶尺二人、撑伞一人、量距二人⑶设备及仪器：电子水准仪、三脚架、条码铟钢尺两支、尺撑两支、尺垫两个,钢卷尺、伞；⑷收集引测点编号、编码、高程；⑸绘制观测线路图。

1.2操作准备工作：⑴架设三脚架；⑵将仪器放到脚架上并旋紧中心固定螺旋；整平。

⑶待机十分钟，使仪器温度和气温基本保持一致；（4）调焦，要求竖丝位于条码带上，否则不能读数。

1.3建立文件：⑴建立目录：①文件－项目管理②选择项目或新建项目；(注意：同一项目下的几条线路下载时一起下载，容易混淆)③输入项目名，操作者④存储。

ESC.1.4测量参数设置：⑴参数设置：①配置－输入；②选择输入,大气折射，加常数.存储记录③选择限差/测试④对各类参数和限差进行设置或修改；存储⑤按 ESC 退出。

⑵仪器设置单位(3)记录设置记录要选，否则不会记录。

存储1.5线路水准测量测量①测量；②水准线路③线路名新线路完成上次未结束测量选从项目输入线路名；选择测量模式（共五种方式，其中一、二等水准测量应先 aBFFB 模式，三等可选择 BFFB 模式，四等可选 BBFF 模式,B-后视F-前视）；是否奇偶站交替？（一般不选）⑤输入引据点水准高程、编码、编号；⑥进入测量状态。

1.6测量：⑴整平；⑵照准标尺；⑶调焦，使标尺影像清晰；⑷按测量键读数，顺序如下：1①一、二等水准测量按 aBFFB 模式分别照准标尺并读数，即：往测：奇数站：后视标尺、前视标尺、前视标尺、后视标尺；偶数站：前视标尺、后视标尺、后视标尺、前视标尺；返测：奇、偶测站照准标尺读数的顺序与往测时偶、奇测站相同。

②三等水准测量按 BFFB 模式分别照准标尺并读数，即：后视标尺、前视标尺、前视标尺、后视标尺。

③四等水准测量按 BBFF 模式分别照准标尺并读数，即：后视标尺、后视标尺、前视标尺、前视标尺。

⑸如果需要中间点测量：中间点测量必须在转点测完后进行。

1 绪论随着科学技术特别是电子技术的迅速发展，数字水准仪在水准测量中被广泛应用。

它融电子技术、图像处理技术、计算机于一体，以条码间隔影像信息与参考信号进行图像数学处理的测量原理，自动采集测量数据、信息处理和获取自动记录每一个观测值，从而实现水准测量仪器的发展方向。

虽然数字水准仪具有将测定的i角存入机内，并对所测数据按该i角进行自动修正功能，但仪器i角受外界温度、湿度、振动的影响而瞬时变化仍然存在。

因此，研究讨论数字水准仪i角问题非常有必要。

天宝DiNi03系列数字水准仪——世界上精度最高的数字水准仪之一，其各项指标都明显优于其他数字水准仪。

其性能卓越、操作方便，使水准测量进入了数字时代，大大提高了生产效率。

已广泛应用于地震、测绘、电力、水利等系统，在各项重大工程中发挥着强大的作用。

由此天宝DiNi03系列数字水准仪i角问题研究显得尤为重要。

目前，水准仪的i角研究主要反映在三个方面，即：方法、速度和精度。

关于i角的检校方法，我们比较成熟，许多测量学类教材中，就提供了一种广泛采用的方法。

近年电子水准仪i角自动检校中，又出现了其他三种新方法。

在提高检验水准仪i角的速度上，也出现了一些研究成果，电子水准仪的自动化检校更是大大提高了检校水准仪i角的速度。

在评定水准仪i角的精度上，也出现了一些成果，既有定性的也有定量的。

国内外对水准仪的i角全部采用平行光管进行检验和校正，仪器设备价格昂贵，一般都是送专门的测绘仪器鉴定部门进行检验和校正，而仪器使用单位如果自己对水准仪的i角进行检验和校正，大都是在室外安置仪器、立尺进行检验和校正，需要人员多、误差较大、作业条件差，利用误差传播定律的定量研究不深入。

尽管这方面工作之前有人进行过研究，诸如DS3、徕卡系列、蔡司系列水准仪i角的研究，但对于天宝DiNi03系列数字水准仪i角误差检校方法与误差分析这方面，前人尚未做出过系统地分析，仍可以在这方面做一些有益的初步探究工作。
