fpga资源评估与选型
FPGA（Field-ProgrammableGateArray）是一种高度可编程且可重构的硬件芯片，可以用于实现各种复杂的数字电路。

FPGA引入了可编程性的概念，使硬件设计更加灵活、高效。

在FPGA设计过程中，资源评估和选型是非常重要的环节。

资源评估是指根据设计需求，评估所需的FPGA资源，包括片上存储器、LUT（Look-Up Table）等。

在评估时需要考虑以下因素：首先，需要确定设计的复杂度以及所需的资源；其次，需要考虑FPGA 的速度、功耗以及可编程性等因素。

在选型过程中，需要考虑到FPGA的规格、性能、价格等因素。

首先，需要了解FPGA的规格，包括芯片大小、引脚数、逻辑单元数量等。

其次，需要考虑FPGA的性能，例如时钟速度、功耗、温度等因素。

最后，需要考虑FPGA的价格，这是每个设计师都必须考虑的因素之一。

为了选择适合自己的FPGA芯片，设计师可以通过以下渠道了解相关信息：首先，可以查阅FPGA厂商的官方网站了解产品信息；其次，可以参考各种技术论坛、电子书籍、设计手册等资料，以获取更全面、深入的了解。

在实际选型过程中，设计师还需要考虑到FPGA的开发环境，包括开发软件、编程语言、板子等。

此外，设计师还需要仔细评估FPGA 的可靠性、稳定性以及后续技术支持等因素。

总之，FPGA资源评估和选型是一项非常重要的任务，需要设计
师充分了解自己的设计需求和FPGA的规格、性能、价格等因素，以选择最适合自己的芯片。

通过认真评估和选型，设计师可以实现高效、可靠的FPGA设计，提高设计效率和质量。

FPGA设计中的资源分配与约束原则在FPGA（现场可编程门阵列）设计中，资源分配和约束原则是至关重要的。

资源分配是指如何有效地利用FPGA中的可用资源，包括逻辑单元、存储单元和IO端口等。

而约束原则则是指在设计过程中对资源进行限制和指导，以确保设计的性能、功耗和面积都能达到预期的要求。

资源分配是设计过程中的第一步，决定了设计的整体架构和实现方式。

首先要考虑的是逻辑单元的分配，包括布局和布线。

根据设计的需求和复杂性，可以选择不同的逻辑单元，如LUT（查找表）、寄存器、乘法器等。

在资源分配过程中，需要考虑到逻辑单元之间的连接和数据传输路径，以尽量减少延迟和功耗。

此外，还需要合理地分配存储单元和IO端口，以满足设计的数据存储和通信需求。

在资源分配的基础上，约束原则则是确保设计达到预期性能和质量的关键因素。

在FPGA设计中，约束可以分为时序约束和布局约束。

时序约束是指设计中信号传输路径的时序要求，包括最大延迟、最小延迟和时钟频率等。

通过时序约束，可以保证设计在指定的时钟频率下正常工作，并确保时序正确性。

布局约束则是指对设计中不同模块的布局和位置进行指导，以减少信号传输路径的延迟和功耗，提高设计的性能和效率。

在进行FPGA设计时，需要遵循以下资源分配和约束原则：1.合理利用逻辑单元：根据设计的需求选择适当的逻辑单元，以实现最优的性能和面积利用率。

合理布局逻辑单元，减少传输路径的延迟和功耗。

2.优化存储单元和IO端口分配：根据设计的数据存储和通信需求合理分配存储单元和IO端口，确保数据传输的有效性和可靠性。

3.设置严格的时序约束：对设计中的时序要求进行准确分析和设置，确保设计在指定的时钟频率下正常工作。

通过时序约束，避免时序问题和时钟冲突。

4.合理布局约束：对设计中各个模块的布局和位置进行指导，减少传输路径的延迟和功耗，提高设计的性能和效率。

通过布局约束，优化设计的物理结构和实现方式。

总之，在FPGA设计中，资源分配和约束原则是设计过程中的关键步骤。

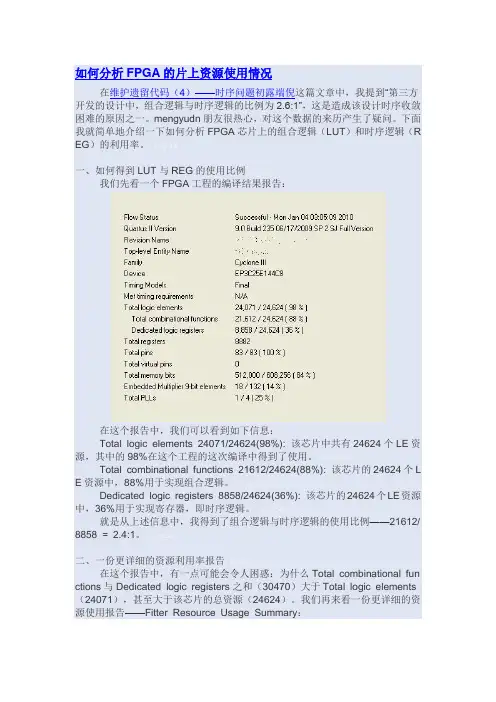

如何分析FPGA的片上资源使用情况在维护遗留代码（4）——时序问题初露端倪这篇文章中，我提到“第三方开发的设计中，组合逻辑与时序逻辑的比例为2.6:1”，这是造成该设计时序收敛困难的原因之一。

mengyudn朋友很热心，对这个数据的来历产生了疑问。

下面我就简单地介绍一下如何分析FPGA芯片上的组合逻辑（LUT）和时序逻辑（R EG）的利用率。

riple一、如何得到LUT与REG的使用比例riple我们先看一个FPGA工程的编译结果报告：在这个报告中，我们可以看到如下信息：Total logic elements 24071/24624(98%): 该芯片中共有24624个LE资源，其中的98%在这个工程的这次编译中得到了使用。

ripleTotal combinational functions 21612/24624(88%): 该芯片的24624个L E资源中，88%用于实现组合逻辑。

ripleDedicated logic registers 8858/24624(36%): 该芯片的24624个LE资源中，36%用于实现寄存器，即时序逻辑。

riple就是从上述信息中，我得到了组合逻辑与时序逻辑的使用比例——21612/ 8858 = 2.4:1。

riple二、一份更详细的资源利用率报告riple在这个报告中，有一点可能会令人困惑：为什么Total combinational fun ctions与Dedicated logic registers之和（30470）大于Total logic elements （24071），甚至大于该芯片的总资源（24624）。

我们再来看一份更详细的资源使用报告——Fitter Resource Usage Summary：这份报告包含很多信息，在这里我们只需要关心Total logic elements一项。

Total logic elements 24071/24624(98%)由三种使用情况不同的LE资源组成：仅用于实现组合逻辑的LE（Combinational with no register 15213），仅用于实现时序逻辑的LE（Register only 2459），同时用于实现组合逻辑和时序逻辑的LE（Combinational with a register 6399）。

FPGA设计中的资源约束分析与分配策略在进行FPGA设计时，资源约束分析与分配策略是非常重要的步骤。

FPGA （现场可编程门阵列）是一种灵活的数字电路器件，可以根据需要重新配置其逻辑功能，因此设计出的电路可以在硬件中实时进行配置。

然而，在设计FPGA时，需要考虑到其资源约束和合理分配策略，以避免资源的浪费和性能的下降。

资源约束分析是指在FPGA设计中，需要考虑的可用资源，如逻辑单元、存储单元、时钟资源等。

这些资源是有限的，在设计中需要合理分配和利用。

在资源约束分析阶段，设计者需要根据项目的需求和设计的复杂性确定所需资源的数量和类型。

通过对资源的约束进行分析，可以避免在后期设计过程中资源不足或过剩的问题。

在资源约束分析的基础上，设计者要制定合理的资源分配策略。

资源分配策略是指如何将有限的资源分配给不同的模块或任务，以达到最优的设计效果。

一般来说，资源分配策略需要考虑到以下几个方面：首先，需要根据设计的功能和性能需求，确定各个模块所需的资源数量。

通过对各模块的资源需求进行评估和分析，可以有效地分配资源，避免资源的浪费。

其次，要考虑到资源之间的竞争关系。

不同资源之间可能存在竞争关系，如时钟资源和逻辑资源之间的竞争。

设计者需要合理分配资源，避免资源之间的冲突，提高设计的效率和性能。

另外，要考虑到资源的时序要求。

FPGA设计中，时序约束是非常关键的，资源的分配需要满足时序要求，以保证设计的正确性和稳定性。

设计者需要根据时序要求，合理分配资源，避免时序冲突导致设计失败。

最后，要考虑到资源的动态分配。

在设计过程中，可能需要动态地分配资源，根据实际情况调整资源的分配策略。

动态资源分配可以根据设计的需要灵活调整资源的分配，以达到最优的设计效果。

总之，资源约束分析与分配策略对于FPGA设计非常重要。

通过合理的资源约束分析和资源分配策略，可以提高设计的效率和性能，避免资源的浪费和性能的下降。

设计者在进行FPGA设计时，应该重视资源约束分析与分配策略，从而设计出更优质的电路。

FPGA的基本结构FPGA（现场可编程门阵列）是一种可编程逻辑器件，具有灵活性和可重构的特性。

其基本结构是由一系列可编程的逻辑门和可编程的互连资源组成。

FPGA的基本结构包括输入输出（IO）资源、片上存储器、配置存储器、可编程逻辑单元（CLBs）、互连资源和时钟相关资源。

1.输入输出（IO）资源：FPGA包含大量的输入输出引脚，用于与外部系统进行通信。

这些IO引脚可以用于接收输入信号，例如传感器数据，或将结果输出到外部设备，例如显示器。

IO资源的数量和类型取决于具体的FPGA型号，可以通过设计实现逻辑电路与外部世界的接口。

2.片上存储器：FPGA通常包含多种类型的片上存储器，用于存储中间结果、配置数据和用户定义的数据。

片上存储器可以是寄存器文件、块RAM（BRAM）、内容可寻址存储器（CAM）等。

这些存储器可用于实现数据缓存、状态存储等功能。

3.配置存储器：配置存储器是FPGA中一个至关重要的组成部分，用于存储逻辑门的配置信息。

FPGA的可重构性使其可以根据需要改变逻辑门的排列和互连，从而实现不同的逻辑功能。

配置存储器通常用于存储一系列位流数据，这些数据表示逻辑门之间的连接关系。

4.可编程逻辑单元（CLBs）：可编程逻辑单元是FPGA中的主要逻辑处理单元，用于实现各种逻辑功能。

每个CLB通常包含多个可编程逻辑门，例如AND、OR、NOT等，以及一些可编程的触发器。

通过配置逻辑门和触发器，可以实现各种逻辑电路，如加法器、多路选择器等。

5.互连资源：互连资源用于连接FPGA中的各个逻辑单元，实现逻辑门之间的连接关系。

互连资源通常由一系列的通道、开关盒、连线等组成。

通道用于传递信号，开关盒用于控制信号的选择和连接，连线用于连接逻辑门和触发器。

6.时钟相关资源：时钟相关资源用于处理时钟信号，并确保在同步系统中的正确操作。

FPGA通常包含时钟管理资源和时钟分配网络。

时钟管理资源用于产生和分配时钟信号，时钟分配网络用于将时钟信号传递到逻辑单元和存储单元。

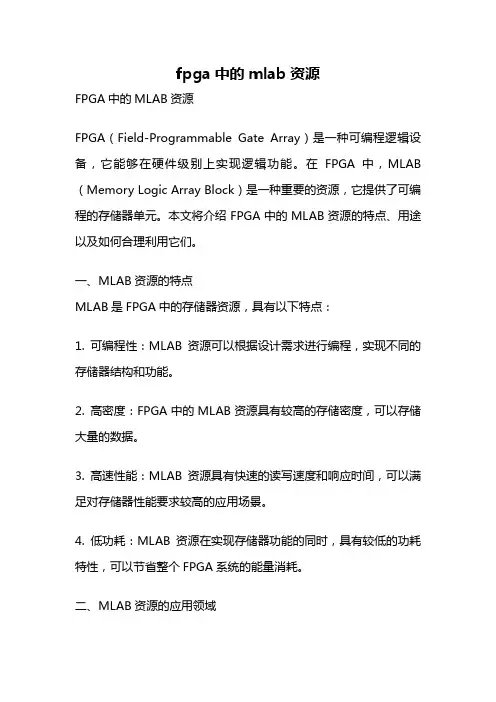

fpga中的mlab资源FPGA中的MLAB资源FPGA（Field-Programmable Gate Array）是一种可编程逻辑设备，它能够在硬件级别上实现逻辑功能。

在FPGA中，MLAB （Memory Logic Array Block）是一种重要的资源，它提供了可编程的存储器单元。

本文将介绍FPGA中的MLAB资源的特点、用途以及如何合理利用它们。

一、MLAB资源的特点MLAB是FPGA中的存储器资源，具有以下特点：1. 可编程性：MLAB资源可以根据设计需求进行编程，实现不同的存储器结构和功能。

2. 高密度：FPGA中的MLAB资源具有较高的存储密度，可以存储大量的数据。

3. 高速性能：MLAB资源具有快速的读写速度和响应时间，可以满足对存储器性能要求较高的应用场景。

4. 低功耗：MLAB资源在实现存储器功能的同时，具有较低的功耗特性，可以节省整个FPGA系统的能量消耗。

二、MLAB资源的应用领域MLAB资源在FPGA中的应用非常广泛，主要包括以下几个领域：1. 数据存储：MLAB资源可以用作FPGA内部的数据存储器，用于存储中间结果、配置信息等。

2. 缓存存储：MLAB资源可以用作缓存存储器，提高数据访问的效率，减少外部存储器的访问延迟。

3. 高速缓冲：MLAB资源可以用作高速缓冲存储器，提供数据的临时存储和快速访问，加快数据处理速度。

4. FIFO（First In, First Out）：MLAB资源可以用作FIFO缓冲区，实现数据的有序存储和读取，解决数据传输速率不匹配的问题。

5. 内存控制器：MLAB资源可以用作内存控制器，管理FPGA系统中的外部存储器，实现数据的读写操作。

三、合理利用MLAB资源的方法为了充分利用FPGA中的MLAB资源，以下几点是值得注意的：1. 合理划分资源：根据设计需求和数据存储规模，合理划分MLAB 资源的大小和数量。

过多或过少的MLAB资源都会导致资源浪费或不足，影响系统性能。

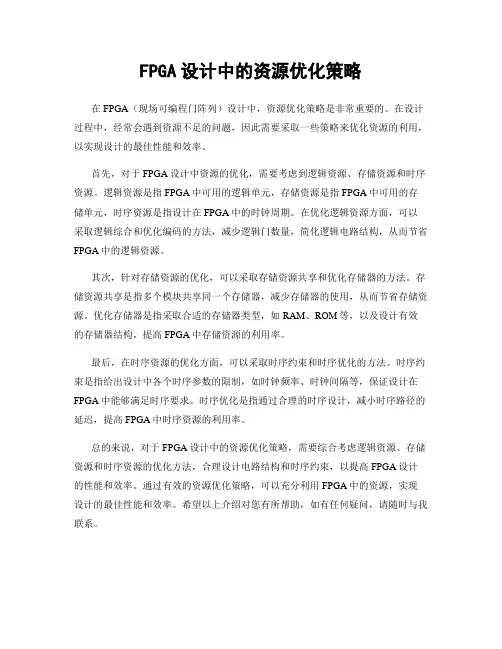

FPGA设计中的资源优化策略
在FPGA（现场可编程门阵列）设计中，资源优化策略是非常重要的。

在设计过程中，经常会遇到资源不足的问题，因此需要采取一些策略来优化资源的利用，以实现设计的最佳性能和效率。

首先，对于FPGA设计中资源的优化，需要考虑到逻辑资源、存储资源和时序资源。

逻辑资源是指FPGA中可用的逻辑单元，存储资源是指FPGA中可用的存储单元，时序资源是指设计在FPGA中的时钟周期。

在优化逻辑资源方面，可以采取逻辑综合和优化编码的方法，减少逻辑门数量，简化逻辑电路结构，从而节省FPGA中的逻辑资源。

其次，针对存储资源的优化，可以采取存储资源共享和优化存储器的方法。

存储资源共享是指多个模块共享同一个存储器，减少存储器的使用，从而节省存储资源。

优化存储器是指采取合适的存储器类型，如RAM、ROM等，以及设计有效的存储器结构，提高FPGA中存储资源的利用率。

最后，在时序资源的优化方面，可以采取时序约束和时序优化的方法。

时序约束是指给出设计中各个时序参数的限制，如时钟频率、时钟间隔等，保证设计在FPGA中能够满足时序要求。

时序优化是指通过合理的时序设计，减小时序路径的延迟，提高FPGA中时序资源的利用率。

总的来说，对于FPGA设计中的资源优化策略，需要综合考虑逻辑资源、存储资源和时序资源的优化方法，合理设计电路结构和时序约束，以提高FPGA设计的性能和效率。

通过有效的资源优化策略，可以充分利用FPGA中的资源，实现设计的最佳性能和效率。

希望以上介绍对您有所帮助，如有任何疑问，请随时与我联系。

vivado中各个资源模块的意思Vivado是Xilinx公司推出的一款集成设计环境，广泛应用于数字信号处理、数字逻辑设计等领域。

在使用Vivado进行FPGA设计时，了解各个资源模块的含义对于高效利用FPGA内部资源具有重要意义。

本文将详细介绍Vivado中各个资源模块的意思，帮助您更好地进行FPGA设计。

一、逻辑资源模块1.LUT（查找表）：LUT是FPGA中基本的逻辑资源，可以用来实现组合逻辑或时序逻辑。

在Vivado中，LUT可以配置为不同大小的查找表，如6输入LUT、5输入LUT等。

2.FF（触发器）：触发器是实现时序逻辑的基本单元。

在Vivado中，触发器可以配置为D触发器、T触发器等。

3.Carry Chain（进位链）：进位链用于实现算术逻辑单元（ALU）中的加法器、减法器等。

在Vivado中，进位链可以提高运算速度和资源利用率。

二、存储资源模块1.Block RAM（块RAM）：块RAM是FPGA中的存储资源，可用于实现数据存储、缓存等功能。

Vivado支持不同大小的块RAM配置，如18K、36K 等。

2.Distributed RAM（分布式RAM）：分布式RAM是一种较小的存储资源，可用于实现小型缓存、寄存器等功能。

与块RAM相比，分布式RAM的访问速度更快，但容量较小。

三、数字信号处理资源模块1.DSP48（数字信号处理单元）：DSP48是FPGA中用于实现数字信号处理功能的资源。

在Vivado中，DSP48可以配置为乘法器、累加器、滤波器等。

2.FFT（快速傅里叶变换）：FFT是数字信号处理中常用的算法，Vivado提供了FFT IP核，方便用户在FPGA上实现高速的FFT运算。

四、时钟资源模块1.PLL（锁相环）：锁相环是FPGA中的时钟管理资源，用于生成、分频、倍频等时钟信号。

Vivado提供了丰富的PLL IP核，以满足不同设计需求。

2.MMCM（混合模式时钟管理）：MMCM是FPGA中的一种高级时钟管理资源，具有更低的相位噪声和更高的频率稳定性。

FPGA资源评估与选型导言FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，相比于传统的专用集成电路（ASIC）具有更高的灵活性和重新配置能力。

在进行FPGA设计时，选择合适的FPGA器件是一个至关重要的决策。

本文将从多个方面进行评估和选型指导，以便为特定的应用场景选择最佳的FPGA资源。

选择FPGA的关键因素在评估和选型FPGA之前，我们需要明确以下几个关键因素：1. 应用需求分析首先，我们需要明确我们的应用场景和需求。

不同的应用场景对FPGA的要求有所不同。

例如，高性能计算、图像处理、通信或嵌入式系统都需要不同类型的资源和性能。

对应不同类型的应用场景，我们需要根据需求分析来选择适合的FPGA器件。

2. 系统规模和复杂度系统规模和复杂度也是影响FPGA选择的因素。

如果我们的系统需要大规模的计算资源和并行性能，那么我们需要选择高端的FPGA器件。

而对于简单的嵌入式系统，低端的FPGA器件可能已经足够满足需求。

3. 开发工具和生态系统支持选择一款好的FPGA开发工具和具备强大生态系统支持的FPGA厂商非常重要。

开发工具的易用性、功能丰富性和性能对于设计师的效率和项目周期至关重要。

此外，厂商提供的文档、示例代码和社区支持也会对我们的开发过程起到积极的促进作用。

4. 电源需求FPGA的电源需求是评估和选型的另一个重要因素。

不同的FPGA器件对电源电压和功耗有不同的要求。

我们需要根据我们的电源资源来选择适合的FPGA器件，以确保系统在正常工作时能够满足电源需求并保持稳定。

FPGA资源评估指标1. 逻辑单元（Logic Elements）逻辑单元是FPGA器件中的基本构建块。

一个逻辑单元可以执行布尔逻辑运算，并通过互连网络与其他逻辑单元连接起来。

每个逻辑单元可以执行与门、或门、非门等操作，逻辑单元的数量直接影响FPGA的灵活性和逻辑门的规模。

2. 器件速度FPGA器件的速度是指每个逻辑单元执行逻辑操作的最大频率。

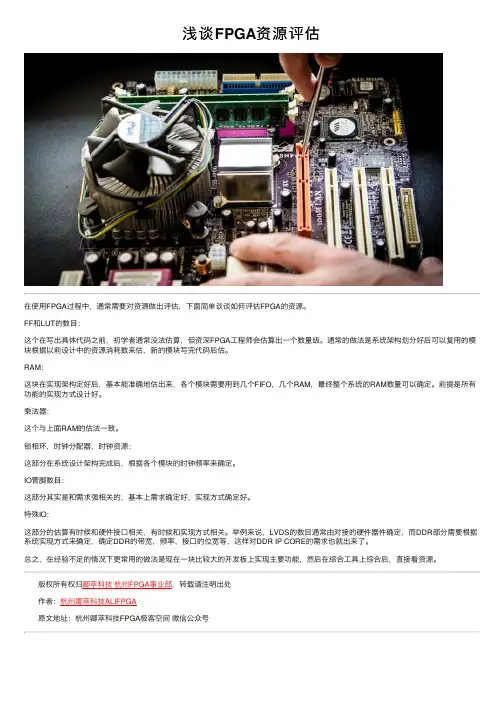

浅谈FPGA资源评估
在使⽤FPGA过程中，通常需要对资源做出评估，下⾯简单谈谈如何评估FPGA的资源。

FF和LUT的数⽬：
这个在写出具体代码之前，初学者通常没法估算，但资深FPGA⼯程师会估算出⼀个数量级。

通常的做法是系统架构划分好后可以复⽤的模块根据以前设计中的资源消耗数来估，新的模块写完代码后估。

RAM：
这块在实现架构定好后，基本能准确地估出来，各个模块需要⽤到⼏个FIFO，⼏个RAM，最终整个系统的RAM数量可以确定。

前提是所有功能的实现⽅式设计好。

乘法器：
这个与上⾯RAM的估法⼀致。

锁相环，时钟分配器，时钟资源：
这部分在系统设计架构完成后，根据各个模块的时钟频率来确定。

IO管脚数⽬：
这部分其实是和需求强相关的，基本上需求确定好，实现⽅式确定好。

特殊IO：
这部分的估算有时候和硬件接⼝相关，有时候和实现⽅式相关。

举例来说，LVDS的数⽬通常由对接的硬件器件确定，⽽DDR部分需要根据系统实现⽅式来确定，确定DDR的带宽，频率，接⼝的位宽等，这样对DDR IP CORE的需求也就出来了。

总之，在经验不⾜的情况下更常⽤的做法是现在⼀块⽐较⼤的开发板上实现主要功能，然后在综合⼯具上综合后，直接看资源。

版权所有权归卿萃科技杭州FPGA事业部，转载请注明出处
作者：杭州卿萃科技ALIFPGA
原⽂地址：杭州卿萃科技FPGA极客空间微信公众号
扫描⼆维码关注杭州卿萃科技FPGA极客空间。

fpga选型参数FPGA选型参数引言：FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具有灵活、可重构的特点，被广泛应用于数字电路设计和嵌入式系统开发。

在选择适合的FPGA时，需要考虑多个参数，本文将依次介绍几个重要的FPGA选型参数，并分析其对应用性能的影响。

1. 逻辑资源：逻辑资源是指FPGA中可用于实现逻辑功能的逻辑单元数量。

这些逻辑单元可以用于构建逻辑门、寄存器等基本的数字电路元件。

逻辑资源的多少直接决定了FPGA能够实现的逻辑规模和复杂度。

因此，在选择FPGA时，需要根据设计需求评估所需的逻辑资源量。

2. 存储资源：存储资源是指FPGA中可用于存储数据的存储器数量和容量。

存储器可以用于存储程序代码、数据、中间结果等信息。

不同的应用场景对存储资源的需求不同，如图像处理需要大容量的存储器来处理图像数据，而信号处理可能需要快速的数据缓存来实现实时处理。

因此，在选择FPGA时，需要根据应用需求评估所需的存储资源量和性能。

3. DSP资源：DSP（Digital Signal Processing）资源是指FPGA中用于实现数字信号处理功能的专用硬件单元数量。

DSP资源通常包括乘法器、加法器和累加器等，可以实现高性能的数字信号处理功能，如滤波、变换等。

对于需要进行大规模数字信号处理的应用，DSP资源是一个重要的考虑因素。

4. 时钟频率：时钟频率是指FPGA可以工作的最高时钟频率。

时钟频率直接影响FPGA的工作速度和性能。

较高的时钟频率可以使FPGA实现更高的运算速度和处理性能，但同时也会增加功耗和热量产生。

因此，在选择FPGA时，需要根据应用需求评估所需的时钟频率，并平衡性能和功耗之间的关系。

5. I/O接口：I/O接口是指FPGA与外部器件进行通信和数据交换的接口。

不同的应用场景对I/O接口的需求也不同，如高速数据传输需要支持高速串行接口，外设控制需要支持通用的并行接口。

fpga中的参数说明FPGA中的参数说明一、引言FPGA（Field-Programmable Gate Array）是一种现场可编程门阵列芯片，具有灵活性高、性能优越、可重构等特点，在各种应用领域得到广泛应用。

本文将从不同角度介绍FPGA中的参数说明，包括时钟频率、逻辑单元数量、片上存储器容量、资源利用率和功耗等方面。

二、时钟频率时钟频率是指FPGA中的时钟信号的频率，也是FPGA运行速度的关键参数。

时钟频率越高，FPGA的运算速度越快。

在选择FPGA 时，需要根据具体应用需求和性能要求，选择合适的时钟频率。

值得注意的是，在设计FPGA电路时，还需要考虑到时钟分配、时钟域划分等问题，以确保时钟信号的稳定性和可靠性。

三、逻辑单元数量逻辑单元数量是指FPGA中可用的逻辑门数量。

逻辑门是FPGA中最基本的逻辑单元，用于实现各种逻辑功能。

逻辑单元数量越多，FPGA的逻辑处理能力越强。

在进行FPGA设计时，需要根据所需的逻辑功能和复杂度，选择适当的逻辑单元数量。

同时，逻辑单元数量的增加也会导致FPGA的面积增加，从而影响功耗和资源利用率。

四、片上存储器容量片上存储器容量是指FPGA中可用的存储器容量。

片上存储器用于存储数据和中间结果，在FPGA设计中起到关键作用。

片上存储器容量的大小直接影响到FPGA的数据处理能力和性能。

较大的片上存储器容量可以提高FPGA的数据缓存能力，减少对外部存储器的访问次数，从而提高系统的运行效率。

五、资源利用率资源利用率是指FPGA中各种资源的利用程度。

FPGA中的资源包括逻辑单元、片上存储器、DSP（Digital Signal Processing）模块等。

资源利用率越高，说明FPGA的资源利用效率越高，系统的性能也会相应提高。

在进行FPGA设计时，需要合理利用各种资源，以提高系统的性能和效率。

六、功耗功耗是指FPGA芯片在工作过程中所消耗的电能。

功耗大小直接影响到FPGA的散热需求和系统的稳定性。

FPGA（现场可编程门阵列）是一种集成电路，其功能可以被编程来定制各种数字电路设计。

在FPGA设计中，资源利用率是衡量设计效率的一个重要指标。

资源利用率是指设计中使用的资源数量与可用的总资源数量的比例。

在FPGA设计中，主要的资源包括逻辑单元（LUT）、触发器（Flip-Flop）、块RAM（Block RAM）、DSP（数字信号处理）单元等。

资源利用率越高，意味着设计中使用的资源越多，设计效率也越高。

要提高FPGA的资源利用率，可以考虑以下几个方面：
1. 优化算法和逻辑设计：通过优化算法和逻辑设计，可以减少所需的资源数量，从而提高资源利用率。

例如，可以使用硬件描述语言（HDL）进行设计，并进行综合和布局布线来优化设计。

2. 选择合适的FPGA器件：根据设计需求选择具有足够资源的FPGA器件，可以保证设计的顺利实现。

3. 使用IP核：IP核是一些预先设计和验证好的电路模块，可以直接在FPGA上使用。

使用IP核可以减少所需设计的资源数量，从而提高资源利用率。

4. 进行时序分析和优化：时序分析是评估设计中信号的时序关系的过程，通过时序分析和优化，可以减少所需的资源数量。

5. 使用高效的编程语言和工具：使用高效的编程语言和工具可以减少设计中的冗余和浪费，从而提高资源利用率。

总之，提高FPGA的资源利用率需要从多个方面入手，包括优化算法和逻辑设计、选择合适的FPGA器件、使用IP核、进行时序分
析和优化以及使用高效的编程语言和工具等。

在FPGA（Field-Programmable Gate Array）设计过程中，资源预估是重要的一环，它涉及到对设计的逻辑单元、内存资源、乘法器等硬件资源的估计。

预估准确可以帮助设计者选择合适的FPGA芯片，并在早期阶段发现潜在的设计问题。

以下是一些常用的FPGA资源预估模型：1. 逻辑单元预估：- 逻辑单元包括查找表（LUT）、触发器（FF）和其他基本逻辑门。

- 设计者通常根据电路图或RTL代码来估计需要的逻辑单元数量。

- 对于经验丰富的工程师，他们可能能够基于电路复杂度和功能进行大致估算。

- 对于初学者，可以使用一些高级综合工具如Synplify, Xilinx Vivado Synthesis或者Quartus Prime中的逻辑合成工具来进行初步的资源预估。

2. RAM和存储器资源预估：- 根据设计需求计算出所需的存储器容量，然后将这个值转换为FPGA中可用的Block RAM (BRAM) 或分布式RAM的数量。

- BRAM通常是固定的大小，而分布式RAM则可以在一定程度上进行调整。

3. DSP资源预估：- 如果设计包含复杂的数学运算，比如FFT、滤波器等，就需要用到专用的数字信号处理(DSP)块。

- 数量取决于算法的复杂性和精度要求。

4. 时钟资源预估：- 包括PLL（锁相环）和全局时钟网络资源。

- 需要考虑到不同部分之间的同步需求和性能限制。

5. I/O资源预估：- I/O资源包括通用输入输出（GPIO）、高速串行接口（如SerDes）等。

- 要考虑与外部设备的接口标准和速度需求。

6. 其他特殊资源预估：- 根据设计特性，还可能涉及特殊的IP模块、ADC/DAC或其他片上系统(SoC)集成的功能。

7. 软件辅助预估：- 使用各种EDA工具进行预估。

- 如Vivado Design Suite中的Floorplanner工具可以帮助设计师在设计初期预测资源消耗情况。

8. 迭代优化：- 通过反复的综合、实现和布线步骤，不断调整设计以优化资源利用率。
