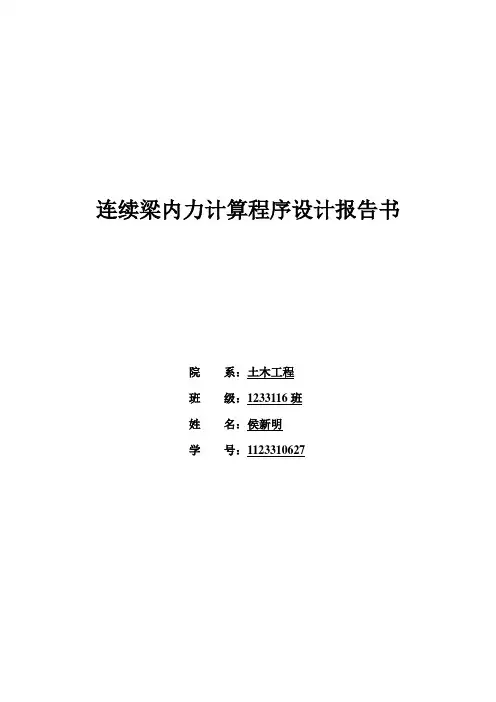

连续梁内力计算程序设计报告书院系：土木工程班级：1233116班姓名：侯新明学号：1123310627一、程序功能1.计算多种荷载作用下连续梁指定截面的弯矩和剪力。

2.计算指定截面的弯矩影响线。

3.计算指定截面的剪力影响线。

4.计算指定支座的反力影响线。

二、使用说明首先在程序所在文件夹建立初始数据文件，文本格式，文件名任意（如data1）,随后按照以下顺序输入数据第1组数据----基本参数共五个数据，依次为单元个数，支承类型编号，结点荷载个数，非结点荷载个数，弹性模量。

对支承类型编号作如下规定：梁两侧若是铰支，支承类型编号为1；左端固定端，右侧铰支编号为2；左侧铰支，右侧固定编号为3，两端均为固定编号为4。

弹性模量的数值任意，因为内力与刚度大小无关，仅与各杆刚度比值有关。

第2组数据----单元数据每个单元由两个数据描述，单元长度和截面惯性矩。

以从左到右次序建立各单元数据，n个单元有2n个数据。

第3组数据----结点荷载数据每个结点荷载两个数据描述，荷载大小（逆时针为正）和荷载作用的结点号。

m个结点荷载，有2m个数据。

若无结点荷载，此组数据无需建立。

第4组数据----非结点荷载数据每个非结点荷载用四个数据描述，荷载大小（方向向下为正），荷载在单元上的位置，荷载所在的单元编号，荷载类型。

共有四种荷载类型，集中力、均布力、集中力偶和三角形分布力。

均布力编号为1，均布力是从单元左端开始，结束位置为荷载位置。

集中力类型编号为2，荷载位置指荷载作用点到单元左端的距离。

集中力偶编号为3，荷载位置指荷载作用点到单元左端的距离。

三角形分布力编号为4若无非结点荷载此组数据无需建立。

注意：以上数据均无单位，故所有数据的单位要统一，如长度用m，力用kN，力矩用kN.m，截面惯性矩用m4。

结果则为kN.m。

然后运行“连续梁内力计算程序.exe”,输入初始文件名称，根据说明按数字键后回车进行指定类型计算运行结果输出在“连续梁内力计算结果.txt”中，“ZB.TXT”表示已连续梁为横轴，坐断为起点的横坐标。
