单向板配筋计算程序备课讲稿

设计单位: 广东水利电力职业技术学院混凝土单向板计算书设计人:宋世科审核人:宋世科学号: 130604230班级:13建筑工程技术2班目录一、设计资料 (1)二、板设计 (1)2、1荷载计算 (2)2、2内力计算 (3)2、3配筋计算 (3)三、次梁的计算 (4)3、1荷载计算 (5)3、2内力计算 (5)3、3配筋计算 (6)四、主梁设计 (8)4、1荷载计算 (9)4、2内力计算 (9)4、3配筋计算 (12)五、附图 (15)次梁配筋图 (15)主梁配筋图 (16)某多层工业厂房的建筑平面图如图1、1所示,楼梯设置在旁边的附属房屋内。

拟采用现浇钢筋混凝土肋梁楼盖。

设计使用年限50年,结构安全等级为二级,环境类别为一类。

楼面做法:水磨石面层(0、65mKN/2);钢筋混凝土现浇板:20mm 石灰砂浆抹底。

楼面活荷载:均布可变荷载标准值q k=6、0KN/m2,准永久值系数ψq=0、8。

材料:混凝土强度等级C25;梁内受力钢筋为HRB335级,其她钢筋为HPB300级钢筋。

试对板、次梁与主梁进行设计。

图1、1 楼盖建筑平图板按考虑塑性内力重力分布方法计算,取1m宽板带为计算单元,有关尺寸及计算简图如图2、1所示,设板厚h=80mm。

图2、1 板的计算简图2、1 荷载计算水磨石面层:0、65KN/m²80mm厚钢筋混凝土板:25×0、08=2KN/m²20mm石灰砂浆抹底:17×0、02=0、34KN/m²恒载标准值:g k=0、65+2+0、34=2、99KN/m²活荷载标准值:q k=6KN/m²转化为线荷载:2、99×1m=2、99KN/m 6×1m=6KN/m荷载设计值:g+q=1、2×2、99+1、3×6=11、39KN/m《荷载规范》规定:对活荷载标准值大于4KN/m²的工业房屋楼面结构的活荷载,分项系数取1、32、2 内力计算初估次梁截面尺寸:高h=l/18～l/12=6600/18～6600/12=367～550 取h=450mm宽b=h/3～h/2=450/3～450/2=150～225 取b=200mm计算跨度取净跨:边跨 l0=2300-120-100+80/2=2120mm中间跨 l0=2300-200=2100mm因跨度差 (2120-2100)/2100=0、9%,在10%以内,故可按等跨计算。

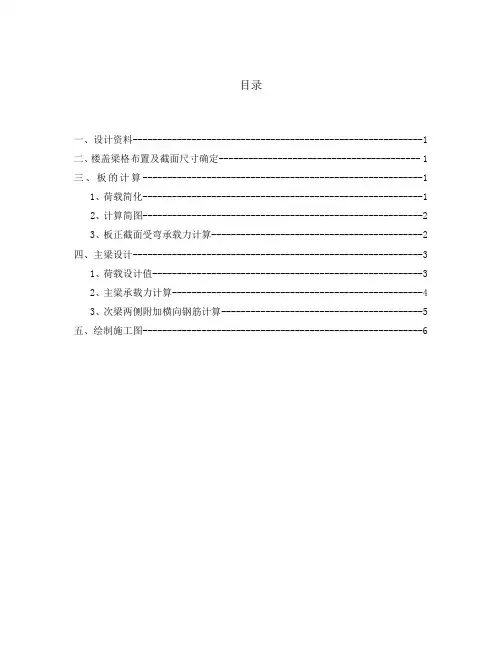

目录一、设计资料-----------------------------------------------------------1二、楼盖梁格布置及截面尺寸确定----------------------------------------- 1三、板的计算---------------------------------------------------------11、荷载简化---------------------------------------------------------12、计算简图---------------------------------------------------------23、板正截面受弯承载力计算-------------------------------------------2四、主梁设计-----------------------------------------------------------31、荷载设计值-------------------------------------------------------32、主粱承载力计算---------------------------------------------------43、次梁两侧附加横向钢筋计算-----------------------------------------5五、绘制施工图---------------------------------------------------------6钢筋混凝土整体式单向板肋形楼盖设计一、设计资料某厂房楼盖，现用浇筑钢筋混凝土肋形结构，楼盖平面尺寸为18×45m，活荷载3kN/m2。

楼盖搁置在370mm的砖墙上（轴线距内墙边缘120mm）。

楼层构造为20mm厚水泥砂浆面层，12mm厚石灰砂浆找平及粉刷。

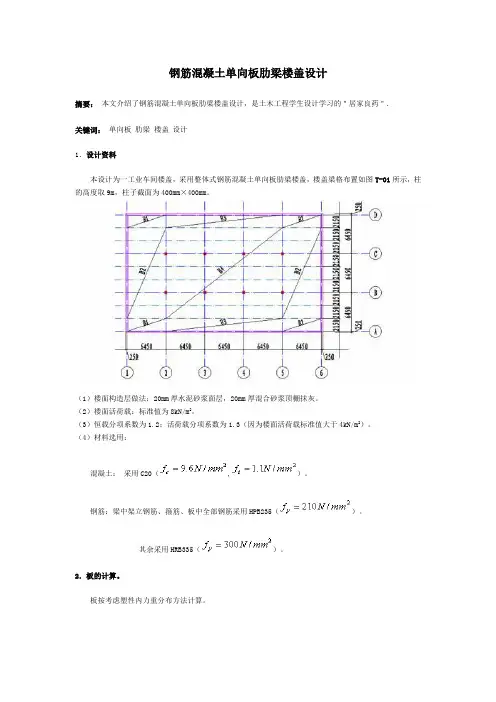

钢筋混凝土单向板肋梁楼盖设计摘要：本文介绍了钢筋混凝土单向板肋梁楼盖设计，是土木工程学生设计学习的＂居家良药＂．关键词：单向板肋梁楼盖设计1．设计资料本设计为一工业车间楼盖，采用整体式钢筋混凝土单向板肋梁楼盖，楼盖梁格布置如图T-01所示，柱的高度取9m，柱子截面为400mm×400mm。

（1）楼面构造层做法：20mm厚水泥砂浆面层，20mm厚混合砂浆顶棚抹灰。

（2）楼面活荷载：标准值为8kN/m2。

（3）恒载分项系数为1.2；活荷载分项系数为1.3（因为楼面活荷载标准值大于4kN/m2）。

（4）材料选用：混凝土：采用C20（,）。

钢筋：梁中架立钢筋、箍筋、板中全部钢筋采用HPB235（）。

其余采用HRB335（）。

2．板的计算。

板按考虑塑性内力重分布方法计算。

板的厚度按构造要求取。

次梁截面高度取，截面宽度，板的尺寸及支承情况如图T-02所示。

（1）荷载：恒载标准值：20mm水泥砂浆面层；80mm钢筋混凝土板；20mm混合砂浆顶棚抹灰；；恒载设计值；活荷载设计值；合计；即每米板宽设计承载力。

（2）内力计算：计算跨度：边跨；中间跨；跨度差，说明可以按等跨连续板计算内力。

取1m宽板带作为计算单元，其计算简图如图T-03所示。

各截面的弯矩计算见表Q-01。

,(根据钢筋净距和混凝土保护层最小厚度的规定，并考虑到梁、板常用的钢筋直径(梁设为20mm,板设为10mm),室内正常环境(即一类环境)的截面有效高度h。

和梁板的高度h有以下关系: 对于梁: h。

=h-35mm (一排钢筋) 或 h。

=h-60mm (两排钢筋)；对于板 h。

=h-20mm 、h。

=h-(最小保护层厚度+d/2) ，其中最小保护层厚度依据环境类别和混凝土强度等级定， d 为纵向受力钢筋的直径。

一般的，对于梁可取20，板可取10),各截面的配筋计算见表Q-02。

中间板带②～⑤轴线间，其各区格板的四周与梁整体连接，故各跨跨中和中间支座考虑板的内拱作用，其弯矩降低20%。

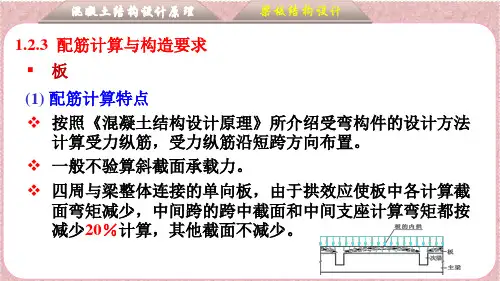

1.2.3 配筋计算与构造要求▪板(1) 配筋计算特点按照《混凝土结构设计原理》所介绍受弯构件的设计方法计算受力纵筋，受力纵筋沿短跨方向布置。

一般不验算斜截面承载力。

四周与梁整体连接的单向板，由于拱效应使板中各计算截面弯矩减少，中间跨的跨中截面和中间支座计算弯矩都按减少20％计算，其他截面不减少。

(2) 构造要求板厚宜尽量薄一些，单向板跨厚比不大于30，但不得小于最小厚度（GB50010-2010）。

板中受力钢筋间距：☐当板厚不大于150mm时不宜大于200mm；☐当板厚大于150mm时不宜大于板的1.5倍且不宜大于250mm。

受力钢筋可用弯起式或分离式。

弯起式分离式受力钢筋外伸与锚固：☐采用分离式配筋的多跨板，板底钢筋宜全部伸入支座；支座负弯矩钢筋向跨内延伸的长度应根据负弯矩图确定，并满足钢筋锚固的要求；☐简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于钢筋直径的5倍，且宜伸过支座中心线。

当连续板内温度、收缩应力较大时，伸入支座的长度宜适当增加。

分布钢筋垂直于受力钢筋，直径不宜小于6mm，间距不宜大于250mm，且单位宽度上的配筋不宜小于单位宽度上受力钢筋的15%；当集中荷载较大时，分布钢筋的配筋面积尚应增加，且间距不宜大于200mm。

板面构造钢筋：嵌入墙内的和垂直于主梁的板面内设置☐直径不宜小于8mm，间距不宜大于200mm，且单位宽度内的配筋面积不宜小于跨中相应方向板底钢筋截面面积的1/3。

与梁、墙整体浇筑的单向板非受力方向，钢筋截面面积尚不宜小于受力方向跨中板底钢筋截面面积的1/3。

☐砼梁边、柱边、墙边伸入/4，板内长度不宜小于l砌体墙边钢筋伸入板内长/7。

度不宜小于l☐板角部，宜沿两个方向正交、斜向平行或放射状布置附加钢筋。

▪次梁(1) 配筋计算特点跨中按T形截面计算，支座按矩形截面计算。

正截面按《混凝土结构设计原理》受弯构件抗弯承载力计算，斜截面按《混凝土结构设计原理》受弯构件剪切承载力计算。

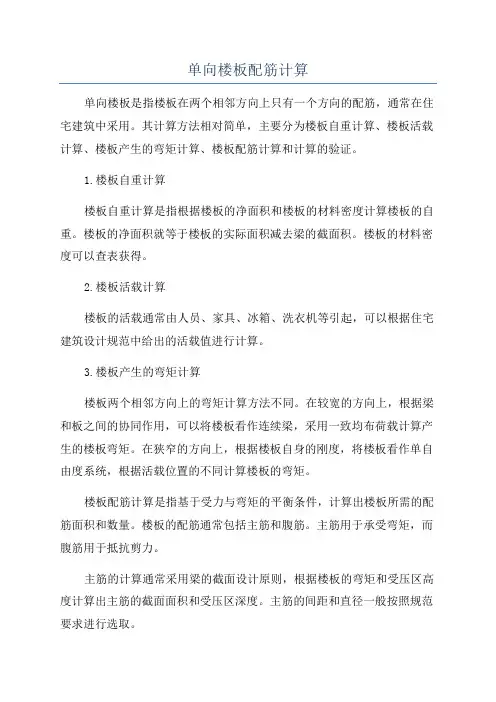

单向楼板配筋计算单向楼板是指楼板在两个相邻方向上只有一个方向的配筋，通常在住宅建筑中采用。

其计算方法相对简单，主要分为楼板自重计算、楼板活载计算、楼板产生的弯矩计算、楼板配筋计算和计算的验证。

1.楼板自重计算楼板自重计算是指根据楼板的净面积和楼板的材料密度计算楼板的自重。

楼板的净面积就等于楼板的实际面积减去梁的截面积。

楼板的材料密度可以查表获得。

2.楼板活载计算楼板的活载通常由人员、家具、冰箱、洗衣机等引起，可以根据住宅建筑设计规范中给出的活载值进行计算。

3.楼板产生的弯矩计算楼板两个相邻方向上的弯矩计算方法不同。

在较宽的方向上，根据梁和板之间的协同作用，可以将楼板看作连续梁，采用一致均布荷载计算产生的楼板弯矩。

在狭窄的方向上，根据楼板自身的刚度，将楼板看作单自由度系统，根据活载位置的不同计算楼板的弯矩。

楼板配筋计算是指基于受力与弯矩的平衡条件，计算出楼板所需的配筋面积和数量。

楼板的配筋通常包括主筋和腹筋。

主筋用于承受弯矩，而腹筋用于抵抗剪力。

主筋的计算通常采用梁的截面设计原则，根据楼板的弯矩和受压区高度计算出主筋的截面面积和受压区深度。

主筋的间距和直径一般按照规范要求进行选取。

腹筋的计算通常采用最大剪力的方法进行计算，根据楼板的剪力计算出腹筋的截面面积和间距。

腹筋的直径一般按照规范要求进行选取。

5.计算的验证计算结束后，需要对计算结果进行验证。

验证的方法通常有两种，一种是根据楼板配筋的构造推算出楼板的抗弯承载力，与计算得到的弯矩进行比较。

另一种方法是根据楼板的最大剪力和腹筋的抗剪承载力进行比较。

以上就是单向楼板配筋计算的基本步骤。

在实际计算中，还应该考虑楼板的现浇混凝土强度、配筋率等因素。

此外，需要注意的是，楼板的受力分析应该细化到板的每一根梁的受力情况，以确保楼板在受到荷载时不发生破坏。

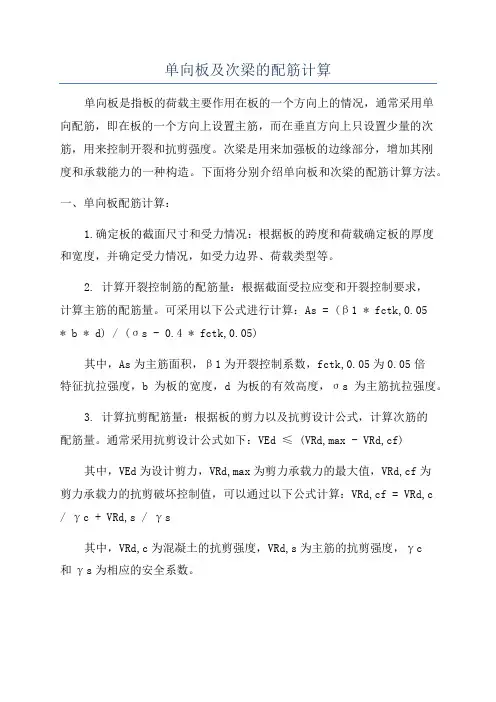

单向板及次梁的配筋计算单向板是指板的荷载主要作用在板的一个方向上的情况，通常采用单向配筋，即在板的一个方向上设置主筋，而在垂直方向上只设置少量的次筋，用来控制开裂和抗剪强度。

次梁是用来加强板的边缘部分，增加其刚度和承载能力的一种构造。

下面将分别介绍单向板和次梁的配筋计算方法。

一、单向板配筋计算：1.确定板的截面尺寸和受力情况：根据板的跨度和荷载确定板的厚度和宽度，并确定受力情况，如受力边界、荷载类型等。

2. 计算开裂控制筋的配筋量：根据截面受拉应变和开裂控制要求，计算主筋的配筋量。

可采用以下公式进行计算：As = (β1 * fctk,0.05* b * d) / (σs - 0.4 * fctk,0.05)其中，As为主筋面积，β1为开裂控制系数，fctk,0.05为0.05倍特征抗拉强度，b为板的宽度，d为板的有效高度，σs为主筋抗拉强度。

3. 计算抗剪配筋量：根据板的剪力以及抗剪设计公式，计算次筋的配筋量。

通常采用抗剪设计公式如下：VEd ≤ (VRd,max - VRd,cf)其中，VEd为设计剪力，VRd,max为剪力承载力的最大值，VRd,cf为剪力承载力的抗剪破坏控制值，可以通过以下公式计算：VRd,cf = VRd,c / γc + VRd,s / γs其中，VRd,c为混凝土的抗剪强度，VRd,s为主筋的抗剪强度，γc和γs为相应的安全系数。

4. 分布筋的配筋量计算：根据板的受力分布情况，计算分布筋的配筋量。

通常采用以下公式计算：Av,min = (0.12 * fctk,0.05 * b * s)/ (fyk / γs)其中，Av,min为分布筋的最小配筋量，fctk,0.05为0.05倍特征抗拉强度，b为板的宽度，s为分布筋的间距，fyk为钢筋的特征屈服强度，γs为安全系数。

5.检查截面尺寸：根据配筋量，检查截面尺寸是否满足要求，如不满足则重新调整板的截面尺寸并重新计算。

二、次梁配筋计算：1.确定次梁的受力情况：根据板的截面尺寸和边缘部分的受力情况，确定次梁的受力情况，如受拉或受压。

梁板的配筋计算课设混凝土课程设计学生姓名：xxx学号：xxxxxxxxx所在学院：专业：指导教师：2015年01月目录1、计划任务书2、现浇混凝土单向板肋梁楼盖设计计算书3、次梁的设计4、主梁的设计5、混凝土板的验算钢筋混凝土单向板肋梁楼盖课程设计1 设计任务书1.1设计资料1.1.1某民用建筑楼面如附图所示，底层层高H（从基础顶面到楼面的距离），计算高度取H0=H，楼面均布活荷载标准值q k。

1.1.2楼面面层为20mm厚水泥砂浆抹面（γ=20 kN/m3），板底为15 mm 厚石灰砂浆粉刷（γ=17 kN/m3）。

混凝土容重为25 kN/m3。

1.1.3材料:混凝土：C30；钢筋：受力筋采用HRB400、箍筋采用HPB300。

1.2设计要求1.2.1 按单向板肋梁楼盖的要求对楼面梁板进行结构布置。

1.2.2 对板、次梁、主梁分别进行受力分析、计算及配筋；完成设计计算书一份。

1.2.3 绘制楼盖施工图（2号图纸两张），内容包括：楼盖平面布置图；板、次梁配筋施工图。

（1张）主梁设计弯矩包络图、抵抗弯矩图及配筋施工图；施工说明。

（1张）注：①图纸采用交通工程学院课程设计标准图签；②计算书应包括标准封面、目录、设计任务书、设计计算完整过程，并装订成册。

1.3 分组楼盖平面尺寸如附图，具体尺寸按下面分组：学号：1、5、9、13…号：A=36m，B=18 m, q k=5.5kN/m2，层高H=5m；学号：2、6、10、14…号：A=30m，B=24m, q k=6.5kN/m2，层高H=5.5m ；学号：3、7、11、15…号：A=36m，B=21.6m, q k=5kN/m2，层高H=5m；学号：4、8 、12、16…号：A=30m，B=18m, q k=6kN/m2。

层高H=5.5m。

1.4 参考资料1. GB50010-2010混凝土结构设计规范[S].2. GB50009-2012.建筑结构荷载规范[S].3. 相关课本 1.5 附图2 计算书选择柱截面尺寸为400 mm×400 mm ，楼面活荷载为q k =5kN/m 2 ，楼面采用20 mm 厚水泥砂浆面层，板底为15 mm 厚石灰砂浆粉刷。

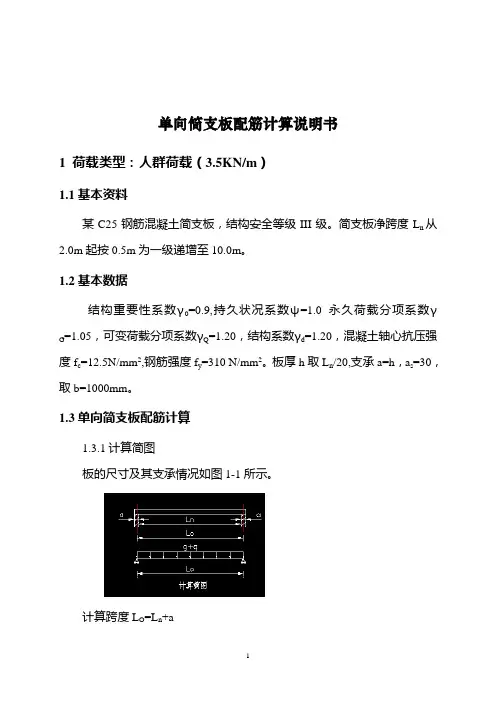

单向简支板配筋计算说明书1 荷载类型：人群荷载（3.5KN/m）1.1基本资料某C25钢筋混凝土简支板，结构安全等级III级。

简支板净跨度L n从2.0m起按0.5m为一级递增至10.0m。

1.2基本数据结构重要性系数γ0=0.9,持久状况系数ψ=1.0永久荷载分项系数γ=1.05，可变荷载分项系数γQ=1.20，结构系数γd=1.20，混凝土轴心抗压强G度f c=12.5N/mm2,钢筋强度f y=310 N/mm2。

板厚h取L n/20,支承a=h，a s=30，取b=1000mm。

1.3单向简支板配筋计算1.3.1计算简图板的尺寸及其支承情况如图1-1所示。

计算跨度L O=L n+a1.3.2内力计算20)(8/1l q g M O +=ψγ考虑板的自重→g ,设计值。

2N/m m 5.3q 考虑人群荷载→，设计值。

1.3.3配筋计算 有效高度h 0=h-a s 截面抵抗矩系数2s oc d bh f Mγα=544.0211≤--=s αε，说明不会发生超筋破坏。

钢筋面积yc S f h b f A 0ε=配筋率%15.0)/(0≥=bh A S s ρ，说明不会发生少筋破坏。

表1-1 单向简支板各计算跨度（人群荷载）配筋表注：所选钢筋直径＜14为Ⅰ级钢，直径≥14为Ⅱ级钢。

2 荷载类型：公路-Ⅱ级车道荷载2.1基本资料某C25钢筋混凝土简支板，结构安全等级III级。

简支板净跨度L n从2.0m起按0.5m为一级递增至10.0m。

2.2基本数据结构重要性系数γ0=0.9,持久状况系数ψ=1.0永久荷载分项系数γG=1.05，可变荷载分项系数γQ=1.20，结构系数γd=1.20，混凝土轴心抗压强度f c=12.5N/mm2,钢筋强度f y=310 N/mm2。

板厚h取L n/20,支承a=h，a s=30，取b=1000mm。

2.3单向简支板配筋计算1.3.1计算简图板的尺寸及其支承情况如图1-1所示。

钢筋混凝土单向板课程设计一、 设计资料1. 楼面做法：25mm 厚水泥砂浆面层；现浇钢筋混凝土板；12mm 白灰砂浆抹顶。

2. 材料：混凝土等级为C20，梁纵筋为HRB335，其余（板的受力钢筋、梁箍筋、板的构造钢筋）为HPB235。

二、 楼盖的结构平面布置 1. 主梁沿横向布置，次梁沿纵向布置。

主梁的跨度为7.5m ，次梁的跨度为5.7m ，主梁每跨内布置2根次梁，板的跨度为2.5m ，21/l l =5.7/2.5=2.28，可近似按单向板设计，并适当增加长跨方向的分布钢筋。

2. 按跨高比条件，要求板厚h ≥2500/40=62.5mm,对于工业建筑的楼盖板，要求h ≥70mm,因而取板厚为70mm 。

3. 次梁截面高度应满足h=00/18/12l l =5700/18 5700/12=317 475mm ，楼面荷载取值为6.02/kn m ，因而取h=450mm 。

截面宽度取为200mm 。

4. 主梁的截面高度满足h=00/15/10l l =7500/15 7500/10=500 750mm ，取h=650mm ，截面宽度取300mm 。

楼盖平面布置图见图1-1。

三、 板的设计轴线② ③、⑥ ⑦的板属于端区隔单向板，轴线③ ⑥的板属于中间区隔的单向板。

1. 荷载计算板的永久荷载标准值：水泥砂浆面层： 0.025⨯20=0.52/kn m 70mm 钢筋混凝土板： 0.07⨯25=1.752/kn m 12mm 厚石灰砂浆： 0.012⨯17=0.2042/kn m小计： 2.4542/kn m 板的可变荷载标准值： 6.02/kn m 永久荷载分项系数取1.2，但由于建筑为工业厂房且可变荷载值大于4.02/kn m ，所以可变荷载分项系数应取1.3。

于是板的永久荷载设计值 g=2.454⨯1.2=2.9452/kn m可变荷载设计值 q=6.0⨯1.3=7.82/kn m 荷载总设计值 g+q=10.75 2/kn m 2. 计算简图次梁截面尺寸为200mm ⨯350mm ，现浇板在墙上的支撑长度不小于100mm ，取在墙上的支撑长度为120mm ，按塑性内力重分布设计，板的计算跨度为： 边跨：0/2250010012070/22315n l l h =+=--+=<n l +a/2=2340mm,取0l =2320mm ；中间跨：0l =n l =2500-200=2300mm.因跨度相差小于10%，可按等跨连续板计算。

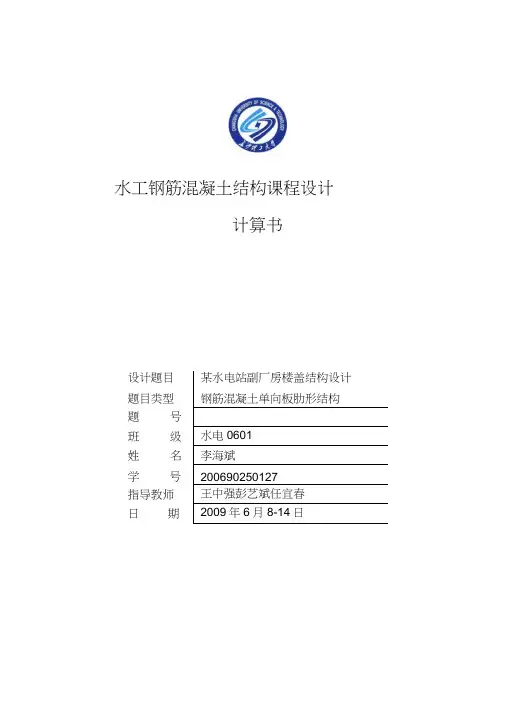

单向板配筋计算书HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】水工钢筋混凝土结构课程设计计算书设计题目：某水电站副厂房楼盖结构设计题目类型：钢筋混凝土单向板肋形结构题号：班级：水电0601姓名：李海斌学号：指导教师：王中强彭艺斌任宜春日期：2009年6月 8-14 日目录1课程设计任务书……………………………………………………………………2 计算书正文…………………………………………………………第一章结构布置及板梁截面的选定和布置……………………………………1.1 结构布置………………..…………………………………………………………. .11.2初步选定板、梁的截面尺寸 (2)第二章单向板的设计2.1板的荷载计算 (3)2.2板的计算跨度计算 (1)2.3板的正截面承载能力计算及配筋计算…………………………………………. .1第三章次梁的设计3.1次梁的荷载计算………………..………………… (1)…………………………………………3.2 次梁的内力计算………………..…………………………………………………………..………………… (1)……………………………3.4次梁的承载力计算 (3)3.4.1正截面受弯承载力计算…………………………………3.4.3 T形梁截面类型的判定………………..…………………………………………………………. .1斜截面受剪承载力计算 (1)第四章主梁设计………………..………………4.1主梁内力的弹性理论设计 (1)……………………………………… (1)4. 2主梁的内力计算………………………………………………………………………………………4.3弯矩设计值和剪力设计值的计算………………………4.4主梁承载能力计算……………………………………………………………………………………………4.4.3 T形梁截面类型的判定…………...………………………斜截面受剪承载力计算………………第五章施工图的绘制……………………………………………5.1施工图绘制………..…………………………………………………………5.2 结构平面布置图……………..…………………………………………………….5.3 板的配筋图………………..…………………………………………………………5.4主、次梁的配筋图……………………………. .3课程设计体会…………………………………………………………………………4致谢 (1)5参考文献 (1)6附录 (1)附录1 计算书手稿 (1)附录2 施工图手稿 (1)第一章 结构布置及板梁截面的选定和布置1.1结构布置因为在肋形楼盖结构中，结构布置包括柱网、承重墙、梁格和板的布置，且需注意：对承重墙、柱网和梁格布置应满足建筑使用要求，且柱网尺寸宜尽可能大，内柱在满足结构要求的情况下尽可能少设；根据设计经验，主梁的跨度一般为 5m~8 m ，次梁为 4m~6 m 。

LB-1矩形板计算项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: LB-1二、示意图三、依据规范《建筑结构荷载规范》 GB50009-2001《混凝土结构设计规范》 GB50010-2002四、计算信息1.几何参数计算跨度: Lx = 5440 mm; Ly = 1250 mm板厚: h = 100 mm2.材料信息混凝土等级: C20 fc=9.6N/mm2 ft=1.10N/mm2 ftk=1.54N/mm2 Ec=2.55×104N/mm2钢筋种类: HRB335 fy = 300 N/mm2Es = 2.0×105 N/mm2最小配筋率: ρ= 0.200%纵向受拉钢筋合力点至近边距离: as = 20mm保护层厚度: c = 10mm3.荷载信息(均布荷载)永久荷载分项系数: γG = 1.200可变荷载分项系数: γQ = 1.400准永久值系数: ψq = 1.000永久荷载标准值: ｑgk = 2.500kN/m2可变荷载标准值: ｑqk = 2.000kN/m24.计算方法:弹性板5.边界条件(上端/下端/左端/右端):简支/简支/简支/简支6.设计参数结构重要性系数: γo = 1.00泊松比:μ = 0.200五、计算参数:1.计算板的跨度: Lo = 1250 mm2.计算板的有效高度: ho = h-as=100-20=80 mm六、配筋计算(lx/ly=5440/1250=4.352>2.000,所以选择多边支撑单向板计算):1.Y向底板配筋1) 确定底板Y向弯距My = (γG*ｑgk+γQ*ｑqk)*Lo2/8= (1.200*2.500+1.400*2.000)*1.252/8= 1.133 kN*m2) 确定计算系数αs = γo*Mx/(α1*fc*b*ho*ho)= 1.00*1.133×106/(1.00*9.6*1000*80*80)= 0.0183) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.018) = 0.0194) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*9.6*1000*80*0.019/300= 48mm25) 验算最小配筋率ρ = As/(b*h) = 48/(1000*100) = 0.048%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*100 = 200 mm26) 计算横跨分布钢筋面积不宜小于纵跨板底钢筋面积的15%,所以面积为:As1 = As*0.015 = 200.00*0.15 = 30 mm2不宜小于该方向截面面积的0.15%,所以面积为:As1 = h*b*0.0015 = 100*1000*0.0015 = 150 mm2取二者中较大值，所以分布钢筋面积As = 150 mm2Y向地板采取方案d8@200, 实配面积251 mm22.上边支座配筋1) 构造上边钢筋面积构造钢筋面积As = ρmin*b*h = 0.200%*1000*100 = 200 mm23.下边支座配筋1) 构造下边钢筋面积钢筋面积As = ρmin*b*h = 0.200%*1000*100 = 2004.左边支座配筋1) 构造左边钢筋面积钢筋面积As = ρmin*b*h = 0.200%*1000*100 = 2005.右边支座配筋1) 构造右边钢筋面积钢筋面积As = ρmin*b*h = 0.200%*1000*100 = 200。

设计单位：广东********学院混凝土单向板计算书设计人：*****审核人：*****学号：13060***班级：13***技术2班单向板设计目录一、设计资料 (1)二、板设计 (1)2.1荷载计算 (2)2.2内力计算 (3)2.3配筋计算 (3)三、次梁的计算 (4)3.1荷载计算 (5)3.2内力计算 (5)3.3配筋计算 (6)四、主梁设计 (8)4.1荷载计算 (9)4.2内力计算 (9)4.3配筋计算 (12)五、附图 (15)次梁配筋图 (15)主梁配筋图 (16)一设计资料某多层工业厂房的建筑平面图如图1.1所示，楼梯设置在旁边的附属房屋内。

拟采用现浇钢筋混凝土肋梁楼盖。

设计使用年限50年，结构安全等级为二级，环境类别为一类。

楼面做法：水磨石面层（0.65mKN/2）；钢筋混凝土现浇板：20mm 石灰砂浆抹底。

楼面活荷载：均布可变荷载标准值q k=6.0KN/m2,准永久值系数ψq=0.8。

材料：混凝土强度等级C25；梁内受力钢筋为HRB335级，其他钢筋为HPB300级钢筋。

试对板、次梁和主梁进行设计。

图1.1 楼盖建筑平图二板设计板按考虑塑性内力重力分布方法计算，取1m宽板带为计算单元，有关尺寸及计算简图如图2.1所示，设板厚h=80mm。

图2.1 板的计算简图2.1 荷载计算水磨石面层：0.65KN/m²80mm厚钢筋混凝土板：25×0.08=2KN/m²20mm石灰砂浆抹底：17×0.02=0.34KN/m²恒载标准值：g k=0.65+2+0.34=2.99KN/m²活荷载标准值：q k=6KN/m²转化为线荷载：2.99×1m=2.99KN/m 6×1m=6KN/m荷载设计值：g+q=1.2×2.99+1.3×6=11.39KN/m《荷载规范》规定：对活荷载标准值大于4KN/m²的工业房屋楼面结构的活荷载，分项系数取1.32.2 内力计算初估次梁截面尺寸：高h=l/18～l/12=6600/18～6600/12=367～550 取h=450mm宽b=h/3～h/2=450/3～450/2=150～225 取b=200mm计算跨度取净跨：边跨 l0=2300-120-100+80/2=2120mm中间跨 l0=2300-200=2100mm因跨度差（2120-2100）/2100=0.9%，在10%以内，故可按等跨计算。

一、 结构布置及板梁截面的选定和布置1.1结构布置因为在肋形楼盖结构中，结构布置包括柱网、承重墙、梁格和板的布置，且需注意：对承重墙、柱网和梁格布置应满足建筑使用要求，且柱网尺寸宜尽可能大，内柱在满足结构要求的情况下尽可能少设；根据设计经验，主梁的跨度一般为 5m~8 m ，次梁为 4m~6 m 。

而对于单向板肋形结构设计需满足板的长边比短边大于2，即21/2l l ，按照课程设计题目和以上结构设计要求及经验布置次梁和主梁如图一图一 主梁和次梁布置情况1.2初步选定板和梁的截面尺寸 1.2.1板厚度的选定根据题目要求，取板的厚度h=80mm 1.2.2次梁的截面尺寸因为次梁高度取011~1812h l ⎛⎫=⎪⎝⎭，宽度取h b ⎪⎭⎫⎝⎛=21~31，初设o l =2L =5700mm ，取h=400mm ，b=200mm1.2.3主梁截面尺寸因为主梁高度取011~148h l ⎛⎫=⎪⎝⎭，宽度取h b ⎪⎭⎫⎝⎛=21~31，初设o l =1L =6600mm ，取h=600mm ，b=250mm1.3结构平面布置图，如图二图二结构平面布置图第一章单向板的设计2.1板的荷载计算2L / 1L =2.59>2为单向板，按塑性内力重分布方法计算其内力，对多跨连续板沿板的长边方向取1米宽的板带作为板的计算单元。

足够数量的构造钢筋，板的厚度如前述厚度h=80mm> 1l /40=2200/40=55mm,次梁的厚度取前述初选高度h=400mm,截面宽度b=200mm板的尺寸和支承情况如图三所示。

图三 板的尺寸和支承情况2.1.1板的永久荷载的计算20mm 厚水泥砂浆面层：0.02 ⨯ 20 = 0.4 2/KN m 80mm 厚现浇板自重： 0.08 ⨯ 25 = 2 2/KN m 15mm 厚板底抹灰 ： 0.015 ⨯17 = 0.2552/KN m永久荷载标准值：k g= 0.4 + 2 + 0.255 = 2.6552/KN m线永久荷载设计值： g =1.05k g ⨯1= 1.05 ⨯ 2.655 =2.788/KN m2.1.2板的可变荷载的计算可变荷载标准值：k q = 6 2/KN m可变荷载设计值：q = 1.2 ⨯ 6 ⨯ 1 = 7.2 /KN m 每米板宽荷载设计值：2.788 /KN m + 7.2 /KN m = 9.988/KN m板上荷载具体情况及计算结果见表12.2板的计算跨度计算因为板在墙上的支承长度a 不小于120mm(取a=120mm),中间支座宽度即为次梁宽度。

单向楼板配筋课程设计一、课程目标知识目标：1. 学生能理解单向楼板配筋的基本概念，掌握其结构特点和施工要点。

2. 学生能掌握单向楼板配筋的计算方法和步骤，了解相关规范要求。

3. 学生能了解单向楼板配筋在建筑结构中的应用及其重要性。

技能目标：1. 学生能运用单向楼板配筋的计算方法，解决实际工程问题。

2. 学生能通过识图、绘图等方式，正确表达单向楼板配筋的构造。

3. 学生能运用所学知识，分析并解决单向楼板配筋施工过程中可能出现的问题。

情感态度价值观目标：1. 学生能认识到单向楼板配筋在建筑结构中的重要性，增强对工程质量的关注。

2. 学生能通过本课程的学习，培养严谨、认真的学习态度和团队协作精神。

3. 学生能关注建筑行业的发展，了解单向楼板配筋技术的创新与进步。

课程性质：本课程为专业实践课，旨在帮助学生掌握单向楼板配筋的相关知识，提高解决实际工程问题的能力。

学生特点：学生具备一定的建筑结构基础知识，具有较强的学习兴趣和动手能力。

教学要求：教师需结合实际工程案例，采用讲解、演示、练习相结合的教学方法，引导学生掌握单向楼板配筋的知识和技能。

同时，注重培养学生的自主学习能力和团队合作精神，提高课程教学效果。

通过课程目标分解，确保学生能够达到预期的学习成果，为后续课程学习和实际工作打下坚实基础。

二、教学内容1. 单向楼板配筋的基本概念- 楼板的作用与分类- 单向楼板的定义与特点2. 单向楼板配筋的构造要求- 配筋原则与规范要求- 单向楼板配筋的构造细节3. 单向楼板配筋的计算方法- 计算依据与基本假定- 弯矩、剪力、扭矩的计算- 配筋面积与钢筋间距的计算4. 单向楼板配筋施工要点- 施工准备与质量控制- 钢筋加工与安装- 混凝土浇筑与养护5. 单向楼板配筋案例分析- 实际工程案例介绍- 案例分析及解决方法6. 教学实践与技能训练- 识图、绘图技能训练- 配筋计算练习- 模拟施工操作教学内容安排与进度：第1周：单向楼板配筋基本概念、构造要求第2周：单向楼板配筋计算方法第3周：单向楼板配筋施工要点第4周：单向楼板配筋案例分析与实践操作本教学内容基于教材相关章节，结合课程目标，确保学生掌握单向楼板配筋的相关知识和技能。
