最新建筑专业设计审图要点 -

建筑方案设计图纸审核要点建筑方案设计图纸是建筑项目实施的重要依据，其质量直接影响到项目的成败。

因此，对建筑方案设计图纸进行严格审核至关重要。

以下是建筑方案设计图纸审核的一些要点。

一、总平面图审核1、场地规划审核建筑与周边环境的关系，包括道路、相邻建筑、地形地貌等，确保建筑布局合理，不影响周边环境和交通流线。

检查场地出入口的设置是否符合规范要求，是否方便人员和车辆进出，同时要考虑与城市道路的衔接。

核实场地的竖向设计，包括标高、坡度等，确保场地排水顺畅，不出现积水现象。

2、建筑布局审查建筑的朝向和间距，是否满足日照、通风和防火要求。

查看建筑的功能分区是否明确，各功能区之间的联系是否便捷。

确认建筑群体的组合方式是否协调美观，是否与周边建筑风格相融合。

3、交通组织审核场地内的道路系统，包括道路宽度、转弯半径、坡度等，是否满足车辆通行和消防要求。

检查停车场的设置，包括停车位数量、位置和出入口，是否满足使用需求。

核实人行道和无障碍通道的设置，是否符合无障碍设计规范。

4、绿化景观审查绿化布置是否合理，是否满足绿化率要求，植物品种的选择是否适宜当地气候和环境。

查看景观节点的设置是否具有吸引力，是否与建筑风格相呼应。

二、平面图审核1、功能布局审核各层平面的功能分区是否合理，房间的面积和尺寸是否满足使用要求。

检查不同功能房间之间的流线是否顺畅，避免交叉和干扰。

确认公共空间的设置，如走廊、楼梯、电梯等，是否满足疏散和通行要求。

2、尺寸标注核实房间的开间、进深、层高、门窗洞口尺寸等标注是否准确清晰。

检查墙体厚度、柱子尺寸等结构构件的标注是否与结构设计相符。

3、门窗布置审查门窗的位置、数量和尺寸是否合理，是否满足采光、通风和使用要求。

查看门窗的开启方式是否符合规范，是否影响室内家具布置和人员通行。

4、卫生间和厨房布局审核卫生间和厨房的位置是否合理，是否靠近给排水立管。

检查卫生间和厨房的设备布置是否满足使用要求，排水管道的走向是否合理。

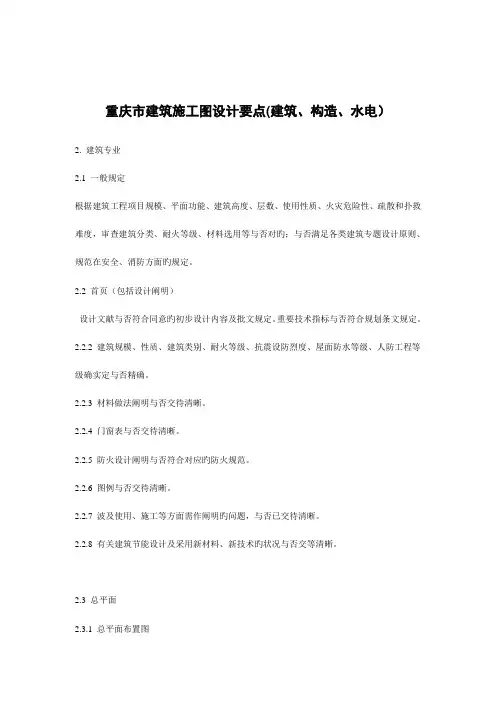

重庆市建筑施工图设计要点(建筑、构造、水电）2. 建筑专业2.1 一般规定根据建筑工程项目规模、平面功能、建筑高度、层数、使用性质、火灾危险性、疏散和扑救难度，审查建筑分类、耐火等级、材料选用等与否对旳；与否满足各类建筑专题设计原则、规范在安全、消防方面旳规定。

2.2 首页（包括设计阐明）设计文献与否符合同意旳初步设计内容及批文规定。

重要技术指标与否符合规划条文规定。

2.2.2 建筑规模、性质、建筑类别、耐火等级、抗震设防烈度、屋面防水等级、人防工程等级确实定与否精确。

2.2.3 材料做法阐明与否交待清晰。

2.2.4 门窗表与否交待清晰。

2.2.5 防火设计阐明与否符合对应旳防火规范。

2.2.6 图例与否交待清晰。

2.2.7 波及使用、施工等方面需作阐明旳问题，与否已交待清晰。

2.2.8 有关建筑节能设计及采用新材料、新技术旳状况与否交等清晰。

2.3 总平面2.3.1 总平面布置图一、设计根据应符合同意旳初步设计旳内容及批文旳规定，检查与否符合都市规划（控规或详规）所提出旳各项规定，与否与设计任务及上级批文等相一致。

二、用地红线与否与规划局审批旳相一致。

三、建筑布置与否满足规划规定旳建筑红线（后退）规定，建筑与边界，与其他建筑物、构筑物等旳间距与否符合《重庆市都市规划管理条例》及国家有关规范旳规定（如防火、防爆、卫生、安全间距等）。

四、建筑场地出入口数量、道路宽度、内部通道出入口距都市道路交叉口距离，与否符合规范、规划规定。

与否考虑无障碍设计。

五、建构筑物定位与否精确，建构筑物外形尺寸与否与建筑单体一致，有无洪水、滑坡等旳影响及采用对应旳防治措施。

六、交通组织与否顺畅、合理，车行道及停车库（场）出入口与否影响地面交通及人行安全，并符合本市旳对应规定。

----------------------注：凡黑体字标志旳条文对应国家工程建设原则强制性条文。

七、基地与否考虑了室外排水措施。

八、图例与否交待清晰。

建筑图纸会审九大重大项目134个审图要点总结施工图会审的九大专业和图纸审核的134个要点的总结是施工图会审，它使项目管理人员和施工单位充分理解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能出现的错误、遗漏、碰撞等。

为了保证工程质量，更好地控制工程质量、安全、工期和成本。

一、职责:图纸会审应在施工开始前及图纸分发给相关单位后一周内进行。

图纸会审部、工程部、造价部、监理单位、施工单位等。

应参与图纸会审，工程部、造价部、监理单位等。

应主要解决施工技术和图纸的错误和遗漏问题，并由监理单位主持。

联合评审后，主持部门形成《图纸会审纪要》和《图纸会审纪要》，由出席会议的所有单位签字盖章确认。

图纸会审纪要经各方签字盖章后，应及时分发给各相关单位。

各单位在施工过程中，应使用签字笔将图纸中的变更内容标记在图纸相应的变更位置，以供参考。

《图纸会审纪要》应作为补充设计文件和有效的结算文件。

二、图纸审查内容1.施工图纸会审和技术交底由项目工程部组织，监理单位主持，设计部、造价部和施工总承包商参加。

设计方应披露设计意图、重要和关键部件、新技术、新结构、新材料、新工艺、新设备等方法、要求和质量标准，然后各单位提出问题进行联合审查。

2、工程部、设计部要检查工程部的图纸，设计部必须认真检查专业图纸。

目的是了解设计意图，熟悉施工图纸，找出可能存在的问题，以便在设计技术交底和图纸会审时提出并解决，确保施工顺利进行。

3.所有相关部门和单位应检查图纸。

各有关部门和单位在检查施工图纸的基础上，在图纸会审中提出施工图纸中的错误、遗漏、冲突和不足等问题，由设计单位解决。

施工承包商在收到施工图设计文件后，应对图纸进行全面、详细的审查(如地基处理是否合理，建筑结构是否合理，专业设计之间是否有矛盾，是否有交叉碰撞和未通过，图纸是否有错误或遗漏等)。

)，编制图纸会审问题清单，以电子和纸质形式提交给项目部，项目部统一汇总后提交给设计单位。

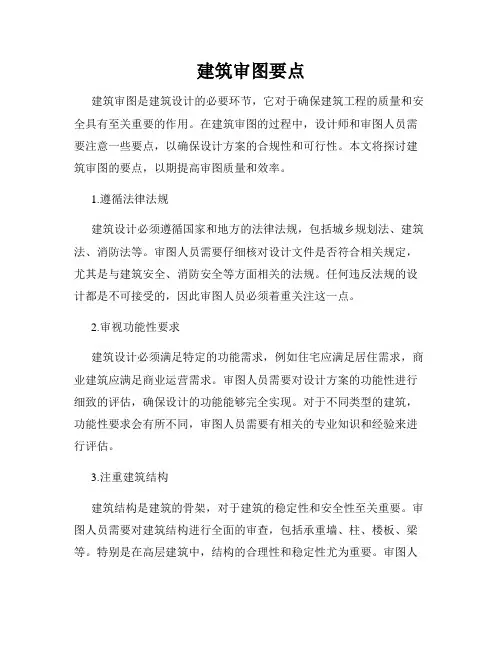

建筑审图要点建筑审图是建筑设计的必要环节，它对于确保建筑工程的质量和安全具有至关重要的作用。

在建筑审图的过程中，设计师和审图人员需要注意一些要点，以确保设计方案的合规性和可行性。

本文将探讨建筑审图的要点，以期提高审图质量和效率。

1.遵循法律法规建筑设计必须遵循国家和地方的法律法规，包括城乡规划法、建筑法、消防法等。

审图人员需要仔细核对设计文件是否符合相关规定，尤其是与建筑安全、消防安全等方面相关的法规。

任何违反法规的设计都是不可接受的，因此审图人员必须着重关注这一点。

2.审视功能性要求建筑设计必须满足特定的功能需求，例如住宅应满足居住需求，商业建筑应满足商业运营需求。

审图人员需要对设计方案的功能性进行细致的评估，确保设计的功能能够完全实现。

对于不同类型的建筑，功能性要求会有所不同，审图人员需要有相关的专业知识和经验来进行评估。

3.注重建筑结构建筑结构是建筑的骨架，对于建筑的稳定性和安全性至关重要。

审图人员需要对建筑结构进行全面的审查，包括承重墙、柱、楼板、梁等。

特别是在高层建筑中，结构的合理性和稳定性尤为重要。

审图人员需要审查结构设计是否满足相关规范和标准，是否经过有效的计算和验证。

4.关注建筑材料建筑材料对于建筑的质量和安全具有重要影响。

审图人员需要对设计中所使用的材料进行细致的审查，确保材料的质量和可行性。

审图人员可以参考相关的国家和行业标准，对材料的性能、耐久性、防火性等进行评估。

特别是对于新型材料，审图人员需要对其性能和应用进行特别关注。

5.考虑建筑施工过程审图不仅仅关注设计方案本身，还需要考虑建筑施工过程。

审图人员需要评估设计方案的施工可行性，确保施工过程中不会出现技术问题和安全隐患。

审图人员可以结合自己的经验和相关技术要求，对施工过程进行全面的审查。

6.合作与沟通建筑审图是一个团队工作，设计师、审图人员和其他相关人员之间需要保持良好的合作与沟通。

设计师和审图人员可以共同参与讨论，讨论设计中存在的问题并提出解决方案。

设计方案及施工图审图要点一、设计审图概述设计审图是对一项工程设计的全面审查，旨在确保设计符合相关法规和标准，同时满足建设单位或业主的需求。

审图过程涉及对设计方案和施工图的详细评估，以确保设计质量和安全性。

以下是设计方案及施工图审图的一些要点。

二、设计方案审图要点1、法规符合性：确保设计方案符合建筑、城市规划、环保等相关法规和标准。

2、功能性：审查设计方案是否满足建设单位或业主的功能需求。

3、结构安全性：检查结构设计是否合理，包括荷载分析、结构稳定性等。

4、建筑规范：检查建筑物的布局、空间利用、流线组织等是否符合建筑规范。

5、环保与节能：评估设计方案中的环保措施和节能性能，如采光、通风、保温等。

6、经济性：评估设计方案的经济性，包括材料、人工、成本等。

7、可施工性：检查设计方案是否具有可施工性，如材料获取、施工工艺等。

8、维护与改造：考虑设计方案的维护和改造需求，确保方案具有可持续性。

三、施工图审图要点1、规范性：检查施工图是否符合相关建筑、结构、给排水、电气等专业的规范和标准。

2、细节与标注：检查施工图的细节和标注是否清晰、准确，易于理解。

3、材料与设备：核对施工图中使用的材料和设备是否符合设计要求，包括规格、性能等。

4、结构稳定性：审查结构施工图是否满足稳定性要求，如基础设计、框架结构等。

5、给排水与电气系统：审查给排水和电气系统的设计是否合理，包括管道布置、电气设备等。

6、安全措施：检查施工图中是否包含必要的安全措施，如防火、防震等。

7、施工可行性：评估施工图的可行性，考虑施工工艺、设备能力等因素。

8、成本与预算：核对施工图的成本预算是否符合建设单位或业主的预算要求。

四、审图结论与建议在完成设计方案和施工图的审图后，应总结审图过程中发现的问题，并提出相应的建议和改进措施。

这些建议可以包括设计修改、施工工艺调整或成本优化等方面。

审图结论和建议应清晰明了，具有可操作性，以便建设单位或业主做出决策。

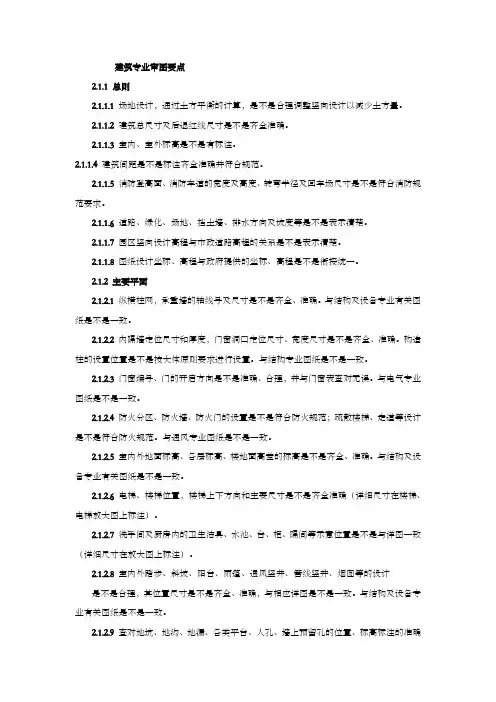

建筑专业审图要点2.1.1 总则2.1.1.1 场地设计，通过土方平衡的计算，是不是合理调整竖向设计以减少土方量。

2.1.1.2 建筑总尺寸及后退红线尺寸是不是齐全准确。

2.1.1.3室内、室外标高是不是有标注。

2.1.1.4 建筑间距是不是标注齐全准确并符合规范。

2.1.1.5消防登高面、消防车道的宽度及高度、转弯半径及回车场尺寸是不是符合消防规范要求。

2.1.1.6道路、绿化、场地、挡土墙、排水方向及坡度等是不是表示清楚。

2.1.1.7园区竖向设计高程与市政道路高程的关系是不是表示清楚。

2.1.1.8图纸设计坐标、高程与政府提供的坐标、高程是不是衔接统一。

2.1.2 主要平面2.1.2.1纵横柱网，承重墙的轴线号及尺寸是不是齐全、准确。

与结构及设备专业有关图纸是不是一致。

2.1.2.2内隔墙定位尺寸和厚度，门窗洞口定位尺寸、宽度尺寸是不是齐全、准确。

构造柱的设置位置是不是按大体原则要求进行设置。

与结构专业图纸是不是一致。

2.1.2.3门窗编号、门的开启方向是不是准确、合理，并与门窗表查对无误。

与电气专业图纸是不是一致。

2.1.2.4防火分区、防火墙、防火门的设置是不是符合防火规范；疏散楼梯、走道等设计是不是符合防火规范。

与通风专业图纸是不是一致。

2.1.2.5室内外地面标高、各层标高、楼地面高差的标高是不是齐全、准确。

与结构及设备专业有关图纸是不是一致。

2.1.2.6电梯、楼梯位置，楼梯上下方向和主要尺寸是不是齐全准确（详细尺寸在楼梯、电梯放大图上标注）。

2.1.2.7洗手间及厨房内的卫生洁具、水池、台、柜、隔间等示意位置是不是与详图一致（详细尺寸在放大图上标注）。

2.1.2.8室内外踏步、斜坡、阳台、雨篷、通风竖井、管线竖井、烟囱等的设计是不是合理，其位置尺寸是不是齐全、准确，与相应详图是不是一致。

与结构及设备专业有关图纸是不是一致。

2.1.2.9 查对地坑、地沟、地漏、各类平台、人孔、墙上预留孔的位置、标高标注的准确性。

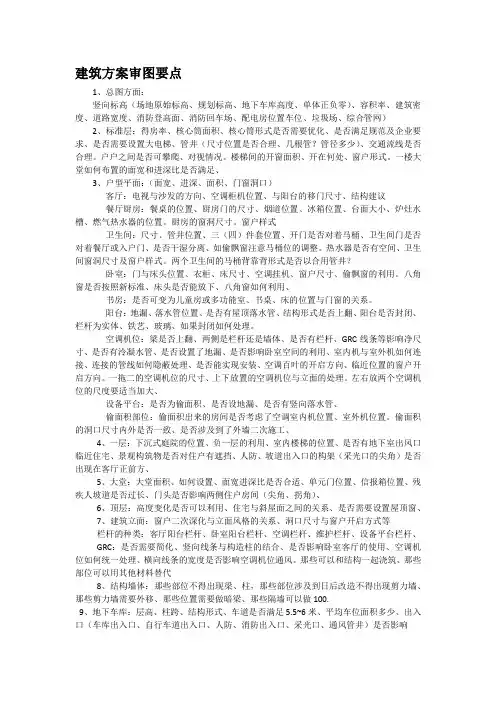

建筑方案审图要点1、总图方面：竖向标高（场地原始标高、规划标高、地下车库高度、单体正负零）、容积率、建筑密度、道路宽度、消防登高面、消防回车场、配电房位置车位、垃圾场、综合管网）2、标准层：得房率、核心筒面积、核心筒形式是否需要优化、是否满足规范及企业要求、是否需要设置大电梯、管井（尺寸位置是否合理、几根管？管径多少）、交通流线是否合理。

户户之间是否可攀爬、对视情况。

楼梯间的开窗面积、开在何处、窗户形式。

一楼大堂如何布置的面宽和进深比是否满足、3、户型平面：（面宽、进深、面积、门窗洞口）客厅：电视与沙发的方向、空调柜机位置、与阳台的移门尺寸、结构建议餐厅厨房：餐桌的位置、厨房门的尺寸、烟道位置、冰箱位置、台面大小、炉灶水槽、燃气热水器的位置。

厨房的窗洞尺寸。

窗户样式卫生间：尺寸、管井位置、三（四）件套位置、开门是否对着马桶、卫生间门是否对着餐厅或入户门、是否干湿分离、如偷飘窗注意马桶位的调整。

热水器是否有空间、卫生间窗洞尺寸及窗户样式。

两个卫生间的马桶背靠背形式是否以合用管井？卧室：门与床头位置、衣柜、床尺寸、空调挂机、窗户尺寸、偷飘窗的利用。

八角窗是否按照新标准、床头是否能放下、八角窗如何利用、书房：是否可变为儿童房或多功能室、书桌、床的位置与门窗的关系。

阳台：地漏、落水管位置、是否有屋顶落水管、结构形式是否上翻、阳台是否封闭、栏杆为实体、铁艺、玻璃、如果封闭如何处理。

空调机位：梁是否上翻、两侧是栏杆还是墙体、是否有栏杆、GRC线条等影响净尺寸、是否有泠凝水管、是否设置了地漏、是否影响卧室空间的利用、室内机与室外机如何连接、连接的管线如何隐蔽处理、是否能实现安装、空调百叶的开启方向、临近位置的窗户开启方向。

一拖二的空调机位的尺寸、上下放置的空调机位与立面的处理。

左右放两个空调机位的尺度要适当加大、设备平台：是否为偷面积、是否设地漏、是否有竖向落水管、偷面积部位：偷面积出来的房间是否考虑了空调室内机位置、室外机位置。

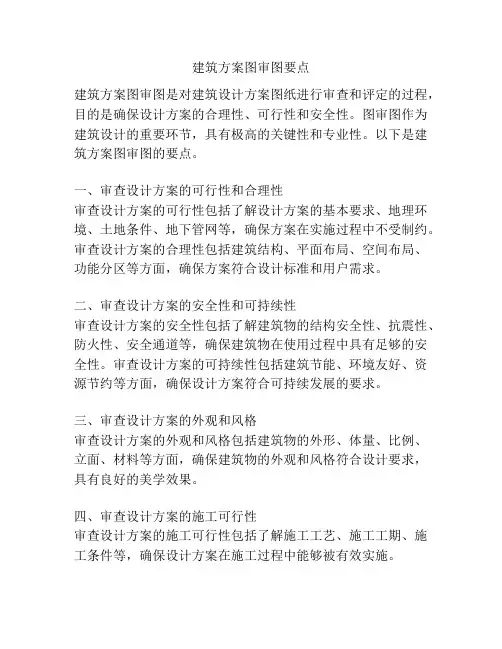

建筑方案图审图要点建筑方案图审图是对建筑设计方案图纸进行审查和评定的过程，目的是确保设计方案的合理性、可行性和安全性。

图审图作为建筑设计的重要环节，具有极高的关键性和专业性。

以下是建筑方案图审图的要点。

一、审查设计方案的可行性和合理性审查设计方案的可行性包括了解设计方案的基本要求、地理环境、土地条件、地下管网等，确保方案在实施过程中不受制约。

审查设计方案的合理性包括建筑结构、平面布局、空间布局、功能分区等方面，确保方案符合设计标准和用户需求。

二、审查设计方案的安全性和可持续性审查设计方案的安全性包括了解建筑物的结构安全性、抗震性、防火性、安全通道等，确保建筑物在使用过程中具有足够的安全性。

审查设计方案的可持续性包括建筑节能、环境友好、资源节约等方面，确保设计方案符合可持续发展的要求。

三、审查设计方案的外观和风格审查设计方案的外观和风格包括建筑物的外形、体量、比例、立面、材料等方面，确保建筑物的外观和风格符合设计要求，具有良好的美学效果。

四、审查设计方案的施工可行性审查设计方案的施工可行性包括了解施工工艺、施工工期、施工条件等，确保设计方案在施工过程中能够被有效实施。

五、审查设计方案的技术性能和标准规范审查设计方案的技术性能包括了解建筑设备、电气、通风、给排水等方面的技术要求，确保设计方案符合相关技术标准。

审查设计方案的标准规范包括了解建筑物的规范要求、安全要求、法律法规要求等，确保设计方案符合相关的规范和要求。

六、审查设计方案的经济可行性审查设计方案的经济可行性包括了解设计方案的建设投资、运营成本、使用效益等方面，确保设计方案在经济上具有可行性和合理性。

七、审查设计方案的创新性和实用性审查设计方案的创新性包括建筑物的设计理念、创新技术、创新材料等方面，确保设计方案在设计上具有独特性和前瞻性。

审查设计方案的实用性包括建筑物的功能可行性、布局合理性等方面，确保设计方案在实际使用中具有实用性。

综上所述，建筑方案图审图要点主要包括可行性、合理性、安全性、可持续性、外观和风格、施工可行性、技术性能和规范、经济可行性、创新性和实用性等方面。

施工图审查要点---建筑专业一、设计总说明1、建设单位、项目名称、出图时间等信息准确无误。

2、建筑高度、建筑面积等数据计算正确。

3、层数、层高、面积（不同功能明确分项面积）、外立面材质等与建筑方案一致。

4、建筑做法与任务书一致。

同类产品的构造做法一致。

业主自理部分明确且符合交房标准（注意安置房的不同）。

5、建筑面层做法与结构板顶标高一致。

6、各功能空间的建筑完成面高差合理。

7、需结构降板空间，降板高度满足建筑做法要求。

8、建筑+0.000对应的绝对高程与总平图一致。

9、门窗：①数量、尺寸、型号与平面图一致。

②采用标准图编号准确。

③材质明确。

④安全玻璃的部位明确。

10、外保温系统固定方式符合立面材质要求。

11、外保温系统设计厚度、燃烧等级、防火隔离带设置合理。

12、电梯选型及参数与任务书一致。

13、设置无障碍住房，并符合套数要求。

14、考虑一二层防盗措施。

二、总平图要求1、建筑轮廓调整时，总平图随之调整。

2、建筑坐标点正确，与详规一致。

3、竖向设计、道路坡度及整体高差合理并满足雨水排放要求。

三、各层平面图要求1、底层平面标注指北针，且与总平图一致。

2、平面户型尺寸、户型面积指标与深化方案一致。

3、每层均注明面积指标。

4、防火分区、防烟分区、防火墙、防火门、消防电梯、疏散楼梯符合防火要求。

5、残疾人坡道方向、位置合适，不影响出入口、周边道路交通使用。

6、雨水立管设置在凹槽、阴角处，不影响立面效果。

7、地库、非机动车出入口雨棚对住户无影响。

8、阳台、卫生间、露台等特殊房间的地坪标高与任务书一致。

9、雨水管明确出室外做法或接入雨水系统。

10、所有出入口设置雨篷或挡雨措施。

11、留洞位置与雨水管、排水管位置不冲突。

预留洞口顶标高与梁、板不冲突。

12、消火栓优先采用内嵌式，位置隐蔽且不影响疏散宽度、通行。

13、外围梁及造型构造与建筑外墙洞口及外立面效果的一致性。

14、上下层房间布置变化时，烟道、立管、横管、梁柱不影响其它层空间使用。

建筑工程审图方法及重点工程成本的失控往往是施工阶段的变更与签证造成的，因此在施工图出图前应尽量做好校对与优化工作，只有这样才能将错误率减到最低。

作为业主方管理，设计审图尤其关键，下面从图纸的平、立、剖面重点审图方法及重点建议如下！一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%~50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4m，转弯处倒角半径12m。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图各层房间不需要布置家具，但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

房屋建筑工程图纸审查要点一、设计说明（一）整套施工图是否有设计总说明。

（二）设计人员是否将建筑工程设计类别、安全等级、抗震等级、结构工程使用年限、防火等级、防雷类别、电气负荷等及其特殊要求向施工人员作出交待。

（三）对目前尚无设计规范和施工技术标准的分项工程，设计单位是否提供了详细的设计依据及设计施工说明二、总平面图（一）检查定位坐标、场内坐标网、坐标原点或相应坐标点的位置是否明确。

（二）检查场内水准点位置、编号、高程是否清楚；室外设计地面标高是否明确；室外地形、地物、坡向及等高线的情况是否清楚。

（三）检查建筑区域内的道路、室外管线是否明确设计；建筑位置是否标识明确；其与原有建筑物的距离尺寸、布局等是否满足有关规范标准的规定。

（四）总平面图面上的圆形、弧形、非直角形及其他异形平面的设计，是否标注相应的数学数值。

（五）建筑的设计指标、指北针、风玫瑰图、主要入口位置、制图比例等是否齐全。

三、建筑施工图（一）检查总平面图中建筑的外形及角点坐标换算值是否与各平面图相一致；各平面图的分尺寸是否与总尺寸相符；总图室外标高是否与其施工图的剖面图相一致；复核施工图中所有异形平面及形体（圆形、椭圆、弧形、非直角形等）的数学计算值是否正确。

（二）检查总说明是否与本工程相符；所用的建筑材料是否符合本地区使用条件。

（三）检查楼梯平面尺寸与各层建筑平面相应位置尺寸是否相符；楼梯的踏步级数、步高及竖向尺寸是否与建筑剖面图层高相符；楼梯的最小步宽、最大步高尺寸、梯段净高、平台宽度及梯梁底距楼地面的净高是否满足相应规定。

（四）检查门窗的详图是否明确；门窗上口至结构梁或板底间如有竖向空隙，其设计处理是否明确；门的设计宽度是否符合相应规范的规定；门窗与墙体的连接构造是否合理。

（五）检查卫生间、厨房和窗台是否有防水构造措施；防水层的材料、防水道数和材料做法是否符合建筑物类别及防水层耐用年限对应的设防要求；检查预制楼板的端头缝、纵向缝处楼面面层及天棚底面等的防裂构造是否符合要求。

建筑施⼯图审图要点建筑施⼯图审查要点及通病⼀、总则1．建筑⼯程设计⽂件编制深度未达要求，主要是图纸未会签、缺出图章或注册章、缺图纸⽬录、图纸编号重复、缺门窗⼤样、缺节能设计、缺节点详图等。

2．图纸未满⾜我部提供的设计任务书的要求。

3．图中有违反强制性条⽂的地⽅，类似如屋⾯栏杆⾼度未考虑屋⾯找坡⾼度。

⼆、设计总说明1．选⽤图集已经作废或过期（⾼层防⽕规范、厨房烟道、⼈防、住宅….）2．关于安全玻璃涵盖⾯不全，应按国家关于《建筑安全玻璃管理规定》发改版补充3．说明中的防⽔做法与⼯程做法中的说明以及墙⾝⼤样图作法不相符4．门窗编号及代号说明与平⾯图中的编号不同或对特殊门窗代号说明不全（卫⽣间窗、防⽕窗、双层隔⾳窗、裙房幕墙窗….）5．应增加节能说明及⽆障碍设计说明。

6．遗漏地下室出地⾯的风井百叶窗的数量及分格图。

7．说明中墙体材料是否注明,是否和结构图中的⼀致．三、⼯程做法1．应依据甲⽅提出的装修标准，注明是否⽑坯房（饰⾯由后装修做）2．对于本⼯程特殊做法⽆说明，特别是结构沉板后需回填或轻质材料做垫层楼地⾯3．保温作法需同节能计算及说明相统⼀（外墙保温作法）4．厨房、卫⽣、墙地⾯均需做防⽔处理。

5．各种公共⽤房装饰做法、⼀层地⾯做法遗漏。

6．屋⾯的构造做法、地库防⽔做法及收⼝位置、剪⼒墙墙⾝防⽔收⼝的处理、伸缩缝做法不详。

四、总图1.应注明并保证满⾜规划报建要求的道路及建筑退缩间距（要确定⽴⾯所增加的落地⽚墙、廊柱没有超出建筑红线）2.没注明建筑防⽕间距（外墙到外墙，凸窗应计玻璃间）；消防车道定位及消防扑救⾯。

（要满⾜消防车道的转弯半径≥12m）3.场地、建筑、车库出⼊⼝应注明（应满⾜《民⽤建筑设计通则》4.1 特别是机动车出⼊应距离道路红线≥7.5m，不存在视线障碍物。

5.2.4）4.建筑出⼊⼝的绝对标⾼（要考虑到建筑物室内外⾼差）；场地道路、绿地、⽔⾯的关键性标⾼。

表明场地及道路排⽔⽅向及坡度（要考虑与周边规划道路的连接及排⽔）。
