隐蔽工程（基坑验槽）签证记录表工程名称：遂宁城市生活垃圾环保发电项目110kV送出工程隐蔽工程（基坑验槽）签证记录隐蔽工程（基础浇前、支模）签证记录表填写说明：1、签证记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。

例如：T1、N12等。

2、“基础型”若同一基基础四个腿基础型相同，则填写统一的基础型，反之，如四个腿基础型不一样，应按照设计分别填写A、B、C、D基础型。

如：A:Xk-Z1200L12 B: Xk-Z1200L07 C:Xk-Z1200L02 D: Xk-Z1200L07。

3、日期应填写完整。

例如：2009年4月19日4、“坑深尺寸”栏：标准栏、检查结果栏分别填写不含垫层的基础埋深设计值、实测值。

5、“钢筋保护层厚度”栏：检查结果栏填写偏差值，如：-2，+3等，保留正、负号。

6、“模板支撑质量”栏：检查结果栏填写牢固可靠。

7、“坑口、坑底清理”栏：检查结果栏填写符合要求。

8、“坑中心根开、对角线尺寸”栏：对于平腿基础：设计值栏，填写设计根开值，如：AB: 10244 BC: 10244。

检查结果栏填写实测值。

对于高低腿基础：设计值栏，填写两水平半根开值，如：AB：5006+6005 BC: 6005+5006。

检查结果按照设计值栏填写实测值。

9、监理意见栏：必须手签，填写“合格，同意浇制”。

记录表签字栏，签字人必须亲笔签名，不可用私章代替。

隐蔽工程（基础浇制）签证记录表填写说明：1、签证记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。

例如：T1、N12等。

2、“基础型号”若同一基基础四个腿基础型相同，则填写统一的基础型，反之，如四个腿基础型不一样，应按照设计分别填写A、B、C、D基础型。

如：A:Xk-Z1200L12 B: Xk-Z1200L07 C:Xk-Z1200L02D: Xk-Z1200L07。

3、日期应填写完整。

例如：2007年6月19日4、“砼配合比”栏：标准栏、检查结果栏分别填写水泥、砂、石、水配合比值、实测值。

隐蔽工程基础浇前、支模签证记录表(doc 50页)隐蔽工程（基础浇前、支模）签证记录表致：山西锦通工程项目管理咨询有限公司临汾工程监理项目部:G1 号基础，基础形式（台阶式），降基面（0m），基础钢筋数量、规格、绑扎、支模各种尺寸均符合设计数据，砂、石、水泥、水和施工工器具均已准备齐全，具备浇制条件，请检查。

A腿项目部专职质检员:刘双阳施工队质检员: 邢建业 2013年 9 月 28 日B腿项目部专职质检员: 刘双阳施工队质检员: 邢建业 2013年 9 月 28 日C腿项目部专职质检员: 刘双阳施工队质检员: 邢建业 2013年 9 月 28 日D腿项目部专职质检员: 刘双阳施工队质检员: 邢建业 2013年 9月 28日以下内容由项目部质检员填写,监理工程师现场检查签证序号监理检查内容标准检查结果允许误差（mm） A B C D1 土质、岩石性能符合设计要求土质土质土质土质2 坑深尺寸（mm）+100、-30 设计值：3200 3200 3200 3200 实测值：3235 3230 3235 32403 立柱、底板断面尺寸（mm）立柱：-0.8%设计值：1000×1000 1000×1000 1000×1000 1000×1000实测值：1003×1003 1003×1002 1002×1003 1002×1002 底板-0.8%设计值：3800×3800 3800×3800 3800×3800 3800×3800实测值：3802×3802 3803×3803 3803×3803 3803×38024 砂、石含泥量砂5%、石1.5%、泥块0.7% 符合要求符合要求符合要求符合要求5 地脚螺栓或插入角钢、主筋规格、数量、长度（mm）地脚螺栓或插入角钢设计值：M42×4 M42×4 M42×4 M42×4实测值：M42×4 M42×4 M42×4 M42×4主筋±10设计值：∮22（3290）×4∮22（2800）×16∮25（3290）×4∮22（2800）×16∮22（3290）×4∮22（2800）×16∮25（3290）×4∮22（2800）×16实测值：∮22（3292）×4∮22（2801）×24∮22（3294）×4∮22（2803）×24∮22（3295）×4∮22（2804）×24∮22（3295）×4∮22（2804）×24箍筋±10设计值：∮8（3881）×11∮8（3127）×10∮8（3881）×11∮8（3127）×10∮8（3881）×11∮8（3127）×10∮8（3881）×11∮8（3127）×10实测值：∮8（3881）×11∮8（3127）×10∮8（3881）×11∮8（3127）×10∮8（3881）×11∮8（3127）×10∮8（3881）×11∮8（3127）×10地栓箍筋±10设计值：∮12（1509）×5∮12（670）×5∮12（1509）×5∮12（670）×5∮12（1509）×5∮12（670）×5∮12（1509）×5∮12（670）×5实测值：∮12（1509）×5∮12（1509）×5∮12（1509）×5∮12（1509）×5∮12（670）×5 ∮12（670）×5∮12（670）×5∮12（670）×56 地脚螺栓及钢筋绑扎（mm）主筋：±5箍筋：±10+2+2+3-5+1+4+4+27 地脚螺栓露出顶面高度（mm）+8、-4设计值：150 150150150实测值：151 153 152 1528 钢筋保护层厚度（mm）-5设计值：70 70 70 70实测值：71 69 68 709 地脚螺栓小根开（mm）±2设计值：260 260 260 260实测值：261 260 262 2611模板支撑质量牢固可靠牢固可靠牢固可靠牢固可靠牢固可靠1钢筋表面质量干净、平直干净、平直干净、平直干净、平直干净、平直1 2 坑口、坑底清理坑口边0.5m内无积土坑底无杂土杂物基坑清理干净基坑清理干净基坑清理干净基坑清理干净1焊接钢筋位置避开受力最大处，错开布置符合要求符合要求符合要求符合要求1 4 坑中心根开、对角线尺寸（mm）螺栓式±1.6‰设计值：AB BC CD DA AC BD 插入式±0.8‰584058405840584082598259高塔±0.6‰实测值：584258415842584082608259A腿监理意见:监理工程师：年月日B腿监理意见:监理工程师：年月日C腿监理意见:监理工程师：年月日D腿监理意见:监理工程师：年月日隐蔽工程（基础浇前、支模）签证记录表致：山西锦通工程项目管理咨询有限公司临汾工程监理项目部:N18号基础，基础形式（台阶式），降基面（0m），基础钢筋数量、规格、绑扎、支模各种尺寸均符合设计数据，砂、石、水泥、水和施工工器具均已准备齐全，具备浇制条件，请检查。

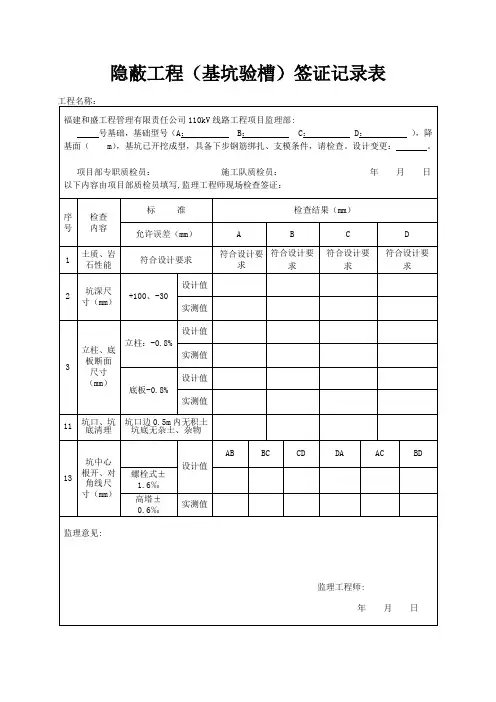

隐蔽工程（基坑验槽）签证记录表
工程名称：
福建和盛工程管理有限责任公司110kV线路工程项目监理部:
号基础，基础型号（A： B： C： D：），降基面（ m），基坑已开挖成型，具备下步钢筋绑扎、支模条件，请检查。

设计变更：。

项目部专职质检员：施工队质检员：年月日以下内容由项目部质检员填写,监理工程师现场检查签证：
序号检查
内容
标准检查结果（mm）
允许误差（mm） A B C D
1 土质、岩
石性能
符合设计要求
符合设计要
求
符合设计要
求
符合设计要
求
符合设计要
求
2
坑深尺
寸（mm）
+100、-30
设计值
实测值
3 立柱、底
板断面
尺寸
（mm）
立柱：-0.8%
设计值
实测值
底板-0.8%
设计值
实测值
11 坑口、坑
底清理坑口边0.5m内无积土坑底无杂土、杂物
13
坑中心
根开、对
角线尺
寸（mm）
设计值
AB BC CD DA AC BD 螺栓式±
1.6‰
高塔±
0.6‰
实测值
监理意见:
监理工程师:
年月日。

隐蔽工程（导线直线液压）签证记录表（单回双分裂）工程名称：XXXXXXXXXXXXXX XXXXXXXXXXXXXX监理部：
第X标段，桩号XX至xx，塔号XX至XX，压接管型号XXXXXX，压接准备工作就绪，请现场监督检查。

项目部专职质检员：XXX(手签)施工队质检员：XXX(手签)年月日以下内容由项目部质检员填写，监理工程师现场检查签证：
压接管位置压接塔号至
相别左/上中右/下线别 1 2 1 2 1 2
钢管压前值
外径
最大
最小
内径
长度
压后值
对边距
最大
最小
长度
铝管
压前值
外径
最大
最小
内径
长度
压后值
对边距
最大
最小
长度
压接管清洗是否干净是是是是是是外观检查
符合规
范要求
符合规
范要求
符合规范
要求
符合规范
要求
符合规范
要求
符合规范
要求是否涂导电脂是是是是是是是否清除表面氧化膜是是是是是是
压后值是否符合
规程公式值
铝管符合符合符合符合符合符合
钢管符合符合符合符合符合符合钢印号
压接人签名(手签字)
备注：1、外观检查包括弯曲、扭曲、砂眼、裂纹、伤痕等；
2、压后尺寸应符合DL/T5285-2013《输变电工程架空导线及地线液压压接工艺规程》中的有关规定，计算公式为：S=0.866×0.993D+0.2(mm)。

监理意见：
合格，同意进行下道工序.(手签)
监理工程师：×××年月日。

重要隐蔽(关键部位)单元工程质量等级签证表(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--表重要隐蔽（关键部位）单元工程质量等级签证表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 重要隐蔽（关键部位）单元工程应在项目划分时明确。

2. 重要隐蔽单元工程系指主要建筑物的地基开挖、地下洞室开挖、地基防渗、加固处理和排水等隐蔽工程中，对工程安全或使用功能有严重影响的单元工程。

关键部位单元工程系指对工程安全、或效益、或使用功能有显著影响的单元工程。

3. 重要隐蔽单元工程及关键部位单元工程质量经施工单位自评合格，监理机构抽检后，由项目法人（或委托监理）、监理、设计、施工、工程运行管理（施工阶段已经有时）等单位组成联合小组，共同检查核定其质量等级并填写签证表，报质量监督机构核备。

4. 地质编录系指在地质勘查、勘探中，利用文字、图件、影像、表格等形式对各种工程的地质现象进行编绘、记录的过程。

包括建基面地质剖面的岩性及厚度、风化程度、不良地质情况等，由设计部门形成书面意见，测绘人员和复核人员签字。

5.测量成果是指平面图、纵横断面图，也包括测量原始手簿、测量计算成果等。

6.检测试验报告包括地基岩芯试验报告、岩石完整性超声波检测报告、软基承载力试验报告、结构强度试验报告等，检测报告中须注明取样的平面位置和高程。

7.影像资料包括照片、图像、影像光盘等。

8.其它资料包括施工单位原材料检测资料等9.质量验收评定视具体单元工程类别来确定其执行的质量标准，如：土石坝心墙岩石基础开挖单元工程，则执行“岩石地基开挖施工质量标准”；混凝土防渗墙单元工程，则执行“混凝土防渗墙施工质量标准”。

水利水电工程。

隐蔽工程签证记录表(doc 43页)隐蔽工程（接地线埋设）签证记录表工程名称：山东华电高唐15MWp集约化生态农业光伏并网发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目。

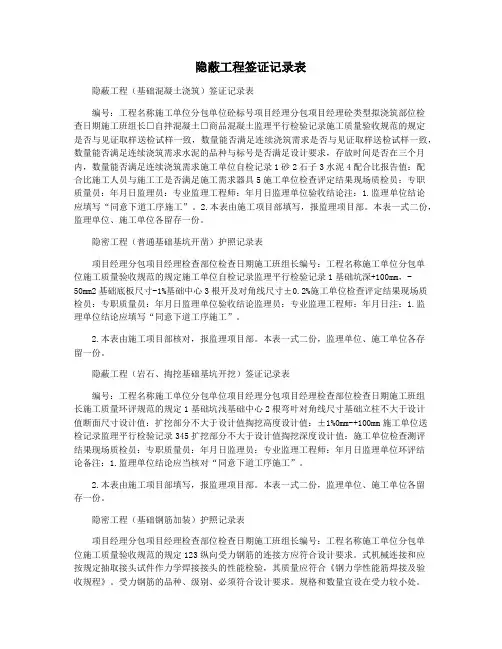

隐蔽工程签证记录表隐蔽工程（基础混凝土浇筑）签证记录表编号：工程名称施工单位分包单位砼标号项目经理分包项目经理砼类型拟浇筑部位检查日期施工班组长□自拌混凝土□商品混凝土监理平行检验记录施工质量验收规范的规定是否与见证取样送检试样一致，数量能否满足连续浇筑需求是否与见证取样送检试样一致，数量能否满足连续浇筑需求水泥的品种与标号是否满足设计要求，存放时间是否在三个月内，数量能否满足连续浇筑需求施工单位自检记录1砂2石子3水泥4配合比报告值：配合比施工人员与施工工是否满足施工需求器具5施工单位检查评定结果现场质检员：专职质量员：年月日监理员：专业监理工程师：年月日监理单位验收结论注：1.监理单位结论应填写“同意下道工序施工”。
