精心整理目录一、前言 (1)二、安全使用注意事项 (2)1、送电前 (2)2、送电中 (4)3、运转中 (4)三、键盘面板操作 (5)四、快速调试 (6) (6) (6) (8) (8) (9) (10) (11) (12) (13) (15) (18) (18) (18) (19) (20)一、前欢迎使用多功能、高性能门机专用型变频调速器本门机专用型变频调速器是在原通用型基础上的升级机型它保留了原通用型系列的主要功可选择机械限位开关及稳定性,同时根据门机的功能要求增加了工业门控制的核心控制程序绝对值编码器。
内置丹麦丹佛CP具有更小体积,更强功能的特点在使用变频器前请详细阅读本使用说明书以便正确安装使用机器充分发挥其功能,并确安全。
请永久保存此说明书,以便日后保养、维护、检修时使用变频器乃电力电子产品,为了您的安全,请务必由专业的电机工程人员安装、调试及调整参数。
本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
危险错误使用时,可能造成人员伤亡。
注意错误使用时,可能造成变频器或机械系统损坏。
●实施配线,务必关闭电源。
●切断交流电源后,充电指示灯未熄灭前,表示变频器内部仍有高压,十分危险,请勿触摸内部电路及零部件。
●运转时,请勿检查电路板上零部件及信号。
精心整理●请勿自行拆装更改变频器内部连接线或线路,零部件。
二、安全使用注意事项⑵送电中危险.精心整理●送电中绝不可插拔变频器上的连接器(CONNECTOR)以避免控制主板因插拔所产生突波进入,造成变频器损坏。
2、使用绝对值编码器:1、变频器控制模式改为绝对值编码器模式(C155=2),把编码器连接好。
(如未连接,变频器会出现A.CL报警提示)。
)C156=1(如安装在右侧把C156=0、确定编码器安装在左侧或右侧。

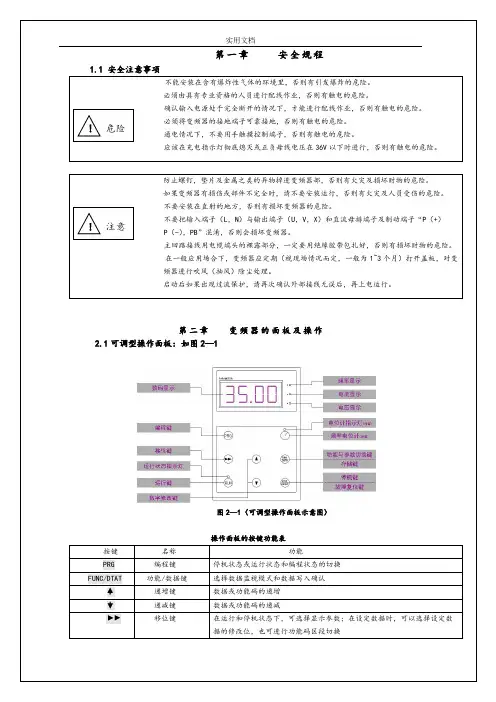

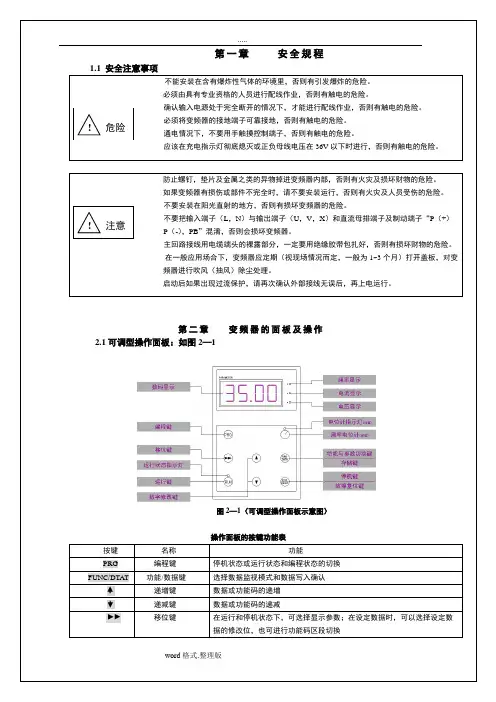

第一章安全规程1.1 安全注意事项不能安装在含有爆炸性气体的环境里,否则有引发爆炸的危险。
必须由具有专业资格的人员进行配线作业,否则有触电的危险。
确认输入电源处于完全断开的情况下,才能进行配线作业,否则有触电的危险。
必须将变频器的接地端子可靠接地,否则有触电的危险。
!危险通电情况下,不要用手触摸控制端子,否则有触电的危险。
应该在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。
防止螺钉,垫片及金属之类的异物掉进变频器部,否则有火灾及损坏财物的危险。
如果变频器有损伤或部件不完全时,请不要安装运行,否则有火灾及人员受伤的危险。
不要安装在直射的地方,否则有损坏变频器的危险。
不要把输入端子(L,N)与输出端子(U,V,X)和直流母排端子及制动端子“P(+)!注意P(-),PB”混淆,否则会损坏变频器。
主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。
在一般应用场合下,变频器应定期(视现场情况而定,一般为1~3个月)打开盖板,对变频器进行吹风(抽风)除尘处理。
启动后如果出现过流保护,请再次确认外部接线无误后,再上电运行。
第二章变频器的面板及操作2.1可调型操作面板:如图2—1图2—1(可调型操作面板示意图)操作面板的按键功能表按键名称功能PRG 编程键停机状态或运行状态和编程状态的切换FUNC/DTAT 功能/数据键选择数据监视模式和数据写入确认递增键数据或功能码的递增递减键数据或功能码的递减移位键在运行和停机状态下,可选择显示参数;在设定数据时,可以选择设定数据的修改位,也可进行功能码区段切换RUN 运行键面板控制下,用于启动运行操作STOP/RESET 停机/故障复位键盘在面板操作方式下用于停机操作,也可用于复位操作来结束故障报警状态/ 频率电位计保留门机手动调试模式下,RUN键和键同时按下执行开门运行,RUN键和键同时按下执行关门运行。
通用变频器的面板操作模式下,RUN键和键同时按下执行正转,RUN键和键同时按下执行反转。
精心整理目录一、............................................................ 前言1二、................................................ 安全使用注意事项 21、送电前 (2)2、送电中 (4)3、运转中 (4)三、.................................................... 键盘面板操作5四、........................................................ 快速调试6 (6) (6) (8) (8) (9) (10) (11) (12) (13) (15) (18) (18) (18) (19) (20)一、刖欢迎使用多功能、高性能门机专用型变频调速器本门机专用型变频调速器是在原通用型基础上的升级机型它保留了原通用型系列的主要功可选择机械限位开关及稳定性,同时根据门机的功能要求增加了工业门控制的核心控制程序绝对值编码器。
内置丹麦丹佛CP具有更小体积,更强功能的特点在使用变频器前请详细阅读本使用说明书以便正确安装使用机器充分发挥其功能,并确安全。
请永久保存此说明书,以便日后保养、维护、检修时使用变频器乃电力电子产品,为了您的安全,请务必由专业的电机工程人员安装、调试及调整参数。
本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
危险错误使用时,可能造成人员伤亡。
注意错误使用时,可能造成变频器或机械系统损坏。
•实施配线,务必关闭电源。
•切断交流电源后,充电指示灯未熄灭前,表示变频器内部仍有高压,十分危险,请勿触摸内部电路及零部件。
•运转时,请勿检查电路板上零部件及信号。
精心整理目录一、前言 (1)二、安全使用注意事项 (2)1、送电前 (2)2、送电中 (4)3、运转中 (4)三、键盘面板操作 (5)…6…6…6…8…8…9 (10) (11) (12) (13) (15) (18) (18) (18) (19) (20)并确保本手册中注意、危险等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
危险错误使用时,可能造成人员伤亡。
注意错误使用时,可能造成变频器或机械系统损坏。
●实施配线,务必关闭电源。
●切断交流电源后,充电指示灯未熄灭前,表示变频器内部仍有高压,十分危险,请勿触摸内部电路及零部件。
●运转时,请勿检查电路板上零部件及信号。
●请勿自行拆装更改变频器内部连接线或线路,零部件。
二、安全使用注意事项1、变频器控制模式改为绝对值编码器模式(C155=2),把编码器连接好。
(如未连接,变频器会出现A.CL报警提示)。
2、确定编码器安装在左侧或右侧。
出厂值为左侧C156=0(如安装在右侧把C156=1)。
3、变频器设为学习模式。
进行下限及上限位的学习计算,设定C168=1;4、下限设定:点动下降,调整门到下限位置。
按下急停按钮,按住下降按钮5秒。
变频器出现AT0提示,下限设定完毕。
5、上限设定:点动上升,调整门到上限位置。
按下急停按钮,按住上升按钮5秒。
变频器出现AT0提示,上限设定完毕。
(如需要半开/全开功能,设置C158=1。
在半开状态设置半开上限,在全开状态设置全开上限,操作方法相同)。
6、限位设定完毕,改动C168=0,立时可自动运行。
,如果0:通用型标准模式1:行程开关模式2:绝对值编码器模式注:C155=1时,如果C168也为1,键盘就会显示A.PR错误;C156:编码器安装位置:0,1出厂值00:左侧1:右侧C157:变频器扩展参数模式0—1出厂值1说明:如果C157的值为1,那么C150以前的参数不能监看也不能修改;C158:VI输入状态的定义:0-1出厂值0说明:在行程模式下,VI端口只用来表示手动/自动模式,与C158参数的设置值无关;在编码器模式下,C158用来选择手动/自动,全开/半开:0:手动/自动选择:选择半开模式,接通后按C150设定的时间延时下降,断开取消延时;1:半开/全开:选择半开/全开模式,接通后全开,断开为半开。

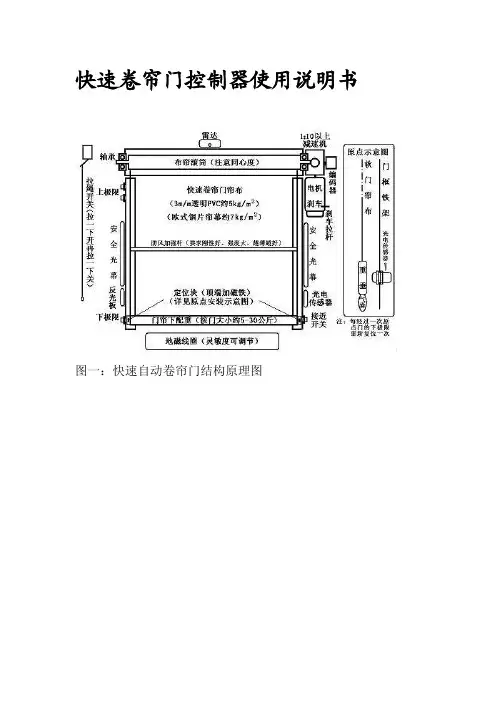

快速卷帘门控制器使用说明书图一:快速自动卷帘门结构原理图图二:快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求:1、门体小于3M×3M、减速变速比小于10:1,配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12:1,配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12:1,配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12:1,用2.2kw以上变频器。
注:各个品牌的变频器实际输出力矩和加速性能有差别,要通过试验决定采用,以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能:1、可外接雷达、地磁、光幕等三线式自动检测设备(提供Vcc和GND)。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备(开门接点、关门接点、停止、连锁、故障接点)。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关(二者所用程序不同,注意区别)。
4、本控制系统可接四按钮、二LED、共阴的轻触面板,也可用普通按钮、旋钮、LED指示灯控制(可通过触摸屏设置内部参数)。
三、控制系统的元件排列:1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源,足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制(客户较难改变电机的速度和频率)。
也可以用电位器进行模拟量调节(客户可以随便调节变频速度)四、本控制系统的安装与接线、附件、功能和使用、调试方法:1、本控制系统在初次调试时可用松下电工的GT01触摸屏(选件)调试,也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒(选件)方便地调试。
☆:本机用快速接插件来连接输入、输出设备,具有接线简单、快捷,与面板、变频器都有排针插件,另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备(接插件名称和功能):1、继电器连动输出:功率大,可直接与门、风机、传送带等设备连动。
快速卷帘门控制器使用说明书图一:快速自动卷帘门结构原理图图二:快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求:1、门体小于3M×3M、减速变速比小于10:1,配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12:1,配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12:1,配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12:1,用2.2kw以上变频器。
注:各个品牌的变频器实际输出力矩和加速性能有差别,要通过试验决定采用,以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能:1、可外接雷达、地磁、光幕等三线式自动检测设备(提供Vcc和GND)。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备(开门接点、关门接点、停止、连锁、故障接点)。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关(二者所用程序不同,注意区别)。
4、本控制系统可接四按钮、二LED、共阴的轻触面板,也可用普通按钮、旋钮、LED指示灯控制(可通过触摸屏设置内部参数)。
三、控制系统的元件排列:1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源,足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制(客户较难改变电机的速度和频率)。
也可以用电位器进行模拟量调节(客户可以随便调节变频速度)四、本控制系统的安装与接线、附件、功能和使用、调试方法:1、本控制系统在初次调试时可用松下电工的GT01触摸屏(选件)调试,也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒(选件)方便地调试。
☆:本机用快速接插件来连接输入、输出设备,具有接线简单、快捷,与面板、变频器都有排针插件,另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备(接插件名称和功能):1、继电器连动输出:功率大,可直接与门、风机、传送带等设备连动。

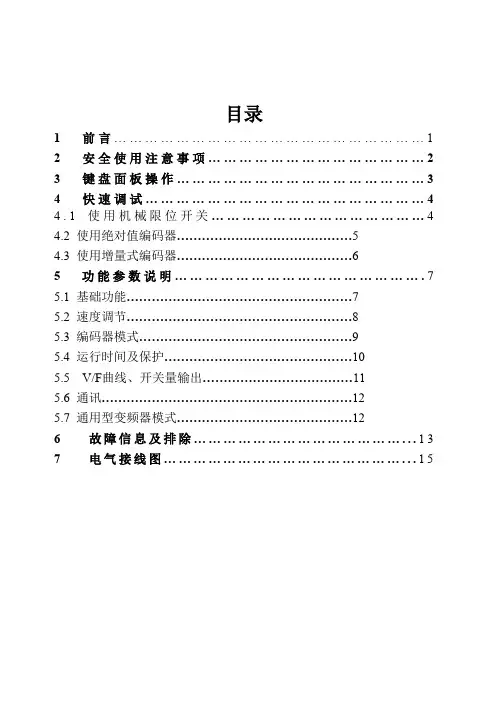

目录1前言 (1)2安全使用注意事项 (2)3键盘面板操作 (3)4快速调试 (4)4.1使用机械限位开关 (4)4.2 使用绝对值编码器 (5)4.3 使用增量式编码器 (6)5功能参数说明 (7)5.1 基础功能 (7)5.2 速度调节 (8)5.3 编码器模式 (9)5.4 运行时间及保护 (10)5.5 V/F曲线、开关量输出 (11)5.6 通讯 (12)5.7 通用型变频器模式 (12)6故障信息及排除 (13)7电气接线图 (15)1 前言感谢您选用多功能、高性能的研和C102双核(双CPU)快速门控制系统。
本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。
可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。
产品特点:1、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。
2、内置卷帘门控制的核心芯片;双CPU。
3、体积更小,功能更强;380V/2.2KW-220V/1.5KW统一安装尺寸。
4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/自动联锁功能。
5、具备编码器控制模式下全开/半开功能、拉绳开关功能。
6、可直接显示编码器位置数据。
7、恢复出厂值、密码保护、电机双重保护功能。
8、设定及故障均有提示或报警代码,方便调试及维护。
9、全部输入信号均可参数实时监控。
10、变频器、PLC合二为一,高度集成。
2 安全使用注意事项1、实施配线前,请务必关闭电源。
2、切断交流电源后,指示灯未熄灭前,表示变频器内部仍有高压,十分危险,请勿触摸内部电路及零部件。
3、运转时,请勿检查电路板上零部件及信号。
4、请勿自行拆装更改变频器内部连接线、线路及零部件。
5、所选用电源电压必须与变频器输入电压规格相同。
6、请确认将电机及变频器正确接地,以确保安全。
7、请确保主回路端子配线正确,电源输入、电机输出接线正确,否则,将造成变频器的损坏报废。
8、送电前请盖好电箱门,以防触电,造成人身伤害。

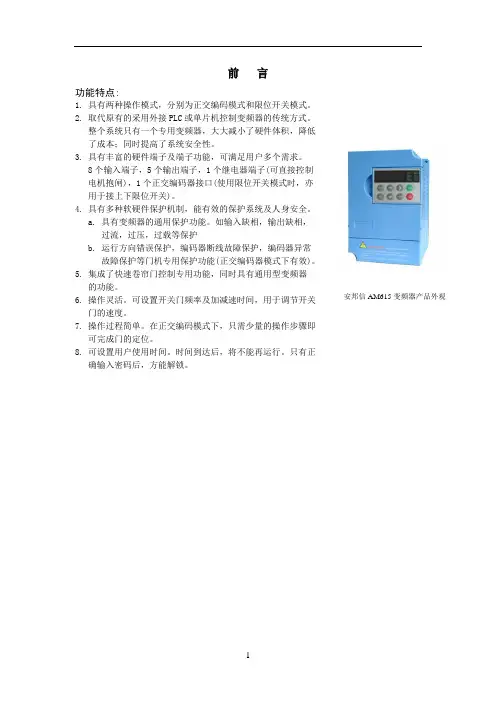

前言功能特点:1. 具有两种操作模式,分别为正交编码模式和限位开关模式。
2. 取代原有的采用外接PLC或单片机控制变频器的传统方式。
整个系统只有一个专用变频器,大大减小了硬件体积,降低了成本;同时提高了系统安全性。
3. 具有丰富的硬件端子及端子功能,可满足用户多个需求。
8个输入端子,5个输出端子,1个继电器端子(可直接控制电机抱闸),1个正交编码器接口(使用限位开关模式时,亦用于接上下限位开关)。
4. 具有多种软硬件保护机制,能有效的保护系统及人身安全。
a. 具有变频器的通用保护功能。
如输入缺相,输出缺相,过流,过压,过载等保护b. 运行方向错误保护,编码器断线故障保护,编码器异常故障保护等门机专用保护功能(正交编码器模式下有效)。
5. 集成了快速卷帘门控制专用功能,同时具有通用型变频器的功能。
6. 操作灵活。
可设置开关门频率及加减速时间,用于调节开关门的速度。
7. 操作过程简单。
在正交编码模式下,只需少量的操作步骤即可完成门的定位。
8. 可设置用户使用时间。
时间到达后,将不能再运行。
只有正确输入密码后,方能解锁。
安邦信AM615变频器产品外观一.概要介绍快速卷帘门专用变频器是在原通用型变频器基础上的升级机型,它保留了原通用型系列的主要功能及稳定性。
根据快速卷帘门的控制需求,增加了门控制的核心控制程序,通过使用增量型编码器实现门的精确定位。
本机型是在公司原有的软件平台下,将门的控制部分代码整合进通用变频器代码中,而不增加额外的硬件,这样使门机的体积跟普通通用型变频器体积一致,并大大降低了硬件成本。
本用户手册描述了门机的详细使用方法,以帮助使用者快速的掌握此门机的使用。
二.门机特点此门机是基于以TI公司生产的高性能DSP芯片TMS2808为核心的控制系统。
它具有通用型变频器的功能,同时集成了工业门控制的专用功能。
门机操作简单,具有多种软硬件保护机制,能有效的保护变频器及人身安全。
如:定位完成后,如果在非定位调试模式下将电机接反,变频器将会报警;检测不到编码器,变频器将会报警。

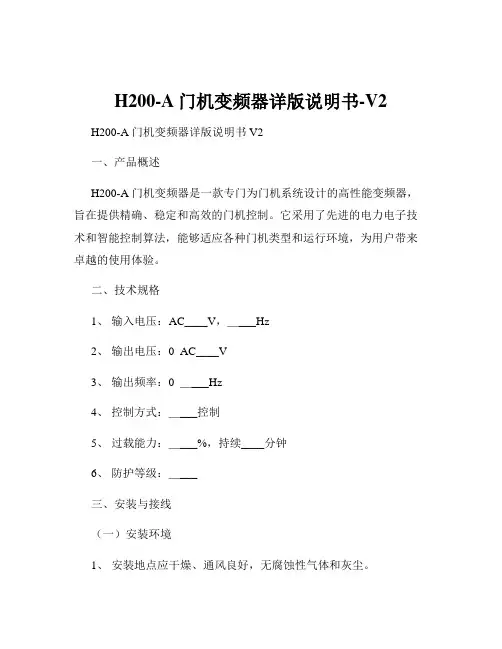

H200-A门机变频器详版说明书-V2 H200-A 门机变频器详版说明书V2一、产品概述H200-A 门机变频器是一款专门为门机系统设计的高性能变频器,旨在提供精确、稳定和高效的门机控制。
它采用了先进的电力电子技术和智能控制算法,能够适应各种门机类型和运行环境,为用户带来卓越的使用体验。
二、技术规格1、输入电压:AC____V,____Hz2、输出电压:0 AC____V3、输出频率:0 ____Hz4、控制方式:____控制5、过载能力:____%,持续____分钟6、防护等级:____三、安装与接线(一)安装环境1、安装地点应干燥、通风良好,无腐蚀性气体和灰尘。
2、环境温度应在____℃至+____℃之间。
3、避免安装在强烈振动或冲击的场所。
(二)安装步骤1、用螺丝将变频器固定在安装板上。
2、确保变频器与周围物体保持足够的距离,以利于散热。
(三)接线说明1、主电路接线输入电源连接至 L1、L2、L3 端子。
电机连接至 U、V、W 端子。
2、控制电路接线按照说明书中的接线图连接各种控制信号线,如开门、关门、速度给定等。
四、操作与显示(一)操作面板1、按键功能启动/停止键:用于启动和停止变频器运行。
方向键:用于选择参数和调整参数值。
确认键:用于确认参数设置。
(二)显示界面1、显示内容运行频率输出电流故障代码等五、参数设置(一)基本参数1、电机参数电机额定功率电机额定电压电机额定电流电机额定频率电机极对数2、运行参数加速时间减速时间最高运行频率最低运行频率(二)高级参数1、矢量控制参数磁通给定转矩补偿2、保护参数过流保护值过压保护值过载保护时间六、运行模式(一)手动模式通过操作面板上的按键手动控制门机的开门和关门动作。
(二)自动模式根据预设的参数和控制逻辑,自动完成门机的开门、关门和调速过程。
七、故障诊断与排除(一)常见故障代码及含义1、 E01:过流故障可能原因:电机过载、短路或变频器输出短路。

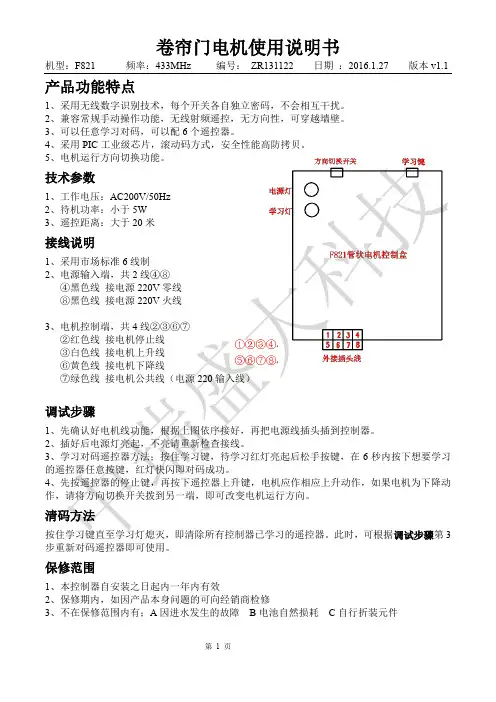

卷帘门电机使用说明书机型:F821 频率:433MHz 编号: ZR131122 日期 :2016.1.27 版本v1.1第 1 页 产品功能特点1、采用无线数字识别技术,每个开关各自独立密码,不会相互干扰。
2、兼容常规手动操作功能,无线射频遥控,无方向性,可穿越墙壁。
3、可以任意学习对码,可以配6个遥控器。
4、采用PIC 工业级芯片,滚动码方式,安全性能高防拷贝。
5、电机运行方向切换功能。
技术参数1、工作电压:AC200V/50Hz2、待机功率:小于5W3、遥控距离:大于20米 接线说明1、采用市场标准6线制2、电源输入端,共2线④⑧ ④黑色线 接电源220V 零线 ⑧黑色线 接电源220V 火线3、电机控制端,共4线②③⑥⑦ ②红色线 接电机停止线 ③白色线 接电机上升线 ⑥黄色线 接电机下降线 ⑦绿色线 接电机公共线(电源220输入线)调试步骤1、先确认好电机线功能,根据上图依序接好,再把电源线插头插到控制器。
2、插好后电源灯亮起,不亮请重新检查接线。
3、学习对码遥控器方法;按住学习键,待学习红灯亮起后松手按键,在6秒内按下想要学习的遥控器任意按键,红灯快闪即对码成功。
4、先按遥控器的停止键,再按下遥控器上升键,电机应作相应上升动作,如果电机为下降动作,请将方向切换开关拨到另一端,即可改变电机运行方向。
清码方法按住学习键直至学习灯熄灭,即清除所有控制器已学习的遥控器。
此时,可根据调试步骤第3步重新对码遥控器即可使用。
保修范围1、本控制器自安装之日起内一年内有效2、保修期内,如因产品本身问题的可向经销商检修3、不在保修范围内有;A 因进水发生的故障 B 电池自然损耗 C 自行折装元件中瑞盛大科技。
图2—1(可调型操作面板示意图)操作面板的按键功能表名称功能编程键停机状态或运行状态和编程状态的切换功能/数据键选择数据监视模式和数据写入确认递增键数据或功能码的递增递减键数据或功能码的递减移位键在运行和停机状态下,可选择显示参数;在设定数据时,可以选择设定数据的修改位,也可进行功能码区段切换”的固定螺钉上图5—2(距离控制示意图)距离控制除需要设置和调整F010至F040之间的运行曲线参数外,还需设置F044至F052之间的距离控制参数。
在距离控制前必须进行门宽自学习,距离控制的速度曲线可以用以下图5—3和图5—4来说明。
图5—3(距离控制开门运行曲线示意图)距离控制开门过程说明:当开门命令有效时,门机以开门启动力矩(F010)启动,按照开门启动加速时间(F011)加速到开门启动低速F012),在开门低速段恒速运行。
从开门运行的开始时刻计时,计时达到开门启动低速保持时间(F52)后,门机切换到开门频率高速(运行,按照开门加速时间(F015)加速,加速结束后在开门高速段恒速运行。
当开门过程的脉冲计数大于等于F049×门宽后,门机以开门结束低速(F021)为目标速度,以开门减速时间)减速,减速结束后,在开门结束低速段恒速运行。
当开门过程的脉冲计数大于等于F051×门宽后,根据参数F105=0的设定,输出开门到位信号,门机继续以开门结束低速爬行,同时判断门机输出力矩,力矩大于等于切换力矩(F023)后,门机进行开门力矩保持状态,图5—4(距离控制关门运行曲线示意图)距离控制关门过程说明:当关门命令有效时,门机以关门启动力矩(F027)启动,按照关门启动加速时间(F028F029),在关门低速段恒速运行。
从关门运行的开始时刻计时,计时达到关门启动低速保持时间(F030)后,门机切换到关门频率高速运行,按照关门加速时间(F032)加速,加速结束后在关门高速段恒速运行。
当关门过程的脉冲计数大于等于F050×门宽后,门机以关门结束低速(F038)为目标速度,以关门减速时)减速,减速结束后,在关门结束低速段恒速运行。
目录1变频器型号及尺寸说明 (1)1.1 变频器型号说明及标准规格 (1)1.1.1 变频器型号说明 (1)1.1.2 变频器标准规格 (1)1.2 变频器尺寸及部件说明 (1)2变频器的接线 (2)2.1 基本运行配线连接 (2)2.2 主回路端子的连接 (3)2.3 控制板端子的连接 (4)2.3.1 输入控制端子 (4)2.3.2 输出端子 (5)3变频器的面板操作及参数说明 (6)3.1 操作面板说明 (6)3.2 参数说明 (7)3.3 调试说明 (11)3.3.1 行程开关模式 (12)3.3.2 编码器模式 (12)4故障代码及说明 (12)1 变频器型号及尺寸说明1.1 变频器型号说明及标准规格1.1.1 变频器型号说明图1—1 变频器的型号1.1.2 变频器标准规格1.2 变频器尺寸及部件说明变频器尺寸及部件如图1—2所示:2 变频器的接线2.1 基本运行配线连接LB20GL变频器基本配线图如图2-1所示:图2-1 LB20GL变频器基本配线图注意:输入端子默认为常开输入,接线时如有常闭输入开关,请通过参数F020,把相应的端子设成常闭;上升按钮和下降按钮只能为常开输入;急停默认为常闭输入。
2.2 主回路端子的连接表2-1 变频器主电路端子名称及功能描述2.3 控制板端子的连接2.3.1 输入控制端子表2-2 输入控制端子端子功能说明端子接线注意事项请使用多芯屏蔽电缆或绞合线连接控制端子。
使用屏蔽电缆时,电缆屏蔽层的近端(靠变频器的一端)应连接到变频器的接地端子PE。
布线时控制电缆应充分远离主电路和强电线路(包括电源线、电机线、继电器、接触器连接线等)20cm以上,并避免并行放置,建议采用垂直布线,以防止由于干扰造成变频器误动作。
2.3.2 输出端子表2-3 CN5 端子功能说明3 变频器的面板操作及参数说明3.1 操作面板说明LB20GL变频器的键盘操作面板,主要由LED数码管、LED指示灯和按键三个部分组成,其外形及各功能区如图3—1所示。
快速卷帘门控制器使用说明书图一:快速自动卷帘门结构原理图图二:快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求:1、门体小于3M×3M、减速变速比小于10:1,配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12:1,配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12:1,配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12:1,用2.2kw以上变频器。
注:各个品牌的变频器实际输出力矩和加速性能有差别,要通过试验决定采用,以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能:1、可外接雷达、地磁、光幕等三线式自动检测设备(提供Vcc和GND)。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备(开门接点、关门接点、停止、连锁、故障接点)。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关(二者所用程序不同,注意区别)。
4、本控制系统可接四按钮、二LED、共阴的轻触面板,也可用普通按钮、旋钮、LED指示灯控制(可通过触摸屏设置部参数)。
三、控制系统的元件排列:1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源,足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制(客户较难改变电机的速度和频率)。
也可以用电位器进行模拟量调节(客户可以随便调节变频速度)四、本控制系统的安装与接线、附件、功能和使用、调试方法:1、本控制系统在初次调试时可用松下电工的GT01触摸屏(选件)调试,也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒(选件)方便地调试。
☆:本机用快速接插件来连接输入、输出设备,具有接线简单、快捷,与面板、变频器都有排针插件,另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备(接插件名称和功能):1、继电器连动输出:功率大,可直接与门、风机、传送带等设备连动。
目录
1前言 (1)
2安全使用注意事项 (2)
3键盘面板操作 (3)
4快速调试 (4)
4.1使用机械限位开关 (4)
4.2 使用绝对值编码器 (5)
4.3 使用增量式编码器 (6)
5功能参数说明 (7)
5.1 基础功能 (7)
5.2 速度调节 (8)
5.3 编码器模式 (9)
5.4 运行时间及保护 (10)
5.5 V/F曲线、开关量输出 (11)
5.6 通讯 (1)
2
5.7 通用型变频器模式 (12)
6故障信息及排除 (13)
7电气接线图 (15)
1 前言
感谢您选用多功能、高性能的研和C102双核(双CPU) 快速门控制系统。
本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。
可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。
产品特点:
1、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。
2、内置卷帘门控制的核心芯片; 双CPU。
3、体积更小, 功能更强; 380V/2.2KW-220V/1.5KW 统一安装尺寸。
4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/自动联锁功能。
5、具备编码器控制模式下全开/半开功能、拉绳开关功能。
6、可直接显示编码器位置数据。
7、恢复出厂值、密码保护、电机双重保护功能。
8、设定及故障均有提示或报警代码, 方便调试及维护。
9、全部输入信号均可参数实时监控。
10、变频器、 PLC合二为一, 高度集成。
1.确认及安装注 意2.布线注意注意危险3.操作和运行4.维护和检查5.其它危险注意危险危险危险目录1、安全注意事项-------------------------------------------------------------------------------12.目录------------------------------------------------------------------------------------------23.接线------------------------------------------------------------------------------------------43— 1 变频器接线图---------------------------------------------------------------------4 3— 2 控制器接线--------------------------------------------------------------------------5 4.操作-------------------------------------------------------------------------------------------64— 1 各按键功能及指示-----------------------------------------------------------------6 4— 2 基本操作-----------------------------------------------------------------------------74— 3 系统参数-----------------------------------------------------------------------------75.其它参数------------------------------------------------------------------------------------105— 1 相关技术参数-----------------------------------------------------------------------10 5— 2 电气参数-----------------------------------------------------------------------------106.调试说明------------------------------------------------------------------------------------116-1两个关键词的解释---------------------------------------------------------------------116-2门机控制器调试的具体步骤---------------------------------------------------------117.故障处理-------------------------------------------------------------------------------------138、其它---------------------------------------------------------------------------------------------138— 1 废物处理------------------------------------------------------------------------------138— 2 咨询修理------------------------------------------------------------------------------139、附页---------------------------------------------------------------------------------------------14附页1:门机安装注意事项-----------------------------------------------------------------14附页2:双折门机直梁安装示意图--------------------------------------------------------15附页3;轿顶安装示意图--------------------------------------------------------------------161-12、外观和各部分的名称3-1 控制器接线注:P3开关门指令输入,要求是开关量无源输入。
LB20GMD系列门机变频调速系统使用说明书( Ae2版本)宁波欣达电梯配件厂1. 序言感谢您采用本公司的LB20GMD系列门机变频控制系统。
本使用说明提供给使用(安装)者安装时的接线指导、参数设定、异常诊断及排除、日常维护本调速系统等相关注意事项,为确保能够正确地安装及使用本调速系统,请在装机之前详细阅读熟悉本使用手册,并请交由有关部门妥善保存。
2. 安全信息——唯有专业人员可操作本装置,操作人员必须熟悉本装置的组装、控制和操作;——对于擅自更改、拆卸门机、部件或附件,取消一切质量保证;对于不遵守操作手册引起的损失和停工,制造商不承担责任;——由于电梯控制系统的内部电源多种化,因此在配线时应确保调速装置的电源正确,避免串入外界电压,违反本条约可能导致本调速装置或其它电气部件损坏,甚至导致火灾。
注意:在安装前请检查您的系统的输入电压是否符合本门机系统的电压要求。
本装置输入电源电压为AC220V,50Hz,进行端子操作前请切断电源;注意:在切断电源后,变频器操作器上的显示屏未熄灭之前,请勿拆、接电线,违反本条约可能受到电击,而导致人体受到伤害。
注意:由于变频器的内部主要由电子元件组成,应避免将金属屑、油、水及其它杂质进入变频器内部,而造成变频器短路等事故。
3. 交货检查每台门机出厂我们都经过严格的品质检查,但用户在使用之前仍需确认下列状况:——检查本变频控制器是否符合您的订购;——检查本装置是否在运输途中有碰伤、损坏;——检查是否有电气配线或机械部件松散、配线松动等现象;——资料是否齐全。
如有任何品质问题,请不要安装,并请与您的供货商或本公司售后服务部、技术部联系。
4. 安装环境无漂浮性的尘埃及金属微粒;无腐蚀、易燃性的气、液体;无剧烈振动的坚固场所;无电磁杂讯干扰的场所;使用环境为-10℃~50℃,若环境温度超过40℃时,请置于良好通风场所。
5. 变频器型号及尺寸说明型号LB20GMD-2S0007E 最大适用电机功率0.75kW电源额定输入电流7.6A输出额定输出容量 1.9KVA 额定电压、频率单相,220VAC,50/60Hz 额定输出电流 4.5A允许电压变动范围±10%(200~240VAC)最大输出电压对应输入电压允许频率变动范围±5%(47~63Hz)最高输出频率0.1~400Hz6. 产品结构及性能简介6.1简述本系统采用LB20GMD电梯门专用变频器,使门机的调试、参数设定更加简便、快捷,LB20GMD 电梯门变频器系统主要具有以下特点:该变频器为门机专用一体机,匹配三相异步电机,采用多段速信号控制方式,安装时无需进行门机自学习,便于用户安装及调试;具有采集开关门输入信号、速度信号,通过对上述信号的处理,确定门机运行的方向、速度,驱动电动机运转,同时根据门机的位置情况输出开门到位和关门到位信号。
一. 产品用途及基本性能本产品主要用于医药、食品、电子、汽车等工业用的快速传递的室内门,以及卷烟、印刷、纺织、超市等轻工业厂房的区域隔离或物流通道的隔离具有运行平稳、快速、噪音低的特点,以及优良的隔风、隔尘作用使用寿命长,适于频繁开启控制系统可与多种控制装置兼容(可选择)具有红外线保护功能维护简便,门帘、导轨、密封毛刷等易于更换及清洁二.技术参数:电源:50Hz~60Hz AC220V±10% 或AC380V运行速度:0.6~1.2m/s (常规:0.8m/s)门帘:*门帘由进口高强度聚氯乙烯涂层的涤纶网带与流线型的玻璃纤维加固而成,厚度为0.7±0.1mm,颜色可根据用户要求定做轨道:不锈钢轨道或者钢板烤漆,毛刷密封密封:门洞四周都有密封抗风性能:可根据环境要求来定抗风强度三.控制功能电源指示灯:系统带电后,指示灯持续发出红色光;上升按扭:在设置成自动时,按此按扭,门帘连续上至上限位;下降按扭:在设置成自动时,按此按扭,门帘连续下降至下限位;停止按扭:在上升或下降过程中,按此按扭,门帘将立即停止运行;自动功能:设置成此功能时,门帘上升至上限位后,延时一定时间(0-60秒可调)将自动下降至下限位,使门帘始终处于关闭状态; 若门帘在下降过程中因红外线动作而停止,延时(0-5秒可调)一定时间后上升,升至上限位后延时关闭;该功能可通过控制箱面板上的手、自动转换开关转换成手动功能;红外线(气囊)安全保护功能:门帘在下降过程中若红外线被人或物阻断,则门帘将立即停止下降,迅速自动上升,然后继续执行上述自动功能;手动功能:设置成此功能时,门帘手动上升或关闭,一般在调试时使用,该功能可通过控制箱面板上的手、自动转换开关转换成自动功能;。
互锁功能:设置成互锁功能时,两樘门之间将启动互锁功能(即其中一樘门处于开启状态时,另一樘门将始终处于关闭状态,只有在已经开启的门关闭后,原来处于关闭状态的门才能开启,当两樘门都处于关闭状态时,两樘门均可自由开启,但不能同时开启)该功能可通过控制箱面板上的互锁、解锁转换开关转换成互锁或非互锁功能。
快速卷帘门控制器使用说明书图一:快速自动卷帘门结构原理图图二:快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求:1、门体小于3M×3M、减速变速比小于10:1,配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12:1,配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12:1,配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12:1,用2.2kw以上变频器。
注:各个品牌的变频器实际输出力矩和加速性能有差别,要通过试验决定采用,以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能:1、可外接雷达、地磁、光幕等三线式自动检测设备(提供Vcc和GND)。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备(开门接点、关门接点、停止、连锁、故障接点)。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关(二者所用程序不同,注意区别)。
4、本控制系统可接四按钮、二LED、共阴的轻触面板,也可用普通按钮、旋钮、LED指示灯控制(可通过触摸屏设置内部参数)。
三、控制系统的元件排列:1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源,足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制(客户较难改变电机的速度和频率)。
也可以用电位器进行模拟量调节(客户可以随便调节变频速度)四、本控制系统的安装与接线、附件、功能和使用、调试方法:1、本控制系统在初次调试时可用松下电工的GT01触摸屏(选件)调试,也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒(选件)方便地调试。
☆:本机用快速接插件来连接输入、输出设备,具有接线简单、快捷,与面板、变频器都有排针插件,另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备(接插件名称和功能):1、继电器连动输出:功率大,可直接与门、风机、传送带等设备连动。
卷帘门机变频器说
明书
1
2020年4月19日
目录
1变频器型号及尺寸说明............................................... 错误!未定义书签。
1.1 变频器型号说明及标准规格 .............................. 错误!未定义书签。
1.1.1 变频器型号说明............................................... 错误!未定义书签。
1.1.2 变频器标准规格............................................... 错误!未定义书签。
1.2 变频器尺寸及部件说明........................................ 错误!未定义书签。
2变频器的接线 .............................................................. 错误!未定义书签。
2.1 基本运行配线连接................................................ 错误!未定义书签。
2.2 主回路端子的连接................................................ 错误!未定义书签。
2.3 控制板端子的连接................................................ 错误!未定义书签。
2.3.1 输入控制端子................................................... 错误!未定义书签。
2.3.2 输出端子 .......................................................... 错误!未定义书签。
3变频器的面板操作及参数说明 ................................... 错误!未定义书签。
3.1 操作面板说明 ....................................................... 错误!未定义书签。
3.2 参数说明 ............................................................... 错误!未定义书签。
3.3 调试说明 ............................................................... 错误!未定义书签。
3.3.1 行程开关模式................................................... 错误!未定义书签。
3.3.2 编码器模式 ...................................................... 错误!未定义书签。
4故障代码及说明 .......................................................... 错误!未定义书签。
1 变频器型号及尺寸说明
1.1 变频器型号说明及标准规格
1.1.1 变频器型号说明
图1—1 变频器的型号
1.1.2 变频器标准规格
1.2 变频器尺寸及部件说明
变频器尺寸及部件如图1—2所示:
1
2020年4月19日
图1-2 变频器尺寸及部件说明(单位mm)
2 变频器的接线
2.1 基本运行配线连接
LB20GL变频器基本配线图如图2-1所示:
2
2020年4月19日
图2-1 LB20GL变频器基本配线图
注意:输入端子默认为常开输入,接线时如有常闭输入开关,请经过参数F020,把相应的端子设成常闭;上升按钮和下降按钮只能为常开输入;急停默认为常闭输入。
2.2 主回路端子的连接
表2-1 变频器主电路端子名称及功能描述
3
2020年4月19日。
