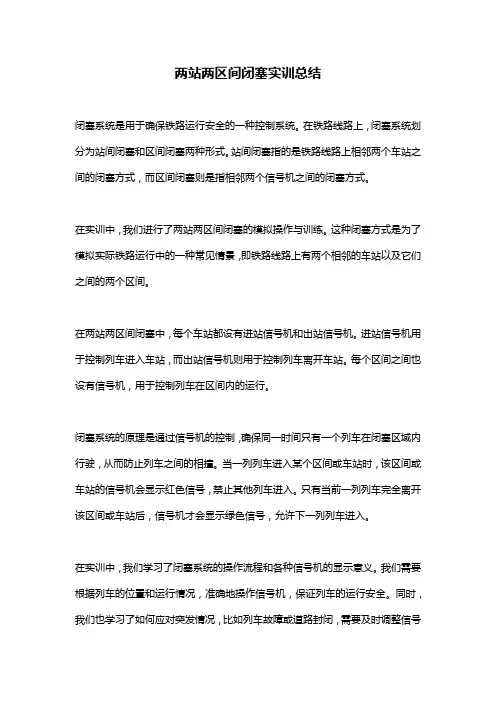

两站两区间闭塞实训总结
两站两区间闭塞实训总结
闭塞系统是用于确保铁路运行安全的一种控制系统。
在铁路线路上，闭塞系统划分为站间闭塞和区间闭塞两种形式。
站间闭塞指的是铁路线路上相邻两个车站之间的闭塞方式，而区间闭塞则是指相邻两个信号机之间的闭塞方式。
在实训中，我们进行了两站两区间闭塞的模拟操作与训练。
这种闭塞方式是为了模拟实际铁路运行中的一种常见情景，即铁路线路上有两个相邻的车站以及它们之间的两个区间。
在两站两区间闭塞中，每个车站都设有进站信号机和出站信号机。
进站信号机用于控制列车进入车站，而出站信号机则用于控制列车离开车站。
每个区间之间也设有信号机，用于控制列车在区间内的运行。
闭塞系统的原理是通过信号机的控制，确保同一时间只有一个列车在闭塞区域内行驶，从而防止列车之间的相撞。
当一列列车进入某个区间或车站时，该区间或车站的信号机会显示红色信号，禁止其他列车进入。
只有当前一列列车完全离开该区间或车站后，信号机才会显示绿色信号，允许下一列列车进入。
在实训中，我们学习了闭塞系统的操作流程和各种信号机的显示意义。
我们需要根据列车的位置和运行情况，准确地操作信号机，保证列车的运行安全。
同时，我们也学习了如何应对突发情况，比如列车故障或道路封闭，需要及时调整信号
机的显示状态，确保列车能够平稳运行。
通过这次实训，我们加深了对闭塞系统的理解，掌握了闭塞系统的操作技巧。
闭塞系统在现代铁路运行中起着至关重要的作用，它能够有效地控制列车的运行，确保乘客和货物的安全运输。
我们将运用所学知识，为未来的铁路运行安全做出贡献。

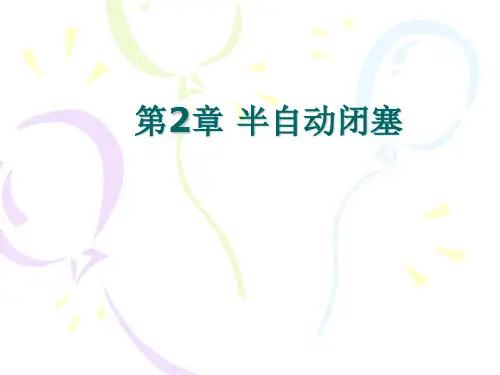

区间控制第2章半自动闭塞
第一节 半自动闭塞的基本概念
以单线铁路继电半自动闭塞为例：
单线继电半自动闭塞示意图
在一个区间的相邻两站设一对半自动闭塞机（BB）， 并经过两站间的闭塞电话线连接起来，通过两站半自动闭 塞机的相互控制，并保证一个区间同时只有一列列车运行。
第一节 半自动闭塞的基本概念
• 闭塞机的作用： 1、甲站要向乙站发车，必须是区间空闲并得到乙站同意后， 才能开放出站信号。 2、列车自甲站出发后，区间闭塞，双方站都不能再向区间 发车。 3、列车到达乙站，值班员确认列车整列到达，用复原按钮 办理到达复原后，区间才能复原。
第二节
半自动闭塞的技术要求
5、发车站闭塞机开放出站信号后，如果轨道电路发生故障，应使双方 站闭塞机处于闭塞状态；列车到达接车站，如果轨道电路发生故障， 允许使用事故按钮办理事故复原。
6 、继电半自动闭塞专用的轨道电路，其长度不少于 25m。半自动闭塞 专用的轨道电路最好能避免人为无意分路的影响。
7、继电半自动闭塞的外线，任何一处发生断线、接地、混线以及外电 干扰故障时，或错误办理时，均应保证闭塞机不能错误开通。
闭塞设备
（1）发车表示灯FBD：由黄、绿、红三个光点式表示灯组成。 表示灯经常熄灭，黄灯点灯表示本站请求发车，绿灯点亮表 示对方站同意发车，红灯点亮表示发车闭塞。 （2）接车表示灯JBD：由黄、绿、红三个光点式表示灯组成。
表示灯经常熄灭，黄灯点灯表示对方站请求发车，绿灯点亮
表示本站同意接车，红灯点亮表示接车闭塞。当接、发车表 示灯同时点亮红灯时，表示列车到达。
第五节
3、电铃DL
闭塞设备
电铃是闭塞机的音响信号，在闭塞电路总采用直流 24v 电铃，它装在控制台里。
4、计数器JSQ
区间行车组织的基本方法

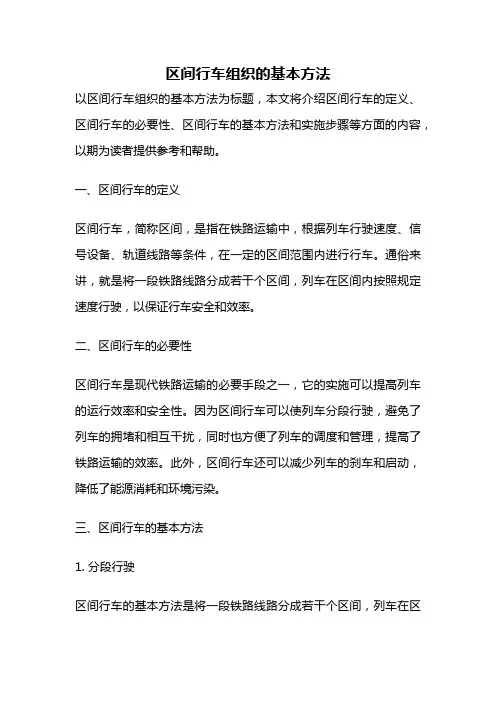

区间行车组织的基本方法以区间行车组织的基本方法为标题，本文将介绍区间行车的定义、区间行车的必要性、区间行车的基本方法和实施步骤等方面的内容，以期为读者提供参考和帮助。
一、区间行车的定义区间行车，简称区间，是指在铁路运输中，根据列车行驶速度、信号设备、轨道线路等条件，在一定的区间范围内进行行车。
通俗来讲，就是将一段铁路线路分成若干个区间，列车在区间内按照规定速度行驶，以保证行车安全和效率。
二、区间行车的必要性区间行车是现代铁路运输的必要手段之一，它的实施可以提高列车的运行效率和安全性。
因为区间行车可以使列车分段行驶，避免了列车的拥堵和相互干扰，同时也方便了列车的调度和管理，提高了铁路运输的效率。
此外，区间行车还可以减少列车的刹车和启动，降低了能源消耗和环境污染。
三、区间行车的基本方法1. 分段行驶区间行车的基本方法是将一段铁路线路分成若干个区间，列车在区间内按照规定速度行驶。
在分段行驶的过程中，列车需要遵守区间速度限制和信号设备的提示，确保行车安全。
2. 保持列车间距为了保证行车安全，列车间需要保持一定的距离。
列车间距的大小取决于列车行驶速度、铁路线路条件等因素。
在实际操作中，列车间距的大小需要根据实际情况进行调整。
3. 实施调度控制区间行车需要进行调度控制，确保列车按照规定路线和时刻行驶。
调度控制包括列车的出发、到达、停靠、开行等方面的安排和管理。
在调度控制中，需要考虑列车的数量、速度、车辆状态、设备状况等因素。
4. 加强安全管理区间行车需要加强安全管理，确保行车安全。
安全管理包括列车的检修和维护、设备的检查和维护、人员的培训和管理等方面的工作。
只有加强安全管理，才能确保区间行车的安全性和可靠性。
四、区间行车的实施步骤1. 制定区间行车计划制定区间行车计划是区间行车的第一步，需要根据列车运行需求和铁路线路条件，制定合理的区间行车计划。
在制定计划时，需要考虑列车的数量、速度、间隔时间、设备状况等因素。
区间控制方法总结

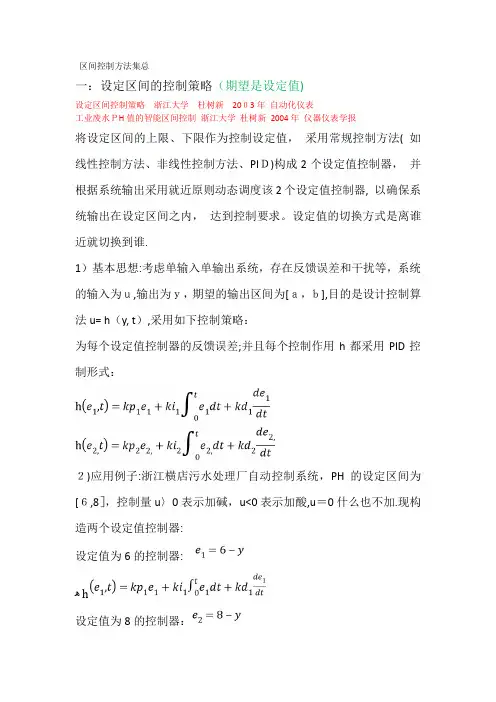

区间控制方法集总一：设定区间的控制策略（期望是设定值)设定区间控制策略浙江大学杜树新20０3年自动化仪表工业废水ＰH值的智能区间控制浙江大学杜树新2004年仪器仪表学报将设定区间的上限、下限作为控制设定值，采用常规控制方法( 如线性控制方法、非线性控制方法、PIＤ)构成2个设定值控制器，并根据系统输出采用就近原则动态调度该2个设定值控制器, 以确保系统输出在设定区间之内，达到控制要求。
设定值的切换方式是离谁近就切换到谁.1）基本思想:考虑单输入单输出系统，存在反馈误差和干扰等，系统的输入为ｕ,输出为ｙ，期望的输出区间为[ａ，ｂ],目的是设计控制算法u= h（y, t）,采用如下控制策略：为每个设定值控制器的反馈误差;并且每个控制作用h都采用PID控制形式：２)应用例子:浙江横店污水处理厂自动控制系统，PH的设定区间为[６,8］，控制量u〉0表示加碱，u<0表示加酸,u＝0什么也不加.现构造两个设定值控制器:设定值为6的控制器:ﻫh设定值为8的控制器：所以区间控制策略为：控制器采取就近原则这样就构造出了四个ＰＨ时限酸限开阀、酸限关阀、碱限开阀、碱限关阀。
通过设定值控制和设定区间控制的对比我们发现污水区间控制方法在耗药方面要明显优越于常规控制方法且控制精度满足要求二、区间预测控制1、状态反馈区间预测控制算法（期望是设定值）．区域预测控制及其在联合站油水分离中的应用大庆石油学院孙玉华邓凡良1998年乙烯精馏塔软仪表与先进控制工程实践罗雄麟左信陈常恒２002年化工自动化及仪表约束控制偏差处理及其在精馏塔预测控制中的应用中石油大学罗雄麟左信陈常恒等2002年化工自动化与仪表该算法的前提是系统模型用状态空间模型表示，表示如下状态反馈的最优控制作用为：为了消除这种震荡现象，选取预测误差区域时，以测量值与给定值的接近程度为依据，与所给定的区间进行比较,得到一种区间预测控制算法为:上述算法的改进的目的是为了避免最优控制作用产生震荡现象。
区间行车控制技术
令下达和信息交互。
列车通信网络还可以支持视频传 输、语音通话等功能，为列车的 安全运行提供全面的信息支持。
列车自动驾驶技术
列车自动驾驶技术是实现区间行车控制的重要手段，它能够提高列车的运行效率和安全性。
列车自动驾驶技术通过接收地面设备和信号指令，自动控制列车的启动、加速、减速和制动 等操作，实现列车的自动驾驶。
编程语言
采用可靠的编程语言和开发工具，如C、Python等， 进行系统软件开发。
软件架构
采用合理的软件架构，确保软件易于维护、扩展和升 级。
系统安全与可靠性
冗余设计
关键部分应采用冗余设计， 提高系统可靠性。
故障检测与诊断
具备故障检测与诊断功能， 能够及时发现并处理故障。
数据备份与恢复
建立完善的数据备份与恢 复机制，确保数据安全。
上海地铁10号线案例
总结词
自动化程度高
详细描述
上海地铁10号线采用了基于通信的列车控制系统（CBTC），实现了列车的自动 驾驶和自动防护功能。该系统通过精确的列车定位和实时通信，确保列车在区 间内的安全运行，减少了人工操作的失误和误差。
广州地铁APM线案例
总结词
高精度定位系统
详细描述
广州地铁APM线采用了基于卫星定位的列车控制系统，实现了列车的高精度定位。该系统通过接收卫 星信号，实时监测列车的位置和速度，提高了区间行车的控制精度和安全性。同时，该系统还具有自 动化程度高、运行稳定可靠等优点。
成熟阶段
现代的区间行车控制技术已经相当成熟，能够实现列车安 全、高效、有序的运行，并且不断有新的技术和系统出现， 推动区间行车控制技术的进一步发展。
区间行车控制技术的应用场景
城市轨道交通
磁悬浮列车
列车通信网络还可以支持视频传 输、语音通话等功能，为列车的 安全运行提供全面的信息支持。
列车自动驾驶技术
列车自动驾驶技术是实现区间行车控制的重要手段，它能够提高列车的运行效率和安全性。
列车自动驾驶技术通过接收地面设备和信号指令，自动控制列车的启动、加速、减速和制动 等操作，实现列车的自动驾驶。
编程语言
采用可靠的编程语言和开发工具，如C、Python等， 进行系统软件开发。
软件架构
采用合理的软件架构，确保软件易于维护、扩展和升 级。
系统安全与可靠性
冗余设计
关键部分应采用冗余设计， 提高系统可靠性。
故障检测与诊断
具备故障检测与诊断功能， 能够及时发现并处理故障。
数据备份与恢复
建立完善的数据备份与恢 复机制，确保数据安全。
上海地铁10号线案例
总结词
自动化程度高
详细描述
上海地铁10号线采用了基于通信的列车控制系统（CBTC），实现了列车的自动 驾驶和自动防护功能。该系统通过精确的列车定位和实时通信，确保列车在区 间内的安全运行，减少了人工操作的失误和误差。
广州地铁APM线案例
总结词
高精度定位系统
详细描述
广州地铁APM线采用了基于卫星定位的列车控制系统，实现了列车的高精度定位。该系统通过接收卫 星信号，实时监测列车的位置和速度，提高了区间行车的控制精度和安全性。同时，该系统还具有自 动化程度高、运行稳定可靠等优点。
成熟阶段
现代的区间行车控制技术已经相当成熟，能够实现列车安 全、高效、有序的运行，并且不断有新的技术和系统出现， 推动区间行车控制技术的进一步发展。
区间行车控制技术的应用场景
城市轨道交通
磁悬浮列车
区间控制 区间闭塞的概念及发展
28
移动自动闭塞：
自动闭塞
定义：区间不是固定的划分为若干个闭塞分区，而是利用 先进的无线定位技术、无线通信技术和自动控制技术，使 前后列车自动保持一定的（合适）间隔。
特点：
追踪目标点不固定 制动点不固定 空间间隔长度不固定
优点：追踪运行间隔更小，行车密度更大，通过能力更强。
29
结束
30
1.1 列车安全运行与闭塞
闭塞分区的长度依据给定的线路参数、列车参数等确定，在 进行牵引力计算后得出结果，其长度一般不相等。这类系统 称为固定自动闭塞系统（fixed autoblock system, FAS）， 闭塞分区的长度在进行设计和施工决定后就不再改变，成为 固定的闭塞分区。
图１-１ 固定闭塞系统信号分布示意图

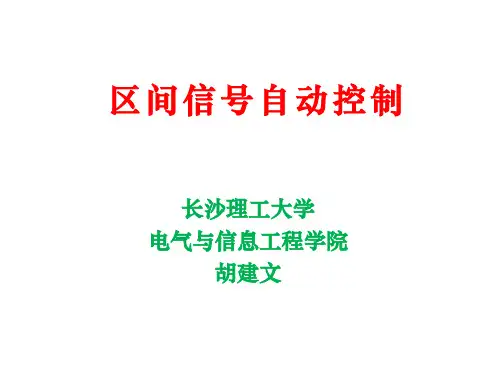

区间信号自动控制
长沙理工大学 电气与信息工程学院
胡建文
第1章 区间闭塞的概念及发展
重点： 1.区间、闭塞等的概念。 2.闭塞的分类
1.1 列车安全运行与闭塞
列车安全运行方法
骑马作为列车先导 导运人员 横木式带灯光的信号机 电报机 电话 电气路牌机 电气路签机 半自动闭塞 自动闭塞 移动闭塞
3
1.1 列车安全运行与闭塞 区间的概念
12
甲站
甲 站
甲站
1.2 闭塞的概念及分类
乙站
t
t
乙站
丙
站
时间间隔法
空间间隔法 （区间）
乙站
空间间隔法 （闭塞分区）
13
1.2 闭塞的概念及分类
人工闭塞
站间闭塞
半自动闭塞
空间间隔闭塞 自动闭塞
站间自动闭塞 固定自动闭塞 准移动自动闭塞 移动自动闭塞
14
站间闭塞
移动自动闭塞：
自动闭塞
定义：区间不是固定的划分为若干个闭塞分区，而是利用 先进的无线定位技术、无线通信技术和自动控制技术，使 前后列车自动保持一定的（合适）间隔。
特点：
追踪目标点不固定 制动点不固定 空间间隔长度不固定
优点：追踪运行间隔更小，行车密度更大，通过能力更强。
29
结束
30
1.1 列车安全运行与闭塞
闭塞分区的长度依据给定的线路参数、列车参数等确定，在 进行牵引力计算后得出结果，其长度一般不相等。这类系统 称为固定自动闭塞系统（fixed autoblock system, FAS）， 闭塞分区的长度在进行设计和施工决定后就不再改变，成为 固定的闭塞分区。
图１-１ 固定闭塞系统信号分布示意图
区间信号自动控制
长沙理工大学 电气与信息工程学院
胡建文
第1章 区间闭塞的概念及发展
重点： 1.区间、闭塞等的概念。 2.闭塞的分类
1.1 列车安全运行与闭塞
列车安全运行方法
骑马作为列车先导 导运人员 横木式带灯光的信号机 电报机 电话 电气路牌机 电气路签机 半自动闭塞 自动闭塞 移动闭塞
3
1.1 列车安全运行与闭塞 区间的概念
12
甲站
甲 站
甲站
1.2 闭塞的概念及分类
乙站
t
t
乙站
丙
站
时间间隔法
空间间隔法 （区间）
乙站
空间间隔法 （闭塞分区）
13
1.2 闭塞的概念及分类
人工闭塞
站间闭塞
半自动闭塞
空间间隔闭塞 自动闭塞
站间自动闭塞 固定自动闭塞 准移动自动闭塞 移动自动闭塞
14
站间闭塞

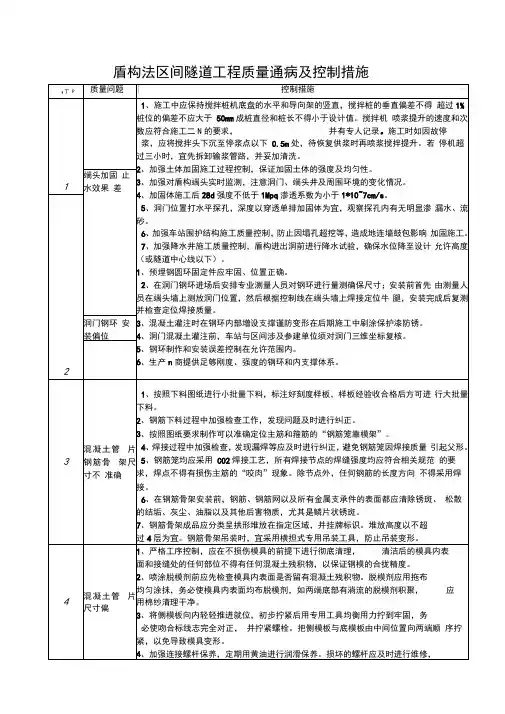

盾构法区间隧道工程质量通病及控制措施
时整改，保证粘贴厚度均匀。并做好管片成品在运输、吊装过程中的保护，避免 人为造成的管片传力衬垫及止水条脱落、污染。
5、合理调整隧道管片排序，优先使用曲线环管片来调整盾构姿态。
12
成型隧道 椭圆度超 标
1、缓和曲线上盾构管片的排版：设计排版时，可根据缓和曲线的偏转角来计算 所需楔形环的数量n,然后通过其长度求得的总环数来算出所需的标准环数目； 竖曲线上盾构环的排版：竖曲线上所需标准环与楔形环的比例悬殊，在有竖曲线
4、为保证成型后管片外观质量，振捣之后应进行两道收面。管片外弧收面，序 应由熟练的抹面，实施操作。
5、管片混凝土振捣结束后静养2〜3小时，再实施蒸汽养护。应采取措施控制管 片核心部位与外侧的温度差，蒸汽养护分为升温、恒温、降温三个阶段，混凝土 构件升、降温速度/、宜过快，过快容易产生裂纹。
6、管片蒸汽养护的最高温度宜控制在55 c〜60c范围内，最高温度不得超过
1、按照下料图纸进行小批量下料，标注好刻度样板，样板经验收合格后方可进 行大批量下料。
2、钢筋下料过程中加强检查工作，发现问题及时进行纠正。
3、按照图纸要求制作可以准确定位主筋和箍筋的“钢筋笼靠模架”。
4、焊接过程中加强检查，发现漏焊等应及时进行纠正，避免钢筋笼因焊接质量 引起父形。
5、钢筋笼均应采用CO2焊接工艺，所有焊接节点的焊缝强度均应符合相关规范 的要求，焊点不得有损伤主筋的“咬肉”现象。除节点外，任何钢筋的长度方向 不得采用焊接。
1mrm,平衡盾构背土时的地层沉降量。 同时严格控制与切口平衡压力有关的施工
参数，防止过量超挖、欠挖。
6、应掌握推进速度与进士量的关系，严格控制出土量，控制正面土体的流失， 在管片拼装完成后及时复紧螺栓，管片脱出盾尾后用风动扳手复紧螺栓。
5、合理调整隧道管片排序，优先使用曲线环管片来调整盾构姿态。
12
成型隧道 椭圆度超 标
1、缓和曲线上盾构管片的排版：设计排版时，可根据缓和曲线的偏转角来计算 所需楔形环的数量n,然后通过其长度求得的总环数来算出所需的标准环数目； 竖曲线上盾构环的排版：竖曲线上所需标准环与楔形环的比例悬殊，在有竖曲线
4、为保证成型后管片外观质量，振捣之后应进行两道收面。管片外弧收面，序 应由熟练的抹面，实施操作。
5、管片混凝土振捣结束后静养2〜3小时，再实施蒸汽养护。应采取措施控制管 片核心部位与外侧的温度差，蒸汽养护分为升温、恒温、降温三个阶段，混凝土 构件升、降温速度/、宜过快，过快容易产生裂纹。
6、管片蒸汽养护的最高温度宜控制在55 c〜60c范围内，最高温度不得超过
1、按照下料图纸进行小批量下料，标注好刻度样板，样板经验收合格后方可进 行大批量下料。
2、钢筋下料过程中加强检查工作，发现问题及时进行纠正。
3、按照图纸要求制作可以准确定位主筋和箍筋的“钢筋笼靠模架”。
4、焊接过程中加强检查，发现漏焊等应及时进行纠正，避免钢筋笼因焊接质量 引起父形。
5、钢筋笼均应采用CO2焊接工艺，所有焊接节点的焊缝强度均应符合相关规范 的要求，焊点不得有损伤主筋的“咬肉”现象。除节点外，任何钢筋的长度方向 不得采用焊接。
1mrm,平衡盾构背土时的地层沉降量。 同时严格控制与切口平衡压力有关的施工
参数，防止过量超挖、欠挖。
6、应掌握推进速度与进士量的关系，严格控制出土量，控制正面土体的流失， 在管片拼装完成后及时复紧螺栓，管片脱出盾尾后用风动扳手复紧螺栓。

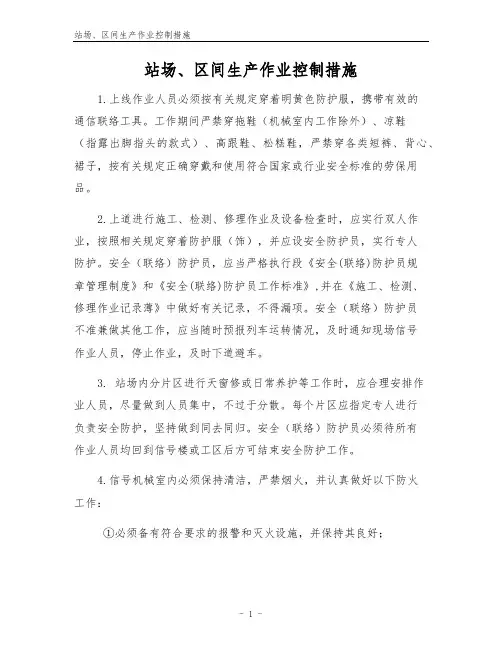

站场、区间生产作业控制措施
站场、区间生产作业控制措施1.上线作业人员必须按有关规定穿着明黄色防护服，携带有效的通信联络工具。
工作期间严禁穿拖鞋（机械室内工作除外）、凉鞋（指露出脚指头的款式）、高跟鞋、松糕鞋，严禁穿各类短裤、背心、裙子，按有关规定正确穿戴和使用符合国家或行业安全标准的劳保用品。
2.上道进行施工、检测、修理作业及设备检查时，应实行双人作业，按照相关规定穿着防护服（饰），并应设安全防护员，实行专人防护。
安全（联络）防护员，应当严格执行段《安全(联络)防护员规章管理制度》和《安全(联络)防护员工作标准》,并在《施工、检测、修理作业记录薄》中做好有关记录，不得漏项。
安全（联络）防护员不准兼做其他工作，应当随时预报列车运转情况，及时通知现场信号作业人员，停止作业，及时下道避车。
3. 站场内分片区进行天窗修或日常养护等工作时，应合理安排作业人员，尽量做到人员集中，不过于分散。
每个片区应指定专人进行负责安全防护，坚持做到同去同归。
安全（联络）防护员必须待所有作业人员均回到信号楼或工区后方可结束安全防护工作。
4.信号机械室内必须保持清洁，严禁烟火，并认真做好以下防火工作：①必须备有符合要求的报警和灭火设施，并保持其良好；②电缆进出口应采用防火材料封堵，电力电缆不得与信号电缆同沟敷设；③必须按日常养护周期巡视信号设备，发现温升异常须快速进行处理；④室内不得存放易燃易爆物品;⑤严禁用汽油、酒精等擦拭设备的电气接点。
并不得用易燃油擦洗地面和设备。
5.使用的梯子、马凳应牢固，无破损，摆放平稳，使用时须注意安全，防止摔倒；使用梯子进行高空作业（离地面高于2米）时，禁止上、下同时作业，并设专人进行安全防护。
6.怀南驼峰场使用叉车或其他非机动车辆运输材料、工具、设备过道时，必须指定专人与驼峰楼值班员联系要点，并负责安全防护。
7.穿越隧道必须携带照明工具，无照明工具禁止穿越隧道，在隧道内行走应顺隧道两侧行走，禁止走道心和枕木头；列车通过隧道、桥梁时，应当及时到避车洞（台）避车。
区间信号自动控制-4.2
衰耗盘
接收器 XG XGH GJ2
ZPW-2000A型无绝缘轨道电路移频自动闭塞
序号 1 2 3 4 5 6 7
设备
发送器 模拟网络盒 衰耗盒 接收器 无绝缘移频自动
型号
ZPW· F ZPW· PML1 ZPW· PS1 ZPW· J ZPW· G-2000A
序号 8 9 10 11 12 13 14
ZPW-2000A型无绝缘轨道电路移频自动闭塞
室外设备
5.传输电缆 采用SPT型铁路信号数字电缆，线径为Φ1.0mm，总长10km 6.引接线 采用3700mm、2000mm钢包铜引接线各两根构成。用于调谐单元、 空芯线圈、机械绝缘节空芯线圈等设备与钢轨间的连接。 7.扼流变压器 电力牵引区段，在每一个轨道电路区段起平衡一次牵引电流，也用作 轨道电路与贯通地线及架空回流线的连接。站内区段，采用带适配器的扼 流变压器。
2600－2 2598.7 Hz
ZPW-2000A型无绝缘轨道电路移频自动闭塞
3 接收器
轨道电路调整状态下：主轨道接收电压不小于240mV;主轨道继电器电 压不小于20V（1700Ω负载，无并机接入状态下）;小轨道接收电压不小 于33mV;小轨道继电器或执行条件电压不小于20V（1700Ω负载，无并 机接入状态下）。
1700Hz 2000Hz 2300Hz 2600Hz
ZPW-2000A型无绝缘轨道电路移频自动闭塞
6 系统冗余方式
发送器采用N+1冗余，实行故障检测转换。 接收器采用成对双机并联运用。
ZPW-2000A型无绝缘轨道电路移频自动闭塞
系统基本工作原理
列车运行方向 ： X 行
机车显示：L 地面显示：L 5G 1700-1 11.4Hz
区间信号自动控制

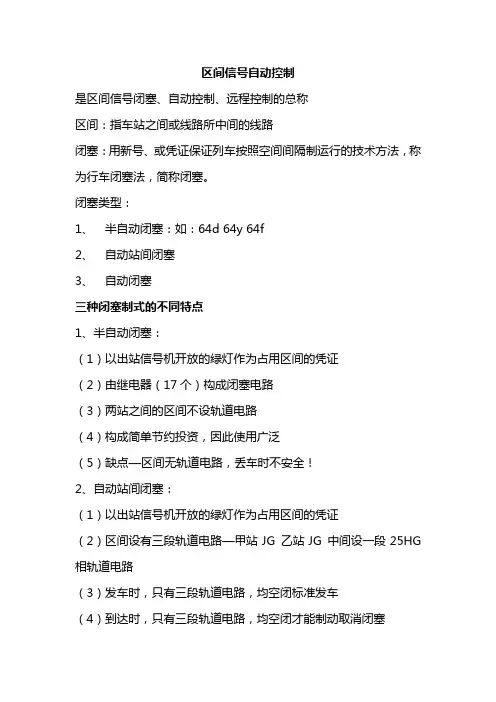

区间信号自动控制是区间信号闭塞、自动控制、远程控制的总称区间：指车站之间或线路所中间的线路闭塞：用新号、或凭证保证列车按照空间间隔制运行的技术方法，称为行车闭塞法，简称闭塞。
闭塞类型：1、半自动闭塞：如：64d 64y 64f2、自动站间闭塞3、自动闭塞三种闭塞制式的不同特点1、半自动闭塞：（1）以出站信号机开放的绿灯作为占用区间的凭证（2）由继电器（17个）构成闭塞电路（3）两站之间的区间不设轨道电路（4）构成简单节约投资，因此使用广泛（5）缺点—区间无轨道电路，丢车时不安全！2、自动站间闭塞：（1）以出站信号机开放的绿灯作为占用区间的凭证（2）区间设有三段轨道电路—甲站JG 乙站JG 中间设一段25HG 相轨道电路（3）发车时，只有三段轨道电路，均空闭标准发车（4）到达时，只有三段轨道电路，均空闭才能制动取消闭塞（5）区间也可不设轨道电路采用机轴方式-既机轴自动站间闭塞3、自动闭塞：（1）不需要办理闭塞手续，只须确认，空闭即可办理区间发车进路（2）区间不再是一个比赛对象，而分为若干个闭塞分区，每个闭塞分区的入口处均设有通过信号机对该闭塞分区进行防护（3）每个闭塞分区均设有轨道电路（有绝缘、无绝缘）通过轨道作用实现自动闭塞，不需认为参与（4）好处，增强区通过能力，下率高，缺点：投资大第一章：半自动闭塞与自动站间闭塞第一节：概念半自动闭塞的基本概念：1）由人工办理闭塞手续2）由人工办理进站→开放出站信号机3）由列车关闭出站信号机，并使闭塞机转入闭塞状态半自动闭塞作用：1）甲→乙发车，区间空闲→站同意→才能开放出站信号机2）行车由甲站出发→闭塞机转入比赛状态3）列车到达乙站：车站值班员确认列车完整到达办理到达复员后，区间才能解除闭塞。
半自动闭塞特点：P4（1）（3）（4）2)采用三个不同极性脉冲构成允许发车信号甲站乙站田正极性脉冲自动回执信号曰同意接车信号KTJ↑田开通继电器半自动闭塞的技术要求：一、保证行车安全方面：①区间空闭②发车站发出请求发车信号1）出站信号机开放条件③收到自动回执信号④收到街车站同意接车信号KTJ↑→接通11线→构成电气集中开放信号条件2）当列车出发进入发车站轨道电路后，两站闭塞机构处于闭塞状态（BSJ↓）3）当列车到达街车站，进入并出清轨道电路区段，机车进路解锁并办理到达复员后，才能使双方的闭塞机复原（BSJ↑）4）闭塞机处于比赛时（BSJ↓）在接车站未办理到达复原或事故复原前，当发生错误，办理及故障时均不能使用闭塞机复原，更不能使发车站闭塞机开通。
区间信号自动控制-6

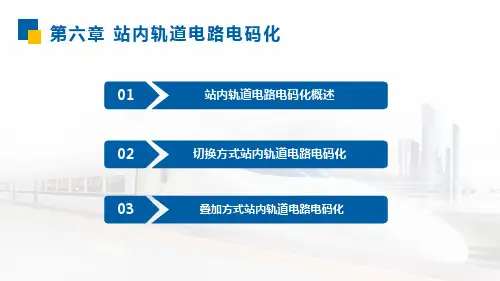

02
