中国移动浙江公司移动室外UPS技术规范

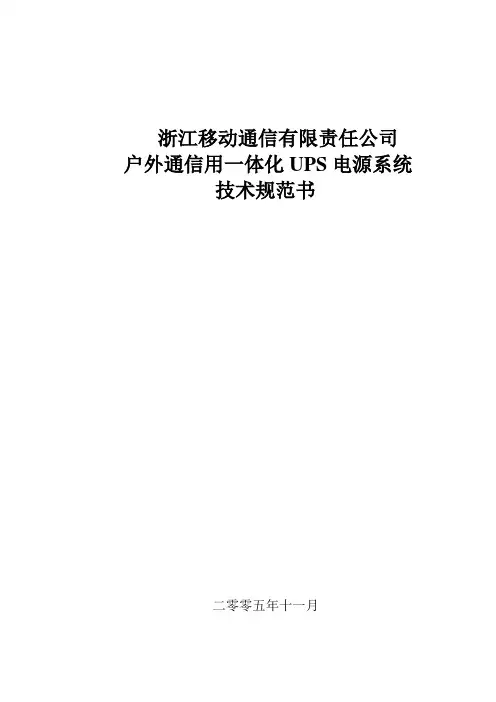

浙江移动通信有限责任公司户外通信用一体化UPS电源系统技术规范书

二零零五年十一月

一、概述

(1) 本文件为浙江移动户外通信用一体化UPS电源系统设备招标文件的技术规范书。

(2) 本技术规范书的编制依据是根据中国信息产业部“通信局(站)电源系统的总技术要求”等有关规定编制。

(3) 参与选型及报价的设备必须符合本技术规范书的要求，如相关要求低于本技术规范书的要求应论述其理由。

(4) 设备必须具有入网证，并能提供设备技术数据和电原理图及安装图。

(5) 本技术的解释权属于浙江移动通信有限责任公司。

二、范围

本技术规范规定了户外通信用一体化不间断电源——UPS的技术要求、标志、包装、运输存储。

本技术规范适用于各类户外干放、直放站、微蜂窝等通信用静止型不间断电源。

三、定义

户外通信用一体化UPS电源系统在构成上，主要有五部分组成，包括户外专用UPS主机、蓄电池组、输入输出配电、防雷保护和一体化户外机柜。几部分相互配合，实现在市电正常时使用市电能量向通信设备提供纯净稳压的交流电，市电故障时使用蓄电池能量向通信设备提供纯净稳压的交流电。各部分可集成安装在一体化机柜内或蓄电池组独立安装。

参与报价设备厂家需详列一体化电源柜体尺寸、质量，电池柜尺寸、质量以及各组成部分主要技术指标。

四、一体化户外机柜技术要求

1、柜体采用热镀锌钢板、需防锈处理，表面喷塑。满足室外安装和室外工作的防雨、防尘、

防潮、防盗要求，外观美观。

2、防护等级：IP55。

3、温度范围：-25℃~+55℃。

4、湿度范围：5%~95%。

5、挡阳棚要求：能够挡住30度角的太阳光。

6、安装/维护方便：提供多种可选安装配件，可以满足抱大杆、抱小杆、壁挂和落地等多

种安装要求。

7、振动运输实验:按照GB/T14715－93中5.3.2条

高低温储存实验:贮存条件：YD/T1059-200

测试标准：YD/T1059-2000

8、内部合理布局，可满足UPS立式、卧式等各种安装方式。电池仓外置时，其电池仓柜体

需满足上述要求。

9、机柜应具有良好的散热装置，在太阳暴晒环境下，柜内温度不高于40℃。

四、UPS技术要求

1 容量系列

单相输入单相输出设备容量系列（VA）：300、500、1000、2000。

工作模式：

300W、500W系列：后备式（含参数调压器）；

1000W、2000W系列：有旁路的单一在线式不间断供电系统。

2 主要要求

2.1 环境条件

2.1.1 正常使用条件

环境温度：5℃~40℃；相对湿度≤93℃{(40±2) ℃，无凝露}

海拔高度应不超过1000m；若超过1000m时应按GB/T3859.2规定降容处理。

2.1.2 贮存运输环境及机械条件

温度：-25℃~+55℃（不含电池）

振动、冲击条件应符合GB/T 14715—93中5.3.2规定。

2.2 外观与结构

2.2.1 机箱镀层牢固，漆面匀称，无剥落、锈蚀及裂痕等现象。

2.2.2 机箱表面平整，所有标牌、标记、文字符号应清晰、正确、整齐。

2.2.3 各种开关便于操作，灵活可靠。

2.3 电气性能

（1）输入电压：220VAC；在可变范围（+25% ，-25%）内满载工作，在（120VAC，160VAC）范围内随线性递减，电压低于120VAC时能半载工作。

（2）过压保护点：310v（回差20v）。

（3）输入功率因素：>0.96。

（4）输入电流谐波成分：<25%（3~39次THDA）。

（5）输入频率：50Hz±4%。

（6）频率跟踪范围：50Hz±4%可调。

（7）频率跟踪速率：≤1Hz/s。

（8）输出电压稳压精度：±2%。

（9）旁路频率在50Hz10％范围内时，输出跟踪旁路频率，相位差小于3度；

电池工作时，输出频率固定为50Hz≤0.2％。

（10）输出波形失真度：≤3%（线性负载）；5%（非线性负载）。

（11）输出电压不平衡度：≤5%。

（12）动态电压瞬变范围：±5%。

（13）瞬变响应恢复时间：≤60ms。

（14）市电电池切换时间：<4ms。

（15）旁路逆变切换时间：<4ms。

（16）电源效率：≥87%（满载）。

（17）输出功率因素：0.7。

（18）输出电流峰值系数：≥ 3:1。

（19）过载能力：3min（102~125%）；10s（125~150%）；200ms（大于150%）。

（20）噪声（1m）：<50dB(A)。

2.4 电磁兼容限值

2.4.1 传导干扰

在150kHz～30MHz频段内，系统电源线上的传导干扰电平应符合YD/T983—1998中5.1表2中规定的限值。

2.4.2在30～1000MHz频段内系统的电磁辐射干扰电压电平应符合YD/T983—1998中5.2表4中规定的限值。

2.4.3抗干扰性能要求

应符合YD/T983—1998中7.3表9和续表9中规定的判断准则。

2.5 保护功能

2.5.1 输出短路保护：

输出负载短路时，UPS应立即自动关闭输出，同时发出声光告警。

2.5.2 输出过载保护：

输出负载超过UPS额定负载时，应发出声光告警；超出过载能力时，应转旁路供电。

2.5.3 过温度保护：

UPS机内运行温度过高时，发出声光告警并自动转为旁路供电。

2.5.4 电池电压低保护：

当UPS在电池逆变工作方式时，电池电压降至保护点时发出声光告警，停止供电。

在按长时间后备放电时间配置电池（即需扩充充电器或独立外置充电器）的情况下，UPS也应当具备低电压保护功能。

2.5.5 输出过欠压保护：

UPS输出电压超过设定过、欠电压值时，发出声光告警并转为旁路供电。

2.5.6 抗雷击浪涌能力：

UPS应具有防雷装置，能承受模拟雷击电压波形10/350μS，幅值为5KV的冲击5次，模拟雷击电流波形8/20μS，幅值为20KA的冲击5次，每次冲击间隔为1min，设备仍能正常工作。

2.6 遥测、遥信性能

2.6.1 UPS应具备RS232或者RS485/422标准通信接口，并提供与通信接口配套使用的通信线缆和各种告警信号输出端子。另外，系统能提供若干路干接点输出，便于监控接入。

2.6.2 遥测：

输入电压、直流输入电压、输出电压、输出电流、输出频率、标示蓄电池电压（可
