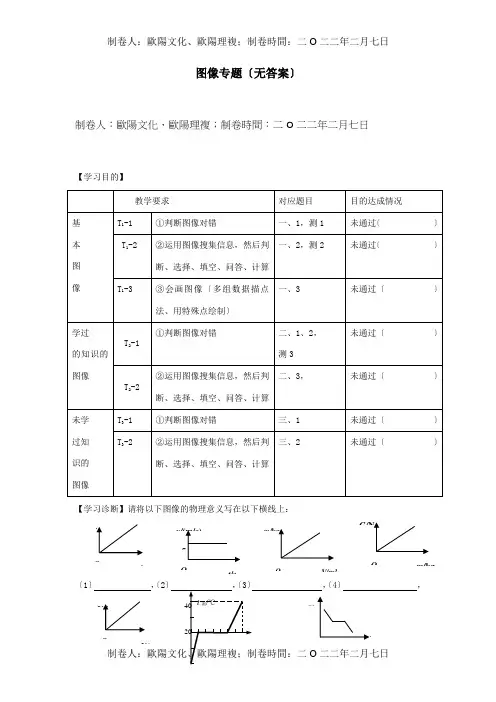

图像题练习1、下列物理图像中，反映物理量之间关系正确的是
2、为了探究小球自由下落时的运动，某物理实验小组的同学用照相机每隔相等的时间自动拍照一次，拍下小球下落时的运动状态，如图所示。
（1）可以看出小球在做________直线运动（选填“匀速”或“变速”），其理由是__________。（2）图中四个速度随时间的关系图象，能反映出该小球下落运动的是__________ 。（选填图中的选项字母）
3、甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图像如图所示，由图像可知：运动速度相同的小车是＿＿＿＿＿＿和＿＿＿＿＿＿；经过5s，跑在最前面的小车是＿＿＿＿＿＿。
4、甲、乙两种物质，它们的质量跟体积关系如图所示，则ρ甲＿＿ρ乙 (选填“>”、“<”或“=”)，其中乙物质可能是___________。
5、在探究“固体熔化时温度的变化规律”实验中，某实验小组的同学根据测得的数据绘制了如图9所示的图象。
(1)由图象可看出该物质的熔点是____℃，在第2min末该物质处于________（选填“固态”、“液态”或“固液共存状态”）。
（2）该物质熔化过程的特点是不断吸热，温度_____，内能增大。
（3）比较图中ＡＢ段和ＣＤ段可知，如果升高相同的温度，____段吸收的热量较多。
6、水具有反常膨胀的特性。图11所示为水的密度在0℃～10℃范围内随温度变化的曲线。根据图象可知，温度等于______℃时，水的密度最大；在0℃～4℃范围内，水具有（填“热胀冷缩”或“热缩冷胀”）的性质。
第8题图
7、实验测得小灯泡L、定值电阻R的电流与两端电压的关系如图16所示。若将它们并联后接入1.5V 的电源，则通过电源的电流是 A；若将它们串联后接入4.0V的电源，则小灯泡消耗的电功率是 W。
8、如图所示是标有“2.5V”字样的小灯泡L的电阻随它两端电压变化的图象。将小灯泡L和电阻R接入图所示的电路中，电源电压为6V。当开关S断开时，小灯泡的阻值为Ω；当开关S闭合时，小灯泡恰能正常发光，则电阻R消耗的功率为 W。
9、甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图3所示，图4中能正确反映两人运动距离与时间关系的是
10、甲、乙两同学在同一地点沿平直路面同向步行，他们运动的路程随时间变化的规律如图所示，下面说法中错误的是（）
A．前4min乙同学速度比甲同学速度大
B．甲同学做匀速直线运动的速度是0．5m／s
C．乙同学第4min后仍做匀速直线运动
D．甲、乙同学相遇时距起点240m
11、砌墙时，随着墙体高度的增加，地基受到的压力会逐渐增大。下图像中，能正确描述砌墙时地基受到的压强与压力大小关系的是：（）
12、某学生做以下实验：先在一只玻璃水槽中注入一定量的水，后将盛有小石子的塑料小船放入水里（如图），测得船底到液面的距离为h；再每隔一定时间向水里加食盐并搅动，直至水中食盐剩余。在他所绘制的吃水线至船底距离h随加盐量而变化的图象中正确的是（）
13、去年五一，吴力在父母的协助下，从早上8:00开始每隔半小时分别对株洲市文化园的气温和园内人工湖的水温进行了测量，图3是他根据记录的数据绘成温度t1随时间t2变化的图线。据图可以判断
A. 实线是水温图线，虚线是气温图线，因为水的比热容较大
B. 实线是水温图线，虚线是气温图线，因为水的比热容较小
C. 实线是气温图线，虚线是水温图线，因为水的比热容较大
D. 实线是气温图线，虚线是水温图线，因为水的比热容较小
14、两定值电阻甲、乙中的电流与电压关系如图所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是（）
A．甲的电阻值大于乙的电阻值
B．甲的电压大于乙的电压
C．甲消耗的电功率大于乙消耗的电功率
D．甲的电流等于乙的电流
15、下列图像能正确反映研究水沸腾过程温度随时间变化关系的是
16、如图甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图像。下列说法正确的是
A．木块两次受到的拉力和摩擦力均相等 B．木块第1次受到的拉力较大
C．木块两次的动能一样多D．两次拉力对木块做的功一样多17、将一半径为R的实心金属球，用细线拉着，匀速缓慢地放入水深为2R的盛水容器中，直至容器底部，水未溢出。下图能反映金属球从水面刚接触处开始至容器底部过程中，所受浮力的大小F 与金属球浸入水中深度h的关系的是( )
18、如图是甲、乙两种液体内部的压强与深度关系的图象。设液体甲的密度为、液体乙的密度
为，则、的关系是
A.=
B.＞
C.＜
D.无法确定
19、两定值电阻甲、乙中的电流与电压关系如下左图所示，现将甲和乙并联后接在电压为3V的电源两端，下列分折正确的是( )
A．乙消耗的电功率为0．9 W B．甲消耗的电功率为0．45W
C．甲中的电流小于乙中的电流 D．甲的电阻值大于乙的电阻值
20题图 21题图
20、标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如上图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为
A．24Ω 0.67W B．20Ω 0.8W
C．24Ω 0.96W D．20Ω 0.67W
21、如上图所示是电阻甲和乙的U-I图像，下列说法中正确的是
A．电阻甲和乙都是阻值不变的电阻 B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
22、质量相同的甲、乙两小车同时同地做匀速直线运动，
它们运动的s-t图像如图所示。由图像可知，甲小车（）
A 具有的惯性大
