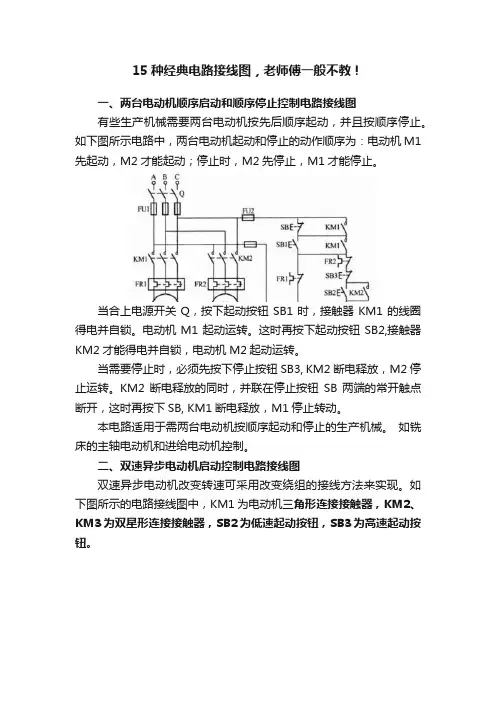

15种经典电路接线图，老师傅一般不教！一、两台电动机顺序启动和顺序停止控制电路接线图有些生产机械需要两台电动机按先后顺序起动，并且按顺序停止。
如下图所示电路中，两台电动机起动和停止的动作顺序为：电动机M1先起动，M2才能起动；停止时，M2先停止，M1才能停止。
当合上电源开关Q，按下起动按钮SB1时，接触器KM1的线圈得电并自锁。
电动机M1起动运转。
这时再按下起动按钮SB2,接触器KM2才能得电并自锁，电动机M2起动运转。
当需要停止时，必须先按下停止按钮SB3, KM2断电释放，M2停止运转。
KM2断电释放的同时，并联在停止按钮SB两端的常开触点断开，这时再按下SB, KM1断电释放，M1停止转动。
本电路适用于需两台电动机按顺序起动和停止的生产机械。
如铣床的主轴电动机和进给电动机控制。
二、双速异步电动机启动控制电路接线图双速异步电动机改变转速可采用改变绕组的接线方法来实现。
如下图所示的电路接线图中，KM1为电动机三角形连接接触器，KM2、KM3为双星形连接接触器，SB2为低速起动按钮，SB3为高速起动按钮。
合上电源开关Q，按下起动按钮SB2,接通接触器线圈KM1电源，同时切断接触器KM2、KM3的电源，接触器KM1得电并自锁，使电动机定子绕组接成三角形，按低速起动运转。
如需电动机高速运转，可按下按钮SB3, KM1的线圈断电释放，主触点断开，自锁触点断开，互锁触点闭合。
当SB3按到底时，SB3的常开触点闭合，接触器KM2、KM3线圈同时得电，经KM2、KM3常开触点串联组成的自锁电路自锁，KM2、KM3主触点闭合，将电动机定子绕组接成双星形，以髙速度运转。
本电路可直接按下SB3,使定子绕组接成双星形，以高速度运转。
按下SB1电动机停止旋转。
三、绕线转子异步电动机转子串联电阻启动控制电路如下图所示电路为按电流原则短接电动机转子启动电阻控制电路接线图。
它是运用电流继电器来检测电动机转子电流，根据电动机在起动过程中，转子电流变化来实现转子电阻的短接控制。
