超高层建筑给排水设计

前言

华源大厦位于广东省东莞市厚街镇107 国道边，地势较平坦，总建筑面积约124100m2，主楼高52 层，地面以上高度182.60m，地下室共二层，地下二层为六级人防掩蔽所，平时用作停车场，地下一层主要用作空调机房及水池，裙楼下半地下层用作车库，配电房。首层至六层为裙房，含大堂﹑厨房﹑餐厅﹑宴会厅﹑健身房﹑桑拿房﹑卡拉O K 包房﹑会议室等综合配套设施。主楼九至二十三层为办公用房，二十五至五十一层为酒店客房，五十二层为特色餐厅，其中二十四﹑三十九层为避难层及设备用房。

1、生活给水系统

1.1 ，室外给水系统

从107 国道市政给水管引入一根DN200 给水管，且在旁边嘉华酒店引入一根DN200 给水管形成两路供水。市政水压不低于0.20MPa，供水量可满足本工程要求。在本建筑周围设DN200 环状给水管，每隔100m 左右设一室外地上式消火栓，共设4 套，以供火灾时消防车取用。室外给水管采用球墨给水铸铁管，柔性胶圈接口。

1.2 ，室内给水系统

（1）室内生活、消防给水系统分开设置。

（2）生活给水系统采用并联与串联相结合的给水方式，共分为七个压力分区。一区：（直供区）：地下二层至半地下层，由市政管网直供。本区考虑生活水箱，消防水池、中餐厅厨房等用水。二区：首层至八层，由地下一层水泵房内的变频调速给水设备供给。本区考虑中餐包房、卡拉O K 房、桑拿等用水。三区：九层至二十层，由设在二十四房避难房的中间水箱供给，九、十层支管减压。本区考虑办公用水。四区：二十一层至二十九层，由屋顶水箱经减少阀减压后供给本区考虑部分办公及部分客房用水。五区：三十层至三十八层，由屋顶水箱经减压阀减压后供给。本区考虑部分客房用水。六区：三十九层至四十六层，由屋顶水箱直接供给。本区考虑部分客房用水。七区：四十七至五十二层，由屋顶水箱经变频调速给水设备加压后供给。本区考虑部分客房及顶层餐厅用水。

（3）地下一层生活水箱有效容积225m3，二十四层避难层中间水箱有效容积30m3，屋顶生活水箱有效容积80m3.

（4）给水深度处理为改善水质，市政自来水进入地下室先经过石英砂压力过滤器处理后进入生活用水箱，以去除自来水中的杂质。

（5）消毒设备选择为防止生活用水二次污染，采用H2000-30型高效复合二氧化氯发生器一台，用于生活给水消毒。

（6）管材及阀门生活给水管采用铜管，阀门采用铜闸阀及铜截止阀。

2、生活热水系统

热水系统的供应对象为各客房卫生间的洗浴热水、桑拿淋浴用水、办公部分及公共部分的卫生热水。为保证用水水压的稳定与平衡，热水系统的压力分区与冷水系统完全相同。为使每个压力分区的热水系统能自成系统地独立运行，水加热器按压力分区分组设置，在减压分区的水加热器前（冷水侧）设减压阀。所有压力分区的管网图式均为上行下给式机械全循环方式。水加热器的热媒采用蒸汽。

（1）耗热量计算

采用卫生器具和其热水用水量定额计算法计算。厨房用热水温度要求较高处，采用局部电加热。

同时使用系数取0.7，热水温度40°C，冷水计算温度10°C（地面水），浴缸1 小时用水

量按300 升计。

（2）管材及阀门

热水管采用铜管，阀门采用铜闸阀及铜截止阀。

（3）饮用水

酒店客房免费提供瓶装优质矿泉水，办公层提供桶装水。故本项目不做管道直饮水系统。

3、消火栓给水系统

室外消防管网采用低压制，呈环状设置，共设四个地上式室外消火栓。室内消防系统共设8套地上式水泵接合器，其中接消火栓系统6 套，接自动喷水系统2 套。室内消火栓系统用水量40l/s，火灾延续时间3 小时。室内消火栓给水管网成环状布置。竖向分为四个个区，每个区最低层消火栓口的静水压力不大于0.80MPa.消火栓口的出水压力大于0.50MPa 时，采用减压稳压消火栓。Ⅰ区：地下二层~ 八层Ⅱ区：九层~ 二十四层Ⅲ区：二十五层~ 三十七层Ⅳ区：四十层~五十二层Ⅰ、Ⅱ区为低区，设一组消防泵供水；Ⅲ、Ⅳ区高区，另设一组消防泵供水。Ⅰ、Ⅱ区和Ⅲ、Ⅳ区之间分别设置减压阀减压。

在地下一层设置消防水池。消防水池有效容积532m3，分为两格。在52 层屋顶设消防水箱，有效容积18m3.地下一层消防水泵房内设置消火栓加压泵，

高低区消防主泵均为三台，两用一备。发生火灾时先启动一台消防泵，当供水压力不能满足要求时再启动第二台消防泵。在屋顶设备房设消防专用气压供水设备，以保证最高几层消防管网的压力。各层消火栓设置保证防护面积内任何部位有两个消火栓的水枪充实水柱同时到达，充实水柱为13m.

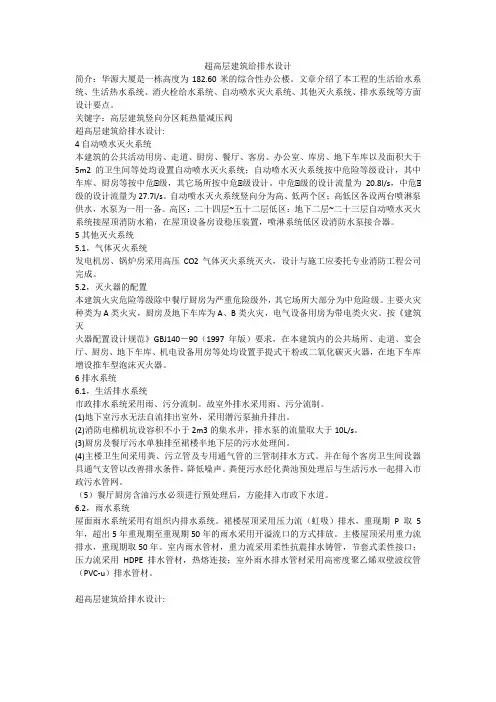

4、自动喷水灭火系统

本建筑的公共活动用房、走道、厨房、餐厅、客房、办公室、库房、地下车库以及面积大于5m2的卫生间等处均设置自动喷水灭火系统；自动喷水灭火系统按中危险等级设计，其中车库、厨房等按中危Ⅱ级，其它场所按中危Ⅰ级设计。中危Ⅰ级的设计流量为20.8l/s，中危Ⅱ级的设计流量为27.7l/s.自动喷水灭火系统竖向分为高、低两个区；高低区各设两台喷淋泵供水，水泵为一用一备。高区：二十四层~ 五十二层低区：地下二层~ 二十三层自动喷水灭火系统接屋顶消防水箱，在屋顶设备房设稳压装置，喷淋系统低区设消防水泵接合器。

5、其他灭火系统

5.1，气体灭火系统

发电机房、锅炉房采用高压CO2 气体灭火系统灭火，设计与施工应委托专业消防工程公司完成。

5.2，灭火器的配置

本建筑火灾危险等级除中餐厅厨房为严重危险级外，其它场所大部分为中危险级。主要火灾种类为A 类火灾，厨房及地下车库为A、B 类火灾，电气设备用房为带电类火灾。按《建筑灭

火器配置设计规范》GBJ140 － 90（1997 年版）要求，在本建筑内的公共场所、走道、宴会厅、厨房、地下车库、机电设备用房等处均设置手提式干粉或二氧化碳灭火器，在地下车库增设推车型泡沫灭火器。

6、排水系统

6.1，生活排水系统

市政排水系统采用雨、污分流制。故室外排水采用雨、污分流制。

（1）地下室污水无法自流排出室外，采用潜污泵抽升排出。

（2）消防电梯机坑设容积不小于2m3 的集水井，排水泵的流量取大于

10L/s.

（3）厨房及餐厅污水单独排至裙楼半地下层的污水处理间。
