cad画图练习题（打印版）### CAD画图练习题（打印版）#### 练习一：基础几何图形绘制目标：熟练掌握直线、圆、矩形等基本图形的绘制方法。

步骤：1. 打开CAD软件，新建一个绘图文件。

2. 使用直线命令绘制一个边长为100单位的正方形。

3. 在正方形内部绘制一个直径为50单位的圆。

4. 以正方形的中心为圆心，绘制一个半径为30单位的圆。

5. 完成图形后，使用尺寸标注命令标注出各个图形的尺寸。

#### 练习二：复杂几何图形绘制目标：掌握多边形、椭圆等复杂图形的绘制和尺寸标注。

步骤：1. 绘制一个边长为80单位的正六边形。

2. 在正六边形的中心绘制一个长轴为60单位，短轴为40单位的椭圆。

3. 使用偏移命令，将正六边形的边向外偏移10单位。

4. 对绘制的图形进行尺寸标注和对齐标注。

#### 练习三：三维图形绘制目标：学习三维图形的基本绘制方法，如长方体、圆柱等。

步骤：1. 切换到三维视图，新建一个三维绘图文件。

2. 绘制一个长100单位，宽50单位，高30单位的长方体。

3. 在长方体的中心位置绘制一个直径为40单位，高为60单位的圆柱。

4. 使用拉伸命令，将一个平面图形拉伸成三维实体。

5. 对三维图形进行尺寸标注，展示其长、宽、高。

#### 练习四：建筑平面图绘制目标：掌握建筑平面图的绘制，包括墙体、门窗等元素。

步骤：1. 绘制一个包含客厅、卧室、厨房和卫生间的简单住宅平面图。

2. 使用墙体命令绘制墙体，注意墙体的厚度。

3. 在适当位置绘制门窗，使用门命令和窗命令。

4. 为房间添加家具，如床、沙发、餐桌等。

5. 对平面图进行尺寸标注和房间名称标注。

#### 练习五：机械零件图绘制目标：学习机械零件图的绘制，如轴承、齿轮等。

步骤：1. 绘制一个简单的轴承零件图，包括内外圈、滚珠等。

2. 使用圆弧命令绘制轴承的滚道。

3. 绘制齿轮的齿形，注意齿数和模数。

4. 对零件图进行尺寸标注，包括直径、宽度等。

cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。

2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。

3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。

4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。

二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。

2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。

3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。

4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。

三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。

2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。

3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。

4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。

注意事项：- 确保所有图形的尺寸准确无误。

- 标注清晰，易于理解。

- 图层管理有序，便于后续修改和维护。

练习目的：- 熟练掌握CAD软件的基本操作。

- 理解并应用工程绘图的标准和规范。

- 提高空间想象能力和几何绘图能力。

练习提示：- 练习时，注意观察图形之间的关系和比例。

- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。

- 练习完成后，检查图纸的完整性和准确性。

请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。

祝你练习愉快！。

AutoCAD100道练习题(含答案)Auto CAD 100道练习题选择题（单选）（每题1分，共100分）1．下面哪个命令是用于三维操作的：(A) Align (B) Extrude (C) Rotate (D) Union2．为了符合国家标准要求，AutoCAD标注样式设置中新建了哪几种样式: (A) 半径标注(B) 角度标注(C) 直径标注(D) 以上三种3．利用以下哪些方法可以调用命令?(A) 在命令提示区输入命令(B) 单击工具栏上的按纽(C) 选择下拉菜单中的菜单项(D) 以上均可4．Auto CAD 2022年软件中有一种新的窗体,它就是选项板,在主界面中它可以: (A) 隐藏(B) 固定(C) 隐藏和固定(D) 以上均可5．样板文件的扩展名是什么?(A) BAK (B) SV$ (C) DWT (D) DWG6．采用固定的国家和地方标准,应该使用:(A) 缺省设置(B) 使用样板(C) “启动"对话框中的"简介" (D) 使用向导7．在给定直线的第一点后，下面哪一个相对坐标输入法能画出45°线？(A) @045 (B) @458 (C) @8,8 (D) @088．Auto CAD 软件中默认的文字高度是？(A) 1.5 (B) 2 (C) 2.5 (D) 3.59．建立文字"6个φ15的孔"要输入的内容是：(A) 6-%%C15 (B) 6×15%%D (C) 6-%%D15 (D) 6×%%C1510．在插入块之前，必须先进行：(A) 确定块的插入点(B) 确定块的名称(C) 建立组成块的对象(D) 上述各条11．对不同图层上的对象作倒直角（倒圆角），则新生成的棱边（圆角）位于：(A) 0层(B) 当前层(C) 选取的第一实体所在层(D) 另一层12．下面哪个命令可以获得线段的长度？(A) Status (B) ID (C) List (D) Area13．标注尺寸的极限偏差时，我国的偏差对齐方式为：(A) None (B) Top (C) Middle (D) Bottom14．画一个圆与三个实体相切，应使用Circle命令的哪个选项？(A) 3 Points (B) Tan，Tan，Radius (C) Tan，Tan，Tan (D) Center，Direction15．所谓内接多边形是：(A) 多边形在圆外，多边形边的中点在圆上(B) 多边形在圆内，多边形的顶点在圆上(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆内，多边形边的中点在圆上16．哪种坐标输入法需要使用@符号:(A)极坐标(B) 绝对坐标(C) 相对坐标(D) 柱坐标17．关于冻结图层(Freeze),哪个说法是正确的: (A) 该图层上的图形对象可见,能打印输出,不能修改(B) 该图层上的图形对象不可见,不能打印输出,不能修改(C) 该图层上的图形对象在图形重新生成(Regen)时要计算(D) 与关闭图层(Off)完全一样18．以下哪条命令不可以当作透明命令使用:(A) Zoom (B) Pan (C) Regen (D) Dsviewer19．建立文字"20±0.1",可以键盘输入以下内容:(A) 20±0.1 (B) 20%%p0.1 (C) 20+ -0.1 (D) 20%%d0.120．在引线(Leader)命令中,想画出不带箭头的注释线,应在格式(Format)选项中选择: (A) Spline (B) Straight (C) None Arrow (D) None21．对于任何一个图形,想将它存为样板图(Template):(A) 不一定能存为样板图(B) 将其存成扩展名为.tem文件即可(C) 将其存成扩展名为.dwt文件即可(D) 将其存成扩展名为.dwg文件即可22．在构造选择集时,将已选中的对象移出,应输入: (A) CP (B) L (C) A (D) R23．调用Plot命令输出一幅图形时,可以:(A) 在命令行输入Plot命令(B) 在File菜单中选择Print (C) 在命令行输入Print命令(D) 以上都对24．下列哪一个命令是用来显示选定对象的数据信息的: (A) List (B) Dist (C) Area (D) Status25．下面哪个命令可以使三维实体模型的显示最具有真实感？(A) 消隐(B) 重画(C) 渲染(D) 着色26．下面哪个命令可以使某三维实体相对于另一三维实体的位置产生变化? (A) Insert (B) Extrude (C) Align (D) Subtract 27．在进行文字样式设置时,我国国家标准要求汉字的宽度比例约为: (A) 0.5 (B) 0.7 (C) 1 (D) 1.428．重复执行上一个命令的最快方法是：(A) 按Shift健(B) 按Esc健(C) 按回车健(D) 按F8健29．在进行标注样式设置时,我国国家标准要求尺寸界线的超出长度约为: (A) 6~8mm (B) 5~8mm (C) 3~5mm (D) 2~5mm 30．特性刷可以复制什么特性：(A) 有层、线型、颜色和厚度(B) 有层、线型、颜色和线型比例(C) 有线型、颜色、线型比例和厚度(D) 有层、线型、颜色、线型比例和厚度31．哪一个工具栏中有颜色列表？(A) 标准工具栏(B) 对象特性工具栏(C) 绘图工具栏(D) 修改工具栏32．在给定直线的第一点后，下面哪一个相对坐标输入法能画出8个单位长的垂直线？(A) @908 (B) @890 (C) @80 (D) @0833．下面哪种对象捕捉方式是用于捕捉线段的端点？(A) Endpoint (B) Center (C) Midpoint (D) Quadrant34．在Stretch命令中创建有效的选择集的方法为：(A) 窗交或圈交(B) 窗交、圈交或隐含的窗交(C) 窗口、窗交或圈交(D) 所有35．剖面线的夹点位于是：(A) 对象的外部(B) 插入点(C) 坐标原点(D) 对象的外接矩形中心36．分解（Explode）剖面线后，其原对象将变为：(A) 块(B) 直线段(C) 多义线(D) 直线和圆弧37．在进行标注样式设置时,我国国家标准要求尺寸箭头的长度约为粗实线的: (A) 4倍(B) 4~6倍(C) 6倍(D) 6~8倍38．哪个命令用于建立块的定义？(A) Insert (B) WBlock (C) ByBlock (D) BMake39．下面哪一角度不用于旋转图形文件？(A) 180 (B) 90 (C) 45 (D) 040．所谓外切多边形是：(A) 多边形在圆外，多边形的各边与圆相切(B) 多边形在圆心(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆上41．机电工程CAD图样中,粗细线型的宽度比率一般采用的是：(A) 3:1 (B) 2:1 (C) 4:2:1 (D) 4:142．我国机电工程CAD图样中,图层标识号是用:(A) 拉丁字母(B) 罗马字母(C) 数字(D) 汉字43．已知字体的高度为h,工程图样中右上角"其余"两字的高度约为: (A) 1.414h (B) 1h (C) 0.707h (D) 0.5h44．在A3图纸上作图时,字体的大小应选择:(A) 5 (B) 4 (C) 3.5 (D) 2.545．我国机电工程CAD图样中,粗实线在屏幕上的颜色是:(A) 白色(B) 红色(C) 黄色(D) 绿色46．在绘图过程中,若虚线、粗实线、双点画线、细点画线重合时,优先画出的顺序是: (A) 虚线、粗实线、双点画线、细点画线(B) 粗实线、虚线、细点画线、双点画线(C) 双点画线、粗实线、细点画线、虚线(D) 细点画线、虚线、双点画线、粗实线47．在尺寸标注设置中,尺寸线、尺寸界线、文字的默认颜色是: (A) 随块(B) 随层(C) 白色(D) 黑色48．进行尺寸标注时,注出的尺寸应该在:(A) 0层(B) 当前层(C) 尺寸层(D) 实体所在层49．当文件名已被指定,要即时存储文件,使用的命令是？(A) Save (B) Save As (C) QSave (D) PSave50．用层列表不能进行下面哪个操作？(A) 打开一个层(B) 冻结一个层(C) 把锁定的层解锁(D) 改变一个层的颜色51．绘图窗口的缺省色为？(A) 白色(B) 红色(C) 黄色(D) 黑色52．绘制二维图时,常用的对象捕捉点是:(A) 端点、中点、圆心、交点(B) 端点、中点、圆心、切点(C) 端点、圆心、交点、切点(D) 端点、中点、交点、切点53．二维图中,圆弧的夹点是:(A) 端点、圆心、象限点(B)中点、圆心、象限点(C) 端点、象限点、中点(D)端点、中点、圆心54．文字的缺省对齐方式是:(A) 中心(B) 中间(C) 左(D) 右55．进行单位设置时,若选择小数制、精度为3位小数,状态行的坐标值显示为: (A) 1.253E+01 (B) 1.253” (C) 1.253 (D) 1.253 1/456．进行单位设置时,若0°为东、角度测量为逆时针方向,90°角将在何方向上? (A) 东(B) 西(C) 南(D) 北57．绘制轴线或对称中心线时,其两端超出图形的长度应控制在? (A) 2~3 (B) 2~5 (C) 3~5 (D) 6~858．绘制圆心符号,在下面哪个工具栏中调用命令?(A) 绘图(B) 修改(C) 标注(D) 实体59．复制命令的快捷命令名是:(A) COPY (B) CY (C) C (D) CO60．绘制轴线和对称中心线所用的线型名是:(A) ACAD___00 (B) ACAD___00 (C) ACAD___00 (D) ACAD___0061．现有两条相互倾斜的直线段,但不相交,若使之相交,其具体操作(命令)是: (A) Move (B) Copy, Erase (C) Rotate (D) 以上均可62．尺寸标注样式中,不存在的文本对齐方式是:(A) 水平(B) 垂直(C) ISO标准(D) 与尺寸线对齐63. 在AutoCAD中,标准颜色一共有几种?(A) 7 (B) 8 (C) 9 (D) 1064．AutoCAD文本(字)样式中,缺省的字体名是:(A) gbeitc.shx (B) gbcbig.shx (C) dxt.shx (D) txt.shx65．标注半径尺寸时,如果尺寸界线之间没有足够空间同时放置文字和箭头,那么首先从尺寸界线之间移出的是:(A) 箭头(B) 文字(C) 文字和箭头(D) 文字或箭头,取最佳效果66．用三维基本实体命令创建一圆柱筒,其创建理念是:(A) 创建2个等长不等径的圆柱再求并(B)创建2个等长不等径的圆柱再求差(C) 创建2个等长不等径的圆柱再求交(D)以上均可67．采用用户定义的方式绘制剖面符号时,需要编辑的是:(A) 角度和比例(B) 比例和间距(C) 角度和间距(D) 以上均可68．绘制“6×φ15EQS”孔的阵列方式是:(A) 矩形阵列(B) 环形阵列(C) 正六边形阵列(D) 以上均可69．使用AutoCAD 2022年版本时,在绘图窗口中双击三键鼠标中键是:(A) 实时缩放(B) 窗口缩放(C) 范围缩放(D) 缩放为原窗口70．利用夹点编辑对象时,能进行编辑操作的夹点是:(A) 冷点(B) 温点(C) 热点(D) 以上均可71．操作镜像命令时, 镜像线是:(A) 虚拟的(B) 现实的(C) 直线(D) 直线段72．调用旋转命令时, 其基点指的是:(A) 中心点(B)中间点(C) 中点(D) 旋转中心73．利用二维封闭对象创建三维实体,其图形是指基本形体的?(A) 主视图(B) 局部视图(C) 剖视图(D) 特征视图74．不能用于创建三维实体的二维对象是?(A) 面域(B) 多边形(C) 块(D) 二维多段线75．操作拉长(Lengthen)命令时, 若使直线段的长度增加一倍,选择的操作方式是: (A) DE (B) P (C) T (D) DY76．要把一对象修改到指定层,可使用?(A) 图层列表(B) 颜色列表(C) 线型列表(D) 线宽列表77．在一对象上要捕捉靠近靶框中心的点,可使用对象捕捉工具栏中点? (A) 端点(B) 交点(C) 中点(D) 最近点78．确定定长直线段第二点最简单的数据输入方法是?(A) 输入直角坐标(B) 输入极坐标(C) 定向输入距离(D) 用鼠标拾取点79．操作修剪命令时, 第一批选中的对象可以是:(A) 被切边和延伸边界(B) 剪切边和延伸边界(C) 被切边和剪切边(D) 以上都是80．操作三维实体剖切命令的实质是:(A) 用平面剖切(B) 用曲面剖切(C) 用实体剖切(D) 以上都是81．尺寸线应平行于被标注的线段,其间隔及两平行的尺寸线间的间隔应:(A) 5 (B) ≥5 (C) 2~5 (D) 以上均可82．能适用于各类图样的尺寸终端是：(A) 斜线(B) 斜线和箭头(C) 圆点和箭头(D) 箭头83．绘制圆时,当对称中心线不能相交的线段上,应该进行?(A) 补画线段(B) 标注尺寸(C) 标注圆心符号(D) 以上均可84．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的对齐方式是:(A) 中心(B) 中间(C) 中上(D) 中下85．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的旋转角度是:(A) 0 (B) 90 (C) 180 (D) 27086．要同时标注公差带代号和极限偏差数值时,必须在标注极限偏差数值这种形式的基础上再进行哪些命令操作,方可实现?(A) 复制、分解、移动(B) 复制、分解、修改文字(C) 分解、移动、修改文字(D) 分解、复制、修改文字87．标注形位公差时,带箭头的指引线与尺寸线对齐,表示被测要素为: (A) 轴线(B) 对称面(C) 球心(D) 以上均可88．要想得到三维实体某截断面的断面图,在实体工具栏中选用哪个命令? (A) 拉伸(B) 旋转(C) 剖切(D) 切割89．下面哪一个命令不是三维操作命令?(A) 三维拉伸(B) 三维旋转(C) 三维阵列(D) 三维镜像90．样条曲线(Spline)可以绘制?(A) 波浪线(B) 二维封闭对象(C) 拉伸路径(D) 以上均可91. 在AutoCAD下拉菜单栏中有11个菜单组,在每个菜单组中还有若干条是: (A) 菜单(B) 菜单条(C) 菜单键(D) 菜单项92. AutoCAD界面中,显示的栅格点(Grid)是:(A) 图形的一部分,出图时输出(B) 参照点,迫使光标停在特定的位置上(C) 定位时的虚拟参照点(D) 以上都不对93. 安装且首次运行AutoCAD软件,主界面上显示的工具栏被称为: (A) 标准工具栏(B) 修改工具栏(C) 绘图工具栏(D) 初显工具栏94. 用Pline命令画完图后,再将此图分解,屏幕中显示的线宽是: (A) 设定值(B) 默认值(C) 输入值(D) 指定值95. 用Pline命令画图时,欲绘出一段指定宽度的图线,用户需键入:(A) L (B) H (C) W (D) A96. 进行图案填充(Hatch)时,所得图案:(A) 颜色和线型都反映当前图层的设置(B) 颜色反映当前图层的设置,线型为细实线(C) 线型反映当前图层的设置,颜色为白色(D) 颜色和线型都与当前图层的设置无关97. 下列哪个命令将块(Block)生成图形文件:(A) Save As (B) Explode (C) Block (D) Wblock98. Purge命令用于:(A) 减少图形文件磁盘存储空间(B) 存储图形文件(C) 创建新图形(D) 删除图形99. AutoCAD屏幕下方的状态栏中的"ORTHO"用于:(A) 将光标的移动限定在水平方向上(B) 将光标的移动限定在垂直方向上(C) 将光标的移动限定在水平和垂直方向上(D) 将光标的移动限定在间隔捕捉(Snap)点上100. Divide(等分)命令不能等分的对象是: (A) 线段(B) 圆(C) 圆弧(D) 块。

cad制图练习题（打印版）### CAD制图练习题（打印版）#### 一、基础绘图练习目的：熟悉CAD软件的基础操作，包括直线、圆、矩形等基本图形的绘制。

练习内容：1. 绘制一个长100mm，宽50mm的矩形。

2. 在矩形内部绘制一个直径为40mm的圆。

3. 绘制两条垂直于矩形长边的直线，距离长边各20mm。

4. 绘制一个与圆相切的正方形，边长为30mm。

注意事项：- 确保所有图形的尺寸准确无误。

- 使用合适的图层和线型以区分不同的图形元素。

#### 二、复杂图形绘制目的：提高对复杂图形绘制的掌握程度，包括图形的组合与变换。

练习内容：1. 绘制一个五边形，边长为60mm。

2. 在五边形的每个顶点处绘制一个半径为20mm的圆。

3. 将五边形的每个边延长50mm。

4. 绘制一个与五边形内切的正六边形。

注意事项：- 注意图形的对称性和比例。

- 练习使用镜像、旋转等变换工具。

#### 三、三维图形绘制目的：掌握三维图形的绘制技巧，理解三维空间中图形的表达。

练习内容：1. 绘制一个长方体，长100mm，宽80mm，高50mm。

2. 在长方体的顶部绘制一个直径为60mm的圆柱体。

3. 使用拉伸命令，将五边形拉伸成五棱柱，高度为30mm。

4. 绘制一个圆锥体，底面直径为40mm，高度为60mm。

注意事项：- 理解三维坐标系和视图转换。

- 练习使用不同的视图来观察和编辑三维图形。

#### 四、工程图绘制目的：学习工程图的绘制方法，包括尺寸标注、公差标注等。

练习内容：1. 根据前述练习绘制的图形，为其添加尺寸标注。

2. 为长方体的长、宽、高添加公差标注。

3. 为五边形的边长添加角度标注。

4. 绘制一个简单的装配图，包括两个以上的组件，并为其添加装配尺寸。

注意事项：- 学习并掌握尺寸标注的规则和方法。

- 理解公差的概念，并能够正确标注。

#### 五、综合应用练习目的：综合运用CAD制图技能，完成一个小型项目的设计。

cad练习题（打印版）100### CAD练习题（打印版）#### 1. 基础绘图练习题目要求：- 使用CAD软件绘制一个简单的房间平面图。

- 房间尺寸为：长4米，宽3米，高2.5米。

- 房间内需要包含以下家具：一张床（长2米，宽1.5米），一张桌子（长1.2米，宽0.6米），两把椅子（每把椅子长0.5米，宽0.5米）。

- 房间的门位于长边的中间，门宽0.9米，高2米。

- 房间的窗户位于短边的中间，窗户宽1.5米，高1.5米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为米。

3. 使用矩形命令绘制房间的外框。

4. 根据尺寸绘制床、桌子和椅子。

5. 使用门和窗户命令或矩形命令绘制门和窗户。

6. 保存并打印图纸。

#### 2. 进阶建模练习题目要求：- 绘制一个简单的机械零件，例如齿轮。

- 齿轮的齿数为20，模数为2。

- 齿轮的直径为50厘米。

- 齿轮中心有一个直径为10厘米的孔。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

2. 设置绘图单位为厘米。

3. 使用圆命令绘制齿轮的外圆。

4. 使用阵列命令创建齿轮的齿。

5. 使用圆命令绘制齿轮中心的孔。

6. 保存并打印图纸。

#### 3. 三维建模练习题目要求：- 绘制一个简单的三维物体，例如一个立方体。

- 立方体的边长为10厘米。

- 在立方体的一个面上绘制一个直径为5厘米的圆。

操作步骤：1. 打开CAD软件，创建一个新的三维绘图文件。

2. 设置绘图单位为厘米。

3. 使用立方体命令绘制立方体。

4. 切换到立方体的顶面视图。

5. 使用圆命令在顶面上绘制一个圆。

6. 保存并打印图纸。

#### 4. 综合应用练习题目要求：- 绘制一个简单的建筑立面图。

- 建筑高度为10米，宽度为5米。

- 建筑包含两层，每层高度为4米。

- 建筑的窗户位于每层的中间，窗户宽2米，高1.5米。

- 建筑的门位于底层的中间，门宽1米，高2米。

操作步骤：1. 打开CAD软件，创建一个新的绘图文件。

cad练习题（打印版）### CAD练习题（打印版）#### 一、基础绘图练习题目1：直线与圆的绘制- 绘制一条长度为100mm的水平直线。

- 在该直线的端点上绘制一个半径为50mm的圆。

题目2：多边形的绘制- 绘制一个正六边形，边长为20mm。

题目3：矩形与圆角的绘制- 绘制一个长为80mm，宽为40mm的矩形。

- 在矩形的四个角上添加半径为10mm的圆角。

#### 二、复杂图形绘制题目4：组合图形的绘制- 绘制一个由两个半径不同的圆组成的图形，一个半径为30mm，另一个半径为20mm，两圆心距离为50mm。

题目5：对称图形的绘制- 绘制一个对称的图形，包含一个矩形和两个半圆，矩形的长为60mm，宽为30mm，半圆的半径为20mm。

题目6：三维图形的绘制- 绘制一个长方体，长为100mm，宽为50mm，高为40mm。

#### 三、尺寸标注练习题目7：直线与圆的尺寸标注- 对题目1中绘制的直线和圆进行尺寸标注。

题目8：多边形与矩形的尺寸标注- 对题目2和题目3中绘制的正六边形和矩形进行尺寸标注。

题目9：组合图形的尺寸标注- 对题目4中绘制的组合图形进行尺寸标注。

#### 四、图层管理练习题目10：创建图层并应用- 创建至少三个图层，分别为“直线”，“圆”和“多边形”。

- 将题目1至题目6中的图形分别放置到相应的图层中。

题目11：图层属性的设置- 设置每个图层的颜色、线型和线宽。

题目12：图层的显示与隐藏- 隐藏“直线”图层，显示其余图层。

- 显示所有图层。

#### 五、文本和块的应用题目13：文本的创建与编辑- 在图纸上创建文本，输入“CAD练习题”并设置字体大小为10。

题目14：块的创建与插入- 将题目1中的直线和圆组合成一个块，并命名为“直线与圆”。

- 在图纸的不同位置插入该块。

#### 六、综合应用练习题目15：综合图形的绘制与标注- 绘制一个包含直线、圆、矩形、多边形和三维图形的综合图形。

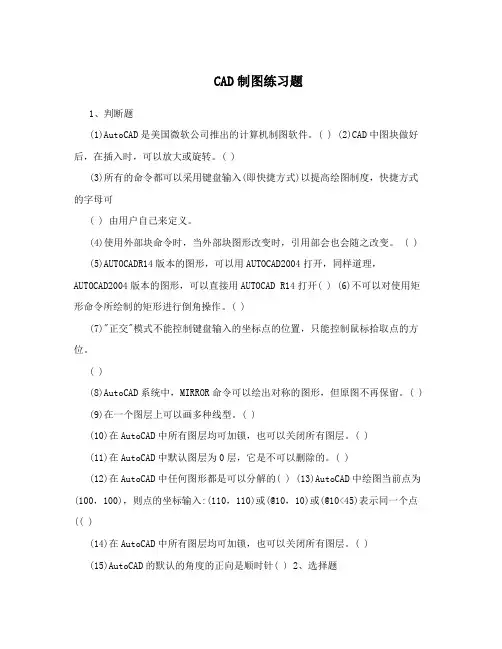

CAD制图练习题1、判断题(1)AutoCAD是美国微软公司推出的计算机制图软件。

( ) (2)CAD中图块做好后，在插入时，可以放大或旋转。

( )(3)所有的命令都可以采用键盘输入(即快捷方式)以提高绘图制度，快捷方式的字母可( ) 由用户自己来定义。

(4)使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

( )(5)AUTOCADR14版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD R14打开( ) (6)不可以对使用矩形命令所绘制的矩形进行倒角操作。

( )(7)"正交"模式不能控制键盘输入的坐标点的位置，只能控制鼠标拾取点的方位。

( )(8)AutoCAD系统中，MIRROR命令可以绘出对称的图形，但原图不再保留。

( )(9)在一个图层上可以画多种线型。

( )(10)在AutoCAD中所有图层均可加锁，也可以关闭所有图层。

( )(11)在AutoCAD中默认图层为0层，它是不可以删除的。

( )(12)在AutoCAD中任何图形都是可以分解的( ) (13)AutoCAD中绘图当前点为(100，100)，则点的坐标输入:(110，110)或(@10，10)或(@10<45)表示同一个点(( )(14)在AutoCAD中所有图层均可加锁，也可以关闭所有图层。

( )(15)AutoCAD的默认的角度的正向是顺时针( ) 2、选择题(1)[缩放] (Z00M)命令在执行过程中改变了( )D(A) 图形的界限范围大小 (B) 图形的绝对坐标 (C) 图形在视图中的位置 (D) 图形在视图中显示的大小(2)要快速显示整个图限范围内的所有图形，可使用( )命令。

D(A) “视图”|“缩放”|“窗口”(B) “视图”|“缩放”|“动态”(C) “视图”|“缩放”|“范围”(D) “视图”|“缩放”|“全部”(3)应用相切、相切、相切方式画圆时:B(A) 相切的对象必须是直线(B) 不需要指定圆的半径和圆心。

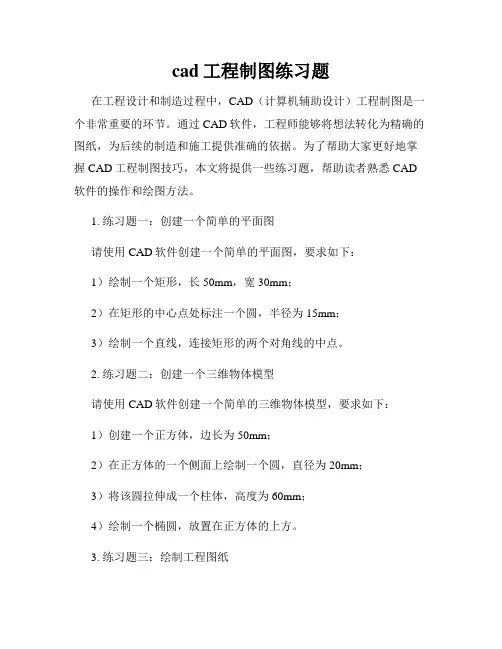

cad工程制图练习题在工程设计和制造过程中，CAD（计算机辅助设计）工程制图是一个非常重要的环节。

通过CAD软件，工程师能够将想法转化为精确的图纸，为后续的制造和施工提供准确的依据。

为了帮助大家更好地掌握CAD工程制图技巧，本文将提供一些练习题，帮助读者熟悉CAD 软件的操作和绘图方法。

1. 练习题一：创建一个简单的平面图请使用CAD软件创建一个简单的平面图，要求如下：1）绘制一个矩形，长50mm，宽30mm；2）在矩形的中心点处标注一个圆，半径为15mm；3）绘制一个直线，连接矩形的两个对角线的中点。

2. 练习题二：创建一个三维物体模型请使用CAD软件创建一个简单的三维物体模型，要求如下：1）创建一个正方体，边长为50mm；2）在正方体的一个侧面上绘制一个圆，直径为20mm；3）将该圆拉伸成一个柱体，高度为60mm；4）绘制一个椭圆，放置在正方体的上方。

3. 练习题三：绘制工程图纸请使用CAD软件绘制一个简单的工程图纸，要求如下：1）创建一个图纸的标题栏，包括项目名称、图纸编号和日期；2）绘制图纸的边框和视图区，包括主视图、俯视图和剖视图；3）在主视图中绘制一个正方体，边长为100mm；4）在俯视图和剖视图中标注正方体的尺寸；5）绘制一个图例，说明图纸中所使用的符号和图例。

4. 练习题四：绘制建筑平面图请使用CAD软件绘制一个简单的建筑平面图，要求如下：1）绘制建筑物的外墙，包括房间的分隔和门窗的位置；2）绘制房间的内部布局，包括墙体、家具和设备的位置；3）标注房间的尺寸和门窗的大小；4）添加建筑物的名称和图例。

5. 练习题五：绘制机械零件图纸请使用CAD软件绘制一个简单的机械零件图纸，要求如下：1）绘制零件的主视图、俯视图和侧视图；2）标注零件的尺寸和加工要求；3）添加零件的名称、图号和材料信息；4）绘制零件的剖视图，并标注剖视图的尺寸和加工要求。

通过以上练习题，读者可以逐步提高自己的CAD工程制图能力，熟悉CAD软件的操作和绘图方法。

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

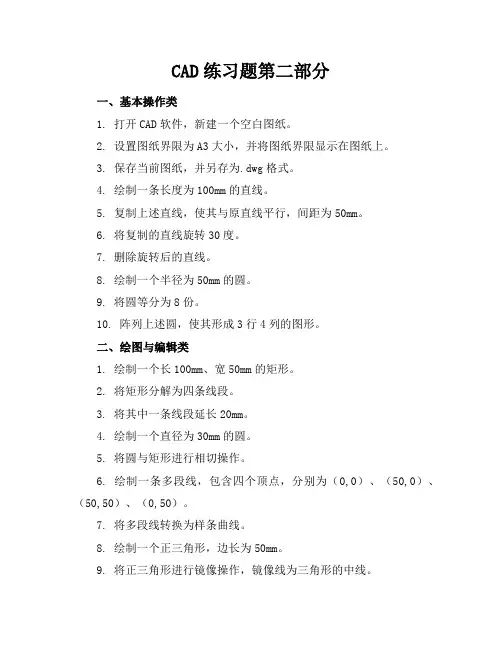

CAD练习题第二部分一、基本操作类1. 打开CAD软件，新建一个空白图纸。

2. 设置图纸界限为A3大小，并将图纸界限显示在图纸上。

3. 保存当前图纸，并另存为.dwg格式。

4. 绘制一条长度为100mm的直线。

5. 复制上述直线，使其与原直线平行，间距为50mm。

6. 将复制的直线旋转30度。

7. 删除旋转后的直线。

8. 绘制一个半径为50mm的圆。

9. 将圆等分为8份。

10. 阵列上述圆，使其形成3行4列的图形。

二、绘图与编辑类1. 绘制一个长100mm、宽50mm的矩形。

2. 将矩形分解为四条线段。

3. 将其中一条线段延长20mm。

4. 绘制一个直径为30mm的圆。

5. 将圆与矩形进行相切操作。

6. 绘制一条多段线，包含四个顶点，分别为（0,0）、（50,0）、（50,50）、（0,50）。

7. 将多段线转换为样条曲线。

8. 绘制一个正三角形，边长为50mm。

9. 将正三角形进行镜像操作，镜像线为三角形的中线。

10. 绘制一个椭圆，长轴为100mm，短轴为50mm。

三、标注与文字类1. 设置当前标注样式为“建筑”。

2. 为上述矩形标注长度和宽度。

3. 在图纸上添加文字说明，内容为“CAD练习题”。

4. 设置文字样式为“宋体”，高度为5mm。

5. 添加多行文字，内容为“请在此处绘制一个直径为40mm的圆”。

6. 为直径为30mm的圆添加半径标注。

7. 为正三角形添加角度标注。

8. 在图纸上添加一个带引线的文字注释，内容为“此为关键部位”。

9. 设置标注样式为“机械”，并对椭圆进行直径标注。

10. 添加一个表格，包含两列，分别为“序号”和“尺寸”，填写相应内容。

四、图层与块类1. 新建一个图层，命名为“轮廓线”，颜色为红色。

2. 将上述矩形的线段移动到“轮廓线”图层。

3. 创建一个块，命名为“Logo”，包含一个直径为20mm的圆。

4. 插入“Logo”块到图纸中，并设置插入点为（100,100）。

以下是一些CAD绘图练习题库，按照低、中、高难度进行分类：低难度：1. 绘制一个正方形，边长为5cm。

2. 绘制一个圆形，半径为3cm。

3. 绘制一个三角形，底边长为5cm，高为4cm。

4. 绘制一个五角星，边长为10cm。

5. 绘制一个矩形，长为5cm，宽为3cm。

6. 绘制一个梯形，上底为5cm，下底为8cm，高为4cm。

7. 绘制一个平行四边形，底边长为6cm，高为4cm。

8. 绘制一个菱形，边长为8cm。

中难度：1. 绘制一个等边三角形，边长为10cm。

2. 绘制一个六边形，边长为5cm。

3. 绘制一个扇形，圆心角为120度，半径为8cm。

4. 绘制一个螺旋形，起始半径为2cm，结束半径为6cm，高度为10cm。

5. 绘制一个复杂的图案，包括圆形、矩形、三角形、梯形、菱形等多种形状。

6. 绘制一个房屋平面图，包括门、窗、墙、屋顶等元素。

7. 绘制一个机械零件图，包括轴、齿轮、轴承、弹簧等元素。

8. 绘制一个园林设计图，包括道路、广场、景观小品等元素。

高难度：1. 绘制一个三维立方体，边长为5cm。

2. 绘制一个旋转体，底面半径为3cm，高为4cm。

3. 绘制一个复杂的曲面模型，包括球体、圆柱体、圆锥体等多种形状。

4. 绘制一个机械模型图，包括发动机、变速箱、转向器、制动器等元素。

5. 绘制一个建筑模型图，包括楼房、道路、广场、景观小品等元素。

6. 绘制一个航空器模型图，包括机身、机翼、发动机、起落架等元素。

7. 绘制一个船舶模型图，包括船体、船帆、锚机、舵轮等元素。

8. 绘制一个动漫角色设计图，包括头型、身体、服装、配饰等元素。

CAD四星难度练习题一、基本操作题1. 在CAD中，如何快速切换图层？2. 如何设置CAD的绘图界限？3. 如何使用CAD的修剪命令？4. 如何在CAD中创建一个新的块？5. 如何在CAD中插入外部参照？二、绘图题1. 绘制一个长100mm、宽50mm的矩形。

2. 绘制一个半径为20mm的圆。

3. 绘制一个边长为30mm的正三角形。

4. 绘制一个边长为40mm的正六边形。

5. 绘制一条长度为80mm、角度为45度的斜线。

三、修改题一个长50mm、宽30mm的矩形。

一个半径为15mm的圆。

一个边长为20mm的正方形。

一个半径为10mm的圆。

一个长60mm、宽40mm的矩形。

一个边长为25mm的正三角形。

四、标注题一个长80mm、宽50mm的矩形。

一条长度为60mm的直线。

一个半径为25mm的圆。

一个直径为40mm的圆。

一个角度为45度的角。

一个角度为120度的角。

五、综合题1. 绘制并标注一个长120mm、宽80mm的矩形，矩形内有一个半径为20mm的圆。

2. 绘制并标注一个边长为50mm的正方形，正方形内有一个边长为30mm的正三角形。

3. 绘制并标注一个直径为80mm的圆，圆内有一个边长为40mm的正六边形。

4. 绘制并标注一个长150mm、宽100mm的矩形，矩形内有一条长度为60mm、角度为30度的斜线。

六、图层管理题1. 如何在CAD中创建一个新的图层，并将其命名为“轮廓线”？2. 如何将当前所有对象的图层更改为“中心线”？3. 如何关闭除“标注”图层以外的所有图层？4. 如何设置“文字”图层的线型为Continuous，颜色为红色？5. 如何冻结“辅助线”图层，使其不在绘图区域显示？七、块与属性题1. 如何创建一个带有属性的块，属性包括零件编号和零件名称？2. 如何编辑已插入图块中的属性值？3. 如何通过属性值快速选择相同类型的块？4. 如何将多个块合并为一个块？5. 如何在插入块时调整其比例和旋转角度？八、文字与表格题1. 如何在CAD中添加单行文字注释？2. 如何在CAD中创建多行文字说明？3. 如何设置文字样式，包括字体、大小和效果？4. 如何在CAD中创建一个简单的表格？5. 如何在表格中添加和编辑数据？九、尺寸标注题1. 如何在CAD中使用对齐标注来标注一个斜面的尺寸？2. 如何为圆弧添加半径标注？3. 如何设置标注样式，包括箭头样式、文字位置和尺寸线颜色？4. 如何快速修改多个标注的尺寸文本？5. 如何在CAD中创建连续标注？十、打印与输出题1. 如何设置CAD的打印区域？2. 如何在打印时设置图纸的比例？3. 如何在打印预览中调整图纸的位置？4. 如何将CAD图纸导出为PDF格式？5. 如何将CAD图纸导出为图片格式（如JPG、PNG）？答案一、基本操作题1. 通过图层下拉列表或图层工具栏切换图层。

CAD制图练习题一、基本操作类1. 请在CAD软件中新建一个空白图纸，并设置图幅为A3大小。

2. 练习使用CAD的直线、矩形、圆等基本绘图命令。

3. 利用图层管理功能，创建至少三个图层，并分别设置不同的颜色和线型。

4. 练习使用移动、复制、旋转、缩放等编辑命令。

5. 学会使用修剪、延伸、打断等修改命令。

二、绘图技巧类1. 绘制一个正五边形，并标注其边长和面积。

2. 绘制一个直径为100mm的圆，并在圆内绘制一个正方形，使正方形的四个角分别与圆相切。

3. 绘制一个长方体，并标注其长、宽、高尺寸。

4. 绘制一个等边三角形，并将其旋转30度。

5. 绘制一个直径为200mm的圆，并在圆上等分绘制8个半径为50mm的圆弧。

三、标注与文字类直线段圆角度半径图纸名称设计单位设计人审核人3. 练习使用多行文字和单行文字命令，分别输入一段说明性文字。

四、布局与打印类1. 创建两个布局，分别为“立面图”和“平面图”。

2. 在“立面图”布局中，设置合适的视口比例，并显示立面图内容。

3. 在“平面图”布局中，设置合适的视口比例，并显示平面图内容。

4. 练习使用打印样式表，为图纸添加颜色和线型。

5. 设置打印范围，将图纸打印到A3纸张上。

五、综合应用类墙体门窗楼梯标注尺寸轴承座齿轮螺栓标注尺寸和公差电源开关电阻电容标注线路和元件名称六、三维建模类1. 使用CAD软件创建一个简单的长方体模型，并对其进行表面渲染。

2. 绘制一个球体，并将其切割成两半，展示内部结构。

3. 建立一个圆锥体，并标注其底面半径和高。

4. 创建一个组合体模型，包含圆柱、圆锥和球体。

5. 练习使用三维阵列和三维镜像命令，三维模型布局。

七、图纸管理类1. 将已完成的三张图纸合并为一个文件，并分别命名为“立面图”、“平面图”和“细部图”。

2. 练习使用外部参照功能，将一张图纸作为参照插入到另一张图纸中。

3. 使用块命令，创建一个标准图块，并将其插入到多个图纸中。

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。

◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。

◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。

◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

CAD练习题目一、基本操作类1. 打开和关闭CAD软件。

2. 新建、保存和另存为CAD文件。

3. 设置和调整绘图环境（如坐标系、图幅、单位等）。

4. 绘制直线、矩形、圆、椭圆等基本图形。

5. 选择、移动、复制、旋转、缩放对象。

6. 删除、修剪、延伸、打断对象。

7. 使用图层管理图形。

二、绘图技巧类1. 利用正交、极轴追踪功能绘制图形。

2. 使用对象捕捉、对象追踪功能提高绘图精度。

3. 绘制多段线、样条曲线。

4. 填充图案和渐变色。

5. 绘制多线、射线、构造线。

6. 创建和编辑块。

7. 使用文字、表格、字段功能。

三、尺寸标注类1. 设置尺寸标注样式。

2. 标注线性尺寸、对齐尺寸、角度尺寸。

3. 标注半径、直径尺寸。

4. 快速标注连续尺寸、基线尺寸。

5. 编辑尺寸文本、调整尺寸位置。

6. 替换尺寸样式。

四、三维建模类1. 切换到三维视图。

2. 绘制三维基本体（如长方体、球体、圆柱体等）。

3. 拉伸、旋转、扫掠二维图形三维实体。

4. 并集、差集、交集三维实体。

5. 观察三维模型（如旋转、缩放、平移等）。

6. 渲染三维模型。

五、图纸打印与输出类1. 设置打印参数（如纸张大小、比例、方向等）。

2. 打印预览和打印图纸。

3. 导出PDF、JPG等格式的文件。

4. 发布图纸到DWF文件。

六、综合应用类1. 绘制建筑平面图、立面图、剖面图。

2. 绘制机械零件图、装配图。

3. 绘制电气线路图、原理图。

4. 根据实物绘制三维模型。

5. 设计园林景观图。

6. 制作室内装修效果图。

七、高级绘图技巧类1. 使用表达式和约束条件绘制图形。

2. 利用脚本和宏自动化绘图任务。

3. 创建自定义菜单和工具栏。

4. 使用外部参照和块文件管理大型项目。

5. 应用XREF和PDF底图。

6. 使用设计中心和工具选项板提高绘图效率。

7. 管理和修复图形文件中的错误。

八、图层与属性类1. 创建、删除、重命名图层。

2. 控制图层的可见性、冻结和解冻。
