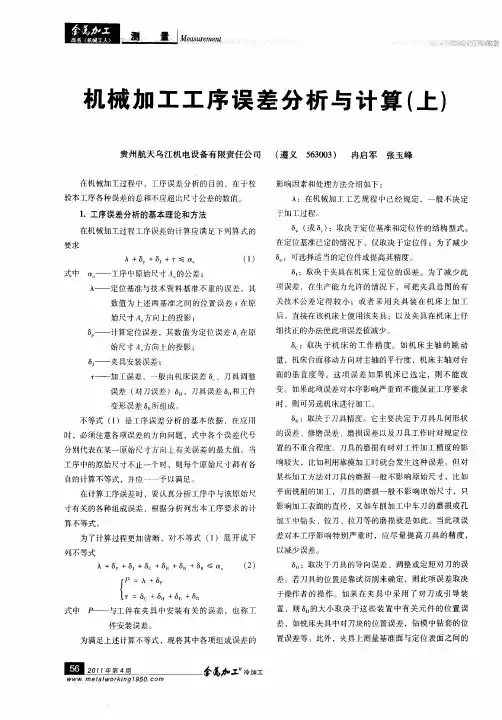

机械加工工序误差分析与计算

机械加工工序误差分析与计算

机械加工是加工业的主要形式，对现代社会经济有极为广泛而深远的影响。在当代社会机械加工最重要的质量标准就是加工误差，只有将加工误差控制在合理的范围内，才能保证加工产生的质量。本文立足机械加工的实际，从工序误差分析与计算的角度出发，结合机械加工的实例，对机械加工工序误差进行简要分析。

标签：机械加工；工序误差；分析与计算

前言：在机械加工领域如何控制机械加工的误差，一直是行业面临的主要问题。基于加工工序的误差理念在这种情况下诞生，其核心理念是按照加工的流程将机械加工过程分为多个工序，并对每一个工序中的误差进行精确控制，并最终达到控制机械加工整个过程误差的目的。

1.工序误差分析的基本理论

从机械加工误差分析的整体来看，机械加工各个工序的误差应该满足以下公式的要求

A+8 p+β+T≤α。（1）

其中α是机械加工活动原始尺寸的公差；A是指在机械加工中定位基准与技术资料基准不重合导致的误差，上述两个基准在原始尺寸上的投影构成了这一数值；β为计算定位误差，主要是因为在加工过程中工件与加工机械之间的相对位置误差，其具体数值为误差在原始尺寸上的投影；β夹具安装误差；T加工误差，通常情况下是有机床误差β，刀具调整误差β，刀具误差βD和工件变形误差β。组成的。

在机械加工过程中为了满足上述不等式要求，现将其中各项组成误差的影响因素和处理方法介绍如下：

A这一数值在机械加工的工艺规程中已经固定，加工过程对其影响较小。

β。计算定位误差主要取决于定位基准和定位件之间的结构，当其中任意一点确定以后计算误差取决于另一点。合适的定位件选择、提高定位件的定位精度能够减少计算定位误差。

β.夹具安装误差与夹具有的关系。将夹具的有关技术公差调到最小；机床加工以后，直接应用在本机床的方法；以及对夹具的安装位置仔细明确的方法能够有效的降低夹具安装的误差[1]。

2.工序误差的计算方法

工序尺寸及其公差的确定与加工余量大小

工序尺寸及其公差的确定与加工余量大小

工序尺寸及其公差的确定与加工余量大小，工序尺寸标注方法及定位基准的选择和变换有密切的关系。下面阐述几种常见情况的工序尺寸及其公差的确定方法。 （一）从同一基准对同一表面多次加工时工序尺寸及公差的确定 属于这种情况的有内外圆柱面和某些平面加工，计算时只需考虑各工序的余量和该种加工方法所能达到的经济精度，其计算顺序是从最后一道工序开始向前推算，计算步骤为： 1 ．确定各工序余量和毛坯总余量。 2 ．确定各工序尺寸公差及表面粗糙度。 最终工序尺寸公差等于设计公差，表面粗糙度为设计表面粗糙度。其它工序公差和表面粗糙度按此工序加工方法的经济精度和经济粗糙度确定。 3 ．求工序基本尺寸。

从零件图的设计尺寸开始，一直往前推算到毛坯尺寸，某工序基本尺寸等于后道工序基本尺寸加上或减去后道工序余量。 4 ．标注工序尺寸公差。 最后一道工序按设计尺寸公差标注，其余工序尺寸按“单向入体”原则标注。 例如，某法兰盘零件上有一个孔，孔径为 ，表面粗糙度值为R a0.8 μ m （图3-83 ），毛坯为铸钢件，需淬火处理。其工艺路线如表3-19 所示。 解题步骤如下：

（ 1 ）根据各工序的加工性质，查表得它们的工序余量（见表3-19 中的第 2 列）。 （ 2 ）确定各工序的尺寸公差及表面粗糙度。由各工序的加工性质查有关经济加工精度和经济粗糙度（见表3-19 中的第 3 列）。 （ 3 ）根据查得的余量计算各工序尺寸（见表3-19 中的第四列）。 （ 4 ）确定各工序尺寸的上下偏差。按“单向入体”原则，对于孔，基本尺寸值为公差带的下偏差，上偏差取正值；对于毛坯尺寸偏差应取双向对称偏差（见表3-19 中的第 5 列）。
