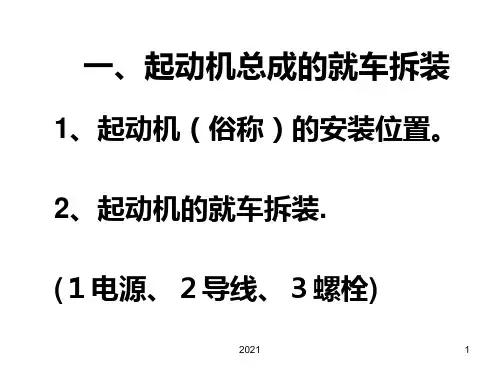

一、起动机总成的就车拆装
1、起动机（俗称）的安装位置。 2、起动机的就车拆装. (１电源、２导线、３螺栓)
-
起动机安装位置
-
丰田5A发动机起动机安装位置
-
桑塔纳起动机的安装位置
-
A34福特翼虎起动机安装位置
-
起动机的图片
-
起动机的图片
-
起动机的图片
-
丰田5A发动机起动机的接线柱
-
二．起动机的拆装
1.不同型号拆卸步骤不同。 2.根据维修需要拆卸相关部件。 3.自制工具。
-
单向离合器的更换
-
玩具赛车小马达零配件
-
三、起动机的主要零部件
1.电磁开关 2.前、后端盖
3.定子总成 4.转子总成
5.拨叉
6.单向啮合齿轮
-
起动机前端盖与刷架
-
起动机电刷与刷架
-
起动机转子总成
-
起动机定子总成
-
6.轴与轴承的配合
• 配合间隙过大应更换衬套； 过小应用合适的铰刀铰配， 铰配后应在轴与衬套上加注 润滑脂再进行安装。
-
起动机铜套和绞刀
-
起动机的使用注意事项
• 1、每次不超过5秒，二次间歇15秒， 三次应检修故障。
• 2、变速器应在停车档或空档。
-
-
3.电枢绕组的检测
电枢绕组与换向器的脱焊检查。 换向器的表面是否光洁、表面厚度不得小于2mm。
-Hale Waihona Puke Baidu
电枢（转子）绕组搭铁与断路情况检测
-
电枢感应仪上检查电枢绕组
-
4.励磁（定子）绕组的检测。
-
5.电磁开关的检测
-
用手推进柱塞，再松手， 柱塞应能快速回位。
-
检测接线柱的导通情况； 吸拉线圈与保持线圈电阻为1欧姆左右；
-
拨叉
-
电磁开关
-
起动机解剖图
-
四、起动机主要零部件的检测
1.电刷与电刷架检测。 电刷高度不得低于
2/3标准尺寸。 绝缘电刷架与底板应
不导通。
-
2.啮合器的检测
将啮合器加在虎钳上按其转不动的方向用扭力 扳手进行扭力实验。滚柱式以25.2N.m扭力应不打 滑。摩擦片式以117—176N.m不打滑，否则更换。
