（物理）初中物理电压和电阻专项检测试题（含答案）一、选择题1．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变小C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变大，电压表的示数变小【答案】 A【解析】【解答】解：∵R1和R2串联，电流表测串联电路中的电流；∴在电源电压不变的条件下，当滑动变阻器的滑片P向a移动时，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大；∵电阻R1的阻值不变，根据公式U1=IR1，电流变大，则电阻R1两端的电压变大，即电压表示数变大．故选A．【分析】由电路图可知，R1和R2串联，电流表测串联电路中的电流；电压表与R1并联，测量的是R1两端的电压，当滑动变阻器的滑片P向a移动时，R2连入电路的阻值变小，根据欧姆定律可知，可知电路电流和电阻R1两端电压的变化．2．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．3．如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V4W”的灯泡后，再闭合开关，下列说法错误的是（）A. 灯L将变亮B. 灯L将变暗C. 换接的灯可能烧坏D. 电路总功率要变小【答案】A【解析】【解答】解：由R= 知：“6V 6W”的灯泡电阻为：6Ω，“6V 4W”的灯泡电阻为：9Ω．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；若在ab间换接入一个“6V4W”的灯泡后，电路的总电阻变大，电流变小，所以灯L不能正常发光；电流变小时，由U=IR知：灯L两端的电压变小，所以接入的灯泡分得的电压变大（电源电压不变），因此换接的灯泡可能被烧毁；由P=I2R知，在灯L的电阻不变时，电流变小，则灯L的实际功率变小，即灯L变暗；由P= 知，电源电压不变，总阻值变大，则电路消耗的总功率变小；综上分析可知：选项A肯定有误，故选A．【分析】判断出换接“6V 4W”的灯泡后，电路中总电阻的阻值变化，进而判断出电流的变化情况；然后结合计算电功率的公式：P=I2R、P= 判断灯L的实际功率以及电路消耗的总功率的变化情况．4．如图所示，闭合开关S，电路正常工作。

初中物理《电压与电阻》练习题（附答案）1、电压【知识积累】（1）电源是提供电压的装置；电压是形成电流的原因（2）物理学中常用字母U表示电压。

（3）单位：①国际单位：伏特，简称为伏，符号为V。

②常用单位：千伏（kV）、毫伏（mV）、微伏（卩V）（4）换算关系：1kV=103V1V=103mV1mV=103yV（5）常见电压值的记忆：①一节干电池：1.5V；②一节铅蓄电池：2V；③对人体的安全电压：不高于36；④家庭电路两端的电压：220V；⑤动力电压：360V。

【典型习题】【练习1】下列说法中不正确的是（）A.某段导体有电流时，在这段导体的两端一定有电压B•在一段电路的两端有电压，在这段电路中一定有电流C•电压是产生电流的原因D•电源是提供电压的装置【练习2】现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是（）A.—节干电池的电压是1.5VB.家庭电路的电压是220VC.手机电池电压是3.7VD对人体安全的电压是36V2、电压表的结构及使用【知识积累】（1）作用：测量电压的工具。

（2）结构：三个接线柱（2个正接线柱和1个负接线柱）、调零旋钮、指针、刻度盘（量程：0〜3V,每小格表示0.1V；量程：0〜15V,每小格表示0.5V）。

（3）使用规则：①使用前要调零。

如果指针指在“0”刻度线左侧，会使测量结果偏小；如果指针指在“0”刻度线右侧,会使测量结果偏大。

②电压表与被测用电器并联。

若将电压表串联在电路中：现象1：电路中的电流几乎为零,小灯泡不亮；现象2：电压表示数为电源电压；现象3：电压表测量的电压绝对不是小灯泡两端的电压。

③电流从正接线柱流入，从负接线柱流出。

如果让电流从负接线柱流入，正接线柱流出,将导致：指针向左偏转或指针碰到左侧表壳而发生弯折,损坏电压表。

④被测电压不能超过电压表所用量程的最大测量值。

如果被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。

一、选择题1．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路D解析：D如图所示电路为串联电路，闭合开关，灯L不亮，则电路可能出现了断路。

用电压表测量ae间电压，U ae=6V，则从a到电源到e间没有断路，ab间电压为0，则从a到电源到b之间出现了断路，同理从a到电源到d之间出现了断路，而de间电压为6V，从a到开关到d 间没有断路，那么是电阻R断路了，故ABC不符合题意，D符合题意。

故选D。

2．下列关于电压的说法正确的是（）A．只要有电压就一定能形成电流B．电压是使自由电荷发生定向移动形成电流的原因C．对人体的安全电压为36V D．一节干电池的电压为2V B解析：BA．有电压且电路处于通路状态才能形成电流，故A错误；B．电压可以使自由电荷发生定向移动，是形成电流的原因，故B正确；C．对人体的安全电压是不超过36V，故C错误；D．一节干电池的电压为1.5V，故D错误。

故选B。

3．下列数据最符合实际情况的是（）A．人步行的速度约为10m/sB．一节新干电池的电压约为3VC．初中物理课本的重力大约为3ND．让人舒适的环境温度约为50℃C解析：CA．人步幅约为0.6m，一秒钟约2步，所以人步行的速度为1.2m/s，故A项不符合题意；B．一节干电池的电压约为1.5V，故B项不符合题意；C．初中物理课本的质量约为0.3kg，重力约为==⨯=G mg0.3kg10N kg3N故C项符合题意；D．让人舒适的环境温度为26℃，故D项不符合题意。

故选C。

4．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。

滑动片P顺时针向A端滑动的过程中，下列说法正确的是（）A．电位器接入电路中的电阻变大B．电路中的电流变小C．小灯泡两端的电压变大D．小灯泡的亮度变暗C解析：C由图可知，电路为电位器与小灯泡的串联电路，当滑动片P顺时针向A端滑动的过程中，电位器接入电路的电阻变小，电路的总电阻变小，电路中的电流变大，根据串联电路分压特点，小灯泡两端的电压变大，小灯泡变亮。

(每日一练)(文末附答案)2022届初中物理电压和电阻真题单选题1、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．2、在国际单位制中，电压的单位是（）A．VB．AC．JD．W3、如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的a处（非端点），此时灯泡L恰好正常发光，电流表A和电压表V均有示数。

已知滑动变阻器的总电阻大于灯泡L 的电阻，不计温度对电阻的影响，以下判断正确的是（）A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变亮甚至可能被烧毁B．若保持P在a处不动，同时闭合S1和S2后，A表和V表示数均变大C．若保持P在a处不动，S1仍断开，闭合和S2后，A表和V表示数均变大D．若保持S1和S2断开，让P缓慢向右滑动，A表示数变化量和V表示数变化量的比值变大4、如图所示，电路中，电源电压恒为6V，电流表量程为0～0.6A．电压表量程为0～3V，滑动变阻器R2规格为“20Ω0.5A”。

移动滑片P，当电流表示数为0.4A，电压表示数为2V。

下列说法中正确的是：（）A．定值电阻R1为5ΩB．滑片P向右移动，电压表、电流表示数都变小C．滑片P移至变阻器中点时，R1和R2的功率相等D．为保证电路安全，滑动变阻器阻值可调节范围为0～10Ω5、小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，两灯均不亮，只有电压表有示数，则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路6、如图所示，电路中，电源电压恒为6V，电流表量程为0～0.6A．电压表量程为0～3V，滑动变阻器R2规格为“20Ω0.5A”。

移动滑片P，当电流表示数为0.4A，电压表示数为2V。

下列说法中正确的是：（）A．定值电阻R1为5ΩB．滑片P向右移动，电压表、电流表示数都变小C．滑片P移至变阻器中点时，R1和R2的功率相等D．为保证电路安全，滑动变阻器阻值可调节范围为0～10Ω7、如图所示，下列四幅图依次对应说法正确的是（）A．甲图为电阻器，当其两端的电压为零时，电阻也为零B．乙图中，毛皮摩擦过的橡胶棒由于失去电子而带负电C．丙图中，验电器的工作原理是：同种电荷互相排斥D．丁图中，电动机运用了此原理，并将电能转化为机械能8、关于能源、材料和粒子，下列说法中正确的是（）A．电饭锅可以用超导材料做加热器B．原子是由质子和中子组成的C．破镜难以重圆，是因为分子间存在斥力D．太阳能、风能都是可再生能源9、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（）A．电位器与灯泡是并联的B．电位器通过改变接入电路中电阻的横截面积来改变电阻的大小C．若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗D．若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮10、如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（）A．2VB．4VC．6VD．8V多选题11、下列说法正确的是（）A．如果两个用电器电压不相等，则这两个用电器一定是串联的B．如果两个用电器电流相等，则这两个用电器一定是串联的C．如果两个用电器电流不相等，则这两个用电器一定是并联的D．如果两个用电器电压相等，则这两个用电器一定是并联的12、关于家庭电路和安全用电，下列说法中错误的是（）A．试电笔是用来测试物体是带正电还是带负电的B．电能表是测量电流通过用电器所做电功的仪表C．对人体安全的电压是不高于220VD．家庭电路中，一个开关控制多盏照明灯，则这些照明灯一定是串联的13、在图中，图像A、B反映的是小灯泡L和定值电阻R通过它们的电流与其两端电压的关系，其中小灯泡的额定电压是2.5V。

一、选择题1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路2．下列所提供的数据中符合实际情况的是（）A．一节干电池电压15VB．中考跳绳合格，考生的跳绳功率约1500WC．家用电冰箱的工作电流约1AD．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。

他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。

若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间4．甲、乙两电阻分别是R甲=5Ω、R乙=10Ω。

并联后接在电源两端，如图所示。

下列分析正确的是（）A．甲两端的电压大于乙两端的电压B．通过甲的电流与通过乙的电流相等C．甲两端的电压等于乙两端的电压D．甲的电功率与乙的电功率相等5．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰36．下列提供的数据符合实际情况的是（）A．实验室小灯泡的电流约为0.3AB．对于人体的安全电压是低于36VC．小军同学骑自行车的功率约为500WD．手托两个鸡蛋匀速向上抬高1m约做功10J7．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D8．关于导体、半导体和超导体，下列说法正确的是（）A．中考实行网上阅卷，条形码扫描器中的光敏二极管使用的是半导体材料B．超导材料可用来制作电饭锅的发热体，且发热效率更高C．导体的电阻由导体两端的电压和通过导体的电流共同决定D．当导体被均匀拉长至原来的两倍时，它的电阻增大为原来的两倍9．如图所示，电源电压是5V并保持不变。

初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系la =lb＞lc，横截面积关系Sa＞Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③2、如图6-3-2所示，滑片P可（）A.向左滑动，但不能滑到C点B.向左滑动，可以滑到C点C.向右滑动，但不能滑到D点D.向右滑动，可以滑到D点图6-3-23、在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图所示情况，那么当开关闭合后可能出现的情况是（）A．电流表和电压表都被损坏B．电流表和电源损坏，电压表示数为零C．电流表示数为零，电压表有示数D．电流表损坏，电压表有示数4、在如图17所示的电路中，电源电压保持不变，开关Ｓ闭合前，电流表Ａ1、Ａ2的示数比为5∶3，开关Ｓ闭合后，两电流表的示数比为3∶2，则Ｒ1、Ｒ3的大小关系是（）Ａ．Ｒ1＜Ｒ3Ｂ．Ｒ1＞Ｒ3Ｃ．Ｒ1＝Ｒ3Ｄ．无法确定5、如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是（）A．B．C．D．6、如图所示的电路，电源电压恒定，当开关S闭合时（）A．A示数变小，V示数变大B．A示数变大，V示数不变C．A示数不变，V示数变小D．A示数不变，V示数变大7、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。

（）8、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．UAB>UBC，IAB<IBC B．UAB<UBC，IAB=IBCC.UAB>UBC，IAB＝IBC D．UAB＝UBC，IAB<IBC9、下列图中，能用电压表测灯L1两端电压的是()A．B．C．D．10、如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变B．L1、L2都变亮C．L1变亮，L2变暗D．L1、L2都变暗11、在探究电路的电压规律的实验时用了如图所示的某个电路，已知R1＝R2＜R3，电压表、和的读数分别为1.0V、1.5V和2.5V。

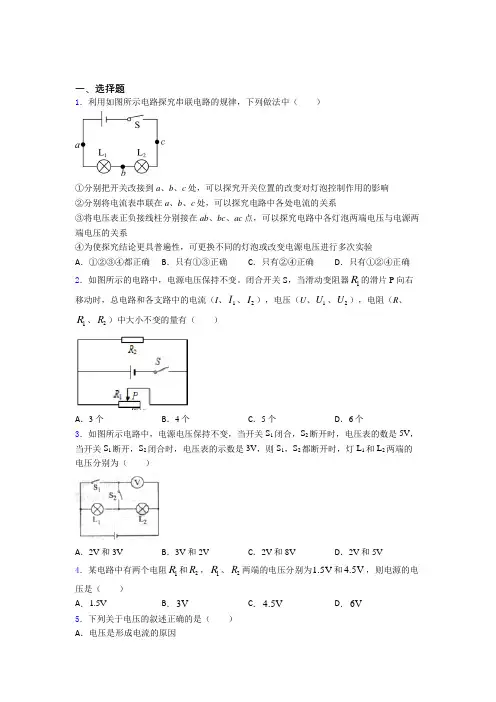

一、选择题1．利用如图所示电路探究串联电路的规律，下列做法中（）①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验A．①②③④都正确B．只有①③正确C．只有②④正确D．只有①②④正确A 解析：A①分别把开关改接到a、b、c处，开关的位置不同，通过开关的通断，可以探究开关位置的改变对用电器控制作用的影响，故①正确；②分别将电流表串联在a、b、c处，电流表测不同位置的电流，可以探究电路中各处电流的关系，故②正确；③电压表要并联在ab、bc和ac点，分别测量灯泡L1、L2和电源电压，可以探究串联电路中各用电器两端电压与电源两端电压的关系，故③正确；④本实验是探究串联电路的规律（主要是电流、电压的规律），为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实险，故④正确。

故选A。

2．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定C解析：CA．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小，任何导体都对电流有阻碍作用。

故A错误；B．导体的电阻是导体的一种性质，导体的电阻越大，它对电流的阻碍作用越大。

故B错误；C．导体的电阻是导体本身的一种性质，其大小取决于自身的材料、长度、横截面积以及温度，与其两端的电压、通过它的电流大小无关。

故C正确；D．导体电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关。

故D错误。

故选C 。

3．下列关于电压的说法正确的是（ ）A ．只要有电压就一定能形成电流B ．电压是使自由电荷发生定向移动形成电流的原因C ．对人体的安全电压为36VD ．一节干电池的电压为2V B 解析：BA ．有电压且电路处于通路状态才能形成电流，故A 错误；B ．电压可以使自由电荷发生定向移动，是形成电流的原因，故B 正确；C ．对人体的安全电压是不超过36V ，故C 错误；D ．一节干电池的电压为1.5V ，故D 错误。

第十六章《电压 电阻》单元检测题一、填空题（共16分，每空1分）1．如图1示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 、乙表是 。

(选填“电流表”或“电压表”)2．通常情况下，干燥的木板是绝缘体，但是在潮湿的天气里，木板也会成为_________。

这说明导体和绝缘体之间没有绝对的_________。

3．丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开， 如图（2）甲所示，原因是__________。

若将另一带电小球与验电器金属球接触， 发现箔片闭合，如图（2）乙所示，则此带电小球带 电。

4．小华同学家中有洗衣机一台，工作电流为1．2 A ；电冰箱一台，工作电流为1．2 A ； 日光灯5盏，工作电流均为180 mA ；电视机一台，工作电流为500 mA ；电磁炉一个，工作电流为4 A 。

他家的进户保险丝允许通过的最大电流是10 A ，他家的这些用电器_______同时使用（填“能”或“不能”），理由是________________。

5．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏 转均为图 (b)所示，则电阻Ｒ1两端的电压为 ， Ｒ2两端的电压为 。

6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。

7．某导体两端的电压为6伏，10秒内通过导体横截面的电荷量为3库，则通过导体的 电流为_______安，如果该导体两端的电压变为12伏，则该导体的电阻为_______欧。

8．如图4，电源电压为12V ，电压表示数为4V ，则两灯泡是______联，L 1两端的电压是_____V二、选择题（共20分，把你认为正确的答案序号填写在题后的括号内.第9～12小题，每小题只有一个正确答案，每小图4图2甲乙图3510 15 V123(a)图1图5题3分；第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题4分，全部选择正确得4分.不定项选择正确但不全得2分，不选、多选或错选得0分）9．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（ ） A ．锡箔纸 B ．塑料纸 C ．湿布条 D ．废铁片10．在如图5所示的电路中，当开关S 闭合后，电压表示数为6V ；当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为： （ ） A 、6V 4V B 、4V 6V C 、2V 4V D 、4V 2V 11．白炽灯丝断了，再搭接上接入原电路中，则 ( )A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变12．击剑比赛中，当甲方运动员的剑(图中用“S 甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。

初中物理电压电阻练习题含答案一、电压电阻压轴实验培优题1．在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、长度、温度、_______等有关．（2）实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的________图．（3）测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是_______．（4）在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫_________法．（5）小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为_________同学的改进更好一些（忽略灯丝电阻变化）．2．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

3．如图所示是小明“探究串联电路中电压的关系”的实验电路图.（1）实验步骤：A．按如图所示接好电路，闭合开关前，滑片P应调至最_____端.(填“左”或“右”) B．滑片P移至适当位置，用电压表测出定值电阻R0两端的电压U1.C．保持_________D．保持滑片P不动，用电压表测出a、b两点之间的电压U.E.移动滑片P的位置，重复步骤B、C、D两次.（2）讨论交流：小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和.另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和.你认为______的结论更合理，理由是_______（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为_______V.（4）小明按图甲接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数.经检查，除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______为进一步确定故障，应_______4．在探究“串联电路电压的规律”实验中.(1)小珊想电压表测灯L1的两端电压,连接电路如图所示,分析小灯泡的发光情况：______电压表实际测哪两端电压_______(2)图中只有一根导线连错,请在连错的导线上画“X”,并用笔画线表示导线将电路连接正确. ________________(3)改正电路后,闭合开关,如图所示,电压表示数为________________,若电源电压为3V, 则L2两端的电压为______．5．某实验小组在学习了用电流表探究串联电路的电流特点后，猜想：并联电路中干路中的电流等于各支路中的电流之和．于是，他们决定进行探究，并首先设计出了电路图（图甲）．（1）电路元件如图乙所示，若通过每只灯的电流约0.3～0.5A，并联后要测通过L1的电流，则M、N应分别接______；要测通过干路中的电流，则M、N应接______．（图中a、b、c、d为接线柱代码）（2）连接电路时，当把最后一根导线刚连接好，灯泡L1、L2就亮了，在实验操作中不当之处是：_____________________．（3）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是_________A．电流表内部开路 B．开关处接触不良C．电流表被短路 D．电源供电不足（4）若测得L2支路的电流值如图丙所示，则通过L2电流为______A．6．在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、横截面积、______、______有关．（2）实验时，同学们用图甲所示的实验装置分别把a、b、c、d四根金属丝接入电路中A、B两点之间，探究情况如下表：选用__________________两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：______________________________________________________．（3）如图乙所示的实验，可探究导体电阻与_________________的关系．7．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体. （2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体. （3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、________、________有关.（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的（_______）A．用水流的形成来类比电流的形成B．用一条带箭头的直线表示光的传播路线和方向C．研究压力作用效果与压力、受力面积的关系D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.8．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压 3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，连接电路时，开关应_______．（2）某次实验中测得电压表的读数为 2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= _______A，此时金属丝的电阻R= _______Ω．（3）实验中移动金属夹P，分别测出AP段的长度l和对应的电压电流值，并计算出电阻值R，其中l和R的数据如下表：l/cm304050607080R/Ω 2.1 2.8 3.5 4.2 4.9 5.6分析表中数据，可知_______．（4）小军同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．9．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不相同”）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？_____．为什么？_____．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理？_____．理由是_____．10．在某次综合实践活动中，晓益利用蓄电池（电压为 24V）、电压表（量程为 0～15V）、校准电阻 R0、滑动变阻器R（最大阻值为100Ω）等器材，设计了一种测定油箱内油量的方案（图甲），选配合适的校准电阻值，能够使油箱装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）（1）校准电阻除了可以校准表盘，还有什么作用？ _________（2）校准电阻的阻值为多少？ _________（3）另一个小组的大中同学设计了如图乙所示的电路，请你从能耗的角度分析这种方案的优点．___11．“探究串联电路的电压关系”实验电路如图甲所示。

一、选择题1．利用如图所示电路探究串联电路的规律，下列做法中（ ）①分别把开关改接到a 、b 、c 处，可以探究开关位置的改变对灯泡控制作用的影响 ②分别将电流表串联在a 、b 、c 处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab 、bc 、ac 点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验 A ．①②③④都正确 B ．只有①③正确 C ．只有②④正确 D ．只有①②④正确2．如图所示的电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（ ）A ．3个B ．4个C ．5个D ．6个3．如图所示电路中，电源电压保持不变，当开关S 1闭合，S 2断开时，电压表的数是5V ，当开关S 1断开，S 2闭合时，电压表的示数是3V ，则S 1，S 2都断开时，灯L 1和L 2两端的电压分别为（ ）A ．2V 和3VB ．3V 和2VC ．2V 和8VD ．2V 和5V4．某电路中有两个电阻1R 和2R ，1R 、2R 两端的电压分别为1.5V 和4.5V ，则电源的电压是（ ）A ．1.5VB ．3VC ．4.5VD ．6V5．下列关于电压的叙述正确的是（ ）A ．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．教室里电灯的供电电压是110V6．如图电源电压为36V，L1和L2为两只相同的灯泡，关于电压表的示数下列判断中正确的是（）A．开关S断开，电压表的示数为36VB．开关S闭合，电压表的示数为36VC．开关S断开，电压表的示数为0VD．开关S闭合，电压表的示数为0V7．若通过L1与L2的电流大小相等，则（）A．L1与L2一定是串联B．L1与L2可能是串联，还可能是并联C．L1与L2一定是并联D．以上几种说法都不对8．如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（）A．S和A接触，P向右移动灯泡变暗B．S和B接触，P向右移动灯泡亮度变亮C．S和C接触，P向左移动灯泡变亮D．S和C接触，P向右移动灯泡亮度变暗9．如图所示，电源电压保持不变，灯泡L1、L2规格完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路10．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线的电阻小B．当导体两端的电压为零时，导体的电阻也为零C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻越小，表示导体对电流的阻碍作用越小11．关于电路的知识，下列说法中正确的是（）A．只要电路闭合，即使电路中没有电源，电路中也一定有电流B．连接电路时，开关一定要断开C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．电路两端有电压，电路中一定有电流12．小明在实验室里连接了如图所示的电路，电源由两节新干电池串联组成。

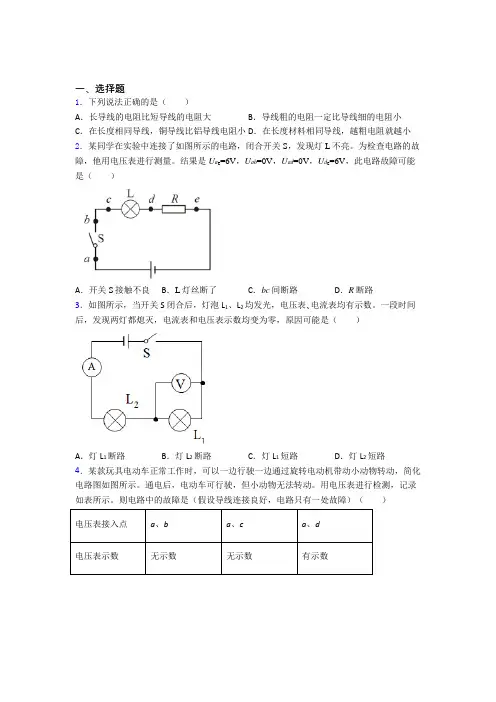

一、选择题1．下列说法正确的是（）A．长导线的电阻比短导线的电阻大B．导线粗的电阻一定比导线细的电阻小C．在长度相同导线，铜导线比铝导线电阻小 D．在长度材料相同导线，越粗电阻就越小2．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路3．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。

一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路4．某款玩具电动车正常工作时，可以一边行驶一边通过旋转电动机带动小动物转动，简化电路图如图所示。

通电后，电动车可行驶，但小动物无法转动。

用电压表进行检测，记录如表所示。

则电路中的故障是（假设导线连接良好，电路只有一处故障）（）电压表接入点a、b a、c a、d电压表示数无示数无示数有示数A ．行驶定时器断路B ．旋转开关断路C ．旋转定时器断路D ．旋转电动机断路 5．现代生活中需要各种各样的材料，下列说法中正确的是（ ）A ．超导体是一种电阻超级大的材料B ．铅笔芯、油、铝都是很好的导体C ．用半导体材料可以制成性能优良的输电线D ．有些半导体材料对光比较敏感，可以用来制造光敏电阻6．两个电阻1R 、2R 并联连接，且12R R >，电阻1R 、2R 两端的电压分别为1U 、2U ，通过的电流分别为1I 、2I ，则下列判断中正确的是（ ）A ．12I I =，12U U >B ．12I I >，12U U =C ．12I I =，12U U <D ．12I I <，12U U = 7．下列所提供的数据中符合实际的是（ ）A ．中学生正常上楼时的功率约为150WB ．教室里一盏日光灯正常工作时，电流约为15mAC ．对人体安全的电压是220VD ．一只鸡蛋从课桌面掉到地面，重力对它所做的功约为20J8．用电压表测灯L 1两端的电压，下列正确的电路图是（ ） A ．B．C．D．9．课堂上，李老师在黑板上写下了几个关于物理知识的常识，其中有正确的也有不正确的。

一、选择题1．如图所示电路，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6 V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡 L2处短路C．灯泡 L1处断路D．灯泡L2处断路2．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定3．甲、乙两电阻分别是R甲=5Ω、R乙=10Ω。

并联后接在电源两端，如图所示。

下列分析正确的是（）A．甲两端的电压大于乙两端的电压B．通过甲的电流与通过乙的电流相等C．甲两端的电压等于乙两端的电压D．甲的电功率与乙的电功率相等4．下列数据最符合实际情况的是（）A．人步行的速度约为10m/sB．一节新干电池的电压约为3VC．初中物理课本的重力大约为3ND．让人舒适的环境温度约为50℃5．如图所示的电路，若闭合开关S，则（）A．电流表会被烧坏B．电压表会被烧坏C．两表都不会被烧坏D．两表都会被烧坏6．下列关于实验仪器的使用方法，错误的是（）A．电流表可直接接到电源两极上B．电流表应串联在电路中C．电流从表的正接线柱流入，负接线柱流出 D．被测电压不应超过电压表量程7．如图所示，闭合开关S、S1，电路正常工作，再断开S1（）A．R2两端电压变大B．R2两端电压变小C．电流表的示数变大D．电流表的示数变小8．为了研究电阻与长度的关系，采用了如图所示的电路装置，其中两根电阻丝的材料和横截面积应该（）A．材料相同、横截面积相同B．材料不同、横截面积不同C．材料不同、横截面积相同D．材料相同、横截面积不同9．如图所示，电源电压是5V并保持不变。

开关S闭合后电压表的示数为3V，则（）A．L1两端的电压为3VB．L2两端的电压为2VC．若只将电压表的接线柱b改接到c时，示数将变为2VD．若只将电压表的接线柱a改接到c时，示数将变为5V10．下列说法正确的是（）A．人的安全电压小于36VB．汽油机做功冲程能量是从机械能转化成内能C．沿海地区冬暖夏凉，是因为水的密度大D．摩擦起电的实质是电子的转移11．如图所示，电源电压保持不变，灯泡L1、L2规格完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路12．如图所示电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮，若将电压表接在b、d间，电压表无示数：若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。

初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是（）A．灯L1断路 B．灯L2短路 C．电流表断路 D．灯L2断路2、如图所示的电路中，已知电源电压为6V，L1和L2都正常发光，对于V1、V2、V3三只电压表的示数，下列各组数据中正确的一组是（）A．6V 6V 6V B．2V 4V 6VC．6V 4V 2V D．0V 6V 4V3、如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是( )A．L1的灯丝断了 B．L2的灯丝断了C．L1和L2的灯丝都断了 D．电流表坏了4、下列关于电阻的说法中正确的是（忽略温度对电阻的影响）（）A．导体的电阻与其两端的电压及通过的电流有关B．两根粗细一样的导体，长的一定比短的电阻大C．若导体不接入电路，其电阻为零D．电阻的大小由导体本身的材料、长度和横截面积决定5、如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有"3V 1.5W"的灯泡L1正常发光，标有"6V 3W"的灯泡L2发光较暗．若不考虑温度对灯丝电阻的影响，下列说法正确的是A．电表a为电流表，且示数为1AB．电表b为电压表，且示数为3VC．电表c为电流表，且示数为0.25AD．闭合开关S，电路消耗的总功率为2.25W6、如图所示的电路，两个灯泡完全相同，闭合开关，电压表示数是3V．关于电源电压和灯泡L2两端的电压，下列说法正确的是（）A． 3 V 3 V B． 1.5 V 3 V C． 3 V 1.5 V D． 6 V 3 V7、在国际单位制中，电压的单位是（）A．安培B．伏特C．焦耳D．瓦特8、关于电流、电压、电阻的国际主单位，正确的是() A．欧姆、伏特、安培B．安培、伏特、欧姆C．伏特、欧姆、焦耳D．安培、伏特、瓦特9、如图4所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是A．L1灯断路B．L2灯断路C．电流表内部发生了断路D．开关接线柱没接实，发生了断路10、图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和C C．A和D D．B和D11、如图所示的电路中，下列说法正确的是（）A．开关S闭合时，电压表测L电压1B．开关S闭合时，电压表测电源电压电压C．开关S闭合时，电压表测L2和电源的总电压D．开关S断开时，电压表测L112、关于铜导线，下列说法正确的是A．铜导线是导电能力最好的导线B．铜导线均匀拉长后，电阻变小C．铜导线截成两段后并成一根使用，电阻变小D．铜导线的温度升到足够高时，电阻为零和13、在如图所示电路的圆圈里填上适当的电表符号，开关S闭合后，灯泡L1L发光（）2A．甲是电流表，乙、丙是电压表B．甲、丙是电压表，乙是电流表C．甲是电压表，乙、丙都是电流表D．甲、乙是电压表，丙是电流表14、如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．ＡＢ段电阻大，电流小；B．ＣＤ段电阻大电流大；Ｃ．ＡＢ段电阻大，电流与ＣＤ段相等；Ｄ．ＣＤ段电阻大，电流与ＡB段相等。

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：32．如图所示电路，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6 V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡 L2处短路C．灯泡 L1处断路D．灯泡L2处断路3．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路4．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

无风时OC是竖直的，风越强，OC杆偏转的角度越大。

AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（）A．风力越大，接入电路中的电阻越小B．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小C．金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，有风时，P A部分连入电路D．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表5．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D6．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（）A．电压表测的是灯L1两端的电压B．开关断开时电流表无示数但电压表有示数C．电压表测的是灯L2两端的电压D．电压表测的是电源两端的电压7．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（）A．一定是灯泡1L短路B．一定是灯泡1L断路C．一定是灯泡2L短路D．一定是灯泡2L断路8．下列关于实验仪器的使用方法，错误的是（）A．电流表可直接接到电源两极上B．电流表应串联在电路中C．电流从表的正接线柱流入，负接线柱流出 D．被测电压不应超过电压表量程9．如图所示，闭合开关S、S1，电路正常工作，再断开S1（）A．R2两端电压变大B．R2两端电压变小C．电流表的示数变大D．电流表的示数变小10．下列所提供的数据中符合实际的是（）A．中学生正常上楼时的功率约为150WB．教室里一盏日光灯正常工作时，电流约为15mAC．对人体安全的电压是220VD．一只鸡蛋从课桌面掉到地面，重力对它所做的功约为20J11．以下判断正确的是（）A．导线多用铜丝不用铁丝是因为铜是导体铁是绝缘体B．用丝绸摩擦过的玻璃棒靠近一个轻质小球时发现有排斥现象则该小球一定带正电C．在电路中，电源外部的电流方向是从电源负极到电源的正极D．滑动变阻器是通过改变电阻丝的横截面积大小而改变电阻大小的12．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法不正确的是（）A．水果的作用是给电路提供电压B．发光二极管工作时电路中有电荷在发生定向移动C．该电路两端只要有电压就一定有电流D．把水果串联起来可以提高电压13．如图所示，当闭合开关后，电压表所测的是（）A．电源电压B．灯L1两端的电压C．灯L2两端的电压D．灯L1与L2两端的电压14．下列说法正确的是（）A．电荷的移动形成电流B．电路中有电压就一定有电流C．把一根铜丝均匀拉长后电阻变小D．摩擦起电的实质是电子从一个物体转移到了另一个物体15．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联B．电流表A1测的是灯L1的电流C．电流表A2测的是灯L2的电流D．电压表不能测出灯L1两端的电压二、填空题-关系如图所示。

一、选择题1．下列数据中最符合实际情况的是（）A．家用电风扇的额定功率约为80WB．正常工作的家用电冰箱的电流约为5AC．对人体的安全电压是220VD．人体的电阻约为10ΩA解析：AA．家用电风扇的额定功率约为80W，故A符合实际，符合题意；B．正常工作的家用电冰箱的电流约为1A，故B不符合实际，不符合题意；C．对人体的安全电压是不高于36V，故C不符合实际，不符合题意；D．人体的电阻约为2kΩ，故D不符合实际，不符合题意。

故选A。

2．如图所示，几只水果提供的电力点亮了一排发光二极管。

下列说法正确的是（）A．水果电池将电能转化为化学能B．发光二极管是由超导体材料制成的，此时它在电路中为用电器C．一排二极管同时发光说明它们一定是串联的D．把水果串联起来可以提高电压D解析：DA．水果电池是将化学能转化为电能，故A错误；B．发光二极管是由半导体材料制成的，此时它消耗电能，在电路中为用电器，故B错误；C．一组二极管同时发光，可能是串联，也可能是并联，故C错误；D．将水果电池串联，总电压等于各水果电压之和，所以可提高总电压，故D正确。

故选D。

3．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。

滑动片P顺时针向A端滑动的过程中，下列说法正确的是（）A．电位器接入电路中的电阻变大B．电路中的电流变小C．小灯泡两端的电压变大D．小灯泡的亮度变暗C解析：C由图可知，电路为电位器与小灯泡的串联电路，当滑动片P顺时针向A端滑动的过程中，电位器接入电路的电阻变小，电路的总电阻变小，电路中的电流变大，根据串联电路分压特点，小灯泡两端的电压变大，小灯泡变亮。

故选C。

4．某款玩具电动车正常工作时，可以一边行驶一边通过旋转电动机带动小动物转动，简化电路图如图所示。

通电后，电动车可行驶，但小动物无法转动。

用电压表进行检测，记录如表所示。

则电路中的故障是（假设导线连接良好，电路只有一处故障）（）电压表接入点a、b a、c a、d电压表示数无示数无示数有示数A．行驶定时器断路B．旋转开关断路C．旋转定时器断路D．旋转电动机断路B解析：B通电后，电动车可行驶，但小动物无法转动，说明旋转电动机所在支路出现了断路，电压表接入a、b点时，电压表无示数，说明是与电压表并联部分以外出现断路，即旋转电动机之外断路，电压表接入a、c点时，电压表无示数，说明是与电压表并联部分以外出现断路，即旋转电动机和旋转定时器之外断路，电压表接入a、d点时，电压表有示数，说明是与电压表并联部分出现断路，旋转电动机和旋转定时器无故障，则旋转开关断路。

（物理）初中物理电压和电阻专项综合练习卷及答案一、选择题1．电路和水路有许多相似之处。

下列与如图中抽水机作用相似的电路元件是（）A. 用电器B. 电源C. 电键D. 导线【答案】B【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B符合题意，ACD不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。
