“直驱VS双馈”风机技术流派大比对随着国家新能源发展线路的明确,风电行业的发展正在被越来越多的人所关注和期待。
在风电技术的选择方面,随着国内风机大型化趋势的升级,业内对于直驱与双馈技术孰优孰劣的讨论也更加激烈。
今天我们就从发展历史、运维情况、发展趋势等方面来比对一下这两种技术的特点。
发展历史现在市场上有一种误解,即直驱技术是一种新兴的技术,而双馈技术是传统的技术。
其实,从诞生时间看,双馈和直驱两种技术几乎是同时出现的,甚至直驱技术的出现要比双馈技术更早些。
但是发展至今,双馈技术因其运行稳定的特性占据了大片的市场份额。
双馈、直驱两种技术路线的本质区别在于双馈型是带“齿轮箱”的,而直驱型是不带“齿轮箱”的。
现在全世界风电机组中,85%以上是带齿轮箱的机型。
尤其在技术、稳定性及可靠性要求更高的海上机组中,无一例外的全部采用了技术成熟且可靠性好的带齿轮箱技术方案,包括2兆瓦、2.3兆瓦、3兆瓦、3.6兆瓦、5兆瓦等各级别机型,厂商包括Vestas,Siemens,Repower,华锐风电等全球所有主要海上风电机组生产厂商。
目前为止,除金风科技的一台1.5兆瓦机组外,全世界范围内还没有更多的直驱机组下海。
从目前国内的情况来看,双馈变桨变速型风机的装机容量最大。
代表厂家包括vestas,GE,GAMESA,华锐,东汽,国电联合动力、明阳、上海电气,北重等;直驱式变桨变速型风机也有一定装机容量,代表厂家包括如金风,湘电,上海万德等;此外还有一种失速型定桨定速风机,多数为小功率机型,目前在大功率机型上基本淘汰。
从市场份额来看,多数业内人士认为,带齿轮箱的风电技术将在今后相当长的时间内继续占据市场主流地位。
而直驱技术的市场表现如何,还有待观察。
部件差异在发电机、变频器、齿轮箱等风机主要部件中,双馈和直驱机型都存在一定的差异。
从发电机看:目前双馈机组采用双馈式异步发电机,而直驱机组多采用低速多极发电机,发电机的励磁方式分为永磁和电励磁两类。
双馈型风机与直驱型风机的比较分析学号:姓名:学院(系): 自动化学院专业: 电气工程及其自动化2013 年1 月双馈型风机与直驱型风机的比较分析1、引言1.1风力发电的背景风力发电是电力可持续发展的最佳战略选择。
清洁、高效成为能源生产和消费的主流,世界各国都在加快能源发展多样化的步伐。
从20 世纪90 年代开始,世界能源电力市场发展最为迅速的已经不再是石油、煤和天然气,而是太阳能发电、风力发电等可再生能源。
世界各地都在通过立法或不同的优惠政策积极激励、扶持发展风电技术,而中国是风能资源较丰富的国家,更需要开发利用风电技术。
技术创新使风电技术日益成熟。
目前,在发达国家风电的年装机容量以35.7%高速度增长。
一个重要原因是各国积极以科学的发展观,采取技术创新,使风电技术日益成熟。
目前单机容量500kW、600kW、750kW 的风电机组已达到批量商业化生产的水平,并成为当前世界风力发电的主力机型,兆瓦级的机组也已经开发出来,并投入生产试运行。
同时,在风电机组叶片设计和制造过程中广泛采用了新技术和新材料,风电控制系统和保护系统广泛应用电子技术和计算机技术,有效地提高风力发电总体设计能力和水平,而且新材料和新技术对于增强风电设备的保护功能和控制功能也有重大作用。
风力发电将能迅速缓解我国能源急需和电力短缺的局面,近两年中国出现大面积的缺电,风能发电对于缓解缺电具有非同寻常的意义。
风电的诸多优势中,一个重要特点是风电上马快,不像火电、水电的建设需要按年来计算,风电在有风场数据的前提下其建设只需要以周、月来计算,即风场是可以在短时间内完成的。
世界风电正在以33%甚至在部分国家以60%以上的增速发展,我国完全有可能以迅速发展风电的模式来解决我国燃眉之急的电力短缺。
1.2世界风电技术的发展进入二十一世纪之后,随着现代电力电子技术的不断发展,新材料的涌现以及工艺的不断完善,世界风力发电技术又向前迈进了一大步,主要表现如下:(1)风力发电单机容量继续稳步上升。
国内风力发电机主要包括永磁直驱风机和双馈风机两种。
两者的最大区别在于不同的传动、发电结构。
以下通过分析风机的主要结构特性来比较两者的优劣势:
相较于双馈式电机,永磁直驱风机更能适应低风速,且能耗较少、后续维护成本低。
此外,永磁直驱风机的应用对于我国具有更加重要的意义,我国低风速的三类风区占到全部风能资源的50%左右,更适合使用永磁直驱式风电机组。
综合来看,永磁直驱风机将是我国风力发电机未来发展趋势。
我国企业拥有直驱风机的自主知识产权,结合《关于风电建设管理有关要求的通知》中风机国产化率要求及我国风机应用领域逐步扩展至低风速区域的要求,我们预计,我国永磁直驱风机占全国新增风机的比例不断提高。
预计至2014年,我国永磁直驱风机产量将达到4,000台,占2014年新增风机总量53%,其中1.5兆瓦永磁直驱风机和2.5兆瓦永磁直驱风机各占50%。

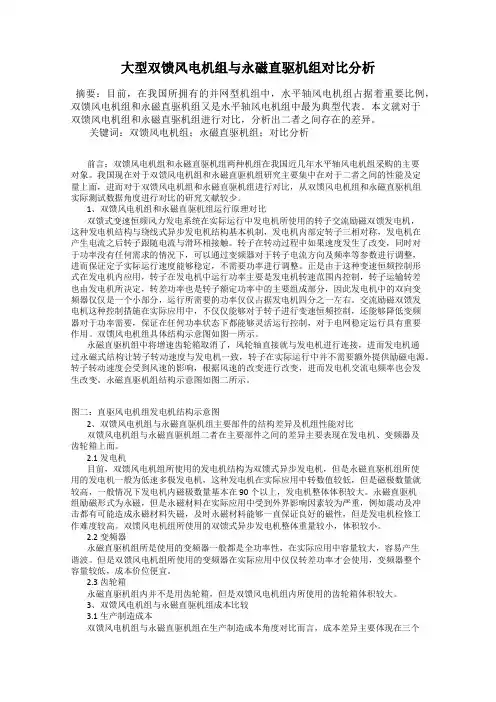

大型双馈风电机组与永磁直驱机组对比分析摘要:目前,在我国所拥有的并网型机组中,水平轴风电机组占据着重要比例,双馈风电机组和永磁直驱机组又是水平轴风电机组中最为典型代表。
本文就对于双馈风电机组和永磁直驱机组进行对比,分析出二者之间存在的差异。
关键词:双馈风电机组;永磁直驱机组;对比分析前言:双馈风电机组和永磁直驱机组两种机组在我国近几年水平轴风电机组采购的主要对象。
我国现在对于双馈风电机组和永磁直驱机组研究主要集中在对于二者之间的性能及定量上面,进而对于双馈风电机组和永磁直驱机组进行对比,从双馈风电机组和永磁直驱机组实际测试数据角度进行对比的研究文献较少。
1、双馈风电机组和永磁直驱机组运行原理对比双馈式变速恒频风力发电系统在实际运行中发电机所使用的转子交流励磁双馈发电机,这种发电机结构与绕线式异步发电机结构基本机制,发电机内部定转子三相对称,发电机在产生电流之后转子跟随电流与滑环相接触。
转子在转动过程中如果速度发生了改变,同时对于功率没有任何需求的情况下,可以通过变频器对于转子电流方向及频率等参数进行调整,进而保证定子实际运行速度能够稳定,不需要功率进行调整。
正是由于这种变速恒频控制形式在发电机内应用,转子在发电机中运行功率主要是发电机转速范围内控制,转子运输转差也由发电机所决定,转差功率也是转子额定功率中的主要组成部分,因此发电机中的双向变频器仅仅是一个小部分,运行所需要的功率仅仅占据发电机四分之一左右。
交流励磁双馈发电机这种控制措施在实际应用中,不仅仅能够对于转子进行变速恒频控制,还能够降低变频器对于功率需要,保证在任何功率状态下都能够灵活运行控制,对于电网稳定运行具有重要作用。
双馈风电机组具体结构示意图如图一所示。
永磁直驱机组中将增速齿轮箱取消了,风轮轴直接就与发电机进行连接,进而发电机通过永磁式结构让转子转动速度与发电机一致,转子在实际运行中并不需要额外提供励磁电源。
转子转动速度会受到风速的影响,根据风速的改变进行改变,进而发电机交流电频率也会发生改变。
双馈型风机与直驱型风机的比较分析双馈型风机与直驱型风机的比较分析学号:姓名:学院(系): 自动化学院专业: 电气工程及其自动化2013 年 1 月双馈型风机与直驱型风机的比较分析1、引言1.1风力发电的背景风力发电是电力可持续发展的最佳战略选择。
清洁、高效成为能源生产和消费的主流,世界各国都在加快能源发展多样化的步伐。
从 20 世纪 90 年代开始,世界能源电力市场发展最为迅速的已经不再是石油、煤和天然气,而是太阳能发电、风力发电等可再生能源。
世界各地都在通过立法或不同的优惠政策积极激励、扶持发展风电技术,而中国是风能资源较丰富的国家,更需要开发利用风电技术。
技术创新使风电技术日益成熟。
目前,在发达国家风电的年装机容量以 35.7% 高速度增长。
一个重要原因是各国积极以科学的发展观,采取技术创新,使风电技术日益成熟。
目前单机容量 500kW、600kW、750kW 的风电机组已达到批量商业化生产的水平,并成为当前世界风力发电的主力机型,兆瓦级的机组也已经开发出来,并投入生产试运行。
同时,在风电机组叶片设计和制造过程中广泛采用了新技术和新材料,风电控制系统和保护系统广泛应用电子技术和计算机技术,有效地提高风力发电总体设计能力和水平,而且新材料和新技术对于增强风电设备的保护功能和控制功能也有重大作用。
风力发电将能迅速缓解我国能源急需和电力短缺的局面,近两年中国出现大面积的缺电,风能发电对于缓解缺电具有非同寻常的意义。
风电的诸多优势中,一个重要特点是风电上马快,不像火电、水电的建设需要按年来计算,风电在有风场数据的前提下其建设只需要以周、月来计算,即风场是可以在短时间内完成的。
世界风电正在以 33%甚至在部分国家以 60%以上的增速发展,我国完全有可能以迅速发展风电的模式来解决我国燃眉之急的电力短缺。
1.2世界风电技术的发展进入二十一世纪之后,随着现代电力电子技术的不断发展,新材料的涌现以及工艺的不断完善,世界风力发电技术又向前迈进了一大步,主要表现如下:(1)风力发电单机容量继续稳步上升。
双馈式、直驱式风力发电对比双馈式与直驱式是变速恒频风力发电机组的两种主要机型,二者各有优势并相互竞争,同时它们在技术上也相互促进。
双馈式风力发电机双馈异步风力发电机(DFIG,Double Fed Induction Generator)是一种绕线式感应发电机,双馈异步发电机的定子绕组直接与电网相连,转子绕组通过变频器与电网连接,转子绕组电源的频率、电压、幅值和相位按运行要求由变频器自动调节,机组可以在不同的转速下实现恒频发电,满足用电负载和并网的要求。
由于采用了交流励磁,发电机和电力系统构成了”柔性连接”,即可以根据电网电压、电流和发电机的转速来调节励磁电流,精确的调节发电机输出电压,使其能满足要求。
双馈式风力发电机具有以下优点:1、能控制无功功率,并通过独立控制转子励磁电流解耦有功功率和无功功率控制。
2、双馈感应发电机无需从电网励磁,而从转子电路中励磁。
3、它还能产生无功功率,并可以通过电网侧变流器传送给定子。
直驱式风力发电机直驱式风力发电机(Direct-driven Wind Turbine Generators),是一种由风力直接驱动发电机,亦称无齿轮风力发动机,这种发电机采用多极电机与叶轮直接连接进行驱动的方式,免去齿轮箱这一传统部件。
直驱式(无齿轮)风力发电机始于20多年前,由于电气技术和成本等原因,发展较慢。
随着近几年技术的发展,其优势才逐渐凸现,丹麦、德国都是在该技术领域发展较为领先的国家,国内的永磁直驱技术也得到了飞速进步。
直驱永磁风力发电机有以下优点:1、发电效率高:直驱式风力发电机组没有齿轮箱,减少了传动损耗,提高了发电效率,尤其是在低风速环境下,效果更加显著。
2、可靠性高:齿轮箱是风力发电机组运行出现故障频率较高的部件,直驱技术省去了齿轮箱及其附件,简化了传动结构,提高了机组的可靠性。
同时,机组在低转速下运行,旋转部件较少,可靠性更高。
3、运行及维护成本低:采用无齿轮直驱技术可减少风力发电机组零部件数量,避免齿轮箱油的定期更换,降低了运行维护成本。
双馈风电机组与永磁直驱机组对比摘要:清洁能源在电力系统中的大规模利用,使得风电机组在电网中的占比日益扩大,其运行特性极大地影响电力系统的运行稳定性.本文分析了双馈变速与直驱同步风电机组的结构特点。
关键词:电力系统;风力机组;永磁直驱机风力发电机组主要包括变频器、控制器、齿轮箱,发电机、主轴承、叶片等部件,在这些部件中发电机目前国产化程度最高,它的价格约占机组的10%左右。
发电机主要包括两种机型:永磁同步发电机和异步发电机。
永磁同步发电机低速运行时,不需要庞大的齿轮箱,但机组体积和重量都很大,1.5MW的用词直驱发电机机舱会达到5米,整个重量达80吨。
同时,永磁直驱发电机的单价较贵,技术复杂,制造困难,但是这种机型的优点是少了个齿轮箱,也就少了个故障点。
异步发电机是由风机拖动齿轮箱,在带动异步发电机运行,因为叶片速度很低,齿轮箱可以变速100倍,以让风机在额定转速下运行,目前流行的是双馈异步发电机,主要有1.25MW\1.5MW\2MW三种机型,异步发电机组的机组单价低,技术成熟,国产化高。
一、双馈风力发电系统双馈风力发电机组的控制核心是通过变流器对双馈发电机转子电流(频率、幅值、相位)的控制,以达到与风电机组机械部分运行特性匹配、提高风能的利用效率及改善供电质量的目的。
1、双馈变速恒频型风力发电机组的风轮叶片桨距角可以调节,同时发电机可以变速,并输出恒频恒压电能;2、在低于额定风速时,他通过改变转速和叶片桨距角使风力发电机组在最佳叶尖速比下运行,输出最大的功率;3、在高风速时通过改变叶片桨距角使风力发电机组功率输出稳定在额定功率。
双馈风力发电系统主要由叶片、增速齿轮箱、双馈发电机、双向变流器和控制器组成。
双馈式风力发电机组将风轮吸收的机械能通过增速机构传递到发电机,发电机将机械能转化为电能,通过发电机定子、转子传送给电网。
发电机定子绕组直接和电网连接,转子绕组和变频器相连。
变频器控制电机在亚同步和超同步转速下都保持发电状态。
直驱与双馈机组的对比分析直驱风力发电机组与双馈风力发电机组对比分析随着科学技术的进步,电力电子技术的成熟,大功率IGBT器件在风电领域的广泛应用,全功率变流器在风电并网方面的优势日渐凸显。
直驱永磁风力发电机组克服了齿轮箱连接复杂、风险成本大、故障率高、维护量大的弊端。
往日风电设备的领军企业如VESTAS、GE、SIEMENS等,制造双馈机组的世界大企业如今更是把直驱永磁技术作为未来风电的发展方向,全面进军直驱永磁风力发电机组的研发制造领域。
直驱永磁风力发电机在中国成长迅速,目前投运的所有机组平均可利用率已经超过98%。
其独特的优势逐步显现,并获得了使用者的认可。
受到风电投资商大力追捧。
简洁的结构、可靠的安全设计、较低的运行维护费用、高效的发电效率、优异的并网性能。
体现了直驱永磁风力发电机的先进性。
一、结构简洁,可靠性高直驱结构:叶轮—发电机—变流器—电网双馈结构:叶轮—主轴—齿轮箱—连轴器—发电机(变流器—滑环—转子)—电网1、直驱机组没有齿轮箱。
双馈机组的齿轮箱是风电领域的高故障部件。
风湍流、阵风、严酷的气候变化对齿轮箱运行造成无法预料的冲击。
双馈风力发电机的主轴-齿轮箱-连轴器-发电机要求对中精确,否则会造成震动,轴承受到很大的测向力。
电机1500转速,轴承的损坏几率大大增加。
2、直驱机组没有高速刹车。
双馈的高速刹车在紧急停机情况下对发电机和齿轮箱的冲击很大。
风电机组失火与高速刹车有关。
3、电网故障(低电压穿越)对直驱机组没有冲击。
而对双馈机组的齿轮箱、发电机冲击非常大。
●双馈机组在电网故障时:产生5倍的短路电流,发电机与齿轮箱之间存在很大的反向扭矩,对齿轮箱造成很大的冲击。
并影响发电机的绝缘。
●电网故障时双馈机组轮毂转速升高,如果顺桨控制不及时,将造成毁灭性故障。
直驱永磁全功率变流器背靠背模式,在电网故障时发电机独立于电网运行,变流器控制电磁扭矩保持发电机平稳运行、补偿无功及无功电流,并控制制动电阻反复消耗掉多余的有功。
“直驱VS双馈”风机技术流派大比对随着国家新能源发展线路的明确,风电行业的发展正在被越来越多的人所关注和期待。
在风电技术的选择方面,随着国内风机大型化趋势的升级,业内对于直驱与双馈技术孰优孰劣的讨论也更加激烈。
今天我们就从发展历史、运维情况、发展趋势等方面来比对一下这两种技术的特点。
发展历史现在市场上有一种误解,即直驱技术是一种新兴的技术,而双馈技术是传统的技术。
其实,从诞生时间看,双馈和直驱两种技术几乎是同时出现的,甚至直驱技术的出现要比双馈技术更早些。
但是发展至今,双馈技术因其运行稳定的特性占据了大片的市场份额。
双馈、直驱两种技术路线的本质区别在于双馈型是带“齿轮箱”的,而直驱型是不带“齿轮箱”的。
现在全世界风电机组中,85%以上是带齿轮箱的机型。
尤其在技术、稳定性及可靠性要求更高的海上机组中,无一例外的全部采用了技术成熟且可靠性好的带齿轮箱技术方案,包括2兆瓦、2.3兆瓦、3兆瓦、3.6兆瓦、5兆瓦等各级别机型,厂商包括Vestas,Siemens,Repower,华锐风电等全球所有主要海上风电机组生产厂商。
目前为止,除金风科技的一台1.5兆瓦机组外,全世界范围内还没有更多的直驱机组下海。
从目前国内的情况来看,双馈变桨变速型风机的装机容量最大。
代表厂家包括vestas,GE,GAMESA,华锐,东汽,国电联合动力、明阳、上海电气,北重等;直驱式变桨变速型风机也有一定装机容量,代表厂家包括如金风,湘电,上海万德等;此外还有一种失速型定桨定速风机,多数为小功率机型,目前在大功率机型上基本淘汰。
从市场份额来看,多数业内人士认为,带齿轮箱的风电技术将在今后相当长的时间内继续占据市场主流地位。
而直驱技术的市场表现如何,还有待观察。
部件差异在发电机、变频器、齿轮箱等风机主要部件中,双馈和直驱机型都存在一定的差异。
从发电机看:目前双馈机组采用双馈式异步发电机,而直驱机组多采用低速多极发电机,发电机的励磁方式分为永磁和电励磁两类。
双馈风电机组与永磁直驱机组对比摘要:清洁能源在电力系统中的大规模利用,使得风电机组在电网中的占比日益扩大,其运行特性极大地影响电力系统的运行稳定性.本文分析了双馈变速与直驱同步风电机组的结构特点。
关键词:电力系统;风力机组;永磁直驱机风力发电机组主要包括变频器、控制器、齿轮箱,发电机、主轴承、叶片等部件,在这些部件中发电机目前国产化程度最高,它的价格约占机组的10%左右。
发电机主要包括两种机型:永磁同步发电机和异步发电机。
永磁同步发电机低速运行时,不需要庞大的齿轮箱,但机组体积和重量都很大,1.5MW的用词直驱发电机机舱会达到5米,整个重量达80吨。
同时,永磁直驱发电机的单价较贵,技术复杂,制造困难,但是这种机型的优点是少了个齿轮箱,也就少了个故障点。
异步发电机是由风机拖动齿轮箱,在带动异步发电机运行,因为叶片速度很低,齿轮箱可以变速100倍,以让风机在额定转速下运行,目前流行的是双馈异步发电机,主要有1.25MW\1.5MW\2MW三种机型,异步发电机组的机组单价低,技术成熟,国产化高。
一、双馈风力发电系统双馈风力发电机组的控制核心是通过变流器对双馈发电机转子电流(频率、幅值、相位)的控制,以达到与风电机组机械部分运行特性匹配、提高风能的利用效率及改善供电质量的目的。
1、双馈变速恒频型风力发电机组的风轮叶片桨距角可以调节,同时发电机可以变速,并输出恒频恒压电能;2、在低于额定风速时,他通过改变转速和叶片桨距角使风力发电机组在最佳叶尖速比下运行,输出最大的功率;3、在高风速时通过改变叶片桨距角使风力发电机组功率输出稳定在额定功率。
双馈风力发电系统主要由叶片、增速齿轮箱、双馈发电机、双向变流器和控制器组成。
双馈式风力发电机组将风轮吸收的机械能通过增速机构传递到发电机,发电机将机械能转化为电能,通过发电机定子、转子传送给电网。
发电机定子绕组直接和电网连接,转子绕组和变频器相连。
变频器控制电机在亚同步和超同步转速下都保持发电状态。

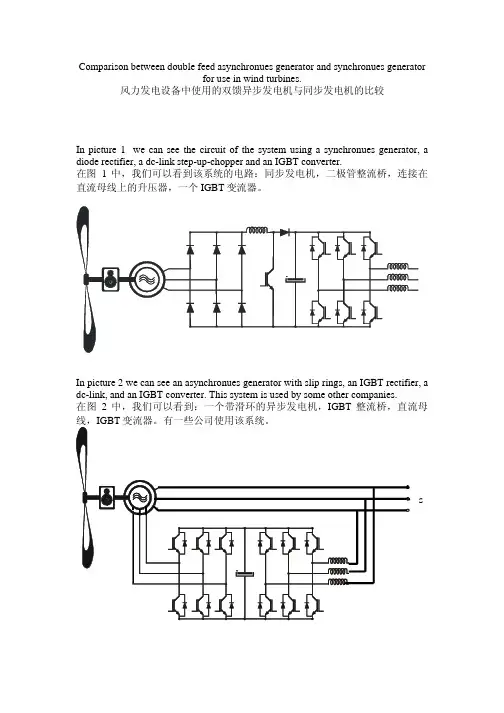

关于双馈型与直驱型风力发电设备特点的比对双馈风力发电机与直驱风力发电机的主要区别是有无齿轮箱的使用。
在直驱式风力发电系统中,风机叶轮直接驱动多级同步发电机的转子发电,免去齿轮箱这一传统部件。
双馈风力发电机组,定子有两套极数不同的绕组,功率绕组直接与电网相连,控制绕组通过双向变流器接电网,采用无刷的磁阻或者笼型转子,无需电刷和集电环。
双馈机组有齿轮箱,但是变流器是部分功率逆变;直驱机组无齿轮箱,是全功率逆变的。
直驱电机也分励磁和永磁,永磁理论上效率略高,但技术没有非常成熟。
关注效率方面,在低风速区域,直驱风力发电设备具有优势,此优势取决于所用电机的设计、制造水准。
需要明确指出,此优势不明显,尤其综合整机年发电量,双馈与直驱机型相差不大,如果相差两个百分点已经属于上等水平。
(一)从实际应用角度,比对两种类型风机的特性●可靠性1)双馈异步风力发电机组采用的双馈异步恒频技术为国际先进成熟的技术,变流器容量小,采用空冷冷却方式;直驱发电机组采用全功率变流器,在低电压穿越等情况下IGBT模块的可靠性较低,同时全功率变流器通常需采用水冷冷却方式,在实际运行中的很多工况下,水冷系统容易出现故障,易导致变流器IGBT模块烧毁。
2)联合动力公司风机机型采用准三分之一变频,变流器容量小,成本低,双馈机型发电机可控参数多,能对发电机电压、频率、转速、无功功率和有功功率等参数方便可控,系统的稳定性高。
3)中国的风机制造厂商针对直驱机型采用永磁同步发电机,永磁同步发电机存在过退磁现象(大容量的磁铁和铁心粘合的工艺较难实现;永磁材料会有不可逆退磁、高温退磁等现象;永磁的功率因数也不易调节),在风机使用寿命期内,存在因退磁影响发电机效率的可能,所以直驱风机尤其不适用于在温度较高的地区。
4)在装配质量层面上,风场现场的作业操作越少越好。
直驱机型发电机在户外单独分体吊装,会降低吊装作业速度,在恶劣气候环境下,严重降低装配质量。
●造价:由于直驱机型采用永磁同步发电机,永磁材料为稀有金属,致使电机成本高;而双馈机型变流器容量小,容量仅为机组总容量的30%左右,使得变流器成本降低。
双馈式\直驱式风力发电机的对比
【摘要】双馈式风力发电机与直驱式风力发电机是两种各有优势的机型,二者属于相互竞争的关系,同时它们也是相互促进的,这就是常说的有竞争就有进步,最终形成优势互补。
本文对这两种机型分别进行了描述、比较,为这两种大型风力发电机的应用奠定一定的理论基础。
【关键词】齿轮箱;永磁电机;变速箱
前言
本文通过对直驱式和双馈式两种不同的风力发电机进行描述,并从二者的主要结构特性对其各自不同的优缺点进行分析阐述,以增进人们的了解,使其得到更好的应用充分发挥其自身机能和作用。
1、双馈式异步发电机
双馈式异步发电机实际是异步感应电机的一种变异,这种发电机始于上世纪80年代,日本日立公司、东芝公司和前苏联在这种发电机的研制和开发中都作出了显著的贡献。
目前美国GE能源、EMD;德国VEM Sachsenwerk GmbH,LDW;瑞士ABB等公司的很多风力发电机产品,采用变速双馈风力发电的技术方案。
目前,市场占有率最高的双馈变速恒频风力发电机组,其风轮桨距角可以调节,同时发电机可以变速,并输出恒频恒压电能,效率较高。
在低于额定风速时,它通过改变转速和桨距角使机组在最佳尖速比下运行,输出最大的功率,而在高风速时通过改变桨距角使机组功率输出稳定在额定功率。
这种形式的性价比和效率均较高,逆变器功率较小。
调速范围达到30%额定转速,变流的容量只有系统容量的30%左右,变速恒频驱动和MPPT控制,有功、无功功率可独立进行控制。
双馈异步发电机在结构上与绕线式异步电机相似,定子、转子均为三相对称绕组,转子绕组电流由滑环导入,定子接入电网,电网通过四象限AC-DC-AC 变频器向发电机的转子供电,提供交流励磁。
但存在滑环和变速箱的问题,对电网的冲击较大。
由于风能的不稳定性和捕获最大风能的要求,发电机转速是在不断的变化,而且经常在同步转速上、下波动,为了实现风力机组的最大能量的追踪和捕获,满足电网对输入电力的要求,风力发电机必须变速恒频运行。
在变速恒频风力发电机中,跨越同步速是变速恒频双馈风力发电机励磁控制关键技术之一。
这要求转子交流励磁电源不仅要有良好的变频输入、输出特性,而且要有能量双向流动的能力。
现有的技术是采用IGBT器件(绝缘栅双极晶体管)构成的PWM(脉宽调制)整流—PWM逆变型式的AC-DC-AC变频器作为其励磁电源,向发电机的转子绕组提供励磁电流,对定子实现定向矢量控制。
控制电流由滑环导入,实现亚同步、同步和超同步运行方式之间的转换,采用这种技术的双馈式异步发电机其
转速控制范围可达到同步转速的60%。
为了获得较好的输出电压电流波形,输出频率一般不超过输入频率的1/3。
其容量一般不超过发电机额定功率的30%,通常只需配置一台1/4功率的变频器。
有刷双馈发电机存在滑环和变速箱的问题,运行可靠性差,需要经常维护,其维护保养费用远高于无齿轮箱变速永磁同步风力发电机,并且这种结构不适合运行在环境比较恶劣的风力发电系统中。
近年来国内外风力发电机组故障率最高的部件当数齿轮箱,而齿轮箱的故障绝大多数是由于轴承的故障造成。
齿轮箱的效率可通过功率损失计算或在试验中实测得到。
功率损失主要包括齿轮啮合、轴承摩擦、润滑油飞溅和搅拌损失、风阻损失、其它机件阻尼等。
齿轮的效率在不同工况下是不一致的。
风力发电齿轮箱的专业标准要求齿轮箱的机械效率应大于97%,是指在标准条件下应达到的指标。
2、直驱式永磁同步发电机
所谓“同步”发电机,就是指发电机转子磁场的转速(原动机产生)与定子磁场的转速(电力系统频率决定)相等。
这种无齿轮箱变浆距变速的风力发电机组,其风轮轴直接与发电机联接。
永磁同步发电机不需要励磁绕组和直流励磁电源,取消了容易出故障的转子上的集电环和电刷装置,成为无刷电机,不存在励磁绕组的铜损耗,比同容量的电励磁式的发电机效率高,结构简单,运行可靠。
这种风力发电机要求全功率变流器,在与电网合闸前,为避免电流冲击和转轴受到突然的扭矩,需要满足一定的并联条件,端电压、频率与电网必须相同。
要求发电机具有高质量地将风能转化为频率、电压恒定的交流电,高效率地实现机电能量转换。
永磁直驱式风力发电机其特点是电机转速低,极数多,结构简单,无变速箱,可靠、长寿命,低噪声,大功率,无滑环,安装和维护费用低。
但不足之处是体积大,有失磁之忧,且转子的制造难度比较大。
同时这种风力发电机制造成本较高,是双馈变速恒频机的1.3倍。
德国埃纳康(Enercon GmbH)公司在1993年研制成功了直驱式风力发电机,1997年将产品推向了市场,这些高产能、运行维护成本低的先进机型有E-33、E-48、E-70等型号,已开发了容量为330kw、800kw、900kw、2000kw和2300kw 的多种机型。
2000年,瑞典ABB公司成功研制了3兆瓦的巨型可变速风力发电机组,其中包括永磁式转子结构的高压风力发电机Windformer,该机高约70米、风扇直径约90米。
2003年,日本三菱重工完成MWT-S2000型风力发电机的研制工作,这种直驱式风力发电机组采用的是永磁同步电机。
2004年德国西门子公司通过收购世界著名的丹麦Bonus Energy(柏纳斯)公司也开发了直驱式风力发电机。
目前,还有荷兰Windbrokers公司,荷兰Emergya Wind Technologies NV(EWT)、德国Innovative 公司,德国Vensys公司、德国Avavtis公司、瑞典
的ABB等公司,韩国Unison公司和国内的新疆金风科技股份有限公司、湖南湘电风能有限公司、东风汽轮机厂、上海万德风力发电股份有限公司、广西银河艾万迪斯风力发电有限公司、常州新誉风力发电设备有限公司、哈尔滨电站设备集团公司、中国运载火箭技术研究院、江西麦德风能股份有限公司等都在研制直驱式风力发电机。
新疆金凤科技股份公司已在2006年与德国Vensys公司合作研制出1.5兆瓦直驱式风力发电机。
2007年湘潭电机集团与日本原弘产株式会社合资组建的湖南湘电风能有限公司,并在2007年11月成功完成了2兆瓦直驱式永磁风力发电整机机组试车;广西银河艾万迪斯风力发电有限公司与德国A V A VTIS公司联合研制的2.5兆瓦直驱变桨风力发电也将于2008年下半年完成样机。
永磁材料钕铁硼的最高工作温度较低。
一般为80℃左右,在经过特殊处理的磁铁,其最高工作温度也只能是240℃。
如果永磁同步发电机通风系统出现问题,过高的温度会造成永磁材料磁性能降低,甚至不可逆去磁。
尽管永磁电机已经过了几十年的研究,但其设计至今还没有一套系统的公式和经验曲线作为依据。
变速恒频风力发电系统中的直驱永磁风力发电机的外形尺寸大、工作转速低,通常是一种扁平状的结构。
3、结论与展望
风电发展以来,直驱与双馈两种机型就一直是竞争关系。
随着风电行业的继续发展,直驱与双馈两种机型的性能的优缺点会不断的显露出来,性能和成本会成为最主要的考核指标。
