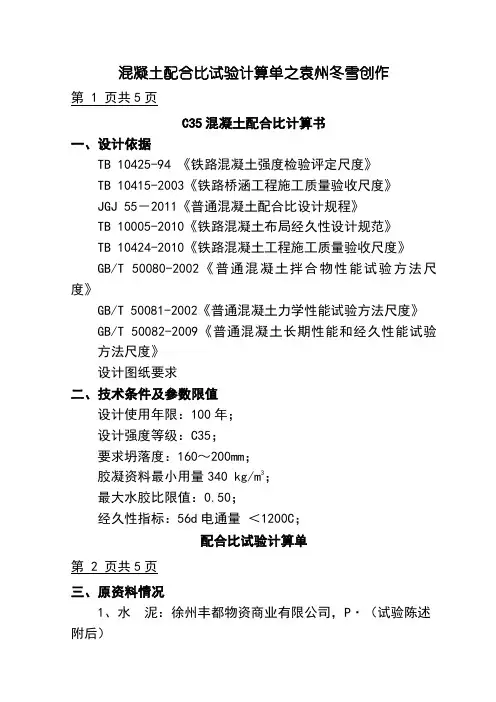

混凝土配合比试验计算单
C35混凝土配合比计算书
一、设计依据
TB 10425-94《铁路混凝土强度检验评定标准》
TB 10415-2003《铁路桥涵工程施工质量验收标准》
JGJ 55 - 2011《普通混凝土配合比设计规程》
TB 10005-2010《铁路混凝土结构耐久性设计规范》
TB 10424-2010《铁路混凝土工程施工质量验收标准》
GB/T 50080-2002《普通混凝土拌合物性能试验方法标准》
GB/T 50081-2002《普通混凝土力学性能试验方法标准》
GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》设计图纸要求
二、技术条件及参数限值
设计使用年限：100年；
设计强度等级：C35;
要求坍落度：160~ 200mm
胶凝材料最小用量340 kg/m ;
最大水胶比限值：0.50 ;
耐久性指标：56d电通量v 1200C
三、原材料情况
1、水泥: 徐州丰都物资贸易有限公司，P • O
42.5
(试验报告附后)
2
、
粉煤灰：中铁十五局集团物资有限公司，F类U级(试验报告附后)
3、砂子: (试验报告附后)
4
、
碎石: 5〜31.5mm连续级配碎石，5〜10mm由石场生产；10〜2 0 mm
由石场生产；16〜31.5mm由石场生产；掺配比例5〜10mm为30% 10〜20mm 为50% 10〜31.5mm为20% (试验报告附后)
5、外加剂：山西桑穆斯建材化工有限公司，聚羧酸高性能减水剂(试验报告附
后)
& 水：混凝土拌和用水(饮用水)(试验报告附后)
四、设计步骤
(1)确定配制强度
根据《普通混凝土配合比设计规程》JGJ55- 2011、《铁路桥涵工程施工质量验
收标准》TB 10415-2003 ,混凝土的配制强度采用下式确定：
fcu,0 _ fcu,k 1.645；丁=35 1.645 5.0 = 43.2( MPa)
(2)按照《铁路混凝土结构耐久性设计设计规范》TB10005-2010规定，根据现场情况：
1、成型方式：混凝土采用罐车运输，混凝土泵送施工工艺。
2、环境作用等级：L1、L2、H1、H2、T2。
3、粉煤灰掺量要求：水胶比W 0.50，粉煤灰掺量要求为w 30%
4、含气量要求：混凝土含气量在2.0%〜4.0%范围内。
5、水胶比要求：胶凝材料最小用量340Kg/忒最大水胶比限值：0.50。
(3)初步选定配合比
1、确定水胶比
(1)水泥强度
f ce=r c f ce, g=1.16 x 42.5=49.3(MPa)
(2)胶凝材料强度
f b =rfjf ce =0.75 x 1.00 x 49.3=37.0(MPa)
根据混凝土耐久性设计规范确定，水胶比取 0.45，即W/B=0.45; 2、 确定用水量：
根据石料的粒径、设计要求、减水剂的掺量经试验确定m w0选取245kg/m 3；(外加剂 掺量1.0%、减水率为25.0%)。 m w0=245x( 1 — 25% =184(kg/m); 3、 计算胶凝材料用量：
胶凝材料总量： m °= m wc - W/B=184/0.42=409(kg/m)，其中粉煤灰掺量为 30% 粉 煤灰用量 m=m x 30%=40X 30% =123(kg/m 3),减水剂用量：m 外=m X 1.0%=409x 1.0%=4.09(kg/m );水泥用量：m=m-m - m 外=409-123-4.09=282(kg/m ),根据普通 混凝土配合比设计规程、混凝土耐久性设计规范，该胶凝材料用量符合技术要求； 4、 确定砂率：
根据设计要求及砂石材料的组成，B S0取35% 5、 砂石重量：
设混凝土密度为2450kg/m 3。
厂 409+曲+皿)+184=2450 -35%=m/ (m p +m 0)x 100% 解之得：m o =650 (kg/m 3)
m
go
=1207(kg/m)
6、初步基准配合比为： (单位：kg/m 3)
水泥： 粉煤灰： 砂：碎石： 水：减水剂 282 : 123
: 650 : 1207 : 184 : 4.09
1 : 0.44 : 2.30 : 4.28 : 0.65 : 0.01 (4)混凝土试拌，提出基准配合比和调整配合比
W/B
a a f
b
cu, 0
'a a a b f b
0.53 域 37.0 43.2 0.53 0.20 37.0
1、以计算的初步基准配合比试拌40L,将混凝土拌和物搅拌均匀后，进行坍
落度试验，测得坍落度为180mm粘聚性、保水性均良好，成型组150X150X 150mm 试件，分别留置3组测试7d、28d、56d抗压强度；留置一组测试56d电通量；7d 抗压强度值为MPa，28d抗压强度值为MPa，56d抗压强度值为MPa，试验结果满足设计要求；
3、基准配合比和两个调整配合比分别为：（单位：kg/m3）
五、C35混凝土试配及拌合物性能
对以上配合比进行混凝土拌合物性能试验，经试拌混凝土配合比的拌合物性能见表
5：
表5：C35混凝土拌合物性能结果
六、C35混凝土力学性、及耐久性能
根据C35混凝土拌合物性能试验结果，初步选定的配合比混凝土拌合物性能W/B=0.45能满足要求。
按上述配合比成型力学能性能试验抗压强度、耐久性能电通量试验结果见表6：
表6：C35混凝土力学性能及耐久性能试验结果
七、理论配合比确定
根据上述试验结果，在满足设计和施工要求的条件下，本着经济节约、优选的原
