管理信息系统业务流程图(参考模板)

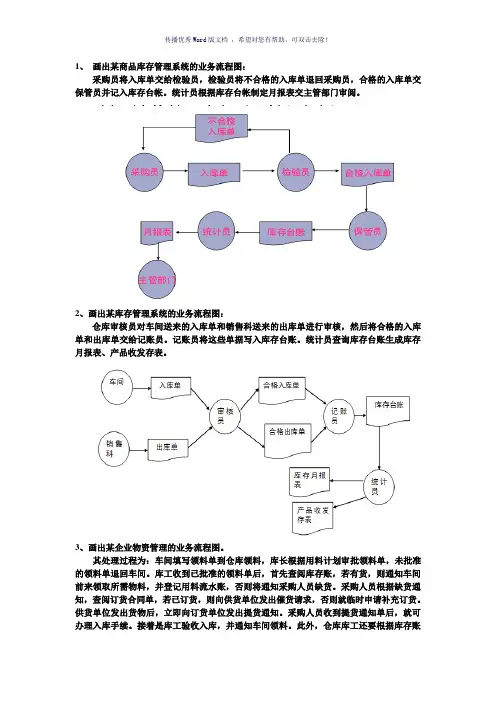

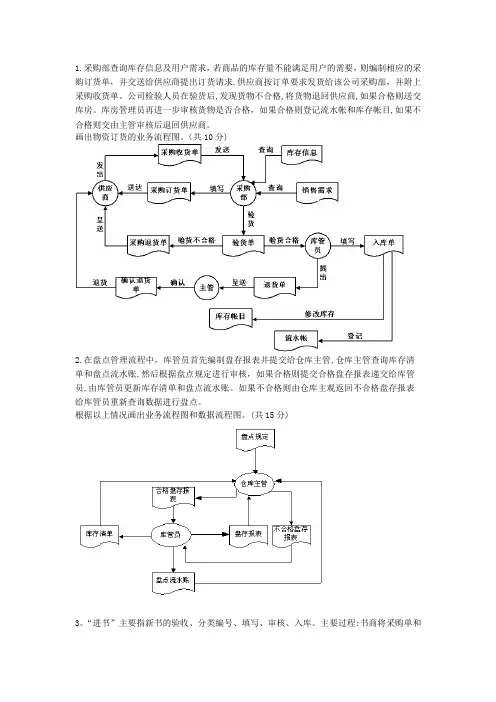

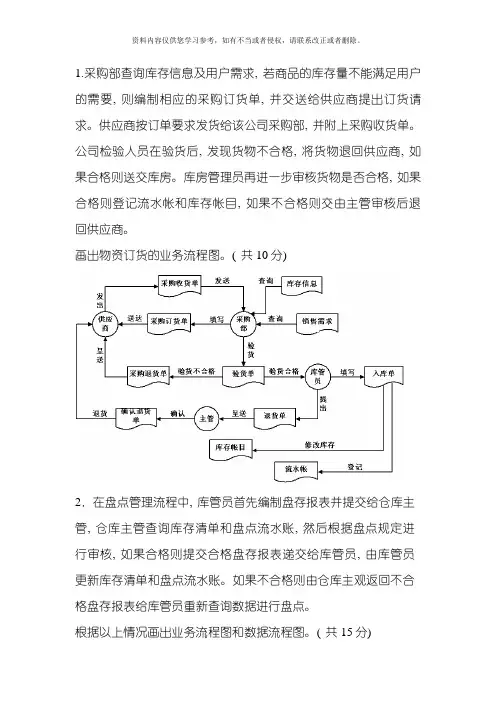

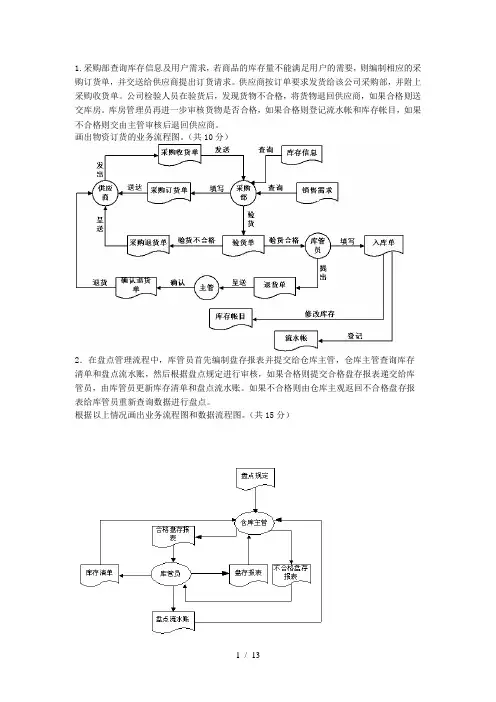

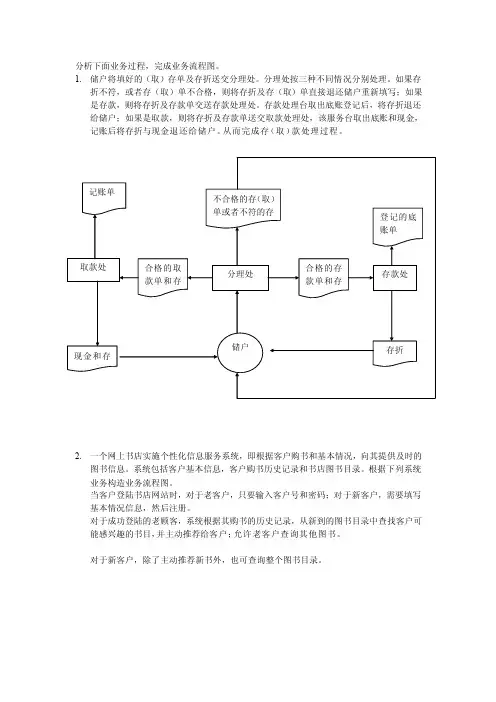

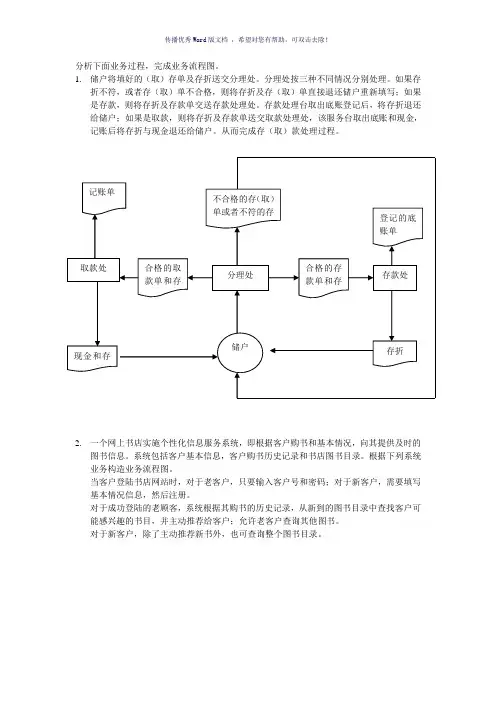

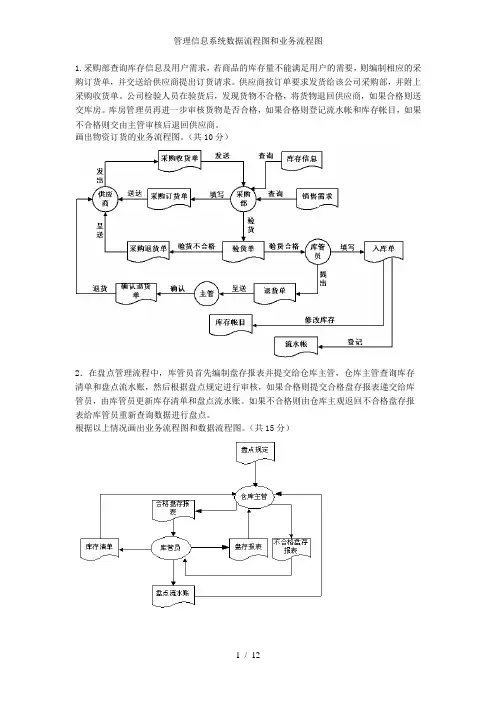

1、画出某商品库存管理系统的业务流程图：

采购员将入库单交给检验员，检验员将不合格的入库单退回采购员，合格的入库单交保管员并记入库存台帐。统计员根据库存台帐制定月报表交主管部门审阅。

2、画出某库存管理系统的业务流程图：

仓库审核员对车间送来的入库单和销售科送来的出库单进行审核，然后将合格的入库单和出库单交给记账员。记账员将这些单据写入库存台账。统计员查询库存台账生成库存月报表、产品收发存表。

3、画出某企业物资管理的业务流程图。

其处理过程为：车间填写领料单到仓库领料，库长根据用料计划审批领料单，未批准的领料单退回车间。库工收到已批准的领料单后，首先查阅库存账，若有货，则通知车间前来领取所需物料，并登记用料流水账，否则将通知采购人员缺货。采购人员根据缺货通知，查阅订货合同单，若已订货，则向供货单位发出催货请求，否则就临时申请补充订货。供货单位发出货物后，立即向订货单位发出提货通知。采购人员收到提货通知单后，就可办理入库手续。接着是库工验收入库，并通知车间领料。此外，仓库库工还要根据库存账

和用料流水账定期生成库存的报表，呈送有关部门。
