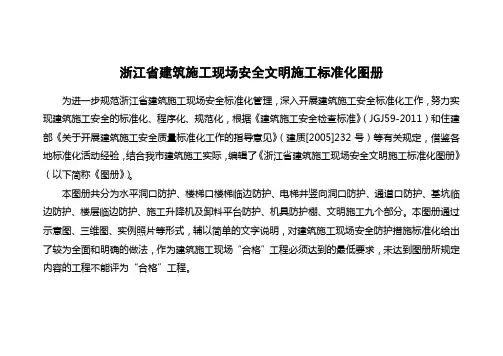

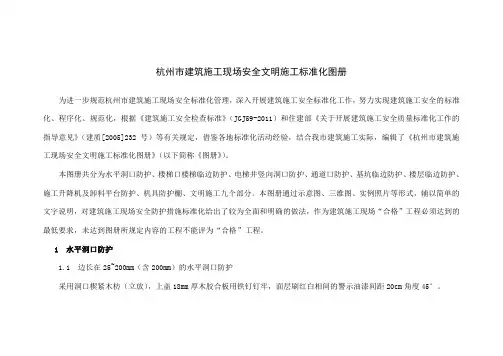

浙江省建筑施工现场安全文明施工标准化图册为进一步规范浙江省建筑施工现场安全标准化管理，深入开展建筑施工安全标准化工作，努力实现建筑施工安全的标准化、程序化、规范化，根据《建筑施工安全检查标准》（JGJ59-2011）和住建部《关于开展建筑施工安全质量标准化工作的指导意见》（建质[2005]232号）等有关规定，借鉴各地标准化活动经验，结合我市建筑施工实际，编辑了《浙江省建筑施工现场安全文明施工标准化图册》（以下简称《图册》）。
本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸料平台防护、机具防护棚、文明施工九个部分。本图册通过示意图、三维图、实例照片等形式，辅以简单的文字说明，对建筑施工现场安全防护措施标准化给出了较为全面和明确的做法，作为建筑施工现场“合格”工程必须达到的最低要求，未达到图册所规定内容的工程不能评为“合格”工程。
1 水平洞口防护
边长在25~200mm（含200mm）的水平洞口防护
采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。
平面图1-1剖面三维效果图
边长在200~500mm(含500mm)的水平洞口防护
采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。
边长在500~1500mm（含1500mm）的水平洞口防护
采用洞口上部铺设木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷红白相间的警示油漆间距20cm角度45°。洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm。
平面图1-1剖面三维效果图
边长在1500mm以上的水平洞口防护
洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。所有水平杆控制伸出立杆外侧100mm。
2 楼梯口、楼梯临边防护
楼梯口和楼梯临边，应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。顶层楼梯口应随工程结构进度安装正式防护栏杆或者临时栏杆，梯段旁边也应设置栏杆，作为临时护栏。防护栏杆转角部位宜采用工具式防护栏杆。
3 电梯井、竖向洞口防护
电梯井口必须设定型化、工具化的可开启式安全防护栅门，涂刷黄黑相间警示色。安全防护栅门高度不得低于1.8m，并设置180mm高踢脚板，门离地高度不大于50mm，门宜上翻外开。
电梯井内自二层楼面起不超过二层（不大于10m）拉设一道安全平网，如采用硬质材料隔离的必须每层封闭，安全隔离应封闭严密牢固。当隔离措
施采用钢管落地式满堂架且高度大于24m时应采用双立杆。
4 通道口
防护
进出建筑物主体通道口应搭设防护棚。棚宽大于道口，两端各长出1m，进深尺寸应符合
高处作业安全防护范围。坠落半径（R）分别为：当坠落物高度为2～5m时，R为3m；当坠落物高度为5～15m时，R为4m；当坠落物高度为15～30m时，R为5m；当坠落物高度大于30m时，R为6m。
场内（外）道路边线与建筑物(或外脚手架)边缘
距离分别小于坠落半径的，应搭设安全通道。安全通道
净空高度和宽度应根据通道所处坠落半径及人、车通行
要求确定，高度一般不低于3.5m，宽度一般不低于3m。
安全通道及防护棚进口两侧应搭设钢管立柱（900
×900），并应张挂安全警示标志牌和安全宣传标语。安
全通道及防护棚立杆必须沿通行方向通长设置扫地杆和
剪刀撑，立杆纵距不应超过1200mm。安全通道及防护棚
两侧应设置隔离栏杆及八字撑，并满挂密目安全网，所
有水平杆控制伸出立杆外侧100mm。
安全通道及防护棚应严密铺设双层正交竹串片脚
手板或双层正交18mm厚木模板的水平硬质防护，层间距
不应少于600mm，同时应在顶层设置防护栏杆，高度为
1200mm，两道水平杆，栏杆刷间距为400mm红白相间的警示油漆，除入口处外其余三面满挂密目安全网。
街面人行通道距离施工建筑达不到安全距离时，必须搭设用于行人通行的防护通道，其净空高度不低于3 m，搭设方式与施工现场安全通道相同，并设置明确的警示标牌、引导标志和设施。
各类防护棚应有单独的支撑体系，固定可靠安全。严禁用毛竹搭设，且不得悬挑在外架上。
5 基坑临边防护
平面图2-2剖面
6楼层临边防护
立面图
抱柱大样
1010
1111
7 施工升降机及卸料平台防护
施工升降机地面进料口必须设置防护棚及防护通道，做法同“通道口防护”。
施工升降机楼层卸料平台搭设前必须编制专项施工方案，对搭设高度超过24m 的，
施进行卸荷。
楼层卸料平台应单独搭设，严禁与外架连接。每层搭设高度不应小于2m 置2道防护栏杆，高1200mm ，底部设置200mm 高18mm 板宜采用4cm 厚木板和防滑钢板。
楼层卸料平台防护门应定型化、工具化。防护门不应低于 1.8m 在层门外侧，并有防止外开的措施。同时应当随平台的搭设同步安装楼层联络装置。
楼层卸料平台两扇防护门中间应用模板封闭，外刷黄漆并设楼层标识。
1212
8 机具防护棚
施工现场所有钢筋、木工加工场及搅拌机、砂浆机、直螺纹机等机具设备均需搭设防护棚，在塔吊覆盖范围内的加工棚还应设置双层防护，双层防护的做法同“通道口防护”。
防护棚应采用φ48钢管及型钢搭设，尺寸为：[设备长度+700(长)]×[设备宽度+2200(宽)]×[3100(高)]mm 。 防护棚两侧应设置八字撑，并满挂密目安全网，所有水平杆控制伸出立杆外侧100mm 。
