2万吨城市污水处理厂全套设计排水设计说明书.

2万吨级城市污水处理厂的全套设计和排水说明第一章原始数据分析1.1城市概述这座城市位于东南沿海。

北回归线横穿城市的中部。

在城市经济发展的同时，城市的基础设施建设却没有与经济协调发展。

这个城市的污水处理率只有30%。

大量污水未经处理直接排入河流，对城市生态环境造成严重破坏。

为了建设一个美好而美丽的现代城市，必须妥善处理环境问题。

在这个城市建一座污水处理厂是极其迫切的。

这座城市有17万人口，计划在10年内增加到24万。

这座城市是一座以轻工业、冶金、家用电器和外贸为主题的新型现代化城市。

1.2自然条件该市地貌类型多样，有低山、丘陵、盆地和平原，西北地势高，东南地势低。

多年来，最高气温为38℃，最低气温为4℃，年平均气温为24℃，常年主导风向为南风。

该市河流的最高洪水位为2.5米，最低水位为-为了建设一个美好而美丽的现代城市，必须妥善处理环境问题，该市污水处理厂的建设迫在眉睫。

这座城市有17万人口，计划在10年内增加到24万。

这座城市是一座以轻工业、冶金、家用电器和外贸为主题的新型现代化城市。

1.2自然条件该市地貌类型多样，有低山、丘陵、盆地和平原，西北地势高，东南地势低。

多年来，最高气温为38℃，最低气温为4℃，年平均气温为24℃，常年主导风向为南风。

城市河流最高洪水位2.5m，最低水位:BOD5≤XXXX盛行风向为南风；河流最高洪水位为2.5m，最低水位-河流最高洪水位为2.5m，最低水位:各污水处理构筑物的设计水位及构筑物名称、水位(m)、构筑物名称、水位(m)、构筑物名称、水位(m)、池顶(m)、池顶(m)。

曝气池顶部(4.783.90)、池底(2.202.00)、池底(4.523.64)、二沉池底部(1.312.84)、砂沉池(4.232.86)、接触池(0.28-2.12。

2万吨/天城市污水处理项目设计方案设计人：殷娇娇二零一一年一月目录第一章工程概述 (1)1.1项目概况 (1)1.2设计依据、原则和范围 (1)第二章污水处理厂工艺方案 (5)2.1进、出水水质水量 ....... 错误！未定义书签。

2.2 污水处理工艺 (5)2.3 污泥处理工艺 (6)2.4 设备优选 (8)第三章工程设计 (9)3.1 工艺流程 (9)3.2 总平面布置 (9)3.3 高程设计 (10)3.4 污水处理构、建筑物 (10)第一章工程概述1.1项目概况项目名称：某城市污水处理工程1.2设计依据、原则和范围1.2.1设计依据1.2.1.1项目的基础资料：1)污水进水水质、水量2)污水处理工程出水水质要求3)雨污合流4）厂区征地面积25亩，预留深度处理单元。

1.2.1.2我国现行的有关水污染防治的政策、法规：1)《中华人民共和国环境保护法》（1989年12月）2)《中华人民共和国环境防治法》（1984年5月）3)《中华人民共和国水污染防治法》（1989年7月）4)《建设项目环境保护管理法》（1986年3月）5)《污染物排放许可证管理暂行办法》（1986年3月）6)《污水处理设施环境保护、监督管理办法》（1989年5月）7)《饮用水源保护区污染防治管理规定》（1989年11月）8)《中华人民共和国海洋环境保护法》（1983年3月）9)《关于防治水污染技术政策的规定》（1986年11月）10)1989年12月26日颁发的《中华人民共和国环境保护法》是各项有关环境保护法规的基础和依据，其要点如下：a）环境监督和管理规定了各级政府在制定环境质量标准和环境监督大纲方面的职责，由中央政府制定国家环境标准，各省、市级政府可根据地方条件补充项目和指针。

b）环境保护和污染防治各级政府必须制定工业排污的程序和制度，并提供各种环境保护措施。

c）法律责任授权给各级环保部门采取适当的法律程序来警告和惩罚污染者。

污水处理施工组织设计目录第一章工程概况及特点 (2)第二章编制依据 (5)第三章施工组织部署及施工准备 (8)第四章施工工作范围和施工技术措施 (21)第五章施工进度计划及工期保证措施 (154)第六章工程质量计划 (166)第七章安全生产及文明施工措施 (177)第八章施工机械配置 (181)第九章施工合理化建议和降低成本措施 (195)第十章工程质量通病防治措施……………………………………第一章工程概况及特点一、工程概况及施工管理目标1、工程名称：**县污水处理厂工程。

2、建设地点：**县东山镇壕角上3、工程规模：日处理2万吨污水处理厂一座，采用氧化沟处理工艺4、发包范围：污水处理厂全部构筑物工程、安装工程（不含设备采购）和附属建筑工程。

该工程分细格栅与沉砂池、改良型氧化沟、二沉池、配水排泥井、消毒池、污泥浓缩脱水机房、尾水出水井及冲洗泵房、机修间及车库、综合楼等。

5、承包方式：包工包料（不含设备采购）。

6、投标人资质要求：A．参加投标的投标人必须具有独立法人资格和满足招标人的施工资质等级要求。

B．为具有被授予合同的资格，投标人应提供令招标单位满意的资格文件，以证明其符合投标条件和具有履行合同的能力。

为此，所提交的资格文件中应包括下列资料：（1）建筑业企业资质证书、营业执照原件；（2）省级及以上建设行政主管部门颁发的安全生产许可证书原件；（3）注册建造师注册证书原件；7、工期要求：2008年8月1日开工，2009年1月31日竣工，工期184日历天（指土建和水电安装；设备安装和调试再增加89日历天，应于2009年4月30日前完成）。

8.保修期：保修期限执行《建设工程质量管理条例》国务院令第279号。

保修费用执行《建设工程质量保证金管理暂行办法》建设部建质[2005]7号。

按国家规定并在工程质量保修书中具体明确。

9、安全目标：无死亡事故。

严格执行《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《安全生产许可证条例》等法律和法规的规定。

目录一.设计概述----------------------------------------------------------------------------------------------------------3二.设计流量和水质污染程度的计算 ----------------------------------------------------------------------------32.1 设计水质水量的计算------------------------------------------------------------------------------------32.1.1污水水量的计算-----------------------------------------------------------------------------------------32.1.2 设计污水水质污染程度 ------------------------------------------------------------------------------32.1.3设计人口数-----------------------------------------------------------------------------------------------3 三．工艺流程 ---------------------------------------------------------------------------------------------------------43.1 方法概述----------------------------------------------------------------------------------------------------4四.构筑物的设计及计算--------------------------------------------------------------------------------------------44.1隔栅的设计及计算----------------------------------------------------------------------------------------44.1.1设计说明 --------------------------------------------------------------------------------------------------44.1.2隔栅的计算-----------------------------------------------------------------------------------------------54.2集水池提升泵房的设计----------------------------------------------------------------------------------74.2.1.水泵选择 --------------------------------------------------------------------------------------------------74.2.2.集水池 -----------------------------------------------------------------------------------------------------74.2.3.泵位及安装-----------------------------------------------------------------------------------------------74.3 沉砂池的设计及计算 ----------------------------------------------------------------------------------74.3.1.设备简介 --------------------------------------------------------------------------------------------------74.4 初沉池的设计--------------------------------------------------------------------------------------------84.4.1池型的选择-----------------------------------------------------------------------------------------------84.4.2工艺尺寸 --------------------------------------------------------------------------------------------------84.5 曝气池的设计及计算------------------------------------------------------------------------------------94.5.1池型选择 --------------------------------------------------------------------------------------------------94.5.2 污水处理程度 ----------------------------------------------------------------------------------------- 104.5.3曝气池计算及各部位尺寸 -------------------------------------------------------------------------- 104.5.4 曝气池的进出水系统 ------------------------------------------------------------------------------ 114.5.5 曝气系统的设计与计算 ---------------------------------------------------------------------------- 114.5.6 供气量的计算 ----------------------------------------------------------------------------------------- 124.6 二沉池的设计及计算---------------------------------------------------------------------------------- 134.6.1池型选择设计------------------------------------------------------------------------------------------ 134.6.2尺寸计算 ------------------------------------------------------------------------------------------------ 134.7消毒设施的计算 ----------------------------------------------------------------------------------------- 144.7.1加氯量的计算：--------------------------------------------------------------------------------------- 144.7.2平流式消毒接触池： -------------------------------------------------------------------------------- 144.8 污泥浓缩池 ---------------------------------------------------------------------------------------------- 154.8.1 污泥量计算 -------------------------------------------------------------------------------------------- 154.8.2 尺寸计算 ----------------------------------------------------------------------------------------------- 154.9 贮泥池----------------------------------------------------------------------------------------------------- 164.9.1污泥量的计算------------------------------------------------------------------------------------------ 164.9.2尺寸计算 ------------------------------------------------------------------------------------------------ 174.10 污泥消化池--------------------------------------------------------------------------------------------- 171.10.1 消化池的设计 --------------------------------------------------------------------------------------- 171.10.2尺寸计算 ---------------------------------------------------------------------------------------------- 174.11 污泥脱水计算及其设备 ----------------------------------------------------------------------------- 194.11.1 污泥脱水量的计算 --------------------------------------------------------------------------------- 194.11.2 污泥脱水设备---------------------------------------------------------------------------------------- 19五.平面布置及高程布置------------------------------------------------------------------------------------------ 195.1 平面布置-------------------------------------------------------------------------------------------------- 195.2 高程布置-------------------------------------------------------------------------------------------------- 20 六水力及高程计算 ----------------------------------------------------------------------------------------------- 20 七. 参考资料-------------------------------------------------------------------------------------------------------- 23一 .设计概述本设计进行某污水处理厂的设计，设计内容包括厂址的选择，处理工艺流程的选择，设计水质水量的计算，污水处理程度的计算，污水处理构筑物的计算，污泥处理构筑物的计算等。

水污染控制工程课程设计题目2万吨/日城市污水处理厂的初步设计摘要本次课程设计的题目为某城市污水处理厂初步设计，主要任务是完成该污水处理厂的一平平面布置、高程布置和各处理构筑物的初步设计。

初步设计要完成设计说明书一份，污水处理厂平面布置图一张、污水处理构筑物高程布置图一张。

该污水处理厂工程规模为2万吨/日，进水水质为：COD Cr=300mg/L,BOD5=250mg/L,SS=180mg/L,TN=28mg/L,TP=5mg/L。

本次设计所选择的A2O工艺，具有一良好的脱氮除磷功能。

该污水处理厂的污水处理流程为:污水从粗格栅到污水提升泵房，再从泵房到细格栅，然后到沉砂池，进入初沉池再进入生物池(即A2O反应池)，再从生物池进入二沉池，污水再经过接触消毒池后排入自然水体;污水处理厂处理后的出水水质执行《城镇污水处理厂污染物排放标准》（GB18918—2002）一级标准的A标准。

关键词:A2O工艺；脱氮除磷；污水处理目录水污染控制工程课程设计 (1)摘要 (2)正文 (6)第一章设计概况 (6)1.1设计依据 (6)1.1.1原始依据 (6)1.1.2设计原则 (6)1.1.3采用规范和执行标准 (7)1.2设计任务书 (7)1.2.1工程设计资料 (7)1.2.2设计任务 (8)1.2.3基本要求 (9)1.2.4图纸要求 (9)第二章设计说明书 (10)2.1城市污水来源、水量及水质特点分析 (10)2.1.1城市污水来源 (10)2.1.2城市污水水量 (11)2.1.3城市污水水质特点 (11)2.2污水处理方案的选择 (12)2.2.1城市污水主要处理方法 (12)2.2.2污水处理方案的选择 (14)2.3污水处理工艺原理及工程说明 (16)2.3.1粗格栅 (16)2.3.2泵房和集水池 (17)2.3.3细格栅 (18)2.3.4沉砂池 (19)2.3.5配水井 (20)2.3.6初沉池 (21)2.3.7生化池 (22)2.3.8二沉池 (24)2.3.9接触消毒池 (25)第三章设计计算书 (26)3.1粗格栅间 (26)3.1.1设计参数 (26)3.1.2设计计算 (26)3.2泵房和集水池 (7)3.2.1设计参数 (7)3.2.2 集水池设计计算 (5)3.2.3水泵扬程计算 (5)3.3细格栅 (6)3.3.1设计参数 (6)3.3. 2设计计算 (6)3.4沉砂池 (7)3.4.1 设计参数 (7)3.4.2设计计算 (6)3.5配水井 (7)3.5.1设计参数： (7)3.5.2设计计算 (7)3.6初沉池 (3)3.6.1设计参数： (3)3.6.2 设计计算 (3)3.7生化池 (4)3.7.1 设计参数 (4)3.7.2设计计算 (5)3.8二沉池 (10)3.8.1设计参数： (10)3.8.2 设计计算 (10)3.9 消毒池 (12)3.9.1设计参数 (12)3.9.2设计计算 (12)3.10高程计算 (13)结论 (16)参考文献 (16)附录 (17)正文第一章设计概况1.1设计依据1.1.1原始依据（1）依据资料国家及地方有关环境保护法律法规和技术政策；《给水排水设计手册》（中国建筑工业出版社，2003年）;《环境工程设计手册》（魏先勋主编，湖南科学技术出版社，2002年）《环境工程手册水污染防治卷》（张自杰主编，高等教育出版社，1996年）；中华人民共和国《给排水设计规范》2000年版;同类污水工程实践经验。

第一章原始资料分析1.1 城市概况该城市地处东南沿海，北回归线横贯市区中部，该市在经济发展的同时，城市基础设施的建设未能与经济协调发展，城市的污水处理率仅仅为30%，大量的污水未经处理直接排入河流，使该城市的生态环境受到严重的破坏。

为了建设良好优美的现代化城市，必须把环境问题处理好，筹建该城市的污水处理厂已经迫在眉睫了。

该市人口17万人，规划１０年后发展到24万人。

该市是一个以轻工业、冶金、家电、外贸为主题的新兴现代化城市。

1.2 自然条件该市具有中低山、丘陵、盆地和平原等多种地貌类型，地势西北高，东南低；历年最高气温38oC，最低气温4 oC，年平均温度为24 oC，常年主导风向为南风；该市内河流最高洪水位+2.5米，最低水位-0.5米，平均水位为+0.5米，地下水位为离地面2.0米，厂区内设计地面标高为+5.0米1.3 污水量1.3.1 生活污水量该市地处亚热带，夏季气候炎热，由于气候和生活习惯，该市在国内一向排水量较高的，据统计和预测，该市近期水量210L/人﹒d。

远期水量260L/人﹒d。

1.3.2 工业污水量市内工企业的生活污水和生产污水总量2.0万m3/d1.3.3 污水总量市政公共设施及未预见污水量以4%计，总污水量为生活污水量、工业污水量及市政公共设施与未预见水量的总和。

1.4 污水水质进水水量:生活污水BOD5为130mg/L；SS为180mg/L；工业废水BOD5为190mg/L；SS为200mg/L；出水水质：BOD5≤20mg/L，SS≤20mg/L。

混合污水温度：夏季28OC，冬季10 OC，平均温度20 OC。

1.5 工程设计规模污水处理厂的设计规模主要按远期需要考虑，以便预留空地以备城市的发展。

1.6 方案选择1.6.1 工艺的确定由于该污水处理只需去除BOD5与SS,不考虑脱氮与除磷方面,所以选择两个比较好的方案.方案一. 传统活性污泥法,其流程为:污水→中格栅→提升泵房→细格栅→沉砂池→初沉池→曝气池→二沉池→接触池→处理水排放方案二. 厌氧池+氧化沟,其流程为:污水→中格栅→提升泵房→细格栅→沉砂池→厌氧池→氧化沟→二沉池→接触池→处理水排放1.6.1.1 工艺流程方案的比较和选择两个方案都能达到处理水质的要求,BOD5,SS去除都能达到出水水质,工艺都是比较简单的,在技术上都是可行的.最终选择厌氧池+氧化沟处理工艺是因为:氧化沟是活性污泥系统的新工艺,与传统活性污法比较,期暴气系具有以下各项效益:1.对水温水质,水量的变动有较强的适应性2.污污龄一般可达15-30d,为传统活性污泥系统的3-6倍. 可以存活,繁殖世代时间长,增殖速度慢的微生物,如硝化菌,在氧化沟内可能产生硝化反应.如运行得当能够具有反硝化脱氮的效应.3.污泥产率低,且已达到稳定的程度,不需要再进行肖化处理.这一点可以少了硝化池,在运行费用方面又可以省下一部份。

本设计污水处理厂综合设计包括15个图纸，十分全面，具体详见报告后附图。

本报告附图全面详细。

图纸内容如下：A2O池，初沉池，幅流式二沉池，隔栅，工艺简单图，工艺流程图（高程图），回转耙式格栅除污机图，平面布置图，污泥浓缩池，厌氧消化池，钟式沉砂池等。

全为CAD制图。

下载后复制放大或打印可看清！题目20000m3/d城市污水处理厂综合设计专业: 环境工程年级: 2005级学号: 3105001286姓名: 莫笑伟指导教师:2008年12 月摘要我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。

工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。

我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。

工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。

本设计要求处理水量为20000m3/d的城市生活污水，设计方案针对已运行稳定有效的A2/O活性污泥法工艺处理城市生活污水。

A2O工艺由于不同环境条件，不同功能的微）能生物群落的有机配合，加之厌氧、缺氧条件下，部分不可生物降解的有机物（CODNB被开环或断链，使得N、P、有机碳被同时去除，并提高对COD的去除效果。

它可以同NB－－时完成有机物的去除，硝化脱氮、磷的过量摄取而被去除等功能，脱氮的前提是NH3N应完全硝化，好氧池能完成这一功能，缺氧池则完成脱氮功能。

厌氧池和好氧池联合完成除磷功能。

关键词：城市生活污水，活性污泥，A2/O目录摘要 (III)目录 (IV)第一章设计概述 ······································································- 7 -1设计任务 ······································································- 7 - 2设计原则 ······································································- 7 - 3设计依据 ······································································- 8 - 第二章工艺流程及说明 ·····························································- 8 -1工艺方案分析 ································································- 8 - 2工艺流程 ······································································- 9 - 3流程各结构介绍 ·····························································- 9 -3.1格栅······························································································· - 9 -3.2沉砂池··························································································- 10 -3.3初沉池··························································································- 10 -3.4生物化反应池··············································································- 10 -3.5二沉池··························································································- 12 -3.6浓缩池··························································································- 12 - 第三章构筑物设计计算 ··························································· - 12 -1格栅 ·········································································· - 12 -1.1设计说明······················································································- 12 -1.2设计计算······················································································- 13 -2沉砂池 ······································································· - 16 -2.1设计说明······················································································- 16 - 3初沉池 ······································································· - 17 -3.1设计说明······················································································- 17 -3.2设计计算······················································································- 17 - 4生化池 ······································································· - 19 -4.1设计说明······················································································- 19 -4.2设计计算······················································································- 19 - 5二沉池 ······································································· - 26 -5.1设计说明······················································································- 26 -5.2设计计算······················································································- 26 - 6液氯消毒 ···································································· - 29 -6.1设计说明······················································································- 29 -6.2设计计算······················································································- 29 - 7污泥浓缩池 ································································· - 30 -7.1设计说明······················································································- 30 -7.2设计计算······················································································- 30 -8 污泥消化池 ································································· - 31 -8.1设计说明······················································································- 31 -8.2设计计算······················································································- 32 - 9浓缩污泥提升泵房 ························································ - 38 -9.1设计选型······················································································- 38 -9.2提升泵房······················································································- 38 -9.3污泥回流泵站··············································································- 38 -10污泥脱水间 ······························································· - 39 -10.1设计说明······················································································- 39 -11鼓风机房 ·································································· - 39 - 12恶臭处理系统 ···························································· - 39 -12.1设计说明······················································································- 39 -12.2设计计算······················································································- 39 -12.3风机选型······················································································- 40 - 第四章污水处理厂总体布置 ····················································· - 41 -1总平面布置 ································································· - 41 -1.1总平面布置原则··········································································- 41 -1.2总平面布置结果··········································································- 41 -2高程布置································································································- 42 -2.1高程布置原则··············································································- 42 - 第五章参考文献 ···································································· - 42 -第一章设计概述1设计任务本次课程设计的主要任务是完成某城市污水厂的A2/O工艺设计处理生活污水，处理水量为20000m3/d，按近期规划人口10万人计算（自定）。

万吨天城市生活污水处理厂工艺毕业设计说明书1. 引言生活污水处理是现代城市建设中的重要环保工作之一。

随着城市化进程的不断加快，城市生活污水的排放量也不断增加，给环境带来严重污染和健康隐患。

本文档将对万吨天城市生活污水处理厂的工艺进行毕业设计说明，旨在设计出一个高效、经济、可持续的生活污水处理工艺方案。

2. 目标与要求设计一个万吨天城市生活污水处理厂的工艺，要求满足以下目标和要求：1.处理能力：按照设计要求，达到每天处理万吨的城市生活污水。

2.出水标准：出水达到国家、地方和环保部门规定的合格标准，保证排放水质稳定。

3.设备选型：选择适用于大规模城市生活污水处理厂的成熟、可靠的设备。

4.工艺效益：考虑投资、运行成本，力求经济、高效、节能的工艺方案。

5.后处理：设计适当的处理方案，对剩余污泥、氨氮、废气等进行处理。

3. 工艺选择与设计根据前期调研和分析，本设计方案的工艺选择如下：1.预处理：采用格栅除污器、砂沉池和调节池等工艺进行初步固液分离和调节水质。

2.活性污泥法：采用常温常压下的活性污泥法进行生物处理。

3.二沉池：采用二沉池对污水进行二次固液分离，将活性污泥与水体分离。

4.除磷除氮工艺：引入除磷和除氮工艺，提高出水水质达标率。

5.深度处理：通过混凝、沉淀和过滤等工艺进一步提高水质，确保出水水质稳定。

6.污泥处理：污泥采取浓缩、脱水、干化等处理手段，减少污泥体积，提高处理效率。

4. 设备选型与优化根据设计要求和选用工艺，对各个处理单元进行设备选型和优化。

主要设备包括：1.格栅除污器：选择适合处理大规模污水的自动化格栅除污器，提高初次固液分离效果。

2.活性污泥池：选择适宜的活性污泥曝气设备和搅拌器，保证微生物的正常生长。

3.二沉池：选用结构简单、操作稳定的二沉池设备，实现二次固液分离。

4.混凝剂添加系统：根据实际情况，选择合适的混凝剂添加系统，提高混凝效果。

5.过滤器：选用高效过滤器，去除微小颗粒物和胶体颗粒，提高水质处理效果。

2000吨城市污水处理厂设计《水污染控制工程课程设计》说明书题 目：20000吨/日城市污水处理厂设计学生姓名：学校代码：学院：系别：专业：班级：指导教师：2012年06月28日摘要城市污水是城市中各种污水和废水的统称，它由各种生活污水、工业废水和入渗地下水三部分组成。

其中含有BOD、COD、悬浮固体等，如不对这些物质进行去除，则会对地表水和地下水造成一定危害，比如黑臭现象、水体富营养化等，直接或间接影响人类的健康。

根据对此污水的水质、水量的综合分析，且因微生物生长一般处于生长曲线的对数生长期后期或稳定期，而普通活性污泥法曝气时间比较长，当活性污泥继续向前推进到曝气池末端时，废水中有机物已几乎被耗尽，污泥微生物进入内源代谢期，它的活动能力也相应减弱，因此在沉淀池中容易沉淀，出水中残剩的有机物数量少。

且处于饥饿状态的污泥回流入曝气池后又能够强烈吸附和氧化有机物，所以普通活性污泥法的BOD和悬浮物去除率都很高，达到90～95%左右。

故对此污水采用传统活性污泥法来处理。

关键词：城市污水；传统活性污泥法；推流式曝气池；平流式沉淀池；ABSTRACTUrban sewage is kind of sewage and waste water in the city of it by all sorts of life，collectively referred to as evil ever， industrial waste and infiltration groundwater of three parts ．Contain BOD，COD，suspended solid， such as the right to remove these substances，will surface water and groundwater cause certain harm， such as black smelly phenomenon，eutrophication, directly or indirectly affect human health．According to the comprehensive analysis of the quality and quantity of this sewage , and for general microbial grow in the late period of the logarithm or stationary in the growth curve , while ordinary activated sludge’s aeration time is long, when it go forward to the end of aeration pool, organic matter in wastewater has almost be exhausted, sludge microbes enter into internal metabolic period, its activity ability also corresponding abate, so it easy precipite in sediment basins,and there is a small amount of residual organic matter in the water . In hungrycondition of sludge back into the aeration pool and strongly adsorb and oxidate organic matter, so the removal rate of ordinary activated sludges’ BOD and suspended solids is very high, reached 90 ~ 95%. So we take the method of ordinary activated sludge dispose this sewage. Key words：urban sewage ; the method of ordinary activated sludge;一、绪论1.1城市污水1.1.1城市污水的来源城市污水是通过下水管道收集到的所有排水，是排入下水管道系统的各种生活污水、工业废水和城市降雨径流的混合水。

污水厂设计计算书第一章 污水处理构筑物设计计算一、粗格栅1.设计流量Q=20000m 3/d ，选取流量系数K z =1.5则： 最大流量Q max ＝1.5×20000m 3/d=30000m 3/d ＝0.347m 3/s2.栅条的间隙数（n ）设:栅前水深h=0.4m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾角α=60°则：栅条间隙数85.449.04.002.060sin 347.0sin 21=⨯⨯︒==bhv Q n α(取n=45)3.栅槽宽度(B)设：栅条宽度s=0.01m则：B=s （n-1）+bn=0.01×（45-1）+0.02×45=1.34m 4.进水渠道渐宽部分长度设：进水渠宽B 1=0.90m,其渐宽部分展开角α1=20°（进水渠道前的流速为0.6m/s ） 则：m B B L 60.020tan 290.034.1tan 2111=︒-=-=α5.栅槽与出水渠道连接处的渐窄部分长度(L 2)m L L 30.0260.0212===6.过格栅的水头损失（h 1）设：栅条断面为矩形断面，所以k 取3则：m g v k kh h 102.060sin 81.929.0)02.001.0(4.23sin 2234201=︒⨯⨯⨯⨯===αε其中ε=β（s/b ）4/3k —格栅受污物堵塞时水头损失增大倍数，一般为3 h 0--计算水头损失，mε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β值代入β与ε关系式即可得到阻力系数ε的值7.栅后槽总高度(H)设：栅前渠道超高h 2=0.3m则：栅前槽总高度H 1=h+h 2=0.4+0.3=0.7m栅后槽总高度H=h+h 1+h 2=0.4+0.102+0.3=0.802m 8.格栅总长度(L)L=L 1+L 2+0.5+1.0+ H 1/tanα=0.6+0.3+0.5+1.0+0.7/tan60°=2.8 9.每日栅渣量(W)设：单位栅渣量W 1=0.05m 3栅渣/103m 3污水则：W=Q W 1=05.0105.130000100031max ⨯⨯=⨯⨯-Z K W Q =1.0m 3/d 因为W>0.2 m 3/d,所以宜采用机械格栅清渣 10.计算草图：图1-1 粗格栅计算草图二、集水池设计集水池的有效水深为6m,根据设计规范，集水池的容积应大于污水泵5min 的出水量,即:V ＞0.347m 3/s ×5×60=104.1m 3,可将其设计为矩形，其尺寸为3m ×5m ，池高为7m ，则池容为105m 3。

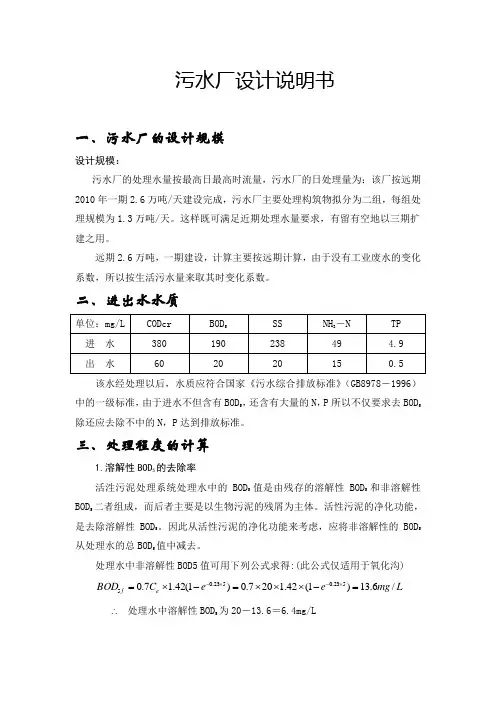

污水厂设计说明书一、污水厂的设计规模设计规模：污水厂的处理水量按最高日最高时流量，污水厂的日处理量为：该厂按远期2010年一期2.6万吨/天建设完成，污水厂主要处理构筑物拟分为二组，每组处理规模为1.3万吨/天。

这样既可满足近期处理水量要求，有留有空地以三期扩建之用。

远期2.6万吨，一期建设，计算主要按远期计算，由于没有工业废水的变化系数，所以按生活污水量来取其时变化系数。

二、进出水水质该水经处理以后，水质应符合国家《污水综合排放标准》（GB8978－1996） 中的一级标准，由于进水不但含有BOD 5，还含有大量的N ，P 所以不仅要求去BOD 5 除还应去除不中的N ，P 达到排放标准。

三、处理程度的计算1.溶解性BOD 5的去除率活泩污泥处理系统处理水中的BOD 5值是由残存的溶解性BOD 5和非溶解性BOD 5二者组成，而后者主要是以生物污泥的残屑为主体。

活性污泥的净化功能，是去除溶解性BOD 5。

因此从活性污泥的净化功能来考虑，应将非溶解性的BOD 5从处理水的总BOD 5值中减去。

处理水中非溶解性BOD5值可用下列公式求得:(此公式仅适用于氧化沟) L mg e e C BOD e f /6.13)1(42.1207.0)1(42.17.0523.0523.05=-⨯⨯⨯=-⨯=⨯-⨯-∴ 处理水中溶解性BOD 5为20－13.6＝6.4mg/L∴ 溶解性BOD 5的去除率为：%63.96%1001904.6190=⨯-=η 2 .COD cr 的去除率%21.84%10038060380=⨯-=η 3.SS 的去除率%60.91%10023820238=⨯-=η 4.总氮的去除率出水标准中的总氮为15mg/L ，处理水中的总氮设计值取15mg/L ，总氮的去除率为：%39.69%100491549=⨯-=η 5.磷酸盐的去除率进水中磷酸盐的浓度为4.9mg/L 计。

如磷酸盐以最大可能成Na 3PO 4计，则磷的含量为4.9×0.189=0.93mg/L.注意：Na 3PO 4中P 的含量在可能存在的磷酸盐（溶解性）中是含量最大的，这样计算出来的进水水质中的磷含量偏大，对整个设计来说是偏安全的。

目录第一章总论 (3)1.1概况 (3)1.2设计原则及依据 (3)1.3工程规模及水质特征 (4)1.4工艺设计参数 (5)第二章废水处理工艺 (5)2.1工艺技术选择 (5)2.2废水处理工艺流程图 (8)2.3工艺流程说明 (8)第三章主要构筑物 (11)1、粗格栅 (11)2、细格栅 (11)3、沉砂池 (11)4．初沉池 (11)5、厌氧池 (11)6、缺氧池 (12)7、好氧池 (12)8．二沉池 (12)9、污泥浓缩池 (13)第四章主要设备选型及其参数 (14)1、格栅 (14)2、进水泵 (14)3、污泥泵 (14)4、浓浆泵 (14)5、鼓风机 (15)6、压滤机 (15)7、旋混曝气器 (15)8、软性组合填料 (15)9、软性组合填料支架 (15)10、弹性填料 (15)11、弹性填料支架 (16)12、斜管填料 (16)13、斜管填料支架 (16)第五章A²/O脱氮除磷工艺运行管理 (16)5.1活性污泥的培养 (16)5.2活性污泥的训化 (17)5.3厌氧缺氧挂膜处理 (17)5.4厌氧缺氧的开启 (18)5.5运行管理中的常见问题及解决方案 (18)第一章总论1.1概况本工程为处理20000m³/d的污水处理项目，废水中主要污染物为COD、BOD5、SS等污染物。

为促进经济、保护环境，根据环保要求，现就提出治理方案，以达到广东省地方标准《水污染物排放限值》（DB4426-2001）一级标准排放。

1.2设计原则及依据（1）设计依据1）《中华人民共和国环境保护法》2）《中华人民共和国环境防治法》3）广东省地方标准《水污染物排放限值》（DB4426-2001）4）《建筑给排水设计规范》（GB50015-2003）5）《给排水工程结构设计规范》（GBJ69-84）6）《地下工程防水技术规范》（GBJ108-87）7）《建筑结构荷载规范》（GBJ9-87）8）《砌体结构设计规范》（GBJ3-88）9）《建筑地基基础设计规范》（GBJ7-89）10）《混凝土设计规范》（GBJ16-89）11）《室外排水设计规范》（GBJ14-87）12）《室外给水设计规范》（GBJ13-88）13）《低压配电设计规范》（GB50054-95）14）《通用用电设备配电规范》（GBJ50055-93）15）甲方提供的资料和环评报告表16）《建筑安装工程质量检验评定规范》（TJ307-74）17）《钢筋混凝土施工及验收规范》（GBJ141-90）18）《给水排水构筑物施工及验收规范》（GBJ141-90）19）《机械设备安装工程施工及验收规范》（TJ231-75）（2）设计原则1）符合国家地方的法律、法规以及有关文件的各项规定与要求；2）工艺先进、可靠、运行稳定，保证出水水质；3）充分考虑处理站与周边环境的关系，尽可能的减少对周围环境在噪声、气味、景观等方面的影响；4）以最小的资金投入，取得最大的治理效果，确保废水的达标排放，力求节能、低耗、高效，且操作简便、占地面积少、施工方便、投资节省；5）总体规划合理、美观，流程流畅、平面紧凑；6）选用性能好、能耗低、使用寿命长的机械设备，降低运行费用，充分考虑设备维护、检修方便。

2万吨每日污水处理项目初步设计说明书2万吨/日污水处理项目初步设计文本及图纸二○一一年五月1概述1.1.1水污染治理的政策法规我国现行的有关水污染防治的政策、法规及江苏省现行的有关水污染防治地方法规主要有：1)《中华人民共和国环境保护法》2)《城市污水处理及污染防治技术政策》3)《中华人民共和国水法》4)《中华人民共和国水污染防治法》5)《中华人民共和国水污染防治法实施细则》6)《建设项目环境保护管理条例》7)《城市污水处理及污染防治技术政策》8)《建设项目环境保护设计规定》9)《水污染物排放许可证管理暂行办法》10)《污水处理设施环境保护监督管理办法》1.1.2主要标准及规范1)《城市污水处理工程项目建设标准》(2001修订)2)《市政公用工程设计文件编制深度规定》(2004.4)3)《化学工业主要水污染物排放标准》（DB32/939-2006）4)《地表水环境质量标准》(GB3838-2002)5)《污水排入城市下水道水质标准》(CJ3082-1999)6)《污水综合排放标准》(GB8978-1996)7)《城镇污水处理厂污染物排放标准》(GB18918-2002)8)《室外排水设计规范》(GB50014-2006)9)《建筑给水排水设计规范》(GB50015-2009)10)《泵站设计规范》(GB/T50265-97)11)《城镇污水处理厂附属建筑和附属设备设计标准》(CJJ31-89)12)《给水排水工程建构筑物结构设计规范》(GB50069-2002)13)《给水排水工程管道结构设计规范》(GB50332-2002)14)《建筑地基基础设计规范》(GB50007-2002)15)《混凝土结构设计规范》(GB50010-2002)16)《砌体结构设计规范》(GB50003-2001)17)《建筑结构荷载规范》 (GB50009-2001)18)《民用建筑设计通则》(GB50352-2005)19)《建筑抗震设计规范》(GB50011-2001)20)《建筑设计防火规范》(GB50016-2006)21)《工业企业设计卫生标准》(GBZ1-2010)22)《采暖通风与空气调节设计规范》(GB50019-2003)23)《工业企业照明设计标准》(GB50034—92)24)《10KV及以下变电所设计规范》(GB50053-94)25)《供配电系统设计规范》(GB50052-95)26)《低压配电设计规范》(GB50054-95)27)《电力工程电缆设计规范》(GB50217-2007)28)《仪表供电设计规定》(HG/T20509-2000)29)《电子计算机机房设计规范》(GB50174-93)30)《控制室设计规定》(HG/T20508-2000)以上标准规范如有更新，以新标准为准。
