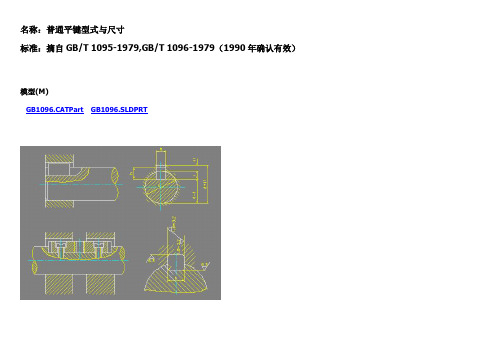

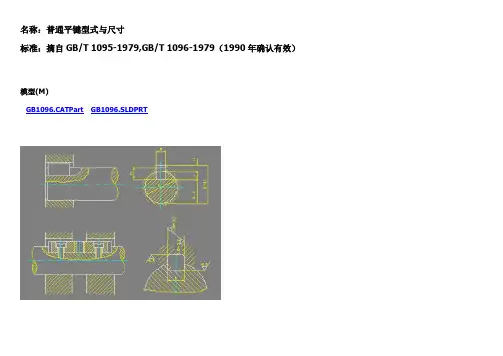

平键和键槽的尺寸表(GB1095-79)

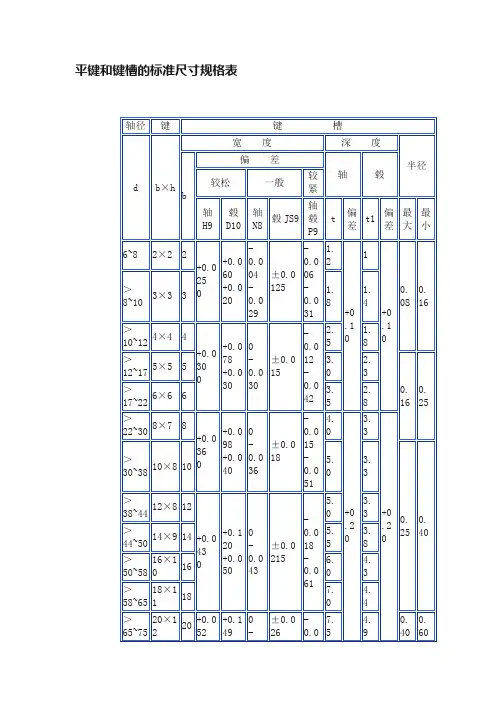

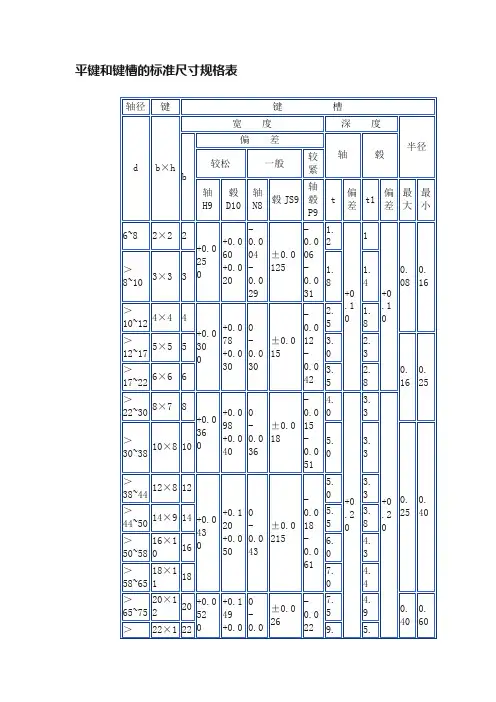

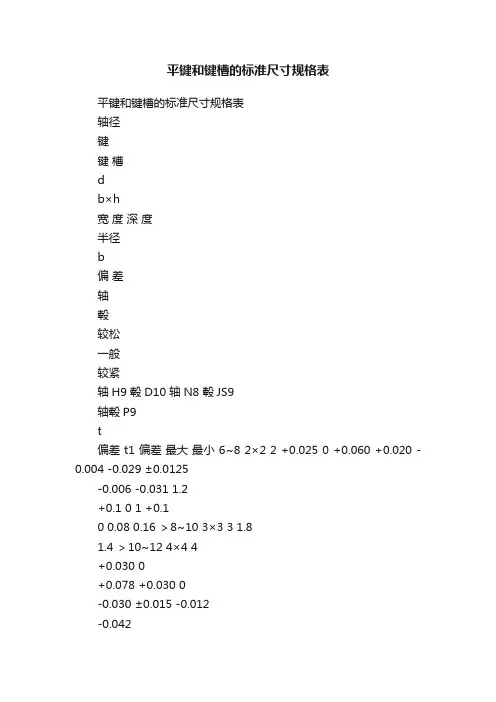

平 键 和 键 槽 的 剖 面 尺 寸 (GB1095-79)

注：1．在工作中轴槽深用t或(d-t)标注，轮毂槽深用(d+t1)标注。

2．(d-t)和(d+t1)的偏差按相应的t和t1的偏差选取，但(d-t)的偏差值应取负号。

3．除轴伸外，在保证传递所需转矩条件下，允许采用较小剖面的键。但t 和t1的数值必要时应重新计算,使轴槽 及轮毂槽与键的接触高度各为 h/2。

4．表中“较松键联接”的偏差值适用于导向平键的联接。

5．平键轴槽的长度偏差用H14。

6．轴槽及轮毂槽宽b对轴及轮毂轴心线的对称度公差按7～9级(GB1184-80)选取。

7．当平键的长度与宽度之比 L/b ≥8时，键的两侧面在长度方向的平行度公差应符合下列规定：b≥6mm，按7级； b≥8～36mm，按6级(GB1184-80附录)；b≥40mm，按5级。
