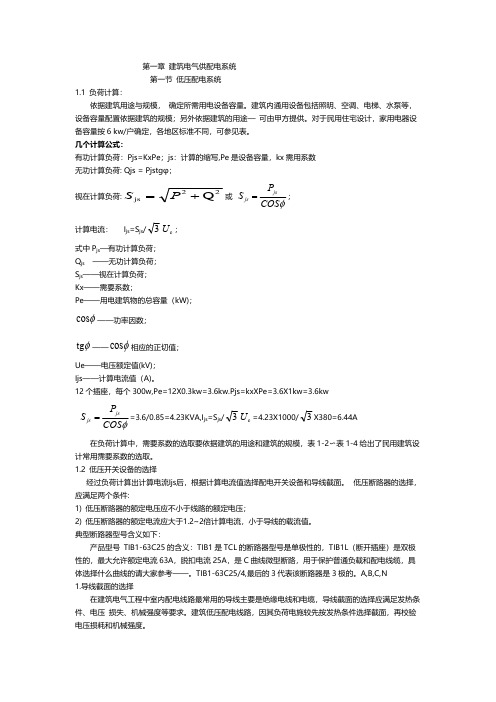

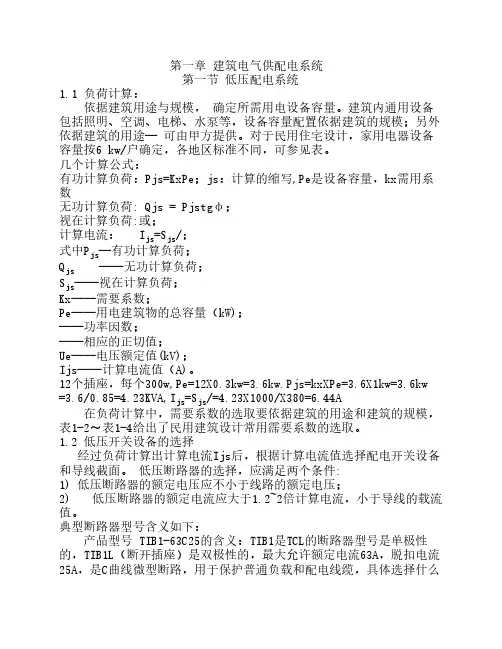

第一章 建筑电气供配电系统 第一节 低压配电系统 1.1 负荷计算：
依据建筑用途与规模， 确定所需用电设备容量。建筑内通用设备包括照明、空调、电梯、水泵等，设备容量配置依据建筑的规模；另外依据建筑的用途— 可由甲方提供。对于民用住宅设计，家用电器设备容量按6 kw/户确定，各地区标准不同，可参见表。 几个计算公式：
有功计算负荷：Pjs=KxPe ；js ：计算的缩写,Pe 是设备容量，kx 需用系数 无功计算负荷: Qjs = Pjstg φ； 视在计算负荷:22js Q +=
P S 或φ
COS P S js js =
；
计算电流： I js =S js /3e U ； 式中P js —有功计算负荷； Q js ——无功计算负荷； S js ——视在计算负荷； Kx ——需要系数；
Pe ——用电建筑物的总容量（kW)；
φcos ——功率因数；
φtg ——φcos 相应的正切值；
Ue ——电压额定值(kV)； Ijs ——计算电流值（A)。
12个插座，每个300w,Pe=12X0.3kw=3.6kw.Pjs=kxXPe=3.6X1kw=3.6kw
φ
COS P S js js =
=3.6/0.85=4.23KVA,I js =S js /3e U =4.23X1000/3X380=6.44A
在负荷计算中，需要系数的选取要依据建筑的用途和建筑的规模，表1-2〜表1-4给出了民用建筑设计常用霈要系数的选取。 1.2 低压开关设备的选择
经过负荷计算出计算电流Ijs 后，根据计算电流值选择配电开关设备和导线截面。 低压断路器的选择，应满足两个条件:
1) 低压断路器的额定电压应不小于线路的额定电压；
2) 低压断路器的额定电流应大于1.2~2倍计算电流，小于导线的载流值。 典型断路器型号含义如下：
产品型号 TIB1-63C25的含义：TIB1是TCL 的断路器型号是单极性的，TIB1L （断开插座）是双极性的，最大允许额定电流63A ，脱扣电流25A ，是C 曲线微型断路，用于保护普通负载和配电线缆，具体选择什么曲线的请大家参考——。TIB1-63C25/4,最后的3代表该断路器是3极的。A,B,C,N 1.导线截面的选择
在建筑电气工程中室内配电线路最常用的导线主要是绝缘电线和电缆，导
线截面的选择应满足发热条件、电压损失、机械强度等要求。建筑低压配电线路，因其负荷电施较先按发热条件选择截面，再校验电压损耗和机械强度。
下面给出按发热条件选择一般三相线路的导线和电缆截面的方法：
三相系统相线截面的选择。按发热条件选择三相系统中的相线截面时，应使其允许载流量不小于通过相线的计算电流I
js
，即
I
a1≧I
js
2）三相四线制线路的中性线N截面A0应不小于相线截面
1φ
A的50%，即
A
0≧0.5A
φ
由三相四线制线路引出的两相二线线路和单相线路，由于其中性线电流与相线电流相等，因此它们的中性线截面A0应与相线截面
1φ
A相等，即
A
0=A
φ
3)保护线（PE线）截面的选择。保护线考考虑三相系统发生单相短路故障时单相短路电流通过时的短路热稳定度。按《低压配电设计规范》GB 50054—95规定：
(1)当A≤16mm2 时，A PE≥A
φ;
(2)当16mm2(3)当 A>35mm2时，A
PE >0.5A
φ。
保护中性线兼有保护线和中性线的双重功能，因此其面选择应同时满足上述保护和中性线的要求，取其中的最大值。
2.导线标注方式
建筑物室内导线敷设基本是采用穿管暗敷设，带有吊定的可采用线槽配线。绝缘导线在三相五线制中带敷设方式的表示如下：
☆—○—3X◇+1X⊙+PE▽—□
☆：导线型号；
○：额定电压（V）；
◇：相线额定截面（mm2）；
⊙：N线额定截面（mm2）；
▽：PE线额定截面（mm2）；
□:敷设方式代号。
选用导线可参见电气设备设计手册，表1-7〜表1-9给出了常用电缆、导线型号及其技术参数。表1-10给出导线敷设方式和敷设部位的文字符号。
例:YJV-lkV-5X10-PC32-SCE，表示聚氯乙烯绝缘、聚氯乙烯护套电力电缆(YJV)额定耐电压为1000V (lkV), 5根10mm2铜芯线（3相线、1零线、1保护线），穿直径为32mm的PVC管PC32)，沿顶棚管槽敷设(SCE)。 BV-0.5-3X2.5- PC16-F,表示聚氣乙烯绝缘铜导线（BV)，额定电压为500V (O.5kV), 3根2.5mm2铜导线（1相线、1零线、1保护线），穿直後为16mm的PVC管（PC16),沿地板敷设（F)。
YJV-lkV-4X95+1X50-SCE；|表示聚氣乙烯绝缘、聚氯乙烯护套电力电缆（YJV)，额定电压为 lkV, 4根95mm2铜芯线和1根50mm2铜芯线（4X95+1X50),沿顶棚管槽敷设（SCE)。
1.民用建筑设计常用需要系数表
小康住宅用电及电能表规格表1-1 级 别 用电负荷(KW) 单相电能表(A) 备 法
一级 8-10 20（80) 一级为理想目标;二级为普及目标;三 级为基本目标。
二级 6-8 15(60)
三级 4-6 10(40)
住宅用电负荷需用系数表1-2 户数 3 6 10 14 18 22 25 101 200 Kx 1 0.73 0.58 0.47 0.44 0.42 0.40 0.33 0.26
备注：住宅共用配电及照明负荷需要系数可按0.8-1选取，Kx 指接在同一相上的户数。
通风和采暖用电，各种风机，空调器，恒温空调箱，冷冻机，集中式电热器，分散式电热器(20kW 以下），分散式电热器(100kW 以上） 小型电热设备
民用建筑用电设备的需要系数表1-3 序号 用电设备分类 Kx cos φ tan φ 1 通风和采暖用电
小型电热设备 0.3〜0.5 0.95 各种风机，空调器 0.7〜0.8 0.8 恒温空调箱 0.6〜0.7 0.95 冷冻机 0.85〜0.9
0.8
集中式电热器 1.0 1.0 分散式电热器(20kW 以下） 0.85〜0.95 1.0 分散式电热器(100kW 以上） 0.75〜0.85
1.0 2 给水排水用电
各种水泵(15kW
以下）
0.75〜0.8
0.8
各种水泵(17kW 以上）
0.6〜0.7 0.87 3
起重运输用电
.
客梯(1.5t 及以下）
0.35〜
0.5
0.5
客梯(2t 及以上）
0.6 0.7 货梯
0.25〜0.35
0.5 输送带
0.6〜0.65
0.75
