双控开关接线图的三种接法
- 格式:doc
- 大小:24.00 KB
- 文档页数:3

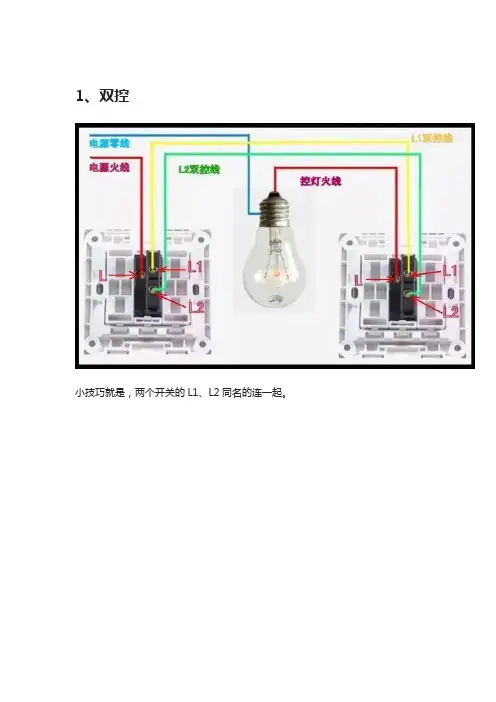

1、双控
小技巧就是,两个开关的L1、L2同名的连一起。
这种是楼梯双控的布局
这种双控带插座,大同小异
这个是开关的动态演示,便于理解
卧室双控的布线图2.三控
中间是个多控开关
有的朋友说中间可不可以用双联双控开关,也是可以的。
不过双联开关上有两个开关,需用同时按下。
三控开关的布线
3.四控
四联双控
这个稍微复杂一点
第一个是两个四联双控同时控制四个灯,第二个图是一个四联双控加四个单联双控。
四控可以理解为总开关,其他四个开关又可以单独控制。
再补个常见的接电扇的图
这个就是单联单控的接线
先从简单的学起,零线是直接接灯泡,所有的开关只是控制火线的通断。
接下来更专业的资料
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开双控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
二三开双控开关接线图。
一灯单控;双控;三控;四控的实物接线图解加我进交流群工具教程资料今天分享几个家装电工必备的接线,从简单到复杂,首先一个开关控一个灯。
一灯一控我们可以用单联单控开关也可以用单联双控开关,只不过用单联双控开关时省掉一个L2接点。
一个开关控制一个灯:大家看断路器是两相的,所以一根线去灯,一根线去开关。
简单来说就是火线接开关,开关另一端接灯,灯的另一端接零线。
双控灯:我们单独拿两个双控开关和一个照明灯来举例介绍。
1、控开关接线柱一般标有'L','L1','L2'。
当L端进线时,L1和L2有一端和L接通,按动开关后,L1和L2的另一端和L接通。
2、我们以左端开关的L作为火线输入,两个开关的L1和L2对应接线,然后将右边开关L接至照明灯一端,照明灯另一端接零线。
3、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好,防止漏电。
4、最后留出的火线与零线接上插头就完成了整个双控开关的接线。
5、为方便接线,我们可以将双控开关的电路图记住,这样实际操作就很容易接线。
三个开关控制一盏灯:三控与双控最大的区别就是中间的多空开关,大家看他有6个点,其中四个点需要交叉连接,接线技巧就从左往右:L1----L1 ---L21----L1。
大家对照图中,如果走暗线的话,管子里面还是三根电,大家看L1---L2是双控线,去灯灯上面的红色线,实际穿线我们用三根。
零线去灯,火线进开关。
四个开关控制一盏灯:大家看四控与三控最大区别就的中间有两个多空开关,如果我们要接9个开关控制一盏灯,那么两边开关三开双控,中间加单开多控就可以,无论多少控制就多加几个多空开关。
一开五孔:开关控制灯既然是开关控制灯,我就让插座先等到一个220V电源,所以火线进插座的:L 。
零线进插座的N,地线进接地。
开关控制灯:我们从插座的N并联一根零线,然后火线并联一根去开关的L。
开关的L1出去进灯上面。
这种接线方式就是一开五孔,开关控制灯,插座也有电。

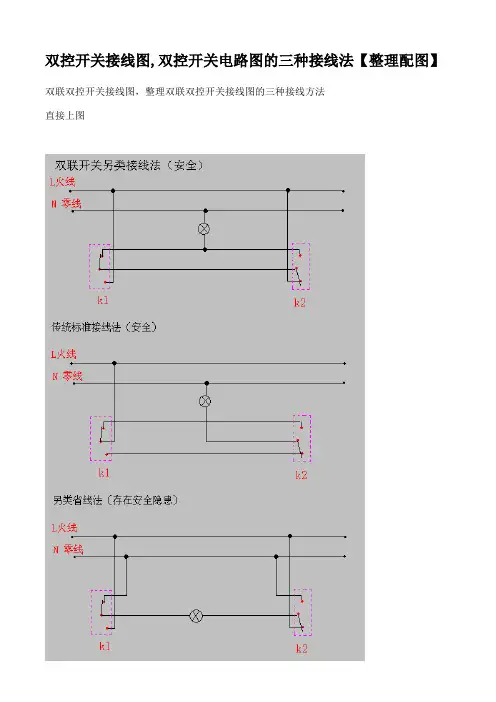

双控开关接线图,双控开关电路图的三种接线法【整理配图】双联双控开关接线图,整理双联双控开关接线图的三种接线方法直接上图第一种方法:双联开关电路另类接线法(两个开关都入火线,安全)在实际应用中,应该很少采用这种方法接线的。
这是一个邻居向我描述的(他是那样接的),然后,我画图进行了分析。
接线要点:1、双联线中的一条必须直接连接两个双联双控开关的中间接线端;2、双联线中的另一条导线连接两个开关的上接线端(或者下接线端),并且在中间接一条分支线与灯的一端连接,灯的另一端接零线。
3、两个开关都入火线,而且接于上接线端(或者下接线端),但不能接于中间的接线端。
这种电路的布线特点:1、双联专用线中的一条导线,中间引出分支线接于灯的一端。
(传统双联双控电路是不允许在双联专用线中引出分支线的)2、两个开关都入火线,而且只能接于上接线端(或者下接线端),这就使得灯亮时,两个开关的三个接线端对零线的测量电压都是220v,即试电笔都显示为红色。
第二种,传统接线法。
这是物理教科书上提到的方法,在标准的工程图纸中,也是这种接线法。
很常见。
第三种,另类省线法(存在安全隐患)虽说理论上存在安全隐患,但在家庭布线中,经常用这种方法,布线,省去很多的工作量,和线材。
现在的铜线可是非常的贵了。
特别是搞包工包料的,都是用这种接线法的多。
省线省钱嘛。
接线要点:1,两个双联双控开关的中间接线柱,分别拉一条线连接要控制的灯。
2,开关的另外两个接线端,分别接火线和零线(一个端口接火线,另一个端口就接零线),就ok了。
思路很简单。
用好点的开关,不会轻易短路的。
——————————————————————————特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。
因此不提倡使用这种省线法布线。
双控开关接线图最全!含电路图原理和接法单联双控开关接线图2、单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端,分别连着两个触点和一个刀。
3、单联双控开关接法把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时,电路接通,则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时,电路不通,则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端,或走廊的两端,这样可以在进入走廊前开灯,通过走廊后在另一端关灯,既能照明,又能避免人走灯不灭而浪费电。
三、双联双控开关接线图(含原理和接线方法)1、双联双控开关接线图双联双控开关接线图12、双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多,唯一的区别就是双联是2个按钮的开关,单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单,就是指在一个面板上,通过两个按钮来控制两个用电设备,就是两个开关控制这两条电路。
3、双联双控开关的接线先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线图2四、三联双控开关接线图(含原理的接线方法)1、三联双控开关接线图三联双控开关接线图2、三联双控开关的原理三联双控开关的原理跟上面两种双控开关是一样的,就一个控制面板同时集合%E。

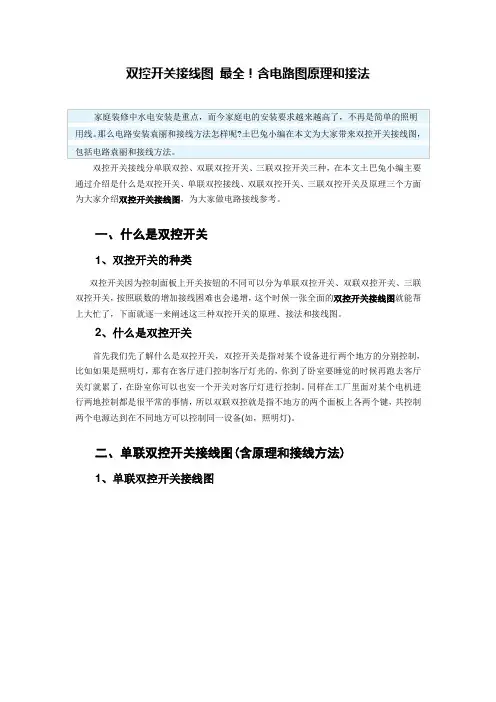

双控开关接线图最全!含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关,按照联数的增加接线困难也会递增,这个时候一张全面的双控开关接线图就能帮上大忙了,下面就逐一来阐述这三种双控开关的原理、接法和接线图。
首先我们先了解什么是双控开关,双控开关是指对某个设备进行两个地方的分别控制,比如如果是照明灯,那有在客厅进门控制客厅灯光的,你到了卧室要睡觉的时候再跑去客厅关灯就累了,在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情,所以双联双控就是指不地方的两个面板上各两个键,共控制两个电源达到在不同地方可以控制同一设备(如,照明灯)。
单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端,分别连着两个触点和一个刀。
单联双控开关接法把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时,电路接通,则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时,电路不通,则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端,或走廊的两端,这样可以在进入走廊前开灯,通过走廊后在另一端关灯,既能照明,又能避免人走灯不灭而浪费电。
双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多,唯一的区别就是双联是2个按钮的开关,单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单,就是指在一个面板上,通过两个按钮来控制两个用电设备,就是两个开关控制这两条电路。
双联双控开关的接线先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
“双控开关”顾名思义就是在两个不同的地方控制同一盏灯,在新房装修中十分常见,许多人在给房子装修的时候,都想改装照明的线路,使得单控开关变成双控开关,这样不仅大大的方便了我们的使用,还能节约资源,做到环保绿色装修。
如楼梯的过道口、走廊、卧室、卫生间等,它同时带有常开、常闭两个触点,相比传统开关而言,更省时省力。
双控开关因控制面板上按钮的不同可分为单联双控开关、双联双控开关和三联双控开关。
要知道每种双控开关怎么接,就必须要知道双控开关是什么以及它的工作原理。
因为按照联数的增加,双控开关的接线就会更加复杂,所以这时一张简单、清晰明了的双控开关接线图便能帮上大忙,安装时会快捷、省事且不易出错。
下面一起来看看双控开关接线图示例,为大家做电路接线参考。
1什么是双控开关1、双控开关的种类双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关,按照联数的增加接线困难也会递增,这个时候一张全面的双控开关接线图就能帮上大忙了,下面就逐一来阐述这三种双控开关的原理、接法和接线图。
2、什么是双控开关22、什么是双控开关首先我们先了解什么是双控开关,双控开关是指对某个设备进行两个地方的分别控制,比如如果是照明灯,那有在客厅进门控制客厅灯光的,你到了卧室要睡觉的时候再跑去客厅关灯就累了,在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情,所以双联双控就是指不地方的两个面板上各两个键,共控制两个电源达到在不同地方可以控制同一设备(比如:在下楼是打开开关,到楼上后关闭开关。
说真的这样的设计真的非常方便,可以省去很多不必要的麻烦。
)。
3一般常常用在家里楼梯的前后端及卧室门口和床头。
下面是一张接线图,大家看了就明白了。
4双控开关怎么接?双控开关接线分单联双控、双联双控开关、三联双控开关三种。
一、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图52、单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
教你学看各种多开开关接线图!
双控开关:很常用,适合家装线路改造与安装。
注:图中L、L1、L2、L12、L22、L21、L22为开关接线柱标识。
布线时两个开关之间的3根电线至少有一根颜色与众不同。
来张实物图比较直观些:
双控开关接线图一
双控开关接线图二
双控开关接线图三
双控开关接线图四
双控开关接线图五
三控开关:中间那个开关叫做“中途开关”或者“多控开关”,本地买不到的话可以在淘宝等地方买,西门子的大概20~30多块钱,松下的贵,80~90多块。
也可以用普通“双开双控开关”改造,把双开双控开关的两个翘板用“热熔胶”、“502”或“哥俩好”粘住,就变成了一个“中途开关”,接法同下面“普通中途开关接线图”。
1、普通中途开关接线图(黄色线为跳线)
2、松下中途开关。
今天分享几个家装电工必备的接线,从简单到复杂,首先一个开关控一个灯。
一灯一控我们可以用单联单控开关也可以用单联双控开关,只不过用单联双控开关时省掉一个L2接点。
单控
一灯一控:接线的要点就是零线进灯,火线进开关,不管是几个开关控制一个灯,开关都是控制火线的通断。
一灯双控
一灯双控:2个单联双控开关,L为公共点,两个开关的L1L2相连即可,交叉连接亦可。
一灯三控
一灯三控:2个单联双控开关中间加一个单联多控,也可以买个四触点的中途开关。
一灯四控
一灯四控:2个单联双控开关中间加2个单联多控开关,学会了一灯四控,五六七...再多控都不在话下,原理都是一样的。
一开加五孔的接线
一开加五孔:这种开关有两种接法,一种是开关控制5孔插座,一种是不控制插座。
如上图插座的L点接的单联双控的L点,这种接法不控制插座。
第二种接法
五孔插座的L点接单联双控开关的L1,这种是全控接法,开关控制灯和插座。
喜欢的点个赞吧。
双联双控开关接线图从开关的结构而言,“联”是指动触点(或者动触刀),也有把联叫做“刀”的;“控”是指静触点,也有把静触点叫(“位”或者“掷”),因此,单联双控也可以叫做“单刀双掷”开关。
“极”和“联”容易混淆,极和联都表示动触刀的数量,但我们在需要说明开关与开关之间的联动关系时使用“极”,比如暗装面板开关上有4个按钮,但四个单开关之间没有联系,因此我们叫四联单开关,但动力常用的三相空气开关因为每相之间有同分同合联系,因此我们叫做三极开关。
这种接线方式比较简单,一种是正规做法:开关里三个端子上,动触点接火线进线,两个静触点接火线出线,另外的一个开关里,两个静触点接前一个开关来的两根出线,动触点出线与零线上灯具;另一种不规范做法:两个开关的动触点上都接入同一回路的相,零线,两个静触点上的出线都到灯具。
双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三三联就是上面可以控制三个不同的电器,比如说上面有两个开关就称双联,有三位开关则称三联,双控是指该开关是双控功能的,该知道双控吧,就是可以两个开关控制同一个地方的电器,一般都为灯了。
三联双控就是把两者结合在一起,你后面说的那些,答案都是YES,明白了吗?双联开关和双控开关的区别所谓双联开关就是同时动作,而且动作结果是一样的开关,比如刀开关;所谓双控开关就是同时动作,但是动作结果不一样的开关,比如其开关的接点一个闭合、一个断开。
谁知道楼道灯三个开关三地控制三盏灯怎么接?最好有安装图你可以按照下图接线,三个开关安装在不同的位置,就可以实现三个开关任意控制三个灯的亮/灭了。
双控开关接线图最全!含电路图原理和接法2012-04-01 土巴兔装修网什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关,按照联数的增加接线困难也会递增,这个时候一张全面的双控开关接线图就能帮上大忙了,下面就逐一来阐述这三种双控开关的原理、接法和接线图。

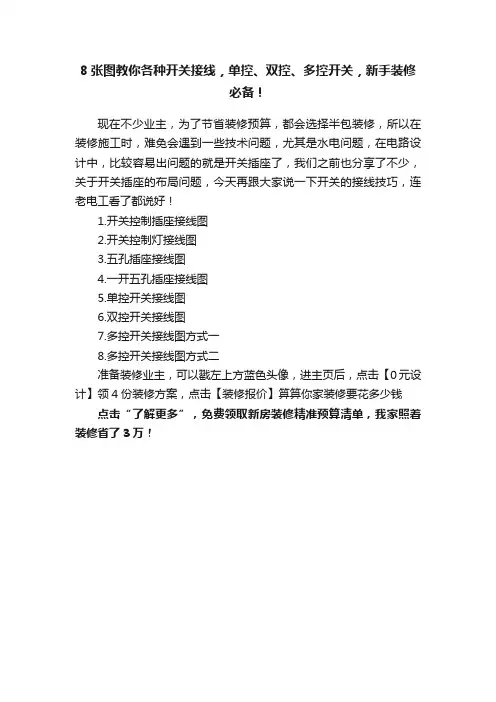

8张图教你各种开关接线,单控、双控、多控开关,新手装修
必备!
现在不少业主,为了节省装修预算,都会选择半包装修,所以在装修施工时,难免会遇到一些技术问题,尤其是水电问题,在电路设计中,比较容易出问题的就是开关插座了,我们之前也分享了不少,关于开关插座的布局问题,今天再跟大家说一下开关的接线技巧,连老电工看了都说好!
1.开关控制插座接线图
2.开关控制灯接线图
3.五孔插座接线图
4.一开五孔插座接线图
5.单控开关接线图
6.双控开关接线图
7.多控开关接线图方式一
8.多控开关接线图方式二
准备装修业主,可以戳左上方蓝色头像,进主页后,点击【0元设计】领4份装修方案,点击【装修报价】算算你家装修要花多少钱点击“了解更多”,免费领取新房装修精准预算清单,我家照着装修省了3万!。

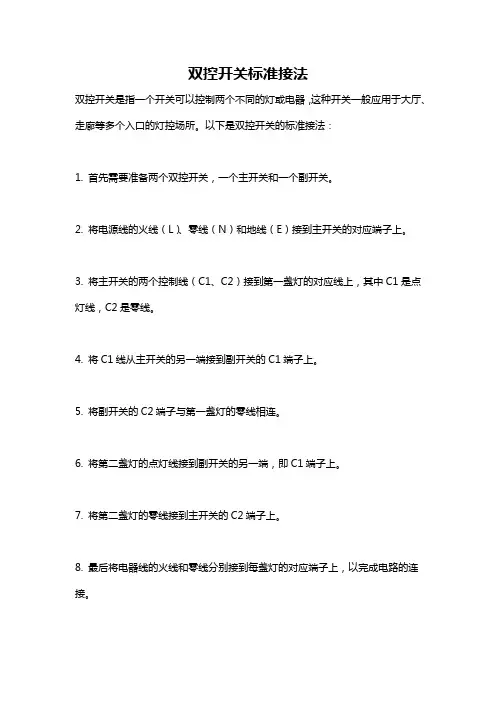

双控开关标准接法
双控开关是指一个开关可以控制两个不同的灯或电器,这种开关一般应用于大厅、走廊等多个入口的灯控场所。
以下是双控开关的标准接法:
1. 首先需要准备两个双控开关,一个主开关和一个副开关。
2. 将电源线的火线(L)、零线(N)和地线(E)接到主开关的对应端子上。
3. 将主开关的两个控制线(C1、C2)接到第一盏灯的对应线上,其中C1是点灯线,C2是零线。
4. 将C1线从主开关的另一端接到副开关的C1端子上。
5. 将副开关的C2端子与第一盏灯的零线相连。
6. 将第二盏灯的点灯线接到副开关的另一端,即C1端子上。
7. 将第二盏灯的零线接到主开关的C2端子上。
8. 最后将电器线的火线和零线分别接到每盏灯的对应端子上,以完成电路的连接。
以上是双控开关的标准接法。
需要注意的是,在接线时一定要按照电路图的正常连接方式进行,不要出现短路或断路等异常情况。
同时,也需留意开关和灯的功率和电压等参数,以保证电路的安全性和正常运行。
双联开关接法双联开关接线图楼梯开关的接法双控开关的接法
修改浏览权限| 删除这种接线方式比较简单,是正规做法:
下面是实物示例图:
下面是双联开关的实物:
上图是双联开关实物图
上图是双联开关实物图
请注意,双联开关有三个接线孔的,买开关时看清楚。
双联开关有两种接法,下图供参考!
上图的第一种接法也行,不太安全,不建议使用这种方法,关掉后有两种状态,一种是两根都是火线,一种两根都是零线,如果用的是日光灯,或节能灯,在关掉后晚上会有微光闪烁。
下图是三联开关的接法,公供参考!
下图是五联开关的接法!
下图是双联开关的三种接法
下图是单联开关接法
(转自TT资料家园)
来自:。
双控开关接线图最全!含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关,按照联数的增加接线困难也会递增,这个时候一张全面的双控开关接线图就能帮上大忙了,下面就逐一来阐述这三种双控开关的原理、接法和接线图。
首先我们先了解什么是双控开关,双控开关是指对某个设备进行两个地方的分别控制,比如如果是照明灯,那有在客厅进门控制客厅灯光的,你到了卧室要睡觉的时候再跑去客厅关灯就累了,在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情,所以双联双控就是指不地方的两个面板上各两个键,共控制两个电源达到在不同地方可以控制同一设备(如,照明灯)。
单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端,分别连着两个触点和一个刀。
单联双控开关接法把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时,电路接通,则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时,电路不通,则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端,或走廊的两端,这样可以在进入走廊前开灯,通过走廊后在另一端关灯,既能照明,又能避免人走灯不灭而浪费电。
双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多,唯一的区别就是双联是2个按钮的开关,单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单,就是指在一个面板上,通过两个按钮来控制两个用电设备,就是两个开关控制这两条电路。
双联双控开关的接线先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
单联双控和双联双控及三联双控开关接线图
单联双控和双联双控及三联双控开关接线图
单联双控开关主要用于两地控制;比如我们家中卧室的灯,即在卧室门口可以控制又在卧室床头可以控制,如下图所示:K1安装在卧室门口,K2安装在床头,两个开关均可单独控制卧室灯的开关状态。
图中灯处于接通状态,不管K1的1与2接通还是与3接通、K2总有一个开关位置与其接通使灯回路接通、也总有一个位置与其不接通使灯回路不通;不管不管K2的1与2接通还是与3接通、K1也是如此。
如果卧室的灯还需在客厅来控时,这时卧室的灯就是三地来控制,在上图两单联单刀双控开关之间串联一个单联双刀双控开关如下图所示:K1和K3是两个单联单刀双控开关,K2是一个单联双刀双控开关,K2的双刀的动作是同步的要1和2接通时两刀全是1和2接通、要1和3接通时两刀全是1和3接通,K2与K1和K3串联在一起、不管三个开关各自在任何位置均可独立控制卧室灯的开关状态,从而实现三地控制。
如果在K1与K3之间串联N个单联双刀双控开关则可实现对灯N+2个不同地方控制。
双联双控开关其实就是两个单联双控开关组合在一个开关面板上,实现两个灯的两个不同地方控制,如下图所示:实物操作面板如下图所示(与双联单控开关面板一样,只是内部接线端子不一样,双联单控开关实现的是两个灯在同
一地方控制):
三联双控开关是三个单联双控开关组合在一个开关面板上,实现三个灯的两个不同地方控制,如下图所示:
实物开关如下图所示(与三联单控开关面板一样,只是内部接线端子不一样,三联单控开关实现的是三个灯在同一地方控制):。
双联双控开关接线图(含原理和接线方法)
1、双联双控开关接线图
双联双控开关接线图1
2、双联双控开关原理
双联双控开关的定义与单联双控开关的定义差不多,唯一的区别就是双联是2个按钮的开关,单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单,就是指在一个面板上,通过两个按钮来控制两个用电设备,就是两个开关控制这两条电路。
3、双联双控开关的接线
先将一个双控开关的中间接线柱连接到火线,再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片),然后连接来回线,也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线图2。
双控开关最全接线解析
首先,你要站着接,躺着接和坐着接不提倡,因为容易睡着。
其次,接线前,你需要做好断电再及验电措施,除非你想体验被充电的感觉。
然后开始,切入正题,了解双控开关的原理图。
(给电力行业小奶狗的原理图)
(给小姐姐们的图)
双控开关的接线是很简单的,如上图所示,任何电器都是要连接火线和零线后才会通电运行,所以在准备好两个开关后,先将两个开关的L1、L2端口分别连接起来,然后把其中一个开关的L端口连接到电源的火线上,然后把另一个开关的L端口和电源零线、电灯连接起来,某些开关还可以连接地线。
双控开关已经安装完成,然后把电闸打开检验是否能正常工作。
这种双控开关可以应用在任何电器上,既不运行电器的运行,还可以大大方便我们的使用。
对了,每个接口都要用绝缘胶布缠好,然后再缠上一层防水胶布。
这样说是不是很明了了,在双连式开关的的时候,最好养成先做图,再按照图纸来接线的方式,这样做不容易出错,同时效率也比较高,对于要接的线一目了然,还有一点很重要,我们在选择开关是一定要买温州科宇电器这种有保证的。
鸿雁R86K12双联开关接法
灯附近有两根线:一根是从开关上去的控制线,一根是零线。
一般开关也是两根线,一根通往灯头的控制线,一根是火线。
第一种接线方法:
从一个正常开关位置,用三根线连接到另一控制开关位置。
第二种接线方法:
双控开关与另一个双控开关用两根线连接,而第三根电线是各自位置的火线,其实还是三根线。
因为所有的火线是通着的,可以做为第三根线使用。
第三种接线方法:
三根线跟着灯走,不好解释,反正:那根线要么接到开关的端起,也可以接到两个开关之间的那根线上。
双控开关接线图的三种接法
我们做家装电工的朋友一定经常遇到业主要求在给房子装修的时候,都想改装照明的线路,使得单控开关变成双控开关,顾名思义就是在两个不同的地方控制同一盏灯,这样不仅大大的方便了我们的使用,还能节约资源,做到环保绿色装修。
今天小编就给大家整理了这篇关于双联双控开关接线图的三种接法,供大家学习参考。
第一种方法
双联开关电路另类接线法
(两个开关都入火线,安全)
接线要点
双联线中的K1必须直接连接两个双联双控开关的中间接线端;
双联线中的K2连接两个开关的上接线端(或者下接线端),并且在中间接一条分支线与灯的一端连接,灯的另一端接零线。
两个开关都入火线,而且接于上接线端(或者下接线端),但不能接于中间的接线端。
这种电路的布线特点
双联专用线中的一条导线,中间引出分支线接于灯的一端。
(传统双联双控电路是不允许在双联专用线中引出分支线
的)
两个开关都入火线,而且只能接于上接线端(或者下接线端),这就使得灯亮时,两个开关的三个接线端对零线的测量电压都是220v,即试电笔都显示为红色。
第二种方法
传统接线法
这是物理教科书上提到的方法,在标准的工程图纸中,也是这种接线法。
很常见。
第三种方法
另类省线法(存在安全隐患)
虽说理论上存在安全隐患,但在家庭布线中,经常用这种方法,布线,省去很多的工作量,和线材。
现在的铜线可是非常的贵了。
特别是搞包工包料的,都是用这种接线法的多。
省线省钱嘛。
接线要点
两个双联双控开关的中间接线柱,分别拉一条线连接要控制的灯。
开关的另外两个接线端,分别接火线和零线(一个端口接火线,另一个端口就接零线),就ok了。
思路很简单。
用好点的开关,不会轻易短路的。
这里给大家一个特别提醒,采用省线法,虽然节省些导线,
但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。
因此不提倡使用这种省线法布线。
关于双控开关接线图的三种接法就说到这里,如果觉得小编整理的这篇内容有帮助,也可以转发给你的朋友们,大家一起学习一同进步。
