螺栓和螺母规格表表

螺栓螺母型号及尺寸规格表
螺栓螺母型号及尺寸规格具体如下表:
螺栓：机械零件，配用螺母的圆柱形带螺纹的紧固件。

由头斛口螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。

螺母就是螺帽，与螺栓或螺杆拧在一起用来起紧固作用的零件，所有生产制造机械必须用的一种元件根据材质的不同，分为碳钢、不锈钢、有色金属（如铜）等几大类型。

相关信息:普通螺栓按照制作精度可分为A、B、C三个等级，A、B级为精制螺栓,C级为粗制螺栓。

对于钢结构用连接螺栓,除特别注明外，一般为普通粗制C级螺栓。

不同的级次加工的方法存在差异,通常对应加工方式如下：
A、B级螺栓的栓杆由车床加工而成，表面光滑，尺寸精确，其材料性能等级为8.8级，制作安装复杂，价格较高，很少采用；C级螺栓用未加工的圆钢制成，尺寸不够精确，其材料性能等级为4.6级或4.8级。

抗剪连接时变形大，但安装方便，生产成本低，多用于抗拉连接或安装时的临时固定。

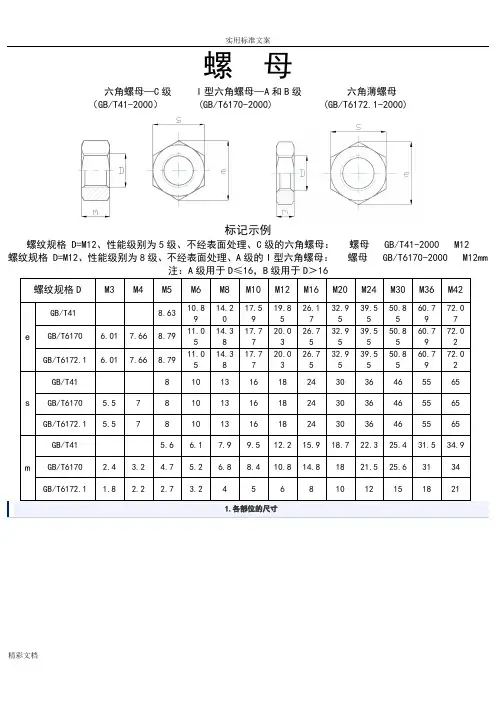

螺母
六角螺母—C级I型六角螺母—A和B级六角薄螺母
（GB/T41-2000）(GB/T6170-2000) (GB/
标记示例
螺纹规格D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母GB/T41-2000 M12 螺纹规格 D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母 GB/T6170-2000 M12mm
注：A级用于D≤16，B级用于D＞16
注(1)：s(最大)的1栏适用于强度及及性状A2-50、A2-70的内容，2栏适用于强度的内容。

但根据双方当事人之间协议，强度的内容也可以适用1栏。

螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。

注(2)：螺纹的公称直径中带括号的尽量不要使用。

备注：1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。

此时，dk(最大)为该表中的带**的数值。

此外，需要没有滚花的货时，订货人必须指定。

但该dk(最大)为该表中带*的数值。

2.对于螺纹的公称直径建议使用的公称长度(ℓ)为粗线框内的内容。

如果ℓ比虚线位置短的为全螺纹，杆部的不完全螺纹长度约为3P。

3.公称长度(ℓ)比虚线位置长的话，ℓg(最大)及ℓs(最小)根据下式决定。

ℓg(最大)=公称长度(ℓ)-b
参考：内六角螺栓的沉头孔及螺栓孔的尺寸。

标注螺栓和螺母尺寸表螺母标准尺寸表螺栓和螺母是机械连接中常用的紧固件，它们的尺寸对于安装和拆卸起着至关重要的作用。

在实际操作过程中，为了保证螺栓和螺母的正确匹配，我们需要了解它们的标准尺寸。

本文将详细介绍螺栓和螺母的标准尺寸表。

一、螺栓的标准尺寸表螺栓的尺寸通常由直径、螺距和长度来描述。

下面是常见螺栓的标准尺寸表：1. M系列螺栓：M系列螺栓是国际上最常用的一种螺栓，其尺寸以毫米为单位。

M系列螺栓的直径和螺距之间的关系如下：M6 - 直径6mm，螺距1mmM8 - 直径8mm，螺距1.25mmM10 - 直径10mm，螺距1.5mmM12 - 直径12mm，螺距1.75mmM16 - 直径16mm，螺距2mmM20 - 直径20mm，螺距2.5mm2. UNC系列螺栓：UNC系列螺栓是美国常用的一种螺栓，其尺寸以英寸为单位。

UNC系列螺栓的直径和每英寸螺距之间的关系如下：1/4" UNC - 直径0.25英寸，每英寸螺距205/16" UNC - 直径0.3125英寸，每英寸螺距183/8" UNC - 直径0.375英寸，每英寸螺距161/2" UNC - 直径0.5英寸，每英寸螺距135/8" UNC - 直径0.625英寸，每英寸螺距113. 其他系列螺栓：除了M系列和UNC系列螺栓，还有许多其他系列的螺栓，如UNF系列、BSW系列等，它们各自有对应的标准尺寸表，根据具体需要进行选择。

以上是螺栓的标准尺寸表。

在实际使用中，需要按照螺栓的直径和螺距进行选择，并根据需要选取合适的长度。

二、螺母的标准尺寸表螺母的尺寸通常由直径、螺距和厚度来描述。

下面是常见螺母的标准尺寸表：1. M系列螺母：M系列螺母的尺寸与M系列螺栓相对应，直径与螺栓的直径一致，厚度一般为螺距的0.8倍。

2. UNC系列螺母：UNC系列螺母的尺寸与UNC系列螺栓相对应，直径与螺栓的直径一致，厚度根据螺栓的直径和螺距有所差异。

螺栓直径与螺母对边对照表关键词：敲击扳手,英制敲击扳手,直柄敲击扳手,弯柄敲击扳手,锤击扳手螺栓直径与螺母对边对照表敲击扳手，敲击呆扳手，敲击梅花扳手，敲击开口扳手，梅花敲击扳手，开口敲击扳手，锤击扳手，锤击呆扳手，锤击梅花扳手，锤击开口扳手，梅花锤击扳手，开口锤击扳手，重型扳手，重型敲击扳手，重型梅花扳手，重型开口扳手，梅花扳手，开口扳手，特种扳手***螺母对边尺寸就是敲击扳手规格，单位：mm英制敲击扳手关键词：英制敲击扳手,英制敲击梅花扳手,英制敲击呆扳手,敲击扳手摘要：英制敲击扳手的用途：大型工业用特种扳手-英制敲击扳手适用于石油、化工、冶金、发电、炼油、造船、石化等行业。

是设备安装、装置及设备检修、维修工作中的必需工具。

敲击扳手分为公制和英制两种。

英制敲击扳手技术参数英制敲击扳手的用途：大型工业用特种扳手-英制敲击扳手适用于石油、化工、冶金、发电、炼油、造船、石化等行业。

是设备安装、装置及设备检修、维修工作中的必需工具。

敲击扳手分为公制和英制两种。

英制敲击扳手的材料：敲击扳手采用45号中碳钢或40Cr合金钢整体锻造加工制作。

英制敲击扳手的制造标准：GB/T4392-1995（敲击呆扳手和敲击梅花扳手）。

英制敲击扳手的特点：敲击扳手由优质中碳钢或优质合金钢整体锻造而成，具有设计合理、结构稳定、材质密度高、抗打击能力强，不折、不断、不弯曲，产品尺寸精度高、经久耐用等特点。

S 表示螺母对边尺寸。

英制内六角扳手配套使用之螺丝尺寸对照表时间:2009-06-17 10:38来源:未知 作者:abei 点击:472次英制内六角扳手配套使用之螺丝尺寸对照表 英制扳手规格 inch 螺丝规格内六角圆柱头螺钉（杯头） 内六角沉头螺钉（平杯） 内六角半圆头螺钉（圆杯） 内六角紧定螺钉（机米） 内六角圆柱头轴肩螺钉（塞打） 0.028 0# 0.035 0# 0# 1#, 2# 0.05 0# 1#, 2# 1#, 2备注：括号（）内表示英寸制BSW 规格，其它表示英寸制UNC 规格。

螺母六角螺母—C级I型六角螺母—A和B级六角薄螺母（GB/T41-2000）(GB/T6170-2000) (GB/T6172.1-2000)标记示例螺纹规格D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母GB/T41-2000 M12螺纹规格D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母GB/T6170-2000 M12mm注：A级用于D≤16，B级用于D＞161.各部位的尺寸螺纹规格D M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 eGB/T41 8.63 10.89 14.20 17.59 19.85 26.17 32.95 39.55 50.85 60.79 72.07GB/T6170 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02GB/T6172.1 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 sGB/T41 8 10 13 16 18 24 30 36 46 55 65GB/T6170 5.5 7 8 10 13 16 18 24 30 36 46 55 65GB/T6172.1 5.5 7 8 10 13 16 18 24 30 36 46 55 65 mGB/T41 5.6 6.1 7.9 9.5 12.2 15.9 18.7 22.3 25.4 31.5 34.9GB/T6170 2.4 3.2 4.7 5.2 6.8 8.4 10.8 14.8 18 21.5 25.6 31 34GB/T6172.1 1.8 2.2 2.7 3.2 4 5 6 8 10 12 15 18 21单位：mm螺纹的公称直径(d)(2)M3 M4 M5 M6 M8 M10 M12 (M14) 螺栓的螺距(P) 0.5 0.7 0.8 1 1.25 1.5 1.75 2b 参考18 20 22 24 28 32 36 40dk 最大(基准尺寸)* 5.5 7 8.5 10 13 16 18 21最大** 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 ds最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73e 最小 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72f 最大0.51 0.60 0.60 0.68 1.02 1.02 1.45 1.45 k最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57 r 最小0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6s 公称(基准尺寸) 2.5 3 4 5 6 8 10 12注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。

螺栓与螺母规格表螺栓介绍螺母介绍六角螺母—C级I 型六角螺母—A 和 B 级六角薄螺母（GB/T41-2000）(GB/T6170-2000)(GB/T6172.1-2000)标记示例螺纹规格D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母GB/T41-2000 M12螺纹规格D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母GB/T6170-2000 M12mm螺纹规格D M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 GB/T41 8.63 10.89 14.20 17.59 19.85 26.17 32.95 39.55 50.85 60.79 72.07 e GB/T6170 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02GB/T6172.1 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 GB/T41 8 10 13 16 18 24 30 36 46 55 65 s GB/T6170 5.5 7 8 10 13 16 18 24 30 36 46 55 65 GB/T6172.1 5.5 7 8 10 13 16 18 24 30 36 46 55 65 GB/T41 5.6 6.1 7.9 9.5 12.2 15.9 18.7 22.3 25.4 31.5 34.9 m GB/T6170 2.4 3.2 4.7 5.2 6.8 8.4 10.8 14.8 18 21.5 25.6 31 34 GB/T6172.1 1.8 2.2 2.7 3.2 4 5 6 8 10 12 15 18 21 注：A级用于D≤16，B级用于D＞16六角螺母规格重量表SH每 1000 个钢 dD螺母的近似公称尺寸允差公称尺寸允差重(公斤)粗制半精制610-0.365 ±0.48±0.3811.52.317 814-0.43616.25.67410178 ±0.58±0.4519.610.99 1219 1021.9 16.32(14)22-0.521125.425.28 16241327.734.12(18)2714±0.70±0.5531.244.19 20301634.6 61.91(22)321836.975.94 2436-1.001941.6111.90(27)4122 ±1.00±0.6547.3168.0030 462453.1 234.2036 55 2863.5370.90 4265-1.2032 ±1.50±0.8075.5 598.60 48753886.5957.30垫圈规格重量表斜垫圈规格重量表公称GB852-66 工字 GB853-66 糟钢 公称GB852-66GB853-66钢用方斜垫用方斜垫直径直径dB HdBH(螺纹(螺纹千个重量 千个重 千个重 千个重量直径)H1 H1 量 (公 直径)H1量(公 H1(公斤) 斤)斤)(公斤)6716 2 4.753.6420224039.7607.032 8918 2 5.06 3.85(22)244039.7657.0 371011 22 2 5.7104.262426503 11.3100 8.062 1213 28 2 6.715 4.814 (27) 29 503 11.31048.0 901617 35 2 7.7255.4193032603 13.0180 9.0130 (18)20 40 2 9.7667.0483638 70 3 14.725010200【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

螺母六角螺母—C级I型六角螺母—A和B级六角薄螺母（GB/T41-2000）(GB/T6170-2000) (GB/T6172.1-2000)标记示例螺纹规格D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母GB/T41-2000 M12螺纹规格D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母GB/T6170-2000 M12mm注：A级用于D≤16，B级用于D＞161.各部位的尺寸螺纹规格D M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 eGB/T41 8.63 10.89 14.20 17.59 19.85 26.17 32.95 39.55 50.85 60.79 72.07GB/T6170 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02GB/T6172.1 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 sGB/T41 8 10 13 16 18 24 30 36 46 55 65GB/T6170 5.5 7 8 10 13 16 18 24 30 36 46 55 65GB/T6172.1 5.5 7 8 10 13 16 18 24 30 36 46 55 65 mGB/T41 5.6 6.1 7.9 9.5 12.2 15.9 18.7 22.3 25.4 31.5 34.9GB/T6170 2.4 3.2 4.7 5.2 6.8 8.4 10.8 14.8 18 21.5 25.6 31 34GB/T6172.1 1.8 2.2 2.7 3.2 4 5 6 8 10 12 15 18 21单位：mm螺纹的公称直径(d)(2)M3 M4 M5 M6 M8 M10 M12 (M14) 螺栓的螺距(P) 0.5 0.7 0.8 1 1.25 1.5 1.75 2b 参考18 20 22 24 28 32 36 40dk 最大(基准尺寸)* 5.5 7 8.5 10 13 16 18 21最大** 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 ds最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73e 最小 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72f 最大0.51 0.60 0.60 0.68 1.02 1.02 1.45 1.45 k最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57 r 最小0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6s 公称(基准尺寸) 2.5 3 4 5 6 8 10 12注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。

螺栓型号及尺寸规格表
螺栓简介
螺栓是一种常见的紧固件，通常用于将两个或多个零部件固定在一起。

螺栓由螺纹部分和螺母组成，通过将螺栓插入孔中并旋紧螺母，可以实现零部件的紧固。

螺栓的作用
螺栓的作用是通过外力使其进行旋转，从而产生摩擦力，使螺纹与螺母之间产生张力，从而达到紧固零件的目的。

螺栓的直径、螺距、长度等参数直接影响着其使用性能。

螺栓型号及尺寸规格表
下表列出了常见螺栓的型号和尺寸规格：
型号直径（mm）螺距（mm）长度（mm）
M6 6 1 20
M8 8 1.25 25
M10 10 1.5 30
M12 12 1.75 35
M16 16 2 40
从上表可以看出，常见的螺栓型号有M6、M8、M10、M12和M16，它们的直径分别为6mm、8mm、10mm、12mm和16mm。

螺距分别为1mm、1.25mm、1.5mm、1.75mm和2mm，而长度分别为20mm、25mm、30mm、35mm和
40mm。

使用注意事项
在使用螺栓时，需要注意以下事项：
1.确保选用适合的螺栓型号和尺寸；
2.严格按照规格要求安装螺栓；
3.在拧紧螺栓时，不要过度用力，以免损坏螺纹；
4.定期检查螺栓是否松动，及时进行紧固。

结语
螺栓作为一种常见的紧固件，在各种机械设备中都有广泛的应用。

通过学习螺栓的型号和尺寸规格，可以更好地选择和使用螺栓，确保机械设备的安全和稳定运行。

希望本文对您有所帮助！。

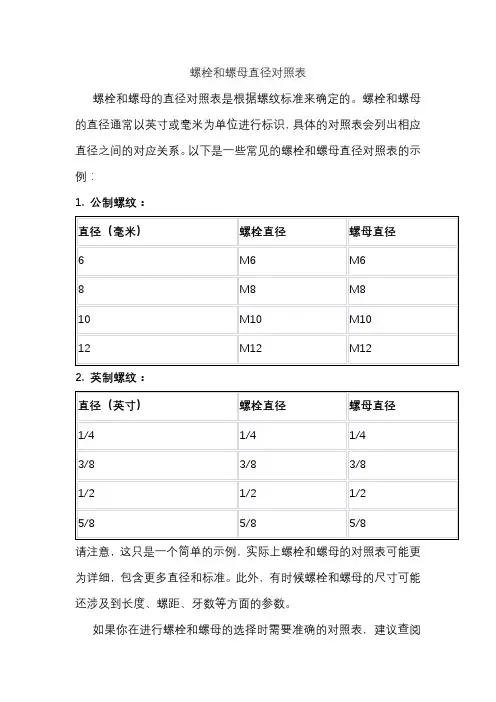

螺栓和螺母直径对照表
螺栓和螺母的直径对照表是根据螺纹标准来确定的。

螺栓和螺母的直径通常以英寸或毫米为单位进行标识，具体的对照表会列出相应直径之间的对应关系。

以下是一些常见的螺栓和螺母直径对照表的示例：
1. 公制螺纹：
2. 英制螺纹：
请注意，这只是一个简单的示例，实际上螺栓和螺母的对照表可能更为详细，包含更多直径和标准。

此外，有时候螺栓和螺母的尺寸可能还涉及到长度、螺距、牙数等方面的参数。

如果你在进行螺栓和螺母的选择时需要准确的对照表，建议查阅
相关的标准，例如ISO、DIN、ANSI等，以确保选择的零件符合特定的技术规格。

螺 母六角螺母—C 级 I 型六角螺母—A 和B 级 六角薄螺母 （GB/T41-2000） (GB/T6170-2000) (GB/T6172.1-2000)标记示例螺纹规格 D=M12、性能级别为5级、不经表面处理、C 级的六角螺母： 螺母 GB/T41-2000 M12 螺纹规格 D=M12、性能级别为8级、不经表面处理、A 级的I 型六角螺母： 螺母 GB/T6170-2000 M12mm注：A 级用于D ≤16，B 级用于D ＞161.各部位的尺寸螺纹规格DM3M4M5M6 M8M10 M12 M16 M20 M24 M30 M36 M42e GB/T418.6310.89 14.20 17.59 19.85 26.17 32.95 39.55 50.85 60.79 72.07 GB/T6170 6.01 7.66 8.7911.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 GB/T6172.1 6.01 7.66 8.7911.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 s GB/T418 10 13 16 18 24 30 36 46 55 65 GB/T6170 5.5 7 8 10 13 16 18 24 30 36 46 55 65 GB/T6172.1 5.5 7 8 10 13 16 18243036465565mGB/T415.66.17.9 9.5 12.2 15.9 18.7 22.3 25.4 31.5 34.9 GB/T6170 2.4 3.2 4.7 5.2 6.8 8.4 10.8 14.8 18 21.5 25.6 31 34 GB/T6172.11.82.22.73.245681012151821单位：mm螺纹的公称直径(d)(2)M3 M4 M5 M6 M8 M10 M12 (M14) 螺栓的螺距(P) 0.5 0.7 0.8 1 1.25 1.5 1.75 2b 参考18 20 22 24 28 32 36 40dk 最大(基准尺寸)* 5.5 7 8.5 10 13 16 18 21最大** 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 ds最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73e 最小 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72f 最大0.51 0.60 0.60 0.68 1.02 1.02 1.45 1.45 k最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57 r 最小0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 s 公称(基准尺寸) 2.5 3 4 5 6 8 10 12注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。
