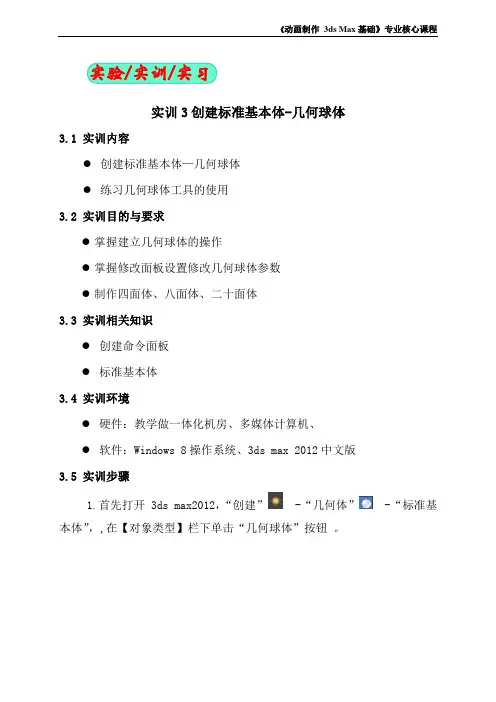

《3dsMax动画制作》创建常用的几何体

实验/实训/实习
实训3创建标准基本体-几何球体
3.1 实训内容
●创建标准基本体—几何球体
●练习几何球体工具的使用
3.2 实训目的与要求
●掌握建立几何球体的操作
●掌握修改面板设置修改几何球体参数
●制作四面体、八面体、二十面体
3.3 实训相关知识
●创建命令面板
●标准基本体
3.4 实训环境
●硬件：教学做一体化机房、多媒体计算机、
●软件：Windows 8操作系统、3ds max 2012中文版
3.5 实训步骤
1.首先打开3ds max2012，“创建”-“几何体”-“标准基本体”，,在【对象类型】栏下单击“几何球体”按钮。

2.在视图窗口中按住鼠标左键并拖动，合适的大小松开鼠标，即可创建出一个几何球体。

3.在“修改面板”中设置修改几何球体参数。

【平滑】用于设置是否对球体进行平滑处理，不勾选则产生棱角。

【半球】可以将几何球体模型变为半球。

【基点面类型】：几何球体面越多，创建的几何球体越光滑。

【四面体】：
【八面体】
【二十面体】。

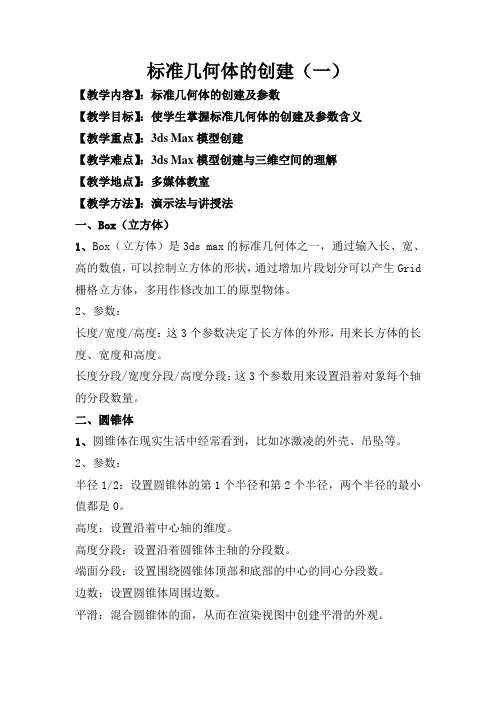

标准几何体的创建（一）【教学内容】：标准几何体的创建及参数【教学目标】：使学生掌握标准几何体的创建及参数含义【教学重点】：3ds Max模型创建【教学难点】：3ds Max模型创建与三维空间的理解【教学地点】：多媒体教室【教学方法】：演示法与讲授法一、Box（立方体）1、Box（立方体）是3ds max的标准几何体之一，通过输入长、宽、高的数值，可以控制立方体的形状，通过增加片段划分可以产生Grid 栅格立方体，多用作修改加工的原型物体。

2、参数：长度/宽度/高度：这3个参数决定了长方体的外形，用来长方体的长度、宽度和高度。

长度分段/宽度分段/高度分段：这3个参数用来设置沿着对象每个轴的分段数量。

二、圆锥体1、圆锥体在现实生活中经常看到，比如冰激凌的外壳、吊坠等。

2、参数：半径1/2：设置圆锥体的第1个半径和第2个半径，两个半径的最小值都是0。

高度：设置沿着中心轴的维度。

高度分段：设置沿着圆锥体主轴的分段数。

端面分段：设置围绕圆锥体顶部和底部的中心的同心分段数。

边数：设置圆锥体周围边数。

平滑：混合圆锥体的面，从而在渲染视图中创建平滑的外观。

启用切片：控制是否开启“切片”功能。

切片起始/结束位置：设置从局部x轴的零点开始围绕局部Z轴的度数。

正数逆时针方向，而负数按顺时针方向。

三、Sphere（球体）1、学习通过Sphere（球体）命令制作面状或光滑的球体，也可以制作局部球体（包括半球体）。

2、参数：半径：指定球体的半径。

分段：设置球体多边形分段的数目。

分段越多，球体越圆滑，反之则越粗糙。

平滑：混合球体的面，从而在渲染视图扣创建平滑的外观。

半球：用于创建部分球体。

0代表全部球体，0.5表示半球。

切除：通过在半球断开时将球体中的顶点数和页数“切除”来减少它们的数量。

挤压：保持原始球体中的顶点数和面数，将几何体向着球体的顶部挤压为起来越小的体积。

轴心在底部：在默认情况下，轴点位于球体中心的构造平面上，选中则会将球体沿着其局部Z轴向上移动，使轴点位于其底部。

3Dmax建模技巧：如何快速创建基本几何体3Dmax是一款功能强大的三维建模软件，被广泛应用于建筑设计、动画制作等领域。

在使用3Dmax进行建模时，掌握一些快速创建基本几何体的技巧，可以提高工作效率。

下面将详细介绍如何快速创建基本几何体的步骤和技巧。

1. 打开3Dmax软件，选择一个建模的场景。

在软件首页点击“Create”选项，在下拉菜单中选择“Geometry”，然后再选择“Standard Primitives”。

这样就可以打开创建基本几何体的界面。

2. 在弹出的界面中，可以看到一系列的基本几何体选项，包括Box（立方体）、Sphere（球体）、Cylinder（圆柱体）、Cone（圆锥体）、Torus（圆环体）等。

根据实际需求选择需要创建的基本几何体。

3. 选择需要创建的基本几何体之后，可以在视图区中拖拽鼠标左键来绘制几何体的尺寸和大小。

也可以在弹出的对话框中手动输入几何体的尺寸和大小。

在创建几何体的过程中，可以通过按住Shift键进行等比例缩放，按住Ctrl键进行复制等操作。

这些操作可以根据实际需要进行灵活运用。

4. 当创建好一个基本几何体后，可以通过右键点击该几何体，在弹出的菜单中选择“Properties”来修改几何体的属性，如颜色、质感、材质等。

这样可以使建模效果更加细腻逼真。

5. 在建模过程中，可以使用快捷键来提高工作效率。

例如，按下“W”键可以切换到移动模式，按下“E”键可以切换到旋转模式，按下“R”键可以切换到缩放模式，这样可以方便地对几何体进行操作。

此外，还可以使用“Ctrl+Z”组合键来撤销上一步操作，使用“Ctrl+Y”组合键来重做上一步操作，这些操作都能够极大地提高建模时的效率。

6. 在建模过程中，可以通过对几何体进行进一步的修改和编辑，以满足实际需求。

例如，可以选择一个几何体的一部分，然后通过拉伸、旋转、倒角等操作来改变几何体的形状和外观。

此外，还可以对多个几何体进行组合和布尔运算，以创建更加复杂的物体。

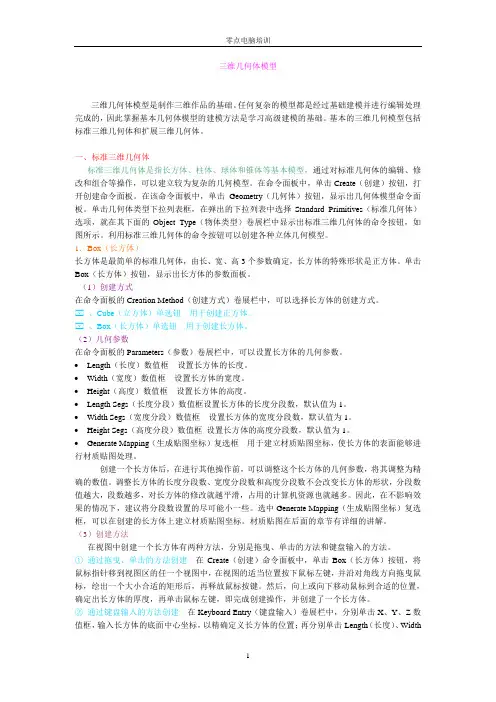

三维几何体模型三维几何体模型是制作三维作品的基础。

任何复杂的模型都是经过基础建模并进行编辑处理完成的，因此掌握基本几何体模型的建模方法是学习高级建模的基础。

基本的三维几何模型包括标准三维几何体和扩展三维几何体。

一、标准三维几何体标准三维几何体是指长方体、柱体、球体和锥体等基本模型，通过对标准几何体的编辑、修改和组合等操作，可以建立较为复杂的几何模型。

在命令面板中，单击Create（创建）按钮，打开创建命令面板。

在该命令面板中，单击Geometry（几何体）按钮，显示出几何体模型命令面板。

单击几何体类型下拉列表框，在弹出的下拉列表中选择Standard Primitives（标准几何体）选项，就在其下面的Object Type（物体类型）卷展栏中显示出标准三维几何体的命令按钮，如图所示。

利用标准三维几何体的命令按钮可以创建各种立体几何模型。

1．Box（长方体）长方体是最简单的标准几何体，由长、宽、高3个参数确定，长方体的特殊形状是正方体。

单击Box（长方体）按钮，显示出长方体的参数面板。

（1）创建方式在命令面板的Creation Method（创建方式）卷展栏中，可以选择长方体的创建方式。

✉、Cube（立方体）单选钮用于创建正方体。

✉、Box（长方体）单选钮用于创建长方体。

（2）几何参数在命令面板的Parameters（参数）卷展栏中，可以设置长方体的几何参数。

∙Length（长度）数值框设置长方体的长度。

∙Width（宽度）数值框设置长方体的宽度。

∙Height（高度）数值框设置长方体的高度。

∙Length Segs（长度分段）数值框设置长方体的长度分段数，默认值为1。

∙Width Segs（宽度分段）数值框设置长方体的宽度分段数，默认值为1。

∙Height Segs（高度分段）数值框设置长方体的高度分段数，默认值为1。

∙Generate Mapping（生成贴图坐标）复选框用于建立材质贴图坐标，使长方体的表面能够进行材质贴图处理。

3dmax建模教程1. 创建基本几何体：打开3ds Max软件，点击“创建”选项卡，在“基本”菜单下选择您想要的基本几何体，例如立方体、球体或圆柱体。

在视图中点击并拖动鼠标来绘制该几何体的大小。

2. 修改几何体的参数：一旦创建了几何体，可以在“修改”选项卡中找到其参数并进行修改。

例如，您可以更改立方体的尺寸、圆柱体的半径和高度，或者球体的半径。

3. 使用变换工具：在“修改”选项卡中，可以找到各种变换工具来对几何体进行移动、旋转和缩放。

例如，使用“移动工具”可以将几何体沿着XYZ轴平移，使用“旋转工具”可以将其围绕中心点旋转，使用“缩放工具”可以改变其大小。

4. 添加细节：可以使用不同的编辑工具来添加细节到几何体上。

例如，使用“顶点编辑工具”可以调整几何体的顶点位置，使用“边编辑工具”可以调整边的位置和角度，使用“面编辑工具”可以调整面的形状。

5. 应用材质：选择需要应用材质的几何体，点击“材质编辑器”按钮（位于主工具栏上），在“属性编辑器”窗口中选择一个材质库。

然后，将所选材质库中的材质拖动到几何体上。

6. 渲染设置：点击“渲染”选项卡，在“设置”下拉菜单中选择“渲染设置”。

在弹出的“渲染设置”对话框中，可以选择渲染引擎、输出图像格式、帧范围等。

7. 渲染图像：点击“渲染”选项卡中的“渲染”按钮，即可开始渲染图像。

您可以选择在视口中实时预览渲染效果，或者在后台渲染时继续进行其他操作。

8. 导出模型：完成模型后，可以将其导出到其他文件格式。

点击“文件”选项卡，选择“导出”或“导出所选对象”选项。

然后选择要导出的文件格式，以及导出文件的保存路径。

9. 动画效果（可选）：如果需要为模型添加动画效果，可以在“动画”选项卡中使用关键帧动画或路径动画等功能。

请注意，这只是一个初步的教程，介绍了3ds Max建模的基本步骤。

通过学习和实践，您可以进一步探索更复杂的建模技术和功能。

如何在3Dmax中创建基本的几何体随着科技的不断发展，计算机图形学也取得了长足的进步，3D建模成为了现代设计和制作中的一项重要技术。

而3Dmax作为一款强大的三维建模软件，被广泛应用于建筑设计、游戏开发、动画制作等领域。

在使用3Dmax进行建模时，掌握如何创建基本的几何体是非常重要的基础知识。

下面将以创建立方体、球体、圆柱体和圆锥体为例，详细介绍在3Dmax中创建基本几何体的步骤。

1. 打开3Dmax软件并进入建模界面。

2. 创建立方体：- 在左侧菜单栏选择“创建”（Create）选项，并在下拉菜单中选择“几何体”（Geometry）。

- 在弹出的子菜单中选择“立方体”（Box）。

- 在视口中点击并拖拽鼠标，绘制出所需的立方体大小。

- 可以通过修改其参数来精确调整立方体的尺寸和形状。

3. 创建球体：- 在左侧菜单栏选择“创建”（Create）选项，并在下拉菜单中选择“几何体”（Geometry）。

- 在弹出的子菜单中选择“球体”（Sphere）。

- 在视口中点击并拖拽鼠标，绘制出所需的球体大小。

- 可以通过修改其参数来精确调整球体的尺寸和形状。

4. 创建圆柱体：- 在左侧菜单栏选择“创建”（Create）选项，并在下拉菜单中选择“几何体”（Geometry）。

- 在弹出的子菜单中选择“圆柱体”（Cylinder）。

- 在视口中点击并拖拽鼠标，绘制出所需的圆柱体的底面大小。

- 在底面上点击并拖拽鼠标，确定圆柱体的高度。

- 可以通过修改其参数来精确调整圆柱体的尺寸和形状。

5. 创建圆锥体：- 在左侧菜单栏选择“创建”（Create）选项，并在下拉菜单中选择“几何体”（Geometry）。

- 在弹出的子菜单中选择“圆锥体”（Cone）。

- 在视口中点击并拖拽鼠标，绘制出所需的圆锥体的底面大小。

- 在底面上点击并拖拽鼠标，确定圆锥体的高度。

- 可以通过修改其参数来精确调整圆锥体的尺寸和形状。

6. 添加质感：- 在右侧的材质编辑器中找到“材质编辑器”（Material Editor）。

基础三维形体的建立在3ds Max中创建长方体和立方体2.1.1 标准基本体我们在生活中见到的皮球、管道、长方体、圆环和圆锥形冰淇淋杯等物体，外形具有几何体的特征，像这样的对象都属于几何基本体。

在3ds •Max 中，用户可以使用多个基本体的组合来创建模型，还可以将基本体结合到更复杂的对象中，并使用修改器进一步细化操作。

进入“创建”主命令面板下的“几何体”次命令面板，在该面板顶部的下拉列表栏中选择“标准基本体”选项，即可打开标准三维形体的创建命令面板，该面板中包含了10种标准基本体，如图2-1所示。

图2-1 标准三维形体的创建命令面板2.1.1.1 长方体和立方体长方体是3ds Max中形状最为简单，使用最为广泛的三维形体。

它的形状是由“长度”、“宽度”和“高度”3个参数值来决定的，它的网格分段结构由对应的“长度分段”、“高度分段”和“宽度分段”3个参数来决定。

如图2-2所示为不同大小的长方体对象。

图2-2 长方体创建长方体的操作步骤如下：（1）进入“创建”主命令面板下的“几何体”次命令面板，单击“对象类型”卷展栏中的“长方体”命令按钮，如图2-3所示。

图2-3 单击“长方体”命令按钮（2）在“顶”视图中按下鼠标左键，拖动鼠标在窗口中生成一个矩形框。

当松开鼠标左键后，就完成了长方体底面的创建。

（3）接着向上或向下移动鼠标，移至合适的高度后单击，一个长方体就创建好了，如图2-3左图所示。

图2-4右图是左图长方体的创建参数卷展栏。

图2-4 创建长方体如果用户在创建长方体时，选择创建方式卷展栏中的“立方体”单选按钮，即可在视图中拖拽出标准的立方体，如图2-5所示。

图2-5 创建立方体创建在3ds Max中的经纬球体和几何球体2.1.1.2 经纬球体和几何球体3ds Max中提供了“球体”和“几何球体”两种球体模型。

这两种球体的适用场合不同，并非是可以完全相互替换的两种球体。

经纬球体（球体）适合于基于球体的各种截取变换，水平面截取和垂直平面截取均很方便。

第三讲创建几何形体一、标准几何形体（最简单的、不可拆分的几何造型）“创建”面板/“几何体”类型/“ Standard Primitives标准几何造型”。

（右击主工具栏，勾选“Tab Panel”面板组，将一些常用命令集中为按钮使用。

）1．Name and Color(名称和颜色) Creation Method建立模式: Cube立方体/Box盒子注意：建立模式应在物体建立之前选择。

Keyboard Entry（键盘输入）在X、Y、Z中输入起点坐标值，在Length长、Width宽、Height 中输入数值后，单击创建按钮。

Parameters（参数）:Length/Width/Height（长/宽/高）：三边长度。

Segs线段数：分别在长、宽、高上增加线条数量。

●注意：物体的复杂程度并不取决于外观造型，而是面数，面数越多物体越复杂。

●注意：同时框选多个对象，无法修改创建参数。

二、球体1、经纬球体(由经线和纬线构成)建立模式：Edge（边界）/Center （中心）。

Radius（半径）：控制球体大小。

Segs（线段数）和Smooth（平滑）：控制球体光滑效果。

Hemisphere（半球系数）：取值范围0—1之间。

Chop（切除）和Squash（挤入）：〈切除〉：半球切除，其线段数也被切除，光滑量不变；〈挤入〉：半球切除，其线段数挤入到剩余半球中，光滑量增加。

Slice On（切片）：控制球体完整性Base To Pivot（中心点在底部）：缺省轴心在球体中心，勾选后，轴心移位于球体底部。

2、Gepsphere几何球体（由等边三角形构成）Geodesic Base Type（几何球体基本类型）：Tetra（四面）、Octa（八面）、Icosa（二十面），球体可呈现不同面数。

3、柱体Radius（半径）/Height(高度)Sides（边数）/ Smooth （平滑）：控制光滑效果。

4、圆管Radius1/2（半径1/2）：无所谓内外半径，数值大即为外圆半径。
