连铸坯质量的控制

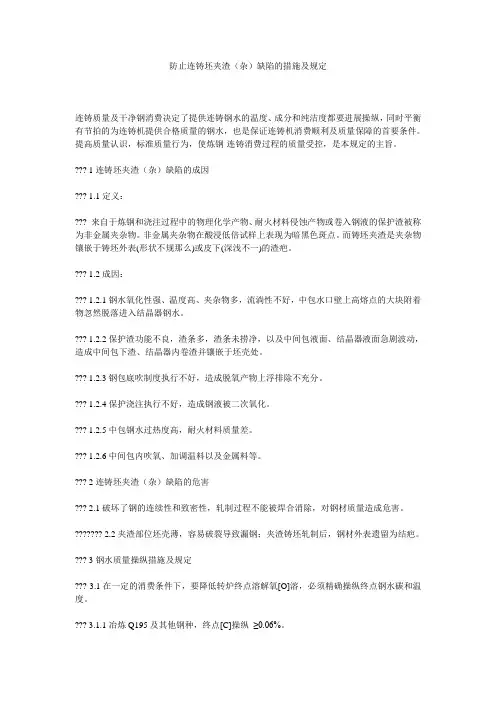

防止连铸坯夹渣（杂）缺陷的措施及规定连铸质量及干净钢消费决定了提供连铸钢水的温度、成分和纯洁度都要进展操纵，同时平衡有节拍的为连铸机提供合格质量的钢水，也是保证连铸机消费顺利及质量保障的首要条件。

提高质量认识，标准质量行为，使炼钢-连铸消费过程的质量受控，是本规定的主旨。

1连铸坯夹渣（杂）缺陷的成因1.1定义：来自于炼钢和浇注过程中的物理化学产物、耐火材料侵蚀产物或卷入钢液的保护渣被称为非金属夹杂物。

非金属夹杂物在酸浸低倍试样上表现为暗黑色斑点。

而铸坯夹渣是夹杂物镶嵌于铸坯外表(形状不规那么)或皮下(深浅不一)的渣疤。

1.2成因：1.2.1钢水氧化性强、温度高、夹杂物多，流淌性不好，中包水口壁上高熔点的大块附着物忽然脱落进入结晶器钢水。

1.2.2保护渣功能不良，渣条多，渣条未捞净，以及中间包液面、结晶器液面急剧波动，造成中间包下渣、结晶器内卷渣并镶嵌于坯壳处。

1.2.3钢包底吹制度执行不好，造成脱氧产物上浮排除不充分。

1.2.4保护浇注执行不好，造成钢液被二次氧化。

1.2.5中包钢水过热度高，耐火材料质量差。

1.2.6中间包内吹氧、加调温料以及金属料等。

2连铸坯夹渣（杂）缺陷的危害2.1破坏了钢的连续性和致密性，轧制过程不能被焊合消除，对钢材质量造成危害。

2.2夹渣部位坯壳薄，容易破裂导致漏钢；夹渣铸坯轧制后，钢材外表遗留为结疤。

3钢水质量操纵措施及规定3.1在一定的消费条件下，要降低转炉终点溶解氧[O]溶，必须精确操纵终点钢水碳和温度。

3.1.1冶炼Q195及其他钢种，终点[C]操纵≥0.06%。

3.1.2开机第一炉及热换第一炉，终点温度操纵在1735～1755℃，出钢温度操纵在1715～1735℃。

特别情况下按机长要的温度操纵。

连浇时那么按温度制度规定操纵。

3.1.3提高转炉终点碳和温度的命中率，杜绝后吹。

挡渣出钢操纵下渣量。

3.1.4冶炼Q195，开机及热换第一炉，成品[Mn]按0.45%左右操纵，成品[Si]按0.15%左右操纵，锰硅比≥2.8；并按3.0左右操纵。

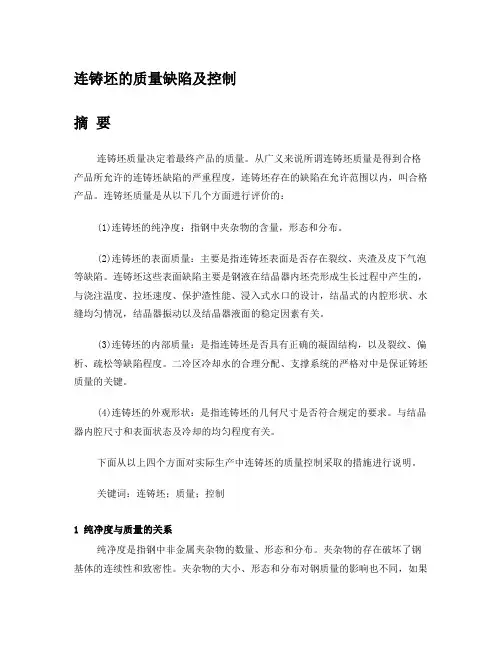

连铸坯的质量缺陷及控制摘要连铸坯质量决定着最终产品的质量。

从广义来说所谓连铸坯质量是得到合格产品所允许的连铸坯缺陷的严重程度，连铸坯存在的缺陷在允许范围以内，叫合格产品。

连铸坯质量是从以下几个方面进行评价的：(1)连铸坯的纯净度：指钢中夹杂物的含量，形态和分布。

(2)连铸坯的表面质量：主要是指连铸坯表面是否存在裂纹、夹渣及皮下气泡等缺陷。

连铸坯这些表面缺陷主要是钢液在结晶器内坯壳形成生长过程中产生的，与浇注温度、拉坯速度、保护渣性能、浸入式水口的设计，结晶式的内腔形状、水缝均匀情况，结晶器振动以及结晶器液面的稳定因素有关。

(3)连铸坯的内部质量：是指连铸坯是否具有正确的凝固结构，以及裂纹、偏析、疏松等缺陷程度。

二冷区冷却水的合理分配、支撑系统的严格对中是保证铸坯质量的关键。

(4)连铸坯的外观形状：是指连铸坯的几何尺寸是否符合规定的要求。

与结晶器内腔尺寸和表面状态及冷却的均匀程度有关。

下面从以上四个方面对实际生产中连铸坯的质量控制采取的措施进行说明。

关键词：连铸坯；质量；控制1 纯净度与质量的关系纯净度是指钢中非金属夹杂物的数量、形态和分布。

夹杂物的存在破坏了钢基体的连续性和致密性。

夹杂物的大小、形态和分布对钢质量的影响也不同，如果夹杂物细小，呈球形，弥散分布，对钢质量的影响比集中存在要小些；当夹杂物大，呈偶然性分布，数量虽少对钢质量的危害也较大。

此外，夹杂物的尺寸和数量对钢质量的影响还与铸坯的比表面积有关。

一般板坯和方坯单位长度的表面积（S）与体积（V）之比在0.2～0.8。

随着薄板与薄带技术的发展，S/V可达10～50，若在钢中的夹杂物含量相同情况下，对薄板薄带钢而言，就意味着夹杂物更接近铸坯表面，对生产薄板材质量的危害也越大。

所以降低钢中夹杂物就更为重要了。

提高钢的纯净度就应在钢液进入结晶器之前，从各工序着手尽量减少对钢液的污染，并最大限度促使夹杂物从钢液中排除。

为此应采取以下措施：⑴无渣出钢。

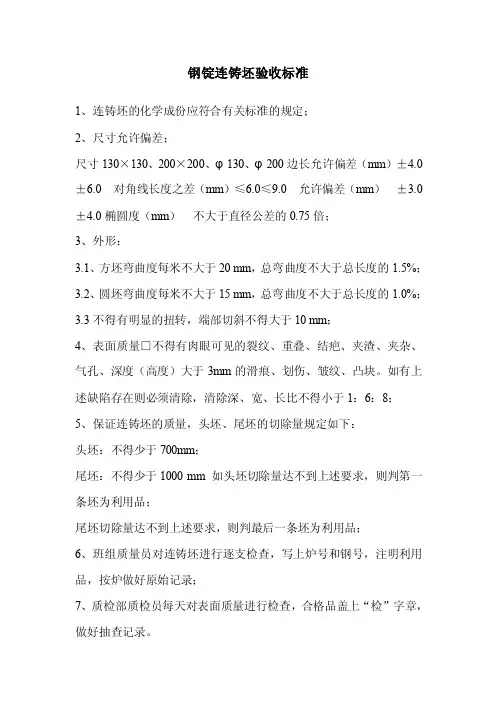

钢锭连铸坯验收标准
1、连铸坯的化学成份应符合有关标准的规定；
2、尺寸允许偏差；
尺寸130×130、200×200、φ130、φ200边长允许偏差（mm）±4.0±6.0 对角线长度之差（mm）≤6.0≤9.0 允许偏差（mm）±3.0±4.0椭圆度（mm）不大于直径公差的0.75倍；
3、外形：
3.1、方坯弯曲度每米不大于20 mm，总弯曲度不大于总长度的1.5%；
3.2、圆坯弯曲度每米不大于15 mm，总弯曲度不大于总长度的1.0%；
3.3不得有明显的扭转，端部切斜不得大于10 mm；
4、表面质量□不得有肉眼可见的裂纹、重叠、结疤、夹渣、夹杂、气孔、深度（高度）大于3mm的滑痕、划伤、皱纹、凸块。

如有上述缺陷存在则必须清除，清除深、宽、长比不得小于1：6：8；
5、保证连铸坯的质量，头坯、尾坯的切除量规定如下：
头坯：不得少于700mm；
尾坯：不得少于1000 mm 如头坯切除量达不到上述要求，则判第一条坯为利用品；
尾坯切除量达不到上述要求，则判最后一条坯为利用品；
6、班组质量员对连铸坯进行逐支检查，写上炉号和钢号，注明利用品，按炉做好原始记录；
7、质检部质检员每天对表面质量进行检查，合格品盖上“检”字章，做好抽查记录。

连铸坯质量的控制
一、引言
连铸是钢铁生产过程中的重要环节，其连铸坯的质量影响着钢质的稳定性、物
理性能和化学成分等方面。

因此，连铸坯质量控制一直是钢铁生产中的关键技术之一。

二、连铸坯质量的影响因素
1.原料质量：包括钢水、氧化渣等的质量；
2.坯型结构和尺寸：坯型结构和尺寸的设计直接影响坯料的冷却效果和
内部应力状态；
3.坯料表面状态：表面缺陷会在浇铸过程中暴露出来，影响坯料的质量；
4.坯料内部缺陷：坯料内部缺陷会影响钢材的使用寿命和物理性能；
5.连铸工艺参数：包括浇注速度、结晶器温度和冷却水流量等。

三、连铸坯质量控制的措施
为了控制连铸坯质量，需要在生产过程中采取以下措施：
1.加强原料质量控制：保证钢水、氧化渣等原料的质量，避免对坯料质
量的不利影响；
2.优化坯型设计：通过设计合理的坯型结构和尺寸，使坯料均匀冷却、
内部应力均匀分布；
3.改进坯料清理技术：减少表面缺陷的产生；
4.加强坯料表面处理：处理坯料表面缺陷，消除缺陷部位；
5.控制连铸工艺参数：调整浇注速度和结晶器温度等工艺参数控制坯料
成分，改善坯料品质。

四、
通过加强原料质量控制、优化坯型设计、改进坯料清理技术、加强坯料表面处
理和控制连铸工艺参数等措施，可以有效地控制连铸坯质量。

同时，连铸坯质量控制也是钢铁生产中不可或缺的环节，对于提高钢材质量和降低成本都具有非常重要的意义。

炼钢-精炼-连铸流程连铸坯质量“零缺陷”控制北京科技大学冶金与生态工程学院蔡开科孙彦辉2012.5目录1.连铸凝固过程的冶金特性2.连铸钢水质量纯净度（洁净度）控制3.连铸坯裂纹缺陷控制4.连铸坯内部中心缺陷控制5.结语21. 连铸坯凝固过程的冶金特性1. 1连铸坯凝固过程基本特征把钢水凝固成固体，根据冷却速度不同有两种凝固工艺如图：●钢锭模浇注工艺●连续铸钢工艺连铸与模铸流程比较连续铸钢是一项把钢水直接浇注成形的新工艺，它的出现从根本上改变了一个世纪以来占统治地位的钢锭→初轧工艺。

与模铸相比，连铸的优点：◆节省工序，缩短流程◆提高金属收得率10~14%◆降低能耗减少1/2~1/4◆机械化自动化程度高◆产品质量好2011年中国钢产量达到6.75亿吨,2011年我国连铸比达98%以上，已达到饱和状态。

近年来近终型（Near Net-Shape）连铸技术如薄板坯连铸连轧（CSP、FTSC…）和中等厚度板坯连铸得到了很大的发展。

与钢锭模浇铸工艺相比，如图所示，连续铸钢过程基本特点如下：（1）连铸坯凝固过程实质上是动态热量传递过程钢水从液态转变为固体放出热量：钢水→固体+Q放出热量包括：✓过热✓凝固潜热✓物理显热连铸凝固过程示意图以20钢为例，钢水凝固冷却到室温放出热量是：✓过热25.2 kJ/kg✓潜热328 kJ/kg✓显热958 kJ/kg总热量中大约1/3从液体→固体放出，其余2/3是完全凝固后放出的。

钢水在连铸机内凝固是一个热量释放和传递的过程，铸坯边运行，边放热，边凝固，形成了很长的液相穴（10~20几米），在液相穴长度上布置了三个冷却区：●一次冷却区：钢水在结晶器中形成足够厚的均匀坯壳，以保证铸坯出结晶器不拉漏。

●二次冷却区：喷水加速铸坯内部热量的传递，使其完全凝固。

●三次冷却区：铸坯向空气中辐射传热使铸坯温度均匀化。

以20钢为例，经过钢水凝固热平衡计算，得出以下概念：a）钢水从结晶器→二冷区→辐射区大约有40%热量放出来，铸坯钢水才能完全凝固。

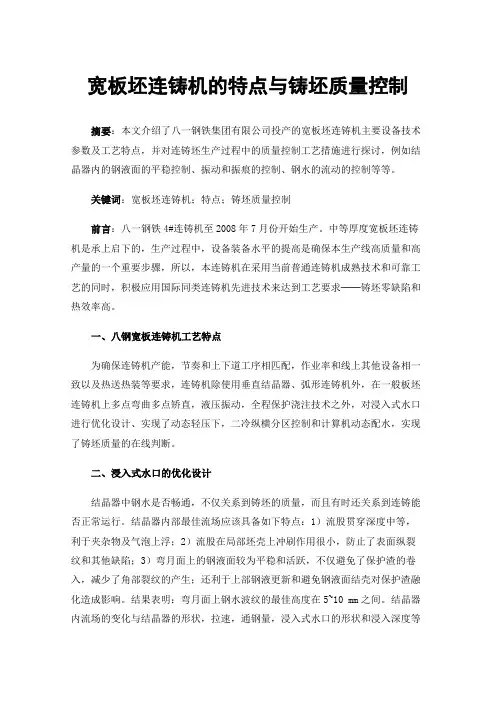

宽板坯连铸机的特点与铸坯质量控制摘要：本文介绍了八一钢铁集团有限公司投产的宽板坯连铸机主要设备技术参数及工艺特点，并对连铸坯生产过程中的质量控制工艺措施进行探讨，例如结晶器内的钢液面的平稳控制、振动和振痕的控制、钢水的流动的控制等等。

关键词：宽板坯连铸机；特点；铸坯质量控制前言：八一钢铁4#连铸机至2008年7月份开始生产。

中等厚度宽板坯连铸机是承上启下的，生产过程中，设备装备水平的提高是确保本生产线高质量和高产量的一个重要步骤，所以，本连铸机在采用当前普通连铸机成熟技术和可靠工艺的同时，积极应用国际同类连铸机先进技术来达到工艺要求──铸坯零缺陷和热效率高。

一、八钢宽板连铸机工艺特点为确保连铸机产能，节奏和上下道工序相匹配，作业率和线上其他设备相一致以及热送热装等要求，连铸机除使用垂直结晶器、弧形连铸机外，在一般板坯连铸机上多点弯曲多点矫直，液压振动，全程保护浇注技术之外，对浸入式水口进行优化设计、实现了动态轻压下，二冷纵横分区控制和计算机动态配水，实现了铸坯质量的在线判断。

二、浸入式水口的优化设计结晶器中钢水是否畅通，不仅关系到铸坯的质量，而且有时还关系到连铸能否正常运行。

结晶器内部最佳流场应该具备如下特点：1）流股贯穿深度中等，利于夹杂物及气泡上浮；2）流股在局部坯壳上冲刷作用很小，防止了表面纵裂纹和其他缺陷；3）弯月面上的钢液面较为平稳和活跃，不仅避免了保护渣的卷入，减少了角部裂纹的产生；还利于上部钢液更新和避免钢液面结壳对保护渣融化造成影响。

结果表明：弯月面上钢水波纹的最佳高度在5~10 mm之间。

结晶器内流场的变化与结晶器的形状，拉速，通钢量，浸入式水口的形状和浸入深度等因素相关。

八钢4#连铸机不仅结晶器宽度、拉速、通钢量、当地气候环境等变化范围大，而且宽厚比最大超过8，这就对设计提出了更高的要求。

公司根据自己前两台连铸机的设计经验和应用效果，经过优化设计了一台适用于八钢宽板的连铸机，并对其水口浸入深度的最佳范围进行了研究。

连铸坯质量控制连铸坯质量控制引言连铸坯质量是决定钢铁产品质量的重要因素之一。

在连铸过程中，通过控制连铸坯的凝固结晶形貌、尺寸尺寸以及内部缺陷等，可以保证最终钢铁产品的质量稳定性。

本文将介绍连铸坯质量控制的基本原则和常用技术手段。

1. 连铸坯凝固结晶形貌控制1.1 凝固路径设计连铸坯的凝固路径设计是影响凝固结晶形貌的关键因素。

凝固路径包括主要凝固温度区间、凝固速度以及凝固过程中应有的温度梯度等要点。

通过科学合理地设计凝固路径，可以控制连铸坯的凝固结晶形貌，提高产品的均匀性和致密性。

1.2 凝固浸没深度控制凝固浸没深度是指连铸坯在铸机中浸没的深度。

凝固浸没深度的调整可以通过调整浇注速度、浇注高度和结晶器深度等因素来实现。

恰当地控制凝固浸没深度可以优化凝固结构，减少坯壳厚度和缩孔等缺陷的发生。

2. 连铸坯尺寸控制2.1 坯型设计连铸坯的尺寸控制需要科学合理地设计坯型。

坯型设计要考虑连铸机的性能和工艺条件，以及产品需要达到的尺寸要求。

有效的坯型设计可以保证连铸坯尺寸的精确控制，减少修磨损失并提高铸坯产量。

2.2 坯型换边控制连铸坯在连铸过程中，由于挤压力和引拉力的作用，容易发生坯型换边的情况。

坯型换边会导致铸轧过程中尺寸控制困难，甚至导致产品尺寸不合格。

通过控制连铸机的工艺参数和优化设备结构，可以有效地控制坯型换边，提高铸坯质量。

3. 连铸坯内部缺陷控制3.1 结晶器设计结晶器是连铸过程中控制坯内部缺陷的关键设备。

结晶器的设计应考虑到坯内部的流动状态，并通过合理的传热和传质方式，控制连铸坯内的气体和夹杂物等缺陷。

合理的结晶器设计可以有效减少坯内部夹杂物和气体等缺陷的产生。

3.2 液相线保护措施液相线是连铸过程中凝固结构变化的关键位置。

液相线的形成过早或过晚都会导致内部缺陷的产生。

通过合理的冷却水设定和轧制工艺，可以保证液相线的稳定形成，有效控制坯内部缺陷。

结论连铸坯质量控制是保证钢铁产品质量稳定的关键环节。

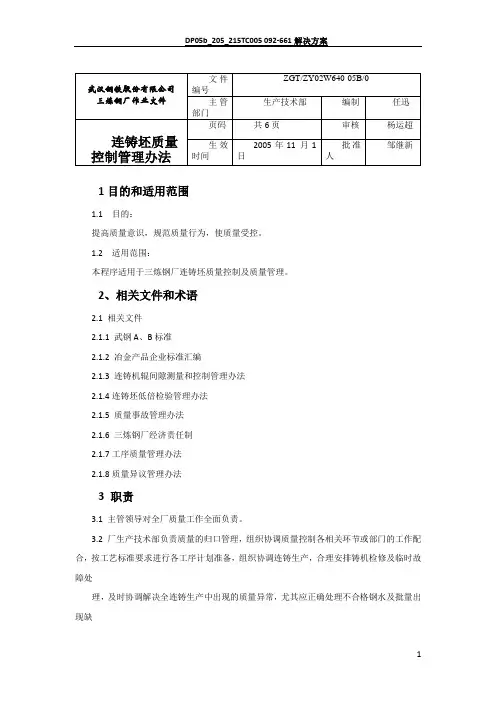

1目的和适用范围1.1 目的：提高质量意识，规范质量行为，使质量受控。

1.2 适用范围：本程序适用于三炼钢厂连铸坯质量控制及质量管理。

2、相关文件和术语2.1 相关文件2.1.1 武钢A、B标准2.1.2 冶金产品企业标准汇编2.1.3 连铸机辊间隙测量和控制管理办法2.1.4连铸坯低倍检验管理办法2.1.5 质量事故管理办法2.1.6 三炼钢厂经济责任制2.1.7工序质量管理办法2.1.8质量异议管理办法3 职责3.1 主管领导对全厂质量工作全面负责。

3.2 厂生产技术部负责质量的归口管理，组织协调质量控制各相关环节或部门的工作配合，按工艺标准要求进行各工序计划准备，组织协调连铸生产，合理安排铸机检修及临时故障处理，及时协调解决全连铸生产中出现的质量异常，尤其应正确处理不合格钢水及批量出现缺陷坯时生产与质量的关系，确保全连铸优质、稳产，并检查各责任单位质量控制工作的落实情况。

有权对违规责任单位（人）进行考核。

3.3 厂设备部负责工序设备，备品备件和能源介质以及专用工（器）具的管理和保障，同时使工序设备状态按工艺标准要求受控，并仲栽相关单位对设备问题的争议。

3.4 炼钢车间负责为连铸车间提供成份、温度、节奏合格的钢水。

3.6 连铸车间负责连铸工艺操作标准的正确执行和各类规章制度的具体落实，并赋有铸坯在线检查的职责，及时反馈和处置各类异常信息，避免批量不合格品甚至废品的出现。

积极应用技术进步成果，不断提高铸坯质量。

3.7 运转、炉检、连检车间负责工序设备点检及维护管理，及时排除设备故障或反馈设备异常信息，保证设备运行自始至终处于受控之中，同时避免因设备偶发故障造成的不合格品或废品的出现。

4、工作程序4.1 钢水质量控制管理4.1.1 冶炼轧板用料的铁水必须100%脱硫及扒渣，并原则上保证入炉铁水硫≤0.010%，其它铁水必须按要求脱硫及扒渣，保证脱硫效果，确保扒渣时间；称量入炉；无成份铁水不得入炉。

题目: ______ 简论__________ 控制连铸坯的质量系部：冶金化工系姓名：陈明义学号：2009214039专业：冶金技术年级班级：09冶金一班指导教师(职称)：张成勇(工程师)2011年月日摘要连铸坯的质量控包括连铸坯的纯净度控制、连铸坯的表面质量及控制、连铸坯内部质量及控制、以及连铸坯外观形状控制，以下描述了各种缺陷以及质量问题形成的原因：(1)连铸坯的纯净度：夹杂物的存在破坏了钢基体的连续性以及致密性，大于50微米的夹杂物基本都会伴有裂纹出现，造成连铸坯低倍结构不合格，铸坯分层，对钢的危害很大。

(2)连铸坯的表面质量：连铸坯这些表面缺陷主要是钢液在结晶器内坯壳形成生长过程中产生的，结晶器振动以及结晶器液面的稳定因素有关，连铸坯表面质量的好坏决定了铸坯在热加工之前是否需要精整，也是影响金属收得率和成本的重要因素，还是铸坯热送和直接轧制的前提条件，连铸坯表面缺陷形成的原因较为复杂，但是总体来讲，主要是受结晶器内钢液凝固所控制(3)连铸坯的内部质量：连铸坯的内部质量是指连铸坯是否具有正确的凝固结构，以及裂纹、偏析、疏松等缺陷程度，夹杂物含量以及分布情况。

二冷区的冷却和支撑系统与连铸坯内部质量密切相关.(4)连铸坯的外观形状：带液心的连铸坯在运行中，与棍子在高温坯壳中钢液静压力的作用下发生挤压产生鼓肚变形，此外还会发生脱方，即菱形变形，此时对连铸坯影响很大，不规则矩形不适宜建造。

关键词：连铸坯；质量；控制目录摘要 (1)目录 (3)⒈连铸坯纯净度与产品质量 (4)1.1纯净度与质量的关系 (4)1.2提高纯净度的措施 (4)⒉连铸坯的表面质量 (5)2.1表面裂纹 (5)2.2表面夹渣 (6)2.3皮下气泡与气孔 (7)⒊连铸坯内部质量 (7)3.1中心偏析 (7)3.2中心疏松 (8)3.3内部裂纹 (8)⒋连铸坯的外观形状 (9)4.1鼓肚变形 (9)4.2菱形变形 (9)4.3圆铸坯变形 (10)参靠文献 (11)⒈连铸坯纯净度度与产品质量1.1纯净度与质量的关系纯净度是指钢中非金属夹杂物的数量、形态和分布。

连铸坯质量控制连铸坯质量控制1. 引言2. 连铸坯质量特点连铸坯的质量特点主要包括以下几个方面：2.1 凝固结构连铸坯是通过冷却凝固过程形成的，其凝固过程直接影响到坯体的凝固结构。

凝固结构的好坏会对后续的加工以及材料性能产生重要影响。

2.2 化学成分均匀性连铸坯的化学成分均匀性是其质量的重要指标之一。

成分不均匀容易导致后续钢材性能不稳定，从而影响到产品的质量。

2.3 表面缺陷由于连铸坯制造过程中的一些不可避免的因素，气体夹杂、氧化皮等，会在坯体表面形成一些缺陷。

这些表面缺陷会对后续产品的外观质量产生负面影响。

2.4 尺寸偏差连铸坯的尺寸偏差是指坯体的实际尺寸与标准尺寸之间的差异。

尺寸偏差会影响到钢材的加工工艺和成形质量。

3. 连铸坯质量控制因素及措施连铸坯质量的影响因素众多，包括原料质量、连铸工艺参数、设备状况等。

针对这些影响因素，可以采取以下控制措施来提高连铸坯的质量：3.1 原料质量控制通过严格控制原料的化学成分和物理性能，确保连铸坯的化学成分均匀性和机械性能达到要求。

3.2 连铸工艺参数控制连铸工艺参数的合理设置对坯体的凝固结构和表面质量具有决定性影响。

需要通过优化连铸工艺参数，如冷却水流量、浇注速度等，来控制连铸坯的质量。

3.3 设备维护与改进连铸设备的状态对连铸坯质量也有重要影响。

定期进行设备维护和检修，及时处理设备故障，可以保证设备处于良好状态，进而提高连铸坯的质量。

3.4 检测手段与技术利用先进的检测手段和技术，如超声波检测、磁力检测等，可以对连铸坯进行质量检测，及时发现问题并采取相应措施。

4.连铸坯质量控制是钢铁生产中至关重要的环节。

通过对连铸坯质量特点的分析和影响因素的控制，可以采取相应的措施来提高连铸坯的质量。

这不仅对于保证下游产品质量，还对于提高工业生产效益和降低资源消耗具有重要意义。

开展连铸坯质量控制工作是必不可少的。

提高连铸坯质量技术连铸坯的质量概念包括：铸坯纯净度(主要指钢中非金属夹杂物数量、类型、尺寸、分布和形态)；铸坯表面缺陷(主要指铸坯纵裂纹、横裂纹、星状裂纹、气泡以及夹渣等)；铸坯内部缺陷(主要包括铸坯中间裂纹、角部裂纹、中心线裂纹、疏松、缩孔以及中心偏析等)；形状缺陷(凹坑、鼓肚等)。

铸坯纯净度主要决定于钢水进入结晶器之前的处理过程。

连铸过程控制钢洁净度的技术措施：保护浇注、冶炼及合金化过程控制、选择合适的炉外精炼、中间包冶金、钢水流动控制技术、中间包材质碱性化加速、中间包电磁离心分离技术、中间包热量循环技术、中间包稳态浇注技术、防止下渣和卷渣技术、结晶器流动控制技术以及结晶器EMBR技术。

提高铸坯纯净度，就是要降低钢中夹杂物的含量，要根据钢种和产品的要求，把钢中夹杂物降低到所要求的水平。

在工艺上应采用的措施：无渣出钢；钢包精炼；无氧化浇注；中间包冶金；浸入式水口加保护渣。

铸坯的表面质量缺陷主要决定于钢水在结晶器的凝固过程。

它是与结晶器坯壳形成、结晶器液面波动、浸入式水口设计、保护渣性能有关的。

铸坯表面质量好坏是后续的热送、热装和直接轧制的前提条件。

要想清楚铸坯表面缺陷，生产中可采用以下技术:结晶器钢水液面稳定性控制、结晶器振动技术、浸入式水口快速更换技术、结晶器内凝固坯壳生长均匀性控制技术、结晶器钢水流动状况合理控制技术以及结晶器保护渣技术等。

提高铸坯的表面质量，在工艺上采用的措施；结晶器采用合理的到锥度；选用性能良好的保护渣，采用勤加少加匀加的原则；浸入式水口的出口倾角和插入深度要合适，一般在120～140mm；依据所浇钢种确定合理的浇铸温度及拉坯速度；保持结晶器液面稳定，控制在100±10mm；钢的化学成分控制在合适的范围，降低钢中S、P、O、N的含量；结晶器采用高振频低振幅。

铸坯的内部缺陷主要决定于在二次冷却区铸坯冷却过程和铸坯支撑系统。

合理的二次冷却水分布、支撑辊的对中、防止铸坯鼓肚等是提高铸坯内部质量的前提。

第六讲连铸坯内部质量的控制北京科技大学课程主要内容1.绪论2.连铸技术的发展3.凝固理论（形核、长大、凝固组织控制）4.钢液的凝固原理（结晶器、二次冷却）5.连铸坯表面质量控制6.连铸坯内部质量控制7.连铸新技术主要内容1 连铸坯中心缺陷概念2 影响连铸坯中心缺陷形成因素3 防止铸坯中心缺陷的对策4 铸坯中心缺陷形成机理5 结语前言从结晶器拉出来带有液芯的坯壳，在连铸机内边传热、边凝固、边运行而形成很长液相穴的铸坯（少则几米多则十几或二十几米），由于受凝固、传热、传质和工艺的限制，沿液相穴路径常常发生钢水补缩不好，在铸坯完全凝固后，沿铸坯轴向（拉坯方向）某些局部区域常常发现疏松、缩孔和偏析，常称为中心缺陷。

根据钢种和产品用途不同，对连铸坯中心缺陷有严格要求，板坯中心缺陷严重会引起中厚板横向性能尤其是冲击韧性不合格，管线钢抵抗，氢脆（HIC）裂纹能力恶化。

对于中高碳大方坯轧制棒材或线材产品常常会因中心缺陷严重使大方坯低倍检验不合格而导致产品合格率降低。

因此减轻铸坯中心缺陷至不使产品产生废品，这是提高连铸坯内部质量的一个重要任务。

1 连铸坯中心缺陷概念1.1 铸坯中心缺陷形貌沿铸坯横向或纵向轴线剖开经硫印或酸浸后，可显示出低倍结构，（图1-1）沿铸坯纵剖面中心轴线可发现：y中心疏松y中心缩孔y中心偏析（宏观偏析，它与疏松缩孔伴生）y点状或V形偏析（半宏观偏析）沿铸坯横剖面，则中心区有点状疏松或缩孔。

图1-1 铸坯低倍形貌1.2 铸坯中心缺陷评价（1）宏观评级零级相当于中心结构致密，5级为中心疏松尺寸大且连续。

在高过热度浇铸时，约80%铸坯相当于1、2、3级，而20%铸坯相当于4、5级。

（3）化学元素分布从铸坯横断面从内弧到外弧隔一定距离钻样，分析C、Si、Mn、S、P元素以表征铸坯表面至中心的成分差异（图1-3）。

图1-3 铸坯横断面成分分布从铸坯纵向轴线剖开沿中心线隔一定距离钻样，分析C、Si、Mn、S、P成分，以表征铸坯中心线区域成分差异（图1-4）图1-4 铸坯中心成分分布表1-1 铸坯偏析比也可用SEM(Scanning Electron Microscope) 来描述铸坯或轧材试样上Mn偏析图谱，以表征微观偏析状况。

板坯连铸机扇形段制造质量控制要点简介板坯连铸机扇形段是结构复杂且必须高精度加工的关键部件之一，其制造质量直接影响到铸坯的质量和母材的性能。

因此，制造扇形段必须严格控制各个环节，下面主要介绍几个关键的制造质量控制要点。

第一，精度控制。

扇形段的形状、尺寸和表面质量必须保证高精度，以保证铸坯的形状、尺寸和表面质量。

同时，扇形段上的导流管和护流板的精度也必须高，以确保铸液的流动稳定和铸坯表面质量的均匀性。

对于扇形段的精度控制，需要使用高精度的机械加工设备和先进的测量仪器进行检验，如数控加工中心和三坐标测量仪等。

第二，材料选择和热处理。

扇形段是高温、重负载和疲劳环境下工作的部件，因此需要选择高强度、高温抗变形的材料，并对其进行适当的热处理，以提高其力学性能和抗腐蚀性能。

常用的扇形段材料包括耐热铸钢、高温合金和不锈钢等，其热处理方式则根据不同的材料和牌号而定，一般包括热处理、回火和表面喷涂等。

第三，装配和检验。

扇形段采用分段焊接和机械加工的方式进行制造，各个部分必须精准安装和连接。

在装配过程中，需要严格按照工艺要求进行，避免产生焊接变形和连接不牢等质量问题。

同时，还需要对扇形段进行多项检验，如尺寸检查、平整度检测和表面质量检验等，以确保其制造质量符合设计要求。

第四，质量管理。

扇形段的制造必须建立完备的质量管理体系，包括工艺流程、检验标准、检查记录等。

必须对每个工序进行质量把关，发现问题及时处理，做到追溯和预防质量问题。

同时，还要加强对外部供应商的管理，严格控制原材料质量和外协零部件的质量。

综上所述，板坯连铸机扇形段制造质量的控制要点主要包括精度控制、材料选择和热处理、装配和检验以及质量管理等方面，只有在全面控制这些要点的基础上，才能保证扇形段的制造质量，提高铸坯质量和母材性能，为铸造生产提供可靠保障。

铸坯质量相关问题铸坯质量标准如下：1、边长允许偏差± 5.0 mm。

2、对角线之差± 14.0 mm。

3、连铸坯的弯曲度每米不得大于20 mm总弯曲度不得大于总长度的2%4、连铸坯允许鼓肚，但高度不得超过连铸坯边长的允许正偏差（5 mm）。

5、连铸坯端部切斜不得大于20 mm。

6、连铸坯不得有明显的扭转。

7、连铸坯表面不得有肉眼可见的裂纹、重接、翻皮、结疤、夹杂、深度或高度大于3 mm的划痕、压痕、擦伤、气孔，皱纹、冷溅、耳子、凹坑和深度大于2 mm的发纹。

连铸坯横截面不得有缩孔、皮下气泡。

铸坯质量分析：（一）、脱方1、缺陷特征：横截面上两个对角线超标，常伴随有角部横裂和内部裂纹的产生。

2、影响：在加热炉内造成堆钢，在轧制时产生折叠或扭转；铸坯因脱方而伴随角部内裂，易在轧制时产生裂边缺陷。

3、产生原因：（1）一冷、二冷冷却不均匀；（2）结晶器铜管尺寸不合适，铜管变形，磨损严重；（3）连铸机对弧不准；（4）结晶器振动不平稳。

4、预防及消除办法（1）保证结晶器水缝均匀；（2）保证一冷水水质，防止结垢；（3）保证结晶器铜管尺寸，及时更换结晶器铜管；（4）保证二冷段喷嘴对中，切喷嘴无堵塞；（5）对弧精度符合工艺要求；（6）调整好振动参数，使结晶器振动平稳，无偏振现象。

（二）、中心线裂纹1、缺陷特征：铸坯中心线有裂纹，类似方坯的中心疏松，中心线周围有严重的疏松、偏析和夹杂物。

2、影响及危害：在轧制无法焊合，在钢材上成为缩孔残余或分层。

3、产生原因：钢液在冷却和结晶过程中体积收缩时填充不足所致。

具体原因如下：（1）铸坯在冷却的过程中冷却强度不够；（2）拉速过快；（3）浇注温度过高；（4）扇形段辊间距不合适。

4、预防和消除办法：（1）增大比水量，延长冷却段；（2）控制拉速；（3）降低钢水过热度；（4）合理的配水制度；（5）调整合适的辊间距，避免鼓肚（三）、切割断面不齐1、缺陷特征：切割断面粗糙，凹凸不平。

连铸坯热装热送攻关方案的技术标准与质量控制连铸坯热装热送是连续铸造过程中的重要环节，直接影响到最终产品的质量和生产效率。

为了保证连铸坯的质量和稳定性，制定适当的技术标准和质量控制措施是至关重要的。

本文将就连铸坯热装热送攻关方案的技术标准与质量控制方面进行探讨。

一、连铸坯热装热送的技术标准连铸坯热装热送的技术标准是确保产品质量的重要依据。

下面列出几个关键的技术标准：1. 温度标准：坯料表面温度应保持在合适的范围内，在热送过程中不得过热或过冷。

温度的控制要做到精准、稳定，确保连铸坯的整体质量。

2. 坯料尺寸标准：连铸坯应符合规定的尺寸要求，包括长度、宽度、厚度等方面。

不合格的尺寸可能会导致产品的结构不稳定，影响产品的质量。

3. 化学成分标准：连铸坯的化学成分要符合相关的标准。

通过合理的调配和控制，确保坯料化学成分的稳定性和一致性，保证连铸坯的质量。

二、连铸坯热装热送的质量控制措施为了提高连铸坯的质量并确保生产过程的稳定性，采取以下质量控制措施是必要的：1. 温度控制：通过合理的加热和冷却系统，控制连铸坯的温度。

可采用红外线测温仪等先进技术手段进行实时监控和调节，确保温度在标准范围内稳定保持。

2. 尺寸控制：对连铸坯的尺寸进行在线监测和自动调整。

可以使用激光测距仪等仪器，结合自动控制系统，实现连铸坯尺寸的精确控制。

3. 化学成分控制：建立完善的质量检测体系，对连铸坯的化学成分进行定期检测。

根据检测结果，及时调整炉温和喷吹气体的种类和用量，保证连铸坯的化学成分稳定。

4. 质量追溯控制：建立完善的连铸坯质量追溯体系，对每一炉次的连铸坯进行记录和保存。

通过追溯，可以发现质量异常的原因，及时采取措施进行改进，提高连铸坯的质量。

5. 人员培训和技术支持：提供专业的培训和技术支持，确保操作人员掌握熟练的操作技能和质量控制知识。

定期组织技术交流和培训活动，促进技术的创新和提升。

通过以上的技术标准和质量控制措施，可以有效提高连铸坯的质量和生产效率，降低生产成本，为相关行业的发展做出积极贡献。

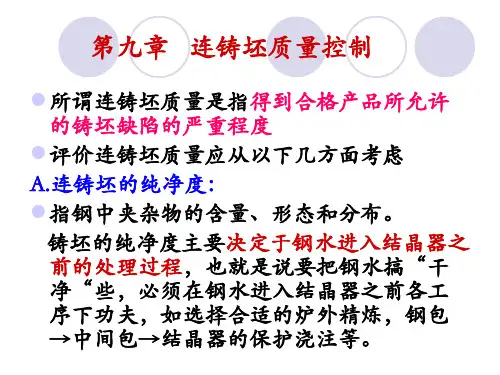

连铸坯质量及控制方法1、连铸坯质量的含义是什么？最终产品质量决定于所供给的铸坯质量。

从广义来说，所谓连铸坯质量是指得到合格产品所允许的铸坯缺陷的严重程度。

它的含义是：——铸坯纯净度（夹杂物数量、形态、分布、气体等）。

——铸坯表面缺陷（裂纹、夹渣、气孔等）。

——铸坯内部缺陷（裂纹、偏析、夹杂等）。

铸坯纯净度主要决定于钢水进入结晶器之前处理过程。

也就是说要把钢水搞“干净”些，必须在钢水进入结晶器之前各工序下功夫，如冶炼及合金化过程控制、选择合适的炉外精炼、中间包冶金、保护浇注等。

铸坯的表面缺陷主要决定于钢水在结晶器的凝固过程。

它是与结晶器坯壳形成、结晶器液面波动、浸入式水口设计、保护渣性能有关的。

必须控制影响表面质量各参数在目标值以内，以生产无缺陷铸坯，这是热送和直接扎制的前提。

铸坯的内部缺陷主要决定于在二次冷却区铸坯冷却过程和铸坯支撑系统。

合理的二次冷却水分布、支承辊的对中、防止铸坯鼓肚等是提高铸坯内部质量的前担。

因此，为了获得良好的铸坯质量，可以根据钢种和产品的不同要求，在连铸的不同阶段如钢包、中间包、结晶器和二次冷却区采用不同的工艺技术，对铸坯质量进行有效控制。

2、提高连铸钢种的纯净度有哪些措施？纯净度是指钢中非金属夹杂物的数量、形态和分布。

要根据钢种和产品质量，把钢中夹杂物降到所要求的水平，应从以下五方面着手：——尽可能降低钢中[O]含量；——防止钢水与空气作用；——减少钢水与耐火材料的相互作用；——减少渣子卷入钢水内；——改善钢水流动性促进钢水中夹杂物上浮。

从工艺操作上，应采取以下措施：（1）无渣出钢：转炉采用挡渣球（或挡渣锥），防止钢渣大量下到钢包。

（2）钢包精炼：根据钢种选择合适的精炼方法，以均匀温度、微调成分、降低氧含量、去除气体夹杂物等。

（3）无氧化浇注：钢水经钢包精炼处理后，钢中总氧含量可由130ppm下降到20ppm以下。

如钢包→中间包注流不保护或保护不良，则中间包钢水中总氧量又上升到60～100ppm范围，恢复到接近炉外精炼前的水平，使炉外精炼的效果前功尽弃。
